HDCC42560 - Sikkerhedssystem ABUS - Gratis brugsanvisning og manual

Mærke	ABUS
Model	HDCC42560
Kategori	Sikkerhedssystem
Produkttype	Analog HD 1080p udendørs minikamera
Videoopløsning	HD 1080p
Signaltype	HD-TVI
Videostik	BNC (HD-TVI-udgang)
Strømforsyning	12 V DC / 1 A (medfølgende strømadapter)
Medfølgende kabellængde	30 m (kombineret kabel)
Panoreringsvinkel (pan)	0 - 360°
Hældningsvinkel (tilt)	0 - 180°
Rotation	0 - 360°
Anbefalet koaksialkabel	RG59 (max 300 m) eller RG6 (max 500 m)
Leveringsomfang	Kamera, strømforsyning 12V/1A, boremål, kombineret kabel 30m, monteringsmateriale, vejledning
Rengøring	Kun med en fugtig klud; brug ikke opløsningsmidler
Sikkerhedsanvisninger	Afbryd før vedligeholdelse; åbn ikke kabinettet; risiko for elektrisk stød
Garanti	Bortfalder ved manglende overholdelse af anvisningerne

Ofte stillede spørgsmål - HDCC42560 ABUS

Hvordan installerer jeg kameraet HDCC42560?

For at installere kameraet skal du fastgøre vægbeslaget ved hjælp af boremålet og de medfølgende skruer. Tilslut BNC-koaksialkablet til HD-TVI-udgangen og 12 V DC-strømforsyningen. Ret kameraet ved at justere panorering (0-360°), hældning (0-180°) og rotation (0-360°). Stram fastgørelsesskruerne, når positionen er valgt.

Hvilken type kabel skal jeg bruge til videooverførsel?

Brug et koaksialkabel af typen RG59 med han-BNC-stik. Den maksimale længde er 300 m for RG59 og 500 m for RG6. Undgå at lægge kablet i nærheden af elkabler for at undgå forstyrrelser.

Hvad er den nødvendige strømforsyning?

Kameraet fungerer på 12 V DC med en strøm på 1 A. En netadapter (EU, UK, AU) medfølger. Brug udelukkende den medfølgende strømforsyning eller en certificeret tilsvarende.

Hvordan retter jeg kameraet?

Kameraet giver mulighed for panorering fra 0 til 360°, hældning fra 0 til 180° og rotation fra 0 til 360°. Løsn justeringsskruerne, placer kameraet i den ønskede vinkel, og stram derefter skruerne for at fastholde positionen.

Hvad gør jeg, hvis billedet er forstyrret?

Forstyrrelser kan være forårsaget af kabler placeret i nærheden af elektriske ledere. Brug støjfiltre (modeller TVAC25220 eller TVAC25210) for at minimere interferens. Kontroller også kabellængden (max 300 m med RG59).

Kan jeg bruge dette kamera indendørs?

Dette kamera er designet til udendørs brug (mini udendørs dome-kamera). Det kan bruges indendørs, men det er optimeret til at modstå vejrforhold. Sørg for at overholde de specificerede fugtigheds- og temperaturforhold.

Hvordan rengør jeg kameraet?

Rengør kabinettet med en fugtig klud alene. Brug ikke opløsningsmidler, alkohol, fortyndere eller aggressive kemikalier. Afbryd enheden inden rengøring. Tør forsigtigt, indtil den er helt tør.

Hvad gør jeg i tilfælde af fejl eller røgudvikling?

I tilfælde af røg, unormal støj eller lugt, sluk straks for enheden og tag stikket ud af stikkontakten. Brug ikke kameraet igen, før en kvalificeret specialist har foretaget en inspektion.

Er kameraet kompatibelt med en HD-TVI-optager?

Ja, kameraet har en HD-TVI-udgang (BNC-stik). Det er kompatibelt med enhver HD-TVI-optager. Sørg for, at optageren understøtter 1080p-opløsning.

Hvad er den maksimale rækkevidde for koaksialkablet?

Den maksimale rækkevidde er 300 meter med et RG59-kabel og 500 meter med et RG6-kabel. Længere end det kan signalkvaliteten forringes. Brug forstærkere om nødvendigt.

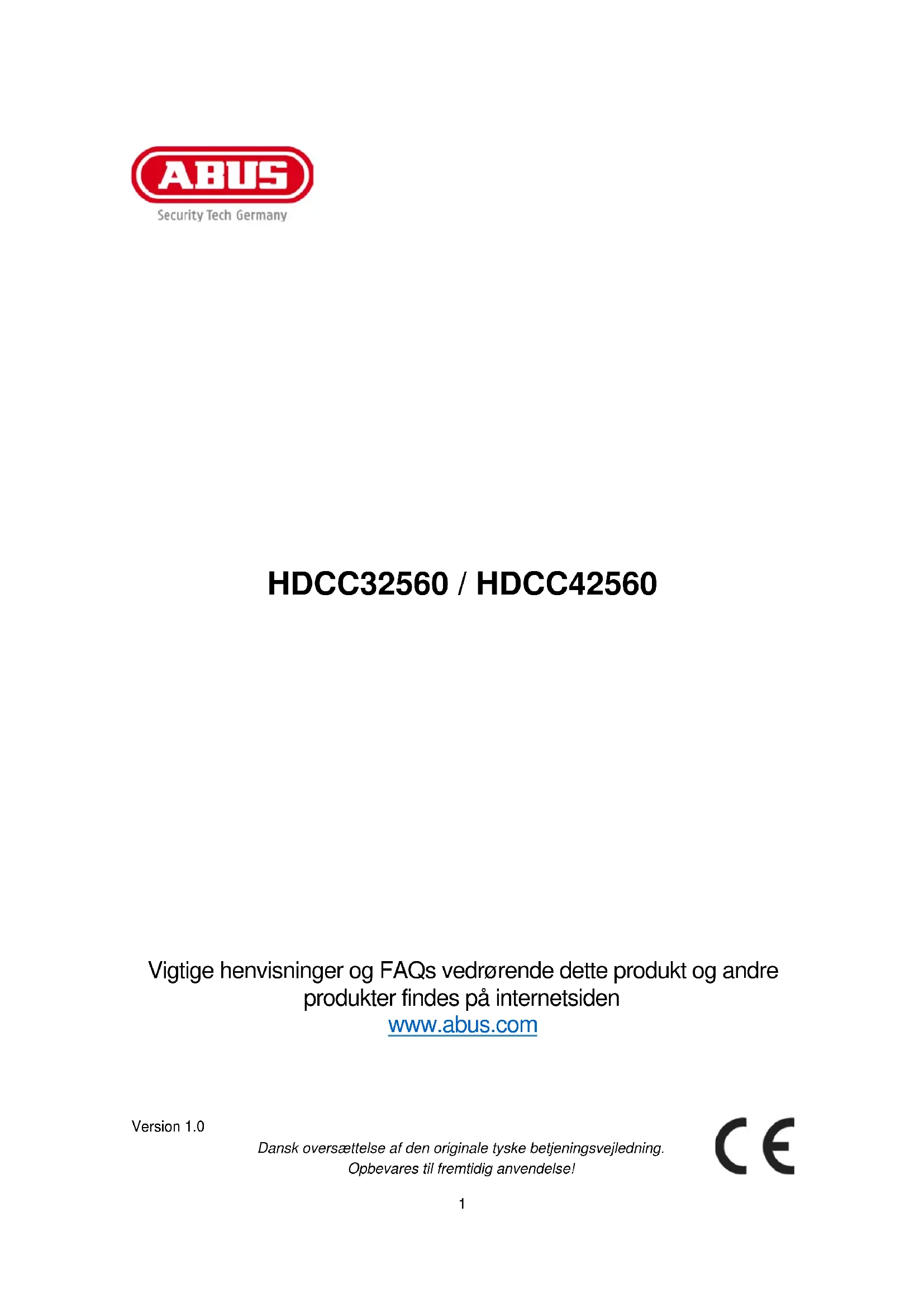

BRUGSANVISNING HDCC42560 ABUS

DK Betjeningsvejledning

Vigtige henvisninger og FAQs vedrørende dette produit og andreprodukter findes på internetsiden

wwwabus.com

Version 1.0

Dansk oversættelse af den originale tyske betjeningsvejledning.

Hermed erklærer ABUS Security-Center, at kameraerne HDCC32560 og HDCC42560 opfylder kravene i folgende EU-direktiver: EMC-direktiv 2014/30/EU somt RoHS-direktiv 2011/65/EU. Den fulde tekst fra EU-overensstemmelseserklaeringen findes på folgende internetadresser:

For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger ffolge denne betjeningsvejledning!

Læs—hele betjeningsvejledningen igennem før idrftsettelsen afprodukter, og overhold alle betjeningsog sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pagaelende ejer. Alle rettigheder forbeholds.

I tilfælde af spørgsmål bedes du henvende dig til din installerær eller forhandler!

Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persoundata.

Ansvarspritagelse

Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser aller unogjagtigheder, bedes du meddele os dette skriftigt på den ovenfor anforte adresse.

ABUS Security-Center GmbH pâtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til pa ethvert tidspunkt ut den forudgäende varsel at ændreprodukter og betjeningsvejledningerne.

ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstär i forbindelse med dette produits udstyr, Funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Symbolforklaring

	Symbolet med lynet i trekanten anvendes,+nar der er helbredsfare, f.eks. på grund af elektrisk stød.
	Et udråbstegn,der befinder sig i trekanten,gør opmærksom på vigtige henvisninger i betjeningsvejledningen,som ubetinget skal overholds.
	Dette symbol vises,nar du skal have særlige tips og henvisninger vedr. betjeningen.

Opremsninger

1. ...	Opremsninger med fastlagt rækkefolge i teksten aller adversel.
2. ...
	Opremsninger.uden fastlagt rækkefolge i teksten aller adversel.

Korrekt anvendelse

Brug kun udstyret til det formal, som det er blevet bygget og udviklet til! Enhver,anden anvendelse anses for at vare ukorrekt!

Vigtige sikkerhedshenvisninger

Generelt

Inden du bruger udstyret feste gang, skal du lese folgende anvisninger grundigt igennem og overholde alle advarsler, ogsa selvom du feler dig fortrolig med handteringen af elektronisk udstyr.

3	Ved skader, der skyldes manglende overholdelse afijke betjeningsvejledning, bortfalder garantien. Vi pâtager os intet ansvar for følgeskader!
4	Vi pâtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt handtering erler manglende overholdelse af sikkerhedshenvisningerne. Ialandne tilfæle bortfalder enhver form for garanti!

Opbevar donne handbog omhyggeligt som fremtidig reference.

Hvis du saelger eller giver udstyret videre, er det vigtigt, at ogsa donne vejledning folger med.

Folgende sikkerheds- og farehenvisninger anvendes ici kun til at beskytte dit helbred, men ogsa til at beskytte udstyret. Læs folgende punkter grundigt igennem:

Ström Forsyning

• Tilslut kun dette udstyr til en strømkilde, der leverer den netspænding, der er anfør på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding der findes hos dig, skal du kontakte dit el-forsyningssselskap.
• Afbryd udstyret fra netstrømforsyningen, För der udfores vedligeholdelses-ller installationsarbejder
• Udstyret afbrydes kun helt fra strømnettet, hvis strømforsyningen fjernes.
  For at koble udstyret helt fra strormforsyningen skal netstikket traekkes ud af netstikdansen.
  For at undgå brandfare bør udstyret's netstik trækkes ud af netstikdåsen, hvis udstyret ikke skal bruges i en længereperiode.

Overbelastning / overspænding

• Træk stikket ud af stikdåsen inden en storm og/eller et uvejr, hvis der er fare for lynnedslag, ell slut udstyret til en uafbrudt strømforsyning.
• Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

Kabler

• Tag altid fat i alle kabler ved stikket, og træk ikke i selve kablet
• Tag aldrig fat i kablet med våde hænder, da dette kan medføre en kortslutning eller elektrisk stød.
• Undlad at stille udstyret, møbler eller andre tunge genstande på kablerne, og pas på, at kablerne ikke bliver bojet, især ved stikket og ved tilstrupningsbøsningerne
• Bind aldrig en knude på et kabel, og bind det ikke sammen med andre kabler.
  Alle kabler skal lægges, sä ingen traeder på dem aller kan falde over dem.
• Et beskadiget netkabel kan medføre brand eller elektrisk stød. Kontroller netkablet regelmaessigt.

Netkabel og netstik må ikke æändres eller manipuleres.
- Undlad at bruge adapterstik aller forlaengerkabler, der ikke svarer til de gældende sikkerhedssstandarder, og undlad at foretage indgrep på strøm- og netkabler.

Børn

• Elektrisk udstyr skal opbevares utilgengeligt for børn! Lad aldrig børn bruge elektrisk udstyreden opsyn. Børn kan ikke altid se de mulige farer. Smådele kan=vere livsfarlige, hvis de sluges.
• Hold ogsa emballagefolie væk fra børn. Der er fare for kvælning!
• Dette udstyr skal ikke betjenes af børn. Fjedrende dele kan springe ud, hvis udstyret bruges ukorrekt, og kan medføre kvæstelser (f.eks. i øjnene) på børnene.

Overvågning

• Idrifttagningen af overvågningsanlaeg kan i bestemte lande vare forbudt aller reguleret ved lov.
  Ejeren skal for idrfttagning af anlagget sorge for, at overvagningen er i overensstemmelse med de lovmaessige rammebetingelser.

Placering / driftsomgivelser

Stil ingen tunge genstande på udstyret.

Udstyret er kun konstrueret til drift i rum med passende temperatur aller luftfugtighed (f.eks. badeværelse) aller uforholdsmæssig hij stødannelse. Kontroller de tekniske data for de enkelte encheder for at fæ en nojagtig angivelse.

der altid er tilstrakkelig ventilation (undlad at placere udstyret i en reol, pa et tykt tæppe, pa en seng eller saledes, at ventilationsabninger dækkes, og hold mindst 10 cm afstand til alle sider);
- ingen direkte varmekilder (f.eks. radiatorer) pavirker udstyret;
der ici er direkte sollys ellr kraftigt kunstigt lys pa udstdyr til indendors brug;
udstyret ikke stär umiddelbar naerhed af magnetfelter (f.eks. hjojalere);
ingen abne brandkilder (f.eks. brændende stearinlys) stared paa ellr ved siden af udstyret;
- kontakt med vandsprjt og -dráber på udstyr til indendørs brug og aggressive væsker undgås,
udstyret ikke anvendes i naerheden af vand; udstyret ma især aldrig nedsaenkes i vaeske (stil ingen vaeskyldte genstande, f.eks. vaser erler drikverarer, pa ell er ved siden af udstyret);
ingen fremmedlegemertrangerindidet;
udstyret ici udsættes for kraftige temperatursvingninger, da luftfugtigheden kan kondensere og fere til kortslutninger;
- udstyret ikke udsættes for uforholdsmæssigt store rystelser og vibrationer.

Udpakning

Hander udstyret meget forsigtigt, nár du pakker det ud.

Emballage og emballagetilbehør kan genbruges og skal principielt afleveres til genanvendelse.

Hvis sādanne containere/DDe der, hvor du bor, kan du smide dem ud sammen med husholdningsaffaldet.

Advarsel

Start med at kontrollere udstyret, hvis den originale emballage er beskadiget. Hvis udstyret er beskadiget, skal du sende det tilbage sammen med emballagen og informere transportfirmaet.

Idriftsaettelse

Forden feste idriftsaettelse skal alle sikkerheds- og betjeningshenvisninger laeses!

4	Advarsel Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra nettet og lavspændingsstrømkredsen!
5	Advarsel Ukorrekt og up professionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men øgså for andre personer. Træk installationernes kabler, på net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Vedligeholdelse og pleje

Vedligeholdelse er nadvendig, hvis udstyret er blevet beskadiget, f.eks. hvis netstik, netkabel erhuser beskadiget, der er traengt vaeske eller genstande ind i udstyret, hvis det er blevet udsat for regn eller fugt, eller hvis det icke fungerer fejflrit eller er faldet ned.

Vedligeholdelse

Hvis du konstaterer rogudvikling, unormale lyde ell er lugte, skal du straks slukke for udstyret og trække stikket ud af stikdaseen. I disse tilfaelde ma udstyret ici anvendesigen, fcr en fagmand har foretaget en kontrol.
Bed kvalificeret fagpersonale om at udfore al vedligeholdelse.
Abn aldrig huset pa udstyr ellr tilbehcr, his det icke er pakravet. Da der altid er livsfare pagrund af elektrisk stod, nar huset er abnet, ma du kun abne huset, nar udstyret er uden spending.

Pá noget udstyr er Åbning af udstyret absolut nodvendigt og tilladt til følgende formal:

• Montering af udstyret
• Ilægning af lager-medium (SD-kort eller harddisk)
• Adgang til vigtige functiorer (reset-tast eller WPS-tast)

Rengoring

• Udstyrets hus ma kun rengøres med en fugtig klud.
• Brug/DD: 1.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
  Tor forsigtigt over overfladen med bomulskluden, til overfladen er helt tor.

Udstyret fungerer med farlig spanding. Afbryd udstyret fra nettet ved vedligeholdelse aller rengoring!

Indhold

1. Indholdikassen 8
2. Beskrivelse af hardwaren 9

2.1. HDCC32560 9
2.2. HDCC42560 9

• Analog HD 1080p Mini udendørs domekamera
  Stromforsyning, 12 V DC / 1A (EU, UK, AU)
• Boreskabelon
• 30 m kombi-kabel
  Monteringsmaterialie
  Vejledning

HDCC42560

• Analog HD 1080p Mini udendørs kamera
• Ström Forsyning, 12 V DC / 1A (EU, UK, AU)
• Boreskabelon
• 30 m kombi-kabel
• Monteringsmateriale
  Vejledning

2. Beskrivelse af hardwaren

2.1. HDCC32560

1 Kamerabundplade 2 Läsering
3 Kameradæksel 4 Kamera
5 HD-TVI videoudgang (BNC)	6	Spændingstilslutning (5,5x2,1mm, hunstik)

2.2. HDCC42560

1	Kameravægbeslag	2	HD-TVI videoudgang (BNC)
3	Spændingstilslutting (5,5x2,1 m, hunstik)	4	Solskærm
5	Objektiv 6 IR LED'er

Under monteringen skal kameraet vaere afbrudt fra netspaendingen.

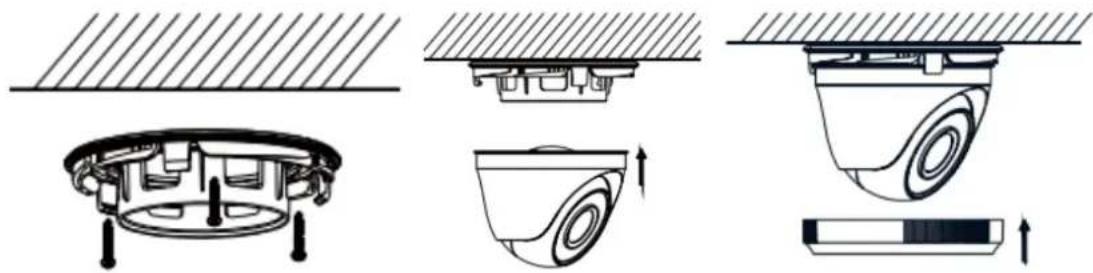

3.1. HDCC32560

Lim den medfolgende boreskabelon på det ønskede installationssted for kameraet. Bor de nodvendige huller.

Drej lseringen mod uret og af kameraet. Brug de to ankre pa undersiden af kamerabundpladen til at skabe modkraft.

Brug de medfølgende dyvler og skruer til at fastgore kamerabundpladen.

Hvis kablet skal lægges fra sider, skal du ikke fastgore kamerabundpladen helt, til kamera og kameradæksel er på plads.

Læg kameraet på kamerabundpladen, og læg kablerne gennem væggen eller ved sider. Klik kameradækslet på, og juster camera og kameradæksel.

Drej laseringen med uret for at fastgore kameraet i positionen.

Justering

1. Haeldning: 0-75°
2. Panorering: 0-360°
3. Rotation: 0-360°

3.2. HDCC42560

Lim den medfolgende boreskabelon på det ønskede installationssted for kameraet. Bor de nødvendige huller.

Brug de medfalgende dyvler og skruer til at fastgore kameraet.

Justering

1. Panorering: 0-360°
2. Haeldning: 0-180°
3. Rotation: 0-360°

3.3. Placering af videokablet

For at overfrole kameraets HD-TVI-video signal til en HD-TVI-optager skal der tilsluttes et koaksialkabel af typen RG59 med et BNC-stik (hanstik) til tilslutningen, hvor der er patrykt "TVI". Kabellaengden til det naeste udstyr ma ikke overstige 500 meter (RG6) eller 300 meter (RG59).

Vær opmaerkoms pa, at hvis kablerne lægges ved sider af strømledninger erler andre ledende materialer, kan kameraets billedoverforsel blive forstyret.

Anbefaling:

Brug stjdaempningsfilter TVAC25220 erer TVAC25210 for at minimere forstyrelserne.

HDCC32560 / HDCC42560
