Marka	ABUS
Model	HDCC42560
Kategoria	System bezpieczeństwa
Typ produktu	Miniaturowa zewnętrzna kamera analogowa HD 1080p
Rozdzielczość wideo	HD 1080p
Typ sygnału	HD-TVI
Złącze wideo	BNC (wyjście HD-TVI)
Zasilanie	12 V DC / 1 A (zasilacz sieciowy w zestawie)
Długość dostarczonego kabla	30 m (kabel kombinowany)
Kąt obrotu (pan)	0 - 360°
Kąt pochylenia (tilt)	0 - 180°
Obrót	0 - 360°
Zalecany kabel koncentryczny	RG59 (max 300 m) lub RG6 (max 500 m)
Zakres dostawy	Kamera, zasilacz 12V/1A, szablon do wiercenia, kabel kombinowany 30m, osprzęt montażowy, instrukcja
Czyszczenie	Tylko wilgotną ściereczką; nie używać rozpuszczalników
Zasady bezpieczeństwa	Odłączyć przed konserwacją; nie otwierać obudowy; ryzyko porażenia prądem
Gwarancja	Traci ważność w przypadku nieprzestrzegania instrukcji

Często zadawane pytania - HDCC42560 ABUS

Jak zainstalować kamerę HDCC42560?

Aby zainstalować kamerę, przymocuj uchwyt ścienny za pomocą szablonu do wiercenia i dostarczonych śrub. Podłącz kabel koncentryczny BNC do wyjścia HD-TVI i zasilanie 12 V DC. Ustaw kamerę, regulując obrót (0-360°), pochylenie (0-180°) i obrót (0-360°). Dokręć śruby mocujące po wybraniu pozycji.

Jaki rodzaj kabla użyć do transmisji wideo?

Użyj kabla koncentrycznego typu RG59 z męskim złączem BNC. Maksymalna długość to 300 m dla RG59 i 500 m dla RG6. Unikaj układania kabla w pobliżu przewodów elektrycznych, aby uniknąć zakłóceń.

Jakie jest wymagane zasilanie?

Kamera działa na 12 V DC z prądem 1 A. W zestawie znajduje się zasilacz sieciowy (UE, UK, AU). Używaj wyłącznie dostarczonego zasilacza lub certyfikowanego odpowiednika.

Jak ustawić kamerę?

Kamera umożliwia obrót od 0 do 360°, pochylenie od 0 do 180° i obrót od 0 do 360°. Poluzuj śruby regulacyjne, ustaw kamerę pod żądanym kątem, a następnie dokręć śruby, aby utrzymać pozycję.

Co zrobić, jeśli obraz jest zakłócony?

Zakłócenia mogą być spowodowane przez kable umieszczone w pobliżu przewodów elektrycznych. Użyj filtrów przeciwzakłóceniowych (modele TVAC25220 lub TVAC25210), aby zminimalizować zakłócenia. Sprawdź również długość kabla (max 300 m dla RG59).

Czy mogę używać tej kamery wewnątrz?

Kamera jest przeznaczona do użytku zewnętrznego (miniaturowa kamera kopułkowa zewnętrzna). Może być używana wewnątrz, ale jest zoptymalizowana do odporności na warunki atmosferyczne. Upewnij się, że przestrzegasz określonych warunków wilgotności i temperatury.

Jak czyścić kamerę?

Obudowę czyść wyłącznie wilgotną ściereczką. Nie używaj rozpuszczalników, alkoholu, rozcieńczalników ani agresywnych chemikaliów. Odłącz urządzenie przed czyszczeniem. Delikatnie wytrzyj do całkowitego wyschnięcia.

Co zrobić w przypadku awarii lub wydobywania się dymu?

W przypadku dymu, nietypowego hałasu lub zapachu natychmiast wyłącz urządzenie i odłącz zasilanie. Nie używaj kamery ponownie, dopóki wykwalifikowany specjalista nie przeprowadzi kontroli.

Czy kamera jest kompatybilna z rejestratorem HD-TVI?

Tak, kamera posiada wyjście HD-TVI (złącze BNC). Jest kompatybilna z dowolnym rejestratorem HD-TVI. Upewnij się, że rejestrator obsługuje rozdzielczość 1080p.

Jaki jest maksymalny zasięg kabla koncentrycznego?

Maksymalny zasięg to 300 metrów dla kabla RG59 i 500 metrów dla kabla RG6. Powyżej tych wartości jakość sygnału może się pogorszyć. W razie potrzeby użyj wzmacniaczy.

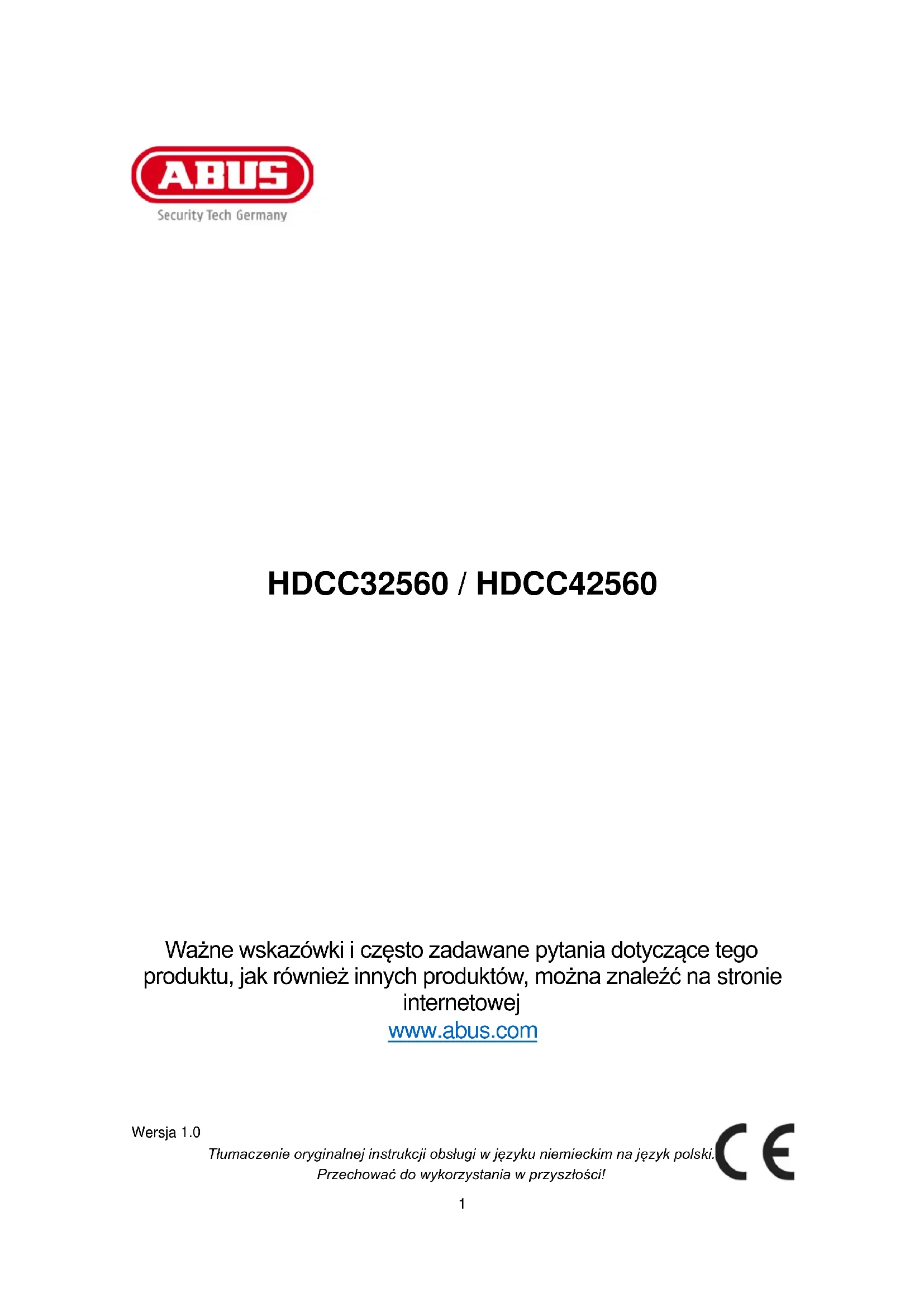

INSTRUKCJA OBSŁUGI HDCC42560 ABUS

PL Instrukcja obslugi

Wañne wskazówki i czesto zadawane pytania dotyczęte_GO produktu, jak rownikę innych produktów,:NOna znaleźć na stronie internetowej

wwwabus.com

Wpwadzenie

Szanowna Klientko, Szanowny Kliencie!

Dziekujemy za zakup naszego produktu.

Firma ABUS Security-Center niniejszym oswiadzca, ze kamery HDCC32560 i HDCC42560 szgodne z wymogami nastepujacyd ryktyw UE: Dyrektywy o kompatybilnosci elektromagnetycznej 2014/30/UE oraz Dyrektywy RoHS 2011/65/UE. Pelny tekst deklaragini zgodnosci UE jest dostepny na ponijszych stronach:

Aby zachowac ten stan i zapewnic bezpieczna eksploatacja, uzytkownik musi przystrzegać niniejszej instrukcj obshlugi!

Przed uruchomieniem produktu nalezy przyczytać cala instrukcje obstugi i przystrzegać wszystkich zasad bezpieczędwa!

Wszystkie zawarte wnej nazwy firm i oznaczenia produktow są zarejestrowanymi znakami towardwymi odnosnych wlascieli. Wszystkie prawa zastrzezone.

W racz wąpliwość sąȩzy zworcie są do instalatora lub spreżawcy!

Zapis danych jest objety przyepsami w zakresie ochrony danych, obowiazujacymi w poszczególnych krajach.

Wylaczenie odpowiedzialnosci cywilnej

Niniejsza instrukcja obslugi zostafa opracowana z najwyzsza starannosci. Jezeli mimo to zauwazone dostana w niece braki lub niedokladnosci, prosimy o ich zglaszanie w formie pisemnej na podany powyzej adres.

Firma ABUS Security-Center GmbH nie ponosi odpwiedzialnosci za bledy technicznie i typograficzne oraz zastrzega sobie prawo do wprovadzania w kaźdej chwili bez wczesniejszej zapowiedzi zmian w produktcie i w instrukcjach obslugi.

ABUS Security-Center nie oppowiada za bezposrednie i posrednie szkody nastepcze powstał w zwiazku z wyposażeniem, wydajnoscia i zastosowaniem untoktu. Tresć niniejszego dokumentu nie jest objeta gwarancja.

Objasnienie symboli

Symbol błyskawicy w trójkość informuje o zagrożeni dla zdrowia, np. wskutek parażenia elektrycznych.

Wykrzydkiw w trójkość oznacza w niniejszej instrukcji obstugi waźne wskazówki, ktorychNSE bezwzględnie przyestrzegać.

Symbolem tym oznaczane są specjalne porady i wskazówki dotyczące obstugi.

Wyliczenia

1. ...	Wyliczenia z ustalonaść kolejność w tek第一条 lub ostrzeżeniu.
2. ...
...	Wyliczenia bez ustalonej kolejność w tek第一条 lub ostrzeżeniu.
...

Uzytkowanie zgodne z przyznaczeniem

Urzadzenie nalezy uzytkowac wyłucznie w sposob zgodny z了我的 konstrukcji i przyznaczenia! Kaźde innu uwycie jest uwazane za niedzodne z przyznaczenia!

Waznezasady bezpieczestewa

Informacja ogólne

Przed pierwszym uzyciem urzadzenia nalezy dokladnie przyczytac ponijsze wskazówki i przyestrzegać wszystkich ostrzezenia, nawet jejeli uzytkownik posiada doświadczenia w posługiwaniu są sprzȩtem elektronicznym.

9	Szkody spowodOWane nieprzestrzeganiem niniejszej instrukcji obslugi powoduja wygaśnięcie roszczecn gwarancyjnych. Nie odpoWiadamy za szkody następcze!
11	Nie odpoWiadamy za szkody materialne ani osobowe spowodOWane nieprawidłowā obslągā lub nieprzestrzeganiem zasad bezpieczność. W takich przypadkach wygasaja wszelkie roszczenia gwarancyjne!

Naležy starannie przechowywać ten podręcznik do wykorzystania w przyszȩsci.

Sprzedajac lub oddajac urzadzenie, koniecznie przyekazać takze niniejsza instrukcje.

Ponijsze informacja dotyczze bezpiecznych zagroż sluź nie tylko ochrionie Twojego zdrowia, lecz sąze ochrionie urzadzenia. Dlątego prosimy o dokladyne zapoznanie są z ponijszymi punktami:

Zasilanie elektryczne

• Zasilac urzadzenie tylko ze zrodla napiecia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie waptliwosci co do parametrów lokalngo zasilania elektrycznego zwróci sie do wąsuciwo go zakladu energetycznego.
• Przed przystapieniem do konserwacci lub instalacji odłuczyc urzadzenia od zasilania sieciowego
• Urzadzenie odłaczone jest calkowicie od sieci elektrycznej tylko wtedy, gdy wyjety jest zasilacz.
• Aby calkowicie odćczyc urzadzenie od sieci, naleź wymiąc wtyczke z gniażda siediociego.
• Aby wyeliminowac niebezpieczeinstwo pozaru, na czas dluszsej przerwy w uzytkowaniu nalezy zasadniczo wyjmowac wyczke urzadzenia z gniazda sieciowego.

Przeciąźenie/przejność

• Przedwichura i/lub burz z niebepezieanseSTMw wyladowan atmosserycznych zawsze odlaczać urzadzenie od sieci elektrycznej lub podlaczać je dozasilacza UPS.
• Unikać przyȩzania gniaźd sieciowych, przyȩzędźyczy i adapterów, poniewaN są to spowodowej pożar lub porazenie elektryczne.

Kable

• Wszelkie kable zawsze chwytać za wtyczke i nie ciąnȩc za sam kabel.
• Nie dotykać kabla sieciowego mokrymi rekami, poniewaź要去 spowodowej zwartie lub porazenie elektryczne.
• Nie stawiać urzadzenia, mebl i innych cięzkich przydmiotów na kablach i uwazć, aby nie były one zagiète, zwlaszcza przy wtyczce i gniażdach przyłączeniowych.
• Nie wierzac węzłow na kablu aniNie spinać go razem z innymi kablami.
  Wszystkie kable powinny byc ulozone tak, aby nikt po nich nie chodzil i abyNie zawadzaly.
• Uszkodzony kabel sieciowy要去 spowodować pozar lub porazenie elektryczne. Regularnie sprawdzać stan kabla sieciowej.
• Nie zmieniać kabla sieciowego i wtyczki sieciowej ani nie manipulować nimi.
• Nie uzywać adapterów ani przydłość niespiełniajȩch wymagań obłowȩzȩchych norm bezpieczędstwa iNie wropyadzać zadnych zmian w kablach prȩdowych lub sieciowych!

Dzieci

• Dzieci nie mogamie dostepu do urzadzen elektrycznych! Nie pozostawiac bez nadzoru daneci uzywajych urzadzen elektrycznych. Dzieci nie zawsze są w stanie prawnowo Rozpoznac möglichne siebezpieczne stwa. Drobine czeci moga zagrazać zyciu w przypadku polknięcia.
• Rowniez folie z opakowania przechowyac w.),Wiejscu niedostepnym dla daneci. Niebezpieczenstwo uduszenia!
• Urzadzenie nie要去trafićdo raskzieci.Wrażie nieprawidlowego uzytkowania moga wyskoczycspręźyste elementy i spowodowej obrażenia (np. oczu).

Monitoring

• Korzystanie z urzadzen do monitoringu moze byc w niedtorych krajach prawnie zakazane lub regulowane.
• Przed uruchomieniem urzadzenia uzytkownik powinien upewnić sie,czy monitoring mięsci są w granicach obwiązujacych przyepamow prawa.

Miejsce ustawienia/srodocwisko pracy

Na urzadzeniu nie wolno klasc cięzkich przyedmiotów.

Urzadzenia jest przyznaczone do eksploataci wyłucznie w pomieszczeniach o odpwiednej temperaturze lub wilgotnosci powietrza (np. w lazience) lub w sązach nadmiernie zapylonych. Doklady informace sprawdzić w danych technicznych poszczejnych urzadzen.

Przestrzegać nastepujacych zasad:

• zawsze zapewnic odpowiednia wentylacje (nie ustawiać urzadzenia na regałach, na grubym dywanie, na lózku lub w innych mistręcach, w ktrorych szczeliny wentylacyjne moglyby byczasloniete, i zachowywać odstep od innych przydmiotów co najmiej 10 cm z kaźdej strony);
  chronic urzadzenie przydazieniem zrodel ciepla (np. ogrzewania);
  na urzadzenia przyznaczone do wnetrz nie maye padac bezposrednio swiatlo sloneczne badz silne swiatlo sztuczne;
  urzadzenie nie moze stać w povlizu pol magnetycznych (np. glosników);
  na urzadzeniu lub obok niego nie moga stać przyedmioty bestehtźródlém otwartego ognia, (np. palace sie swiece);
• unika kontaktu urzadzen przyznaczonych do wnetrz z woda Rozpryskowa i kapiacz oraz z agresywnymi cieczami;
• nie eksploatowac urzadzenia w povlizu wody, w szcegolnosci zanurzac go (nie stawiac na urzadzeniu lub obok niedo przedmiotow napelnionych woda, np. wazonow lub napojów);
• zapobiegać dostawaniu sie cial obczych doŚrodka;
• nie narażć urzadzenia na duź wahania temperatury, w przyciwnym razie skrapljęca są wilgoć zawarta w powietrzy są spowodowej zworcia;
• nie narażć urzadzenia na nadmierne wstrȩsy i wibracje.

Rozpakowanie

Rozpakowujac urzadzenie, nalezy zachowa sczegolnostroznoŚc.

Opakowania i materialy pomocnicze do pakowania nadaj sie do recyklingu i powinny byc przykazane do ponownego wykorzystania.

Naszerady:

Papier, karton i tekture falista oraz elementy opakowania z tworzyw sztucznych wrzucać do przywidzianych do体系建设 calu pojemników zbiorczych.

Ježeli w.), zamieszkania uzytkownika nie ma takich pojemników, materiały te mayna wyrzucać razem z innymi opadami domowymi.

Ostrzeżenie

W przypadku stwierdzenia uszkodzenia oryginalné opakowania sprawdzić najpierw urzadzenia. W razie stwierdzenia uszkodzen urzadzenia odeslij je wraz z opakowaniem, informujac jederoczesnie przyzewoźnika.

Uruchamianie

• Przed pierwszym uruchomieniem spelnić wszystkie wymagania okreslone w zasadach bezpieczędstwa i instrukcj obstrug!

4	Ostrzeżenie Instalujć urzadzenia w istniejeść instalacji monitoringu video, upewnić są,czy wszystkie urzadzenia są odłączone od obwodu sieciowego i obwodu niskiego napiȩcia!
5	Ostrzeżenie Nieprawidłowie i niedachowo wykonywane prace przy sieci elektrycznej lub instalacjach wewétrznych stanOWIA zagrożenie nie tylko dla uzytkownika, lecz sąość dla innych对他们. Okabłowość instalacja tak, aby obwód sieciowy i obwód niskiego napiȩcia były ulozone对他们 i nie stykały są wędynymometown, ani są不同程度 zostadcplaćzone wDyniku uszkodzenia.

Konserwacja i pielegnacja

Konserwacja jest potrzejna w razie uszkodzenia urzadzenia, np. uszkodzenia wtyczki sieciowej, kabla sieciowych lub obudowy, w razie dostania sącieczy lub innych przydmiotów do wutrza urzadzenia, po kontakcie z deszczem lub wilgocią lub w razie nieprawidłowego dzialania, a także po upadku.

Konserwacia

W razie dymienia, nietypowych odgosow lub zapachow natychmiast wylaczyc urzadzenie i wyciagnac wyczke sieciowa z gniaiazda. W tych przypadkach nie walno kontynuowa uzywania urzadzenia przygedo jego sprawdzeniem przyez spezialiste.
Wszelkie prace konserwacyjne powierzać tylko wykwalifikowanym specialistom.
- Podźadnym pozorem nie otwierac odubowy urzadzenia ani akcesiorów. W przypadku otwartej odubowy istnieje zawsze zagrożenie zycia wskutek porazenie elektrycznych - otwierac odubowej wyłacznie wtedy, gdy urzadzenia nie jest pod napieciem.

W przypadku niedtorych urzadzen otwarcie odubowy jest niezbędne i umozliwa:

• montaż urzadzenia
• wlozenie nośnika pamięci (karty SD lub dysku twardego)
• dostep do istotnych fungcj (przycisk Reset albo WPS)

Czyszczenie

• Obudowe urzadzeniaNSEyczysciwcyaczniewilgotna szmatka.
• Nie uzywac Rozpuszczaliników, spirytusu, rozcieńczalinów itd., ani substancji takich jak: solanka, preparaty owadobójcze, Rozpuszczaliniki zawierajace chlor lub kwasy (salmiak), proszek do szorOWANIA.
  Baweelnianá sciereczka delikatnie przechierac powierzchnie až do calkowitego wysuszenia.

W pracujacym urzadzeniu wystepuje niebezpieczne napięcie. Na czas konserwacci lub czyszczenia odłączy urzadzenia od sieci!

Spistresci

1. Zawartosci opakowania 8
2. Opis sprzetu 9

2.1. HDCC32560 9
2.2. HDCC42560 9

1. Montaz/installacja 10

3.1. HDCC32560 10
3.2. HDCC42560 11
3.3. Montaz kabla video 11

1. Zawartosci opakowania

HDCC32560

• Analogowa minikamera zewnétrzna HD kapułkowa 1080p
  Zasilacz sieciowy, 12 V DC / 1 A (UE, UK, AU)
• Szablon wiercenia
  Kabel kombi 30 m
  Material montażowy
  Instrukcja

HDCC42560

• Analogowa minikamera zewnétrzna HD 1080p
  Zasilacz sieciowy, 12 V DC / 1 A (UE, UK, AU)
• Szablon wiercenia
  Kabel kombi 30 m
  Material montażowy
  Instrukoja

2. Opis sprzętu

2.1. HDCC32560

1 Podstawa kamery 2 Pierścień blokujczy
3 Pokrywa kamery 4 Kamera
5 Wyjscie video HD-TVI (BNC)	6	Zȩcze napiȩciowe (5,5 x 2,1 mm, wtyk koncentryczny)

2.2. HDCC42560

1	Uchwyt do mocowania kamery na scianie	2	Wyjscie video HD-TVI (BNC)
3	Ziarcie napięciowe (5,5 x 2,1 mm, wtyk koncentryczny)	4	Daszek przyciwstoneczny
5	Obiektyw 6 Diody IR LED

3. Montaz/instalacja

UWAGA!

W trakcie montazu kamera powinna byc odłaczona od napiecia sieciowego.

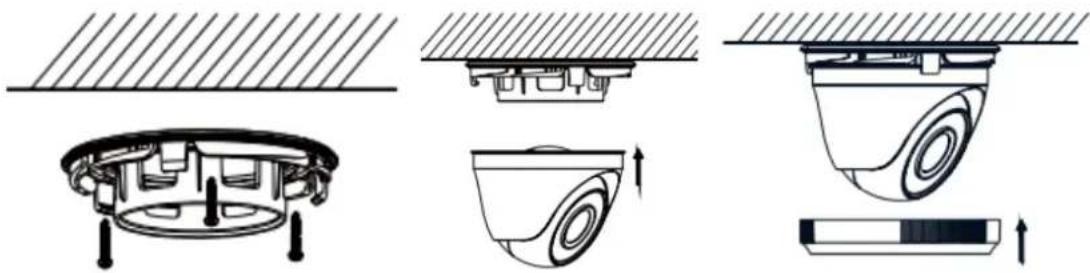

3.1. HDCC32560

Przykleic dołuczony szablon wiercenia w wybranym przystęczne instalacji kamery. Wywiercie potrzebne otwory.

Odkrecic pierscien blokujacy kamery w kierunku przeciwnym do ruchu wskazowek zegara. Uzyc dwoch kotew na spodzie podstawy kamery, aby wytorzyc silc oporowa.

Do zamocowania podstawy kamery uzyc dostarczonych kolkow Rozporowych i rob.

Ježeli kabel ma byc ulozony z boku, nalezy zacekac z calkowitym zamocowaniem postawy kamery do momentu, az kamera i Pokrywa kamery znajda sie na swoim比我jscu.

Umiecie kamere na podstawie kamery i poprowadzic kabel przyszcianę lub z boku. Nałoźyc pokrzywe kamery i ustawic kamere i pokrzywe kamery.

Obróci pierscien blokujczy w kierunku zgodnym z ruchem wskazówek zegara w celu zablokowania kamery w danym polożeniu.

Ustawienie

1. Pochylanie: 0-75°
2. Obracanie: 0 - 360^
3. Obrót: 0-360°

3.2. HDCC42560

Przykleci dolaczony szablon wiercenia w wybranym przystacji kamery. Wywiercie potrzebne otwory.

Do zamocowania kamery uzyc dostarczonych kołów Rozporowych i szrub.

Ustawienie

1. Obracanie: 0-360°
2. Pochylanie: 0-180°
3. Obrót: 0-360°

3.3. Montaz kabla video

Do transmisji syngalu video HD-TVI z kamery do nagrywarki HD-TVI konieczne jest podlaczenia kabla koncentryczneo typu RG59 z wtykiem BNC (male,--) do zlokza z napisem "TVI". Dlugosc kabla do nastepnego urzadzenia nie要去 przyekraczać odpowiednio 500 m (RG6) lub 300 m (RG59).

i	Prosze pamietacja, ze ułozenia kabli w=Poblizu przewodów elektrycznych lub innych przewodzycch materialów sąrow do zlokędni transmisji obrazu kamery. Zalecenie: Zastosowanie filtra przyciewiazlocenciowygo TVAC25220 lub TVAC25210 sązeminimalizowej prowstawanie zlokędni.

HDCC32560 / HDCC42560
