MANUALE UTENTE LBL 2 Kärcher

• dB(A) 88 96 Avvertenze di sicurezza p. 13
• Livelli di pericolo p. 14
• Avvertenze di sicurezza generali p. 14
• Avvertenze di sicurezza p. 14
• Impiego conforme alla destinazione p. 14
• Tutela dell'ambiente p. 14
• Simboli riportati sull’apparecchio p. 14
• Accessori e ricambi p. 15
• Volume di fornitura p. 15
• Descrizione dell’apparecchio p. 15
• Montaggio soffiatore p. 15
• Montaggio ugello piatto p. 15
• Messa in funzione p. 15
• Accensione/spegnimento dell’apparecchio p. 15
• Trasporto p. 15
• Stoccaggio p. 15
• Cura e manutenzione p. 15
• Guida alla risoluzione dei guasti p. 15
• Garanzia p. 16
• Dati tecnici p. 16

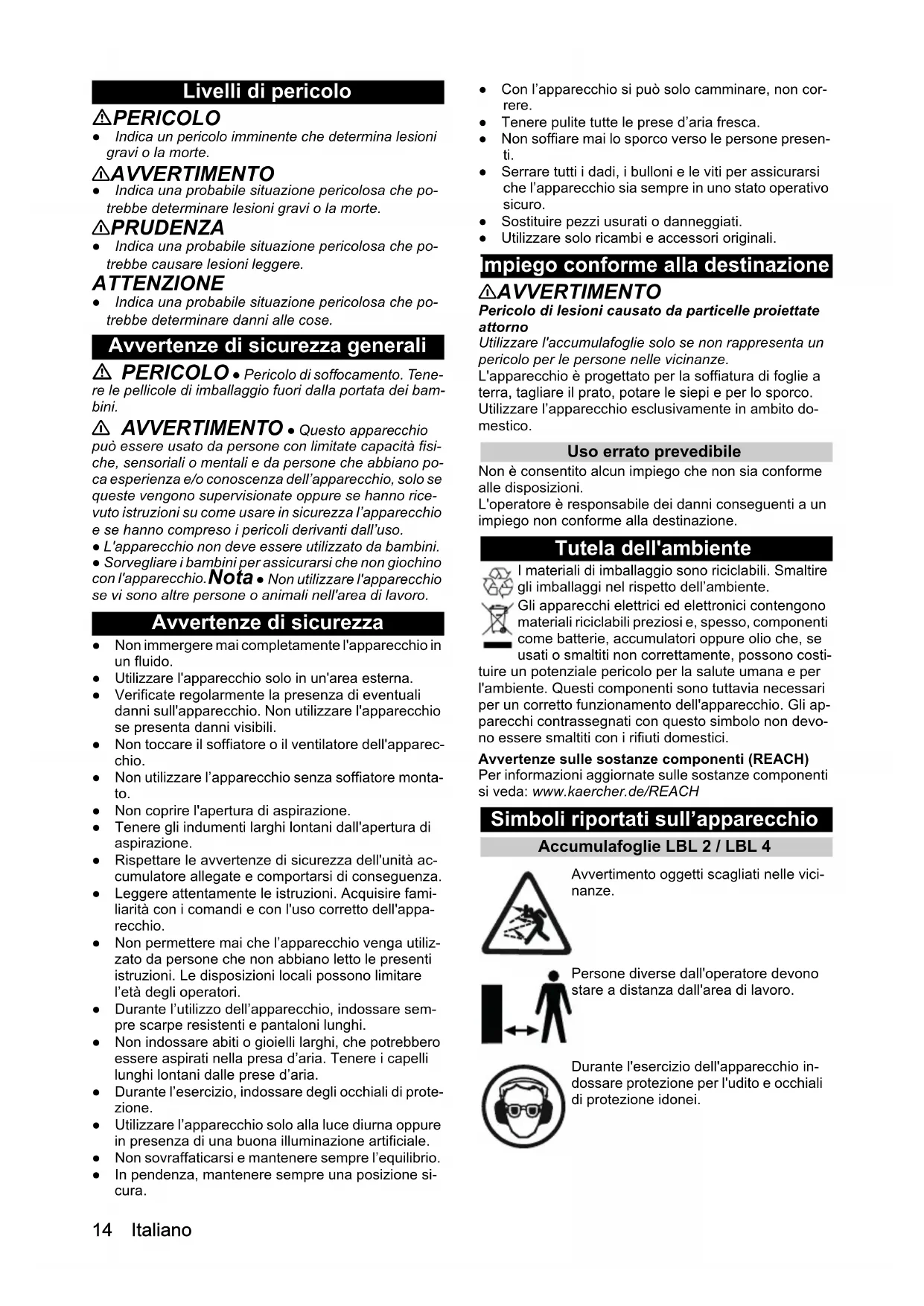

• Dichiarazione di conformità UE Italiano Livelli di pericolo PERICOLO ● Indica un pericolo imminente che determina lesioni gravi o la morte. 몇 AVVERTIMENTO ● Indica una probabile situazione pericolosa che po- trebbe determinare lesioni gravi o la morte. 몇 PRUDENZA ● Indica una probabile situazione pericolosa che po- trebbe causare lesioni leggere. ATTENZIONE ● Indica una probabile situazione pericolosa che po- trebbe determinare danni alle cose. Avvertenze di sicurezza generali PERICOLO ● Pericolo di soffocamento. Tene- re le pellicole di imballaggio fuori dalla portata dei bam- bini. 몇 AVVERTIMENTO ● Questo apparecchio può essere usato da persone con limitate capacità fisi- che, sensoriali o mentali e da persone che abbiano po- ca esperienza e/o conoscenza dell’apparecchio, solo se queste vengono supervisionate oppure se hanno rice- vuto istruzioni su come usare in sicurezza l’apparecchio e se hanno compreso i pericoli derivanti dall’uso. ● L'apparecchio non deve essere utilizzato da bambini. ● Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio. Nota ● Non utilizzare l'apparecchio se vi sono altre persone o animali nell'area di lavoro. Avvertenze di sicurezza ● Non immergere mai completamente l'apparecchio in un fluido. ● Utilizzare l'apparecchio solo in un'area esterna. ● Verificate regolarmente la presenza di eventuali danni sull'apparecchio. Non utilizzare l'apparecchio se presenta danni visibili. ● Non toccare il soffiatore o il ventilatore dell'apparec- chio. ● Non utilizzare l’apparecchio senza soffiatore monta- to. ● Non coprire l'apertura di aspirazione. ● Tenere gli indumenti larghi lontani dall'apertura di aspirazione. ● Rispettare le avvertenze di sicurezza dell'unità ac- cumulatore allegate e comportarsi di conseguenza. ● Leggere attentamente le istruzioni. Acquisire fami- liarità con i comandi e con l'uso corretto dell'appa- recchio. ● Non permettere mai che l’apparecchio venga utiliz- zato da persone che non abbiano letto le presenti istruzioni. Le disposizioni locali possono limitare l’età degli operatori. ● Durante l’utilizzo dell’apparecchio, indossare sem- pre scarpe resistenti e pantaloni lunghi. ● Non indossare abiti o gioielli larghi, che potrebbero essere aspirati nella presa d’aria. Tenere i capelli lunghi lontani dalle prese d’aria. ● Durante l’esercizio, indossare degli occhiali di prote- zione. ● Utilizzare l’apparecchio solo alla luce diurna oppure in presenza di una buona illuminazione artificiale. ● Non sovraffaticarsi e mantenere sempre l’equilibrio. ● In pendenza, mantenere sempre una posizione si- cura. ● Con l’apparecchio si può solo camminare, non cor- rere. ● Tenere pulite tutte le prese d’aria fresca. ● Non soffiare mai lo sporco verso le persone presen- ti. ● Serrare tutti i dadi, i bulloni e le viti per assicurarsi che l’apparecchio sia sempre in uno stato operativo sicuro. ● Sostituire pezzi usurati o danneggiati. ● Utilizzare solo ricambi e accessori originali. Impiego conforme alla destinazione 몇 AVVERTIMENTO Pericolo di lesioni causato da particelle proiettate attorno Utilizzare l'accumulafoglie solo se non rappresenta un pericolo per le persone nelle vicinanze. L'apparecchio è progettato per la soffiatura di foglie a terra, tagliare il prato, potare le siepi e per lo sporco. Utilizzare l’apparecchio esclusivamente in ambito do- mestico. Uso errato prevedibile Non è consentito alcun impiego che non sia conforme alle disposizioni. L'operatore è responsabile dei danni conseguenti a un impiego non conforme alla destinazione. Tutela dell'ambiente I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell’ambiente. Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se usati o smaltiti non correttamente, possono costi- tuire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli ap- parecchi contrassegnati con questo simbolo non devo- no essere smaltiti con i rifiuti domestici. Avvertenze sulle sostanze componenti (REACH) Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH Simboli riportati sull’apparecchio Accumulafoglie LBL 2 / LBL 4 Avvertimento oggetti scagliati nelle vici- nanze. Persone diverse dall'operatore devono stare a distanza dall'area di lavoro. Durante l'esercizio dell'apparecchio in- dossare protezione per l'udito e occhiali di protezione idonei.Italiano 15 Accessori e ricambi Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com. Volume di fornitura Il volume di fornitura dell’apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il riven- ditore. Descrizione dell’apparecchio Figura A 1 Ugello piatto con bordo raschiatore integrato 2 Parte inferiore soffiatore 3 Parte superiore soffiatore 4 Uscita dell'aria 5 Interruttore dell'apparecchio p. 1614

36 V: OFF, livello 1, livello 2 6 Tasto di sblocco unità accumulatore 7 Targhetta 8 Sede per l'unità accumulatore Battery Power (+) 9 Apertura di aspirazione 10 *Unità accumulatore Battery Power 36/25 11 *Caricabatterie rapido Battery Power 36 V 12 *Caricabatterie standard Battery Power 18 V 13 *Unità accumulatore Battery Power 18/25

• Opzione, non compreso nella fornitura Montaggio soffiatore

1. Inserire la parte inferiore soffiatore sulla parte supe-

riore soffiatore. Figura C

2. Ruotare il soffiatore in senso orario per il bloccaggio

(chiusura a baionetta). Figura D Per rimuoverlo, ruotare il soffiatore in senso antiorario. Montaggio ugello piatto

1. Inserire l'ugello piatto sulla parte inferiore soffiatore.

Figura B Messa in funzione Inserimento accumulatore ATTENZIONE Contatti sporchi Danni all'apparecchio e all'accumulatore Prima dell'impiego, controllare che l'alloggiamento della batteria e i contatti non siano sporchi ed eventualmente pulirli. Figura E

1. Spingere l'accumulatore nell'alloggiamento, finché

non si sente lo scatto d'innesto. Rimozione accumulatore 몇 AVVERTIMENTO Avviamento incontrollato Pericolo di lesioni Prima di qualsiasi intervento di manutenzione e assi- stenza e durante le pause di lavoro rimuovere l’accumu- latore dall’apparecchio. Figura F

1. Premere il tasto di sblocco.

2. Rimuovere l'accumulatore dall'apparecchio.

Accensione/spegnimento dell’apparecchio Accendere o spegnere l'apparecchio con l'interruttore dell'apparecchio.

1. Spingere in avanti l'interruttore dell'apparecchio in

posizione "1" o "2" (solo LBL 4 Battery). L’apparecchio si accende.

2. Spingere l'interruttore dell'apparecchio all'indietro.

L’apparecchio si arresta. Trasporto 몇 PRUDENZA Pericolo di lesioni e di danneggiamento! Pericolo di danneggiamento e pericolo di lesioni in caso di mancato rispetto del peso. Nel trasporto e nello stoccaggio, osservare il peso dell'apparecchio. Stoccaggio 몇 PRUDENZA Mancata osservanza del peso Pericolo di lesioni e di danneggiamento. Nello stoccaggio, osservare il peso dell'apparecchio. Nota Conservare l'apparecchio sempre in ambiente asciutto e rimuovere l'unità accumulatore. Cura e manutenzione L’apparecchio non richiede manutenzione. Guida alla risoluzione dei guasti I guasti hanno spesso cause semplici che possono es- sere risolte autonomamente aiutandosi con le seguenti indicazioni. In caso di dubbi o di guasti qui non menzio- nati si consiglia di rivolgersi al servizio assistenza auto- rizzato. Con l’usura, la capacità dell’unità accumulatore diminu- isce, anche in caso di cura adeguata; per tale motivo non sarà più possibile raggiungere l’intera durata, an- che in stato di carica massima. Ciò non rappresenta un difetto. Targhetta Sulla targhetta sono riportati i dati più importanti dell’ap- parecchio. Nel capitolo “Descrizione dell’apparecchio” è mostrato punto dell’apparecchio sul quale è apposta la targhetta. Proteggere l’apparecchio da pioggia e spruzzi d'acqua.16 Italiano Guasti dell’apparecchio L’apparecchio non si avvia L'unità accumulatore non è posizionata correttamente.

1. Spingere l'unità accumulatore nell'alloggiamento

finché non si innesta. L'unità accumulatore è scarica.

1. Caricare l’unità accumulatore.

L'unità accumulatore è in modalità riposo.

1. Premere l'interruttore dell'apparecchio più a lungo o

una seconda volta. L'unità accumulatore è difettosa.

1. Sostituire l’unità accumulatore.

L'apparecchio si arresta durante l'esercizio L'accumulatore è surriscaldato Interrompere il lavoro e attendere che l'accumulato- re raffreddi tornando al campo di temperatura con- sentito. Questo potrebbe durare alcuni minuti. Garanzia In ogni Paese, valgono le condizioni di garanzia rilascia- te dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto del materia- le o di produzione. Nei casi previsti dalla garanzia si pre- ga di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro) Potete trovare ulteriori informazioni sulla garanzia (se disponibili) nell'area di assistenza del sito web Kärcher locale alla voce "Download". Dati tecnici Con riserva di modifiche tecniche. Dichiarazione di conformità UE Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e co- struzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifi- che apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità. Prodotto: Accumulafoglie Tipo: LBL 2 Tipo: LBL 4 Direttive UE pertinenti 2000/14/CE 2006/42/CE (+2009/127/EG) 2011/65/UE 2014/30/UE Norme armonizzate applicate EN 60335-1 EN 50636-2-100 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 62233: 2008 EN IEC 63000: 2018 Procedura di valutazione della conformità applicata 2000/14/CE: Allegato V Livello di potenza acustica dB(A) LBL 2 Misurato: 86 Garantito: 88 LBL 4 Misurato: Garantito: I firmatari agiscono per incarico e con delega della dire- zione. Responsabile della documentazione: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/04/2021 LBL 2 Batter

Dati sulle prestazioni dell’apparecchio Velocità dell'aria max. km/h 210 250 Portata volumetrica max. m

/h 220 330 Tensione d'esercizio V 18 36 Regolazione di velocità - sì Livelli di velocità - 2 Unità accumulatore com- presa

Tipo di caricabatterie - - Dimensioni e pesi Peso kg 2,0 2,2 Lunghezza x larghezza x altezza mm 975 x 170 x

Valori rilevati secondo EN 60335-2-79 * Le misura- zioni sono state svolte con l’ugello piatto Valore di vibrazione mano- braccio m/s

1,7 2,1 Incertezza K m/s

• Livello di pressione acu- stica dB(A) 74 82

• Livello di potenza acusti- ca L
