| Tipo di prodotto | Kit di prese comandate via radio |
| Dimensioni (telecomando) | 100 x 35 x 20 mm |
| Dimensioni (presa) | 95 x 70 x 58 mm |
| Peso (telecomando) | 75 g |
| Peso (presa) | 112 g |
| Alimentazione presa | 230 V ~ 50 Hz |
| Carico max | 5 A / 1100 W |
| Batteria telecomando | LR23A, 12 V |
| Frequenza radio | 433,05 - 434,79 MHz |
| Portata | 30 m (zona libera) |
| Numero di canali | 4 |
| Grado di protezione | IP20 |
| Classe di protezione | I |
| Pulizia | Panno morbido e asciutto, senza detergenti |
| Sicurezza | Non aprire l'involucro, non collegare in serie |
| Parti sostituibili | Batteria del telecomando |
| Contenuto della confezione | Telecomando, 3 prese comandate, manuale di istruzioni |
Domande frequenti - 94502 Goobay
Domande degli utenti su 94502 Goobay
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Casa intelligente in formato PDF gratuitamente! Trova il tuo manuale 94502 - Goobay e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 94502 del marchio Goobay.
MANUALE UTENTE 94502 Goobay
ISTRUZIONI PER L'USO Contenuto
1 Istruzioni per la sicurezza 28
1.1 Generalmente 28
1.2 Note per la separazione della rete 28
1.3 Livelli di allarme 29
2 Descrizione e Funzione....29
2.1 Interruttori tempo....29
2.2 Contenuto della confezione 29
2.3 Elementi di comando 29
2.4 Specifiche 30
3 Scopo d'utilizzo 31
4 Telecomando 31
4.1 Abilitare il telecomando 31
4.2 Sostituire la batteria....31
5 Collegamento 31
6 Operazione 32
6.1 Impostazione presa telecomandato 32
6.2 Controllo presa telecomandato 32
7 Manutenzione, cura, conservazione e trasporto....33
9 Note per lo smaltimento 33
10 UE Dichiarazione di conformità 34
1 Istruzioni per la sicurezza
1.1 Generalmente
• Leggere attentamente e completamente le istruzioni prima d e l l ' u s o .
Le instruzioni per l'uso è parte integrante del prodotto e contiene importanti informazioni per un uso corretto.
- Conservare questo istruzioni per l'uso.
Le istruzioni per l'uso essere disponibile per le incertezze e trasferimento del prodotto.
- Utilizzare il prodotto, le parti del prodotto e gli accessori solo in perfette condizioni.
- Confrontare le specifiche di tutti i dispositivi utilizzati per garantire la compatibilità.
- In caso di domande, difetti, danni meccanici, interferenze e altri problemi, non recuperabili per la documentazione, rivolgersi al rivenditore o produttore.
Sovraccarico
• Non collegare in fila.
- Non utilizzare mai ferri da stiro, stufe e dispositivi simili con rischio di incendio con presa radiocomandato.
Pericolo di scossa elettrica
• Non aprire la custodia.
• Non modificare prodotti e accessori.
• L'installazione, montaggio, manutenzione e riparazione devono essere eseguite esclusivamente da elettricisti specializzati addestrati.
• Non corto do collegamenti e circuiti.
Lesioni tagliando
- Imballaggio sicuro, piccole parti e l'isolamento contro l'uso accidentale.
Condizioni di funzionamento e di stoccaggio
- Nello stato inserito non ruotare, piegare o ceppo altrimenti meccanicamente.
- Attendere qualche minuto per le grandi differenze di temperatura dopo il trasporto, per prendere in funzione l'apparecchio.
- Evitare condizioni estreme, calore estremo e ispezionata la freddezza, umidità e luce diretta del sole, così come forni a microonde, vibrazioni e pressione meccanica.
Pericoli della batteria
batterie sono intercambiabili.
- Eliminare cellule che perde, deformate o corrose mediante adeguati dispositivi di protezione.
1.2 Note per la separazione della rete
Il prodotto non ha un interruttore di alimentazione e può essere utilizzato solo in punti facilmente accessibili in caso di emergenza e rapidamente dopo l'uso di questa per rimuoverli.
- Alleviare lo stress solo quando la spina è tirato.
- Estrarre direttamente sul corpo del connettore In caso di emergenza, dopo l'uso e durante i temporali, spina!
1.3 Livelli di allarme
Avvisi relativi a pericoli che possono tradursi in lesioni in caso di inosservanza.
Avvisi relativi a pericoli che possono tradursi in danni aso di inosservanza.
2 Descrizione e Funzione
2.1 Interruttori tempo
Il prodotto è stato utilizzato per passare comodamente dispositivi elettronici per determinare il loro potere tramite telecomando. Le presa telecomandata sono dotate di controllo parentale, l'interruttore del canale e LED di alimentazione. Il telecomando ha una portata massima di 30 metri e può attivare e disattivare fino a 4 punti radio.
2.2 Contenuto della confezione
| Modello Contenuto della confezione | |
| 93997 Telecomando, Istruzioni per l'uso | |
| 94501 | Telecomando, presa telecomandata, Istruzioni per l'uso |
| 94502 | Telecomando, 3 presa telecomandata, Istruzioni per l'uso |
| 94503 | Presa telecomandata, Istruzioni per l'uso |
Tab.7: Contenuto della confezione
2.3 Elementi di comando

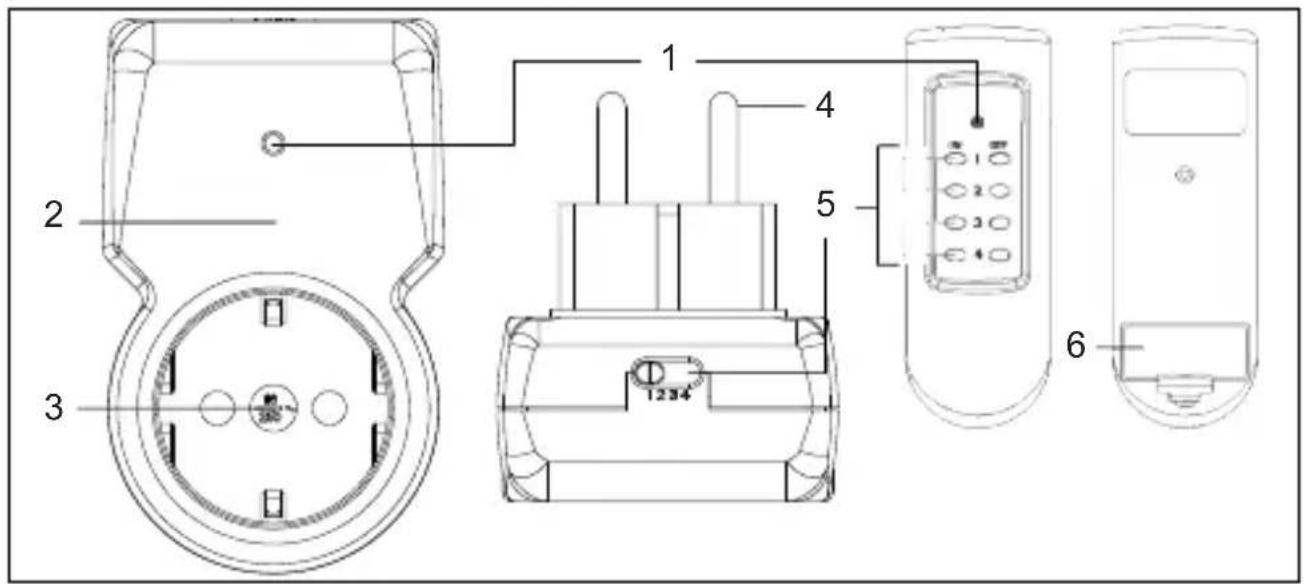

Fig.10: Elementi di comando
1 LED di alimentazione 2
3 Presa di terra 4
5 Interruttore del canale 6
Scatola del connettore
Spina di sicurezza
Vano batterie
2.4 Specifiche
| Modello | Presa telecomandata | Telecomando |
| Tensione di funzionamento (V ~ @ 50 Hz) | 230 | |
| max. carico elettrico (A), W (5), 1100 | ||
| Protezione dei minori | ☑ Otturatore | |
| Classe di protezione / tipo I / IP20 | ||
| Interruttore | 1 polo; carico singolo | |
| Tipo di connettore per presa diretta | ||
| Dimensioni (mm) 95 x 70 x 58 100 x 35 x 20 | ||
| Peso (g) 112 75 | ||
| Grado di inquinamento / Modo di operatione | 2 / S1 | |
| Tensione impulsiva di dimensionamento (V) | 2500 | |
| Striscianti (V) 175 | ||
| Cicli di commutazione 1E4 | ||
| Fusibile F5AH250V | ||
| Display LED di alimentazione | ||
| max. Gamma (m) in una zona aperta | 30 | |
| Temperatura di esercizio (°C) 0 ~ +35 | ||
| Test filamento (°C) 850 | ||
| Banda di frequenza radio (MHz) | 433,05-434,79 | |
| Radio Frequenza banda armonizzazione (uso gratuito) | Europa, Africa, Russia, Bielorussia, Estonia, Lettonia, Lituania, Moldavia, Ucraina, Kazakhstan, Kirghizistan, Tagikistan, Turkmenistan, Uzbekistan, Azerbaijan, Georgia, Mongolia | |
| Classe radio | 1; sottocategoria 20 | |
| Potenza di trasmissione (mW) | <10 | |
| Batteria | LR23A; 12 V | |
Tab.8: Specifiche

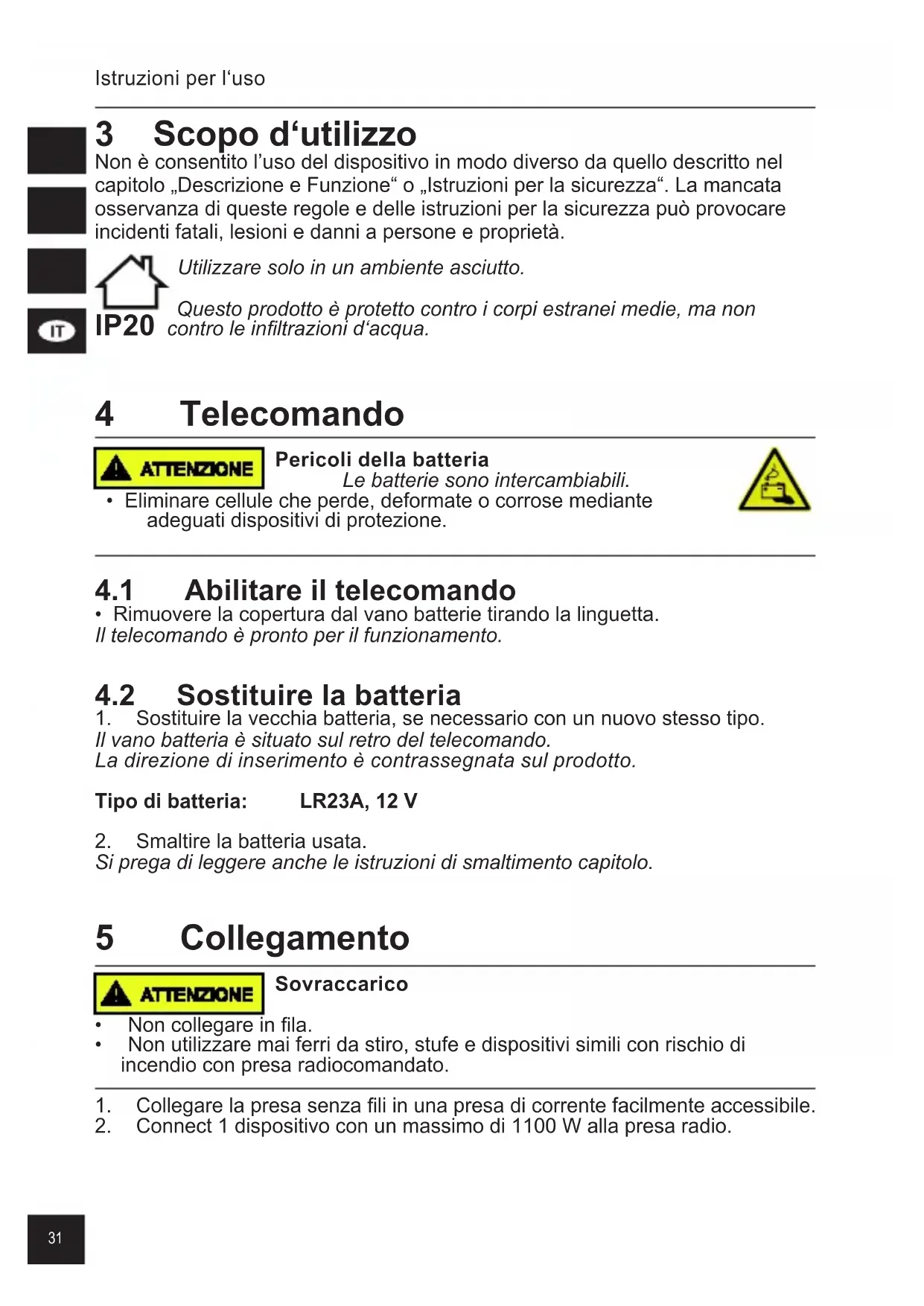

3 Scopo d'utilizzo
Non è consentito l'uso del dispositivo in modo diverso da quello descritto nel capitolo „Descrizione e Funzione“ o „Istruzioni per la sicurezza“. La mancata osservanza di queste regole e delle istruzioni per la sicurezza può provocare incidenti fatali, lesioni e danni a persone e proprietà.
Utilizzare solo in un ambiente asciutto.
Questo prodotto è protetto contro i corpi estranei medie, ma non contro le infiltrazioni d'acqua.
4 Telecomando
Pericoli della batteria
Le batterie sono intercambiabili.
- Eliminare cellule che perde, deformate o corrose mediante adeguati dispositivi di protezione.
4.1 Abilitare il telecomando
- Rimuovere la copertura dal vano batterie tirando la linguetta. Il telecomando è pronto per il funzionamento.
4.2 Sostituire la batteria
- Sostituire la vecchia batteria, se necessario con un nuovo stesso tipo. Il vano batteria è situato sul retro del telecomando. La direzione di inserimento è contrassegnata sul prodotto.
Tipo di batteria: LR23A, 12 V
- Smaltire la batteria usata. Si prega di leggere anche le istruzioni di smaltimento capitolo.
5 Collegamento
Sovraccarico
- Non collegare in fila. - Non utilizzare mai ferri da stiro, stufe e dispositivi simili con rischio di incendio con presa radiocomandato.
- Collegare la presa senza fili in una presa di corrente facilmente accessibile.
- Connect 1 dispositivo con un massimo di 1100 W alla presa radio.
6 Operazione
6.1 Impostazione presa telecomandato

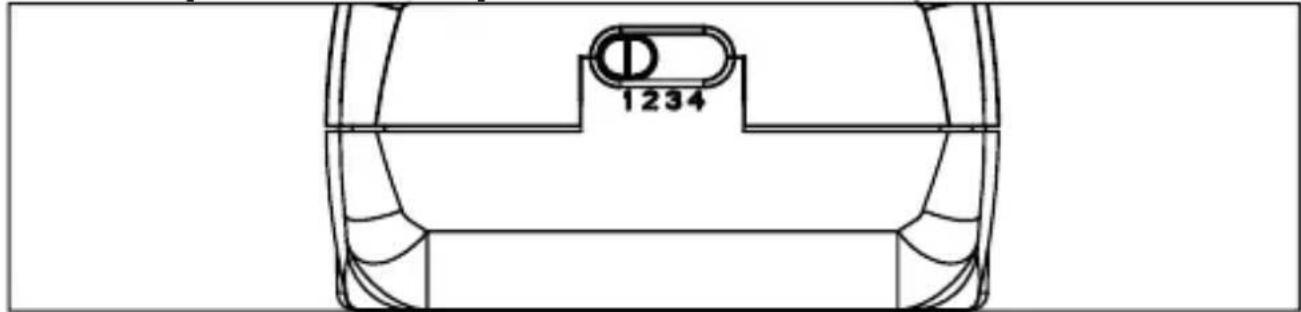

Fig.11: Impostazione presa telecomandato
- Impostare la presa wireless un singolo canale da 1 a 4
- Ripetere il punto 1 per altri sbocchi radio, se disponibile.
Fino a 4 uscite radiofoniche sono controllate separatamente tramite diverse frequenze radio.
Se due o più Funsteckdosen lo stesso canale è impostata, qualsiasi numero di altri tappi radio per canale può essere controllato.
Per questo, un buon posizionamento e operazioni eventualmente più del rispettivo comando di canale (ON / OFF) è necessaria.
6.2 Controllo presa telecomandato

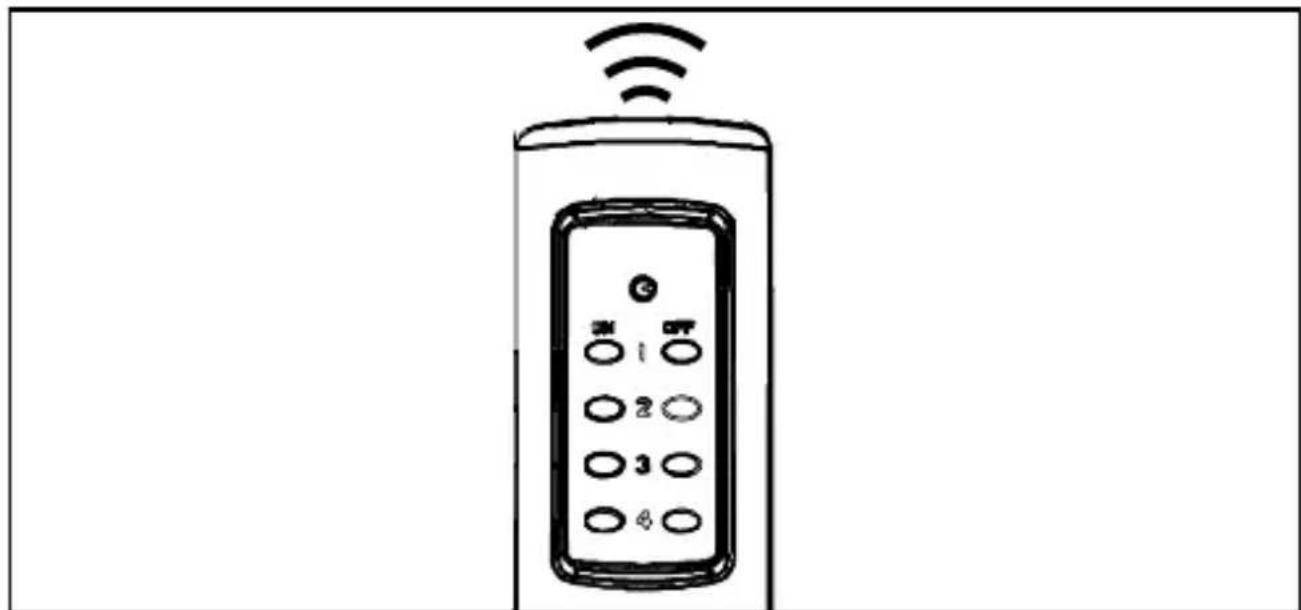

Fig.12: Controllo presa telecomandato
- Girare le Funksteckdos tramite gli interruttori dei canali 1-4 (ON) o (OFF). Il LED di alimentazione della presa telecomandato si illumina quando è acceso.
La tensione è applicata.
7 Manutenzione, cura, conservazione e trasporto
Il prodotto è esente da manutenzione.
Pericoli della batteria
Le batterie sono intercambiabili.
- Eliminare cellule che perde, deformate o corrose mediante adeguati dispositivi di protezione.
NOTIFICA
Danni alla proprietà
- Utilizzare un panno asciutto e morbido solo per la pulizia.
• Non utilizzare detergenti e prodotti chimici. - Conservare fresco e asciutto.
- Conservare il prodotto fuori dalla portata dei bambini e in un ambiente asciutto e protetto dalla polvere quando non in uso.
- Rimuovere le batterie / batterie ricaricabili quando non in uso.
- Conservare e utilizzare l'imballaggio originale per il trasporto.
8 Liability notice
Ci riserviamo il diritto di farlo d'errori di stampa e modifiche al prodotto, imballaggio o documentazione del prodotto.
- Si prega di consultare i nostri termini di garanzia. Questi sono ora disponibili nella loro forma attuale sotto le date informazioni di contatto.
Ulteriori informazioni GS-related:
Il produttore garantisce questo prodotto per un periodo di 2 anni su mano-dopera e dei materiali.
Le riparazioni in garanzia devono essere effettuate solo da un centro di assistenza autorizzato.
- Inserire come prova nel documento di vendita originale.
Sono esclusi da questa garanzia sono:
- Normale usura,
• Le modifiche, - Revisioni,
- Danni dovuti a incuria, influenze esterne, le applicazioni per le quali il prodotto non è progettato o prodotti smontati completamente o parzialmente.
9 Note per lo smaltimento
9.1 Dispositivo
In conformità alla Direttiva Europea WEEE, le attrezzature triche ed elettroniche non devono essere smaltite insieme ai rifiuti urbani. I com ponenti devono essere riciclati o smaltiti separatamente. Diversamente le sostanze contaminanti e pericolose possono inquinare l'ambiente.
Il consumatore è obbligato per legge a portare le attrezzature elettriche ed elettroniche presso punti di raccolta pubblici oppure presso il rivenditore o il produttore al termine della loro durata utile. Devono anche essere osservate tutte le leggi e le normative locali. Il simbolo apposto sul prodotto, nel manuale o sulla confezione richiama l'attenzione su questi termini. Con questo tipo di raccolta differenziata e smaltimento dei prodotti usati si contribuisce in modo sostanziale alla protezione dell'ambiente.
WEEE No: 82898622
9.2 Batterie
Batterie (ricaricabili) non devono essere smaltiti insieme ai rifiuti domestici. I loro componenti devono essere forniti a parte riciclaggio o lo smaltimento, perché gli ingredienti tossici e pericolosi possono danneggiare l'ambiente se non smaltiti in modo sostenibile.
Come consumatore, si è obbligati a restituirli al termine della loro vita utile al produttore, il rivenditore o istituiti a tal fine, i punti di raccolta pubblici gratis. Dettagli regola legge del rispettivo paese. Il simbolo sul prodotto, il manuale di istruzioni e / o la confezione richiama l'attenzione a tali disposizioni. Con questo tipo di materiale di separazione, recupero e smaltimento dei rifiuti di pile (ricaricabili) si effettua un importante contributo alla tutela del nostro ambiente.
D-34000-1998-0099
10 UE Dichiarazione di conformità
CE Con la presente Goobay®, un marchio registrato di Wentronic GmbH, dichiarache il sistema radiofonico è conforme della direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet:
Istruzioni per l'uso
REV2017-01-25
V10.0
