MANUALE UTENTE Lumix HFSA14140E PANASONIC

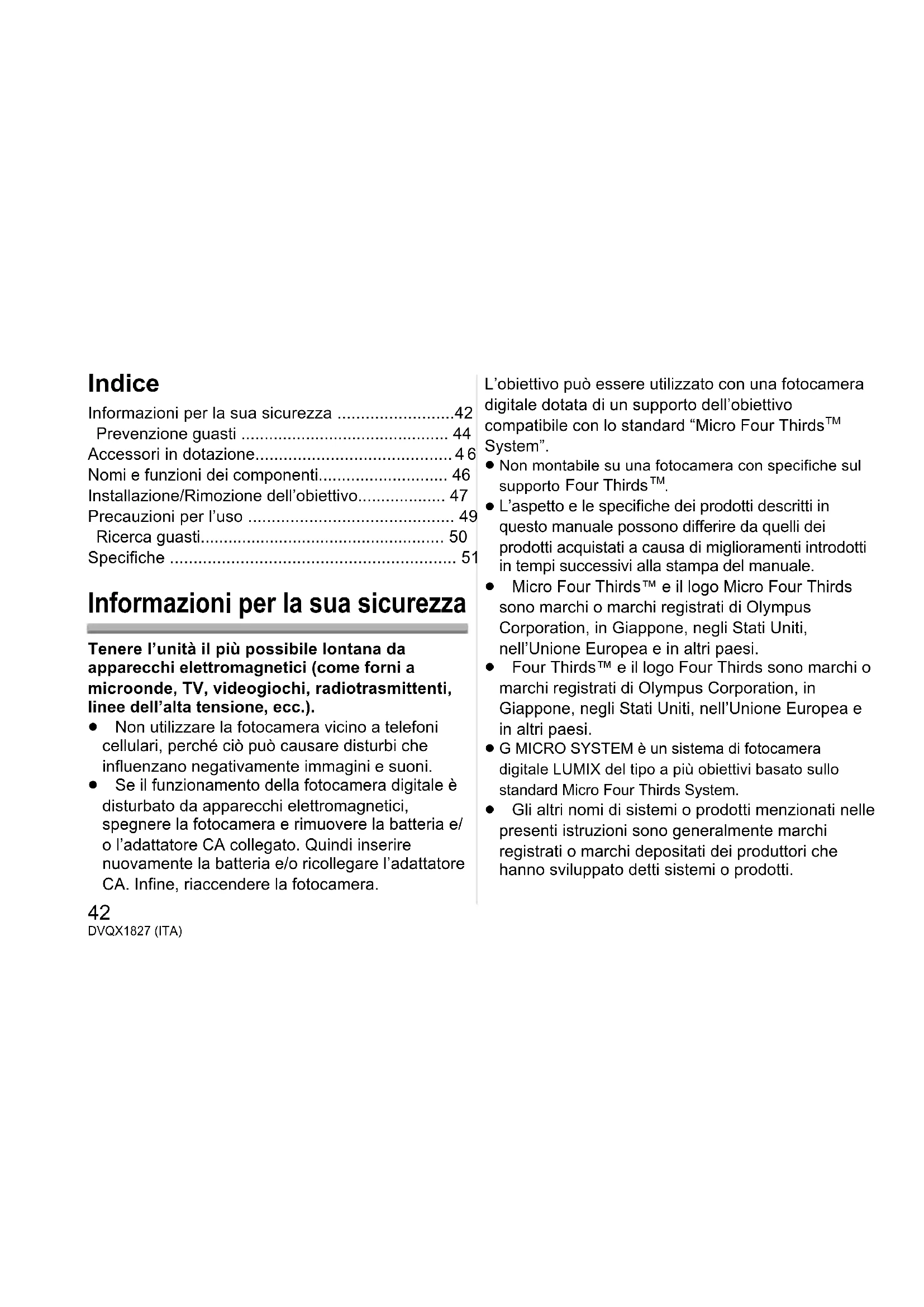

Informazioni per la sua sicurezza 42

Prevenzione guasti 44

Accessori in dotazione 46

Nomi e funzioni dei componenti 46

Installazione/Rimozione dell'obiettivo 47

Precauzioni per l'uso 49

Ricerca guasti. 50

Specifiche 51

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come fornì a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Nonutilizzare la fotocamera vicino a telefoni cellulari,perché ciòpuo causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spagnere la fotocamera e rimuovere la batteria e/ o l'adattatore CA collegato. Quindi inseire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

42

DVQX1827 (ITA)

L'obiettivo può essere utilizzato con una fotocamera digitale dotata di un supporto dell'obiettivo compatibile con lo standard "Micro Four Thirds™ System".

• Non montabile su una fotocamera con specifiche sul supporto Four Thirds™.
• L'aspetto e le specifiche dei prodotti descritti in questo manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale.
• Micro Four Thirds™ e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
  Four Thirds™ e il logo Four Thirds sono marchi o marchi registrati di Olympus Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
• G MICRO SYSTEM è un sistema di fotocamera digitale LUMIX del tipo a più obietti visibilità sullo standard Micro Four Thirds System.
  Gli altri nomi di sistemi o prodotti menzionati nelle presenti istruzioni sono generalmente marchi registrati o marchi depositati dei produttori che hanno sviluppato detti sistemi o prodotti.

-Se vedete quello simbolo-

ITALIANO

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo significato sui prodotti, sull'imballaggio e/o sulle documentazioni o manuale accappagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere smaltiti come rifiuti urbani ma delve essere effettuata una raccolta separata.

Per un trattamento adeguato, recupero e riciccaggio di vecchi prodotti vi Invitation o a segnarliagli apposti puniti di raccolta secondo la legislazione vigente nel vosto paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Custodia dell'obiettivo

Non premere con troppa forza I'obiettivo.
- Quando la superficie della lente è sporca (acqua, olio, impronte, ecc.), l'imagine può risultare deteriorata. Pulire leggermente la superficie della lente con un panno asciutto e morbido prima e dopo aver ripreso delle immagini.
- Quando non si usa l'obiettivo, fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altri particelle si accumulino sull'obiettivo o entrino al suo interno.

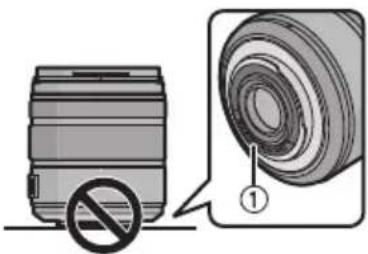

- Per proteggere i punti di contatto dell'obiettivo ①, non posizionare l'obiettivo con la sua superficie di fissaggio rivolta verso il basso. Inoltre, evitare che si sporchino i punti di contatto dell'obiettivo.

DVQX1827 (ITA)

Resistenza alla polvere edagli schizzi

• Il design resistente alla polvere edagli schizzi della fotocamera non impedirà completamente l'ingresso di polvere o goccioline d'acqua. Prendere le seguenti precauzioni per garantire prestazioni soddisfacenti in termini di resistenza alla polvere edagli schizzi. Se I'obiettivo non funziona correttamente, contattare il rivenditore o il Centro Assistenza più vicino.

• Installare su una fotocamera digitale resistente alla polvere edagli schizzi.

• Quando si installa o si rimuove l'obiettivo, fare attenzione che materiali estranei come sabbia, polvere, e goccioline di acqua non aderiscano o penetrino nella gomma sull'innesto dell'obiettivo, nei punti di contatto, nella fotocamera digitale e nell'obiettivo.
• Se l'obiettivoiene esesto a goccioline d'acqua o altri liquidi, rimuoverle con un panno asciutto morbido.
• Per migliorare le prestazioni dell'obiettivo in termini di resistenza alla polvere edagli schizzi, sull'innesto dell'obiettivo è presente una protezione in gomma.
  -La gomma sull'innesto dell'obiettivo lascera segni di striscio sull'innesto della fotocamera

digitale, ma quello non influisce sulle prestazioni.

• Per informazioni sulla sostituzione della protezione in gomma, contattare il Centro Assistenza più vicino.

Informazioni sulla condensa (Appannamento dell'obiettivo)

• La condensa si forma quando cambia la temperature ambiente o l'umidità. Fare attentionione, in quanto cui cause macchie, muffa e malfunzionamento dell'obiettivo.
• Se si verifica della condensa, spegnere la fotocamera digitale ed attendere circa 2 ore. La condensa scomparirà naturalmente quando la temperature della fotocamera digitale si avvicinerà a quella dell'ambiente.

Accessorini dotazione

I codici dei prodotti sono aggiornati a novembre 2019. è possibile che subiscano delle modifiche.

VFC4430 V

21 YC1119 VYF

3514 VFC4605

1 Borsa per I'obiettivo
2 Paraluce
3 Copriobiettivo
4 Copriobiettivo posteriore (Il copriobiettivo posteriore e il copriobiettivo sono installati sull'obiettivo intercambiabile al momento dell'acquisto.)

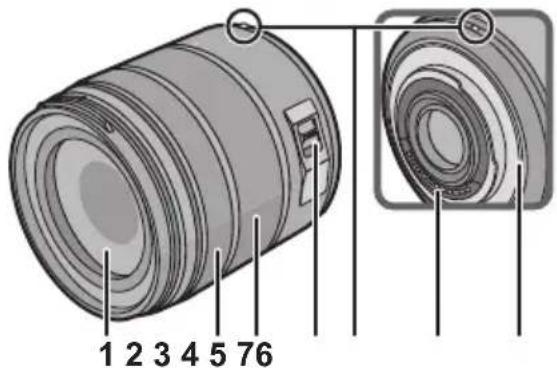

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo
2 Ghiera di messa a fuoco

Ruotare la ghiera di messa a fuoco perMETTERE a fuoco quando I'impostazione è MF (messa a fuoco manuale).
3 Ghiera dello zoom

Ruotare la ghiera dello zoom quando si desidera riprendere immagini ravvicinate (teleobiettivo) o di grande ampiezza (grandangolo).

4 Interruttore O.I.S.

Quando I'obiettivo è installato sulla fotocamera, la funzione stabilizzatore di immagine è impostata in modo da attivarsi se l'interruttore O.I.S. è impostato su [ON].

• Si consiglia di posizionare l'interruttore O.I.S. su [OFF] quando si utilizes un treppiede.
  5 Segno per l'installazione dell'obiettivo
  6 Punto di contatto
  7 Protezione in gomma sull'innesto dell'obiettivo

Nota

• Possono esserci differenze nella messa a fuoco quando si usa lo zoom dopo la messa a fuoco. Mettere nuovamente a fuoco.

• Se i suoni di funzionamento di AF (messa a fuoco automatica) e dello stabilizzatore di imagine disturbano durante la registrazione di video, si consiglia di registrarare come segue:

• Impostare su MF (messa a fuoco manuale) per registrar.

• Impostare il selettore O.I.S. su [OFF] ed usare un treppiede per registrale.

Installazione/Rimozione dell'obiettivo

• Consultareanche leistruzioni per l'uso della fotocamera per informazioni sulla procedura di installatione e disinstallazione della fotocamera.

Controllare che la fotocamera sia spenta.
- Rimuovere il copriobiettivo posteriore dall'obiettivo.

Installazione dell'obiettivo

Allineare i segni per l'installazione dell'obiettivo ④ sul corpo della fotocamera e sull'obiettivo, quindi ruotare I'obiettivo nella direzione indicata alla freccia finché non scatta.

• Non premere il pulsante di sgancio dell'obiettivo ⑥ quando si installa un obiettivo.
• Non tentare di installare l'obiettivo tenendolo diagonalmente rispetto al corpo della fotocamera, per evitare di graffiare il supporto dell'obiettivo.
• Controllare che I'obiettivo sa installato correttamente.
• Ricordarsi di rimuovere il copriobiettivo quando si registra.

Disinstallazione dell'obiettivo

Tenendo premuto il pulsante di sblocco dell'obiettivo 8, ruotare l'obiettivo nella direzione individata alla freccia finché non si arresta, quindi rimuoverlo.

• Installare il copriobiettivo posteriore per evitare di graffiare il punto di contatto.
• Accertarsi di installare il coperchio sul corpo della fotocamera digitale per evitare che sporco e polvere entrino all'interno del corpo della fotocamera.

Installazione del paraluce (Accessorio in dotazione)

Tenere il paraluce come indicato nella figura.

• Tenere il paraluce in modo da evitare di torcerlo o di piegarlo.

1 Allineare il segno per l'installazione sul petalo più corto del paraluce con il segno sull'estremità dell'obiettivo.

2 Ruotare il paraluce nella direzione individata alla freccia finché non si sente uno scatto e quindi allineare il segno di arresto sul petalo più lungo del paraluce con il segno sull'estremità dell'obiettivo.

Rimozione temporanea del paraluce

1 Ruotare il paraluce nella direzione individata alla freccia per rimuoverlo.

2 Rovesciare il paraluce, quindi installerlo come illustrato in precedenza.

Nota

• Quando si riprendono immagini con il flash e il paraluce è installato, la parte inferiore dello schermo può diventare scura e il controllo del flash-po ssere disabilitato, poiché il flash fotografico-po ssere oscurato dal paraluce. Si consiglia di scollegare il paraluce.
• Quando si utilizes la lampada di aiuto AF in condizioni di oscurità, scollegare il paraluce.
• Per evitare di far cadere l'obiettivo, non trasportare mai l'obiettivo tenendo solo il paraluce.

Note sull'uso del filtro

• É possible installare il copriobiettivo o il paraluce con il filtrgo gli installment.
• Se si usano due o più filtri contemporaneamente, parte di un'immagine registrata cui diventare scura.
• Non è possibile installare elementi diversi dai filtri, ad esempio convertitori o adattatori, sulla parte anteriore dell'obiettivo ed usarli in combinazione con questo obiettivo. Se vengono installati elementi di quello tipo, l'obiettivo potrebbe venire danneggiato.

Precazioni per l'uso

Fare attenzione a non lasciar cadere o a non urtare l'obiettivo. Evitare inoltre di esercitare una forte pressione sull'obiettivo.

• Fare attenzione a non far cadere la custodia in cui è stato inserto l'obiettivo in quanto quello-po机械设备. La fotocamera può smettere di funzionare e potrebbe non essere più possibile registrazione delle immagini. Inoltre, l'obiettivo potrebbe venire danneggiato.

Quando si utilizzano pesticidi e altre sostanze volatili nelle vicinanze della fotocamera fare attenzione che non vengano aicontatto con l'obiettivo.

• Se tali sostanze vengono a contatto con l'obiettivo possocono danneggiarlo o provocare il distacco di vernice.

Non trasportare per l'obiettivo quando l'obiettivo è installato sul corpo della fotocamera digitale. Non suntare direttamente l'obiettivo verso il sole o verso intense sorgenti luminose.

• L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi.

• Non utilizzato e non lasciare mai l'unità nelle seguenti condizioni, per evitare problemi di funzionamento.

• Esposta alla luce del sole, o in spiaggio d'estate

• Temperatura e umidità elevate o soggette a grossi sbalzi
• Elevate concentrazioni di sabbia, polvere o sporco
  Dove sono presenti fiamme
• Vicino a caloriferi, condizionatori o umidificatori
• Dove l'unità pou neire a contatto con l'acqua
  Dove sono presenti vibrazioni

• All'interno di un'auto

• Vedereanche leistruzioni per l'uso della fotocamera digitale.

• Quando si preveve di non utilizzato l'unità per un periodo prolongato, si consiglia di porvi accanto un disseccante (silica gel). In caso contrario potrebbero verificarsi dei malfunzionamenti dovuti alla presenza di muffe ecc. Si consiglia di controllare il funzionamento dell'unità prima dell'uso.

• Non lasciare l'obiettivo a contatto per lungo tempo con prodotti in gomma o in plastica.

• Non toccare i contatti elettrici dell'unità. In caso contrario l'unità può guastarsi.
  Non smontare o alterare l'unità.

Non utilizzato benzina, diluenti, alcool o prodotti simili per pulire l'unità.

• L'utilizzo di solventi più danneggiare l'obiettivo o provocare il distacco di vernice.
  Rimuovere la polvere o le impronte digitali eventualmente presenti con un panno morbido e asciutto.
  Utilizzare un panno antipolverere asciutto per rimuovere sporcizia e polvere alla gomma dell'innesto dell'obiettivo, alla ghiera dello zoome e alla ghiera di messa a fuoco.
• Nonutilizzareundetergente da cucina o un panno chimico.

Ricerca guasti

Quando si accende o si spegne la fotocamera digitale o si scuote l'obiettivo, si sente un tintinnio.

• Si tratta del suono del movimento dell'obiettivo e dell'operazione di apertura. Non si tratta di un malfunzionamento.

Specifiche

possibl che le specifie subiscano delle modifiche alla preavviso.

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

"LUMIX G VARIO 14-140 mm/F3.5-5.6 II ASPH./POWER O.I.S."

Supporto Innesto Micro Four Thirds
Lunghezza fiscale f=14 mm a 140 m	equivalente per fotocamera con pellicola da 35 mm: 28 mm a 280 mm)
Costruzione dell'obiettivo	14 elementi in 12 gruppi (3 lenti asferiche, 2 lenti ED)
Tipodi di aperture	7 lamelle diaframma/diaframma con aperture circolare
Apertura massima F3.5 (Grandangolo) a F5.6 (Teleobiettivo)
Valore minimo dell'aperture F22
Profondità di campo	75° (Grandangolo) a 8,8° (Teleobiettivo)
Distanza di messa a fuoco	0,30 m a ∞ [da linea di riferimento distanza di messa a fuoco] (lunghezza fiscale 14 mm a 21 mm), 0,50 m a ∞ [da linea di riferimento distanza di messa a fuoco] (lunghezza fiscale 22 mm a 140 mm)
Ingrandimento massimo dell'immagine	0,25× (equivalente per fotocamera con pellicola da 35 mm: 0,5×)
Stabilizzatore ottico di immagine	Si
Diametro del filtrio 58 mm
Diametro massimo	Ø 67 mm
Lunghezza complessiva	Circa 75 mm (dall'estremità dell'obiettivo alla base del supporto dell'obiettivo)
Massa Circa 265 g
Resistenza alla polvere edagli schizzi	Si
Temperatura operativa raccomandata	0 °C a 40 °C
Umidità relativa accettabile 10%RH	a 80%RH
