BEDIENUNGSANLEITUNG Lumix HFSA14140E PANASONIC

Informationen fur ihre Sicherheit. 12

Vermeidung von Störungen 14

Beiliegendes Zubehr 16

Bezeichnungen und Funktionen der

einalnen Kamerateile 16

Objektiv ansetzen/abnehmen 17

Vorsichtsmaßnahmen 19

Fehlerbehebung 20

Spezifikationen 21

Informationen für ihre Sicherheit

Halten Sie das Gerät so welt wie möglich von Geräten und Einrichtungen fern, die elektromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Höhe von Mobiltelefonen. Es konnten sonst Bild- und Tonstörungen auftreten.

• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehlfunktionen auftreten, schalten Sie die Kamera aus. Nehmen Sie den Akku Heraus und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter wieder ein und schalten Sie die Kamera ein.

Das Objektiv kann mit Digitalk cameras verwendet werden, deren Objektivfassung mit dem "Micro Four Thirds™ System"-Standard kompatibel ist.

• Objektive dieser Ausführung{lüssen sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen.

• Ausstattung und technische Daten der von Ihnern erworbenen Produkte konnen aufgrund technischer Weiterentwicklungen von der Ausstattung und den technischen Daten der in dieser Handbuch beschriebenen Produkte abweichen.

• Micro Four Thirds™ und die für Micro Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympia Corporation in Japan, den USA, der EU und anderen Ländern.

• Four Thirds™ und die für Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Corporation in Japan, den USA, der EU und anderen Ländern.

• Das G MICRO SYSTEM ist ein Digitalkamerasystem aus der LUMIX-Reihe mit Wechselobjektiven auf Grundlage des Micro-Four-Thirds-Standards.

• Andere Namev von Systemen oder Produktien welche in dieser Bedienungsanleitung genannot werden, sind normalerweise Warenzeichen oder eingetragene Warenzeichen der Hersteller dieser Produkte oder Systeme.

DEUTSCH

-Bedeutung des nachstehend abgebildeten Symbols

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmull gegeben werden)durfen.

Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, halten Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menslich Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an ihren ortlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfalls Strafgelder verhängt werden.

Vermeidung von Störungen

Objektivpflege

• Üben Sie keinen zu starken Druck auf das Objektiv aus.
  Schmutz auf dem Objektiv (Wasser, Öl, Fingerabdrücke usw.) kann zu schlechteren Bildern führen. Wischen Sie die Objektivoberfläche vor und nach dem Fotografieren vorsichtig mit einem weichen, trockenen Tuch ab.
• Wenn das Objektiv nicht verwendet wird, bringen Sie den vorderen und hinteren Objektivdeckel an, damit sich keine Staub- oder anderen Partikel auf der Linse oder im Objektiv ansammeln.

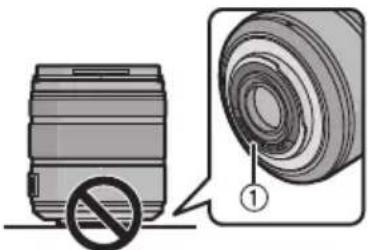

• Platzieren Sie das Objektiv nicht mit der Befestigungsseite nach unten, damit die Kontaktpunkte ① des Objektivs nicht beschädigt werden. Achten Sie außer dem darauf, dass die Kontaktpunkte des Objektivs nicht verschmutzen.

Staub- und Spritzwasserschutz
Die staub- und spritzwassergeschützte Konstruktion der Kamera verhindert nicht vollständig das Eindringen von Staub oder Wassertropfen. Treffen Sie die folgenden Vorsichtsmaßnahmen, um einen angemessenen Staub- und Spritzwasserschutz zu gewährleisten. Wenn das Objektiv nicht richtig Funktioniert, wenden Sie sich an ihren Handler oder Ihr nachstgelegenes Service-Center.
- Bringen Sie das Objektiv an eine Digitalkamera an, die staub- und spritzwasserdicht ist.
- Achten Sie beim Anbringen und Entfernen des Objektivs darauf, dass keinerlei Fremdmaterial wie Sand, Staub, Wassertropfen usw. auf Objektivfassungsgummi, Kontaktpunkte, Digital-Kamera und Objektiv gelangen.
- Wenn das Objektiv Spritzwasser oder anderen Flüssigkeiten ausgesetzt wurde, wischen Sie es mit einem weichen, trockenen Tuch ab.
- Zur Verbesserung der Staub- und Spritzwasserdichtigkeit des Objektivs ist ein Objektivfassungsgummi am Bajonett angebracht. - Durch das Objektivfassungsgummi kommt es zu Schleifspuren an der Digital-Kamera. Dadurch wird die Leistung jedoch nicht beeinträchtigt.

• Für Informationen zum Wechseln des Objektivfassungsgummis wenden Sie sich an Ihr nachstgelegenes Service-Center.

■ Hinweise zu Kondensation (Beschlagen des Objektivs)

• Kondensation tritt auf, wenn Umgebungstemperatur oder Luftfeuchtigkeitändern. Seien Sie vorsichtig, da dies Ablagerungen am Objektiv, Schimmelbildung und Funktionstörungen verursichen kann.
• Wenn Kondensation auftritt, schalten Sie die Digital-Kamera aus und warten ca. 2 Stunden lang. Die Kondensation hört von selbst auf, wenn sie die Digital-Kamerattemperatur an die Umgebungstemperatur annahert.

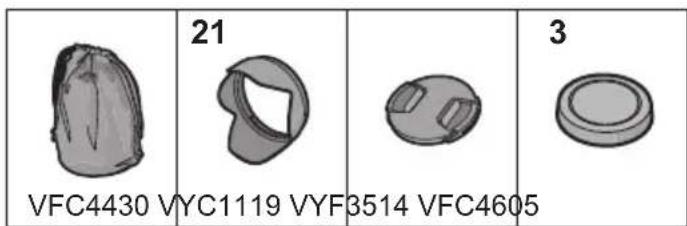

Beiliegendes Zubehör

Die Produktnummern beziehen sich auf den Stand von März 2019. Änderungen sind vorbehalten.

1 Objektivbeutel
2 Gegenlichtblende
3 Objektivdeckel
4 Hinterer Objektivdeckel (Beim Kauf sind der wichtere Objektivdeckel und der Objektivdeckel auf das Wechselobjektiv aufgesetzt.)

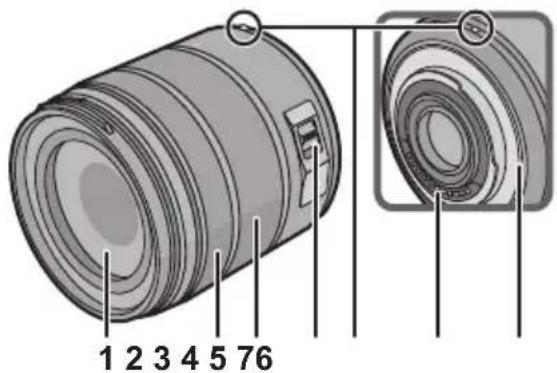

Bezeichnungen und Funktionen der einzelnen Kamerateile

1 Linsenfläche
2 Scharfenring

In der MF-Einstellung (manueller Fokus) drehen Sie zum Scharfstellen den Fokusring.
3 Zoomring

Drehen Sie am Zoomring, wenn Sie Aufnahmen mit Tele oder Aufnahmen mit Weitwinkel machen möhlen.

4 O.I.S.-Schalter

Wenn das Objektiv an der Kamera angebracht und der O.I.S.-Schalter auf [ON] eingestellt ist, wird die Bildstabilisatorfungtion aktiviert.
- Es empfeihlt sich, den O.I.S.-Schalter auf [OFF] zu stellen, wenn Sie ein Stativ verwenden.
5 Markierung zum Ansetzen des Objektivs
6 Kontaktpunkt
7 Objektivfassungsgummi

Hinweis

• Der Scharfepunkt kann sich verschieben, wenn Sie nach der Scharfstellung den Zoom benutzen. Wiederholen Sie die Scharfstellung.
• Wenn die Betriebsgeräusahe von AF (Autofokus) und Bildstabilisator bei der Videoaufnahme störend sind, wird empfohlen, die Aufnahme wie folgt durchzuführen:

Wahlen Sie zum Aufnahme die Einstellung MF (Manueller Fokus) aus.
- Stellen Sie für die Aufnahme den O.I.S.-Schalter auf [OFF] und verwenden Sie ein Stativ.

Objektiv ansetzen/abnehmen

Informationen zum Aufsetzen und Abnehmer des Objektivs finden Sie auch in der Bedienungsanleitung der Kamera.
- Stellen Sie sicher, dass die Kamera ausgeschaltet ist.
- Entfernen Sie den hinteren Objektivdeckel vom Objektiv.

Das Objektiv aufsetzen

Richten Sie die roten Markierungen zum Ansetzen des Objektiv auf Kameragehäuse und Objektiv aneinander aus und drehen Sie das Objektiv in

Pfeilrichtung, bis es hörbar einrastet.

• Drücken Sie nicht die Objektivfreigabetaste (B) wenn Sie ein Objektiv anschließen.
  Versuchen Sie niemals, das Objektiv schrag zum Gehäuse anzusetzen, da die Objektivfassung beschädigt werden können.
• Uberprüfen Sie, ob das Objektiv richtig aufgesetzt ist.
• Entfernen Sie beim Aufnehmen unbedingt den Objektivdeckel.

Das Objektiv abnehmer

Drehen Sie beim Betätigkeiten Objektivfreigabetaste das Objektiv in Pfeilrichtung bis zum Anschlag und entfernene Sie es.

• Setzen Sie den hinteren Objektivdeckel auf, um die Kontakte der Objektivfassung nicht zu beschädigen.
• Achten Sie darauf, den Kameradeckel an der Digital-Kamera anzubringen, um zu verhindern, dass Staub und Verschmutzungen in das Kameragehäuse gelangen.

Gegenlichtblende aufsetzen (Mitgeliefertes Zubehör)

Halten Sie die Sonnenblende · Halten Sie die mit ihren Fingern fest, um sie wie im Bild gezeigt zu positionieren. Sonnenblende nicht so fest, dass sie verdrecht oder verbogen wird.

1 Richten Sie die Markierung ©, die sich am kurzen Blatt der Gegenlichtblende befindet, an der Markierung am Rand des Objektivs aus.

2 Drehen Sie die Gegenlichtblende in Pfeilrichtung, bis ein Klicken zu horen ist, und richten Sie die Stop-Markierung (D), die sich am langen Blatt der Gegenlichtblende befindet, an der Markieru Objektivs aus.

Gegenlichtblende auf dem Objektiv aufbewahren

1 Drehen Sie die Gegenlichtblende in Pfeilrichtung, um sie abzunehmen.

2 Drehen Sie die Gegenlichtblende um und setzen Sie sie wie oben beschrieben wieder auf.

Hinweis

• Wenn Sie Aufnahmen mit Blitzlicht und Gegenlichtblende machen, kann der untere Teil des Bildschirms dunkel erscheinen. Außendem Funktioniert möglicherweise die Blitzsteuerung nicht, weil das Blitzlicht durch die Gegenlichtblende verdeckt wird. Wir empfehlen, bei Blitzaufnahmen die Gegenlichtblende abzunehmen.
• Nehmen Sie die Gegenlichtblende ab, wenn Sie bei weniger Licht mit der AF-Hilfslampe arbeiten.
  Um ein Herunterfallen des Objektivs zu vermeiden, sollen den Sie das Objektiv beim Tragen niemals nur an der Gegenlichtblende festhalten.

■ Hinweise zum Verwenden von Filtern

• Es ist möglich, den Objektivdeckel und die Gegenlichtblende bei bereits aufgesetzten Filtern zu verwenden.
• Wenn Sie zwei oder mehr Filter gleichzeitig verwenden, kann es zu einer Verdunklung von Teilen des aufgenommenen Bildes kommt.
• Außer Filtern können keine anderen Objekte – etwa Vorsatzlinsen oder Adapter – vor dem Objektiv angebracht und in Kombination mit diesen Objektiv verwendet werden. Durch Anbringen solcher Objekte kann es zu Beschädigungen des Objektivs kommt.

Vorsichtsmaßnahmen

Achten Sie daraufuf, das Objektiv nicht fallen zu halten und keinen starken Stößen auszusetzen. Üben Sie keinesfalls zu starken Druck auf das Objektiv aus.

• Achten Sie auch darauf, dass die Tasche, in der Sie das Objektiv aufbewahren, nicht herunterfällig, Denn das Objektiv konnte sonst schwer beschädigt werden. Unter Umständen Funktioniert dann auch die Kamera nicht mehr und kann keine Bilder mehr aufzeichnen. Außen dem kommt es möglicherweise zu Beschädigungen des Objektivs.

Wenn in der Umgebung der Kamera Pesticide oder andere flüchtige Substanzen verwendet werden, müssen Sie davon sorgen, dass diese Stoffe nicht in Kontakt mit der Obektivoberfläche kommt.

• Falls solche Substanzen auf das Objektiv gelangen, konnten sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.

Ist ein Objektiv an der Kamera angebracht, tragen Sie die Kamera nicht am Objektiv.

Richten Sie das Objektiv nicht gegen die Sonne oder andere starke Lichtquellen.

Das Objektiv konnte zu viel Licht aufnehmen, was zu Branden oder Fehlfunktionen führen kann.
- Keinesfalls darf das Gerät unter den folgenden Bedingungen benutzt oder aufbewährt werden, da dies zu Defekten oder Funktionstörungen führen kann.

• Bei direktem Sonnenlicht oder im Sommer an der Kuste
• An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo starke Änderungen bei Temperatur und Feuchtigkeit erfolgen
• An Orten mit hoher Konzentration von Sand, Staub oder Schmutz
• Bei einem Brand
• In der Höhe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
• Wo Wasser das Gerät benässen kann

• Wo Erschütterungen vorhanden sind
  -In einem Fahrzeug

• Weiter Informationen finden Sie auch in der Bedienungsanleitung der Kamera.

• Wenn für längerere Zeit kein Einsatz erfolgt, lagern Sie das Objektiv gemeinsam mit einem Trocknungsmittel (Silica-Gel). Ohne ausreichende Trocknung kann die Einsatzfähigkeit des Objektivs durch Schimmel usw.

20

DVQX1827 (GER)

beeinträchtigt oder der Einsatz vollig unmöglich werden. Es wird empfohlen, die Funktionsfähigkeit des Gerätes vor dem Gebrauch zu prufen.

• Stellen Sie sicher, dass das Objektiv nicht über einen längeren Zeitraum in Kontakt mit Gummi-oder Plastikprodukten kommt.
• Berühren Sie nicht die elektrischen Kontakte des Gerätes. Dadurch kann es zu einem Defekt am Gerätkommen.
• Nehmen Sie das Gerät nicht auseinander undnehmen Sie keine Veränderungen davon vor.

Verwenden Sie zur Reinigung der Geräte kein Waschbenzin, Alkohol oder ähnliche Reinigungsmittel.

• Lösungsmittel konnen zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
  Staub und Fingerabrickslaffen sich mit einem weichen, trockenen Tuch entfern.
• Verwenden Sie ein trockenes Staubtuch, um Schmutz und Staub von Objektivfassungsgummi, Zoom-Ring oder Fokusring zu entfern.
• Verwenden Sie keine Kuchenspulmittel oder mit Chemikalien getränkte Tücher.

Fehlerbehebung

Beim Ein- oder Ausschalten der Digitalkamera oder beim Schütteln des Objektivs ist ein Pattern o. ä. zu horen.

• Dieses Gerausch entsteht durch die Bewegung des Objektivs und die Betätigung der Blende. Es handelt sich nicht um eine Fehlfunktion.

Spezifikationen

Die Spezifikationen können ohne Ankündigung geändert werden.

WECHSELOBJEKTIV FÜR DIGITAL-KAMERA

"LUMIX G VARIO 14- 140 mm/F3.5- 5.6II ASPH./POWER O.I.S."

Objektivbajonett Micro Four Thirds-Fassung
Brennweite	f=14 mm bis 140 mm (Kleinbild-Äquivalent: 28 mm bis 280 mm)
Objektivaufbau	14 Elemente in 12 Gruppen (3 asphärische Linsen, 2 ED-Linsen)
Blende 7 Blendenlamellen/runde Öffnungsblende
Maximale Blendenöffnung F3.5 (Weitwinkel) bis F5.6 (Tele)
Minimale Blende F22
Bildwinkel	75° (Weitwinkel) bis 8,8° (Tele)
Schärfebereich	0,30 m bis ∞ [von der Bezugslinie für Fokusentfernung] (Brennweite 14 mm bis 21 mm), 0,50 m bis ∞ [von der Bezugslinie für Fokusentfernung] (Brennweite 22 mm bis 140 mm)
Maximale Vergrößerung	0,25× (Kleinbild-Äquivalent: 0,5×)
Optischer bildstabilisator Ja
Filterdurchmesser	58 mm
Max. Durchmesser	Ø 67 mm
Gesamtlänge	Ca. 75 mm (vom vorderen Ende des Objektivs bis zum Ende des Objektivbajonetts)
Gewicht	Ca. 265 g
Staub- und Spritzwasserschutz	Ja
Empfohlene Betriebstemperatur	0 °C bis 40 °C
Zulässige relative Luftfeuchtigkeit	10%RH bis 80%RH
