MANUALE UTENTE HES200 PANASONIC

1 Superficie del objetivo

2 Anillo de aperture

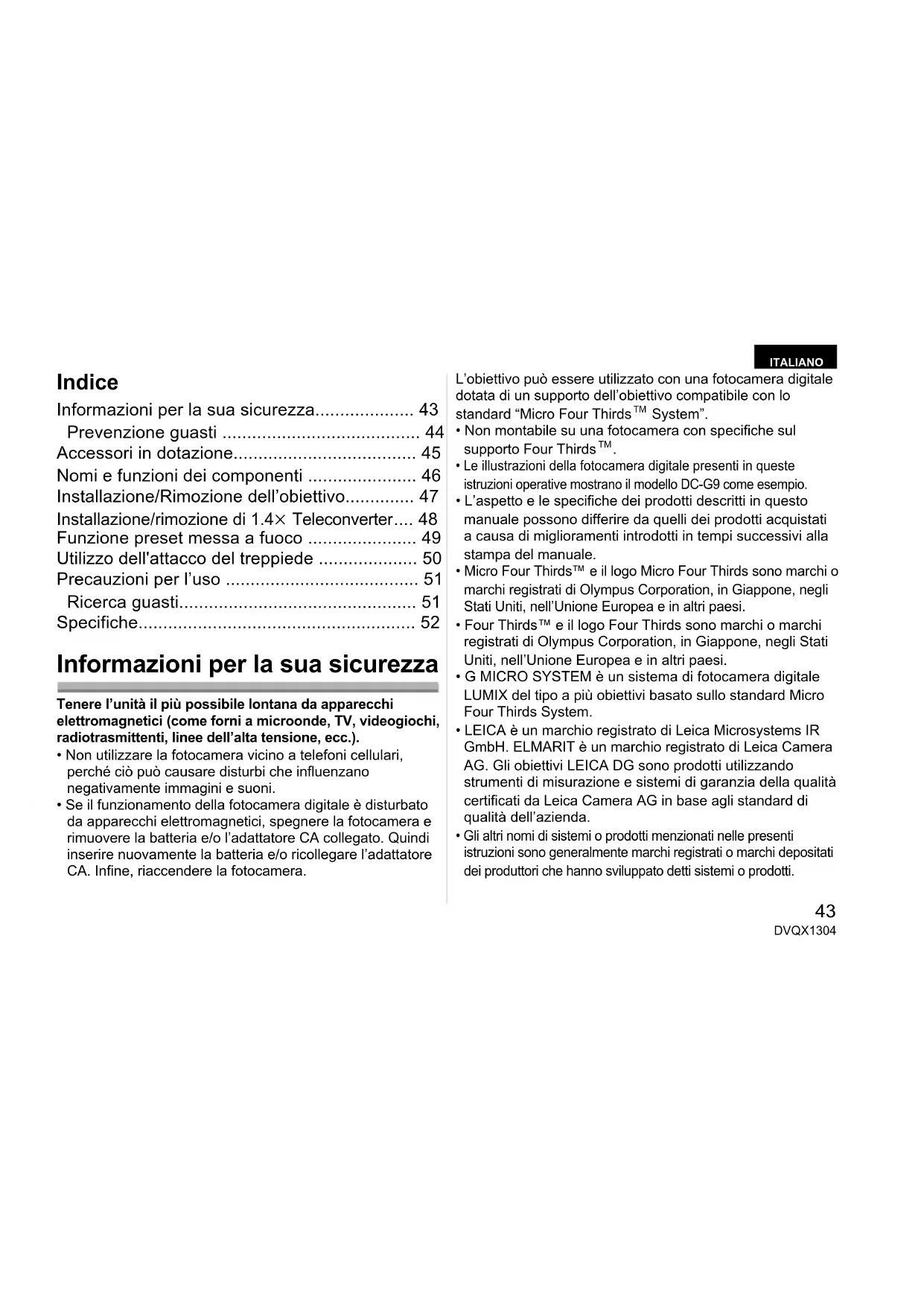

Informazioni per la sua sicurezza 43

Prevenzione guasti 44

Accessori in dotazione 45

Nomi e funzioni dei componenti 46

Installazione/Rimozione dell'obiettivo 47

Installazione/rimozione di 1.4× Teleconverter.... 48

Funzione preset messa a fuoco 49

Utilizzo dell'attacco del treppiede 50

Precauzioni per l'uso 51

Ricerca guasti. 51

Specifiche 52

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come fornì a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzato la fotocamera vicino a Telefoni cellulari, perché ciò cui potro causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi insere nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

ITALIANO

L'obiettivo può essere utilizzato con una fotocamera digitale dotata di un supporto dell'obiettivo compatibile con lo standard "Micro Four Thirds™ System".

• Non montabile su una fotocamera con specifiche sul supporto Four Thirds™.
• Le illustrazioni della fotocamera digitale presenti in queste istruzioni operative mostrano il modello DC-G9 come esempio.
• L'aspetto e le specifiche dei prodotti descritti in quello manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale.
• Micro Four Thirds™ e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
• Four Thirds™ e il logo Four Thirds sono marchi o marchi registrati di Olympus Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
• G MICRO SYSTEM è un sistema di fotocamera digitale LUMIX del tipo a più obietti basato sullo standard Micro Four Thirds System.
• LEICA è un marchio registrato di Leica Microsystems IR GmbH. ELMARIT è un marchio registrato di Leica Camera AG. Gli obietti LEICA DG sono prodotti utilizzando strumenti di misurazione e sistemi di garanzia della qualità certificati da Leica Camera AG in baseagli standard di qualità dell'azienda.
• Gli altri nomi di sistemi o prodotti menzionati nelle presenti istruzioni sono generalmente marchi registrati o marchi depositati dei produttori che hanno sviluppato detti sistemi o prodotti.

-Se vedete quello simbolo

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo symbolo sui prodotti, sull'imballaggio e/sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e

riciclaggio di vecchi prodotti vi invitiamo a portarli negli apposti punti di raccolta secondo la legislazione vigente nel vosto paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e risciclaggio, vi invitiamo a contattare il vosto comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Custodia dell'obiettivo

• Questo obiettivo è resistente alla polvere eagli schizzi.
  Quando si usa l'obiettivo fare attenzione a quanto segue.
  Se l'obiettivo non funziona correttamente, contattare il rivenditore o il Centro Assistenza più vicino.
• Installare l'obiettivo su una fotocamera digitale resistente alla polvere eagli schizzi. L'obiettivo non è stato progettato per resistere alla polvere edagli schizzi

quando viene installato su una fotocamera digitale non resistente alla polvere eagli schizzi.

• Quando si installa o si rimuove l'obiettivo, fare attenzione che materiali estranei come sabbia, polvere, e goccioline di acqua non aderiscano o penetrino nella gomma sull'innesto dell'obiettivo, nei punti di contatto, nella fotocamera digitale e nell'obiettivo.

• Questo obiettivo non è impermeabile e non può essere utilizzato per scattare fotto subacquee. L'obiettivo è costruito in modo da prevenir l'ingresso di schizzi. Se sull'obiettivo finiscono degli schizzi, ecc., dopo l'utilizzo rimuoverli con un panno morbido e asciutto.

• Per migliorare la resistenza alla polvere eagli schizzi di questo obiettivo, nella sezione di innesto dell'obiettivo è presente una protezione in gomma. Dopo aver cambiato obiettivo diverse volte, potreste rilevare che la protezione in gomma ha lasciato un segno sulla sezione di innesto del corso della fotocamera digitale. Questo non pregiudica le prestazioni.

Per informazioni sulla sostituzione della protezione in gomma, contattare il rivenditore o il Centro Assistenza più vicino.

Non premere con troppa forza I'obiettivo.
- Quando la superficie della lente è sporca (acqua, olio, impronte, ecc.), l'imagine può risultare deteriorata. Pulire leggermente la superficie della lente con un panno asciutto e morbido prima e dopo aver ripreso delle immagini.

• Per evitare che polvere ed altri particelle si accumulino sull'obiettivo o penetrino al suo interno, fissare il copriobiettivo posteriori quando non si utilizza l'obiettivo.

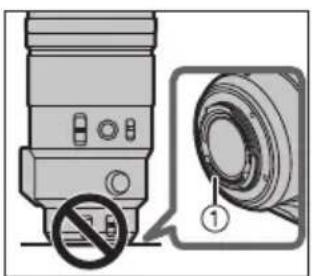

  Per proteggere i punti di contatto dell'obiettivo ① non posizionare I'obiettivo con la sua superficie di fissaggio

rivolta verso il basso. Inoltre, evitare che si sporchino i punti di contatto dell'obiettivo.

Informazioni sulla condensa (Appannamento dell'obiettivo)

• La condensa si forma quando la temperature ambiente o l'umidità cambiano. Fare attenzione, perché questo può sporcare l'obiettivo e portare alla generatione di muffe o a malfunzionamento.
• Se si forma della condensa, spegnere la fotocamera e non toccarla per un paio due ore. Una volta che la temperature della fotocamera ritorna ai valori dell'ambiente circostante l'appannamento scomparirà naturalmente.

Accessor in dotazione

I codici dei prodotti sono aggiornati a novembre 2017. è possibile che subiscano delle modifiche.

SFC0360

DVZE1018Z

1GE1Z253Z VFC4605

SYQ0680

DMW-TC14*1

DVXE1027Z*2 VFC4460

DVGX1115Z VFC4605

1 Borsa per l'obiettivo
2 Paraluce
3 Copriobiettivo
4 Copriobiettivo posteriore
5 Attacco treppiede esterno

6 1.4× Teleconverter
7 Borsa per I'obiettivo
8 Copriobiettivo
9 Copriobiettivo

1 É prevista la commercializzazione di 1.4× Teleconverter (DMW-TC14) come accessorio opzionale.
2 É disponible per l'acquisto come un unico set che comprende un copriobiettivo ed un copriobiettivo.
- Il copriobiettivo posteriore e il copriobiettivo sono installati sull'obiettivo intercambiabile e su 1.4 × Teleconverter al momento dell'acquisto.

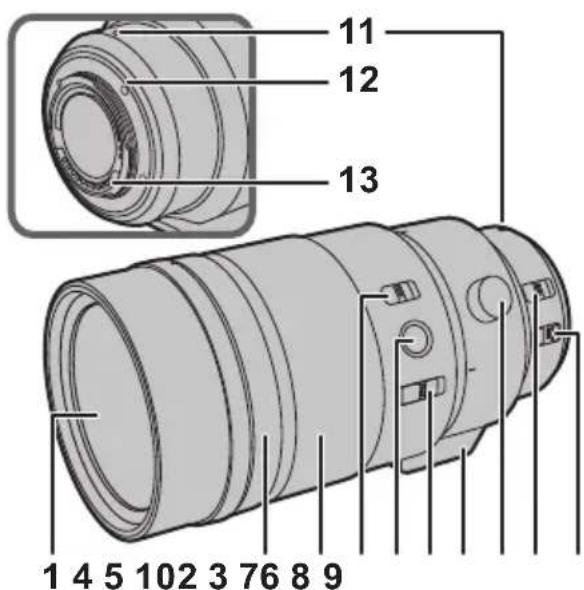

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo

2 Ghiera dell'aperture

Ruletarla per regolare il valore dell'apertura.

• Se si selezione la modalità AE a priorità di aperture o la modalità Esposizione manuale, verrà abilitato il valore dell'aperture impostato sulla ghiera.
• Se si posizione la ghiera dell'apertura su [A], verrà abilitato il valore dell'apertura impostato alla fotocamera.
  3 Ghiera di messa a fuoco

46

DVQX1304

Ruotare esta ghiera per eseguire la messa a fuoco quando si riprendono delle immagini in modalità Messa a fuoco manuale (MF).

4 Selettore gamma distance messa a fuoco

[FULL]: La distanza utile di messa a fuoco è di 1,15 ma .

[3m-∞]: La distance utile di messa a fuoco è di 3,0 ma. La messa a fuoco automatica sare più rapida.

5 Pulsante messa a fuoco (P49)

6 Selettore della messa a fuoco (P49)

7 Attacco treppiede (P50)

8 Manopola blocco orientamento (P50)

9 Interruftore [AF/MF]

Consente di passare alla messa a fuoco automatica (AF) alla messa a fuoco manuale (MF) e viceversa.

• Quando il selettore [AF/MF] sull'obiettivo è posizionato su [MF] o quando è selezionata la modalità [MF] sulla fotocamera, la messa a fuoco manuale (MF) è abilitata.

10 Interrupttore O.I.S.

Quando l'obiettivo è installato sulla fotocamera la funzione di stabilizzazione è attenuata se l'interruttore O.I.S. è positioningato su [ON].

• Si consiglia di posizionare l'interruttore O.I.S. su [OFF] quando si utilizes un treppiede.
  11 Segno per l'installazione dell'obiettivo
  12 Protezione in gomma sull'innesto dell'obiettivo
  13 Punto di contatto

Nota

• É possibile che venga registrato il suono di funzionamento quando si attiva la Messa a fuoco automatica nelle registra un video. Se il suono disturba, racommandiamo di effettuire la registrazione con una funzione come Messa a fuoco manuale (MF) per bloccare la messa a fuoco.

• Se si imposta O.I.S. su [ON] quando si riprende un'immagine in movimento, è possible che il suono prodotto dal funzionamento dello stabilizzatore venga registrato. Se questo dovesse rappresentare un problema, si consiglia di posizonzare il selettore O.I.S. su [OFF] e di installare la fotocamera su un treppiede.

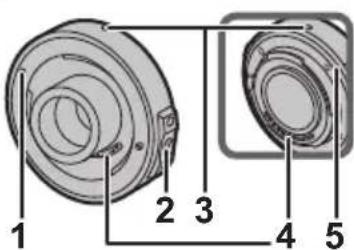

1.4× Teleconverter

1 Segno per l'installaz
2 Pulsante di sblocco dell'obiettivo
3 Segno per l'installazione dell'obiettivo
4 Punto di contatto
5 Protezione in gomma sull'innesto dell'obiettivo

Installazione/Rimozione dell'obiettivo

Per informazioni su come installare e rimuovere l'obiettivo, consultare le istruzioni per l'uso della propria fotocamera digitale.
- Prima di installare o rimuovere l'obiettivo, verificare che la fotocamera digitale sia spenta.
- Prima di installare l'obiettivo sulla fotocamera digitale, rimuovere il copriobiettivo posteriore. (1, 2)
Per evitare che polvere ed alte particelle si accumulino sull'obiettivo o penetrino al suo interno, fissare il copriobiettivo/copriobiettivo posteriore dato aver rimioso l'obiettivo alla fotocamera digitale.

Installazione dei filtri

• Se si usano due o più filtri contemporaneamente, parte di un'imagine registrata cui diventare scura.
• É possibile installare il copriobiettivo o il paraluce con il filtro già installato.
  Non è possibile installare una lente o adattatore di conversione all'estremità dell'obiettivo ed uso in combinazione con questo obiettivo. Non installare componenti diversi dai filtri. Farlo può danneggiare l'obiettivo.

Installazione del paraluce

1 Ruotare la vite del paraluce nella direzione indicata alla freccia per allentarla (0).
2 Inserire il paraluce finché non si arresta (2).
3 Ruotare la vite del paraluce nella direzione individata alla freccia per fissare saldamente il paraluce (6).

Nota

• Quando si utilizes la).[obiettivo con il paraluce, verificare che la vite del paraluce non si sua allentata.
• Quando si riprendono immagini con il flash e il paraluce è installato, la parte inferiore dello schermo più diventare scura e il controllo del flash più essere disabilitato, poiché il flash fotografico più essere oscurato dal paraluce. Si consiglia di scollegare il paraluce.
• Durante il trasporto, è possible installare temporaneamente il paraluce al contrario.
  Non trasportare I'obiettivo tenendolo solo per il paraluce.

Installazione/rimozione di 1.4× Teleconverter

• Il teleconverter è utilizzabile solo in combinazione con lo stato obiettivo (H-ES200). (Informazioni aggiornate a novembre 2017).
• Per le informazioni più aggiornate sugli obiettivi compatibili diversi da quello obiettivo, consultare il site web di Panasonic.
• Non installare parti diverse da un obiettivo compatibile. Farlo cui danneggiare l'obiettivo o il teleconverter o influenzare negativamente le sue prestazioni.
• Prima di installare o rimuovere il teleconverter, verificare che la fotocamera digitale sia spenta.
  Rimuovere il copriobiettivo ed il copriobiettivo posteriore.

Per installare il teleconverter

1 Allineare il segno per l'installazione A sul teleconverter con il segno per I'installazione dell'obiettivo B sull'obiettivo (1), e ruotare il teleconverter nella direzione della

freccia sino a che non si除去 un clic. (2)

2 Allineare il segno per l'installazione dell'obiettivo sul teleconverter con il segno per l'installazione dell'obiettivo sulla fotocamera digitale (3), e ruotare l'obiettivo nella

direzione della freccia sino a che non si sente un cli.c. (4)

• Quando si installa l'obiettivo sulla fotocamera digitale, non premere il pulsante di sblocco dell'obiettivo (E) ed il pulsante di sblocco sul teleconverter.

Per rimuovere il teleconverter

1 Tenendo premuto il pulsante di sblocco dell'obiettivo e sulla fotocamera digitale, ruotare l'obiettivo con installato il teleconverter nella direzione della freccia sino a che si ferma e rimuoverlo (1, 2).

2 Tenendo premuto il pulsante di sblocco sul teleconverter, ruotare il teleconverter nella direzione della freccia sino a che si ferma e rimuoverlo (3, 4).

Nota

• Quando è installato il teleconverter, l'apertura verrà impostata ad uno stop in più rispetto al valore indicesulla ghiera dell'apertura.
• Quando si aggiorna il firmware dell'obiettivo alla versione più recente, rimuovere il teleconverter prima di effettuire l'aggiornamento.

Funzione preset messa a fuoco

È possibile richiamare una posizione di messa a fuoco memorizzata nella memoria dell'obiettivo. Inoltre, la messa a fuoco più essere bloccata.

(Per memorizzare una posizione di messa a fuoco nella memoria dell'obiettivo)

1 Posizione are il selettore della messa a fuoco su [MEMORY] (1).
2 Regolare la messa a fuoco nella posizione che si desidera memorizzare.
3 Premere il pulsante di messa a fuoco (2) per memorizzare la posizione di messa a fuoco.

• La posizione di messa a fuoco memorizzata rimarrà attiva sino a che non si memorizza una nuova posizione.

(Per richiamare la posizione di messa a fuoco memorizzata)

4 Posizione are il selettore della messa a fuoco su [CALL] (1).

5 Premere il pulsante di messa a fuoco (2) per richiamare la posizione di messa a fuoco memorizzata.

• [MF] viene temporaneamente abilitato quando viene tenuto premuto il pulsante di messa a fuoco.
• Anche quando il selettore del range di distance di messa a fuoco viene impostato su [3m - ] , è possibile richiamare una posizione di messa a fuoco nel range 3,0m . Se si rilascia il pulsante di messa a fuoco, tuttavia, la posizione di messa a fuoco si sposterà alla posizione limite (3,0m)
• Raccomandiamo di impostare il selettore del range della distance di messa a fuoco su [FULL] quando si usa la funzione di preset della messa a fuoco.

■ Blocco della messa a fuoco

1 Impostare il selettore della messa a fuoco su [Fn] (1).
2 Premere il pulsante di messa a fuoco (2).
- La messa a fuoco viene bloccata quando viene tenuto premuto il pulsante di messa a fuoco.
- É possibleanche richiamareuna funzione impostata su una fotocamera digitale che supporta la funzione [Fn].

Nota

• Prima di rimuovere l'obiettivo, verificare che la fotocamera digitale sia spenta. Se l'obiettivoiene rimioso nelle la fotocamera digitale è accesa, la posizione di messa a fuoco non verrà memorizzata.

Utilizzo dell'attacco del treppiede

Quando si usa un treppiede, fissarlo all'attacco treppiede dell'obiettivo.

• Raccomandiamo di evitare di fissare il treppiede all'attacco treppiede della fotocamera digitale per evitare danni all'ol verificarsi quando si trasporta

• Nei seguenti casi, prima di fissare un treppiede, fissare all'obiettivo l'attacco treppiede esterno in dotazione:

• Quando I'obiettivo o la fotocamera digitale vengono a contatto con il treppiede

• Quando si usa un battery grip che viene a contatto con il treppiede

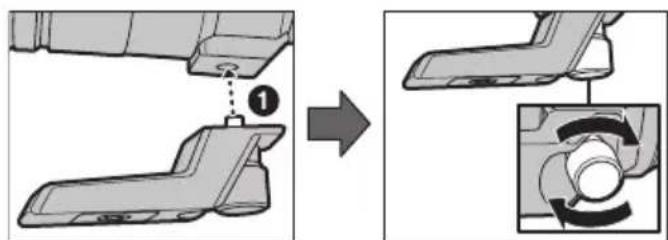

Installazione dell'attacco del treppiede esterno (in dotazione)

1 Inserire la vite di fissaggio dell'attacco del treppiede esterno nell'attacco del treppiede dell'obiettivo. (1)

2 Ruotare la vite di fissaggio dell'attacco del treppiede esterno in direzione delle frece per fissarlo saldamente.

• Controllare che la vite di fissaggio dell'attacco del treppiede esterno non sua allentata prima dell'utilizzo.
  Non colpire o aplicare una forte pressione sull'attacco treppiede esterno.

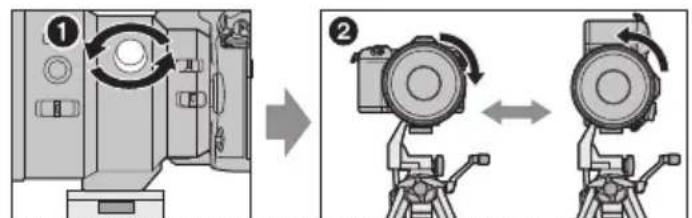

Modifica dell'orientamento verticale/orizzontale

E possibile allentare la manopola di blocco dell'orientamento (1) per ruotare l'obiettivo insieme alla fotocamera digitale (2).

In quello modo, è possibile passare velocamente dall'orientamento verticale a quello orizzontale nelle si usa il treppiede.

• Dop o aver modificato l'orientamento, stringere a fondo la manopola di blocco dell'orientamento e verificare che non sua allentata.

Precazioni per l'uso

Fare attenzione a non lasciar cadere o a non urtare l'obiettivo. Evitare inoltre di esercitare una forte pressione sull'obiettivo.

• Fare attentzione a non far cadere la custodia in cui è stato inserto l'obiettivo in quanto quello può danneggiarsi. La fotocamera può smettere di funzionare e potrebbe non essere più possibile registrare delle immagini.
• Quando si trasporta la fotocamera con l'obiettivo installato, sostenere sua fotocamera digitale che l'obiettivo.

Quando si utilizzano pesticidi e altre sostanze volatili nelle vicinanzi della fotocamera fare attenzione che non vengano aicontatto con l'obiettivo.

• Se tali sostanje vengono a contatto con l'obiettivo possono danneggiarlo o provocare il distacco di vernice.

Non suntare direttamente I'obiettivo versus il sole o versus intense sorgenti luminose.

• L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi.

• Evitare di usare o lasciare l'obiettivo in uno dei seguenti luoghi perché questo poto causare problemi operativi o malfunzionamento:

• Esposta alla luce del sole, o in spiaggio d'estate

• Temperatura e umidità elevate o soggette a grossi sbalzi
  Elevate concentrazioni di sabbia, polvere o sporco
  Dove sono presenti fiamme

• Vicino a caloriferi, condizionatori o umidificatori

• Dove l'unità pou neviré a contatto con l'acqua
  Dove sono presenti vibrazioni

• All'interno di un'auto

• Vedereanche leistruzioni per l'uso della fotocamera digitale.

• Quando si prevede di non utilizzato l'unità per un periodo prolongato, si consiglia di porvi accanto un disseccante (silica gel). In caso contrario potrebbero verificarsi dei malfunzionamenti dovuti alla presenza di muffe ecc. Si consiglia di controllare il funzionamento dell'unità prima dell'uso.

• Non lasciare l'obiettivo a contatto per lungo tempo con prodotti in gomma o in plastica.
• Non toccare i contatti elettrici dell'unità. In caso contrario l'unità può guastarsi.
  Non smontare o alterare l'unità.

Non utilizzato benzina, diluenti, alcol o prodotti simili per pulire l'unità.

L'utilizzo di solventi cui danno neggiare l'obiettivo o provocare il distacco di vernice.
- Rimuovere la polvere o le impronte digitali eventualmente presenti con un panno morbido e asciutto.
- Utilizzare un panno antipolverere asciutto per rimuoverere sporcizia e polvere alla gomma dell'innesto dell'obiettivo, alla ghiera della messa a fuoco, o alla ghiera dell'apertura.
- Nonutilizzareundetergente da cucina o un panno chimico.

Ricerca guasti

Quando si accende o si spegne la fotocamera, o quando si scuote I'obiettivo, sienta un suono simile a un tintinnio.
Quando si riprende un soggetti fortemente illuminato - ad esempio all'aperto - o quando si riprendono immagini con un valore dell'apertura elevato, I'obiettivo produce un suono.

• É il suono provocato dal movimento dell'obiettivo o dell'apertura, e non si tratta di un malfunzionamento.

Specifice

É possibile che le specifiche subiscano delle modifiche alla preavviso.

	LENTI INTERCAMIABILI PER FOTOCAMERA DIGITALE "LEICA DG ELMARIT 200 mm/F2.8/POWER O.I.S."	1.4× Teleconverter
Lunghezza fiscale	f=200 mm (equivalente per fotocamera con pellicola da 35 mm: 400 mm)	1,4× quella dell'obiettivo installato.
Tipodi di aperture	9 lamelle diaframma/diaframma con aperture circolare	-
Apertura massima	F2.8 (Quando è fissato 1.4× Teleconverter: F4.0)	-
Valore minimo dell'aperture	F22 (Quando è fissato 1.4× Teleconverter: F22)	-
Costruzione dell'obiettivo	15 elementi in 13 gruppi (2 lenti ED)	6 elementi in 4 gruppi
Nanorivestimento superficie Si -
Distanza di messa a fuoco	[FULL]: 1,15 m a∞ / [3 m-∞]: 3,0 m a∞ (dalla riga di riferimento della distance di messa a fuoco)	-
Ingrandimento massimo dell'immagine	0,2× (equivalente per fotocamera con pellicola da 35 mm: 0,4×)	-
Stabilizzatore ottico di immagine	Disponibile -
Interruttore O.I.S.	Disponibile (Accensione/spegnimento)	-
Interruttore [AF/MF]	Disponibile (Passaggio da AF a MF e viceversa)	-
Supporto	"Micro Four Thirds Mount"	-
Profondità di campo	6,2° (Quando è fissato 1.4× Teleconverter: 4,4°)	-
Diametro del filtrio	77 mm	-
Diametro massimo	Ø87,5 mm	Ø58 mm
Lunghezza complessiva	Circa 174 mm (dall'estremità dell'obiettivo alla base del supporto dell'obiettivo)	Circa 22 mm (dall'estremità dell'obiettivo alla base del supporto dell'obiettivo)
Massa	Circa 1245 g (escluso l'attacco del treppiede estemo)	Circa 120 g
Temperatura operativa	-10 °C a 40 °C	-10 °C a 40 °C
Resistente alla polvere eagli schizzi	Sì	Sì

中文（繁體）

目錄

安全注意事项

故障預防

操作部中文表示對照表

提供的配件

元件的名稱及功能

安裝/取下鏡頭. 56
