| Marca | PHILIPS |
| Modello | SBCHC8390 |
| Tipo di prodotto | Sistema audio FM senza fili (cuffia + trasmettitore) |
| Frequenza portante (trasmettitore) | Canale 1: 863,5 MHz / Canale 2: 864,5 MHz |
| Frequenza portante (cuffia) | 863,2 a 864,7 MHz (sintonizzazione manuale) |
| Modulazione | FM (frequenza modulata) |
| Potenza di uscita RF | < 10 mW |
| Portata di trasmissione | Fino a 100 metri (360°) |
| Livello di ingresso audio | 500 mVrms (1 kHz sinusoidale) |
| Alimentazione trasmettitore | 12 V CC / 200 mA, alimentatore incluso (SBC CS030/00) |
| Alimentazione cuffia | 2 batterie ricaricabili NiMH LR03/AAA (550 mAh) |
| Tempo di carica | Circa 16 ore per una carica completa |
| Gamma di frequenze audio (cuffia) | 10 – 20.000 Hz |
| Rapporto segnale/rumore | > 60 dB (ponderato A) |
| Distorsione armonica totale | < 0,5% |
| Separazione dei canali | > 30 dB |
| Connettività | Ingresso audio jack 3,5 mm stereo (adattatore 6,3 mm incluso) |
| Funzioni | Trasmissione senza fili, accensione/spegnimento automatico, carica batterie, indicatori luminosi (alimentazione rosso, carica verde), sintonizzazione manuale, selezione canale (2 canali) |
| Sicurezza | Avvertenza: l'uso prolungato ad alto volume può danneggiare l'udito |
| Manutenzione | Pulire con un panno umido; non usare alcol, solventi o prodotti abrasivi |
| Contenuto della confezione | Trasmettitore FM SBC HC8392, cuffia FM SBC HC8395, alimentatore 12 V/200 mA, 2 batterie NiMH AAA, adattatore jack 3,5->6,3 mm, tubo antenna |
Domande frequenti - SBCHC8390 PHILIPS
Domande degli utenti su SBCHC8390 PHILIPS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Impianto Hi-Fi in formato PDF gratuitamente! Trova il tuo manuale SBCHC8390 - PHILIPS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SBCHC8390 del marchio PHILIPS.
MANUALE UTENTE SBCHC8390 PHILIPS

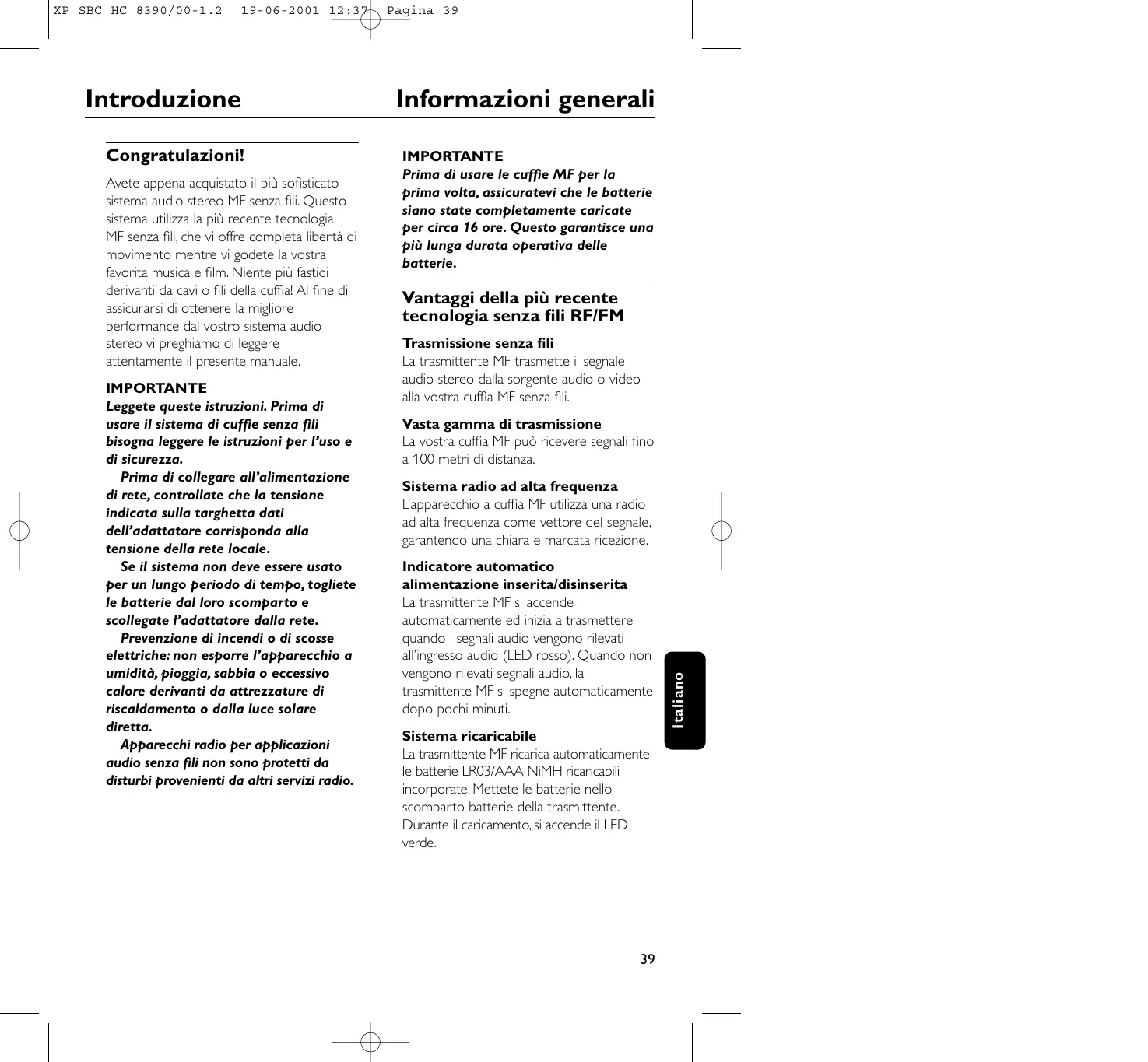

Informazioni generali
Congratulations!
Avete appena acquistato il più sofisticato
sistema audio stereo MF nella. Questo
sistema utilizza la più recente technologia
MF nella, che vi offre completinga libertà di
movimento nelle vi godete la vostra
favorita musica e film. Niente più fastidi
derivanti da cavi o fili della cuffia! Al fine di
assicurarsi di ottenere la migliorere
performance dal vostro sistema audio
stereo vi preghiamo di leggere
attentamente il presente manuale.
IMPORTANT
Leggete queste istruzioni. Prima di usare il systemadi cuffiecence fili bisogna leggere le istruzioni per l'uso e di sicurezza.
Prima di collegare all'alimentazione di rete, controllate che la tensione indica sulla targhetto dati dell'adattatore corrisponda alla tensione della rete locale.
Se ilsystema nondeveseessereusato per un lungo periododi tempo,togliete le batterie dal loro scomparto escollegate l'adattatore alla rete.
Prevenzione di incendi o di scosse elettriche: non esporre l'apparecchio a umidità, pioggia, sabbia o eccessivo calore derivanti da attrezzature di riscaldamento o alla luce solare diretta.
Apparecchi radio per applicazioni audioenza fili non sono protetti da disturbi provenienti da altri servizi radio.
IMPORTANT
Prima di usare le cuffie MF per la prima volta, assicuratevi che le batterie siano state completamente caricate per circa 16 ore. Questo garantisce una più lunga durata operativa delle batterie.
Vantaggi della più recentete Tecnologiaenza fili RF/FM
Trasmissione sanza fili
La trasmittente MF trasmette il segnale audio stereo alla sorgente audio o video alla vostra cuffia MF nella.
Vasta gamma di trasmissione
La vostra cuffia MF può ricevere segnali fino a 100 metri di distanza.
Sistema radio ad alta frequenza
L'apparecchio a cuffia MF utilizes una radio ad alta frequenza comme vettore del segnale, garantendo una chiara e marcata ricezione.
Indicatore automatico alimentazione insertita/disinserita
La trasmittente MF si accende automaticamente ed inizia a trasmettere quando i segnali audio vengono rilevati all'ingresso audio (LED rosso). Quando non vengono rilevati segnali audio, la trasmittente MF si spegne automaticamente dopo pochi minuti.
Sistema ricaricabile
La trasmittente MF ricarica automaticamente le batterie LR03/AAA NiMH ricaricabili incorporate. Mettete le batterie dello scomparto batterie della trasmittente. Durante il caricamento, si accende il LED verde.
Facile trasmissione
La cuffia MF può ricevere segnali alla trasmittente,ancheattraversobarriere come portecareti e finestre.
Cuffie multiple con una sola trasmittente
Si può usare un numero addizionale di cuffie e/o altoparlanti perché fili con una singola trasmittente se:
- funzionano nella banda di 864 MHz
- si può rilevare un suono pilota di 19 kHz.
Vi preghiamo di consultare la schedda della specifica tecnica dell'apparecchio per confermare la compatibilità.
Contenuto del kit
Questoistema di cuffia MF consiste dei seguenti accessori:
1 x trasmittente MF, SBC HC8392
1× cuffia MF, SBC HC8395
1 x tubo dell'antenna
Trasmittente (figura 1)
7 Pannello di controllo
Cuffia (figura 2)
1 Indicatore di alimentazione - si illumina quando vengono rilevati dei segnali audio all'ingresso audio.
2 Indicatore di carica - durante il ricaricamento, si accende il LED verde. Batterie completamente scariche saranno cariche dopo circa 16 ore.
3 Scomparto di ricarica - mettete le batterie dello scomparto batterie della trasmittente. Durante il ricaricamento, si accende il LED verde.
4 Alimentazione CC - collegate l'adattatore CA/CC di 12 volt /200 mA
5 Ingresso mm audio cuffia stereo di 3,5 - collega la trasmittente MF ad una sorgente audio.
6 Cambio di canale - selezionate uno di 2 canali per la migliorie ricezione. Vi consigliamo di selezionare canale 1 come prima opzione.
8 Indicazione di alimentazione - si accende quando in uso.
9 Alimentazione insertita/disinserita – mettete il selettore in posizione accesso/spento per accendere/spegnere la cuffia.
10 Scomparto batterie - aprite il coperchio, tirate fuori le batterie e mettetele dello scomparto batterie di ricarica della trasmittente per ricaricarle.
11 Volume -regolat il volume al livello di ascolto desiderato.
12 Sintonizzazione - girare il pomello di sintonizzazione fino a quando il segnale è al massimo alla chiarezza.
Alimentazione della trasmittente
IMPORTANT
Usare solamente l'adattatore Philips CA/CC 12 volt/200 mA, SBC CS30/00
1 Assicuratevi che la tensione nominale dell'adattatore corrisponda a quella della presa.
2 Collegate il connettore CC dell'adattatore CA/CC al connettore d'ingresso dell'alimentazione CC che si trovava sul retro della trasmittente.
3 Collegate l'adattatore CA/CC di 12 Volt/200 mA alla presa della rete.
- Scollegate sempre l'adattatore CA/CC se la trasmittente non viene usata per un lungo periodo di tempo.
4 Inserite il tubo dell'antenna nel foro che si trova sopra la trasmittente. Assicuratevi che il filo che esce da quel foro venga guidato nel tubo dell'antenna.
- L'installazione corretta del tubo dell'antenna migliorera la gamma di trasmissione.
Alimentazione della cuffia (figura 3)
IMPORTANT
Usate solo batterie LR03/AAA NiMH ricaricabili (preferibilmente Philips).
Non usate batterie NiCd o alcaline poiché potrebbero danneggiare ilsystema MF penza fili!
1 Controllate che il tasto dell'alimentazione della cuffia MF sia in posizione.
2 Per ricaricare le batterie LR03/AAA NiMH ricaricabili incorporate della cuffia, aprite lo scomparto batterie della cuffia. Tirate fuori le batterie e mettetele dello scomparto di ricarica della trasmittente per ricaricarle.
Note:
Batterie completamente scariche hanno bisogno di circa 16 ore di ricarica.
Rimuovete sempre le batterie se la cuffia non viene usata per un lungo periodo di tempo.
Le batterie contengono delle sostenze chimiche, quando vi raccomandiamo di smaltirle nel modo adeguato.
Informazione ecologica
Tutto il materiale d'imballaggio non necessario è stato omesso Abbiamo fatto il nostro migliorio per renderere l'imballaggio facile da分开are in due tipi di materiali mono: cartone e polietilene.
L'apparecchio consiste di materiale che può essere riciclato se smontato da un'azienda specializzata Si prega osservare i regolamenti locali riguardanti lo smaltimento di materiale da imballaggio, batterie scariche e vecchi apparecchi.
Sostituzione delle batterie della cuffia
IMPORTANT
Usate solo batterie LR03/AAA NiMH ricaricabili (preferibilmente Philips).
Non usate batterie NiCd o alcaline poiché potrebbero danneggiare ilsystema MF penza fili!
1 Aprite lo scomparto batterie della cuffia.
2 Estraete le batterie e smaltitele in modo adeguato.
3 Inserite nuove batterie. Usate solo batterie LR03/AAA NiMH ricaricabili (preferibilmente Philips).
4 Assicuratevi che le batterie vengano inserte correttamente come indicato dai significi incisi nella sede delle batterie.
5 Chiodete lo scomparto batterie.
IMPORTANT
Prima di usare le cuffie MF per la prima volta, assicuratevi che le batterie siano completamente caricate per 16 ore. Questo garantisce una più lunga durata operativa delle batterie.
Collegamento della trasmittente MF all'uscita della cuffia di una sorgente audio (figura 4)
1 Collegate la spina stereo di 3,5mm del cavo audio stereo all'uscita della cuffia di una sorgente audio, come TV, Hi-fi o PC.
In caso la sorgente audio abbia un'uscita cuffia di 6,3mm, usate la spina adattatrice stereo da 3,5 mm a 6,3 mm.
2 Accendete la sorgente audio ed augmentatene cautamente il volume. Il LED rosso dell'indicatore di alimentazione della trasmittente si illumina quando sta ricevendo un segnale audio.
3 Accendete la cuffia. Potreste udire un sibilo nella cuffia se esta non è sintonizzata sulla trasmittente.
4 Per sintonizzare, girare il pomello fino a quando il segnale è al massimo alla chiarezza e l'indicatore di sintonizzazione si illumina.
5 Regolate il volume al livello desiderato, utilizzando il controllo del volume della cuffia.
Funzionamento di base
Quando la trasmittente MF è collegata a un'uscita di cuffia di una sorgente audio.
1 Accendete la sorgente audio ed augmentatene cautamente il volume. Il LED grosso dell'indicatore di alimentazione della trasmittente si illumina quando sta ricevendo un segnale audio.
2 Accendete la cuffia. Potreste udire un sibilo nella cuffia se esta non è sintonizzata sulla trasmittente.
3 Per sintonizzare, girare il pomello fino a quando il segnale è al massimo alla chiarezza e l'indicatore di sintonizzazione si illumina.
4 Regolate il volume al livello desiderato, utilizzando il controllo del volume della cuffia.
In caso di guasto, prima di portare l'apparecchio a riparare, controllate i punti sottoelencati.
Se non si è in grado di risolverve il problema seguito questi suggerimenti, rivolgetevi al proprio rivenditore o al centro di assistenza.
AVERTENZA: In nessuna circostanza bisogna tentare di riparare personalmente l'apparecchio; tali interventi annullano la garanzia.
| Problema | Rimedio |
| Assenza di suono | - Controllate che l'adattatore CA/CC sia tutto inserto nella presa CA e che il connettore CC sia inserto correttamente nel connettore d'ingresso di 12 Volt CC che si trova sul retro della trasmittente. - Controllate che l'interruttore di alimentazione della cuffia sia accesso. - La batteria della cuffia è scarica. Aprite lo scomparto batterie della cuffia. Tirate fuori le batterie e mettele nello scomparto di ricarica della trasmittente per ricaricarle. (Vedi alimentazione della cuffia) - Controllate che la sorgente audio sia accesa e sintonizzata su di un canale con audio. - Volume non regolato. Regolate il volume della sorgente audio/cuffia ad un livello più alto. - Regolate la frequenza di sintonizzazione della cuffia. Per sintonizzato, girare il pomello fino a quando il segnale è al massimo alla chiarezza e l'indicatore di sintonizzazione si illumina. - Utilizzate la trasmittente HC8392. Alcune trasmittenti più incorporate nell'attrezatura potrebbero non essere compatibili con la cuffia HC8395 a causa dell'alta TECHNOologia utilizzata in questo modello. |
| Suono distorto | - Regolate la frequenza di sintonizzazione della cuffia. Per sintonizzato, girare il pomello fino a quando il segnale è al massimo alla chiarezza. - Regolate la frequenza della trasmittente. Selezionate qualsiasi dei 2 canali della trasmittente. Quindi regolate la frequenza della cuffia girando il pomello di sintonizzazione fine a quando il segnale è al massimo della chiarezza. - La batteria della cuffia è scarica. Aprite lo scomparto batterie della cuffia. Tirate fuori le batterie e mettele nello scomparto di ricarica della trasmittente per ricaricarle. (Vedi alimentazione della cuffia) |
Ricerca dei guasti
| Suono distorto | – Controllate che il volume della sorgente audio/cuffia non sia stato impostato ad un livello troppo alto. Riducete il volume. – La distanza alla trasmittente è troppo grande. Portatevi più vicino alla trasmittente. – Interferenza da lampade fluorescenti/altre sorgenti radio. Spostate la trasmittente o la cuffia ad un altre posto/cambiate il canale della trasmittente. – Utilizzate la trasmittente HC8392. Alcune trasmittenti più incorporate nell'attrezzatura potrebbero non essere compatibili con la cuffia HC8395 a causa dell'alta technologia utilizzata in questo modello. |
| Manutenzione | – Se la cuffia non deve essere usata per un lungo periodo di tempo, vi preghiamo togliere le batterie per impedire perdite e corrosione. – Sostituite le batterie sostanto con LR03/AAA NiMH (preferibilmente Philips). – Non lasciate la cuffia vicino alla sorgente. Non esponetela alla diretta luce del sole, ad eccessiva polvere, alla pioggia o a qualsiasiorda urto meccanico. – Non usate alcool, diluente o sostanje a base di petrolio per pulire la cuffia o la trasmittente. Usate un panno di pelle di camoscio per pulire l'alloggiamento. – Non usate detersivi che contengono alcool, alcool depurato, ammoniaca o abrasivi poché potrebbero danneggiare l'alloggiamento. |
Sicurezza d'ascolto!
Un uso continuo ad alto volume può provocare danni permanenti all'udito.
Caratteristiche
Regolazioni
| Sistema: | Frequenza Radio (RF) |
| Frequenza vettore: (Trasmittente HC8392 ) | Canale 1: 863.5 MHz Canale 2: 864.5 MHz |
| Frequenza vettore: (Cuffia HC8395) | 863.2 a 864.7 MHz (Sintonizzazione manuale) |
| Modulazione: | Modulazione di Freqenza (FM) |
| Potenza di uscita irradiata: | <10m Watt |
| Gamma di trasmissione effettiva: | fino a 100 metri, multidirezionale (360°) |
| Livello d'ingresso: | 500 mVrms (1 kHz oscillatore sinusoidale) |
| Alimentazione – trasmittente: | 12Volt / 200 mA CC, positivo al centro |
| Alimentazione – cuffia: | 2 x LR03 (AAA) batterie (NiMH) |
| Gamma della frequenza (Cuffia): | 10 – 20,000 Hz |
| Rapporto segnale/rumore: | > 60 dB (1 kHz oscillazione sinusoidale, ponderato A) |
| Distorsione: | < 0.5% THD |
| Separazione dei canali: | > 30 dB |
Regolazioni Europee
Questo prodotto è stato progettato, collaudato e prodotto secondo la direttiva europea R&TTE 1999/5CE.
Ai sensi della suddetta Direttiva, quello prodotto cui èsso essere acquistato eesso in servizio nei seguenti stati:
Direttiva R&TTE 1999/5/CE
B
DK
E
X
GR X
F
IRL
1
L
NL
A
P
SU
s
UK
N
D
CH√
Questo prodotto è conforme ai requisiti di classe 3 come indicato nella NET 445.
