Merk	PHILIPS
Model	SBCHC8390
Producttype	Draadloos FM-audiosysteem (hoofdtelefoon + zender)
Draaggolffrequentie (zender)	Kanaal 1: 863,5 MHz / Kanaal 2: 864,5 MHz
Draaggolffrequentie (hoofdtelefoon)	863,2 tot 864,7 MHz (handmatige afstemming)
Modulatie	FM (frequentiemodulatie)
RF-uitgangsvermogen	< 10 mW
Transmissiebereik	Tot 100 meter (360°)
Audio-ingangsniveau	500 mVrms (1 kHz sinus)
Voeding zender	12 V DC / 200 mA, meegeleverde netvoeding (SBC CS030/00)
Voeding hoofdtelefoon	2 oplaadbare NiMH LR03/AAA-batterijen (550 mAh)
Oplaadtijd	Ongeveer 16 uur voor volledige lading
Audiobandbreedte (hoofdtelefoon)	10 – 20.000 Hz
Signaal-ruisverhouding	> 60 dB (A-gewogen)
Totale harmonische vervorming	< 0,5 %
Kanaalscheiding	> 30 dB
Connectiviteit	Audio-ingang 3,5 mm stereo jack (6,3 mm adapter meegeleverd)
Functies	Draadloze overdracht, automatisch in-/uitschakelen, batterijladen, indicatorlampjes (rood voeding, groen laden), handmatige afstemming, kanaalkeuze (2 kanalen)
Veiligheid	Waarschuwing: langdurig gebruik op hoog volume kan het gehoor beschadigen
Onderhoud	Reinigen met een vochtige doek; geen alcohol, verdunner of schurende middelen gebruiken
Inhoud van de verpakking	FM-zender SBC HC8392, FM-hoofdtelefoon SBC HC8395, netvoeding 12 V/200 mA, 2 NiMH AAA-batterijen, jackadapter 3,5->6,3 mm, antennebuis

Veelgestelde vragen - SBCHC8390 PHILIPS

Hoe laad ik de batterijen van de hoofdtelefoon op?

Open het batterijvak van de hoofdtelefoon, verwijder de batterijen en plaats ze in het oplaadcompartiment van de zender. Het groene lampje gaat branden. Een volledige lading duurt ongeveer 16 uur. Gebruik alleen NiMH LR03/AAA-batterijen (bij voorkeur Philips).

Wat moet ik doen als ik geen geluid hoor?

Controleer of de netvoeding is aangesloten, de hoofdtelefoon is ingeschakeld, de batterijen zijn opgeladen, de audiobron is ingeschakeld en het volume voldoende is. Pas de afstemming van de hoofdtelefoon aan met de draaiknop. Als het probleem aanhoudt, probeer dan het andere kanaal van de zender.

Hoe stem ik de hoofdtelefoon af op de zender?

Schakel de hoofdtelefoon in en draai aan de afstemknop tot het signaal helder is. Het afstemindicatielampje gaat branden. U kunt ook het kanaal van de zender wijzigen (stand 1 of 2) om de ontvangst te verbeteren.

Kan ik andere batterijen dan NiMH gebruiken?

Nee, gebruik alleen oplaadbare NiMH LR03/AAA-batterijen (bij voorkeur Philips). NiCd- of alkalinebatterijen kunnen het systeem beschadigen.

Wat is het maximale bereik van het systeem?

Het transmissiebereik kan tot 100 meter bedragen in open veld, met een omnidirectionele dekking (360°).

Kan ik meerdere hoofdtelefoons op één zender aansluiten?

Ja, het is mogelijk om meerdere hoofdtelefoons of luidsprekers op één zender te gebruiken, op voorwaarde dat ze werken in de 864 MHz-band en een 19 kHz-piloottoon detecteren.

Wat moet ik doen bij geluidsvervorming?

Controleer of de batterijen zijn opgeladen, verlaag het volume van de audiobron, kom dichter bij de zender, wijzig het kanaal (1 of 2) en stem opnieuw af. Houd de zender weg van tl-verlichting of andere radiobronnen.

Hoe maak ik de zender en hoofdtelefoon schoon?

Gebruik een licht vochtige doek (alleen water). Gebruik nooit alcohol, verdunner, ammoniak of schurende middelen. Bescherm de apparaten tegen hitte, vocht en stoten.

Wat moet ik doen als het voedingslampje niet brandt?

Controleer of de netvoeding correct is aangesloten op de zender en het stopcontact. Zorg ervoor dat de audiobron een signaal verzendt (verhoog het volume). Als het rode lampje niet brandt, is de zender mogelijk defect.

Kan de zender permanent ingeschakeld blijven?

Ja, maar koppel de netvoeding los als de zender langere tijd niet wordt gebruikt. Verwijder ook de batterijen uit de hoofdtelefoon om lekkage te voorkomen.

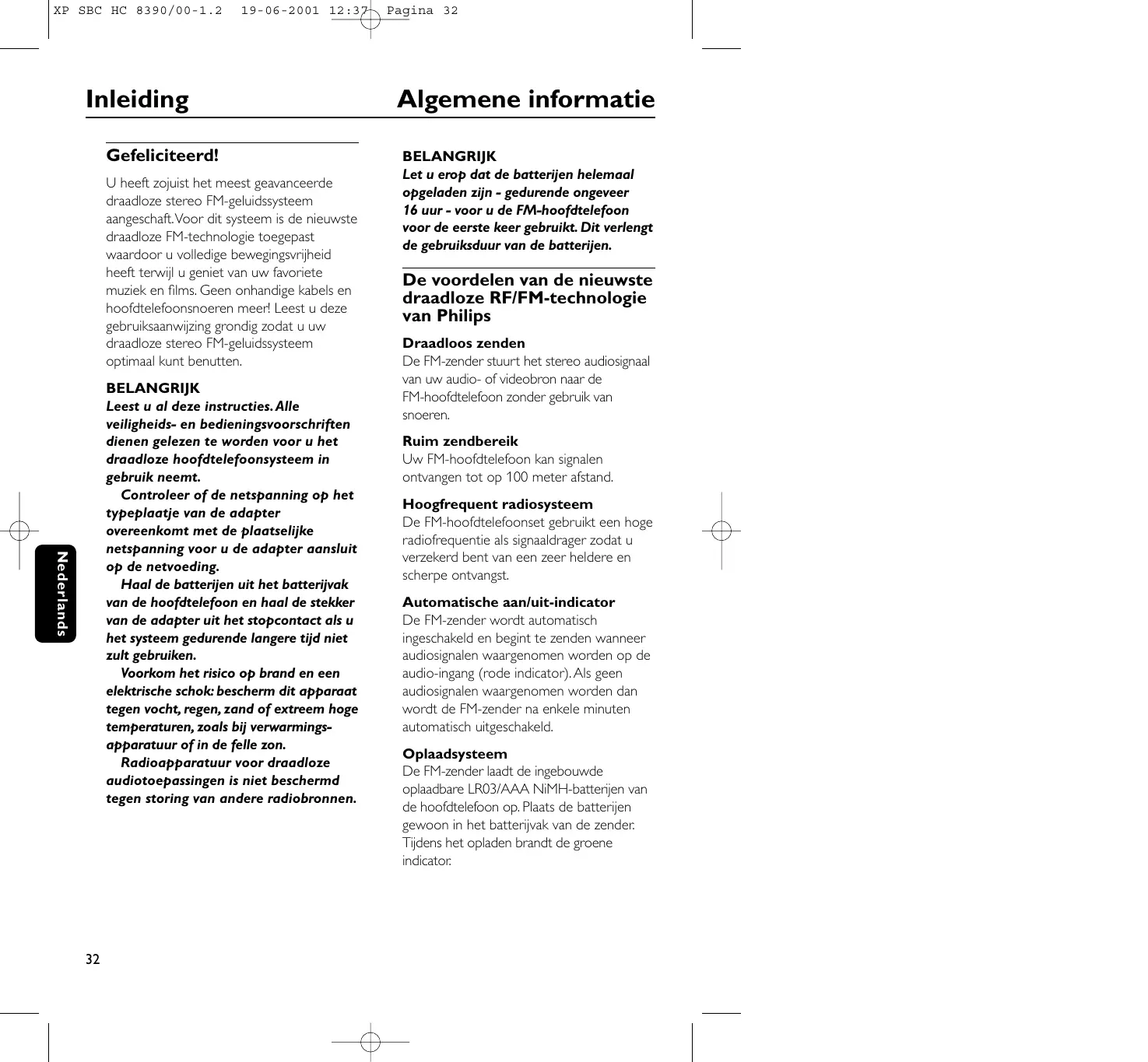

GEBRUIKSAANWIJZING SBCHC8390 PHILIPS

U heeft zojuist het meest geavanceerde draadloze stereo FM-geluidssysteme aangeschaft.Voor dit systeme is de nieuwste draadloze FM-technologie toegepast waardoor u volledige bewegingsvrijheid heeft terwijl u geniet van uw favoriete muziek en films. Geen onhandige kabels en hoofdtelefoonsnoereneer! Leest u deze gebruiksaanwijzing grondig zodat u uw draadloze stereo FM-geluidssysteme optimaal sunt benutten.

BELANGRIJK

Leest u al deze instructies. Alle veiligheids- en bedieningsvoorschriften dieren gelezen te worden voor u het draadloze hoofdtelefoonsysteme in gebruik neemt.

Controller of de netspanning op het typeplaatje van de adapter overeenkomt met deplaatselijk netspanning voor u de adapter aansluit op de netvoeding.

Haal de batterijen uit het batterijvak van de hoofdtelefoon en haal de stekker van de adapter uit het stopcontact als u het systeme gedurende langerearend Niet zult gebruiken.

Voorkom het risico op brand en een elektrische schok: bescherm dit apparaat gegen vocht, regen, zand of extreem hoge temperaturen, zoals bij verwarmings-appeparatuur of in de fellezon.

Radioapparatuur voor draadloze audiotoepassingen is Niet beschermd gegen storing van andere radiobronnen.

BELANGRIJK

Let u erop dat de batterijen helemaal opgeladen zich - gedurende ongeveer 16 uu- voor u de FM-hoofdtelefoon voor de eerste keer gebruikt. Dit verlangt de gebruiksduur van de batterijen.

De Voordelen van de{nieuwste draadloze RF/FM-technologie van Philips

Draadloos zenden

De FM-zender stuart het stereo audiosignal van uw audio- of videobronaar de FM-hoofdtelefoon zonder gebruik van snoeren.

Ruim zendbereik

Uw FM-hoofdtelefoon kan signalen ontvangen tot op 100 meter afstand.

Hoogfrequent radiosysteme

De FM-hoofdtelefoonset gekrukt een hogeraudiofrequentie als signaldrager zodat uverzekerd bent van een zeer heldere en scherpe ontvangst.

Automatische aan/uit-indicator

De FM-zender worden automatisch ingeschakeld en begint te zenden wanner audiosignalen waargenomen worden op de audio-ingang (rode indicator). Als geen audiosignalen waargenomen worden dan worden de FM-zender na enkele minutes automatisch uitgeschakeld.

Oplaadsystem

De FM-zender laadt de ingebouwde oplaadbare LR03/AAA NiMH-batterijen van de hoofdtelefoon op. Plaats de batterijgen gewoon in het batterijvak van de zender. Tijdens het opladen brandt de groene indicator:

Algemene informatie

Bedieningselementen

Eenvoudig zenden

De FM-hoofdtelefoon kan signalen ontvangen van de zender, zichs door deuren, muren en ramen.

Meerdere hoofdtelefoons met één zender

Een extra+aantalhooftdtelefoons en/of draadlozeluidspekerskunnen gebruikt worden met een enkele zender op voorwaarde dat ze:

• werken op de 864 MHz-band

• een 19 kHz-piloottoon kennen waarnemen.

Raadpleeg de technische geevens van het apparaat om de compatibilititeit te controleren.

Inhoud van de set

Dit FM-hoofdtelefoonsystem bestaat uit de volgende onderdelen:

1×FM-ender SBC HC8392

1×FM-hoofdtelefoon SBC HC8395

1 x 12 volt/200 mA AC/DC-adapter SBC CS030/00

2 x oplaadbare batterijen, type LR03/AAA (NiMH), 550 mAh

1 × 3,5 ~mm naar 6,3 ~mm stereoadapterstekker

1×antennebuis

Zender (figuur 1)

1 Aan/uit-indicator - brandt wanner audiosignalen waargenomen worden op de audio-ingang.

2 Laadindicator -ijdens het opladen brandt de groene indicator. Batterijen die helemaal leeg+zijn,zijn na ongeveer 16 uur weever volledig opgeladen.

3 Laadvak – plaats de batterijen gewoon in het batterijvak van de zender. Tijdens het opladen brandt de groene indicator.

4 DC-voedingsaansluiting - aansluiting voor de 12 volt/200 mA AC/DC-adapter

5 3,5 mm-sterehoofdtelefoonaudio-ingang - om uw FM-zender aan te sluiten op een audiobron

6 Kanaalkiezer - kies een van de 2 kanalen voor een optimale ontvangst. We adviseren u kanaal 1 als eerste te kiezen.

7 Bedieningspaneel

Hoofdtelefoon (figuur 2)

8 Aan/uit-indicator - brandt tijdens het gebruik.
9 Aan/uit-knop - zet de schakelaar op aan ofuit om de hoofdtelefoon in/uit te schakelen.
10 Batterijvak – open het klepje, haal de batterijen uit enplaats ze in het laadvak van de zender om op te laden.
11 Volume - zet het volume op het gewenste luisterniveau.
12 Afstemmen - draai de afstemknop tot het signala zo zuiver möglichk is.

Installatie

Voeding van de zender

BELANGRIJK

Gebruik enkel de Philips SBC CS030/00 12 volt/200 mA AC/DC-adapter.

1 Let erop dat de nominale netspanning van de adapter overeenkomt met de netspanning van het stopcontact.
2 Sluit de DC-stekker van de AC/DC-adapter aan op de 12 volt-DC-voedingsingang op dechterkant van de zender.
3 Sluit de 12 volt/200 mA AC/DC-adapter aan op het stopcontact.

Haal de AC/DC-adapter.altijduit het stopcontactalsude zender gedurende langere tijndietzult gebruiken.

4 Plaats de antennine in de opening aan de bovenkant van de zender: Zorg ervoor dat de draad dieuit de opening hangt door de antennebuis geleid worden.

• Door de antennebuis op de juiste manier te installeren worden het zendbereik verbeterd.

Voeding van de hoofdtelefoon (figuur 3)

BELANGRIJK

Gebruik enkel oplaadbare NiMHbatterijen, type LR03/AAA (bij voorkeur Philips).

Gebruik geen NiCd-batterijen of alkalinebatterijen want deze Kunden uw draadloos FM-systemenschadigen!

1 Controller of de aan/uit-knop van de FM-hoofdtelefoon ingeschakeld is.
2 Open het batterijvak van de hoofdtelefoon om de ingebouwde oplaadbare LR03/AAA NiMH-batterijen van de hoofdtelefoon op te laden. Haal de batterijen uit enplaats ze in het laadvak van de zender om op te laden.

Opmerkingen:

Bij batterijen die helemaal leeg zijn duurt het ongeveer 16 uur om waar volledig op te laden.

Verwijder de batterijen als u de hooftelefoon gedurende langere tijd Niet zult gebruiken.

Batterijen bevatten chemicalien en moeten waarom op de juiste manier ingeleverd worden.

Met het oog op het milieu

Wij hebden alle overbodig verpakkingsmaterialiaal wegelaten en ervoor gezorgd dat de verpakking gemakkelijk in twee materialen te scheiden is: karton en polyethyleen.

Uw apparaat bestaat UIT materialen die door een gespecialiseerd bedrijf gerecycled kuren worden. Informeer waar u verpakkingsmaterial, lege batterijen en oude apparatuur voor recycling kunt inleveren.

Installatie

Vervangen van de batterijen van de hoofdtelefoon

BELANGRIJK

Gebruik enkel oplaadbare NiMH-batterijen, type LR03/AAA (bij voorkeur Philips).

Gebruik geen NiCd-batterijen of alkalinebatterijen want deze Kunden uw draadloos FM-systemenschadigen!

1 Open het batterijvak van de hoofdtelefoon.
2 Haal de batterijen uit en lever ze op de juiste manier in.
3 Plaats neue batterijen. Gebruik enkel NiMH-batterijen, type LR03/AAA (bij voorkeur Philips).
4 Let erop dat de batterijen op de juiste manier geplaatst worden zoals aangegeven door de symbolen in het batterijvak.
5 Sluit het batterijvak.

BELANGRIJK

Let u erop dat de batterijen helemaal opgeladen+zijn-gedurende ongeveer 16 uur-voir u de FM-hooftelefoon voor de eerste keer gebruikt.Dit verleint de gebruiksduur van de batterijen.

Aansluten van de FM-zender op de hoofdtelefoonuitgang van een audiobron (figuur 4)

1 Sluit de 3,5mm-stereostekker van de stereo-audiokabel aan op de hoofdtelefoonuitgang van een audiobron, bijvoorbeeld een tv, hi-fi of pc.

• Heeft uw audiobron een 6,3mm-hoofdtelefoonuitgang, gebruik dan de bijgeleverde 3,5mm tot 6,3 mm-stereodapterstekker.

Audioansluitingen

2 Schakel uw audiobron in. De rode voedingsindicator van de zender begint te branden wanner een audiosignal ontvangen worden.
3 Schakel de hoofdtelefoon in. Als de hoofdtelefoon nog Niet goed afgestemd is op de zender dan kan hetijken dat u een sissend geluid hoogt door de hoofdtelefoon.
4 Draai de afstemknop tot het signaal zo zuiver möglichk is en de afstemindicator begint te branden.
5 Zet het volume op het gewenste niveaumet de volumeknop van de hoofdtelefoon.

Basisbediening

AIs de FM-zender aingesloten is op de hoofdtelefoonuitgang van een audiobron.

1 Schakel uw audiobron in en zet voorzichtig het volume van de audiobron harder. De rode voedingsindicator van de zender begint te branden wanner een audiosignaal ontvangen worden.
2 Schakel de hoofdtelefoo in. Als de hoofdtelefoo nog Niet goed afgestemd is op de zender dan kan het zich dat u een sissend geluid hoort door de hoofdtelefoo.
3 Draai de afstemknop tot het signaal zo zuiver möglichk is en de afstemindicator begint te branden.
4 Zet het volume op het gewenste niveaumet de volumeknop van de hoofdtelefooN.

Verhelpen van storingen

Als zich een probleem voordoet, controlleren dan eerst de punten op de onderstaande lijst voor u het apparaat in reparatie geeft.

Kunt u het probleem Niet oplossen aan de hand van deze aanwijzingen, raadpleeg dan uw leverancier of serviceorganisatie.

WAARSCHUWING: Probeer in geen geval zich het systeme te repareren want dan verwalt de garantie.

Probleem	Oplossing
Geen geluid	- Controller of de AC/DC-adapter goed aangesloten is op het stopcontact en of de DC-stekker goed aangesloten is op de 12 volt-DC-ingang op de achechterkant van de zender.- Controller of de aan/uit-knop van de hoofdtelefoon ingeschakeld is.- De batterijen van de hoofdtelefoon zijn bijna leeg. Open het batterijvak van de hoofdtelefoon. Haal de batterijen uit enplaats ze in het laadvak van de zender om op te laden. (zie Voeding van de hoofdtelefoon). - Controller of de audiobron ingeschakeld is en afgestemd op een kanaal met audio.- Het volume is Niet ingesteld. Zet het volume van de audiobron/ hoofdtelefooh harder.- Stel de afstemfrequentie van de hoofdtelefooin in. Om af te stemmen moet u de afstemknop draaien tot het signala zo zuiver möglich is.- Gebruik de zender HC8392. Door de geavanceerde technologieën die gebruikt werden bij de hoofdtelefooN HC8395 kan hetijken dat bepaalde zenders die reeds ingebouwd� in andere apparatuur nicht compatibel� zijn met de hoofdtelefooN HC8395.
Vervormd geluid	- Stel de afstemfrequentie van de hoofdtelefooN in. Om af te stemmen moet u de afstemknop draaien tot het signala zo zuiver möglich is.- Stel de frequentie van de zender in. Kies eén van de 2 kanalen van de zender. Stel verwolgens de frequentie van de hoofdtelefooN in door de afstemknop te draaien tot het signala zo zuiver möglich is.- De batterijen van de hoofdtelefooN+zijn bijna leeg. Open het batterijvak van de hoofdtelefooN. Haal de batterijen uit enplaats ze in het laadvak van de zender om op te laden. (zie Voeding van de hoofdtelefooN).

Verhelpen van storingen

Vervormd geluid

- Controller of het volume van de audiobron/hoofdtelefoon Niet te hard staat. Zet het volume zachter.- De zender is te ver verwijderd. Ga zichter in de buurt van de zender.- Interferentie van tl-lampen / andere radiobronnen.Verplaats de zender of de hoofdtelefoon / wijzig het kanaal van de zender.- Gebruik de zender HC8392. Door de geavanceerde technologieën die gezruikt werden bij de hoofdtelefoon HC8395 kan het zijn dat bepalde zenders die reeds ingebouwd+zijn in andere apparatuur Niet compatibel+zijn met de hoofdtelefoon HC8395.

Onderhoud

- Als u de hoofdtelefoon gedurende langerearendigt Niet zult gezruiken, verwijdser dan de batterijen om te voorkomen dat ze gaan lekken waardoor corrosie ontstaat.- Vervang de batterijen enkel door NiMH-batterijen,type LR03/AAA (bij voorkeur Philips).- Houd de hoofdtelefoon uit de buurt van warmtebronnen. Bescherm dit apparaat gegen felle zon, stof, vocht, regen en mechanische schokken.- Maak de hoofdtelefoon of de zender Niet schoon met alcohol, verdunner of middelen op basis van benzine. U kunst de apparaten schoonmaken met een Licht bevochtigde zeemlap.- Gebruik geen schoonmaakmiddelen die alcohol,spiritus, ammonia of schuirmiddel bevatten want die kunnen de apparaten beschaden.

Bescherm uw gehoor! Langdurig gebruik aan een hoog volume kan blijvend letsel aan uw gehoor veroorzaken.

Technische gegevens

Voorschriften

Systeel:	Radiofrequent (RF)
Zendfrequentie: (Zender HC8392 )	Kanaal 1: 863.5 MHz Kanaal 2: 864.5 MHz
Zendfrequentie: (HoofdtelefooN HC8395)	863.2 tot 864.7 MHz (Handmatig afstemmen)
Modulatie:	Frequentiemodulatie (FM)
Zendvermogen:	<10m Watt
Effectief zendbereik:	tot 100 meter, omni-directioneel (360°)
Ingangsniveau:	500 mVrms (1 kHz sinusgolf )
Voeding – zender:	12Volt / 200 mA DC, middenpen plus
Voeding – hoofdtelefooN:	2 × LR03 (AAA) batterijen (NiMH)
Frequentiebereik (HoofdtelefooN):	10 – 20,000 Hz
Signaal/ruis-verhouding:	> 60 dB (1 kHz sinusgolf, A-gewogen)
Vervorming:	< 0.5% THD
Kanaalscheiding:	> 30 dB

Europese Voorschriften

Dit product is ontworpen, getest en gefabricieerd volgens de Europese R&TTE-richtlijn 1999/5/EC.

Conform deze richtlij kan het product in de volgende landen voor service aangeboden worden:

R&TTE-richtlijn 1999/5/EC

Dit product voldoet aan de Class 3-richtlij zoals vastgelegd in ETS 300 445.
