Marke	PHILIPS
Modell	SBCHC8390
Produkttyp	Kabelloses FM-Audiosystem (Kopfhörer + Sender)
Trägerfrequenz (Sender)	Kanal 1: 863,5 MHz / Kanal 2: 864,5 MHz
Trägerfrequenz (Kopfhörer)	863,2 bis 864,7 MHz (manuelle Abstimmung)
Modulation	FM (Frequenzmodulation)
HF-Ausgangsleistung	< 10 mW
Übertragungsreichweite	Bis zu 100 Meter (360°)
Audio-Eingangspegel	500 mVrms (1 kHz Sinus)
Stromversorgung Sender	12 V DC / 200 mA, Netzadapter enthalten (SBC CS030/00)
Stromversorgung Kopfhörer	2 NiMH-Akkus LR03/AAA (550 mAh)
Ladezeit	Ca. 16 Stunden für vollständige Ladung
Audiofrequenzbereich (Kopfhörer)	10 – 20.000 Hz
Signal-Rausch-Verhältnis	> 60 dB (A-bewertet)
Gesamtklirrfaktor	< 0,5 %
Kanaltrennung	> 30 dB
Anschlüsse	Audioeingang 3,5 mm Klinke stereo (6,3 mm Adapter enthalten)
Funktionen	Kabellose Übertragung, automatisches Ein-/Ausschalten, Akkuladung, LED-Anzeigen (Strom rot, Laden grün), manuelle Abstimmung, Kanalauswahl (2 Kanäle)
Sicherheit	Warnung: Längere Nutzung bei hoher Lautstärke kann das Gehör schädigen
Pflege	Mit einem feuchten Tuch reinigen; keinen Alkohol, Verdünner oder Scheuermittel verwenden
Lieferumfang	FM-Sender SBC HC8392, FM-Kopfhörer SBC HC8395, Netzadapter 12 V/200 mA, 2 NiMH AAA-Akkus, 3,5->6,3 mm Klinkenadapter, Antennenrohr

Häufig gestellte Fragen - SBCHC8390 PHILIPS

Wie lade ich die Kopfhörer-Akkus auf?

Öffnen Sie das Batteriefach des Kopfhörers, entnehmen Sie die Akkus und legen Sie sie in das Ladefach des Senders. Die grüne Anzeige leuchtet auf. Eine vollständige Ladung dauert ca. 16 Stunden. Verwenden Sie nur NiMH LR03/AAA-Akkus (vorzugsweise Philips).

Was tun, wenn ich keinen Ton höre?

Überprüfen Sie, ob der Netzadapter angeschlossen ist, der Kopfhörer eingeschaltet, die Akkus geladen, die Audioquelle eingeschaltet und die Lautstärke ausreichend ist. Passen Sie die Abstimmung des Kopfhörers mit dem Rad an. Wenn das Problem weiterhin besteht, versuchen Sie den anderen Kanal des Senders.

Wie stimme ich den Kopfhörer auf den Sender ab?

Schalten Sie den Kopfhörer ein und drehen Sie das Abstimmrad, bis das Signal klar ist. Die Abstimmungsanzeige leuchtet auf. Sie können auch den Kanal des Senders wechseln (Position 1 oder 2), um den Empfang zu verbessern.

Kann ich andere Akkus als NiMH verwenden?

Nein, verwenden Sie nur wiederaufladbare NiMH LR03/AAA-Akkus (vorzugsweise Philips). NiCd- oder Alkalibatterien können das System beschädigen.

Was ist die maximale Reichweite des Systems?

Die Übertragungsreichweite kann im Freien bis zu 100 Meter betragen, mit omnidirektionaler Abdeckung (360°).

Kann ich mehrere Kopfhörer an einen Sender anschließen?

Ja, es ist möglich, mehrere Kopfhörer oder kabellose Lautsprecher an einen Sender anzuschließen, vorausgesetzt, sie arbeiten im 864-MHz-Band und erkennen einen 19-kHz-Pilotton.

Was tun bei Klangverzerrungen?

Überprüfen Sie den Ladezustand der Akkus, reduzieren Sie die Lautstärke der Audioquelle, nähern Sie sich dem Sender, wechseln Sie den Kanal (1 oder 2) und stimmen Sie erneut ab. Entfernen Sie den Sender von Leuchtstofflampen oder anderen Funkquellen.

Wie reinige ich Sender und Kopfhörer?

Verwenden Sie ein leicht feuchtes Tuch (nur Wasser). Verwenden Sie niemals Alkohol, Verdünner, Ammoniak oder Scheuermittel. Schützen Sie die Geräte vor Hitze, Feuchtigkeit und Stößen.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob der Netzadapter korrekt mit dem Sender und der Steckdose verbunden ist. Stellen Sie sicher, dass die Audioquelle ein Signal sendet (erhöhen Sie die Lautstärke). Wenn die rote Anzeige nicht leuchtet, ist der Sender möglicherweise defekt.

Kann der Sender dauerhaft angeschlossen bleiben?

Ja, aber ziehen Sie den Adapter ab, wenn der Sender längere Zeit nicht verwendet wird. Entfernen Sie ebenfalls die Akkus aus dem Kopfhörer, um ein Auslaufen zu vermeiden.

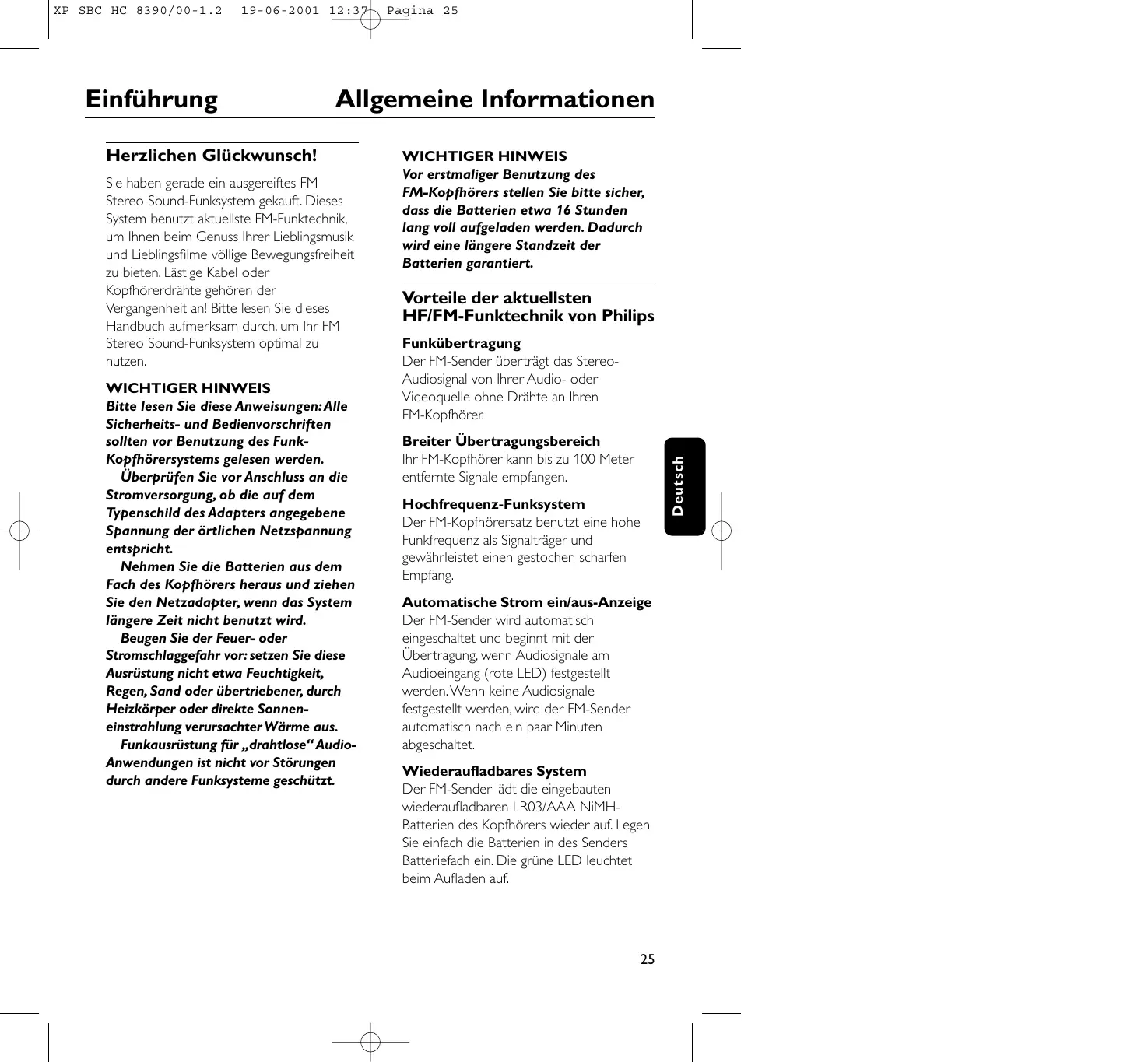

BEDIENUNGSANLEITUNG SBCHC8390 PHILIPS

Herzlichen Glückwunsch!

Sie haben gerade ein ausgereiftes FM Stereo Sound-Funksystem gekauft. Dieses System benutzt aktuellste FM-Funktechnik, um Ihnen beim Genuss Ihrer Lieblingsmusik und Lieblingsfilme vollige Bewegungsfreiheit zu bieten. Lästige Kabel oder Kopfhörerdrähte gehoren der Vergangenheit an!itte lessen Sie thesek Handbuch aufmerksam durch, um Ihr FM Stereo Sound-Funksystem optimal zu nutzen.

WICTIGER HINWEIS

Bitte lesen Sie diese Anweisungen:Alle Sicherheits- und Bedienvorschriften sollenn vor Benutzung des FunkKopfhörersystems gelesen werden.

Überprüfen Sie vor Anschluss an die Stromversorgung, ob die auf dem Typenschild des Adapters angegebene Spannung der örtlichen Netzspannung entspricht.

Nehmen Sie die Batterien aus dem Fach des Kopfhörers hereaus undziehen Sie den Netzadapter, wenn das System langere Zeit nicht benutzt wird.

Beugen Sie der Feuer- oder Stromschlaggefahr vor: setzen Sie diese Ausrüstung nicht etwa Feuchtigkeit, Regen, Sand oder übertriebener, durch Heizkörper oder direkte Sonnen-Einstrahlung verursachter Wärme aus.

Funkausrüstung für „drahtlose“ Audio-Anwendungen ist nicht vor Störungen durch andere Funksysteme geschützt.

WICHTIGER HINWEIS

Vor erstmaliger Benutzung des FM-Kopfhörers stellen Sieitte)sicher, dass die Batterien etwa 16 Stunden lang voll aufgeladen werden. Dadurch wird eine langere Standzeit der Batterien garantiert.

Vorteile der aktuellsten HF/FM-Funktechnik von Philips

Funkübertragung

Der FM-Sender überträgt das Stereo-Audiosignal von ihrer Audio- oder Videoquelle ohne Dühte an ihren FM-Kopfhörer.

Breiter Übertragungsbereich

Ihr FM-Kopflörer kann bis zu 100 Meter entfernte Signale empfangen.

Hochfrequenz-Funksystem

Der FM-Kopfhörersatz benutzt eine hohe Funkfrequenz als Signalträger und gewährleistet einen gestochen scharfen Empfang.

Automatische Strom ein/aus-Anzeige

Der FM-Sender wird automatisch eingeschaltet und beginnt mit der Übertragung, wenn Audiosignale am Audioeingang (rote LED) festgestellt werden. Wenn keine Audiosignale festgestellt werden, wird der FM-Sender automatisch nach ein paar Minuten abgeschaltet.

Wiederaufladbares System

Der FM-Sender lakt die eingebauten niederaufladbaren LR03/AAA NiMH-Batterien des Kopfhörers wieder auf. Legen Sie einfach die Batterien in des Senders Batteriefach ein. Die grüne LED leuchtet beim Aufladen auf.

Einfache Übertragung

Der FM-Kopfhörer kann Signale vom Sender empfangen, selbst durch Hindernisse wie Türen,Wände und Fenster.

Mehrere Kopfhörer mit einem Sender

Weitere Kopfhörer und/oder
Funklautsprecher können mit einem einzigen Sender benutzt werden, wenn sie: - im 864 MHz-Bereich arbeiten - einen 19 kHz-Kontrollton erkennen können.

Bestätigung der Kompatibilität siehe gerätespezifische Elektrodatenblätter.

Inhalt des Satzes

Dieses FM-Kopfhörersystem besteht aus folgendem Zubehör:

1 x FM-Sender SBC HC8392
1×FM-Kopflörer SBC HC8395
1 × SBC CS030/00: 12 Volt/200 mA
AC/DC-Adapter
2 × wiederaufladbaren Batterien LR03/AAA (NiMH), 550 mAh
1 × Stecker 3,5 mm / Stereoadapterstecker
6,3 mm
1×Antennenöhre

Sender (Abbildung 1)

7 Bedienfeld

1 Stromanzeige – leuchtet auf, wenn Audiosignale am Audioeingang festgestellt werden.
2 Wiederaufladeanzeige - die grüne LED leuchtet beim Wiederauflagen.Völlig erschöpfte Batterien sind nach etwa 16 Stunden voll aufgeladen.
3 Aufladefach - legen Sie einfach die Batterien in des Senders Batteriefach ein. Die grüne LED leuchtet beim Wiederauflagen.
4 Gleichstrom – wird an den 12 Volt/200 mA AC/DC-Adapter angeschlossen
5 3,5 mm Stereokopfhörer-Audioeingang - schließt ihren FM-Sender an eine Audioquelle an
6 Kanalumschaltung - wahlen Sie einen von 2 Kanälen für besten Empfang. Wir raten Ihnen, Kanal 1 als erstige Option zu wahren.

Kopfhörer (Abbildung 2)

8 Stromanzeige - leuchtet bei Benutzung auf.
9 Strom Ein/Aus - schieben Sie den Schalter in die Ein- oder Aus-Stellung, um den Kopflörer ein-/auszuschalten.
10 Batteriefach - öffnen Sie den Deckel, gehmen Sie die Batterien hereaus und legen Sie sie zum Wiederauflagen in des Senders Wiederaufladefach.
11 Lautstärke - stellen Sie die Lautstärke auf den von Ihnen gewünschten Hörpegel ein.
12 Abstimmmen - drehen Sie den Abstimmknopf, bis das Signal am deutlichsten ist.

Sender-Stromversorgung

WICTIGER HINWEIS

Benutzen Sie nur den 12 Volt/200 mA AC/DC-Adapter SBC CS030/00 von Philips.

1 Vergewisern Sie sich, dass des Adapters Nennspannung mit der Netzspannung (Steckdose) übereinstimmt.
2 Schlieben Sie den DC-Verbinder des AC/DC-Adapters an den auf der Rückseite des Senders befindlichen 12 Volt DC-Stromeingangsverbinder an.
3 Schlieben Sie den 12 Volt/200 mA AC/DC-Adapter an die Netzsteckdose an.

• Ziehen Sie stets den AC/DC-Adapter, wenn der Sender länger Zeit nicht benutzt wird.

4 Führn Sie die Antennenröhre in das Loch ein, das sich oben am Sender befindet. Vergewissern Sie sich, dass der ausjenem Loch Heraushängende Draht in der Antennenröhre geführt wird.
- Richtige Installation der Antennenöhre verbessert den Übertragungsbereich.

Kopfhörer-Stromversorgung (Abbildung 3)

WICTIGER HINWEIS

Benutzen Sie nur wiederaufladbare LR03/AAA NiMH-Batterien (vorzugsweise Philips).

Benutzen Sie keine NiCd-Batterien oder Alkalibatterien, weil diese Ihr FM-Funksystem beschädigen können!

1 Überprüfen Sie, ob sich die Stromtaste des FM-Kopfhörers in der Stellung, ein' befindet.
2 Zum Wiederauflagen der eingebauten wiederauffladbaren LR03/AAA NiMH-Batterien des Kopfhörers öffnen Sie des Kopfhörers Batteriefach. Nehmen Sie die Batterien hereaus und legen Sie sie zum Wiederauflagen in des Senders Wiederaufladefach.

Hinweise:

Völlig erschöpfte Batterien benötigen zum Wiederauflagen etwa 16 Stunden.

Nehmen Sie stets die Batterien hereus, wenn der Kopfhörer längerere Zeit nicht benutzt wird.

Batterien enthalten chemische Substanzen, weshalb sie ordnungsgemäß zu entsorgen sind.

Informationen zum Umweltschutz

Alles überflüssige Verpackungsmaterial wurde vermieden. Wir haben unser möglichstes getan, damit die Verpackung leicht in zwei Materialien (Pappe und Polyäthylen) aufteilbar ist.

Ihr Gerät besteht aus Materialien, die von darauf spezialisierten Betrieben wieder verwertet werden können.itte halten Sie sich beim Entsorgen von Verpackungsmaterial, erschöpften Batterien und alter Geräte an örtliche Bestimmungen.

Kopfhörer-Batteriewechsel

WICTIGER HINWEIS

Benutzen Sie nur wiederaufladbare LR03/AAA NiMH-Batterien (vorzugsweise Philips).

Benutzen Sie keine NiCd-Batterien oder Alkalibatterien, weil diese Ihr FM-Funksystem beschädigen können!

1 Öffnen Sie des Kopfhörers Batteriefach.
2 Nehmen Sie die Batterien heraus und entsorgen Sie sie ordnungsgemäß.
3 Legen Sie neue Batterien ein. Benutzen Sie nur LR03/AAA NiMH-Batterien (vorzugsweise Philips).
4 Vergewissern Sie sich, dass die Batterien richtig eingelegt sind, wie von den gravierten Symbolen im Batteriefach angezeigt.
5 SchlieBen Sie das Batteriefach.

WICHTIGER HINWEIS

Vor erstmaliger Benutzung des FM-Kopfhörers vergewissern Sie sichitte, dass die Batterien etwa 16 Stunden lang voll aufgeladen werden. Dadurch wird eine längerere Lebensdauer der Batterien garantiert.

Anschlieben des FM-Senders an einen Kopfhörerausgang einer Audioquelle (Abbildung 4)

1 Schlieben Sie den 3,5 mm-Stereostecker des Stereo-Audiokabels an den Kopfhörerausgang einer Audioquelle, z.B. Fernsehgerät, HiFi oder PC, an. Falls Ihrte Audioquelle einen Kopfhörerausgang 6,3 mm hat, benutzen Sie den mitgelieferten 3,5 mm/6,3 mm-Stereoadapterstecker.

2 Schalten Sie ihre Audioquelle ein und erhöhen Sie vorsichtig die Lautstärke der Audioquelle. Die rote Stromanzeige-LED des Senders leuchtet beim Empfang eines Audiosignals auf.
3 Schalten Sie den Kopflörer ein. Sie konnten einen zischenden Klang durch den Kopflörer horen, wenn der Kopflörer noch nicht richtig auf den Sender abgestimmmt ist.
4 Zum Abstammen drehen Sie den Abstimmknopf, bis das Signal am deutlichsten ist, und die Abstimmanzeige leuchtet auf.
5 Stellen Sie die Lautstärke mit dem Kopflörer-Lautstärkeregler auf den gewünschten Pegel ein.

Grundlegende Funktionswise

Wenn der FM-Sender an Folgendes angeschlossen ist einen Kopflörerausgang einer Audioquelle.

1 Schalten Sie ihre Audioquelle ein und erhöhen Sie vorsichtig die Lautstärke der Audioquelle. Die rote Stromanzeige-LED des Senders leuchtet beim Empfang eines Audiosignals auf.
2 Schalten Sie den Kopflörer ein. Sie konnten einen zischenden Klang durch den Kopflörer horen, wenn der Kopflörer noch nicht richtig auf den Sender abgestimmmt ist.
3 Zum Abstammen drehen Sie den Abstimmknopf, bis das Signal am deutlichsten ist, und die Abstimmanzeige leuchtet auf.
4 Stellen Sie die Lautstärke mit dem Kopflörer-Lautstärkeregler auf den gewünschten Pegel ein.

Wenn ein Fehler auftritt, sind zuerst die nachstehenden Punkte zu überprüfen, bevordas Gerät zur Reparatur gegeben wird.

Wenn Sie das Problem nicht durch Befolgen dieser Ratschläge losen können, sollen den Sie sich an ihren Handler oder an ihre Servicestelle wenden.

WARNHINWEIS: Unter gar keinen Umständen sollenn Sie versuchen, das Gerät selbst zu reparieren, weil die Garantie dadurch erlischt.

Problem	Abhilfe
Kein Sound	- Überprüfen, ob der AC/DC-Adapter safer in der AC-Steckdose steckt, und dass sein DC-Verbinder richtig im 12 Volt DC-Eingangsvorbinder auf der Rückseite des Senders befindlich ist. - Überprüfen, ob der Ein/Aus-Schalter des Kopfhörers in Stellung ,ein' befindlich ist. - Kopfhörer-Batterien geschwächt. Öffnen Sie des Kopfhörers Batteriefach. Nehmen Sie die Batterien hereaus und legen Sie sie zum Wiederauflagen in des Senders Wiederaufdeckfach. (Siehe Kopfhörer-Stromversorgung) - Überprüfen, ob die Audioquelle eingeschaltet und auf einen Kanal mit Audio abgestimmmt ist. - Lautstärke nicht eingestellt. Die Lautstärke an Audioquelle/ Kopfhörer auf einen höheren Pegel einstellen. - Des Kopfhörers Abstimmfrequency einstellen. Zum Abstammen drehen Sie den Abstimmknopf, bis das Signal am deutlichsten ist. - Sich den Sender HC8392 zunutze machen. Eine bereits in andere Ausrüstung eingebaute Sender sind – aufgrund der im Kopfhörer HC8395 eingesetzten modernen Technik – evtl. nicht mit dem Kopfhörer HC8395 kompatibel.
Verzerrter Sound	- Des Kopfhörers Abstimmfrequency einstellen. Zum Abstommen drehen Sie den Abstimmknopf, bis das Signal am deutlichsten ist. - Des Senders Frequenz einstellen. Beliebigen der 2 Kanäle des Senders wahlen. Als Nächstes stellen Sie des Kopfhörers Frequenz ein, indem Sie den Abstimmknopf drehen, bis das Signal am deutlichsten ist.

Fehlersuche

Verzerrter Sound

• Kopflörer-Batterien geschwächt. Öffnen Sie des Kopflörers Batteriefach. Nehmen Sie die Batterien hereaus und legen Sie sie zum Wiederauflagen in des Senders Wiederaufldefach.
  (Siehe Kopflörer-Stromversorgung)
• Überprüfen, dass die Lautstärke an Audioquelle/ Kopfhörer nicht auf einen zu hohen Pegel eingestellt ist. Die Lautstärke herabsetzen.
• Abstand zum Sender ist zu groß. Sich{naher zum Sender bewegen.
• Störung aufgrund von Leuchtstofflampen/anderen Funkquellen. Sender oder Kopfhörer woandershin verlegen/des Senders Kanal wechseln.
• Sich den Sender HC8392 zunutze machen. Einige bereits in andere Ausrüstung eingebaute Sender sind aufgrund der im Kopfhörer HC8395 eingesetzten modernen Technik -evtl. nicht mit dem Kopfhörer HC8395 kompatibel.

Pflege

—Wenn der Kopfhörer längerere Zeit nicht benutzt wird, erhöhen Sieitte die Batterien hereaus,um Auslaufen und Korrosion zu verhindern.
Die Batterien sind nur durch LR03/AAA NiMH-Batterien (vorzugsweise Philips) zu ersetzen.
- Lassen Sie den Kopfhörer nicht in der Höhe von Wärmequellen. Setzen Sieihn nicht direkter Sonneneinstrahlung, übertriebener Staubentwicklung, Feuchtigkeit, Regen oder Mechanischer Erschütterung irgendwelcher Art aus.
-Verwenden Sie nicht Alkohol,Verdünner oder Substanzen auf Petroleumbasis zur Reinigung des Kopfhörer oder Senders. Benutzen Sie ein etwas angefeuchtetes Ledertuch zum Reinigen des Gehäuses.
- Benutzen Sie keine Reiniger, die Alkohol, Spiritus, Ammoniak oder scheuemde Partikel enthalten, da diese das Gehäuse beschädigten können.

Hörsicherheit!

Benutzung bei hoher Lautstärke kann Ihr Gehör nachhaltig schädigen.

Technische Daten
Vorschriften

System:	Hochfrequenz (RF)
Trägerfrequenz: (Sender HC8392)	Kanal 1: 863.5 MHz Kanal 2: 864.5 MHz
Trägerfrequenz: (Kopfhörer HC8395)	863.2 bis 864.7 MHz (Manuelles Abstommen)
Modulation:	Frequenzmodulation (FM)
Abgestrahlte Ausgangsleistung:	<10m Watt
Effektiver Übertragungsbereich:	bis zu 100 Meter, in alle Richtungen (360°)
Eingangspegel:	500 mVrms (1 kHz Sinuswelle)
Stromversorgung – Sender:	12Volt / 200 mA DC, Mitte positiv
Stromversorgung – Kopfhörer:	2 x LR03 (AAA) Batterien (NiMH)
Frequenzbereich (Kopfhörer):	10 – 20,000 Hz
Störabstand:	> 60 dB (1 kHz Sinuswelle, A-bewertet)
Verzerrung:	Klirrfaktor < 0.5%
Kanalabstand:	> 30 dB

Europäische Vorschriften

Dieses Produkt wurde im Einklang mit der europäischen R&TTE-Richtlinie 1999/5/EWG konstruiert, geprüft und hergestellt.

Lt. dieser Richtlinie kann these Produkt in den folgenden Ländern zur Anwendung kommt:

R&TTE-Richtlinie 1999/5/EWG

Dieses Produkt entspricht den Anforderungen der Klasse 3 lt. ETS 300 445.

Gefeliciteerd!

Ifolge dette direktivet kan ditte Produktet tas i bruk i ffolgende land:

R&TTE Direktiv 1999/5/EC

Sehr geehrter Kunde,

sollten Sie einen Grund zur Beanstandung haben, so garantiert PHILIPS - zusätzlich zu ihren Gewährleistungsansprüchen gegenüber ihrer Verkäufe - innerhalb von 12 Monaten ab Kaufdatum, daß das Produkt gegen ein mangelfreies, neuwertiges Produkt ausgetaucht wird.itte schicken Sie das Produkt im Garantiefall zusammen mit dem Originalkaufbeleg, der das Datum des Kaifes und den Name des Handlers, sowie die vollständige Typnummer zu tragen hat, an unseren Servicepartner:

ARRIVO Marketing

Essener Str: 91 - 97

22419 Hamburg

Durch die Inanspruchnahme der Garantie wird die Garantiezeit weder verlangert noch wird eine neue Garantiefrist für das Produkt in Lauf gesetzt.

Wenn Sie weitere Fragen haben, wenden Sie sichitte schriftlich oder Telefonisch an:
