SBCHC8390 - Chaîne Hi-Fi PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Marque	PHILIPS
Modèle	SBCHC8390
Type de produit	Système audio FM sans fil (casque + émetteur)
Fréquence porteuse (émetteur)	Canal 1 : 863,5 MHz / Canal 2 : 864,5 MHz
Fréquence porteuse (casque)	863,2 à 864,7 MHz (syntonisation manuelle)
Modulation	FM (fréquence modulée)
Puissance de sortie RF	< 10 mW
Portée de transmission	Jusqu'à 100 mètres (360°)
Niveau d'entrée audio	500 mVrms (1 kHz sinusoïdal)
Alimentation émetteur	12 V CC / 200 mA, adaptateur secteur fourni (SBC CS030/00)
Alimentation casque	2 piles rechargeables NiMH LR03/AAA (550 mAh)
Temps de charge	Environ 16 heures pour une charge complète
Plage de fréquences audio (casque)	10 – 20 000 Hz
Rapport signal/bruit	> 60 dB (pondéré A)
Distorsion harmonique totale	< 0,5 %
Séparation des canaux	> 30 dB
Connectivité	Entrée audio jack 3,5 mm stéréo (adaptateur 6,3 mm fourni)
Fonctions	Transmission sans fil, mise sous/hors tension automatique, charge des piles, indicateurs lumineux (alimentation rouge, charge verte), syntonisation manuelle, sélection de canal (2 canaux)
Sécurité	Avertissement : utilisation prolongée à volume élevé peut endommager l'ouïe
Entretien	Nettoyer avec un chiffon humide ; ne pas utiliser d'alcool, diluant ou produits abrasifs
Contenu de l'emballage	Émetteur FM SBC HC8392, casque FM SBC HC8395, adaptateur secteur 12 V/200 mA, 2 piles NiMH AAA, adaptateur jack 3,5->6,3 mm, tube d'antenne

FOIRE AUX QUESTIONS - SBCHC8390 PHILIPS

Comment charger les piles du casque ?

Ouvrez le compartiment des piles du casque, retirez les piles et placez-les dans le compartiment de charge de l'émetteur. L'indicateur vert s'allume. Une charge complète prend environ 16 heures. Utilisez uniquement des piles NiMH LR03/AAA (de préférence Philips).

Que faire si je n'entends aucun son ?

Vérifiez que l'adaptateur secteur est bien branché, que le casque est allumé, que les piles sont chargées, que la source audio est sous tension et que le volume est suffisant. Ajustez la syntonisation du casque avec la molette. Si le problème persiste, essayez l'autre canal de l'émetteur.

Comment syntoniser le casque sur l'émetteur ?

Allumez le casque et tournez la molette de syntonisation jusqu'à ce que le signal soit clair. L'indicateur de syntonisation s'allume. Vous pouvez aussi changer le canal de l'émetteur (position 1 ou 2) pour améliorer la réception.

Puis-je utiliser d'autres piles que des NiMH ?

Non, utilisez uniquement des piles rechargeables NiMH LR03/AAA (de préférence Philips). Les piles NiCd ou alcalines peuvent endommager le système.

Quelle est la portée maximale du système ?

La portée de transmission peut atteindre 100 mètres en champ libre, avec une couverture omnidirectionnelle (360°).

Puis-je connecter plusieurs casques sur un seul émetteur ?

Oui, il est possible d'utiliser plusieurs casques ou haut-parleurs sans fil sur un seul émetteur, à condition qu'ils fonctionnent dans la bande 864 MHz et détectent un ton pilote de 19 kHz.

Que faire en cas de distorsion sonore ?

Vérifiez que les piles sont chargées, réduisez le volume de la source audio, rapprochez-vous de l'émetteur, changez de canal (1 ou 2) et syntonisez à nouveau. Éloignez l'émetteur des néons ou autres sources radio.

Comment nettoyer l'émetteur et le casque ?

Utilisez un chiffon légèrement humide (eau uniquement). Ne jamais utiliser d'alcool, diluant, ammoniaque ou produits abrasifs. Protégez les appareils de la chaleur, de l'humidité et des chocs.

Que faire si l'indicateur d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement connecté à l'émetteur et à la prise. Assurez-vous que la source audio envoie un signal (augmentez le volume). Si le voyant rouge ne s'allume pas, l'émetteur peut être défectueux.

L'émetteur peut-il rester branché en permanence ?

Oui, mais débranchez l'adaptateur si l'émetteur n'est pas utilisé pendant une longue période. De même, retirez les piles du casque pour éviter les fuites.

MODE D'EMPLOI SBCHC8390 PHILIPS

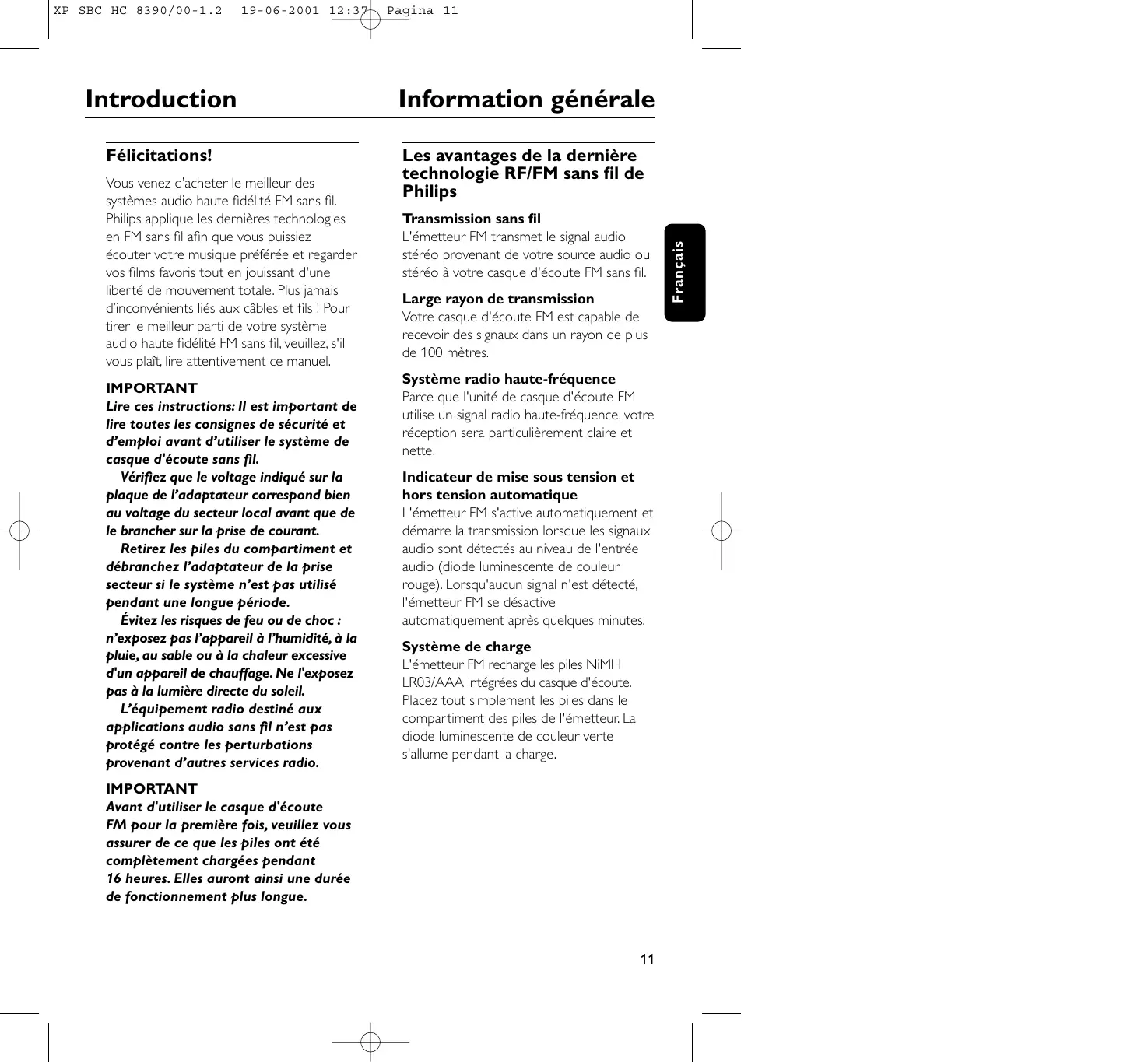

Vou venez d'acheter le meilleur des systèmes audio haute fidélité FM sans fil. Philips applique les dernières technologies en FM sans fil afin que vous puissiez écouter votre musique préféree et regarder vos films favors tout en jouissant d'une liberté de mouvement totale. Plus jamais d'inconvénients liés aux cables et fils! Pour tirer le meilleur parti de votre système audio haute fidélité FM sans fil, veuillez, s'il vous plaît, lire attentivement ce manuel.

IMPORTANT

Lire ces instructions: Il est important de dire toutes les consignes de sécurité et d'emploi avant d'utiliser le système de casque d'écoute sans fil.

Vérifiez que le voltage indiqué sur la plaque de l'adaptateur correspond bien au voltage du secteur local avant que de le brancher sur la prise de courant.

Retirez les piles du compartment et débranche l'adaptateur de la prise secteur si le système n'est pas utilisé pendant une longue période.

Évitez les risques de feu ou de chic : n'exposez pas l'appareil à l'humidité, à la pluie, au sable ou à la chaleur excessive d'un appareil de chauffage. Ne l'exposez pas à la lumière directe du soleil.

L'équipement radio destiné aux applications audio sans fil n'est pas protégé contre les perturbations provenant d'autres services radio.

IMPORTANT

Avant d'utiliser le casque d'écoute FM pour la première fois, veuillez vous assurer de ce que les piles ont été complètement chargées pendant 16 heures. Elles auront ainsi une durée de fonctionnement plus longue.

Les avantages de la dernière technologie RF/FM sans fil de Philips

Transmission sans fil

L'émetteur FM transmet le signal audio stéreo provenant de votre source audio ou stéreo à votre casque d'écoute FM sans fil.

Large rayon de transmission

Votre casque d'écoute FM est capable de receivevoir des signaux dans un rayon de plus de 100 mètres.

Système radio haute-fréquence

Parce que l'unité de casque d'écoute FM utilise un signal radio haute-fréquence, votre réception sera particulièrement claire et nette.

Indicateur de mise sous tension et hors tension automatique

L'émetteur FM s'active automatique et démarre la transmission lorsque les signaux audio sont détectés au niveau de l'entrée audio (diode luminescente de couleur rouge). Lorsqu'aucun signal n'est détecté, l'émetteur FM se désactive automatique après quelques minutes.

Système de charge

L'émetteur FM recharge les piles NiMH LR03/AAA intégrées du casque d'écoute. Placez tout simplement les piles dans le compartment des piles de l'émetteur. La diode luminescente de couleur verte s'allume pendant la charge.

Transmission facile

Le casque d'écoute FM est capable de receivevoir des signaux de l'émetteur, et ce, même à travers des obstacles tels que portes, murs, fenêtres.

Plusieurs casques fonctionnant sur un seul émetteur

Il est possible d'utiliser un certain nombre de casques d'écoute supplémentaires et ou des haut-parleurs sans fils sur un seul émetteur si ces appeareils sont capables: - de fonctionner dans la bande 864 MHz - de détecter un ton pilote de 19kHz

Pour vérifier la compatibilité, veuillez consulter les fiches de spécification électrique de l'appareil.

Contenu de l'équipement

Ce système de casque FM comprend les accessoires suivants:

1 x émetteur FM SBC HC8392
1xcasqueFM SBC HC8395
1 × adaptateur CA/CC 12 Volt/200 mA
SBC CS030/00
2 × piles rechargeables LR03/AAA (NiMH), 550 mAh
1 x fiche adaptatrice stereo de 3,5 mm à 6,3 mm
1 × tube d'antenne

Émetteur (figure 1)

1 Indicateur d'alimentation - s/allume lorsque des signaux audio sont détectés au niveau de l'entrée audio.

7 Panneau de commandes

2 Indicateur de charge - la diode luminescente de couleur verte s'allume lors du rechargement. Des piles complètement déchargees arrivorient à charge complète après 16 heures de charge.
3 Compartiment de charge - placez tout simplement les piles dans le compartment des piles de l'émetteur. La diode luminescente de couleur verte s'allume lors du rechargement.
4 Alimentation CC - se connecte à l'adaptateur CA/CC 12 volts/200mA
5 Entrée audio 3,5 pour casque stéreo - connecte votre émetteur FM à une source audio.
6 Commutateur de canal - sélectionné l'un des 2 canaux disponibles pour obtenir la meilleure réception. Nous vous conseillons de sélectionner le canal 1 en première option.

Casque d'écoute (figure 2)

8 Indication d'alimentation - s'allume lorsque le casque est sous tension.
9 Mise sous tension/hors tension - mettez le selecteur en position de mise sous ou hors tension pourmettrelecasque d'ecoute sous tension/hors tension.
10 Compartiment des piles - ouvre le couvercle, enlevez les piles et place-les dans le compartment de charge pour qu'elles puissant se recharger.
11 Volume -ajustez le volume au niveau d'ecoute desirable.
12 Syntonisation - tournez la molette de symtonisation jusqu'à ce que le signal soit aussi clair que possible.

Alimentation de l'émetteur

IMPORTANT

Utiliser exclusivement l'adaptateur CA/CC 12 Volt/200 mA Philips SBC CS030/00.

1 Assurez-vous de ce que la tension nominale de l'adaptateur correspond bien à la tension de la prise du secteur.
2 Connectez le connecteur CC de l'adaptateur CA/CC au connecteur d'entrée 12 volts CC situé à l'arrête de l'émetteur.
3 Connectez l'adaptateur CA/CC 12 volts/ 200mA à la prise du secteur.

• Déconnectez toujours l'adaptateur CA/CC lorsqu'il est clair que l'émetteur ne sera pas utilisé pendant une longue période.

4 Insérez le tube d'antenne dans le trou situé sur le dessus de l'émetteur. Assurez-vous que le fil quiPEND hors du trou est ajustement guidedans le tube de I'antenne.
- Installer correctement le tube d'antenne permettra d'améliorer la plage de transmission.

Alimentation du casque d'écoute (figure 3)

IMPORTANT

N'utilisez que des piles rechargeables NiMH LR03/AAA (de préférence des piles Philips).

N'utilisez pas des piles NiCd ou des piles alcalines, vous pourriez, ce faisant, endommager votre système FM sans fill!

1 Assurez-vous de ce que le bouton de mise sous tension de votre casque d'écoute FM est bien sur la position de mise sous tension.
2 Pour recharger les piles rechargeables intégrées NiMH LR03/AAA, ouvre le compartment des piles du casque d'écoute. Enlevez les piles et placez-les dans le compartment de charge de l'émetteur pour qu'elles pouissant se recharger.

Notes:

Des piles complètement déchargees ont besoin d'environ 16 heures pour se recharger entièrement.

Enlevez toujours les piles lorsqu'il est clair que vous n'utiliserez pas le casque pendant une longue période.

Les piles contiennent des substances chimiques, leur mise au rebut doit donc se faire de manière conséquence.

Informations sur l'environnement

Tous les matériaux d'emballage inutiles ont ete evités. Nous avons fait le maximum pour autoriser la separation des matériaux d'emballage en trois catégories: le carton, le polystyrene expansé et le polyéthylène.

Votre équipement est constitué de matérielaux recyclables, à condition d'être démontré par une société spécialisée. Veuillez observer les règles locales en vigueur pour le rebut des matérielux d'emballage, les piles usées et les anciens équipements.

Remplacement des piles du casque d'écoute

IMPORTANT

N'utilissez que des piles rechargeables NiMH LR03/AAA (de préférence des piles Philips).

N'utilisez pas des piles NiCd ou des piles alcalines, vous pourriez, ce faisant, endommager votre système FM sans fill!

1 Ouvrez le compartment des piles du casque d'écoute.
2 Enlevez les piles et mettez-les au rebut comme il convient pour tout matériel chimique.
3 Placez de nouvelles piles. N'utilise que des piles LR03/AAA NiMH (des Philips, de préférence).
4 Assurez-vous de ce que les piles ont ete inserees conformement aux symboles gravés sur leur compartment.
5 Fermez le compartment des piles.

IMPORTANT

Avant d'utiliser le casque FM pour la première fois, veuillez vous assurer de ce que les piles ont ete chargedes jusqu'a charge completependant environ 16 heures.Proceder de la sortegarantit a vos piles une durée de fonctionnement plus longue.

Connexion de I'émetteur FM à la sortie de casque d'écoute d'une source audio (figure 4)

1 Connectez la fiche 3,5 mm stéreo du cable audio stéreo à la sortie de casque d'écoute d'une source audio (une TV, une chaîne hi-fi ou un PC, par exemple).

• Si la source audio en question est équipée d'une sortie de casque d'écoute de 6,3 mm, utilisez la fiche adaptatrice stéreo de 3,5 mm à 6,3 mm fournie.

2 MettezYOUR source audio sous tension et augmentez prudemment son volume. L'indicateur d'alimentation (la diode luminescente rouge) de I'emetreur s'allume des reception d'un signal audio.
3 Mettez le casque d'écoute sous tension. Il est possible que vous entendiez un sufflement dans le casque. C'est que votre casque n'a pas encore eté adequatement régle sur l'émetteur.
4 Tournez la molette de syntonisation jusqu'à ce que le signal soit aussi clair que possible. L'indicateur de syntonisation s'allumera.
5 Ajustez le volume au niveau désiré au moyen de la commande de volume du casque d'écoute

Utilisation de base

Lorsque l'émetteur FM est connecté à une sortie de casque d'écoute ou une source audio.

1 Mettez sous tension votre source audio et augmentez prudemment son volume. L'indicateur d'alimentation (la diode luminescente rouge) de l'émetteur s'allume dés qu'est reçu un signal audio.
2 Mettez le casque d'écoute sous tension. Il est possible qu'un sifflement se fasse entendre dans le casque d'écoute, ce qui signifie que votre casque n'a pas encore eté correctement règle sur l'émetteur.
3 Tournez la molette de syntonisation jusqu'à ce que le signal soit aussi clair que possible. L'indicateur de syntonisation s'allumera.
4 Ajustez le volume au niveau désiré à l'aide de la commande de volume du casque d'écoute.

En cas de dysfonctionnement, vérifie d'abord les points listés ci-dessous, avant que de penser à faire réparer l'appareil.

Si les indications ci-dessous ne sont pas suffisantes à la solution du problème, consultez le revendeur ou le centre de service après-venture.

AVERTISSEMENT : Vous ne doivent enaucun cas tenter de réparer votre apparéil vous même,car cela entraînerait l'annulation de la garantie délivrée lors de l'achat de l' apparéil.

Problème	Solution
Pas de son	- Assurez-vous de ce que l'adaptateur CA/CC est correctement inséré dans la prise CA et que son connecteur CC est lui-même correctement inséré dans le connecteur d'entrée CC 12 voltsitué à l'arrête de l'émetteur. - Vérifie que le commutateur de mise sous tension/hors tension (On/Off) se trouve bien sur la position On (sous tension). - Les piles du casque d'écoute fonctionnent en état de charge faible. Ouvrez le compartment des piles du casque d'écoute. Enlevez les piles et placez-les dans le compartment de charge de l'émetteur pour qu'elle puissant se recharger. (voir "Alimentation du casque d'écoute"). - Assurez-vous de ce que la source audio est sous tension et qu'elle est bien réglée sur un canal audio. - Volume non régle. Ajustez le volume de la source audio/casque d'écoute à un niveau plus haut. - Ajustez la fréquence de syntonisation du casque d'écoute. Tournez la molette de syntonisation jusqu'à ce que le signal soit aussi clair que possible. L'indicateur de syntonisation s'allumera. - Utilisez l'émetteur HC8392. Certains émetteurs déjà intégrés dans d'autres équipements peuvent ne pas être compatibles avec le casque d'écoute HC8395, étant donné la technologie avancée utilisée dans ce dernier système.
Distorsion sonore	- Ajustez la fréquence de syntonisation du casque d'écoute. Pour symponiser, tournez la molette de syntonisation jusqu'à ce que le signal soit aussi clair que possible. - Ajustez la fréquence de l'émetteur. Sélectionnez l'un des 2 canaux de l'émetteur. Ajustez ensuite la fréquence du casque d'écoute en tournant la molette de syntonisation jusqu'à ce que le signal soit aussi clair que possible.

Dépistage des pannes

Distorsion sonore

• Les piles du casque d'écoute fonctionnent en état de charge faible. Ouvrez le compartment des piles du casque d'écoute. Enlevez les piles et placez-les dans le compartment de charge de l'émetteur pour qu'elles puissant se recharger. (voir "Alimentation du casque d'écoute").
• Assurez-vous de ce que le volume sur la source audio/le casque d'écoute n'est pas exagéré. Réduisez le volume, si nécessaire.
  -La distance par rapport à l'émetteur est trop grande. Rapprochez-vous de l'émetteur.
• Interférences d'éclairages au néon/ d'autres sources radio. Déplacez l'émetteur ou le casque d'écoute/changez le canal de l'émetteur.
• Utilisez l'émetteur HC8392. Certains émetteurs déjà intégrés dans d'autres équipements peuvent ne pas être compatibles avec le casque d'écoute HC8395, étant donné la technologie avancée utilisée dans ce dernier système.

Entretien

• Si vous ne devez pas utiliser le casque d'écoute pendant une longue période, veuillez enlever les piles afin d'éviter les fuites et corrosions évientuelles.
• Si vous doivent remplancer les piles, n'utilisez que des piles NiMH LR03/AAA (des Philips, de préférence).
• Ne laissez pas le casque d'écoute à proximé de sources de chaleur. Ne le laissez pas exposé à la lumière directe du soleil, protégez le de la poussière, de l'humidité, de la pluie et évitez les chocs mécaniques.
• Pour le nettoyage du casque d'écoute ou de l'émetteur, n'employez jamais de l'alcool, du diluant ou des substances à base de petrole. Utilisez plutôt une peau de chamois légèrement humide pour nettoyer le boitier.
• N'utilise pas de produits de nettoyage contenant de l'alcool, de l'essence térébenthine, de l'ammoniaque ou des abrasifs : ces produits pourraient endommager le boftier.

Protection de votre ouie! Une utilisation prolongée à un volume élevé peut endommager définitivement votre ouie.

Système:	Fréquence Radio (RF)
Fréquence porteuse: (Émetteur HC8392 )	Canal 1: 863.5 MHz Canal 2: 864.5 MHz
Fréquence porteuse: (Casque d'écoute HC8395)	de 863.2 à 864.7 MHz (Syntonisation manuelle)
Modulation:	Modulation de fréquence (FM)
Puisance de sortie en rayonnement :	<10m Watts
Plage de transmission effective:	jusqu'à 100 mètres, omnidirectionnelle (360°)
Niveau d'entrée :	500 mVrms (onde sinusoidale 1 kHz)
Tension d'alimentation - émetteur :	12Volt / 200 mA CC, positif centre
Tension d'alimentation - casque d'écoute :	2 piles LR03 (AAA, NiMH)
Plage de fréquence (Casque d'écoute):	10 – 20,000 Hz
Rapport signal/bruit :	> 60 dB (onde sinusoidale 1 kHz, pondéré A)
Distorsion:	< 0.5% DHT
Déparation des canaux :	> 30 dB

Règlementations Européennes

Ce produit a été concu, testé et fabriqué selon la Directive Européenne R&TTE, 1999/5/EC.

Selon cette directive, ce produit peut-être mis en circulation dans les états suivants:

Voir la Directive R&TTE 1999/5/EC.

B √

DK

E

GR X

F

IRL

1 x

L

NL

A

P√

SU

s

UK

N

D

CH√

Ce produit satisfait aux exigences de classe 3 comme établi dans la NET 300 445.
