MANUALE UTENTE KGS3721IE BOSCH

Avverenze di sicurezza, ambiente e regolamenti 52

Installare I'apparecchio 53
Conoscere I'apparecchio 53

Le luci di controllo - Allacciamento e scelta della temperatura 54

Ordinare icibi.Congelare e immagazzinareu 55-56

Congelare e immagazzinare - Scongelare 57

Puliza] 58
Risparmio di energia] 58

Piccoli guasti che lei 此 59

Rumori normali per un frigoriferoli 60

Assistenza tecnical 60

PL

Spistrexci

Istruzioni di sicurezza

Questo apparecchio contiene il refrigerante sobutano (R600a), un gas naturale altamente biodegradabile, ma combustibile. Durante il trasporto e l'installazione dell'apparecchio prestare attenzione cheunon vengano danneggiate parti del circuito di refrigerazione. In caso di danni, evitare fiamme o il contatto per alcuni minuti il locale in cui si trova l'apparecchio.

Smaltimento dell'apparecchio vecchio

Rendere gli appearecchi vecchi
immediatamente inservibili. Togliere la
spina si rete e tagliare il cavo di
collegamento, togliere o disgruggere
serrature - eviterete casi che i bambini,
giocando, possano restare imprigionati
nell'interno. I frigoriferi e congelatori
contengono gas isolanti e sostanze
refrigeranti che richiedono uno
smaltimento appropriato.
Contengono inoltre materiali pregiati che
devono essere destinati al riciclaggio.
Perquesto motivo, fare uso del
competente luogo di smaltimento rifiuti
comunale per l'eliminazione
dell'apparechio vecchio.
Per eventuali problemi Vi preghiamo di
rivolver Ger alla Amministrazione
Comunale oppure al Vostro negotiante.
Fare attenzione che sono al trasporto allo
smaltimento idoneo e non inquinante le
tubature del vostro frigorifero non
vengano danneggiate.

Il nostro contributo per la difesa dell'ambiente - moi usiamo carta reciclata.

Smaltimento del materiale d'imballaggio dell'apparecchio nuovo

Tutti i materiali d'imballaggio impiegati del nuovo apparecchio possono essere smaltiti perché alcun pericolo.

Il cartone può essere frantuamato e destinato ai rifiuti per carta straccia.

Le lamine sono in polietilene e le parti d'imbottitura in polistirolo libero di idrocarburi fluorocloridrici. Queste sostanze pregevoli possono essere riciclate, se consignate in un relativo centro di raccolta. L'amministrazione comunale fornisce solitamente l'indirizzo di un tal centro di raccolta.

Regolamenti

L'apparecchio serve per il raffreddamento e congelamento di cibi e per l'elaborazione del ghiaccio.

E'destinato all'uso domestico.

Per l'uso nel settore industriale bisogna atteneri ai regolamenti per l'industria.

L'apparecchio a protetto contro le interference, in base alle norme 76/889,及其他 la norma suplementare 82/499/EWG.

E'conforme con la norma di prevenzione di infortuni per estallazioni dei frigoriferi (VBG 20).

Il movimento circolatorio a freddo è stato provato in impermeabilità.

Quest'articolo e in conformità con i regolamenti di sicurezza opportuni per gli elettrodomestici.

Le riparazioni degli elettrodomestici dovanno essere eseguite sostanto da personale specializzato.

A causa di riparazioni inadeguate, posso sorgere pericoli gravi per l'utente.

L'appareciattura è adatta per una temperature ambiente da +16^ a +32^

(Modello SN + 10^ a +32^ ; Modello ST +18^ a +38^ , vedi targhetta).

Installare I'apparecchio Conos

Luogo di installmente

Ilippo adatto per l'installazione è un luogo secco e ben areato. Il luogo di estallazione non deve ricevere direttamente i raggi del sole, né deve trovarsi vicino alle fonti di calore, quali una cucina, radiatore, ecc. Se il luogo di estallazione dovra essere inevitabilmente accanto ad una fonte di calore, impieghi una piatra isolante appropriata o rispetto le seguenti distanze delle fonti di calore:

Per la cucina elettrica 3cm

Per cucina ad olio o carbone 30~cm

Se si istalla l'apparechio accanto ad un'alto frigorifico o cangelatore, occorre lasciare una distanza laterale di 3 cm., necessaria per evitare la formazione del vapore acqueo.

Quando si mette l'apparecchio in funzione per la primaolta bisogna pulire il vano interno (verdi «Puliza»).

Installazione echio del senso di aperture della porta

Vedi Istruzioni di montaggioAllegate.

Collegamento elettrico

Allacciare l'apparecchio con una corrente alterna 220-240 V (SN/N), 220-230 V (ST) 50Hz ,soltando con una presa a spina istallata in modo regolamentare.

La presa a spina dovr'a essere protetta con un cortacircuiti di 10A o magiore.

Ventilazione

L'aria calda dove potere uscire liberamente nella parte posteriore dell'apparecchio.

Altrimenti, la macchina refrigerante è sottomosta a maggiore sforzo e ciò aumento il consumo d'energia.

Per cui, non copra in nessun caso le aperture di ventilazione e areazione.

e l'apparecchio

Per cortesia, prima di leggere spieghi le ultime pagine con le illustrazioni.

Le istruzioni per l'uso sono valide per vari modelli, i particolari sono possibili nelle illustrazioni.

Vista d'insieme.

Figura 1.

1-9 Quadro dei comandi e di controllo.

10 Ripiani

11 Ripiano portabottiglie.

12 Cassetto degli yogurt.

13 Scarico dell'acqua di scongelamento.

14 Ripiano.

15 Cassetto delle verdure.

16 Portauova.

17 Spazio per formaggio e burro.

18 Scaffale portabottiglie.

19 Vassoio portaghiaccio.

20 Cassetti per prodotti congelati.

21 Calendario per la congelazione.

22 Zoccolo.

23 Scario per l'acqua di scongelamento.

24 Ventilatore.

A Frigorifero.

B Congelatore.

Pannello di controllo

Figura 2

1 Pulsante spia della camera frigorifera
2 Selettore di temperatura della camera frigorifera
3 Indicazione del selettore di temperatura della camera frigorifera
4 Interruttore per l'illuminazione interna
5 Pulsante spia della camera di congelazione
6 Selettore di temperatura della camera di congelazione
7 Indicazione del selettore di temperatura della camera di congelazione
8 Pulsante di dato per il supercongelamento
9 Spia luminosa per la temperatura della camera di congelazione (rossa)

IT

Le lui di controllo - Allacciamento e scelta della temperatura

Luce di controlo di supercongelamento (Gialla)

Figura 2/8

Si accende quando è inserto il supercongelamento.

Si spegne quando è disinserito il supercongelamento.

Spia luminosa per la temperature della camera di congelazione (Rossa)

Figura 2/9

Sfarfalleggia quando fa troppo caldo nel congelatore edanche quando il cibo congelato a in pericolo. Puo sfartalleggiare provvisioriamente,enza pericolo per il cibo congelatoanche:

quando si mette in funzione l'apparecchio,
quando si introducono grandi quantita di cibi
freschi, quando la porta dell'aparecchio
rimane aperta troppo tempo e quando
quando si mette in una cifra più alta il
selettore di temperatura (temperatura più
fredda).

La camera frigorifera e la camera di congelazione possono funzionare indipendente l'une dall'atra.

Allacciamento della camera frigorifera e scelta della temperatura della camera frigorifera

Allacciamento figura

Con il pulsante di lavoro 1 si collega il frigorifero.

Premendolo, si ilumina l'anello esterno verte e accende l'illuminazione interna del frigorifero.

Quando Lei gira il selettore 2 da sinistra a destra, si cui scegliere la posizione del termostato e quando scegliere la temperatura interna desiderata.

Nella scala 3 Lei può leggere la posizione desiderata; la più fredda è quella indica canta con il segno+.

Collegamento della camera di congelazione e scelta della temperatuta della camera di congelazione

Collegamento figura 2

Con il pulsante di lavoro 5 si inserisce la camera di congelazione.

Premendolo, si ilumina l'anello esterno verde.

Girando il selettore 6 da sinistra a destra, scelga la posizione del termostato desiderata e la temperatura di cui ha bisogno.

Nella scala 7 si può leggere la posizione desiderata; la più fredda a quella indica c con il segno+.

Al collegarlo per la prima volta a consigliabile scegliere la posizione più fredda. Lei osserverà che si accende la lampadina di allarme 9, ciò che significica che alla non si è raggiunta la potenza di freddo necessaria; la lampadina si spegnerà molto alcune ore.

Quando si spegne la lampadina si puo scegliere una posizione del termostato intermedia.

Avverenza:

Mentre funzione la macchina per il freddo si formano delle perlè d'acqua o rugiada nell'evaporate, della camera frigorifera. Questa sta funzionando. Non è necessario raschiare lo strato di brina, né togliere le perlè d'acqua. L'evaporate si scongela automaticamente. L'acqua dello scongelamento si raccoglie nel canale di scolo, figura 1/13, si dirige verso la macchina per il freddo e li si evapora.

Ordinare i cibi. Congelare e immagazzinare

Possibilità' di modifica nell'organizzazione interna

Le griglie portatrici nella camera frigorifera possonoambiare di posto, in base alle necessità. Perambiare di posto, in base alle necessità. Perambiare posto alla griglia portatrice tiri in avanti, la incini e la estragga; di seguito, la rimetta nel punto desiderato. Figura 4.

I recipienti ed il deposito della porta (Figura 1/15 e 16), si possono cancellare l'uno sotto l'alto ed estrarli dall'apparecchio per servire a Bavola.

Per estrarli, alzare i recipienti e il deposito. Figura e Figura 6.

Nel momento di ordinare, tenga presente di

• Lasciar raffreddare i cibi e le bibite calde fuori dell'apparecchio.
• Impaccare tutti i cibi possibili e li ordinini ben coperti. In quello modo conserveranno l'aroma, il colore, l'umidità e la freschezza, inoltre si eviterà la trasmissione degli odori. Dispongaenza impaccare soltanto le verdure, frutta e insalata nel recipiente delle verdure.
  Non metta olio e grassi in con i pezzi di plastica, ne con la giunta della porta (questi potrebbero divertare porose).
  Non depositi nell'aparecchio nessuna materia esplosiva.
  L'alcol con alto grado di concentrazione bisogna chiuderlo ermeticamente e immagazzinarlo in piedi.
  Nella camera frigorifera, la zona più fredda si trova nella parete in fondo e sul recipiente per le verdure. Utilizzi esta zona per i cibi delicati.
  I recipienti di vetro e i liquidi che sono congelarsi, non si devono immagazzinare nelle scomparto del congelatore. Al congelarsi, scoppiano i recipienti.

Esempi per la collocazione degli alimenti.

Figura 1.

Frigorifero A.

Sui ripiani (10), dall'alto verso il basso,pane e pasticceria, piatti cucinati, prodotti lattei.

Nel ripiano portabottiglie (11), collocazione delle bottiglie.

Nel casseto degli yogurt (12), i prodotti lattei.
Sul ripiano (14), carne, salsicce ed insaccati.
Nella cassetta delle verdure (15), frutta, legumi e ortaggi.

Nel portauova (16), le uova.

Negli spazi della porta (17), formaggi e burro.

Sugli scaffali (18), le bottigie di piccole dimensioni e le lattine. Bottiglie più grandi.

Congelatore (B)

Nel vassoio portacubetti (19), prepaizione per i cubetti di ghiaccio.

Nel cassetto superiore ed in quello intermediio (20), congelare gli alimenti freschi. Nel cassetto inferiore (20), conservazione di prodotti giag congelati.

Tenere presenti le zone fredde nel vano frigorifero

A causa della circolazione dell'aria, nel vano frigorifero si formato zone più o meno fredde. La zona per gli alimenti delicati è, secondo il modello, completeness in basso tra freccia stampata laterale ed il sottostante ripiano di vetro (figura 15/1 e 2), oppure tra le due frece (figura 16/1 e 2).

Ideale per conservare carne, pesce, salsiccia, insalate miste ecc.

Max potenza di congelamento

In 24 ore possono essere congelati in un'unica volta al max. 16 Kg di alimenti nelle scomparto superiore direttamente sulla griglia di congelamento. Per il congelamento nelle bacinelle di congelamento, la quantità max. diminuisce leggermente.

Alimenti già congelati non devono venire a contatto con alimenti freschi da congelare.

IT

Congelare e inmagazzinare

Avverenza

Utilizzare la bacinella di congelamento inferiore soltando per la conservazione di prodotti congelati. Possibilmente non congelarvi alcun alimento.

Invasare i cibi

Utilizzi sostanto alimenti freschi e di ottima qualità. Chiuda i cibi ermeticamente, affinché non perdano il loro sapore, né diventino secchi. Segni i pacchetti congelati e metta una freccia.

Congelare i cibi

Se si devono sistemare numerousi alimenti, si possono estrarre dall'apparecchiatura tutti i contentitori di congelamento accetto quello inferiore ed accastare gli alimenti direttamente sulle griglie di congelamento. Per l'estrazione, tirare i contentitori di congelamento fino a battuta, sollevare ed estrarre. fig. Affinché la circolazione dell'aria nell'apparecchio no venga pregiudicata, evitare di accastare gli alimenti sopra il limite di accastamento, Fig 15/A.

Supercongelare

Alcune ore prima di insertire i cibi freschi,
inserisca la supercongelazione. In generale siono sufficienti 4-6 ore.Nei caso in cui si rendesse necessaria la massima capacita di congelazione, si avrebbero bisogno di 24 ore. Le quantità piccole di cibi (fino a 2kg, ) si possono congelare alla spercongelazione. Per l'insertimento della supercongelazione, si deve emancamente premere il bottoe.

Figura 2/8.

La luce di controllo gialla indica la messa in funzione. La macchina per il freddo funziona ora permanentemente e nella camera di congelazione si raggiunge una temperature bassa. In seguito all'introduzione di cibi freschi si può disinserire la supercongelazione- la luce di controllo gialla si spegne).

Il過程o di congelazione viene controllato automaticamente dall'apparecchio, vale a dire CHE a tempo debito passa al funzionamento di immagazzinaggio normale, con risparmio di energia.

Conservazione degli alimenti.

Ci sono casi in cui diventa necessario porre una gran quantità di alimenti nel congelatore. Se ciò dovesse accadere, si potranno togliere i cassetti del congelatore, tranne quello inferiore, e collocareosi gli alimenti direttamente sulle grate di congelazione.Perritirare i cassetti alla loro posizione iniziale,tirarli verso il fuori al massimo e poi spingere verso l'alto sino a togliere completeness.Fig 8.

Nel porre gli alimenti, è im portante che non si superi la linea di carico Fig 13, per non pregiudicare la circolazione dell'aria all'interno dello scomparto del congelatore.

Calendario di congenazione

Figura 9/18

Per evitare il calo della qualità del prodotto congelato, è importante non otrepassare la durata di immagazzinaggio permessa. La durata dell'immagazzinaggio dipende dal tipo di prodotto congelato. Le cîfre accanto ai simboli indicano la durata dell'imagazzinamento in mesi per il prodotto congelato. Nei cibiotti congelati che sono in vendita nei negozi, ocorre osservare la data di fabbricazione e le data di scadenza.

Scongelamento dei prodotti congelati

Secondo il tipo e la destinazione, si possono scegliere fra le seguenti possibilità: a temperatura ambiente, nella camera frigorifera nel formo elettrico con/senza entilatore d'aria calda

Congelare e immagazzinare - Scongelare

Elaborazione del ghiaccio

Figura 10

Riempi le formelle per il ghiaccio sono a 3/4 con acqua e le depositi nel vassio di congelazione.

Per estrarre lavoramente i cubetti di ghiacci dalle formelle, le pieghi leggermente.

Accumulatori di freddo

Fig. 14/30.

Questo accesorioieneaggiunto soltando in alcuni modelli ragione per cui se il suo non ce I'ha, faccia caso ommesso di questo epigrafe.

Gil accumulator di freddo ridardano il riscaldamento degli alimentari congelati conservati, in caso di mancanza di corrente o di quasto.

Il ritardo maggiore s'ottiene deponendo gli accumulatori nel compimento superiore direttamente sulle derrata alimentari.

Gli accumulatori possono essereanche adoperati per tenere temporamente al freddo generi alimentari, ad. es. in una borsa termica.

Scongelare la camera frigorifera

La camera frigorifera si scongela automaticamente. Quando esgue ciò, l'acqua del descongelamento scorre su un canale di raccolta, figura 1/11, atraverso il tubo du scarico, figura 3/21, si raccoglie nella parte posteriore dell'apparecchio, nella bacinella di evaporazione e li si evaporata.

Scongelare la camera di congelazione

Per cortesia, per scongelare la camera di congelazione disinserisca l'apparecchio o tolga il fusibile.

L'accumulazione di molta brina o ghiaccio nel vassoio della camera di congelazione danneggia il funzionamento dell'apparecchio e aumento il consumo di energia.

Quando lo strato di brina raggiunge un grossore di 1 / 2 cm. approssativamente, occorre provvedere alla scongelazione; in media si dovra eseguire una o due volte l'anno. Il momento più opportuno è quando nell'apparecchio ci sono pochi o nessun alimento. Se ci sono cibi nell'apparecchio, insertisca la supercogelazione appressimativamente 4 ore prima di scongelare, affinché i cibi stiano a una temperature molto bassa e in tal modo possano conservasi più a lungo a temperatuta ambiente.

Dopo estragga i cassetti dal congelatore con i cibi. Avvolga gli stessi in var figli di carta di giornale e li conservi un luogo freddo. Lasci aperta la porta dell'apparecchio, spenga l'interruttore o disinserisca il fusible.

La scongelazione si esegue in modo rapido. (La durata del prodotto congelato, diminuisce nella misura in cui rimane a temperatuta ambiente).

Per raccogliere l'acqua durante lo scogelamento, cambiare di posizione la pezza che va posta nell'orificio del cassetto interioure vuoto (figura 7) collocandolo nell'uscita d'acqua

Dopo la congelazione, asciughi l'acqua della scongelazione e pulisca il vano interno.

Aiuto per la scongelazione

Per accelerare ill processo di scongelazione, la coa migliorie è introdure un pentola con acqua calda in un vassoio congelatore.

Attenzione con l'utilizzazione di sprays per scongelare, possono formare gas esplosivi, contentere dissolventi o propellenti che danneggiano la plastica o posanno essere dannosi per la salute.

Nella misura del possibile, non raschiare ne la brina ne il ghiaccio, potrebbe deteriorare i vassoi congelatori.

La casa migliorare a scongelare l'apparecchio.

IT

Puliza

Prima di eseguire la pulizia a fondo, disinserisca l'apparecchio o tolga o sviti il fusibile.

Pulisca la camera frigorifera una volta al mese. La pulizia camera di congelazione si deve eseguire dopo agli scongelazione.

L'acqua della pulizia non deve arrivare né agli attrezzi di controllo, né all'illuminazione. Per la pulizia di tutto l'apparecchio, tranne la giunta della porta, si raccomanda di utilizzato acqua tiepida con un detersivo disinfettante leggero.

Non utilizzi né prodotti di pulizia sabbioso o acidid, né dissolventi chimici.

Pulisca la giunta della porta soltanto con acqua pulita e dopo la asciughi completeness.

Pulisca freuquentamente il canale di raccolta, figura 11 e il tubo di scario, figura 3/21, scorrere liberamente. Apra i fori di scarico con un'asta o qualcosa di simile. Faccia attenzione affinché l'acqua della pulizia non scorra per i fori di scarico sono alla bacinella di evaporazione.

Può pulire le pareti esterne con un detersivo di lacca. A quello scopo lasci la porta chiusa affinché il detersivo di lacca non possa arrivare fino a pezzi di plastica.

Risparmio di energia

• Istalli l'apparecchio in un luogo freddo e ben ventilato, protetto dai raggi diretti del sole e lontano da qualsiasi fonte di calorie (radiatori, etc.).
• Lasci raffreddare i cibi caldi, prima di introdurli nell'apparecchio.
  Per scongelare I prodotti congelati I metta nella camera frigorifera. In tal modo il freddo che emanano i prodotti congelati viene sfruttato per raffreddare i cibi nel frigoriferio.
  Scongeli la camera di congelazione quando si è giornato il ghiaccio. Uno strato spesso di ghiaccio peggiora il passaggio di freddo nel prodotto congelato e aumento il consumo d'energia.
• All'introduire o estrarre i cibi, teng a la porta aperta il tempo minimo possibile. Meno tempo rimane la porta dell'apparecchio aperta, meno sare la formazione di ghiaccio nelle griglie del congelatore.

Piccoli guasti che lei stesso puo' riparare

Non tutti i guasti sono risolvibili sostanto dal servizio tecnico. Spesso si tratta solo di una disfusione ins significante. Prima di chiamare il servizio tecnico, per cortesia, perché di eliminare i guasti basandosi nelleindicazioni seguenti.

Tenga presente cheanche durente il periododi validita della garanzia dovraga pagare lespese del servicio tecnico.

Se si sentono rumori strani:

O l'apparecchio non ha una collocazione fermo o vi è un corso estraneo nella zona della macchina frigorifera, in modo che un pezzo nella parete posteriore non può muoversi liberamente e tocca o l'apparecchio, o la parete

• Prestando molta attenzione, pieghi leggermente quello pezzo.

Se le porte non scorrono parallele al corpo:

Entrambe le porte possono essere regolate spostando il supporto del mezzo della porta, Figura 1.

Se non si accende nessuna lampada di controlo:

Per cortesia, verifici se vi è corrente, se la spina è inserita in modo corretto nella presa e se l'apparecchio a inserito.

Se non funziona l'illuminazione della camera frigorifera:

L'interruttore è ostruito, figura 2/4, verifiche se lo può muovere. Se non può, chiami il servizio tecnico.

Lampadina bruciata o diffettuosa:

Per cancellar la ritterare la carcassa
pressionando la parte posteriore versusi. (Figura 12) e sostiturla per una nuova lampadina: 220-240 V, mass. 15 W, base E 14.

Se diminuisce le resa:

Le aperture della ventilazione sull'apparecchio o le bocchette di areazione nello zoccalo dell'apparecchio sono coperte. Vi è un corso estraneo fra la macchina frigorifera e la parete.

Se ha aperto la porta con molta frequenza o se ha immagazzinato una gran quantità di cibi.

Vi è uno strato di brina troppo grosso nella camera di congelazione, la scongel!

Nella camera di congelazione fa troppo caldo.

La bocchetta di ventilazione sull'apparecchio o nelle zoccalo è coperta, la porta del congelatore non a chiusa, si è messa a congelare allo stesso tempo toppa quantità di cibi freschi (in quello caso la luce rossa si spegne di nuovo, dopo poco tempo), o la macchina frigorifera a difettosa.

Se seguido queste indicazioni non può riparare il guasto, per cortesia, chiami il servizio tecnico.

Non apra la porta se non a necessario, per evitare la perdita di ferdo.
Non esegua Lesi stesso nessun altro lavoro e meno Ancora nelle parti elettriche dell'apparecchio.

Avvertenza:

Se a causa di un'avaria o un'interruzione di energia aumento la temperatura nell'apparecchio, bisogna verificare se i cibi sono congelati.

I prodotti congelati e scongelati si posso riscongelare se la carne ed il pesce non sono stati più di un giorno al di sopra dei 3^ e gli altri prodotti, più di tre giorni.

Casop contrario, se il sapore, l'odore e l'aspetto non sono alterati, lo cucini, lo arrostisca o elabori un piatto precotto e lo ricongeli. La durata massima non serve più.

IT

Rumori normali per un frigorifero

Sistema refrigerante:

Il gas usato per raffreddare può essere un passo per le tuberie. Altrettanto il materiale usato per isolare l'apparecchio, ha una certa tendenza ad amplificare i suoni.

Compressore:

Dovuto ai diversi materiali usati nella costruzione del refrigeratore si producono alquini schiocchi dovuti alle differenti dilatazioni e contrazioni deiistiunti materiali.

Assistenza tecnica

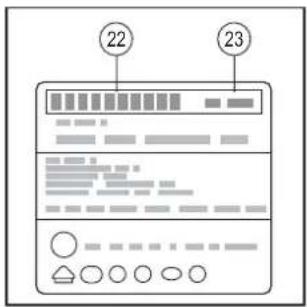

Per cortesia, quando chiama il servizio tecnico deveindicareil numero dell'apparecchio 22 ed il numero di fabbricazione 23.

Entrambe le ci fibre si trovano nella casella profilata in nero della targhetta d'identificazione, situata sotto a sinistra, nella camera frigorifera, accanto allo scomparto per le verdure.

L'indirizzo e il numero di Telefono del servizio technique si trovano nell'elenco dei luoghi di assistenza tecnica o nella guida Telefonica.

No compartmento frigorifico.

No formo elétrico.

Com/sem ventilador de ar quente.

No microondas.

PT

Congelare armazenar - Descongelar

Elaboração de gelo

Figura 10
