MANUALE UTENTE Luminor Submersible 1950 Amagnetic 3 Days Automatic Titanio PANERAI

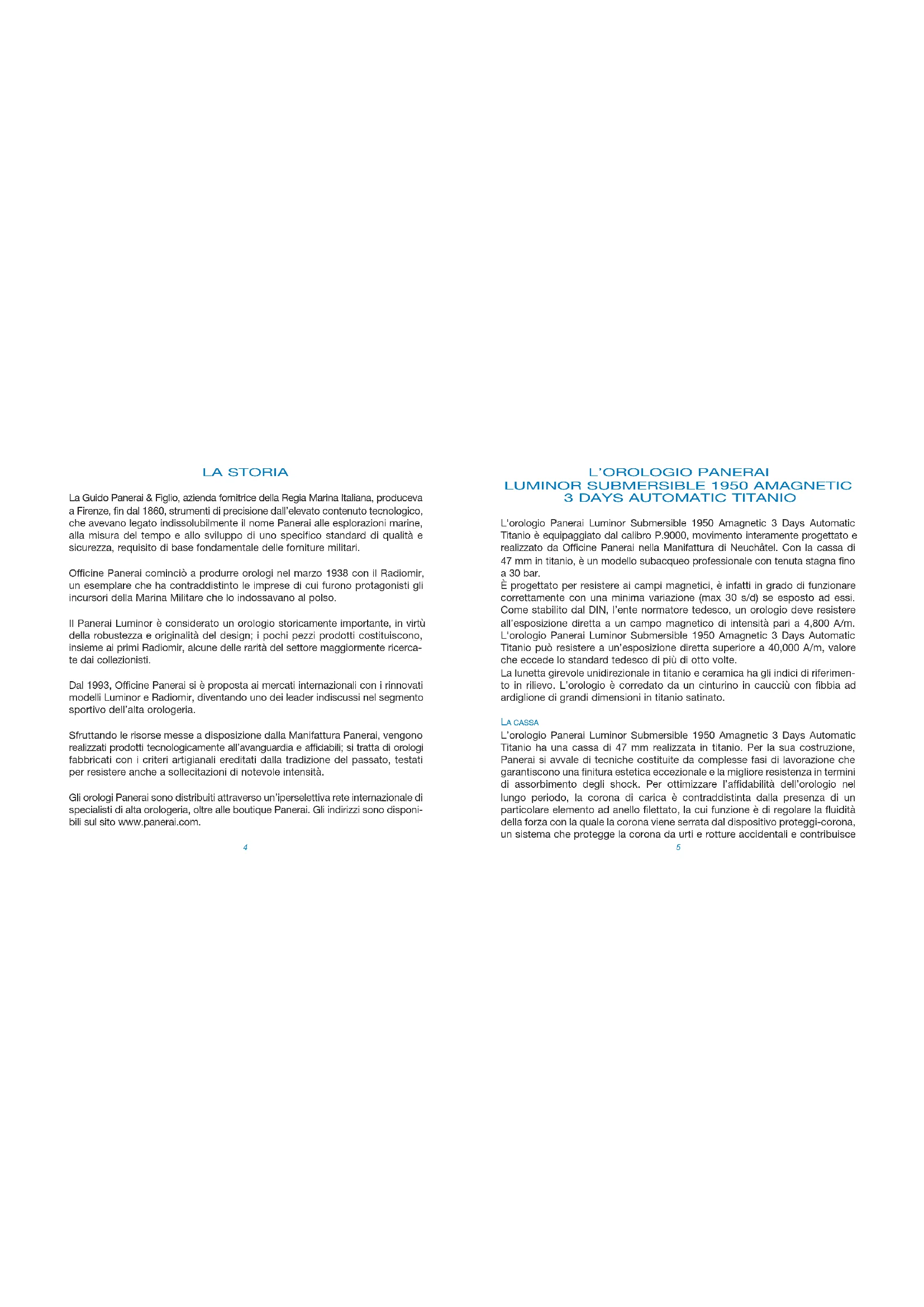

• 106 Lg3_PAA02686_09.12_PAA02686 10/09/12 11.27 Pagina 24 5 LA STORIA La Guido Panerai & Figlio, azienda fornitrice della Regia Marina Italiana, produceva a Firenze, fin dal 1860, strumenti di precisione dall’elevato contenuto tecnologico, che avevano legato indissolubilmente il nome Panerai alle esplorazioni marine, alla misura del tempo e allo sviluppo di uno specifico standard di qualità e sicurezza, requisito di base fondamentale delle forniture militari. Officine Panerai cominciò a produrre orologi nel marzo 1938 con il Radiomir, un esemplare che ha contraddistinto le imprese di cui furono protagonisti gli incursori della Marina Militare che lo indossavano al polso. Il Panerai Luminor è considerato un orologio storicamente importante, in virtù della robustezza e originalità del design; i pochi pezzi prodotti costituiscono, insieme ai primi Radiomir, alcune delle rarità del settore maggiormente ricerca- te dai collezionisti. Dal 1993, Officine Panerai si è proposta ai mercati internazionali con i rinnovati modelli Luminor e Radiomir, diventando uno dei leader indiscussi nel segmento sportivo dell’alta orologeria. Sfruttando le risorse messe a disposizione dalla Manifattura Panerai, vengono realizzati prodotti tecnologicamente all’avanguardia e affidabili; si tratta di orologi fabbricati con i criteri artigianali ereditati dalla tradizione del passato, testati per resistere anche a sollecitazioni di notevole intensità. Gli orologi Panerai sono distribuiti attraverso un’iperselettiva rete internazionale di specialisti di alta orologeria, oltre alle boutique Panerai. Gli indirizzi sono disponi- bili sul sito www.panerai.com.

L'orologio Panerai Luminor Submersible 1950 Amagnetic 3 Days Automatic Titanio è equipaggiato dal calibro P.9000, movimento interamente progettato e realizzato da Officine Panerai nella Manifattura di Neuchâtel. Con la cassa di 47 mm in titanio, è un modello subacqueo professionale con tenuta stagna fino a 30 bar. È progettato per resistere ai campi magnetici, è infatti in grado di funzionare correttamente con una minima variazione (max 30 s/d) se esposto ad essi. Come stabilito dal DIN, l’ente normatore tedesco, un orologio deve resistere all’esposizione diretta a un campo magnetico di intensità pari a 4,800 A/m. L'orologio Panerai Luminor Submersible 1950 Amagnetic 3 Days Automatic Titanio può resistere a un’esposizione diretta superiore a 40,000 A/m, valore che eccede lo standard tedesco di più di otto volte. La lunetta girevole unidirezionale in titanio e ceramica ha gli indici di riferimen- to in rilievo. L’orologio è corredato da un cinturino in caucciù con fibbia ad ardiglione di grandi dimensioni in titanio satinato. LA CASSA L’orologio Panerai Luminor Submersible 1950 Amagnetic 3 Days Automatic Titanio ha una cassa di 47 mm realizzata in titanio. Per la sua costruzione, Panerai si avvale di tecniche costituite da complesse fasi di lavorazione che garantiscono una finitura estetica eccezionale e la migliore resistenza in termini di assorbimento degli shock. Per ottimizzare l’affidabilità dell’orologio nel lungo periodo, la corona di carica è contraddistinta dalla presenza di un particolare elemento ad anello filettato, la cui funzione è di regolare la fluidità della forza con la quale la corona viene serrata dal dispositivo proteggi-corona, un sistema che protegge la corona da urti e rotture accidentali e contribuisce Lg3_PAA02686_09.12_PAA02686 10/09/12 11.27 Pagina 476 ad assicurare l’impermeabilità della cassa. La levetta mobile, montata sul supporto fissato alla cassa inciso con le lettere REG. T.M. (Registered trademark), presenta un piccolo cuscinetto rotante, che evita l’usura dell’estremità della leva a contatto con la corona, consentendo di tarare in maniera più efficiente la pressione assiale che si verifica tra le due parti. Il vetro è in zaffiro, ottenuto dal corindone, materiale duro (è secondo soltanto al diamante), esente da impurità, trasparente, resistente alle abrasioni, antiriflesso. Per prevenire la formazione di campi magnetici all’interno dell’orologio, il movimento è racchiuso dentro a una cassa di ferro dolce ed è coperto da un quadrante il cui sottile retro è in ferro dolce. Questa cassa interna è particolarmente adatta a condurre le linee di flusso magnetico attorno al movimento senza intaccarlo ed è sospesa all’interno della cassa in titanio dell’orologio fissata con piccoli giunti, in modo da aumentare la resistenza antimagnetica. Questa combinazione speciale fa sì che i campi magnetici non raggiungano il movimento e garantisce la massima precisione sia in condizioni normali che estreme. Il fondello, serrato a vite, è realizzato in titanio. Sul retro della cassa sono riportati, mediante incisione, il numero della cassa, il numero progressivo dell’orologio con il numero della tiratura annua, il materiale e la profondità massima di impiego. L'impermeabilità dell’orologio, indicata sul fondello dal simbolo , è garantita fino a 30 bar che corrispondono alla pressione idrostatica esercitata da una colonna d’acqua su 1 cm² a 300 metri di profondità in condizioni normali. In tali circostanze, il Suo orologio è dunque impermeabile fino a circa 300 metri. IL QUADRANTE Il quadrante nero presenta indici applicati. Per assicurare un livello ottimale di luminescenza e la miglior resistenza nel tempo, Panerai utilizza esclusivamente Swiss Super-LumiNova

di “Grado A”. Per la produzione di tale sostanza sono utilizzati pigmenti speciali altamente performanti che incrementano la durata della leggibilità approssimativamente del 35% rispetto al Super-LumiNova

La lunetta, di tipo unidirezionale con avanzamento in senso antiorario, ha la scala sessagesimale graduata con divisione in minuti per i primi 15 minuti, ogni 5 minuti per i successivi. Il movimento che la contraddistingue durante la fase di regolazione è di tipo radiale, grazie a un elemento ad anello in metallo che migliora sensibilmente la precisione dello scatto, oltre a garantire una maggiore resistenza all’usura e alle alte temperature per la lunetta. Brevetto depositato per il sistema di azionamento. IL MOVIMENTO Movimento meccanico a carica automatica, calibro Panerai P.9000, interamente realizzato da Panerai, 13¾ linee, spessore 7,9 mm, 28 rubini, bilanciere in Glucydur

. Riserva di cari- ca di 3 giorni, due bariletti. 197 componenti. Officine Panerai non è proprietario dei marchi Glucydur

REGOLE DI IMMERSIONE NEL RISPETTO DELLA SICUREZZA L’immersione è uno sport sicuro e divertente quando le regole di sicurezza vengono rispettate e correttamente applicate. Alcuni rischi la rendono tuttavia un’attività estremamente delicata e pericolosa. Prima di effettuare un’immersione si raccomanda di frequentare un corso presso una scuola di subacquea accre- ditata per l’ottenimento di un certificato riconosciuto. Si raccomanda inoltre di memorizzare tutte le istruzioni secondo le norme e le procedure internaziona- li e di effettuare tutti i controlli di sicurezza. ATTENZIONE: Si raccomanda di esporre l’orologio alla luce prima di effettua- re un’immersione per garantire la visibilità del quadrante e delle lancette.

CARICA DELL’OROLOGIO

Il Suo orologio è dotato di un movimento meccanico a carica automatica con riserva di carica di 3 giorni. Qualora l’orologio rimanesse fermo per un lungo periodo, si consiglia di ricaricarlo ruotando per alcuni giri in senso orario la corona di carica (B) mantenuta nella posizione iniziale, dopo aver sollevato la levetta del dispositivo proteggi-corona (A).

CALCOLO DEI TEMPI DI IMMERSIONE

Far coincidere l’indice luminescente della lunetta con la lancetta dei minuti all’i- nizio dell’immersione. Così facendo, al termine della stessa, sarà possibile cal- colarne la durata.

REGOLAZIONE DELL’ORA

1. Sollevare la levetta del dispositivo proteggi-corona (A) ed estrarre la corona di

carica (B) al secondo scatto (posizione 2). Lg3_PAA02686_09.12_PAA02686 10/09/12 11.27 Pagina 811

SOSTITUZIONE DEL CINTURINO

Il Suo orologio adotta, per la sostituzione del cinturino, uno speciale dispositivo. Una coppiglia (a), visibile sulla parte laterale di ogni ansa, può essere liberata agendo contemporaneamente su un pulsante (b), collocato nella parte interna dell’ansa e sulla coppiglia stessa. Un apposito strumento (c), fornito in dotazione nella scatola, consente di effettuare questa operazione con semplicità e precisione. Prima di effettuare la sostituzione, staccare le due parti dello strumento. Per completare la sostituzione, dopo aver reinserito la coppiglia agire sul pulsante interno (b).

SOSTITUZIONE DELLA FIBBIA

Il cacciavite fornito in dotazione con il Suo orologio consente di sostituire agevolmente la fibbia del cinturino dell’orologio.

3. Riportare la corona di carica (B) nella posizione iniziale (0) e richiudere la levetta

del dispositivo proteggi-corona (A). La regolazione rapida dell'ora si effettua partendo dalla posizione 1: in questa posizione la lancetta delle ore (C) si muove a scatti di un'ora.

REGOLAZIONE DELLA DATA

Il Suo orologio dispone di un meccanismo di cambio data graduale, con un avanzamento che impiega circa 3 ore per completarsi: dalle 22.00 alla 1.00, con uno scarto di ± 30 minuti. Questa specifica modalità di cambio data è ispirata alla tradizione meccanica dell’orologeria Svizzera e consente di regolare il datario in entrambe le direzioni, procedendo in avanti oppure a ritroso. Per aggiornare l’indicazione della data occorre:

1. Sollevare la levetta del dispositivo proteggi-corona (A) ed estrarre la coro-

na di carica (B), al primo scatto (posizione 1). Ruotarla in senso orario o antiorario facendo avanzare la lancetta delle ore (C) fino a che la data esatta non compare sulla finestrella del datario posi- zionato a ore 3. Se la data cambia quando la lancetta delle ore (C) oltre- passa il 12, il 12 corrisponderà a mezzanotte, in caso contrario corrispon- derà a mezzogiorno.

2. Riportare la corona di carica (B) nella posizione iniziale (0) e richiudere la

levetta del dispositivo proteggi-corona (A). Lg3_PAA02686_09.12_PAA02686 10/09/12 11.27 Pagina 1013 PULIZIA ESTERNA Per conservarne le perfette condizioni esterne, si raccomanda di lavare il pro- prio orologio Panerai in acqua tiepida e sapone, utilizzando una spazzola mor- bida. Dopo tale operazione, così come dopo ogni bagno in mare o in piscina, Si consiglia di pulire gli orologi Panerai con un panno morbido e asciutto. IL CINTURINO I cinturini Panerai devono essere lavati con acqua tiepida e lasciati asciugare. È importante non farli asciugare su una superficie calda o esporli direttamente ai raggi solari, perché la rapida evaporazione dell'acqua ne danneggerebbe la forma e la qualità. Dopo ogni bagno in mare o in piscina, occorre risciacquare accuratamente il cinturino con acqua dolce. Per la sostituzione del cinturino e della fibbia, si consiglia di recarsi presso un Distributore Autorizzato o un Centro Assistenza Panerai. In questo modo si potranno evitare gli inconvenienti causati da una sostituzione impropria. Solo i Distributori Autorizzati o i Centri Assistenza Panerai Le garantiscono l’uso di cinturini Panerai autentici, studiati per adattarsi alle dimensioni della cassa e realizzati secondo i criteri qualitativi della marca. La pelle di alligatore utilizzata da Officine Panerai proviene da allevamenti situati in Louisiana – Stati Uniti. I fornitori di Officine Panerai si impegnano a offrire i più alti standard di responsabilità assicurando che tali allevamenti contribuiscano a una costante crescita degli alligatori allo stato brado, tutelando quindi questa specie in via di estinzione. Panerai non utilizza pelli provenienti da specie in pericolo o in via di estinzione che vivono allo stato brado. ATTENZIONE Non utilizzare ad una profondità superiore a quella indicata.

CONSIGLI PER LA MANUTENZIONE

Gli orologi Panerai sono costruiti secondo standard di elevata qualità. Si ricorda che le parti meccaniche dell’orologio Panerai lavorano 24 ore su 24 durante l’uso, e di conseguenza per assicurare il buon funzionamento e la durata nel tempo del Suo orologio, si consiglia di sottoporlo a revisioni perio- diche. IMPERMEABILITÀ Far verificare periodicamente l’impermeabilità del proprio orologio da un Centro Assistenza Autorizzato Panerai e rinnovarla ogni due anni con una manutenzione periodica o, in ogni caso, tutte le volte che l’orologio dovesse essere aperto. Il rinnovo dell’impermeabilità implica necessariamente la sostituzione delle guarnizioni, al fine di garantirne la massima impermeabilità e sicurezza. Nel caso in cui l’orologio fosse usato in attività sportive subacquee, si consiglia di farlo verificare ogni anno prima dell’inizio dell’attività subacquea. IL MOVIMENTO Far controllare periodicamente il movimento del proprio orologio da un Centro Assistenza Autorizzato Panerai, onde preservarne il perfetto funzionamento. Se l’orologio tendesse ad anticipare o a ritardare in modo significativo, potrebbe essere necessaria una regolazione del movimento. I movimenti sono concepiti in modo da mantenere inalterate le caratteristiche di marcia in condizioni di temperatura comprese tra –10°C e +60°C (14°F e 140°F). Al di sotto o al di sopra di questi valori, si possono riscontrare variazioni di marcia superiori a quelle riportate sulle specifiche tecniche. Inoltre il lubrificante contenuto nel movimento potrebbe deteriorarsi al variare delle temperature minime e massime con conseguente danno di alcuni componenti. Lg3_PAA02686_09.12_PAA02686 10/09/12 11.27 Pagina 1215

IL SERVIZIO ASSISTENZA PANERAI

Per garantire l’alta qualità del Suo orologio nel corso del tempo, Panerai offre quattro diversi tipi di servizio assistenza: - SERVIZIO COMPLETO

- SERVIZIO DI MANUTENZIONE

- CONTROLLO E REGOLAZIONE DELLA MARCIA

- INTERVENTI ESTERNI SERVIZIO COMPLETO

• Diagnostica del movimento - Controllo dell’estetica e della pulizia - Controllo del valore medio di marcia - Controllo delle funzioni

• Controllo quadrante e lancette

• Controllo cassa, cinturino/bracciale, vetro e trattamento antiriflesso

• Smontaggio manuale movimento

• Se necessario, sostituzione dei componenti difettosi del movimento

• Pulizia dei componenti del movimento

• Riassemblaggio completo e lubrificazione manuali del movimento

• Riassemblaggio del quadrante e delle lancette, controllo della tenuta e del parallelismo

• Lucidatura e pulizia a ultrasuoni della cassa e del bracciale in metallo (a seconda del modello)

• Sostituzione delle guarnizioni

• Incassatura del movimento

• Libretto di istruzioni

• Libretto dei certificati

• Secondo cinturino di ricambio

• Strumento per la sostituzione del cinturino

• Cacciavite in acciaio per la sostituzione della fibbia Lg3_PAA02686_09.12_PAA02686 10/09/12 11.27 Pagina 1417 Officine Panerai si riserva di modificare in qualunque momento e senza preavviso la lista dei servizi proposti e/o il loro contenuto. LUCIDATURA (SU RICHIESTA) È eseguita insieme al servizio di manutenzione solo su richiesta.

• Lucidatura e pulizia della cassa, della fibbia e del bracciale in metallo (a seconda del modello)

CONTROLLO E REGOLAZIONE DELLA MARCIA

• Messa a punto del movimento

• Sostituzione della guarnizione del fondello

• Controllo dell’impermeabilità alla profondità massima dell’orologio +25%

• Controllo marcia e funzioni del movimento INTERVENTI ESTERNI Per qualsiasi intervento non espressamente menzionato (ad esempio intervento sul cinturino/bracciale, la fibbia, sostituzione della lunetta, ecc.), La preghiamo di rivolgersi direttamente a un Centro Assistenza Panerai per personalizzare la Sua richiesta.

• Controllo dell’impermeabilità alla profondità massima dell’orologio +25%

• Montaggio del cinturino/bracciale

• Controllo estetico del prodotto

• Controllo marcia, riserva di carica e funzioni del movimento (numero di giorni di controllo a seconda della riserva di carica)

SERVIZIO DI MANUTENZIONE

• Diagnostica del movimento - Controllo dell’estetica e della pulizia - Controllo del valore medio di marcia - Controllo delle funzioni

• Messa a punto del movimento

• Controllo quadrante e lancette

• Controllo cassa, cinturino/bracciale, vetro e trattamento antiriflesso

• Pulizia a ultrasuoni della cassa e del bracciale in metallo (a seconda del modello)

• Sostituzione delle guarnizioni

• Controllo dell’impermeabilità alla profondità massima dell’orologio +25%

• Montaggio del cinturino/bracciale

• Controllo estetico del prodotto
