MANUALE UTENTE Luminor Marina Acciaio PANERAI

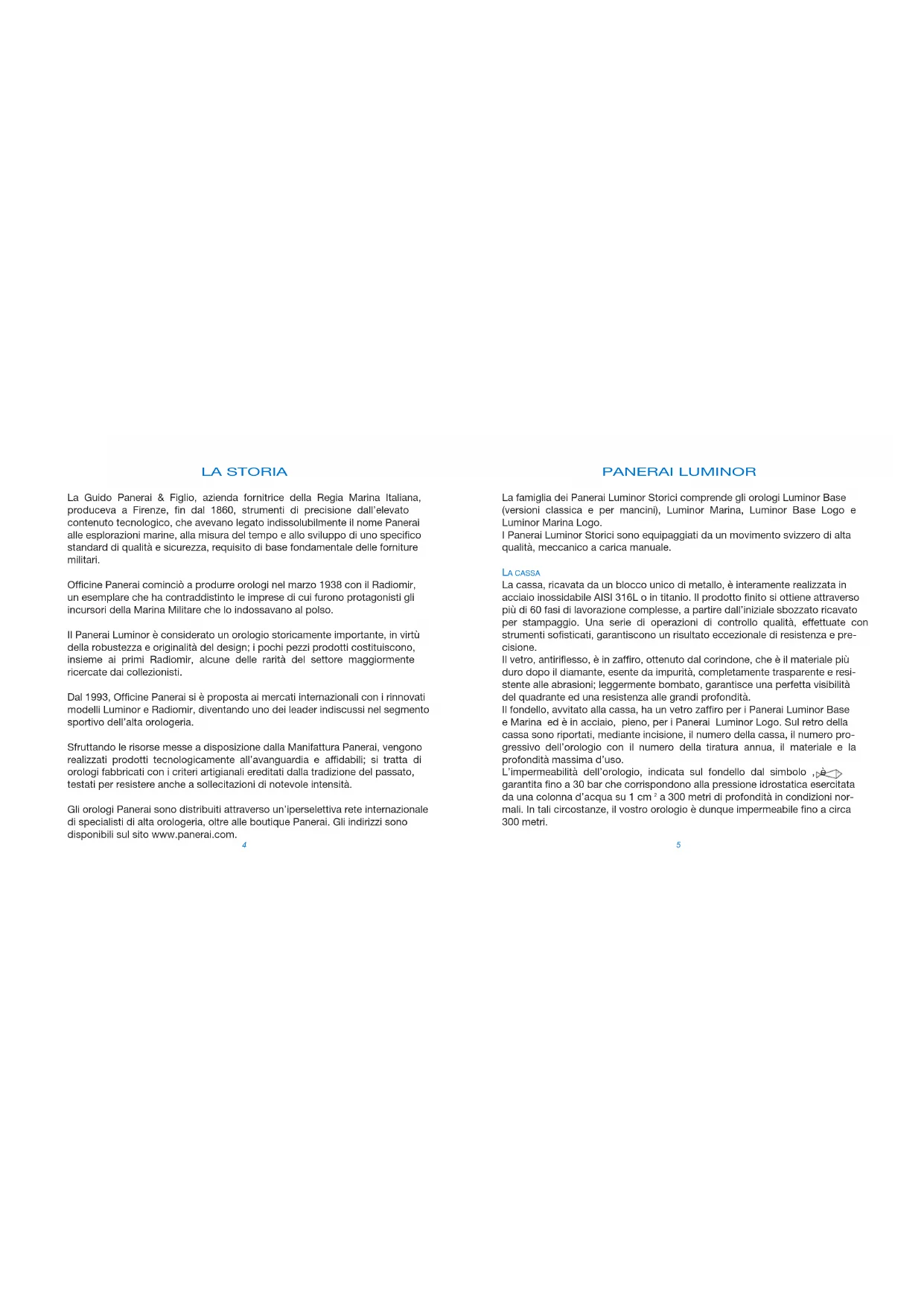

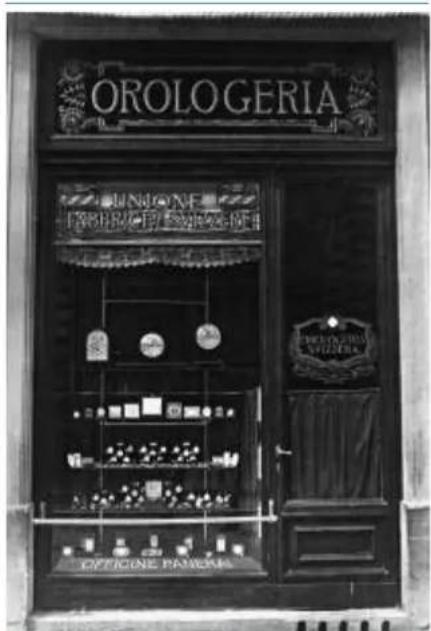

• 79 PAA01409 Libretto 02-14.qxp_PAA01409 06/03/14 10:12 Pagina 24 5 LA STORIA La Guido Panerai & Figlio, azienda fornitrice della Regia Marina Italiana, produceva a Firenze, fin dal 1860, strumenti di precisione dall’elevato contenuto tecnologico, che avevano legato indissolubilmente il nome Panerai alle esplorazioni marine, alla misura del tempo e allo sviluppo di uno specifico standard di qualità e sicurezza, requisito di base fondamentale delle forniture militari. Officine Panerai cominciò a produrre orologi nel marzo 1938 con il Radiomir, un esemplare che ha contraddistinto le imprese di cui furono protagonisti gli incursori della Marina Militare che lo indossavano al polso. Il Panerai Luminor è considerato un orologio storicamente importante, in virtù della robustezza e originalità del design; i pochi pezzi prodotti costituiscono, insieme ai primi Radiomir, alcune delle rarità del settore maggiormente ricercate dai collezionisti. Dal 1993, Officine Panerai si è proposta ai mercati internazionali con i rinnovati modelli Luminor e Radiomir, diventando uno dei leader indiscussi nel segmento sportivo dell’alta orologeria. Sfruttando le risorse messe a disposizione dalla Manifattura Panerai, vengono realizzati prodotti tecnologicamente all’avanguardia e affidabili; si tratta di orologi fabbricati con i criteri artigianali ereditati dalla tradizione del passato, testati per resistere anche a sollecitazioni di notevole intensità. Gli orologi Panerai sono distribuiti attraverso un’iperselettiva rete internazionale di specialisti di alta orologeria, oltre alle boutique Panerai. Gli indirizzi sono disponibili sul sito www.panerai.com. PANERAI LUMINOR La famiglia dei Panerai Luminor Storici comprende gli orologi Luminor Base (versioni classica e per mancini), Luminor Marina, Luminor Base Logo e Luminor Marina Logo. I Panerai Luminor Storici sono equipaggiati da un movimento svizzero di alta qualità, meccanico a carica manuale. LA CASSA La cassa, ricavata da un blocco unico di metallo, è interamente realizzata in acciaio inossidabile AISI 316L o in titanio. Il prodotto finito si ottiene attraverso più di 60 fasi di lavorazione complesse, a partire dall’iniziale sbozzato ricavato per stampaggio. Una serie di operazioni di controllo qualità, effettuate con strumenti sofisticati, garantiscono un risultato eccezionale di resistenza e pre- cisione. Il vetro, antiriflesso, è in zaffiro, ottenuto dal corindone, che è il materiale più duro dopo il diamante, esente da impurità, completamente trasparente e resi- stente alle abrasioni; leggermente bombato, garantisce una perfetta visibilità del quadrante ed una resistenza alle grandi profondità. Il fondello, avvitato alla cassa, ha un vetro zaffiro per i Panerai Luminor Base e Marina ed è in acciaio, pieno, per i Panerai Luminor Logo. Sul retro della cassa sono riportati, mediante incisione, il numero della cassa, il numero pro- gressivo dell’orologio con il numero della tiratura annua, il materiale e la profondità massima d’uso. L’impermeabilità dell’orologio, indicata sul fondello dal simbolo , è garantita fino a 30 bar che corrispondono alla pressione idrostatica esercitata da una colonna d’acqua su 1 cm

a 300 metri di profondità in condizioni nor- mali. In tali circostanze, il vostro orologio è dunque impermeabile fino a circa 300 metri. PAA01409 Libretto 02-14.qxp_PAA01409 06/03/14 10:12 Pagina 47

Il dispositivo proteggi-corona (protetto da trademark) assicura la resistenza all’acqua in modo estremamente efficace e affidabile oltre a proteggere la corona di carica da manipolazioni accidentali. Consente di sollecitare la guarnizione ad anello della corona con una pressione assiale prestabilita, grazie ad una levetta mobile, a scatto, montata su un supporto fissato sulla cassa, oltre a bloccare la corona in posizione rientrata. I MOVIMENTI I movimenti dei Luminor Base e Marina sono i calibri Panerai OP X / OP XI, ad eccezione dei Luminor Base LOGO e Luminor Marina LOGO che sono equi- paggiati dai calibri OP I e OP II. Si tratta di movimenti meccanici a carica manuale, di 16½ linee con riserva di carica di 56 ore, 17 rubini, bilanciere monometallico in Glucydur

. Decorazione “Côtes de Genève” sui ponti, viti in acciaio azzurrato, come nella migliore tradizione oro- logiera svizzera. I calibri OP X e OP XI sono dotati di un sistema col de cygne che si può ammi- rare grazie al fondo in vetro zaffiro dell’orologio. I calibri OP II e OP XI che equipaggiano rispettivamente i Panerai Luminor Marina LOGO e Luminor Marina sono certificati C.O.S.C. I marchi Glucydur e Incabloc non sono di proprietà di Officine Panerai.

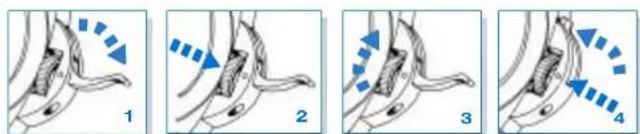

1. Aprire la levetta del dispositivo proteggi-corona.

2. Ruotare la corona, senza estrarla, in senso orario fino all’arresto.

3. Richiudere la levetta del dispositivo proteggi-corona.

REGOLAZIONE DELL’ORA

1. Aprire la levetta del dispositivo proteggi-corona.

4. Richiudere la corona e la levetta del dispositivo proteggi-corona.

PAA01409 Libretto 02-14.qxp_PAA01409 06/03/14 10:12 Pagina 69 PULIZIA ESTERNA Per conservarne le perfette condizioni esterne, si raccomanda di lavare il pro- prio orologio Panerai in acqua tiepida e sapone, utilizzando una spazzola mor- bida. Dopo tale operazione, così come dopo ogni bagno in mare o in piscina, risciacquare accuratamente l’orologio con acqua dolce. Si consiglia di pulire gli orologi Panerai con un panno morbido e asciutto. IL CINTURINO I cinturini Panerai devono essere lavati con acqua tiepida e lasciati asciugare. È importante non farli asciugare su una superficie calda o esporli direttamente ai raggi solari, perché la rapida evaporazione dell’acqua ne danneggerebbe la forma e la qualità. Dopo ogni bagno in mare o in piscina, occorre risciacquare accuratamente il cinturino con acqua dolce. Per la sostituzione del cinturino e della fibbia, si consiglia di recarsi presso un Distributore Autorizzato o un Centro Assistenza Panerai. In questo modo si potranno evitare gli inconvenienti causati da una sostituzione impropria. Solo i Distributori Autorizzati o i Centri Assistenza Panerai Le garantiscono l'uso di cinturini Panerai autentici, appositamente studiati per adattarsi alle dimensioni della cassa e realizzati secondo i criteri qualitativi della marca. La pelle di alligatore utilizzata da Officine Panerai proviene da allevamenti situati in Louisiana – Stati Uniti. I fornitori di Officine Panerai si impegnano a offrire i più alti standard di responsabilità assicurando che tali allevamenti contribuiscano a una costante crescita degli alligatori allo stato brado, tutelando quindi questa specie in via di estinzione. Panerai non utilizza pelli provenienti da specie in pericolo o in via di estinzione che vivono allo stato brado. ATTENZIONE Non utilizzare ad una profondità superiore a quella indicata.

CONSIGLI PER LA MANUTENZIONE

Gli orologi Panerai sono costruiti secondo standard di elevata qualità. Si ricorda che le parti meccaniche dell’orologio Panerai lavorano 24 ore su 24 durante l’uso, e di conseguenza per assicurare il buon funzionamento e la durata nel tempo del Suo orologio, si consiglia di sottoporlo a revisioni perio- diche. IMPERMEABILITÀ Far verificare periodicamente l’impermeabilità del proprio orologio da un Centro Assistenza Autorizzato Panerai e rinnovarla ogni due anni con una manutenzione periodica o, in ogni caso, tutte le volte che l’orologio dovesse essere aperto. Il rinnovo dell’impermeabilità implica necessariamente la sostituzione delle guarnizioni, al fine di garantirne la massima impermeabilità e sicurezza. Nel caso in cui l’orologio fosse usato in attività sportive subacquee, si consiglia di farlo verificare ogni anno prima dell’inizio dell’attività subacquea. IL MOVIMENTO Far controllare periodicamente il movimento del proprio orologio da un Centro Assistenza Autorizzato Panerai, onde preservarne il perfetto funzionamento. Se l’orologio tendesse ad anticipare o a ritardare in modo significativo, potrebbe essere necessaria una regolazione del movimento. I movimenti sono concepiti in modo da mantenere inalterate le caratteristiche di marcia in condizioni di temperatura comprese tra –10°C e +60°C (14°F e 140°F). Al di sotto o al di sopra di questi valori, si possono riscontrare variazioni di marcia superiori a quelle riportate sulle specifiche tecniche. Inoltre il lubrificante contenuto nel movimento potrebbe deteriorarsi al variare delle temperature minime e massime con conseguente danno di alcuni componenti. PAA01409 Libretto 02-14.qxp_PAA01409 06/03/14 10:12 Pagina 811

IL SERVIZIO ASSISTENZA PANERAI

Per garantire l’alta qualità del Suo orologio nel corso del tempo, Panerai offre quattro diversi tipi di servizio assistenza: - SERVIZIO COMPLETO

- SERVIZIO DI MANUTENZIONE

- CONTROLLO E REGOLAZIONE DELLA MARCIA

- INTERVENTI ESTERNI SERVIZIO COMPLETO

• Diagnostica del movimento - Controllo dell’estetica e della pulizia - Controllo del valore medio di marcia - Controllo delle funzioni

• Controllo quadrante e lancette

• Controllo cassa, cinturino/bracciale, vetro e trattamento antiriflesso

• Smontaggio manuale movimento

• Se necessario, sostituzione dei componenti difettosi del movimento

• Pulizia dei componenti del movimento

• Riassemblaggio completo e lubrificazione manuali del movimento

• Riassemblaggio del quadrante e delle lancette, controllo della tenuta e del parallelismo

• Lucidatura e pulizia ad ultrasuoni della cassa e del bracciale in metallo (a seconda del modello)

• Sostituzione delle guarnizioni

• Incassatura del movimento

• Libretto di istruzioni

• Libretto di garanzia

• Certificato di garanzia

• Certificato C.O.S.C. (solo per i modelli equipaggiati dai calibri OP II e OP XI)

• Secondo cinturino di ricambio

• Cacciavite in acciaio per la sostituzione della fibbia PAA01409 Libretto 02-14.qxp_PAA01409 06/03/14 10:12 Pagina 101312

• Controllo dell’impermeabilità alla profondità massima dell’orologio +25%

• Montaggio del cinturino/bracciale

• Controllo estetico del prodotto

• Controllo marcia, riserva di carica e funzioni del movimento (numero di giorni di controllo a seconda della riserva di carica)

SERVIZIO DI MANUTENZIONE

• Diagnostica del movimento - Controllo dell’estetica e della pulizia - Controllo del valore medio di marcia - Controllo delle funzioni

• Messa a punto del movimento

• Controllo quadrante e lancette

• Controllo cassa, cinturino/bracciale, vetro e trattamento antiriflesso

• Pulizia ad ultrasuoni della cassa e del bracciale in metallo (a seconda del modello)

• Sostituzione delle guarnizioni

• Controllo dell’impermeabilità alla profondità massima dell’orologio +25%

• Montaggio del cinturino/bracciale

• Controllo estetico del prodotto

• Controllo marcia, riserva di carica e funzioni del movimento (numero di giorni di controllo a seconda della riserva di carica) Officine Panerai si riserva di modificare in qualunque momento e senza preavviso la lista dei servizi proposti e/o il loro contenuto. LUCIDATURA (SU RICHIESTA) È eseguita assieme al servizio di manutenzione solo su richiesta

• Lucidatura e pulizia della cassa, della fibbia e del bracciale in metallo (a seconda del modello)

CONTROLLO E REGOLAZIONE DELLA MARCIA

• Messa a punto del movimento

• Sostituzione della guarnizione del fondello

• Controllo dell’impermeabilità alla profondità massima dell’orologio +25%
