BEDIENUNGSANLEITUNG Luminor Marina Acciaio PANERAI

Das Gehäuse wird aus einem Metallblock gestanzt und besteht vollständig aus AISI 316L Edelstahl oder Titan. Ausgehend von einem Rohling entsteht die endgültige Gehäuseform in insgesamt mehr als 60 Fertigungsschritten, begleitet von ständigen Qualitätskontrollen mit Hilfe hochentwickelter Instrumente. So wird die Basis für die spätere Dichtigkeit, Präzision und Zuverlässigkeit gelegt. Das Saphirglas mit Antireflex-Beschichtung wird aus Korund gewonnen, dem nach Diamanten härtesten Material überhaupt. Es ist vollkommen rein und durchsichtig und praktisch kratzfest. Dabei sorgt eine leichte Wölbung nicht nur für freien Blick auf die gesamte Zifferblattfläche, sondern erhöht auch die Druckfestigkeit in großen Tiefen. Der verschraubte Gehäuseboden ist bei der Panerai Luminor Base und Marina aus Saphirglas und bei der Panerai Luminor Logo aus Stahl gefertigt. Eine Gravur auf dem Gehäuseboden dokumentiert die Nummer des Gehäuses, die fortlaufende Nummer der Uhr mit der Nummer der jährlichen Produktion, das Material und die maximale Druck- bzw. Tiefenfestigkeit der Uhr. Die Wasserdichtigkeit Ihrer Uhr, die auf den Gehäuseboden mit den Symbol angezeigt wird, wird bis zu einem Druck von 30 bar garantiert. Dies entspricht dem hydrostatischen Druck, den unter normalen Bedingungen eine 300 Meter hohe Wassersäule auf eine Fläche von einem Quadratzentimeter

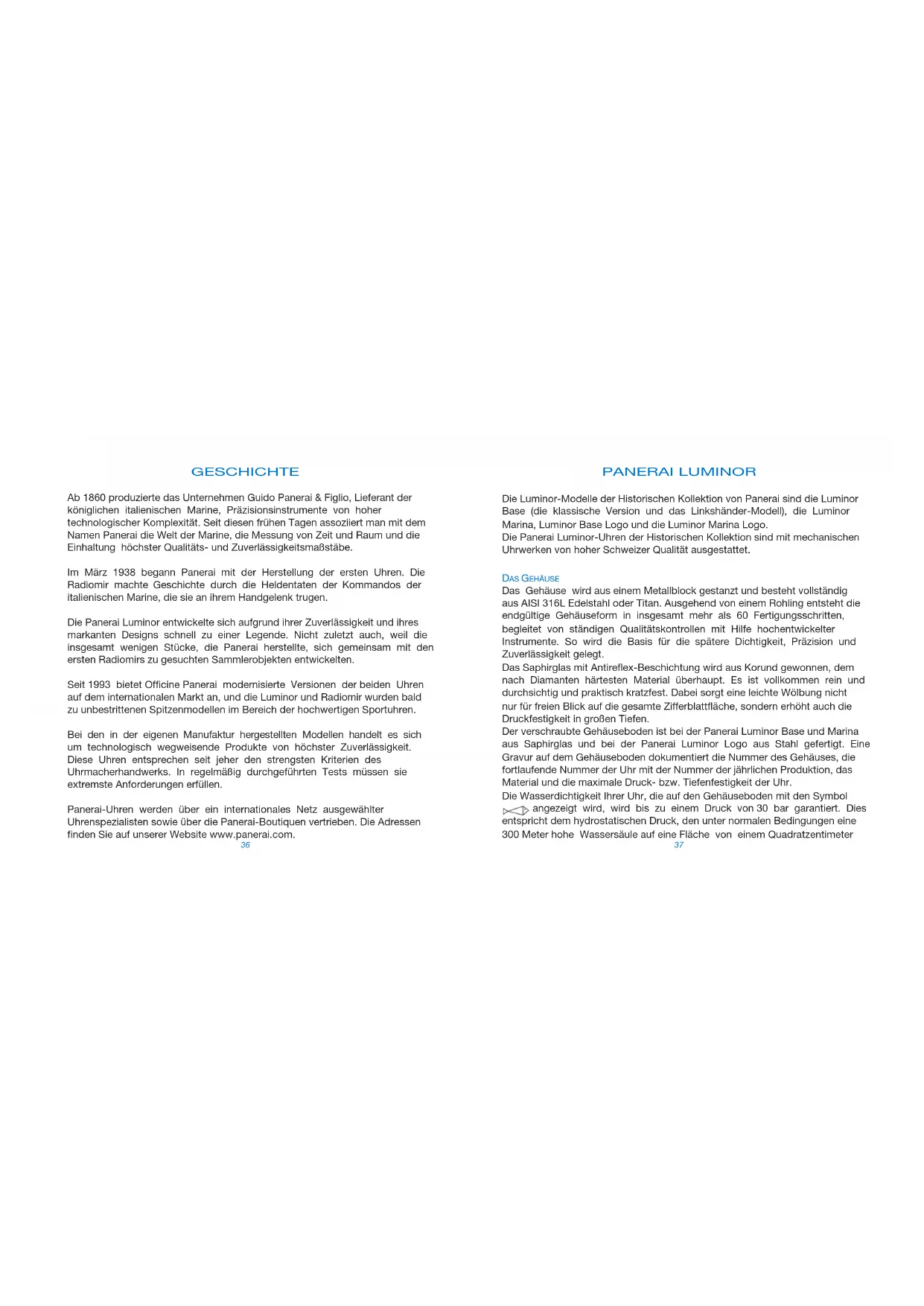

GESCHICHTE Ab 1860 produzierte das Unternehmen Guido Panerai & Figlio, Lieferant der königlichen italienischen Marine, Präzisionsinstrumente von hoher technologischer Komplexität. Seit diesen frühen Tagen assoziiert man mit dem Namen Panerai die Welt der Marine, die Messung von Zeit und Raum und die Einhaltung höchster Qualitäts- und Zuverlässigkeitsmaßstäbe. Im März 1938 begann Panerai mit der Herstellung der ersten Uhren. Die Radiomir machte Geschichte durch die Heldentaten der Kommandos der italienischen Marine, die sie an ihrem Handgelenk trugen. Die Panerai Luminor entwickelte sich aufgrund ihrer Zuverlässigkeit und ihres markanten Designs schnell zu einer Legende. Nicht zuletzt auch, weil die insgesamt wenigen Stücke, die Panerai herstellte, sich gemeinsam mit den ersten Radiomirs zu gesuchten Sammlerobjekten entwickelten. Seit 1993 bietet Officine Panerai modernisierte Versionen der beiden Uhren auf dem internationalen Markt an, und die Luminor und Radiomir wurden bald zu unbestrittenen Spitzenmodellen im Bereich der hochwertigen Sportuhren. Bei den in der eigenen Manufaktur hergestellten Modellen handelt es sich um technologisch wegweisende Produkte von höchster Zuverlässigkeit. Diese Uhren entsprechen seit jeher den strengsten Kriterien des Uhrmacherhandwerks. In regelmäßig durchgeführten Tests müssen sie extremste Anforderungen erfüllen. Panerai-Uhren werden über ein internationales Netz ausgewählter Uhrenspezialisten sowie über die Panerai-Boutiquen vertrieben. Die Adressen finden Sie auf unserer Website www.panerai.com. PAA01409 Libretto 02-14.qxp_PAA01409 06/03/14 10:12 Pagina 363938 ausübt. Ihre Uhr ist also unter diesen Umständen wasserdicht bis zu einer Tiefe von circa 300 Metern.

DIE KRONENSCHUTZBRÜCKE

Diese Schutzbrücke (registered trademark) verhindert ein unbeabsichtigtes Verdrehen der Krone und verleiht damit der Uhr eine extreme Wasserdichtigkeit. Dies geschieht über den kleinen Schwenkhebel, der im arretierten Zustand einen exakt mittigen Druck auf Krone und Dichtung ausübt. DIE UHRWERKE Die Uhren Luminor Base und Marina sind mit den Kalibern Panerai OP X oder OP XI ausgestattet. Die Ausnahme bilden die Uhren Luminor Base Logo und Luminor Marina Logo. Diese enthalten die Kaliber OP I und OP II. Sie sind mechanische Uhrwerke mit Handaufzug von 16½ Linien, einer Gangreserve von 56 Stunden, 17 Steinen, monometallischer Glucydur

-Unruh mit 21.600 Schwingungen/Stunde und stoßfester Incabloc

-Vorrichtung. Getreu bester Schweizer Uhrmachertradition sind die Brücken mit Genfer Streifen verziert und die Schrauben aus gebläutem Stahl gefertigt. Die Kaliber OP X und OP XI verfügen über einen Schwanenhals-Regulator, der durch den transparenten Saphirglasboden sichtbar wird. Die Kaliber OP II und OP XI, mit der die Panerai Luminor Marina LOGO und die Luminor Marina ausgestattet sind, sind durch die C.O.S.C. zertifiziert . Officine Panerai ist nicht Eigentümer der Warenzeichen Glucydur und Incabloc

1. Hebel der Kronenschutzbrücke lösen.

2. Krone in Normalposition (d.h. ohne Herausziehen) im Uhrzeigersinn bis zum

3. Krone mit dem Hebel der Kronenschutzbrücke wieder arretieren.

EINSTELLEN DER UHRZEIT

1. Hebel der Schutzvorrichtung lösen.

2. Krone herausziehen.

4. Krone wieder eindrücken und mit dem Hebel arretieren.

GEBRAUCHSANLEITUNG PANERAI LUMINOR

PAA01409 Libretto 02-14.qxp_PAA01409 06/03/14 10:12 Pagina 3841 lauwarmem Wasser und einer weichen Bürste. Nach jeder Reinigung - wie auch nach jedem Bad im Meer oder einem Schwimmbad - sollten Sie die Uhr mit frischem Wasser abspülen. Alle Panerai-Uhren können mit einem weichen, trockenen Tuch gereinigt werden. ARMBAND Panerai-Alligatorarmbänder werden mit lauwarmem Wasser gewaschen und anschließend zum Trocknen hingelegt. Sie dürfen nicht auf einer warmen Oberfläche getrocknet oder direkter Sonneneinstrahlung ausgesetzt werden, da Form und Qualität unter einer forcierten Verdunstung des Wassers leiden könnten. Nach dem Schwimmen im Meer oder einem Schwimmbad sollten Sie das Armband mit frischem Wasser abspülen. Zum Austausch des Armbands und der Schließe wenden Sie sich bitte an einen autorisierten Händler oder Reparaturbetrieb der Marke Panerai. Hier ist eine fachgerechte Ausführung Ihres Auftrages gewährleistet. Nur ein autorisierter Panerai-Händler oder Reparaturbetrieb kann die Verwendung echter Panerai-Armbänder garantieren, die genau zu den Abmessungen des Gehäuses passen und nach den Qualitätsstandards der Marke gefertigt sind. Sämtliches von Officine Panerai verwendetes Alligatorleder stammt von Farmen in Louisiana, USA. Die Zulieferer von Officine Panerai haben sich zu den höchsten Maßstäben unternehmerischer Verantwortung verpflichtet und versichert, dass diese Farmen in Louisiana zur stabilen Vermehrung wild lebender Alligatoren und damit zum Schutz dieser bedrohten Tierart beitragen. Panerai verwendet kein Leder gefährdeter oder bedrohter wild lebender Arten. VORSICHT Tragen Sie die Uhr nur in dem angegebenen Tiefenbereich.

WARTUNG Für Panerai-Uhren gelten sehr hohe Qualitätsstandards. Die Uhr muss regelmäßig gewartet werden, damit sie eine lange Lebensdauer hat und gut funktioniert. Schließlich läuft sie 24 Stunden am Tag, 365 Tage im Jahr. WASSERDICHTIGKEIT Lassen Sie die Wasserdichtigkeit Ihrer Uhr regelmäßig von einem autorisierten Panerai-Händler prüfen, spätestens alle zwei Jahre bei der regelmäßigen Wartung und immer, wenn die Uhr geöffnet werden muss. Die Wiederherstellung der Wasserdichtigkeit erfordert die regelmäßige Erneuerung der Dichtungsringe, um maximale Sicherheit und Wasserdichtigkeit zu gewährleisten. Wenn die Uhr beim Wassersport getragen wird, sollte diejenige jedes Jahr überprüft werden bevor mit dem Wassersport begonnen wird. UHRWERK Damit Ihre Uhr stets in einwandfreiem Betriebszustand ist, sollte das Uhrwerk regelmäßig von einem autorisierten Reparaturbetrieb der Marke Panerai überprüft werden. Sollte die Uhr zum deutlichen Vor- oder Nachgehen neigen, könnte eine Wartung des Uhrwerks erforderlich sein. Die Uhrwerke sind derart konstruiert, dass sie Temperaturabweichungen zwischen -10°C und +60°C (14°F und 140°F) standhalten können. Ist die Uhr Temperaturen außerhalb dieses Bereichs ausgesetzt, kann die Funktionsfähigkeit des Uhrwerks - zusätzlich zu den in den technischen Spezifikationen angegebenen Abweichungen – beeinträchtigt werden. Darüber hinaus besteht das Risiko, dass die Schmiermittel im Uhrwerk ihre Wirkung einbüßen und es dadurch zu Schäden an dementsprechenden Teilen kommen kann. ÄUSSERE PFLEGE Wir empfehlen eine regelmäßige Reinigung Ihrer Panerai-Uhr mit Seife, PAA01409 Libretto 02-14.qxp_PAA01409 06/03/14 10:12 Pagina 4043 PANERAI KUNDENDIENST Um die hohe Qualität der Uhren während der gesamten Lebensdauer zu erhalten, bietet Panerai vier verschiedene Serviceleistungen an: - GENERALÜBERHOLUNG - WARTUNG

- ÜBERPRÜFUNG UND EINSTELLUNG DER GANGGENAUIGKEIT

- AUSSENINSPEKTION GENERALÜBERHOLUNG

• Diagnose des Uhrwerks - Überprüfung der Optik und der Sauberkeit - Kontrolle der durchschnittlichen Ganggenauigkeit - Kontrolle der Funktionen

• Überprüfung des Zifferblatts und der Zeiger

• Kontrolle des Gehäuses, des Armbands, des Glases und der Entspiegelungsbeschichtung

• Manuelle Zerlegung des Uhrwerks

• Sofern erforderlich, Austausch defekter Bauteile

• Reinigung der Uhrwerksteile

• Manuelles Zusammenbau und Fetten des Uhrwerks

• Montage des Zifferblatts und der Zeiger, Kontrolle der Halterung und der Parallelität

• Polieren und Ultraschallreinigung des Gehäuses sowie des Metallarmbands (je nach Modell)

• Austausch der Dichtungen

Die Präsentationsschatulle Ihrer Panerai Luminor enthält:

• Chronometer-Zertifikat C.O.S.C. (nur für Modelle mit dem Kaliber OP II und OP XI)

• Zusatzarmband zum Wechseln

• Stahlschraubenzieher zum Austauschen der Schließe PAA01409 Libretto 02-14.qxp_PAA01409 06/03/14 10:12 Pagina 424544

• Wiedereinsetzen des Uhrwerks

• Überprüfung der Wasserdichtigkeit bei dem für die Uhr angegebenen maximalen Tiefendruck +25%

• Optische Kontrolle der Uhr

• Kontrolle der Ganggenauigkeit, Gangreserve und weiterer Uhrwerksfunktionen (die Zahl der Kontrolltage hängt von der jeweiligen Gangreserve ab) WARTUNG

• Diagnose des Uhrwerks - Überprüfung der Optik und der Sauberkeit - Kontrolle der durchschnittlichen Ganggenauigkeit - Kontrolle der Funktionen

• Überprüfung der Uhrwerksfunktion

• Überprüfung des Zifferblatts und der Zeiger

• Kontrolle des Gehäuses, des Armbands, des Glases und der Entspiegelungsbeschichtung

• Ultraschallreinigung des Gehäuses sowie des Metallarmbands (je nach Modell)

• Austausch der Dichtungen

• Überprüfung der Wasserdichtigkeit bei dem für die Uhr angegebenen maximalen Tiefendruck +25%

• Optische Kontrolle der Uhr

• Kontrolle der Ganggenauigkeit, Gangreserve und weiterer Uhrwerksfunktionen (die Zahl der Kontrolltage hängt von der jeweiligen Gangreserve ab)

ÜBERPRÜFUNG UND EINSTELLUNG DER GANGGENAUIGKEIT

• Einstellung der Funktion des Uhrwerks

• Austausch der Dichtung des Gehäusebodens

• Überprüfung der Wasserdichtigkeit bei dem für die Uhr angegebenen maximalen Tiefendruck +25%
