MANUALE UTENTE Stage 260F JBL

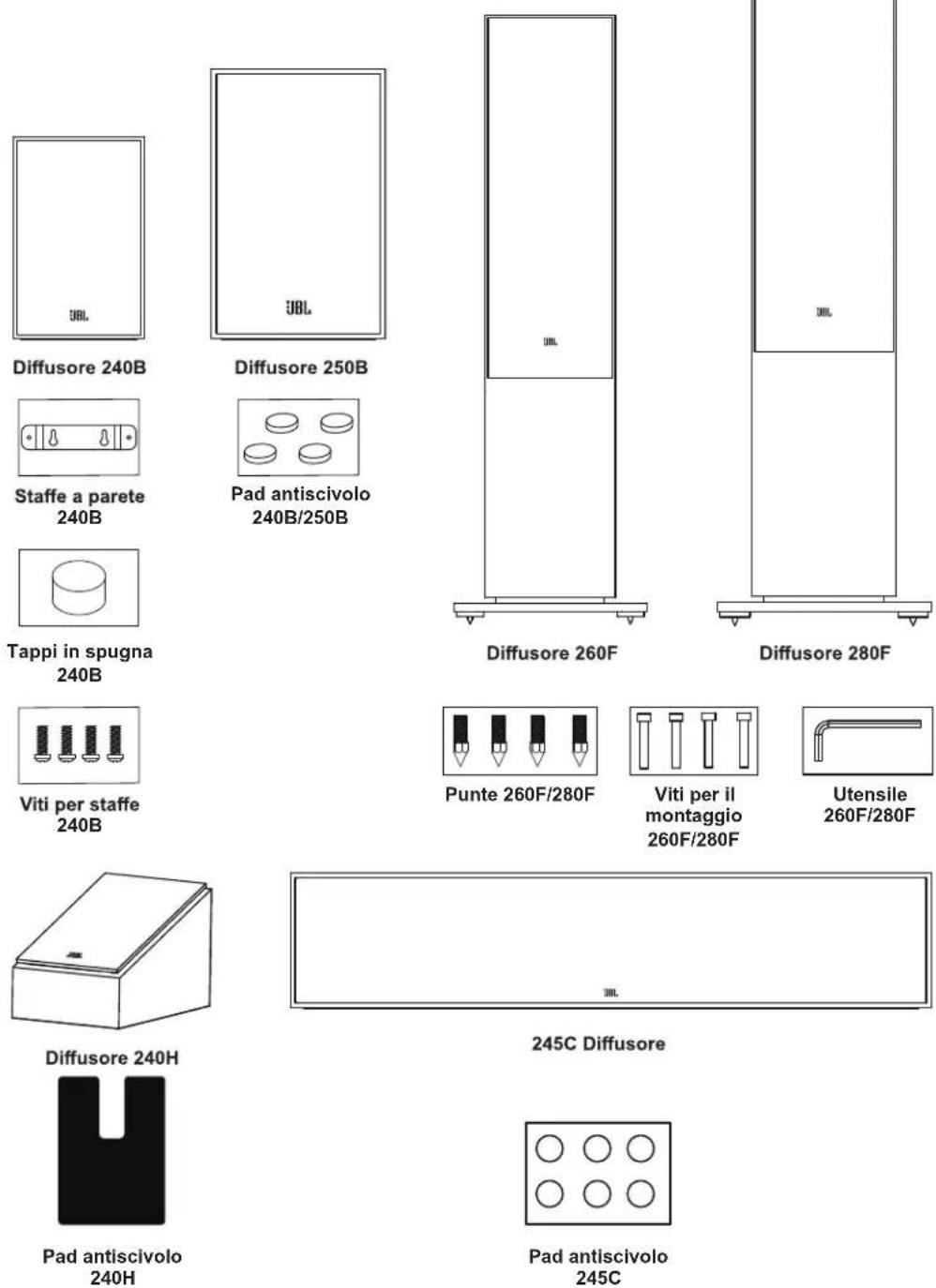

STAGE 2 SERIES DIFFUSORI ITITGrazie per aver scelto JBL Da oltre 75 anni, JBL fornisce le apparecchiature audio per le sale da concerto, gli studi di registrazione ed i cinema in tutto il mondo, questi prodotti. Per ulteriori informazioni sul funzionamento di questi prodotti, visita la pagina del prodotto JBL per accedere al manuale dell'utente all'indirizzo jbl.com/specialty-audio/ In caso di necessità di ulteriore assistenza, contattare il nostro servizio clienti ai numeri riportati di seguito: Negli Stati Uniti e in Canada: +1 888.691.4171 Al di fuori degli Stati Uniti e del Canada: +44 1707 668 012 Articoli inclusi immediatamente al rivenditore o contattare il servizio di assistenza clienti al numero di telefono indicato nell'introduzione. 240B Tappi in spugna 240B 240B Pad antiscivolo 240H Pad antiscivolo 240B/250B Punte 260F/280F Pad antiscivolo 245C Utensile 260F/280F Viti per il montaggio 260F/280F ITJBL Stage 2 QSG | Rev 1.0 20240402 Pag 1 di 10

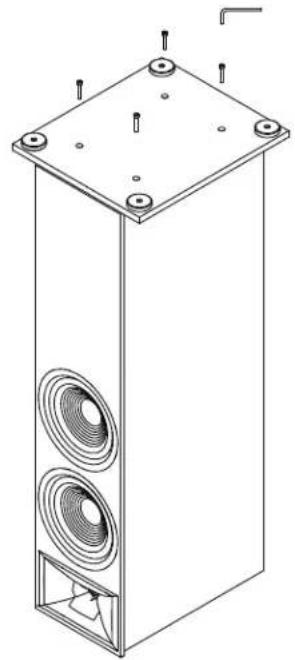

Assemblaggio dei 280F/260F

1. Rimuovere l’imballo contenente lo zoccolo (base), le parti e gli accessori.

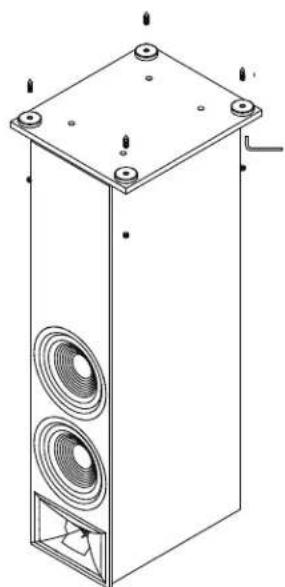

Installazione delle punte opzionali

4. Inserire le coperture decorative in gomma nella parte superiore dei fori.

parete dietro di essi, utilizzando le procedure ed i materiali abituali per l'ancoraggio delle librerie e dei pensili. L'utente è responsabile della corretta installazione e selezione dei materiali.JBL Stage 2 QSG | Rev 1.0 20240402 Pag 2 di 10

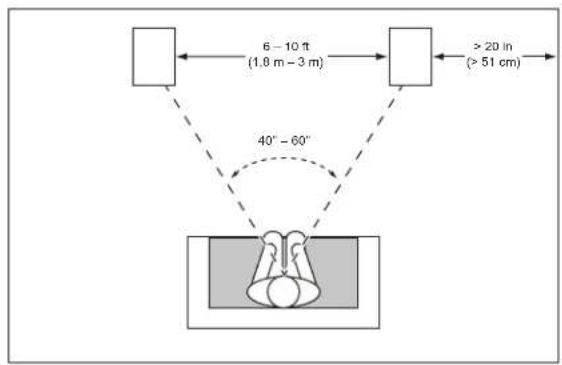

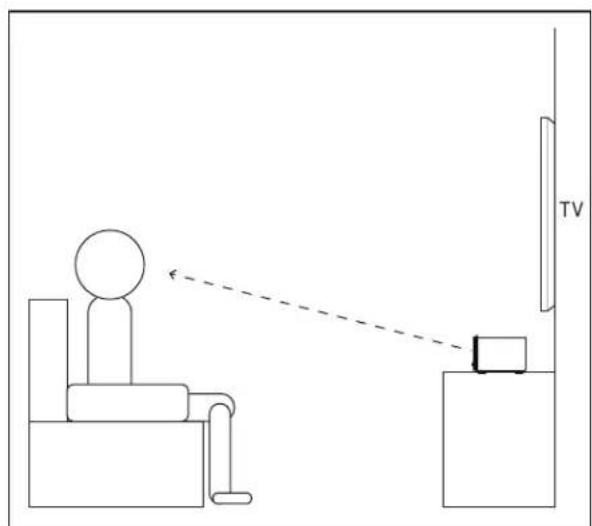

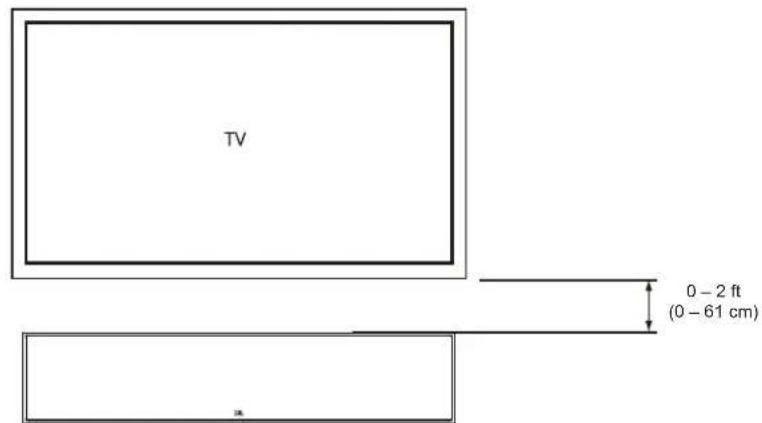

245C Center Channel Speaker Determinare la posizione dello speaker 280F/260F Canali sinistro e destro da pavimento 40 e 60 gradi.

6 – 10 ft(1,8 m – 3 m)> 20 in(> 51 cm)40° – 60°0 – 2 ft(0 – 61 cm)JBL Stage 2 QSG | Rev 1.0 20240402 Pag 3 di 10

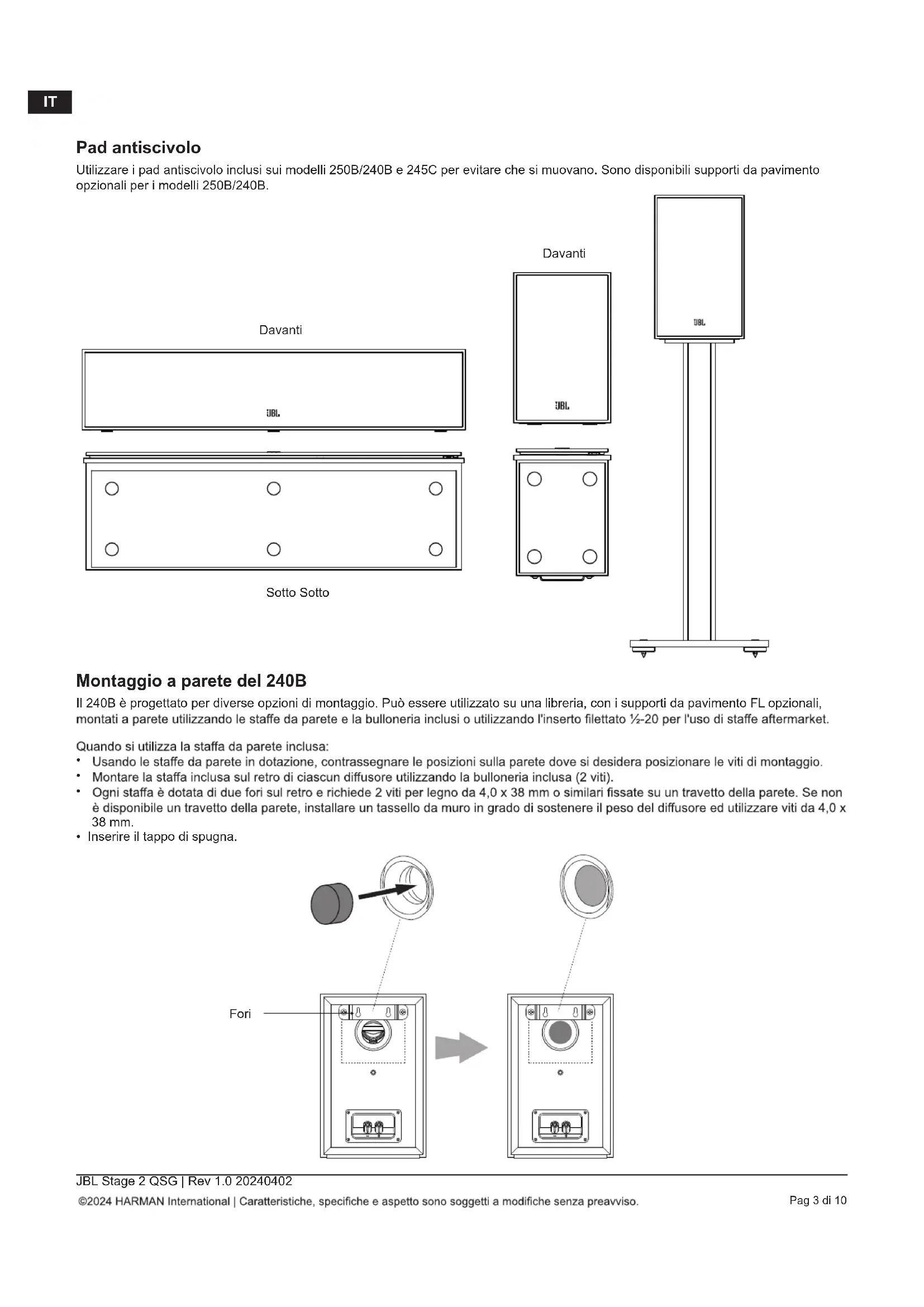

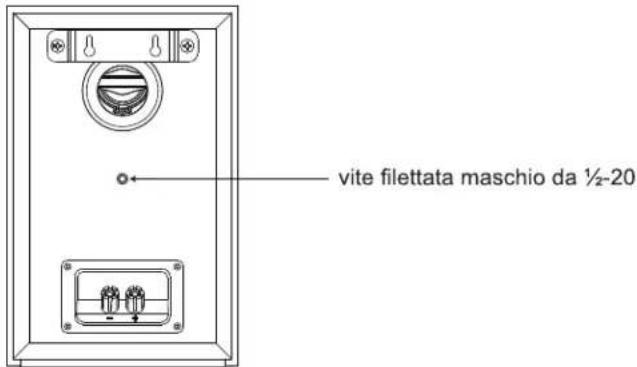

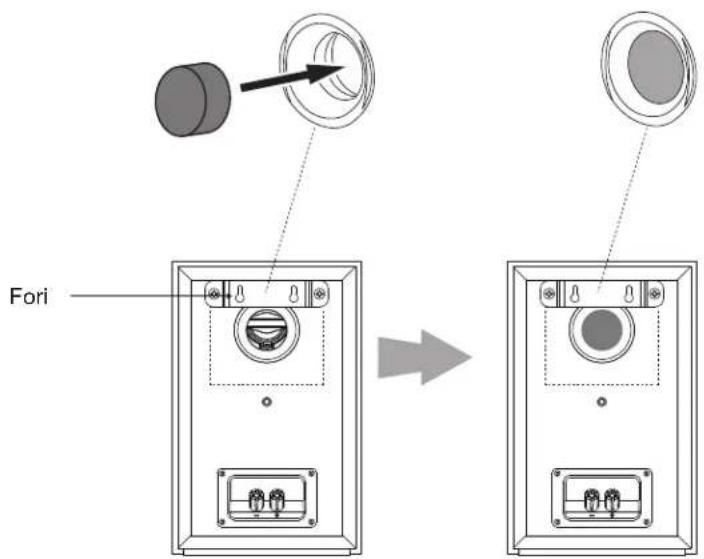

Pad antiscivolo Utilizzare i pad antiscivolo inclusi sui modelli 250B/240B e 245C per evitare che si muovano. Sono disponibili supporti da pavimento opzionali per i modelli 250B/240B. Montaggio a parete del 240B Il 240B è progettato per diverse opzioni di montaggio. Può essere utilizzato su una libreria, con i supporti da pavimento FL opzionali,

• Inserire il tappo di spugna.

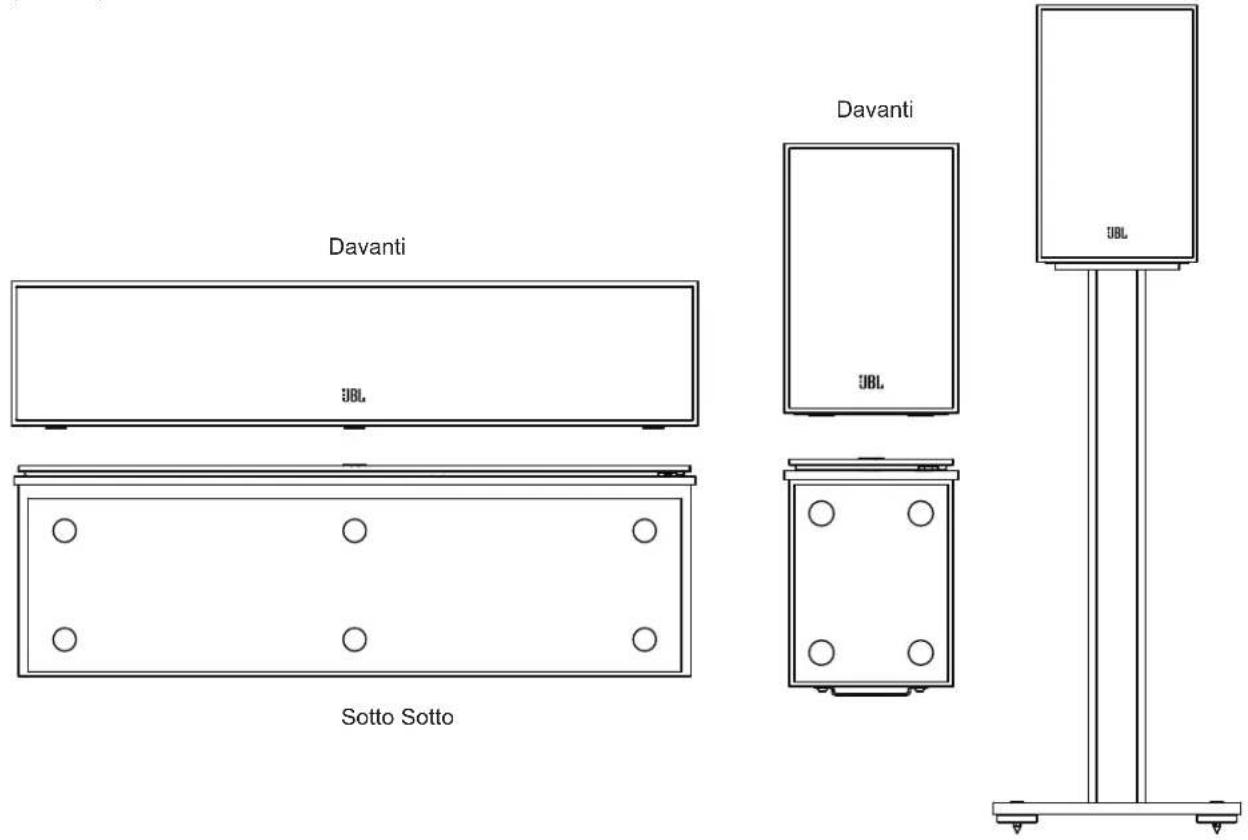

Davanti Sotto Sotto Davanti ForiJBL Stage 2 QSG | Rev 1.0 20240402 Pag 4 di 10

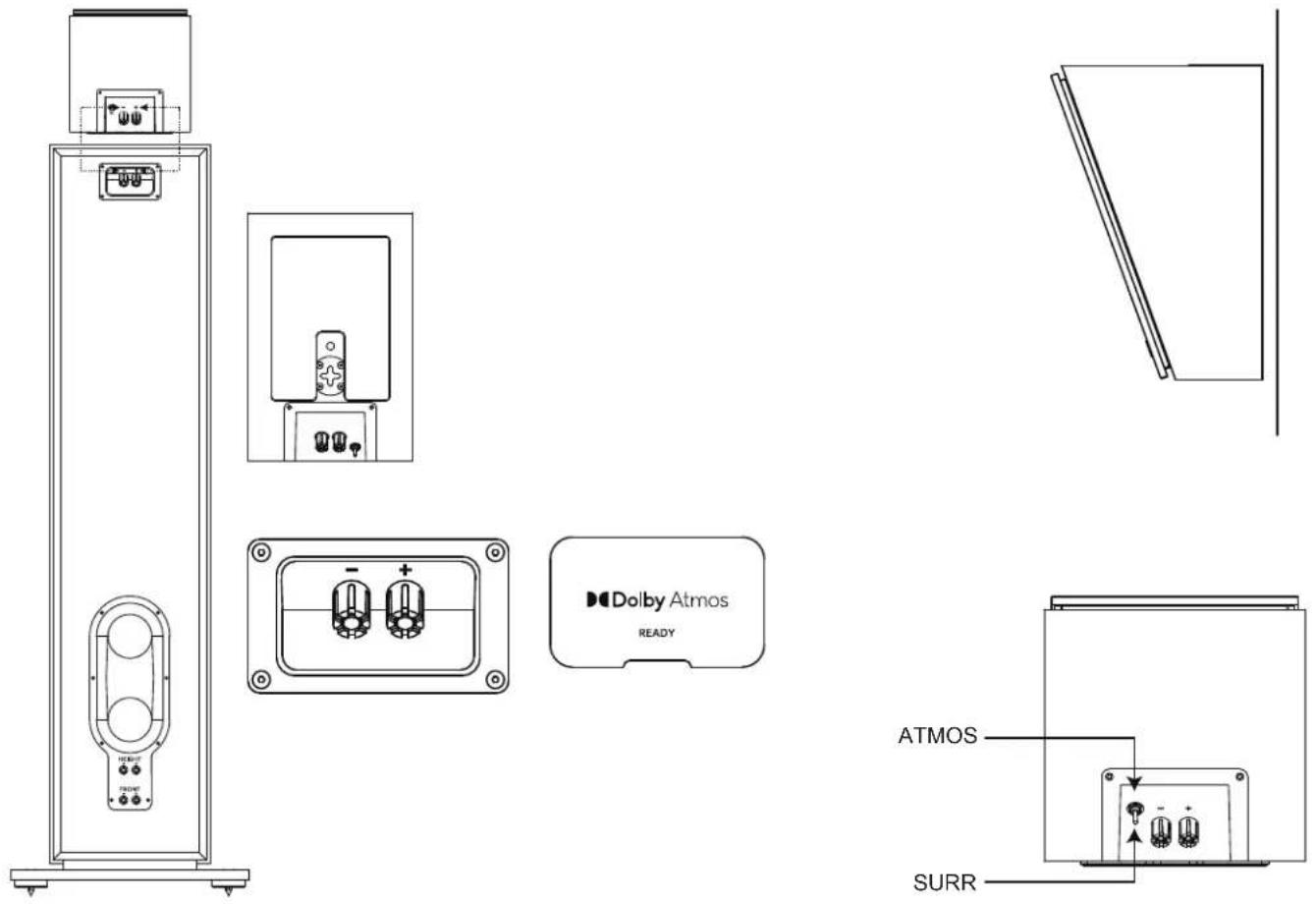

• Inserire il tappo di spugna. riportati di seguito per una posizione corretta o visitare il sito https://www.dolby.com/about/support/guide/speaker-setup-guides/ Installazione e posizionamento del 240H Il 240H è progettato per diverse opzioni di montaggio ed utilizzo. Può essere utilizzato come modulo aggiuntivo Atmos

posizionandolo sopra il modello 280F o 260F ed utilizzando i terminali di connessione. Impostare l'interruttore sui terminali sulla posizione ATMOS. Rimuovere la pellicola protettiva dal pad antiscivolo ed attaccarlo sul fondo del 240H con il motivo rivolto verso l'esterno per tenerlo saldamente in posizione. Per informazioni dettagliate, fare riferimento alle guide alla

. https://www.dolby.com/about/ support/guide/speaker-setup-guides/ surround o in elevazione impostando l'interruttore sui terminali sulla posizione SUR. Il 240H può ATMOS SURRJBL Stage 2 QSG | Rev 1.0 20240402 Pag 5 di 10

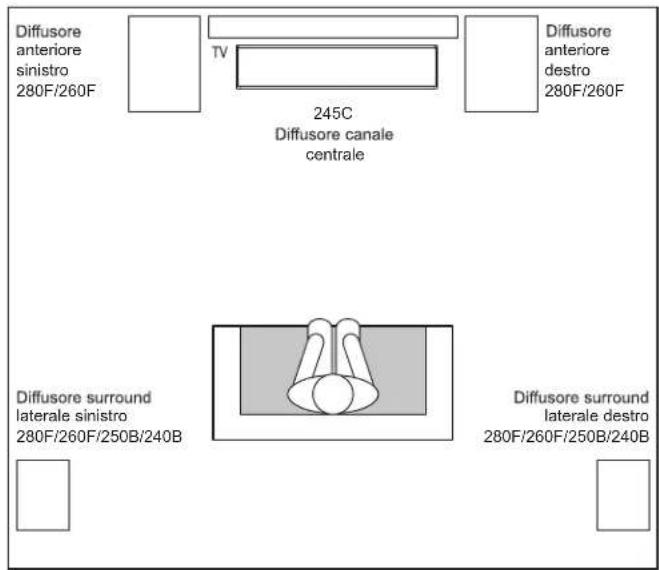

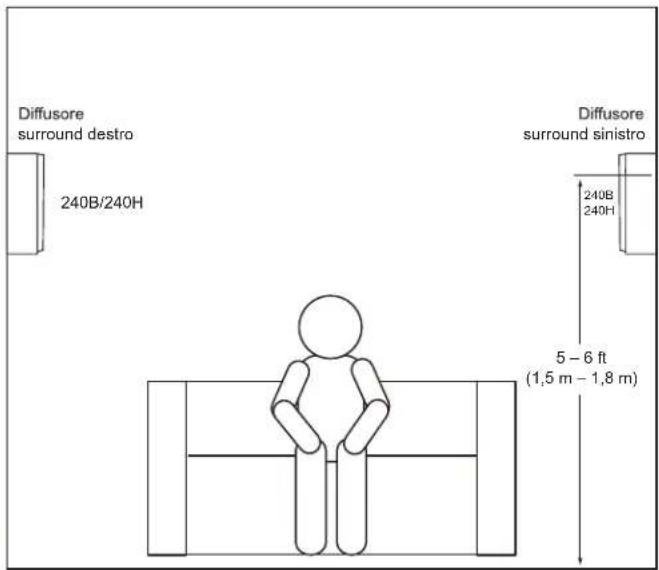

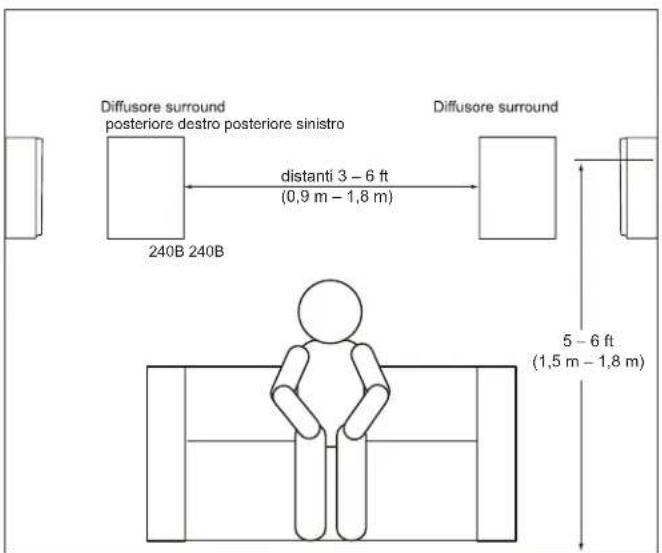

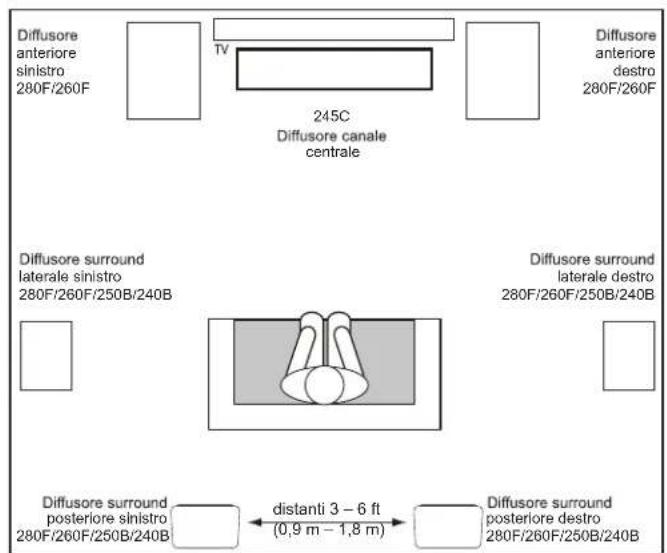

STAGE 240B – CANALI SURROUND (SISTEMA 5.1 CANALI) posizione di ascolto, rivolti uno di fronte all'altro. Idealmente dovrebbero essere posti a 5 – 6 piedi (1,5 m – 1,8 m) dal pavimento. STAGE 240B – CANALI SURROUND (SISTEMA 7.1 CANALI) direttamente sui lati della posizione di ascolto, almeno ad una distanza di 5 – 6 piedi (1,5 m – 1,8 m) dal pavimento. anteriore sinistro 280F/260F laterale sinistro 280F/260F/250B/240B laterale destro 280F/260F/250B/240B anteriore destro 280F/260F surround destro 240B/240H 5 – 6 ft (1,5 m – 1,8 m) 240B 240H surround sinistro 245C centrale 5 – 6 ft (1,5 m – 1,8 m) distanti 3 – 6 ft (0,9 m – 1,8 m) posteriore destro posteriore sinistro240B 240Banteriore sinistro 280F/260Fanteriore destro 280F/260F 245C centralelaterale sinistro 280F/260F/250B/240Bposteriore sinistro 280F/260F/250B/240Blaterale destro 280F/260F/250B/240Bposteriore destro 280F/260F/250B/240B distanti 3 – 6 ft (0,9 m – 1,8 m)JBL Stage 2 QSG | Rev 1.0 20240402 Pag 6 di 10

Collegamenti ATTENZIONE: Assicurarsi che tutti i componenti elettrici del sistema siano SPENTI (e preferibilmente scollegati dalle prese CA) prima di dispongono di terminali di connessione contrassegnati da "+" e "-" nella vaschetta dei terminali. Inoltre i terminali "+" presentano dei contrassegni rossi, mentre i terminali "-" hanno dei contrassegni neri. connessioni. Ciò causerà una povera immagine stereo ed inferiori prestazioni sui bassi . Collegamenti, con cavo spelato: UTILIZZO DI CONNETTORI A FORCELLA: UTILIZZO DI CONNETTORI A BANANA:JBL Stage 2 QSG | Rev 1.0 20240402 Pag 7 di 10

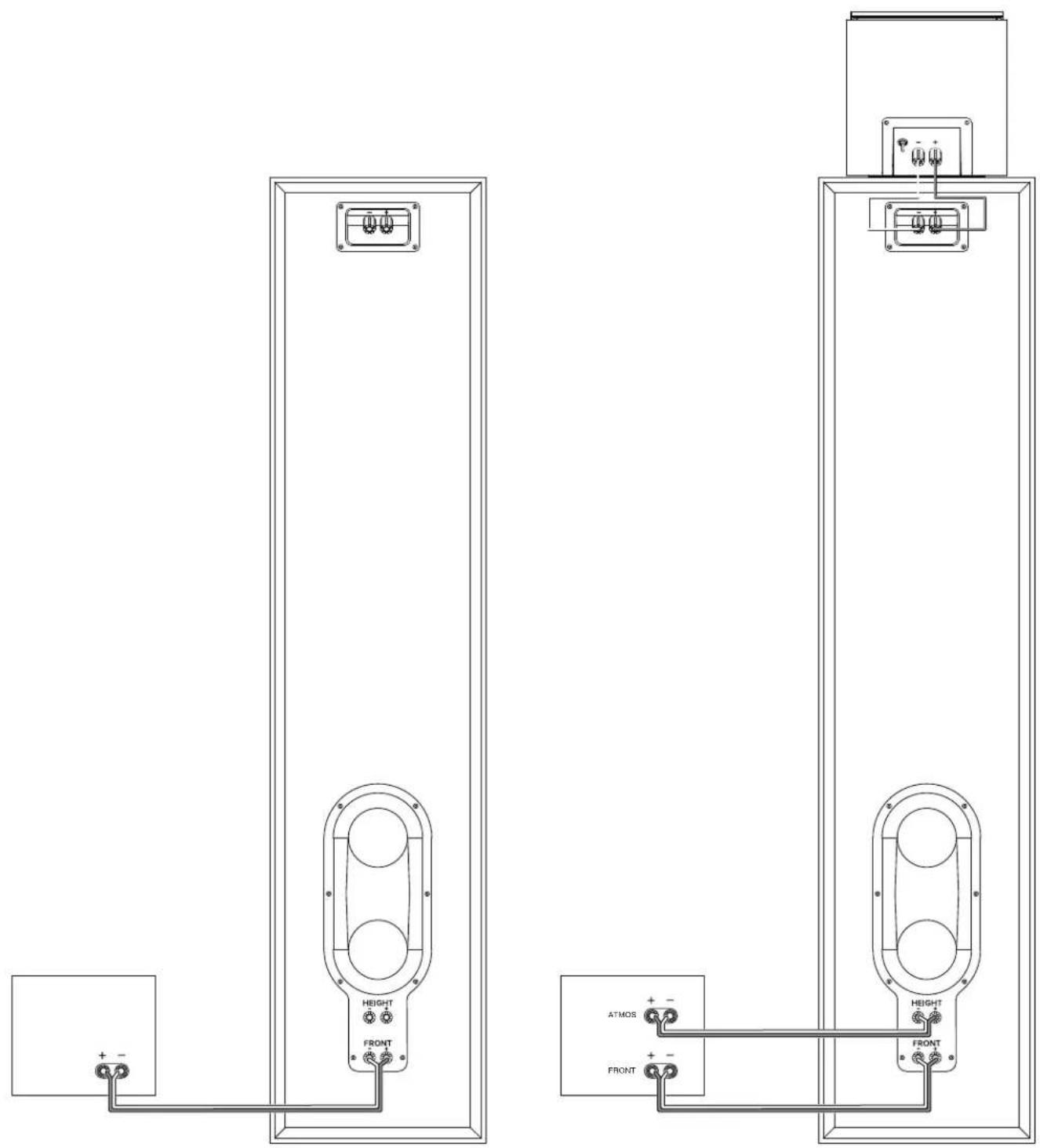

ATMOS FRONT Utilizzo dei connettori Pass Through ATMOS Utilizzare i connettori Pass Through ATMOS sulla parte inferiore dei modelli 280F e 260F e collegare il 240H ai terminali superiori. NOTA: Se non si utilizza un modulo ATMOS, questi connettori non verranno utilizzati.JBL Stage 2 QSG | Rev 1.0 20240402 Pag 8 di 10

STAGE 280F Tipo: Driver a bassa frequenza: Doppio cono scanalato in policellulosa da 8 pollici (200 mm) Driver ad alta frequenza: Alluminio anodizzato da 1 pollice (25 mm) Guida d'onda: Next Generation HDI™ Potenza consigliata 20 – 225 W Potenza RMS: 125 W Risposta in frequenza -6 dB: 33 Hz – 25 kHz Risposta in frequenza -3 dB: 39 Hz – 25 kHz Sensibilità @ 1 M, 2,83 V: 91 dB Impedenza nominale: 6 Ohm Frequenze di Crossover: 1.1 kHz/2.2 kHz Tuning dell’enclosure: Finitura: Espresso o latte Dimensioni (A x L x P): 43,8 in x 14,1 in x 16,5 in (1113 mm x 357 mm x 420 mm) Dimensioni (A x L x P) senza base: 43,8 in x 9,5 in x 16,1 in (1113 mm x 241 mm x 409 mm) Peso del prodotto: 55,2 lbs. (25,1 kg) Peso imballato: 67,5 lbs. (30,6 kg) Numero unità per collo: Singolo STAGE 260F Tipo: Driver a bassa frequenza: Doppio cono scanalato in policellulosa da 6,5 pollici (165 mm) Driver ad alta frequenza: Alluminio anodizzato da 1 pollice (25 mm) Guida d'onda: Next Generation HDI™ Potenza consigliata 20 – 225 W Potenza RMS: 125 W Risposta in frequenza -6 dB: 40 Hz – 25 kHz Risposta in frequenza -3 dB: 45 Hz – 25 kHz Sensibilità @ 1 M, 2,83 V: 90 dB Impedenza nominale: 6 Ohm Frequenze di Crossover: 1.3 kHz/1.7 kHz Tuning dell’enclosure: Finitura: Espresso o latte Dimensioni (A x L x P): 40,8 in x 12,2 in x 14,3 in (1036 mm x 310 mm x 362 mm) Dimensioni (A x L x P) senza base: 40,8 in x 7,9 in x 13,9 in (1036 mm x 200 mm x 354 mm) Peso del prodotto: 43,0 lbs. (19,5 kg) Peso imballato: 67,5 lbs. (30,6 kg) Numero unità per collo: SingoloJBL Stage 2 QSG | Rev 1.0 20240402 Pag 9 di 10

STAGE 250B Tipo: Driver a bassa frequenza: Cono scanalato in policellulosa da 5,25 pollici (130 mm) Driver ad alta frequenza: Alluminio anodizzato da 1 pollice (25 mm) Guida d'onda: Next Generation HDI™ Potenza consigliata 20 – 150 W Potenza RMS: 75 W Risposta in frequenza -6 dB: 50 Hz – 25 kHz Risposta in frequenza -3 dB: 55 Hz – 25 kHz Sensibilità @ 1 M, 2,83 V: 86 dB Impedenza nominale: 6 Ohm Frequenze di Crossover: 1.7 kHz Tuning dell’enclosure: Finitura: Espresso o latte Dimensioni (A x L x P): 12,6 in x 7,9 in x 9,5 in (321 mm x 200 mm x 241 mm) Peso del prodotto: 12,4 lbs. (5,6 kg) Peso imballato: 30 lbs. (13,6 kg) Numero unità per collo: Coppia STAGE 240B Tipo: Driver a bassa frequenza: Cono scanalato in policellulosa da 4,5 pollici (114 mm) Driver ad alta frequenza: Alluminio anodizzato da 1 pollice (25 mm) Guida d'onda: Next Generation HDI™ Potenza consigliata 20 – 150 W Potenza RMS: 75 W Risposta in frequenza -6 dB: 53 Hz – 25 kHz Risposta in frequenza -3 dB: 65 Hz – 25 kHz Sensibilità @ 1 M, 2,83 V: 85 dB Impedenza nominale: 6 Ohm Frequenze di Crossover: 1.4 kHz Tuning dell’enclosure: Finitura: Espresso o latte Dimensioni (A x L x P): 10,7 in x 6,9 in x 8,5 in (272 mm x 175 mm x 217 mm) Peso del prodotto: 10,1 lbs. (4,6 kg) Peso imballato: 22,9 lbs. (10,4 kg) Numero unità per collo: CoppiaJBL Stage 2 QSG | Rev 1.0 20240402 Pag 10 di 10

STAGE 245C Tipo: Driver a bassa frequenza: Quadruplo cono scanalato in policellulosa da 4,5 pollici (114 mm) Driver ad alta frequenza: Alluminio anodizzato da 1 pollice (25 mm) Guida d'onda: Next Generation HDI™ Potenza consigliata 20 – 150 W Potenza RMS: 75 W Risposta in frequenza -6 dB: 55 Hz – 25 kHz Risposta in frequenza -3 dB: 82 Hz – 25 kHz Sensibilità @ 1 M, 2,83 V: 91 dB Impedenza nominale: 6 Ohm Frequenze di Crossover: 1.3 kHz/2.0 kHz Tuning dell’enclosure: Finitura: Espresso o latte Dimensioni (A x L x P): 6,1 in x 29,1 in x 8,5 in (156 mm x 740 mm x 217 mm) Peso del prodotto: 26,4 lbs. (12,0 kg) Peso imballato: 32,2 lbs. (14,7 kg) Numero unità per collo: Singolo STAGE 240H Tipo:

Driver a bassa frequenza: Cono scanalato in policellulosa da 4,5 pollici (114 mm) Driver ad alta frequenza: Alluminio anodizzato da 1 pollice (25 mm) Guida d'onda: Next Generation HDI™ Potenza consigliata 20 – 150 W Potenza RMS: 75 W Risposta in frequenza -6 dB: 85 Hz – 25 kHz Risposta in frequenza -3 dB: 100 Hz – 25 kHz Sensibilità @ 1 M, 2,83 V: 85 dB Impedenza nominale: 6 Ohm Frequenze di Crossover: 1.6 kHz Tuning dell’enclosure: Sigillata Finitura: Espresso o latte Dimensioni (A x L x P): 6,9 in x 7,1 in x 10,6 in (176 mm x 180 mm x 270 mm) Peso del prodotto: 7,6 lbs. (3,5 kg) Peso imballato: 18,8 lbs. (8,5 kg) Numero unità per collo: CoppiaO O O O O O X O O O O O O O O O O O 产品中有害物质的名称及含量
