| 제품 유형 | 컬럼 스피커 (스테레오 홈 시네마 시스템) |
| 브랜드 | JBL |
| 모델 | Stage 260F |
| 우퍼 | 6.5인치(165mm) 폴리셀룰로즈 리브드 콘 듀얼 |
| 트위터 | 1인치(25mm) 애노다이즈드 알루미늄 트위터 (차세대 HDI™ 웨이브가이드 포함) |
| 권장 앰프 출력 | 20 - 225W |
| RMS 출력 | 125W |
| 주파수 응답(-6dB) | 40Hz - 25kHz |
| 주파수 응답(-3dB) | 45Hz - 25kHz |
| 감도(1m, 2.83V) | 90dB |
| 공칭 임피던스 | 6옴 |
| 크로스오버 주파수 | 1.3kHz / 1.7kHz |
| 캐비닛 유형 | 후면 플레어 타원형 포트 2개의 베이스 리플렉스 |
| 크기(높이 x 너비 x 깊이) | 1036 x 310 x 362mm (40.8 x 12.2 x 14.3인치) |
| 무게 | 19.5kg (43.0파운드) |
| 마감 | 에스프레소 또는 라떼 |
| 전원 | 수동형 - 외부 앰프로 구동 |
| 주요 기능 | 멀티채널 스테레오 홈 시네마 시스템용 컬럼 스피커, Atmos 호환 (별도 모듈 필요) |
| 관리 및 청소 | 부드럽고 마른 천으로 닦으십시오. 연마제나 액체 세제를 사용하지 마십시오. |
| 안전 | 안정적인 표면에 놓으십시오. 넘어짐을 방지하기 위해 필요한 경우 벽에 고정하십시오. 습기에 노출시키지 마십시오. |
| 예비 부품 및 수리 가능성 | JBL 고객 서비스 또는 공인 대리점에 문의하십시오. 전문가에 의한 수리. |
| 일반 정보 | 실내 사용. 재활용 가능. www.quefairedemesdechets.fr 참조. |
자주 묻는 질문 - Stage 260F JBL
사용자 질문 Stage 260F JBL
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 스피커 무료 PDF 형식! 매뉴얼 찾기 Stage 260F - JBL 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. Stage 260F 브랜드 JBL.
사용 설명서 Stage 260F JBL
JBL은 75년 이상 전 세계 콘서트 홀, 레코딩 스튜디오, 영화관에 오디오 장비를 제공하고 있으며, 최고의 레코딩 아티스트와 사운드 엔지니어들이 믿고 선택해 온 브랜드입니다. Stage 2 시리즈 스피커는 오늘날의 음악 및 영화 애호가들에게 뜨어난 오디오 성능을 제공합니다. 이 빠른 시작 가이 드를 통해 제품을 빠르게 시작하고 실행할 수 있습니다. 제품 작동에 대한 자세한 내용은 jbl.com/specialty-audio/ 사이트의 JBL 제품 페이지에서 사용자 설명서를 확인하십시오
추가 지원이 필요한 경우 아래 번호로 고객 지원에 문의하십시오:
미국 및 캐나다 내 지역: +1 888.691.4171
미국 및 캐나다 외 지역: +44 1707 668 012

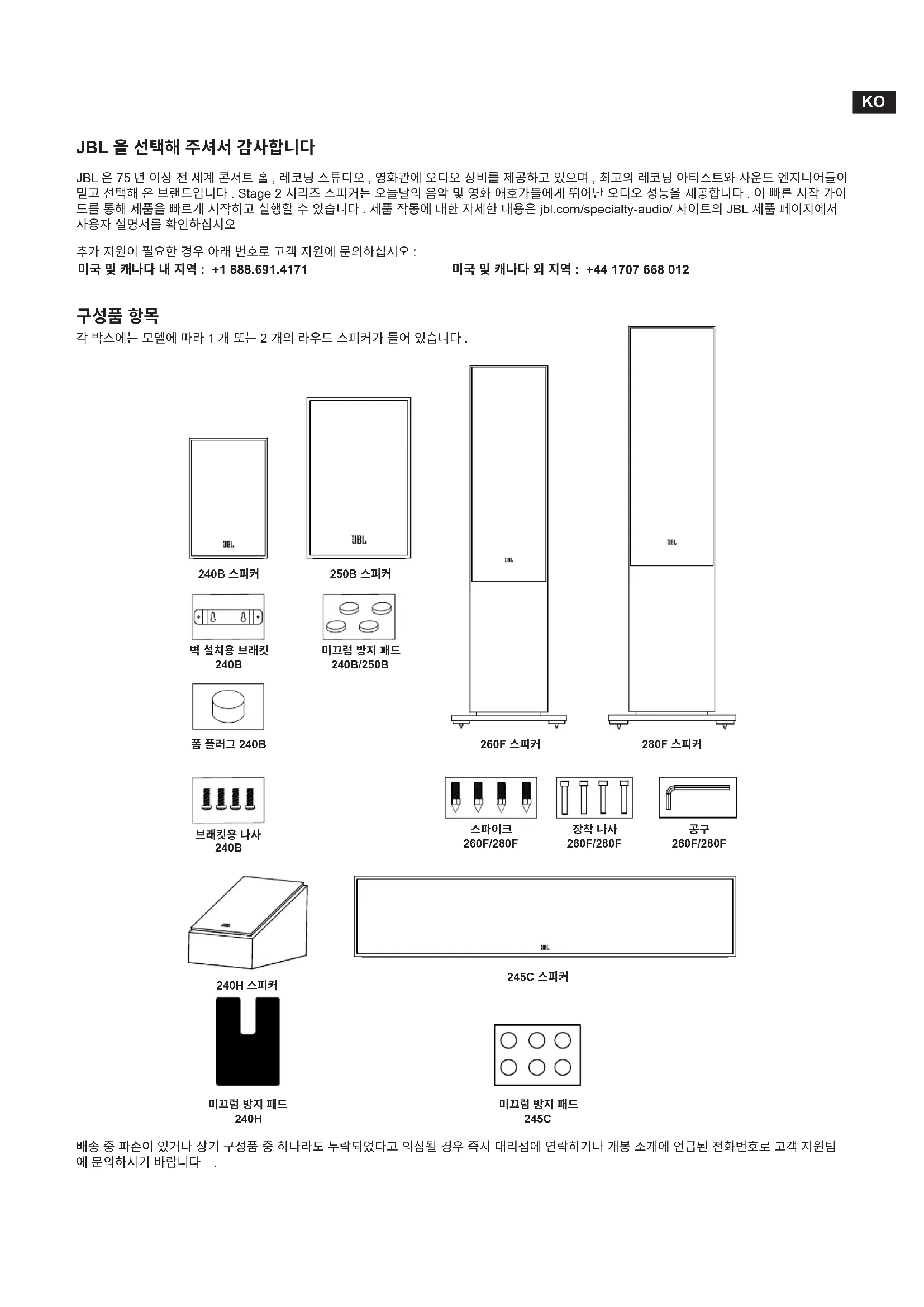

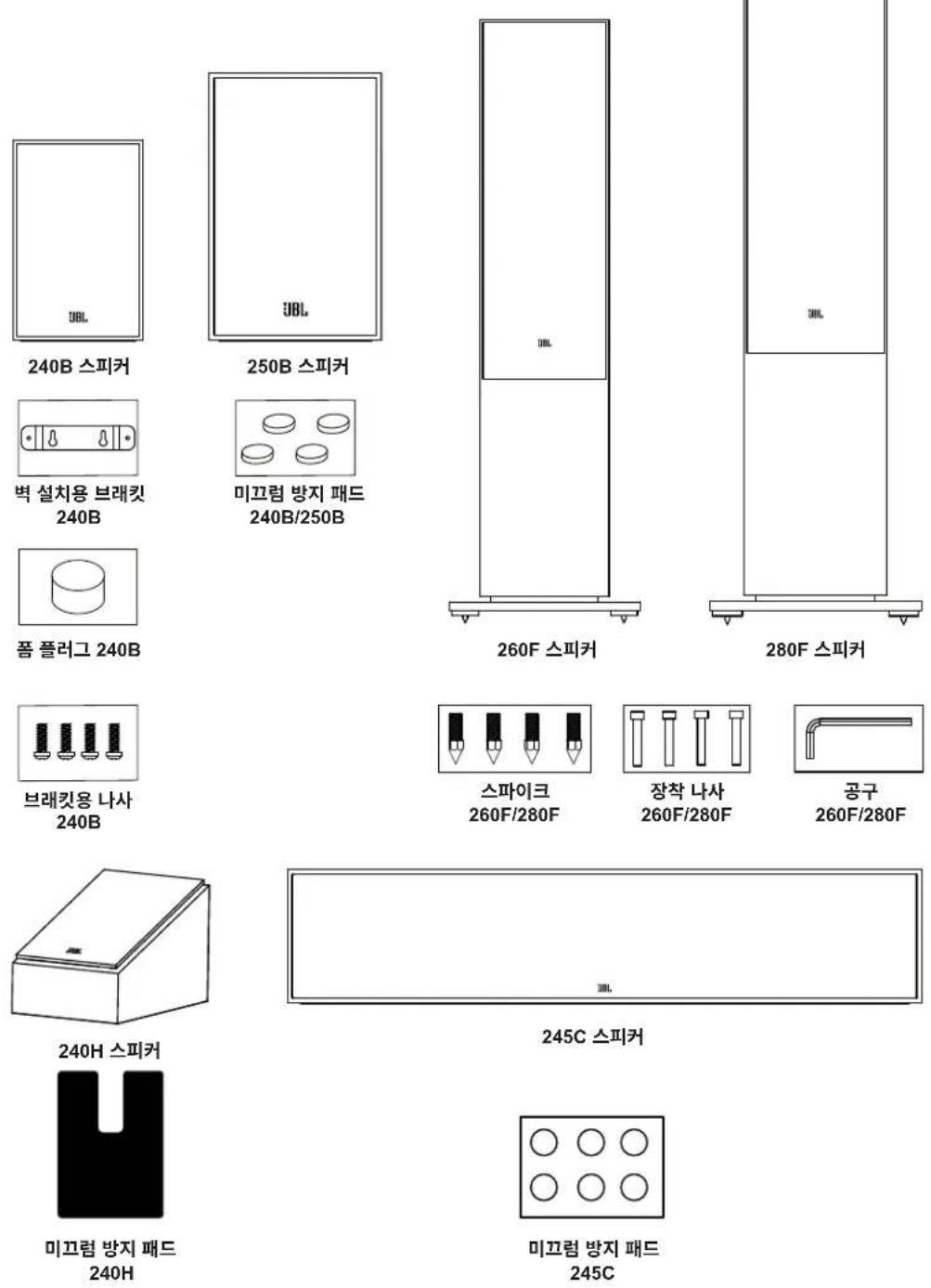

구성품 항목
각 박스에는 모델에 따라 1 개 또는 2 개의 라우드 스피커가 들어 있습니다.
배송 중 파손이 있거나 상기 구성품 중 하나라도 누락되었다고 의심될 경우 즉시 대리점에 연락하거나 개봉 소개에 언급된 전화번호로 고객 지원팀에 문의하시기 바랍니다.

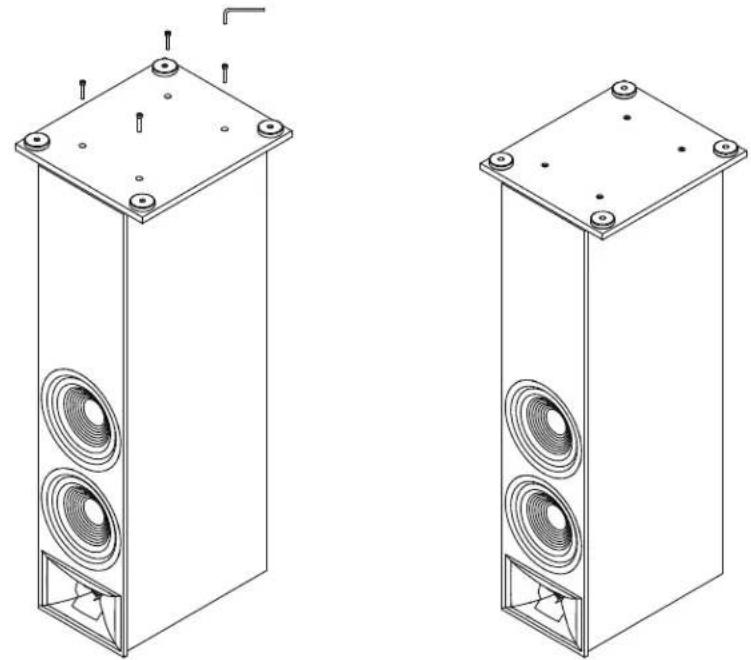

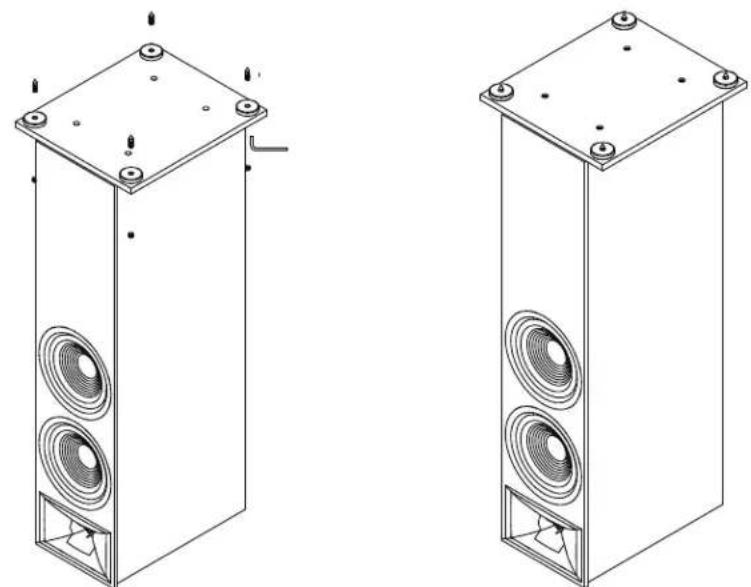

어셈블리 280F/260F
1.플린스(베이스),부품,액세서리가 들어 있는 박스를 꺼냅니다.
2. 깨끗하고 건조한 표면에 스피커를 거꾸로 뒤집습니다(트위터가 하단에 위치)
3.플린스(베이스)를 스피커 바닥에 있는 나사 구멍과 맞춤니다.
4.장착 나사 4 개와 제공된 공구를 사용하여 베이스를 스피커에 장착합니다. 너무 세계 조이지 마십시오.
1.라우드스피커를 부드러운 표면 위에 옆으로 놓습니다.
2.스파이크가 아래쪽을 향하도록 하여 라우드스피커 바닥의 장착 구멍에 끼웁니다.
3.스파이크는 조절할 수 있으며 제공된 공구를 사용하여 상단에서 스피커의 수평을 맞출 수 있습니다.
4.장식용 고무 덧개를 구멍 위에 끼웁니다.
주의: 스탠드 ( 타워형 ) 라우드 스피커는 무게 중심이 위에 있어, 지진이 발생하는 경우 또는 스피커가 흔들리거나 기울어지거나 올바르지 않게 놓였을 경우 균형을 없고 넘어질 수 있습니다. 선반 및 벽면 가구에 사용되는 일반적인 방법과 도구를 사용해 스탠드 스피커를 벽에 고정할 수 있습니다. 올바른 설치 및 적절한 도구 선택에 대한 책임은 소비자에게 있습니다.
스피커 위치 확인

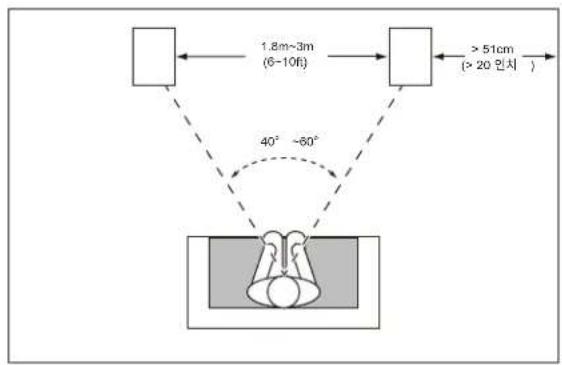

280F/260F 스탠드 왼쪽 및 오른쪽 채널
최상의 결과를 위해 스피커를 1.8m\~3m(6\~10 피트) 간격을 두고 배치하십시오. 스피커를 청취 위치 쪽으로 비스듬히 놓으면 음상이 확대됩니다. 청취자와 스피커 사이 각도가 40\~60 도일 때 스피커가 가장 정확한 사운드 스테이지를 구현합니다.


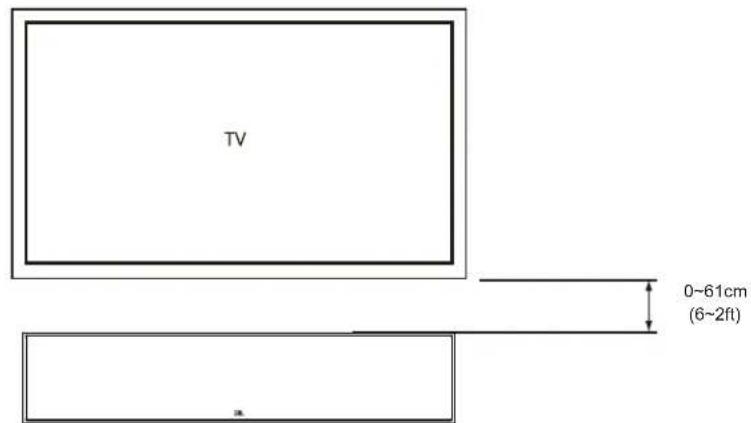

245C 중앙 채널 스피커
중앙 채널 스피커는 화면 중심을 기준으로 바로 아래에 배치해야 합니다.

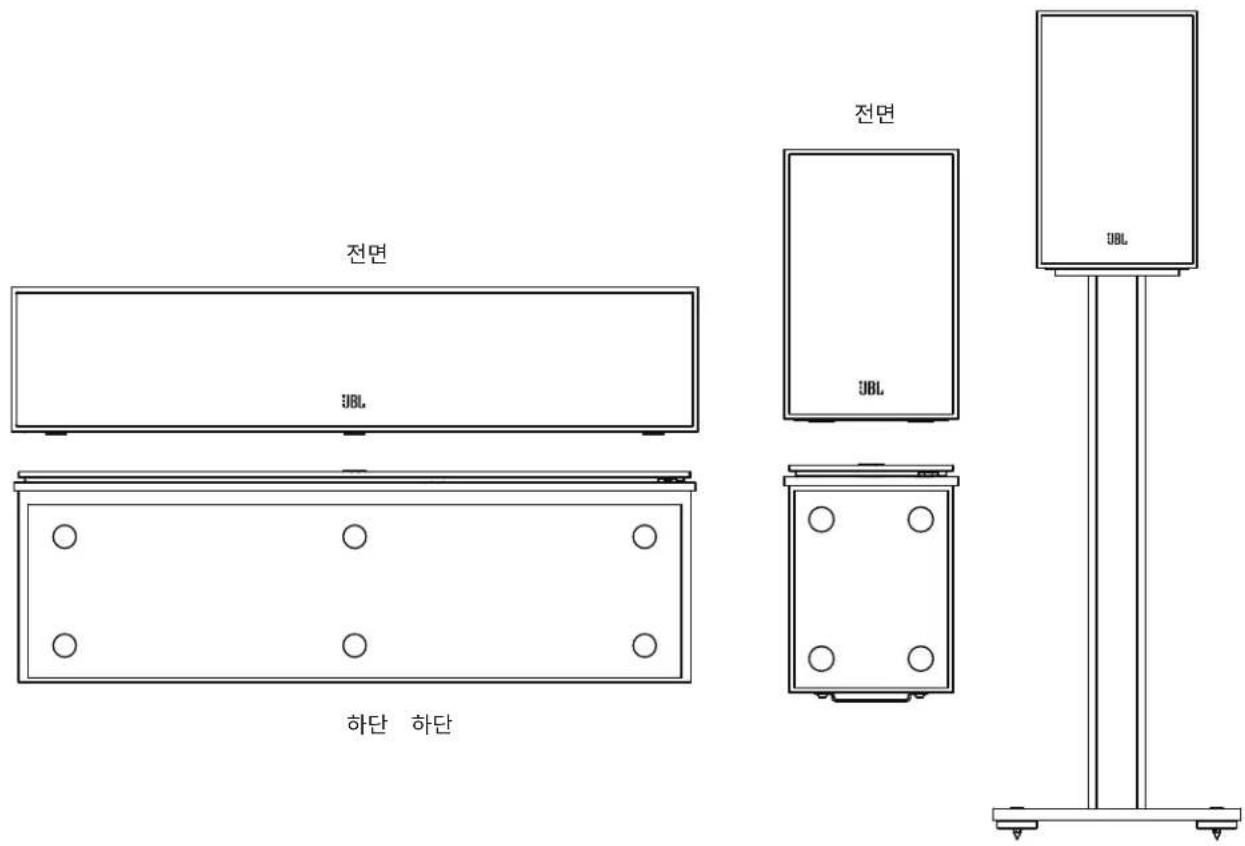

250B/240B 및 245C 가 움직이지 않도록 제공된 미끄럼 방지 패드를 사용하십시오.250B/240B에는 옵션 스탠드가 제공됩니다.
벽설치 240B
240B는 여러 장착 옵션을 사용할 수 있도록 설계되었습니다. 옵션 FL 스탠드를 이용하여 선반에 두고 사용하거나, 제공된 벽 설치용 브래킷과 도구를 사용하거나 ½-20 나사형 인서트와 애프터마켓 장착 브래킷을 사용하여 벽면에 장착할 수 있습니다.
제공된 벽 설치용 브래킷을 사용하는 경우:
-제공된 벽 설치용 브래킷을 사용하여 장착용 나사를 배치하고자 하는 위치를 벽에 표시합니다.
-제공된 도구(나사2개)를 사용하여 제공된 브래킷을 각 스피커 후면에 장착합니다
- 각 브래킷 뒷면에는 두 개의 구멍이 있으며 벽 스터드에 고정할 4.0 x 38mm 나무 나사 2 개 또는 그에 준하는 나사가 있어야 합니다. 벽 스터드를 사용할 수 없는 경우 스피커 무게를 지탱하며 4.0 x 38mm 나사를 사용할 수 있는 벽 앱커를 설치하십시오.

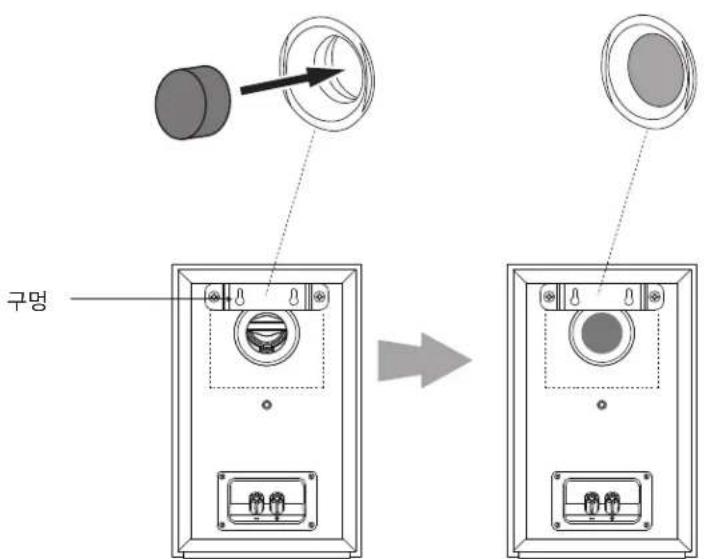

- 품 플러그를 삽입합니다

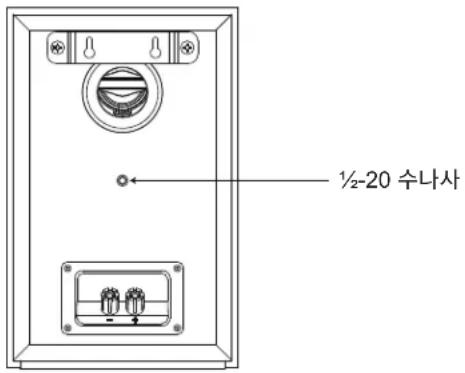

애프터마켓 장착 브래킷을 사용하는 경우:
- 240B는 애프터마켓 브래킷과 1 / 2 - 20 수나사를 사용하여 모든 면에 장착할 수 있습니다.
- 품 플러그를 삽입합니다

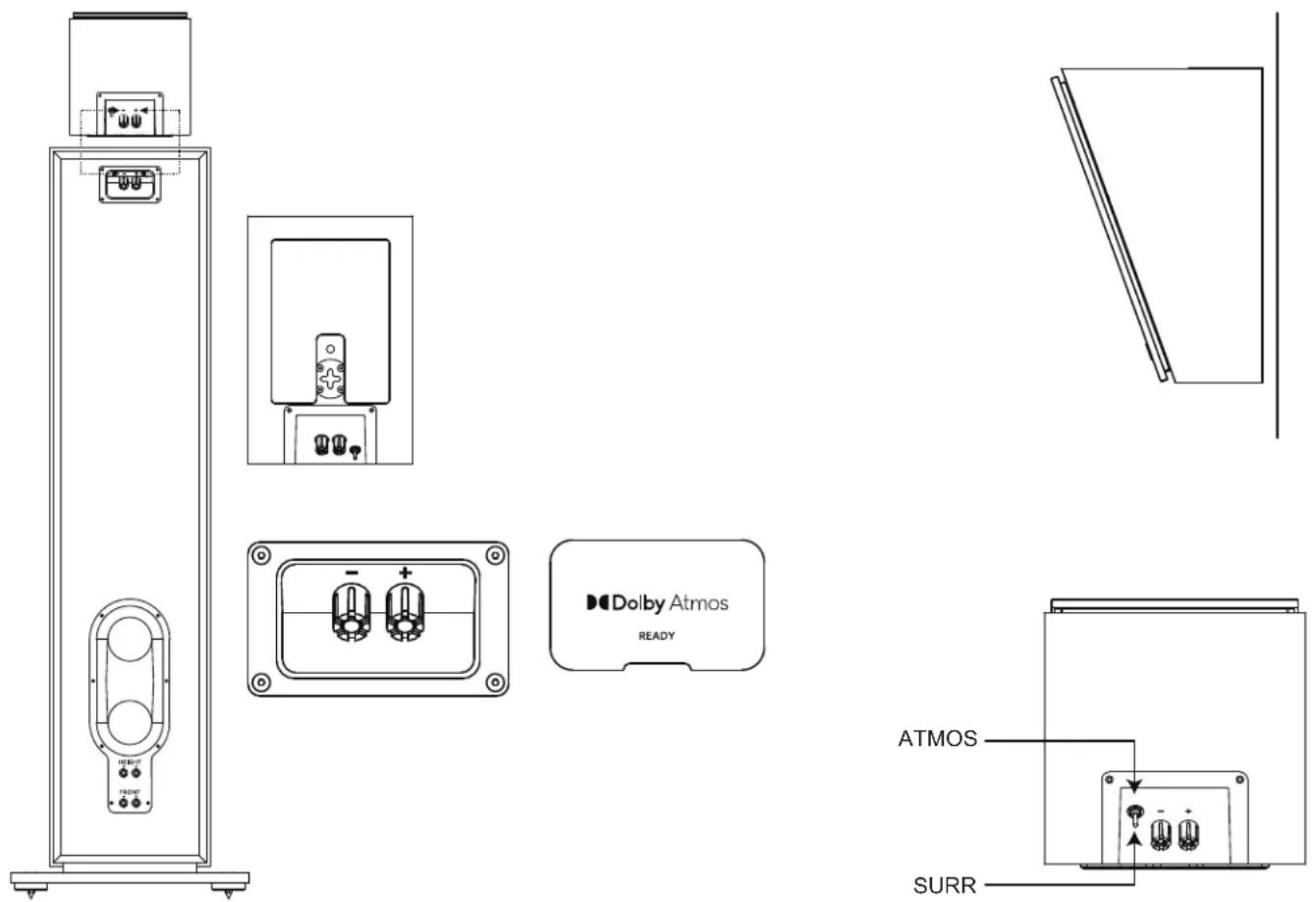

240H 설정 및 배치
240H 는 여러 장착 옵션과 사용 옵션을 이용할 수 있도록 설계되었습니다. 이 제품은 280F 또는 260F 위에 두고 연결 단자를 사용하여 Atmos® 추가 모듈로 사용할 수 있습니다. 단자의 스위치를 ATMOS 로 설정합니다. 미끄럼 방지 패드의 보호 필름을 제거하고 패턴이 바깥쪽을 향하도록 240H 바닥에 부착하여 제자리에 안전하게 있도록 합니다.
또한 단자의 스위치를 SUR 로 설정하면 240H 를 서라운드 스피커나 엘리베이션 스피커로 사용할 수도 있습니다. 240H 는 구멍 슬롯 또는 ½-20 나사형 인서트와 애프터마켓 장착 브래킷을 사용하여 모든 면에 장착할 수 있습니다.
자세한 내용은 Dolby Atmos® 스피커 설정 가이드를 참조하십시오.
https://www.dolby.com/about/support/guide/speaker-setup-guides/
서라운드 채널 설정
240H 스피커를 다채널 시스템에서 240B, 250B 또는 서라운드 채널 스피커로 사용하는 경우 아래의 예시를 사용하여 적절한 위치를 찾거나 https://www.dolby.com/about/support/guide/speaker-setup-guides/ 를 참조하십시오

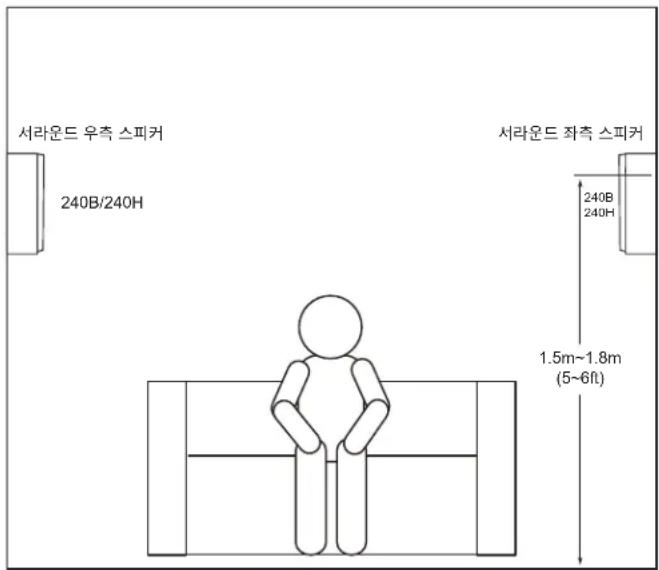

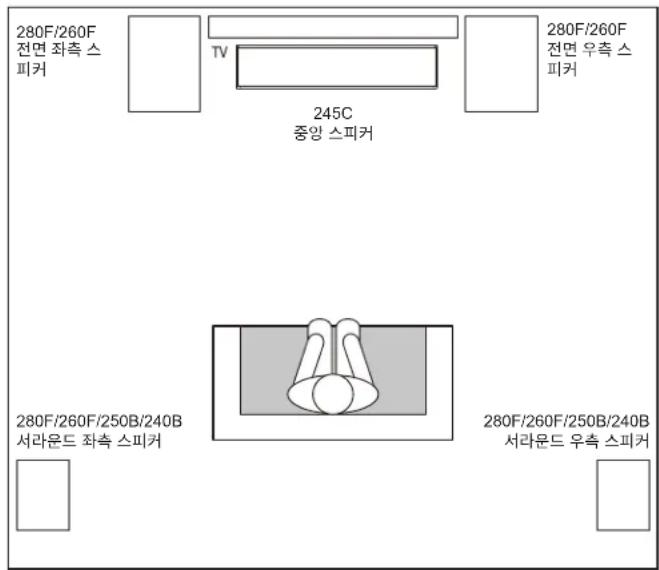

STAGE 240B-서라운드 채널 (5.1 채널 시스템)
이 스피커를 5.1 채널 시스템에서 서라운드 채널 스피커로 사용할 경우, 청취 위치 약간 뒤에서 각 스피커를 서로 마주보게 하여 배치합니다. 바닥에서 1.5m\~1.8m(5\~6 피트) 떨어진 위치가 이상적입니다. 또는 청취 위치의 뒷쪽 벽면에서 앞을 향하게 하여 배치할 수도 있습니다. 서라운드 스피커의 소리만 너무 크게 재생되면 안 됩니다. 스피커를 여러 곳에 두고 시험하여 서라운드 스피커의 분산되는 주변 소리가 전면 좌측, 전면 우측 및 중앙 스피커에서 나오는 소리와 함께 듣리는 위치에 배치하십시오.

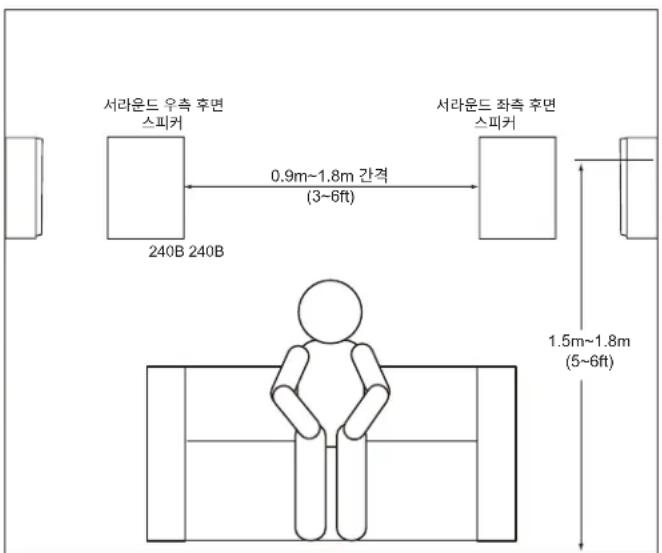

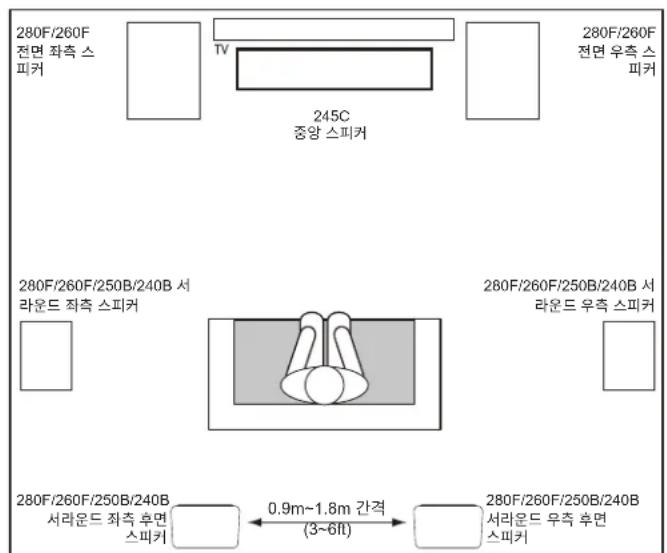

STAGE 240B - 서라운드 채널 (7.1 채널 시스템)
이 스피커를 7.1 채널 시스템에서 서라운드 채널 스피커로 사용할 경우, 서라운드 측면 스피커를 청취 위치 바로 옆, 바닥에서 최소 1.5\~1.8m (5\~6 피트) 떨어진 위치에 배치합니다.
연결
주의:연결하기 전에 시스템의 모든 전기 구성품의 전원이 꺼져 있는지,AC 콘센트에서 플러그가 올바르게 분리되어 있는지 확인하십시오.
스피커와 엠프에는 해당 양극 및 음극 (+" 및 "-") 연결 단자가 있습니다. 모든 Stage 시리즈 스피커에는 터미널 컵 어셈블리에 "+" 및 "-" 표시가 있는 연결 단자가 있습니다. 더불어 "+" 단자에는 빨간색 표시가 있으며 "-" 단자에는 검은색 표시가 있습니다.
올바른 극성이 되도록 앱프 또는 리시버 뒷면의 각 "+" 단자를 각 스피커의 해당 "+" (빨간색) 단자에 연결하십시오. "-" 단자도 유사한 방법으로 연결합니다. 극성을 바꾸어 연결하지 마십시오 (예: "+" 를 "-" 에 연결하거나 "-" 를 "+" 에 연결하지 말 것). 극성을 바꾸어 연결할 경우 스테레오 음상이 줄어들고 베이스 성능이 약해집니다.
연결부,비피복 전선 커넥터:

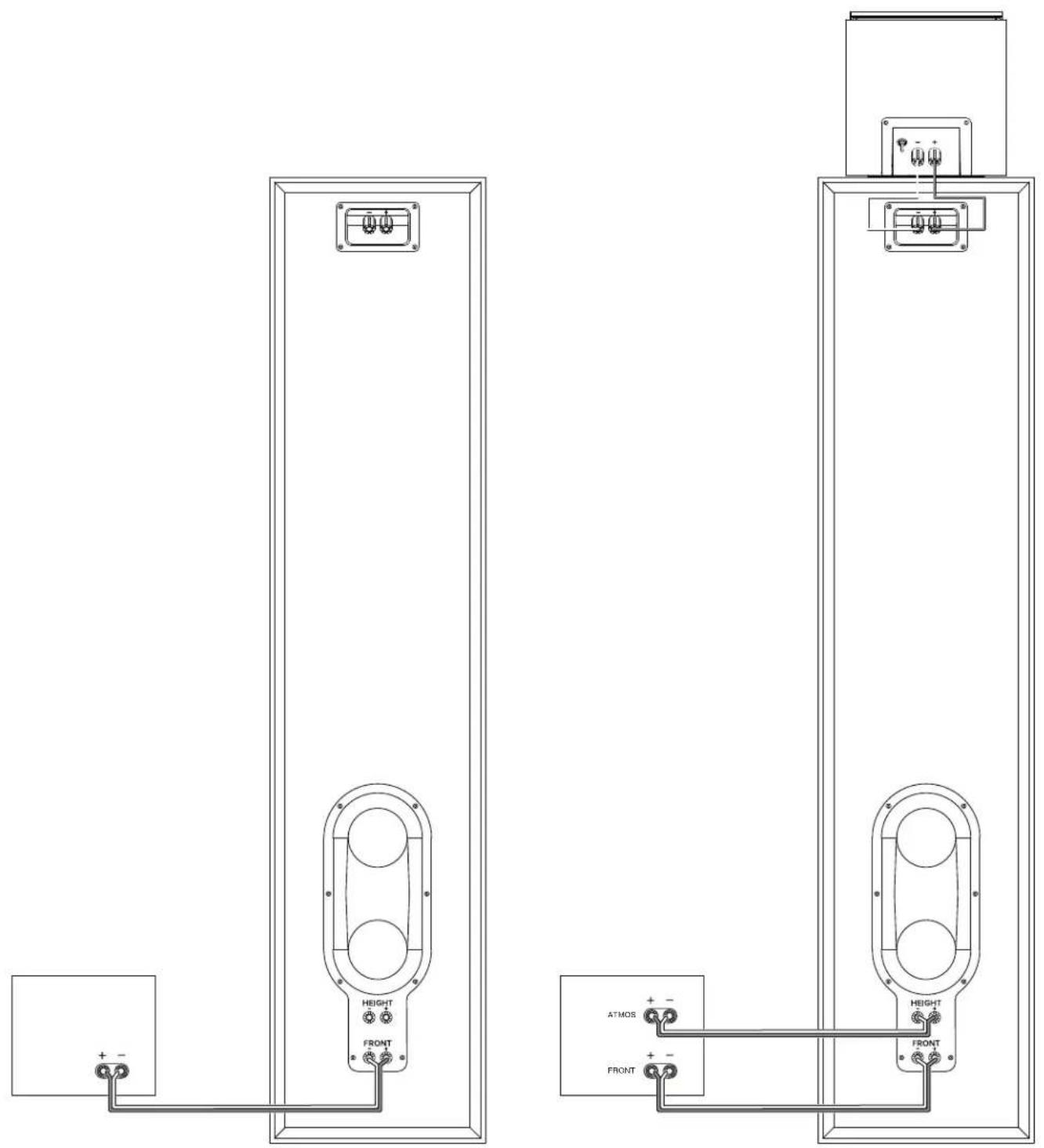

Pass Through ATMOS 커넥터 사용
280F 및 260F 하단에 Pass Through ATMOS 커넥터를 사용하고 240H 를 상단 단자에 연결합니다.
참고:ATMOS 모듈을 사용하지 않는 경우 해당 커넥터는 사용되지 않습니다.
사양
STAGE 280F
| 유형: | 스텐드 라우드 스피커 시스템 |
| 저주파수 드라이버: | 듀얼 200mm(8 인치) 폴리셀릴로오스 주름형 콘 |
| 고주파수 드라이버: | 25mm(1 인치) 양극 처리 알루미늄 |
| 도파관 : Next Generation HDITM | |
| 권장 앱프 출력 : 20~225W | |
| RMS 전력 : 125W | |
| 주파수 응답 -6dB: 33Hz~25kHz | |
| 주파수 응답 -3dB: 39Hz~25kHz | |
| 민감도 @1M, 2.83V: 91dB | |
| 공칭 임피던스 : 6Ω | |
| 크로스오버 주파수 : 1.1kHz/2.2kHz | |
| 인클로저 튜닝: | 듀얼 플레어 레이스트랙 후면 방사 조정 포트를 통한 베이스 리플렉스 |
| 마감 : 에스프레소 또는 라데 | |
| 치수 (높이 x 너비 x 깊이): | 1,113mm x 357mm x 420mm(43.8in x 14.1in x 16.5in) |
| 베이스 미포함 치수 (높이 x 너비 x 깊이): | 1,113mm x 241mm x 409mm(43.8in x 9.5in x 16.1in) |
| 제품 중량 : 25.1kg (55.2lbs) | |
| 선적 중량 : 30.6kg (67.5lbs) | |
| 측정 배송 단위 : 각각 | |
STAGE 260F
| 유형: | 스텐드 라우드 스피커 시스템 |
| 저주파수 드라이버: | 듀얼 165mm(6.5 인치) 폴리셀롤로오스 주름형 콘 |
| 고주파수 드라이버: | 25mm(1 인치) 양극 처리 알루미늄 |
| 도파관 : Next Generation HDITM | |
| 권장 앱프 출력 : 20~225W | |
| RMS 전력 : 125W | |
| 주파수 응답 -6dB: 40Hz~25kHz | |
| 주파수 응답 -3dB: 45Hz~25kHz | |
| 민감도 @1M, 2.83V: 90dB | |
| 공칭 임피던스 : 6Ω | |
| 크로스오버 주파수 : 1.3kHz/1.7kHz | |
| 인클로저 튜닝: | 듀얼 플레어 레이스트랙 후면 방사 조정 포트를 통한 베이스 리플렉스 |
| 마감 : 에스프레소 또는 라데 | |
| 치수 (높이 x 너비 x 깊이): | 1,036mm x 310mm x 362mm(40.8in x 12.2in x 14.3in) |
| 베이스 미포함 치수 (높이 x 너비 x 깊이 ): | 1,036mm x 200mm x 354mm(40.8in x 7.9in x 13.9in) |
| 제품 중량 : 19.5kg (43.0lbs) | |
| 선적 중량 : 30.6kg (67.5lbs) | |
| 측정 배송 단위 : 각각 | |
STAGE 250B
| 유형: | 선반 라우드 스피커 시스템 |
| 저주파수 드라이버: | 130mm(5.25 인치) 플리셀롤로오스 주름형 콘 |
| 고주파수 드라이버: | 25mm(1 인치) 양극 처리 알루미늄 |
| 도파관 : Next Generation HDITM | |
| 권장 앱프 출력 : 20~150W | |
| RMS 전력 : 75W | |
| 주파수 응답 -6dB: 50Hz~25kHz | |
| 주파수 응답 -3dB: 55Hz~25kHz | |
| 민감도 @1M, 2.83V: 86dB | |
| 공칭 임피던스 : 6Ω | |
| 크로스오버 주파수 : 1.7kHz | |
| 인클로저 튜닝: | 듀얼 후면 방사 조정 포트를 통한 베이스 리플렉스 |
| 마감 : 에스프레소 또는 라떼 | |
| 치수 (높이 x 너비 x 깊이): | 321mm x 200mm x 241mm(12.6in x 7.9in x 9.5in) |
| 제품 중량 : 5.6kg(12.4lbs) | |
| 선적 중량 : 13.6kg (30lbs) | |
| 측정 배송 단위 : 쌍 | |
STAGE 240B
| 유형: | 선반 라우드 스피커 시스템 |
| 저주파수 드라이버: | 114mm(4.5 인치) 폴리셀룰로오스 주름형 콘 |
| 고주파수 드라이버: | 25mm(1 인치) 양극 처리 알루미늄 |
| 도파관 : Next Generation HDITM | |
| 권장 앱프 출력 : 20~150W | |
| RMS 전력 : 75W | |
| 주파수 응답 -6dB: 53Hz~25kHz | |
| 주파수 응답 -3dB: 65Hz~25kHz | |
| 민감도 @1M, 2.83V: 85dB | |
| 공칭 임피던스 : 6Ω | |
| 크로스오버 주파수 : 1.4kHz | |
| 인클로저 튜닝: | 후면 방사 조정 포트를 통한 베이스 리플렉스 |
| 마감 : 에스프레소 또는 라떼 | |
| 치수 (높이 x 너비 x 깊이): | 272mm x 175mm x 217mm(10.7in x 6.9in x 8.5in) |
| 제품 중량 : 4.6kg (10.1lbs) | |
| 선적 중량 : 10.4kg (22.9lbs) | |
| 측정 배송 단위 : 쌍 | |
STAGE 245C
| 유형: | 스텐드 라우드 스피커 시스템 |
| 저주파수 드라이버: | 퀴드 114mm(4.5 인치) 풀리셀롤로오스 주름형 콘 |
| 고주파수 드라이버: | 25mm(1 인치) 양극 처리 알루미늄 |
| 도파관 : Next Generation HDITM | |
| 권장 앱프 출력 : 20~150W | |
| RMS 전력 : 75W | |
| 주파수 응답 -6dB: 55Hz~25kHz | |
| 주파수 응답 -3dB: 82Hz~25kHz | |
| 민감도 @1M, 2.83V: 91dB | |
| 공칭 임피던스 : 6Ω | |
| 크로스오버 주파수 : 1.3kHz/2.0kHz | |
| 인클로저 튜닝: | 듀얼 후면 방사 조정 포트를 통한 베이스 리플렉스 |
| 마감 : 에스프레소 또는 라데 | |
| 치수 ( 높이 x 너비 x 길이 ): | 156mm x 740mm x 217mm(6.1in x 29.1in x 8.5in) |
| 제품 중량 : 12.0kg (26.4lbs) | |
| 선적 중량 : 14.7kg (32.2lbs) | |
| 측정 배송 단위 : 각각 | |
STAGE 240H
| 유형 : Dolby Atmos ^ 서라운드 사운드 라우드 스피커 시스템 | |
| 저주파수 드라이버 : 114mm(4.5 인치 ) 폴리셀릴로오스 주름형 콘 | |
| 고주파수 드라이버 : 25mm(1 인치 ) 양극 처리 알루미늄 | |
| 도파관 : Next Generation HDITM | |
| 권장 앱프 출력 : 20~150W | |
| RMS 전력 : 75W | |
| 주파수 응답 -6dB: 85Hz~25kHz | |
| 주파수 응답 -3dB: 100Hz~25kHz | |
| 민감도 @1M, 2.83V: 85dB | |
| 공칭 임피던스 : 6Ω | |
| 크로스오버 주파수 : 1.6kHz | |
| 인클로저 튜닝 : 밀페 | |
| 마감 : 에스프레소 또는 라떼 | |
| 치수 ( 높이 x 너비 x 깊이 ): 176mm x 180mm x 270mm(6.9in x 7.1in x 10.6in) | |
| 제품 중량 : 3.5kg (7.6lbs) | |
| 선적 중량 : 8.5kg (18.8lbs) | |
| 측정 배송 단위 : 쌍 |
