下载您的设备说明 扬声器 免费PDF格式!查找您的手册 Stage 260F - JBL 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Stage 260F 品牌 JBL.

用户手册 Stage 260F JBL

在过去的 75 年里,JBL 一直为全球各地的音乐厅、录音棚和电影院提供音频设备,深获众多顶尖录音艺术家及音响工程师的信赖与青睐。Stage 2 系列扬声器带给现代音乐及电影爱好者非凡的听觉体验。本《快速入门指南》可以帮助你快速启动并运行设备。如需了解更多操作信息,请访问 JBL 官网产品页面(jbl.com/specialty-audio/)获取用户手册。

如需进一步的帮助,请通过以下联系方式,随时联系我们的客户支持团队:

美国及加拿大境内:+1 888.691.4171 美国及加拿大境外:+44 1707 668 012

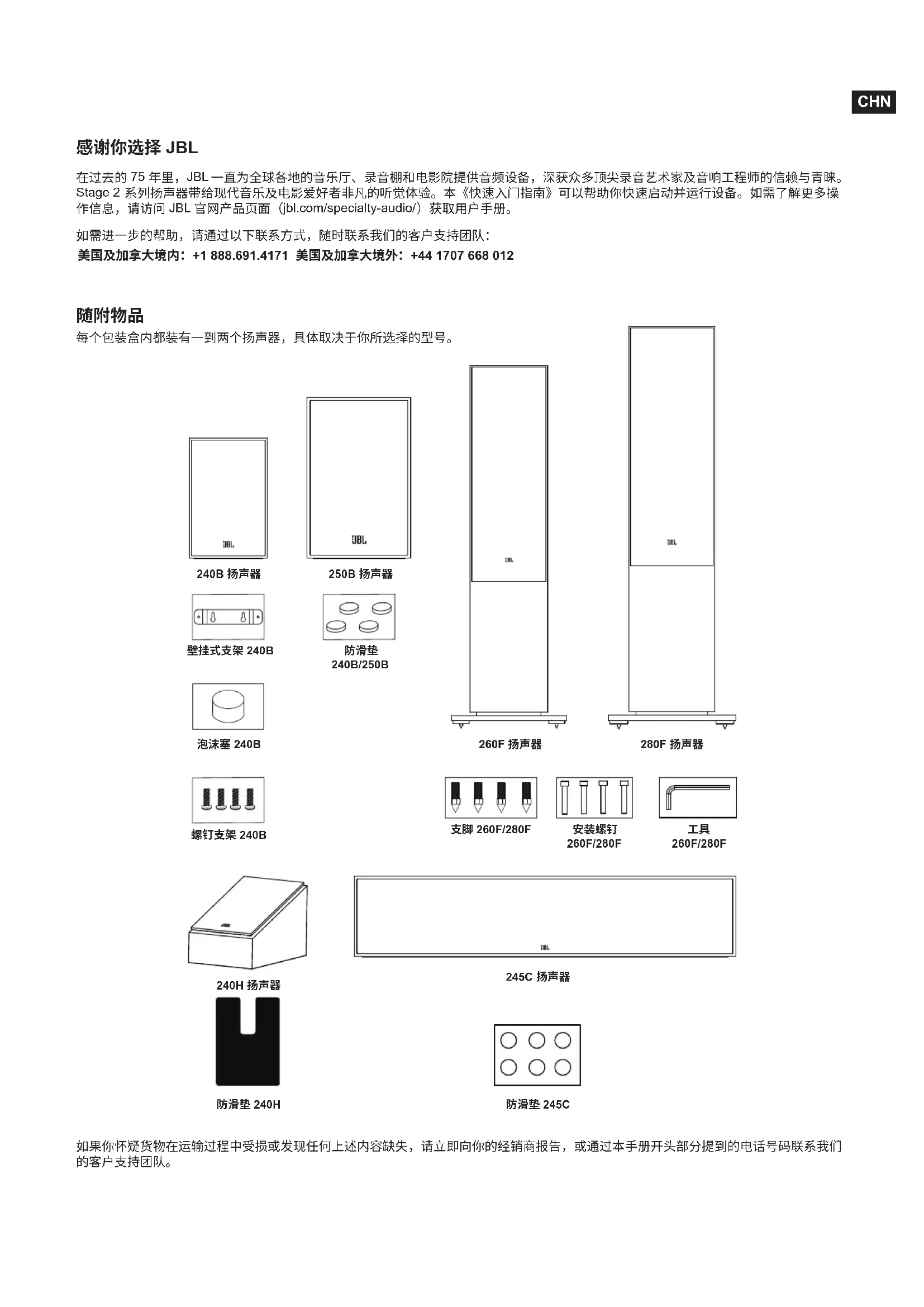

随附物品

每个包装盒内都装有一到两个扬声器,具体取决于你所选择的型号。

JBL Stage 260F - 随附物品 - 1
240B 扬声器

JBL Stage 260F - 随附物品 - 2

text_image JBL.

250B 扬声器

JBL Stage 260F - 随附物品 - 3
壁挂式支架 240B

JBL Stage 260F - 随附物品 - 4
防滑垫 240B/250B

JBL Stage 260F - 随附物品 - 5
泡沫塞 240B

JBL Stage 260F - 随附物品 - 6

如果你怀疑货物在运输过程中受损或发现任何上述内容缺失,请立即向你的经销商报告,或通过本手册开头部分提到的电话号码联系我们的客户支持团队。

组装 280F/260F

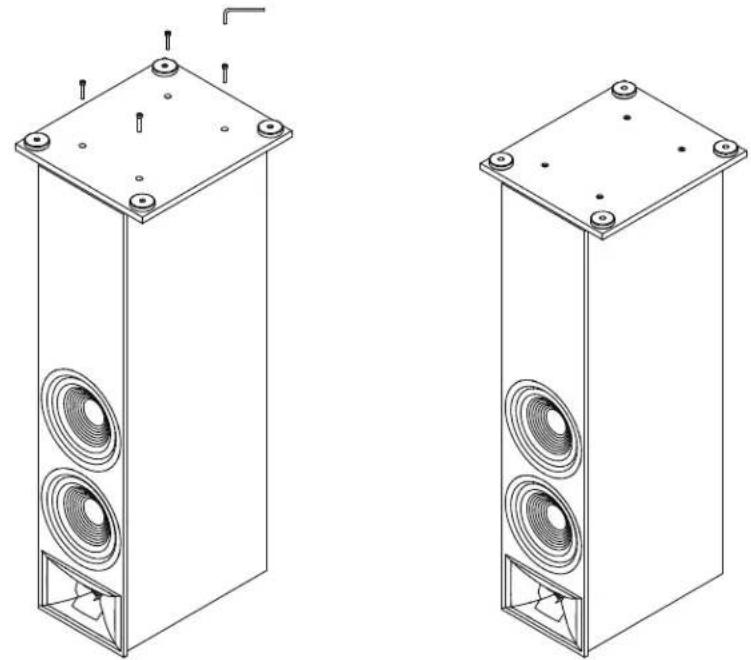

  1. 取出盒子中的底座(基座)、零件和配件。
  2. 在干净、干燥的表面上,将扬声器倒置(将高音喇叭单元放在底部)
  3. 将底座(基座)与扬声器底部的螺孔对齐。
  4. 使用4个安装螺钉和提供的工具将底座连接到扬声器上。请勿拧得过紧。

JBL Stage 260F - 组装 280F/260F - 1

  1. 将扬声器侧放在柔软的表面上。
  2. 将支脚拧入扬声器底部的相应配件中,确保支脚的尖端朝下。
  3. 可以使用随附工具调整脚钉的高度,并确保扬声器从顶部保持水平。
  4. 将装饰橡胶盖插入脚钉孔的顶部。

JBL Stage 260F - 组装 280F/260F - 2

注意:落地式(塔式)扬声器由于重心较高,在地震或被晃动、倾斜或放置不当时,可能会变得不稳定并倒塌。如果可能会发生类似情况,请使用类似于锚固架和吊柜的方式和硬件,将扬声器锚固到其背后的墙壁上。你有责任确保采用正确的安装方法和硬件。

确定扬声器位置

280F/260F 落地式左右声道

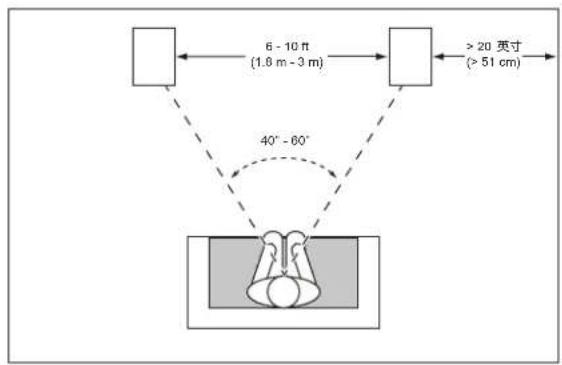

为了获得最佳音效,请确保扬声器之间保持 6 - 10 ft (1.8m - 3m) 的距离。调整扬声器角度以朝向收听位置,可提升立体声声场成像。听众和扬声器之间的角度保持在 40 至 60 度之间时,扬声器才能够产生出最准确的声场。

JBL Stage 260F - 280F/260F 落地式左右声道 - 1

245C 中置声道扬声器

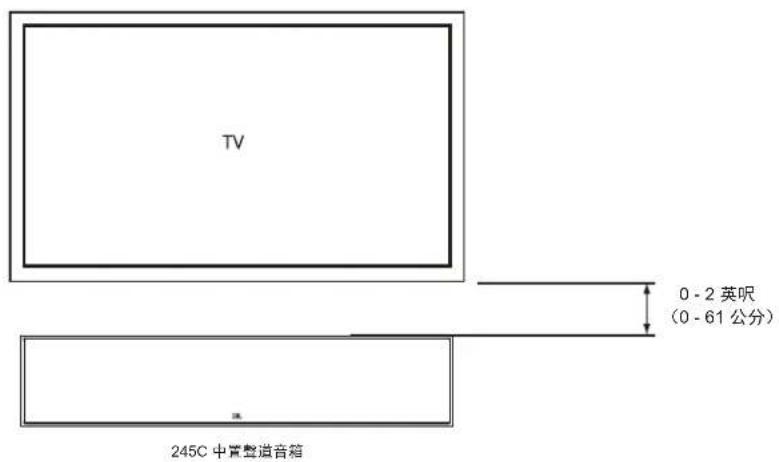

请将中置声道扬声器摆放在显示器的正下方。

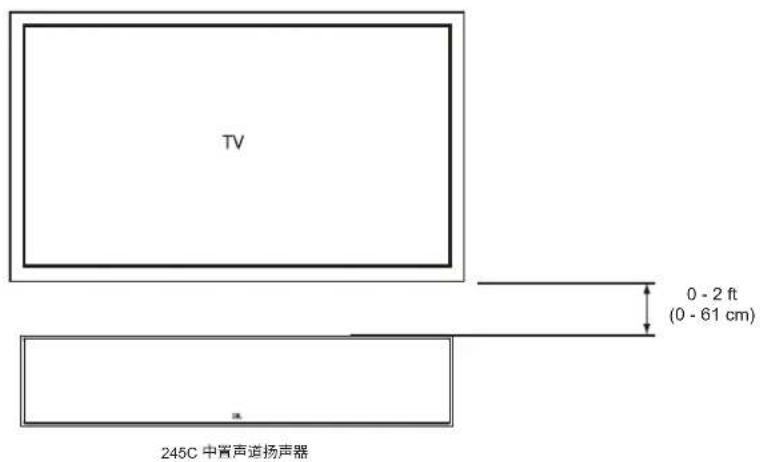

JBL Stage 260F - 245C 中置声道扬声器 - 1

text_image TV 0 - 2 ft (0 - 61 cm) 245C 中管声道扬声器

JBL Stage 260F - 245C 中置声道扬声器 - 2

使用 250B/240B 和 245C 上附带的防滑垫,防止它们移动。250B/240B 型号可选配落地式支架。

JBL Stage 260F - 245C 中置声道扬声器 - 3

text_image 正面 JBL 正面 JBL 底部 底部 JBL

壁挂式安装 240B

240B 型号支持多种安装方式。它可放置在书架上,使用可选的 FL 落地支架,或使用附带的墙壁支架和硬件安装到墙上,亦可通过 12 -20 螺纹插头使用市售安装支架。

使用随附的墙壁支架时:

  • 使用随附的墙装支架,在墙上标记出你想要放置固定螺丝的位置。
  • 使用附带的硬件(2个螺钉)将支架安装到每个扬声器的后部。
  • 每个支架背面都有两个锁孔,需要使用 2 个 4.0 × 38mm 的木螺丝或类似的东西,以便将其固定到墙壁螺栓。如果墙上没有螺栓,需安装一个能够支撑扬声器重量且适用 4.0 × 38mm 螺钉的墙锚。
  • 插入泡沫塞。

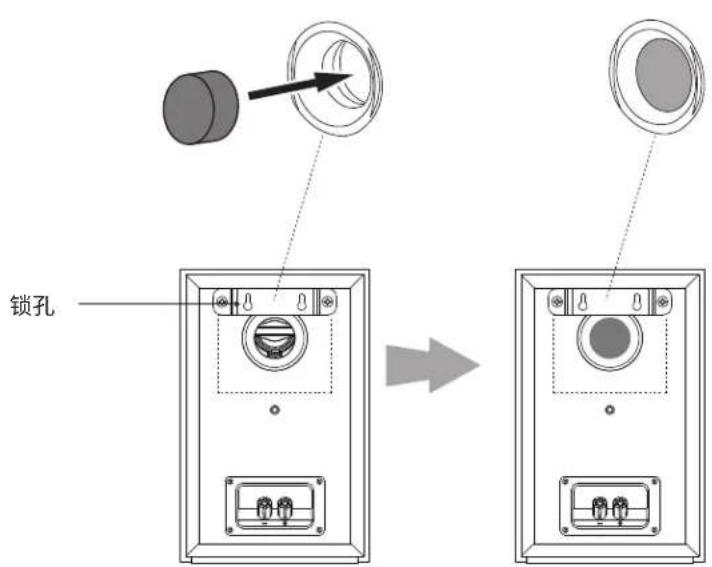

JBL Stage 260F - 壁挂式安装 240B - 1

text_image 锁孔

使用市售安装支架时:

  • 240B 可以使用带有 1/2 - 20 外螺纹螺钉的市售支架连接到任何表面。
  • 插入泡沫塞。

JBL Stage 260F - 壁挂式安装 240B - 2

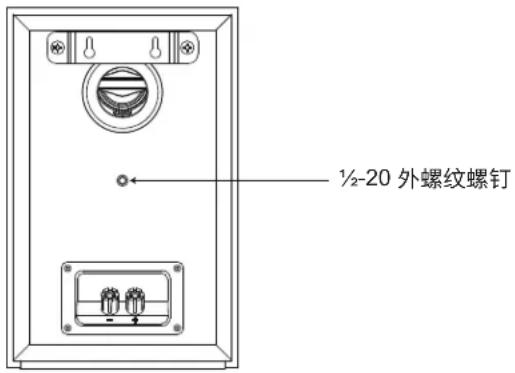

text_image ½-20 外螺纹螺钉

240H 扬声器的设置与放置

240H 支持多种安装和使用方式。将其放置于 280F 或 260F 扬声器之上,并通过连接端子,可将 240H 扬声器作为 Atmos ^® 扩展模块使用。将终端上的开关设置为 ATMOS 取下防滑垫上的保护膜,将其贴在 240H 的底部,确保图案朝外,使其牢固固定到位。

将端子旁的开关设为 SUR,240H 也可作为环绕音效或高位扬声器使用。240H 可利用钥匙孔槽或 12 -20 螺纹接口,安装于任何表面,适用于市售安装支架。

有关详细信息,请参阅 Dolby Atmos ^® 扬声器设置指南。

https://www.dolby.com/about/support/guide/speaker-setup-guides/

JBL Stage 260F - 240H 扬声器的设置与放置 - 1

环绕声声道设置

当你在多声道系统中使用 240B、250B 或 240H 扬声器作为环绕声道扬声器时,请使用以下示例查找正确的位置或访问 https://www.dolby.com/about/support/guide/speaker-setup-guides/

如果将这些扬声器用作5.1声道系统中的环绕声扬声器,请将它们放在收听位置后方不远处,互相朝向。最理想的情况是将它们摆放在距离地面5-6英尺 (1.5m - 1.8m) 处。此外,也可以选择摆放在收听位置后面的墙壁上,朝向前面。播放时,应确保各环绕声扬声器之间不会互相干扰。请试验扬声器的各种摆放位置,直到除你从左前、右前和中置扬声器听到的声音外,还能够听到一股弥漫的环境声为止。

JBL Stage 260F - 环绕声声道设置 - 1

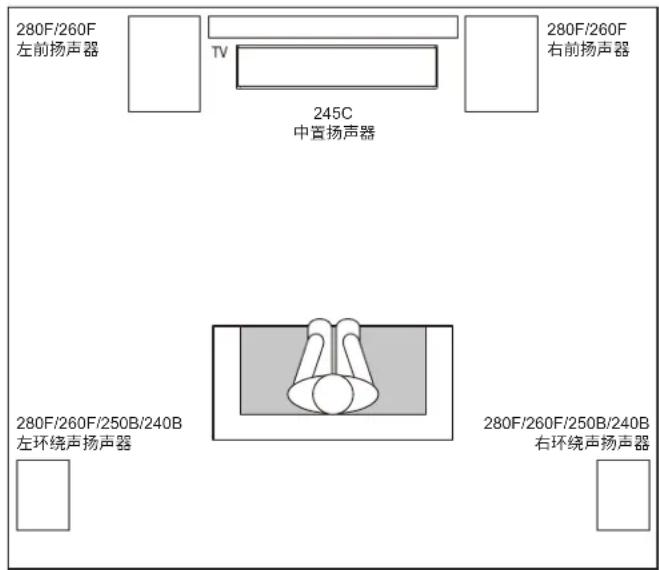

text_image 280F/260F 左前扬声器 TV 245C 中置扬声器 280F/260F 右前扬声器 280F/260F/250B/240B 左环绕声扬声器 280F/260F/250B/240B 右环绕声扬声器

JBL Stage 260F - 环绕声声道设置 - 2

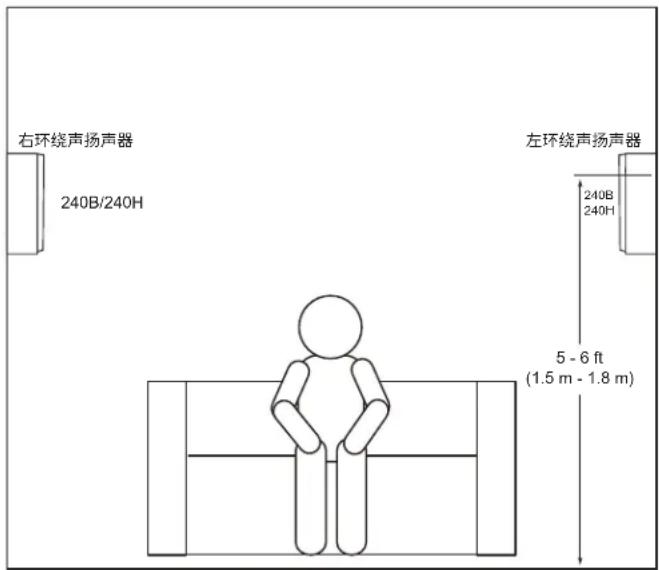

text_image 右环绕声扬声器 240B/240H 左环绕声扬声器 240B 240H 5 - 6 ft (1.5 m - 1.8 m)

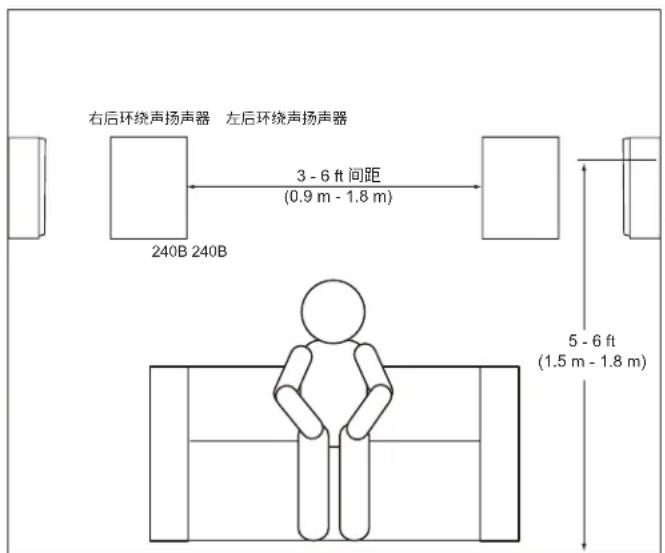

如果将这些扬声器用作7.1声道系统中的环绕声扬声器,请将环绕声扬声器放在收听位置各侧,距离地面至少5-6英尺(1.5m-1.8m)。

JBL Stage 260F - 环绕声声道设置 - 3

text_image 280F/260F 左前扬声器 TV 245C 中置扬声器 280F/260F 右前扬声器 280F/260F/250B/240B 左环绕声扬声器 280F/260F/250B/240B 右环绕声扬声器 280F/260F/250B/240B 左后环绕声扬声器 3 - 6 ft 间距 (0.9 m - 1.8 m) 280F/260F/250B/240B 右后环绕声扬声器

JBL Stage 260F - 环绕声声道设置 - 4

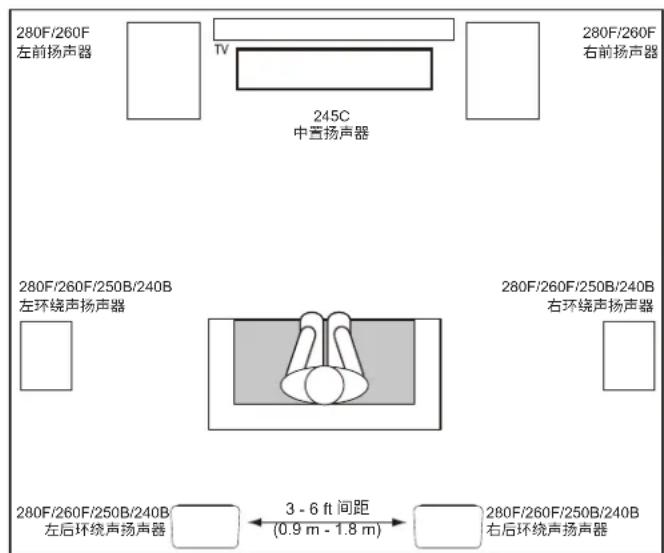

text_image 右后环绕声扬声器 左后环绕声扬声器 240B 240B 3 - 6 ft 间距 (0.9 m - 1.8 m) 5 - 6 ft (1.5 m - 1.8 m)

连接

注意:连接前,请确保已关闭系统的所有电气部件(最好断开与交流电插座的连接)。

扬声器和功放都有对应的正极和负极("+"和"-)连接端子。所有Stage系列扬声器都有连接端子,其端子护盖组装上都标记了"+"和"-”。另外,“+”端子以红色标记,“-”端子则以黑色标记。

为确保极性正确,请将功放或接收器背面的每个"+"端子连接至每个扬声器上相应的"+"(红色)端子。用类似的方法连接"-"(黑色)端子。连接时,请勿错接极性(将"+"连接至"-,反之亦然)。否则,会导致立体声声场成像质量下降和低音减弱。

连接,裸线连接器:

1.

JBL Stage 260F - 连接,裸线连接器: - 1

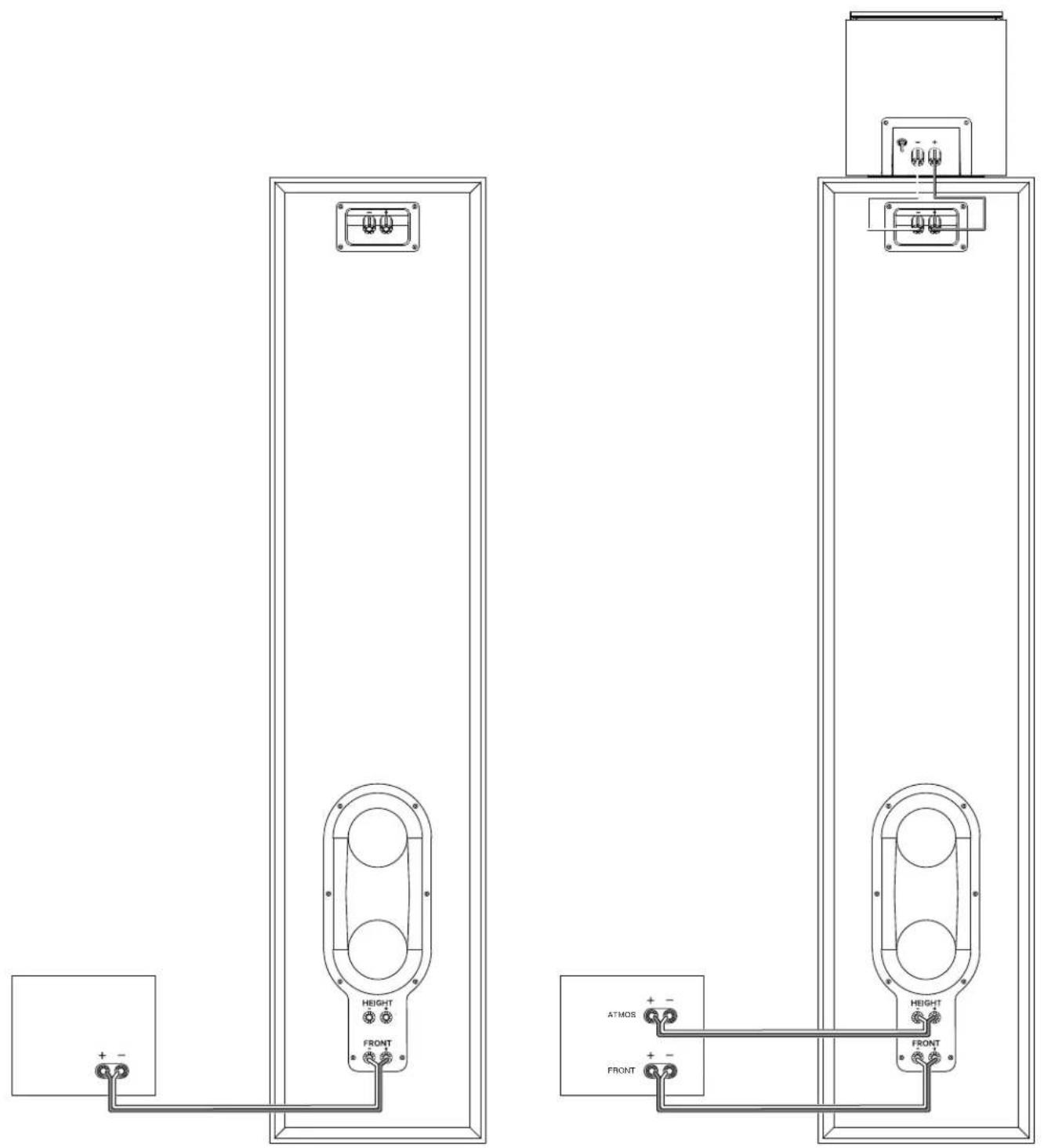

在 280F 和 260F 的底部使用直通式 ATMOS 连接器,并将 240H 连接至上部端子。

注:如果你不使用 ATMOS 模块,这些连接器将不会被使用。

JBL Stage 260F - 连接,裸线连接器: - 2

text_image HEIGHT FRONT + - ATMOS + - FRONT HEIGHT FRONT

参数规格

STAGE 280F

类型:落地式扬声器系统
低频驱动单元:双8" (200 mm)带有加强筋的聚脂钎维锥盆
高频驱动单元:1" (25 mm)阳极氧化铝
波导:Next Generation HDITM
推荐功放功率:20-225 W
RMS 功率:125 W
频率响应 -6 dB:33 Hz-25 kHz
频率响应 -3 dB:39 Hz-25 kHz
灵敏度 @ 1 M, 2.83 V:91 dB
标称阻抗:6 Ω
分频频率:1.1 kHz/2.2 kHz
音箱调音:利用经过调音的后出式喇叭形双倒相孔实现的低音反射方案
饰面:深咖啡或拿铁
尺寸(高 x 宽 x 厚):43.8 英寸 x 14.1 英寸 x 16.5 英寸 (1113 mm x 357 mm x 420 mm)
不带底座的尺寸(高 x 宽 x 厚):43.8 英寸 x 9.5 英寸 x 16.1 英寸 (1113 mm x 241 mm x 409 mm)
产品重量:55.2 lbs (25.1 kg)
装运重量:67.5 lbs (30.6 kg)
装运计量单位: 按件

STAGE 260F

类型:落地式扬声器系统
低频驱动单元:双6.5" (165 mm) 带有加强筋的聚脂钎维锥盆
高频驱动单元:1" (25 mm) 阳极氧化铝
波导:Next Generation HDITM
推荐功放功率:20-225 W
RMS 功率:125 W
频率响应 -6 dB:40 Hz-25 kHz
频率响应 -3 dB:45 Hz-25 kHz
灵敏度 @ 1 M, 2.83 V:90 dB
标称阻抗:6 Ω
分频频率:1.3 kHz/1.7 kHz
音箱调音:利用经过调音的后出式喇叭形双倒相孔实现的低音反射方案
饰面:深咖啡或拿铁
尺寸(高 x 宽 x 厚):40.8 英寸 x 12.2 英寸 x 14.3 英寸 (1036 mm x 310 mm x 362 mm)
不带底座的尺寸(高 x 宽 x 厚):40.8 英寸 x 7.9 英寸 x 13.9 英寸 (1036 mm x 200 mm x 354 mm)
产品重量:43.0 lbs (19.5 kg)
装运重量:67.5 lbs (30.6 kg)
装运计量单位: 按件

STAGE 250B

类型: 书架式扬声器系统
低频驱动单元:5.25" (130 mm) 带有加强筋的聚酯纤维锥盆
高频驱动单元:1" (25 mm) 阳极氧化铝
波导:Next Generation HDITM
推荐功放功率:20-150 W
RMS 功率:75 W
频率响应 -6 dB:50 Hz-25 kHz
频率响应 -3 dB:55 Hz-25 kHz
灵敏度 @ 1 M, 2.83 V:86 dB
标称阻抗:6 Ω
分频频率:1.7 kHz
音箱调音: 利用经过调音的后出式喇叭形双倒相孔实现的低音反射方案
饰面: 深咖啡或拿铁
尺寸(高 x 宽 x 厚):12.6 英寸 x 7.9 英寸 x 9.5 英寸 (321 mm x 200 mm x 241 mm)
产品重量:12.4 lbs (5.6 kg)
装运重量:30 lbs (13.6 kg)
装运计量单位: 对

STAGE 240B

类型: 书架式扬声器系统
低频驱动单元:4.5" (114 mm) 带有加强筋的聚脂钎维锥盆
高频驱动单元:1" (25 mm) 阳极氧化铝
波导:Next Generation HDITM
推荐功放功率:20-150 W
RMS 功率:75 W
频率响应 -6 dB:53 Hz-25 kHz
频率响应 -3 dB:65 Hz-25 kHz
灵敏度 @ 1 M, 2.83 V:85 dB
标称阻抗:6 Ω
分频频率:1.4 kHz
音箱调音: 利用经过调音的后出式喇叭形倒相孔实现的低音反射方案
饰面: 深咖啡或拿铁
尺寸(高 x 宽 x 厚):10.7 英寸 x 6.9 英寸 x 8.5 英寸 (272 mm x 175 mm x 217 mm)
产品重量:10.1 lbs (4.6 kg)
装运重量:22.9 lbs (10.4 kg)
装运计量单位: 对

STAGE 245C

类型:落地式扬声器系统
低频驱动单元:四分频4.5" (114 mm) 带有加强筋的聚脂钎维锥盆
高频驱动单元:1" (25 mm) 阳极氧化铝
波导:Next Generation HDITM
推荐功放功率:20-150 W
RMS 功率:75 W
频率响应 -6 dB:55 Hz-25 kHz
频率响应 -3 dB:82 Hz-25 kHz
灵敏度 @ 1 M, 2.83 V:91 dB
标称阻抗:6 Ω
分频频率:1.3 kHz/2.0 kHz
音箱调音:利用经过调音的后出式喇叭形双倒相孔实现的低音反射方案
饰面:深咖啡或拿铁
尺寸(高 x 宽 x 厚):6.1 英寸 x 29.1 英寸 x 8.5 英寸 (156 mm x 740 mm x 217 mm)
产品重量:26.4 lbs (12.0 kg)
装运重量:32.2 lbs (14.7 kg)
装运计量单位: 按件

STAGE 240H

类型:Dolby Atmos ^ 环绕声扬声器系统
低频驱动单元:4.5" (114 mm)带有加强筋的聚脂钎维锥盆
高频驱动单元:1" (25 mm)阳极氧化铝
波导:Next Generation HDITM
推荐功放功率:20-150 W
RMS 功率:75 W
频率响应 -6 dB:85 Hz-25 kHz
频率响应 -3 dB:100 Hz-25 kHz
灵敏度 @ 1 M, 2.83 V:85 dB
标称阻抗:6 Ω
分频频率:1.6 kHz
音箱调音: 密闭式
饰面: 深咖啡或拿铁
尺寸(高 x 宽 x 厚):6.9 英寸 x 7.1 英寸 x 10.6 英寸 (176 mm x 180 mm x 270 mm)
产品重量:7.6 lbs (3.5 kg)
装运重量:18.8 lbs (8.5 kg)
装运计量单位: 对

产品中有害物质的名称及含量

本表格依据 SJ/T 11364 的规定编制

O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。

X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

JBL Stage 260F - 参数规格 - 1

在中华人民共和国境内销售的电子电气产品上将印有“环保使用期”(EPuP)符号。

圆圈中的数字代表产品的正常环保使用年限。

逾 75 年以來,JBL 一直為世界各地的音樂廳、錄音室和電影院提供音響設備,已成為領先唱片藝術家及音響工程師值得信賴的選擇。Stage 2 系列音箱為當今的音樂和電影發燒友提供卓越的音效。本快速入門指南可以讓您盡快上手。如需有關操作這些產品的更多資訊,請造訪 JBL 產品頁(jbl.com/specialty-audio/)以存取使用者手冊。

如需進一步協助,請隨時使用以下電話號碼聯絡客戶支援:

美國和加拿大境內:+1 888.691.4171 美 和加拿大境外:+44 1707國68加012大境外:+44 1707 668 012

包含的物品

每個包裝盒都包含一個或兩個音箱,具體取決於型號。

JBL Stage 260F - 包含的物品 - 1
240B 音箱

JBL Stage 260F - 包含的物品 - 2

text_image JBL

250B 音箱

JBL Stage 260F - 包含的物品 - 3
壁式托架 240B

JBL Stage 260F - 包含的物品 - 4
防滑垫
240B/250B

JBL Stage 260F - 包含的物品 - 5
泡沫塞 240B

JBL Stage 260F - 包含的物品 - 6

若您懷疑存在裝運損壞或缺失以上任何參考內容,請立即向經銷商報告,或使用開篇簡介中的電話號碼聯絡我們的客戶支援。

組裝 280F/260F

  1. 移除包含底座(基座)、零件和附件的包装盒。
  2. 在乾淨、乾燥的表面上,上下倒置音箱(高音喇叭在底部)
  3. 將底座(基座)與音箱底部的螺絲孔對齊。
  4. 使用 4 顆安裝螺絲及隨附的工具,將基座安裝到音箱上。不要擰得過緊。

JBL Stage 260F - 組裝 280F/260F - 1

  1. 將音箱側面朝下,放在柔軟的表面上。

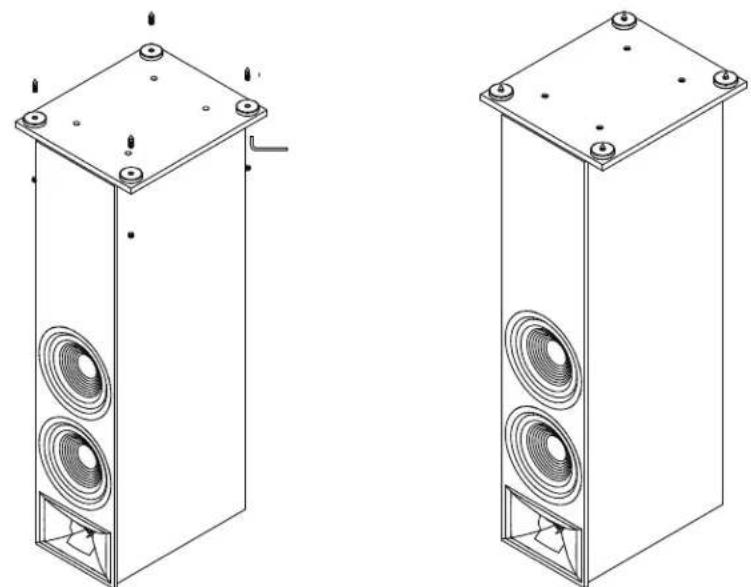

  2. 釘腳朝下,將釘腳旋入音箱底部的連接件中。
  3. 釘腳是可以調節的,並使用隨附的工具從頂部將音箱調平。
  4. 將裝飾性橡膠蓋插入孔的頂部。

JBL Stage 260F - 組裝 280F/260F - 2

注意:落地式(立式)音箱具有較高的重心,如果出現搖擺、傾斜或定位不當,可能在地震過程中變得不穩定或傾翻。考慮書架和組合壁櫥慣用的程序和硬體,將這些音箱固定在它們後面的牆上。您負責正確安裝和選擇硬體。

確定音箱位置

280F/260F 落地式音箱左聲道和右聲道

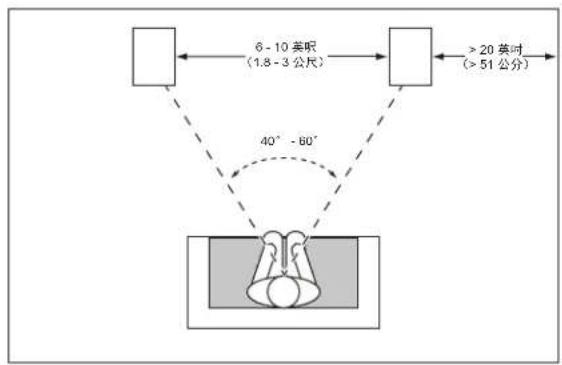

為獲得最佳效果,請將音箱間隔6-10英尺(1.8-3公尺)放置。將音箱斜向聆聽位置,可以改善成像。當聆聽者與音箱之間的角度介於40至60度時,音箱將產生最準確的聲場。

JBL Stage 260F - 280F/260F 落地式音箱左聲道和右聲道 - 1

245C 中置聲道音箱

您應將中置聲道音箱置於螢幕中央的正下方。

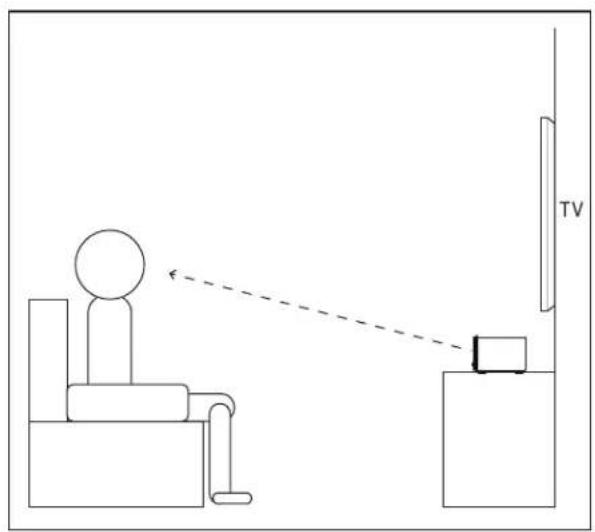

JBL Stage 260F - 245C 中置聲道音箱 - 1

text_image TV 0 - 2 英呎 (0 - 61 公分) 245C 中音整道音箱

JBL Stage 260F - 245C 中置聲道音箱 - 2

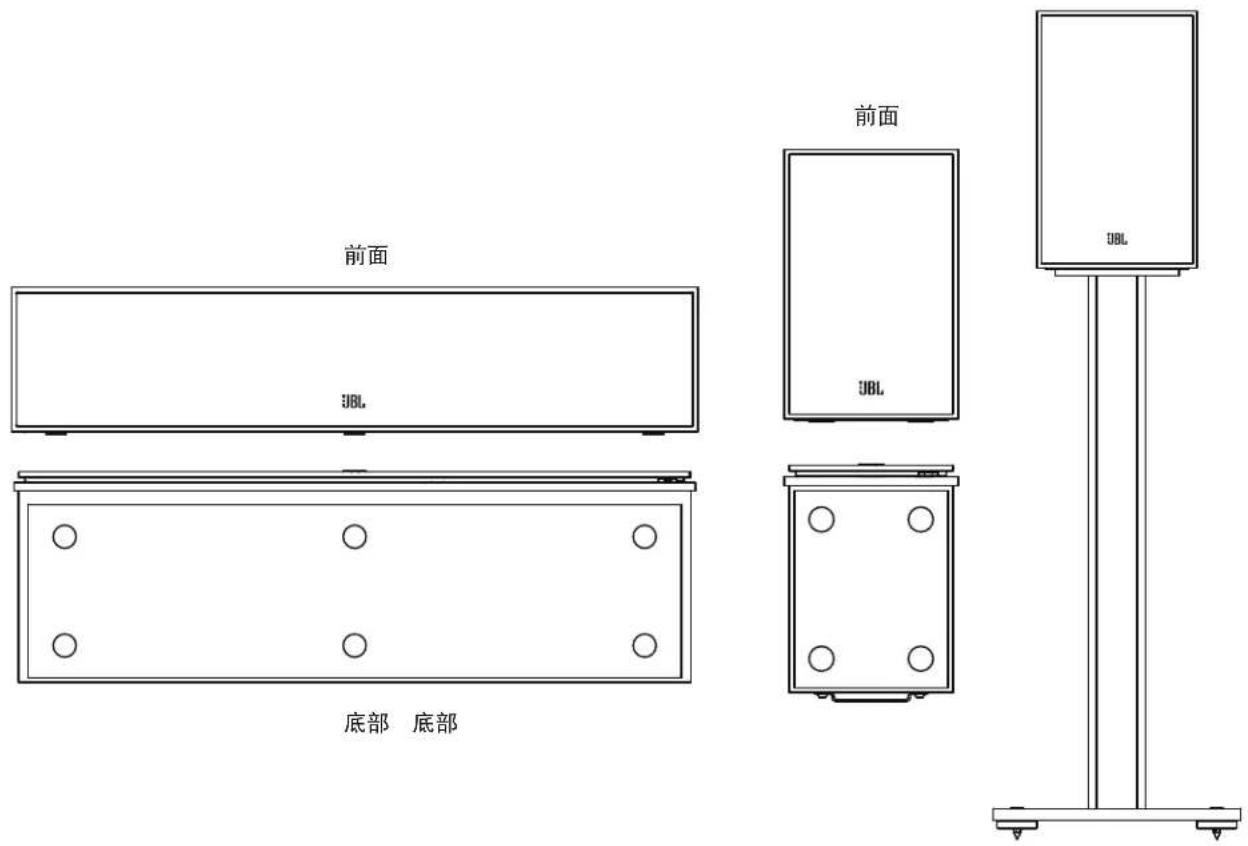

使用 250B/240B 和 245C 上隨附的防滑墊,以防止其移動。提供 250B/240B 適用的可選地面支架。

JBL Stage 260F - 245C 中置聲道音箱 - 3

text_image 前面 UBL 前面 UBL 底部 底部 UBL

掛牆安裝 240B

240B 適合多種安裝選項,可以透過可選的 FL 地面支架在書架上使用,使用隨附的壁式托架和硬體安裝到墙上,或者利用 12 -20 螺紋式插孔來使用售後市場安裝托架。

當使用隨附的壁式托架時:

  • 使用隨附的壁式托架,在要放置安裝螺絲的牆壁上標記位置。
  • 使用隨附的硬體(2顆螺絲),將隨附的托架安裝到每個音箱的背面。
  • 每個托架背面有兩個鎖眼,需要使用 2 顆 4.0 x 38 公釐木螺釘或同等物來固定到牆體立柱。如果沒有可用的牆體立柱,則安裝一個能夠支撐音箱重量並可使用 4.0 x 38 公釐螺絲的牆錨。
  • 插入泡沫塞。

JBL Stage 260F - 掛牆安裝 240B - 1

text_image 鎖眼

使用售後安裝支架時:

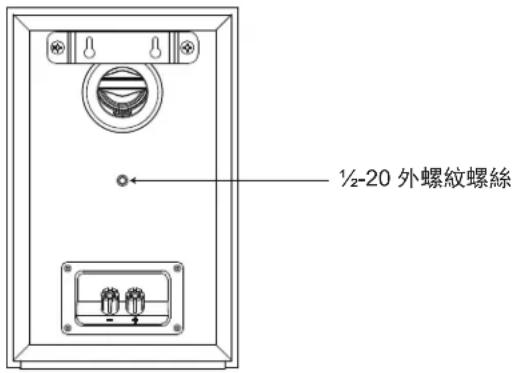

  • 240B 可以透過 1/2 -20 外螺紋螺絲,以售後市場托架安裝到任意表面。
  • 插入泡沫塞。

JBL Stage 260F - 掛牆安裝 240B - 2

text_image ½-20 外螺紋螺絲

240H 設定和放置

240H 適合多種安裝和使用選項。可以透過置於 280F 或 260F 頂部並使用連接端子的方式,用作 Atmos® 附加模組。撕下防滑墊上的保護膜,將防滑墊貼到 240H 的底部,在圖案朝外的情況下將其牢牢固定到位。

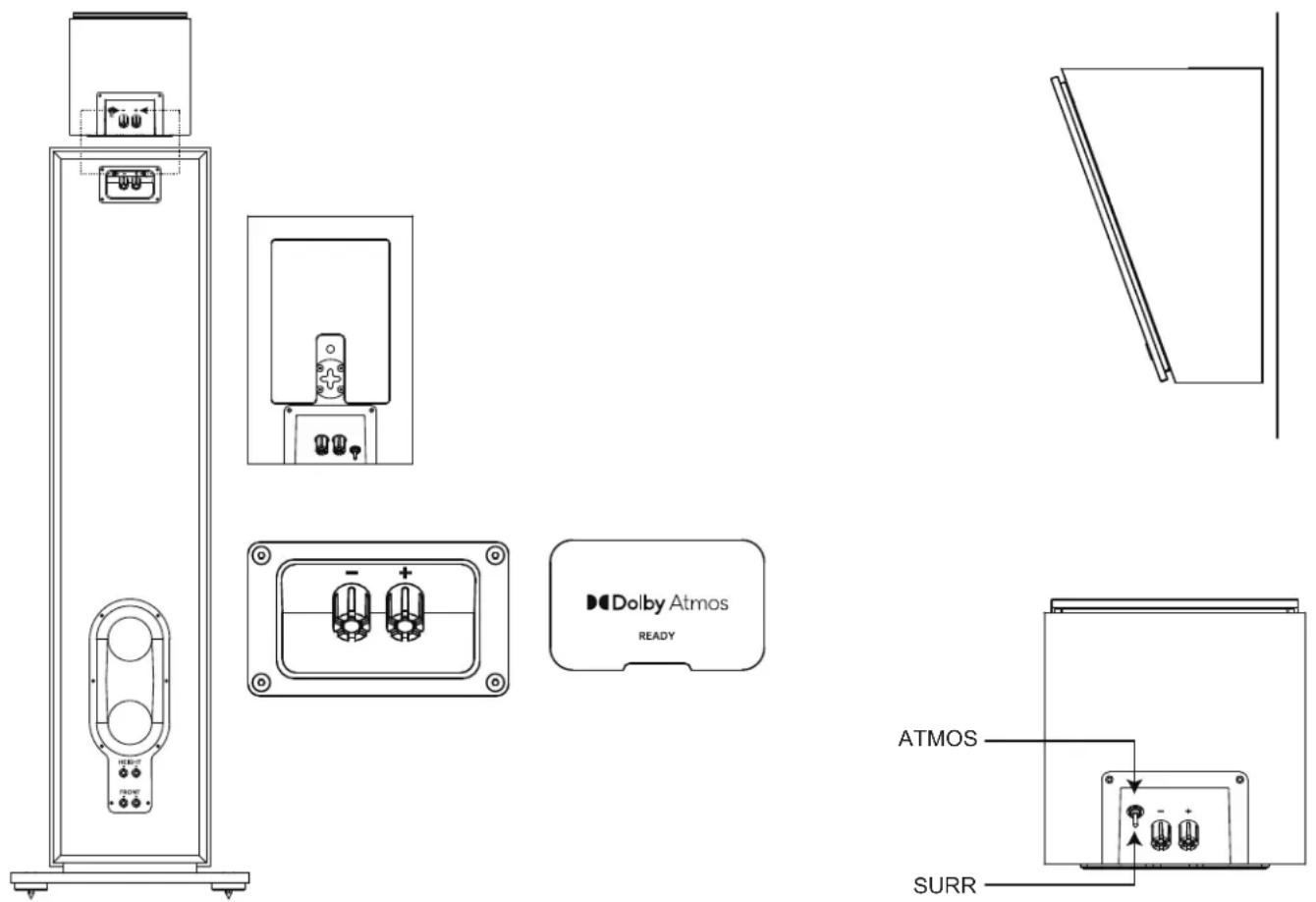

240H 也可透過將端子上的開關設為 SUR,用作環繞聲或高置音箱。透過鎖眼槽或 12 -20 螺紋式插孔來使用售後市場安裝托架,240H 可安裝到任意表面。

請參考 Dolby Atmos ^® 音箱設定指南,以了解詳細資訊。

https://www.dolby.com/about/support/guide/speaker-setup-guides/

JBL Stage 260F - 240H 設定和放置 - 1

text_image Dolby Atmos READY ATMOS SURR

環繞聲聲道設定

在多聲道系統中將 240B、250B 或 240H 用作環繞聲聲道音箱時,使用下面的範例了解適當的位置,或造訪 https://www.dolby.com/about/support/guide/speaker-setup-guides/

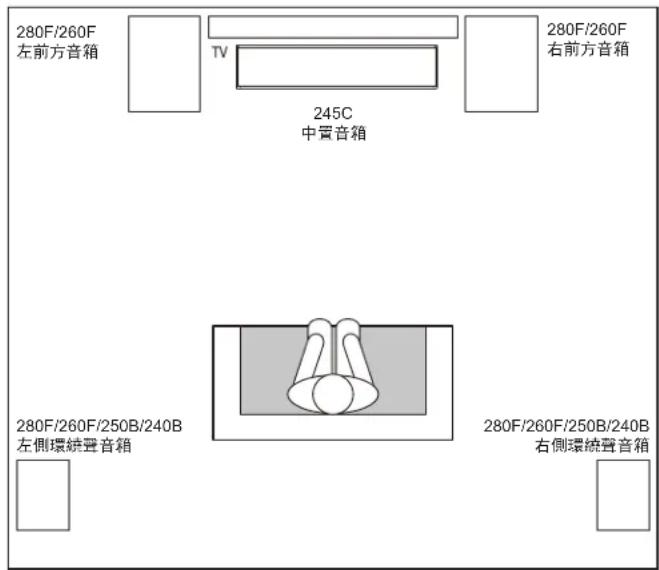

在 5.1 聲道系統中將這些音箱用作環繞聲聲道音箱時,請讓它們面對面,置於聆聽位置後。理想情況下,它們應該在地面以上 5-6 英尺(1.5-1.8 公尺)。備選位置是在聆聽位置後面的牆上,朝向前方。環繞聲音箱在播放時不應突出自我。放在不同位置試聽,直到聽到一聲伴有左前音箱、右前音箱及中置音箱的聲音的擴散環境音。

JBL Stage 260F - 環繞聲聲道設定 - 1

text_image 280F/260F 左前方音箱 TV 245C 中簧音箱 280F/260F 右前方音箱 280F/260F/250B/240B 左侧環繞聲音箱 280F/260F/250B/240B 右側環繞聲音箱

JBL Stage 260F - 環繞聲聲道設定 - 2

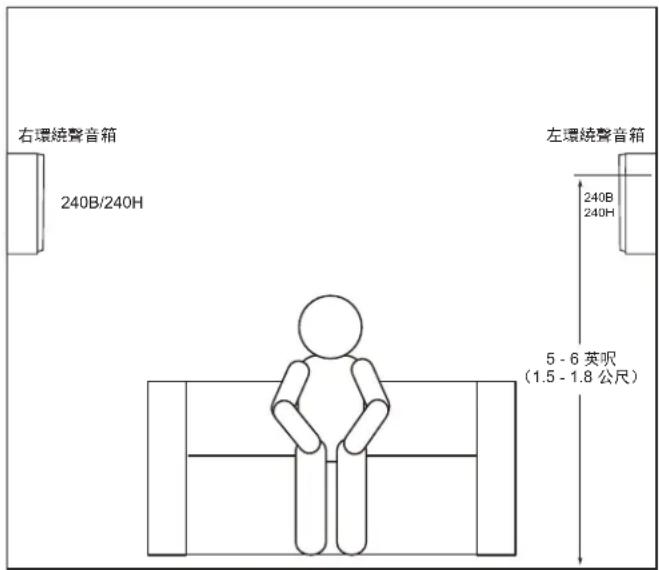

text_image 右環繞聲音箱 240B/240H 左環繞聲音箱 240B 240H 5 - 6 英呎 (1.5 - 1.8 公尺)

STAGE 240B-環繞聲聲道(7.1 聲道系統)

在把這些音箱用作 7.1 聲道系統中的環繞聲聲道音箱時,請將環繞聲側音箱直接放置在聆聽位置的兩側,距離地面至少 5 - 6 英尺(1.5 - 1.8 公尺)。

JBL Stage 260F - STAGE 240B-環繞聲聲道(7.1 聲道系統) - 1

text_image 280F/260F 左前方音箱 TV 245C 中置音箱 280F/260F 右前方音箱 280F/260F/250B/240B 左侧環繞聲音箱 280F/260F/250B/240B 右後環繞聲音箱 間隔3-6英呎 (0.9-1.8公尺) 280F/260F/250B/240B 左後環繞聲音箱

JBL Stage 260F - STAGE 240B-環繞聲聲道(7.1 聲道系統) - 2

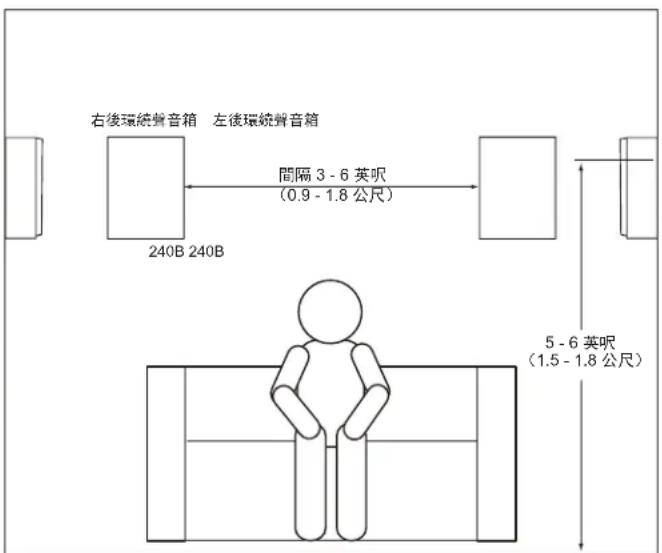

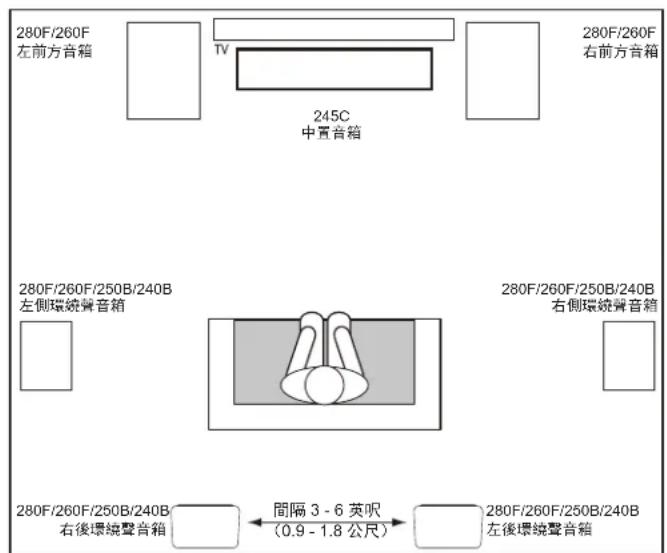

text_image 右後環繞聲音箱 左後環繞聲音箱 240B 240B 間隔3-6英呎 (0.9-1.8公尺) 5-6英呎 (1.5-1.8公尺)

連接

注意:確保先關閉系統的所有電氣元件(最好是從其 AC 插座拔下插頭)然後再連接。

音箱和放大器有相應的正負極(「+」和「-」)接線端子。所有 Stage 系列音箱都有接線端子,端子台組件上標有「+」和「-」。另外,「+」端子有紅色標記,而「-」端子有黑色標記。

為確保極性正確,請將放大器或接收器背面的每個「+」端子連接到每個音箱上相應的「+」(紅色)端子。以類似的方式連接「-」端子。連接時切勿弄反極性(即:「+」至「-」或「-」至「+」)。如此會造成立體聲成像不佳和低音效能下降。

連接,裸線接頭:

1.

JBL Stage 260F - 連接,裸線接頭: - 1

使用 280F 和 260F 底部的直通 ATMOS 接頭,並將 240H 連接到頂部端子。

附註:如果您不使用 ATMOS 模組,則不會使用這些接頭。

JBL Stage 260F - 連接,裸線接頭: - 2

text_image HEIGHT FRONT + - ATMOS + - FRONT HEIGHT FRONT

規格

STAGE 280F

類型:落地式音箱系統
低頻驅動器:雙8英吋(200公釐)聚纖維素肋片錐盆
高頻驅動器:1英吋(25公釐)陽極電鍍鋁
波導:Next Generation HDITM
推薦的放大器功率:20-225W
RMS功率:125W
頻率回應-6dB:33 Hz-25 kHz
頻率回應-3dB:39 Hz-25 kHz
1 M,2.83 V的靈敏度:91 dB
標稱阻抗:6歐姆
分頻頻率:1.1 kHz/2.2 kHz
音箱調諧:透過雙喇叭形賽道後推調諧端口的低音反射
飾面:濃縮咖啡色或拿鐵咖啡色
尺寸(高x寬x深):43.8英吋x14.1英吋x16.5英吋(1113公釐x357公釐x420公釐)
不含基座的尺寸(高x寬x深):43.8英吋x9.5英吋x16.1英吋(1113公釐x241公釐x409公釐)
產品重量:55.2磅(25.1千克)
裝運重量:67.5磅(30.6千克)
裝運度量單位:每個

STAGE 260F

類型:落地式音箱系統
低頻驅動器:雙6.5英吋(165公釐)聚纖維素肋片錐盆
高頻驅動器:1英吋(25公釐)陽極電鍍鋁
波導:Next Generation HDITM
推薦的放大器功率:20-225W
RMS 功率:125 W
頻率回應-6 dB:40 Hz-25 kHz
頻率回應-3 dB:45 Hz-25 kHz
1 M,2.83 V的靈敏度:90 dB
標稱阻抗:6歐姆
分頻頻率:1.3 kHz/1.7 kHz
音箱調諧:透過雙喇叭形賽道後推調諧端口的低音反射
飾面:濃縮咖啡色或拿鐵咖啡色
尺寸(高x寬x深):40.8英吋x12.2英吋x14.3英吋(1036公釐x310公釐x362公釐)
不含基座的尺寸(高x寬x深):40.8英吋x7.9英吋x13.9英吋(1036公釐x200公釐x354公釐)
產品重量:43.0磅(19.5千克)
裝運重量:67.5磅(30.6千克)
裝運度量單位:每個

STAGE 250B

類型:書架式音箱系統
低頻驅動器:5.25英吋(130公釐)聚纖維素肋片錐盆
高頻驅動器:1英吋(25公釐)陽極電鍍鋁
波導:Next Generation HDITM
推薦的放大器功率:20-150W
RMS 功率:75 W
頻率回應-6 dB:50 Hz-25 kHz
頻率回應-3 dB:55 Hz-25 kHz
1 M,2.83 V的靈敏度:86 dB
標稱阻抗:6 歐姆
分頻頻率:1.7 kHz
音箱調諧:透過雙後推調諧端口的低音反射
飾面:濃縮咖啡色或拿鐵咖啡色
尺寸(高x寬x深):12.6英吋x7.9英吋x9.5英吋(321公釐x200公釐x241公釐)
產品重量:12.4磅(5.6千克)
裝運重量:30磅(13.6千克)
裝運度量單位:配對

STAGE 240B

類型:書架式音箱系統
低頻驅動器:4.5 英吋(114 公釐)聚纖維素肋片錐盆
高頻驅動器:1 英吋(25 公釐)陽極電鍍鋁
波導:Next Generation HDITM
推薦的放大器功率:20-150 W
RMS 功率:75 W
頻率回應 -6 dB:53 Hz-25 kHz
頻率回應 -3 dB:65 Hz-25 kHz
1 M,2.83 V 的靈敏度:85 dB
標稱阻抗:6 歐姆
分頻頻率:1.4 kHz
音箱調諧:透過後推調諧端口的低音反射
飾面:濃縮咖啡色或拿鐵咖啡色
尺寸(高 x 寬 x 深):10.7 英吋 x 6.9 英吋 x 8.5 英吋(272 公釐 x 175 公釐 x 217 公釐)
產品重量:10.1 磅(4.6 千克)
裝運重量:22.9 磅(10.4 千克)
裝運度量單位:配對

STAGE 245C

類型:落地式音箱系統
低頻驅動器:四4.5英吋(114公釐)聚纖維素肋片錐盆
高頻驅動器:1英吋(25公釐)陽極電鍍鋁
波導:Next Generation HDITM
推薦的放大器功率:20-150W
RMS 功率:75 W
頻率回應-6 dB:55 Hz-25 kHz
頻率回應-3 dB:82 Hz-25 kHz
1 M,2.83 V的靈敏度:91 dB
標稱阻抗:6 歐姆
分頻頻率:1.3 kHz/2.0 kHz
音箱調諧:透過雙後推調諧端口的低音反射
飾面:濃縮咖啡色或拿鐵咖啡色
尺寸(高x寬x深):6.1英吋x29.1英吋x8.5英吋(156公釐x740公釐x217公釐)
產品重量:26.4磅(12.0千克)
裝運重量:32.2磅(14.7千克)
裝運度量單位:每個

STAGE 240H

類型: Dolby Atmos ^® 環繞聲音箱系統
低頻驅動器: 4.5 英吋(114 公釐)聚纖維素肋片錐盆
高頻驅動器: 1 英吋(25 公釐)陽極電鍍鋁
波導: Next Generation HDITM
推薦的放大器功率: 20-150 W
RMS 功率: 75 W
頻率回應 -6 dB: 85 Hz-25 kHz
頻率回應 -3 dB: 100 Hz-25 kHz
1 M, 2.83 V 的靈敏度: 85 dB
標稱阻抗: 6 歐姆
分頻頻率: 1.6 kHz
音箱調諧: 密封式
飾面: 濃縮咖啡色或拿鐵咖啡色
尺寸(高 x 寬 x 深): 6.9 英吋 x 7.1 英吋 x 10.6 英吋(176 公釐 x 180 公釐 x 270 公釐)
產品重量: 7.6 磅(3.5 千克)
裝運重量: 18.8 磅(8.5 千克)
裝運度量單位: 配對
設備名稱:揚聲器 型號(型式):JBL STAGE 2
單元Unit限用物質及其化學符號Restricted substances and its chemical symbols
鉛Lead(Pb)汞Mercury(Hg)鎘Cadmium(Cd)六價鉻Hexavalent chromium( Cr^+6 )多溴聯苯Polybrominated biphenyls(PBB)多溴二苯醚Polybrominated diphenyl ethers(PBDE)
框體OOOOOO
零部件OOOOO
附件OOOOOO

CHN:如需其他语言,请访问JBL.com/Specially-Audio/

PT : Para outros idiomas, acesse JBL.com/Specialty-Audio/

CHT:如需其他語言,請訪問 JBL.com/Specialty-Audio/

手册助手
由Anthropic提供支持
等待您的消息
产品信息

品牌 : JBL

型号 : Stage 260F

类别 : 扬声器
