MANUALE UTENTE Elio ECH 9364 GLX Elba

GENERALITÀ Leggere attentamente il contenuto del presente libret- to in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L’apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all’esterno) e filtrante (riciclo aria all’interno).- 8 -

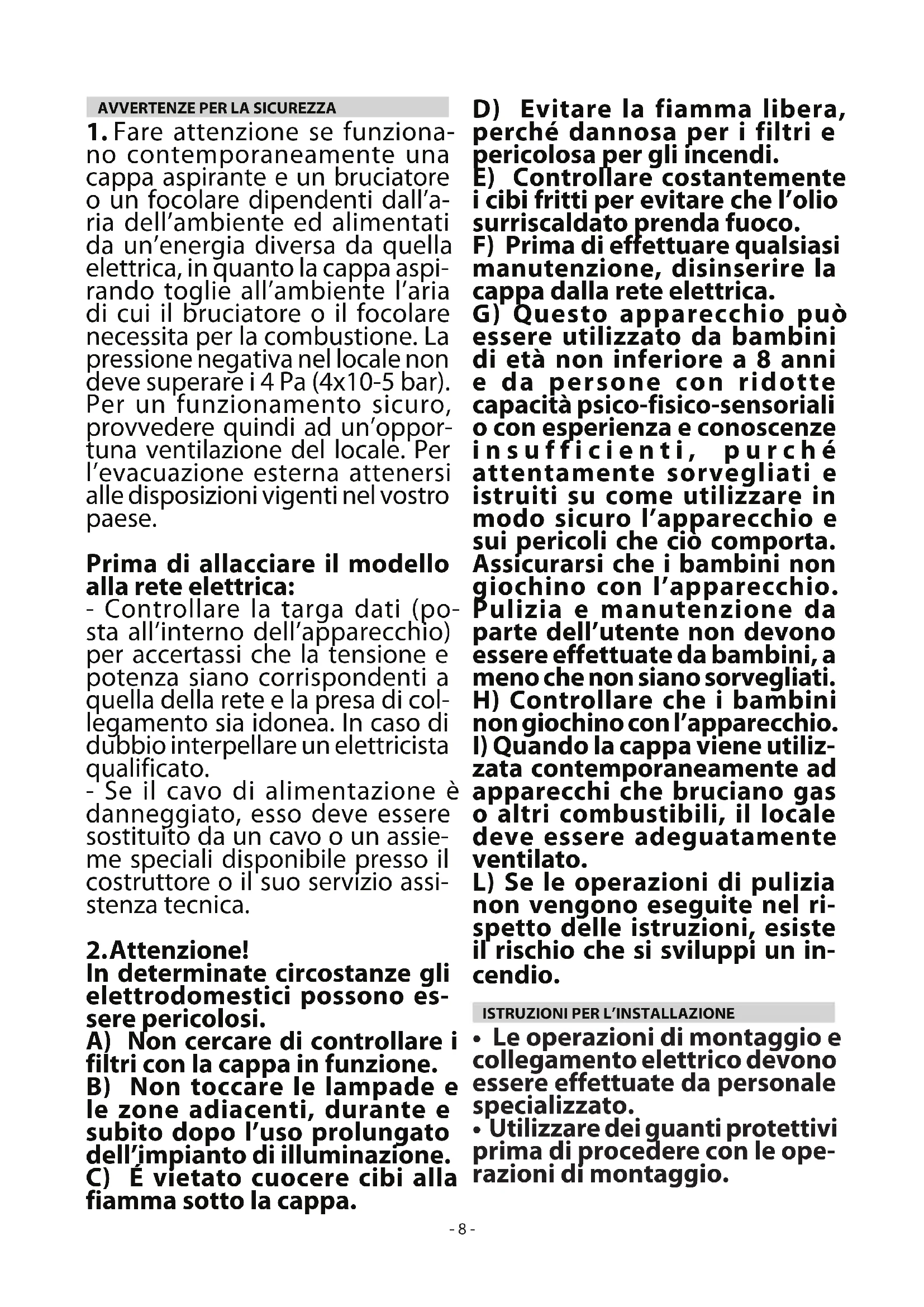

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funziona-

no contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall’a- ria dell’ambiente ed alimentati da un’energia diversa da quella elettrica, in quanto la cappa aspi- rando toglie all’ambiente l’aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un’oppor- tuna ventilazione del locale. Per l’evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese. Prima di allacciare il modello alla rete elettrica: - Controllare la targa dati (po- sta all’interno dell’apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di col- legamento sia idonea. In caso di dubbio interpellare un elettricista qualificato. - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assie- me speciali disponibile presso il costruttore o il suo servizio assi- stenza tecnica.

In determinate circostanze gli elettrodomestici possono es- sere pericolosi. A) Non cercare di controllare i filtri con la cappa in funzione. B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l’uso prolungato dell’impianto di illuminazione. C) É vietato cuocere cibi alla fiamma sotto la cappa. D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi. E) Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato prenda fuoco. F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica. G) Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l’apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l’apparecchio. Pulizia e manutenzione da parte dell’utente non devono essere effettuate da bambini, a meno che non siano sorvegliati. H) Controllare che i bambini non giochino con l’apparecchio.

I) Quando la cappa viene utiliz-

zata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato. L) Se le operazioni di pulizia non vengono eseguite nel ri- spetto delle istruzioni, esiste il rischio che si sviluppi un in- cendio.

ISTRUZIONI PER L’INSTALLAZIONE

• Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.

• Utilizzare dei guanti protettivi prima di procedere con le ope- razioni di montaggio.- 9 -

• Collegamento elettrico: Nota! Controllare la targa dati posta all’interno dell’ap- parecchio: - Se sulla targa compare il simbolo significa che l’ap- parecchio non deve essere collegato a terra, eseguire quindi le istruzioni riguardanti la classe di isolamento II. - Se sulla targa NON compare il simbolo eseguire le istruzioni inerenti alla classe di isolamento I. Classe di isolamento II - L’apparecchio è costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilmente accessibile dopo l’installazio- ne dell’apparecchio. Nel caso in cui l’apparecchio sia provvisto di cavo senza spina, per collegarlo alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispon- dente alle norme vigenti. - L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro. Classe di isolamento I Questo apparecchio è costruito in classe I, perciò deve essere collegato alla presa di terra. - L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro GIALLO/VERDE = terra. Il cavo neutro deve essere collegato al morsetto con il simbolo N mentre il cavo GIALLO/VERDE, deve essere collegato al morsetto vicino al simbolo di terra . Nell’operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra. Dopo il montaggio della cappa d’aspirazione, fare attenzione che la posizione della presa di alimen- tazione elettrica sia facilmente raggiungibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, di- mensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all’esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un’energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell’apparecchio disinse- rire i filtro/i antigrasso (Fig.6). - Nel caso di montaggio dell’apparecchio in versione aspirante predisporre il foro di evacuazione aria.

• Si consiglia l’utilizzo di un tubo evacuazione aria con lo stesso diametro della flangia uscita aria. L’utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità.

• Fissaggio a parete: Eseguire i fori A rispettando le quote indicate (Fig.1Y). Fissare l’apparecchio al muro ed allinearlo in posizione orizzontale con i pensili. A regolazione avvenuta fissare la cappa definitivamente tramite le 2 viti A (Fig.1B). Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartonges- so, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere fissata la cappa.

• Fissaggio dei camini decorativi: Predisporre l’alimentazione elettrica entro l’ingombro del camino decorativo. Se il vostro apparecchio deve essere installato in versione aspirante o in versione motore esterno, predisporre il foro evacuazione aria. Installare la staffa di supporto del camino decorativo superiore e fissarla al muro in modo che sia in asse con la vostra cappa tramite le viti A (Fig.1A) e rispettando la distanza dal soffitto indicata in (Fig.1X). Collegare, mediante un tubo evacuazione aria, la flangia C al foro evacuazione aria (Fig.1B). Infilare il camino decorativo superiore all’interno del camino decorativo inferiore ed appoggiarli sopra la scocca. Sfilare il camino decora- tivo superiore fino alla staffa e fissarlo tramite le viti Z (Fig.1A). Per trasformare la cappa da versione aspirante a versione filtrante, richiedere al vostro rivenditore i fil- tri al carbone attivo e seguire le istruzioni di montaggio. USO COMANDI MECCANICI (Fig.2A) A: ON/FF B: velocità 1 C: velocità 2 D: velocità 3 E: luci F: spia di motore in funzione COMANDI ELETTRONICI (Fig.2B) A: Premendo il tasto accende/spegne la luce. B: Pressione corta: Motore ON in prima velocità. Pressione lunga: motore OFF. C: Pressione corta: Motore in seconda velocità. D: Pressione corta: Motore in terza velocità. Pressione lunga: velocità intensiva per 7' (al temine, il motore passa alla velocità precedentemente impostata). E: L’attivazione del timer fa partire un contatore di 5 minuti; al termine del quale si spengono motore e luci. Il funzionamento è indicato dal lampeggio del led. Non si può inserire il timer sulla velocità intensiva. CLEAN AIR: per la conservazione della salubrità dell'aria --> premere il tasto Timer per 3'' a cappa spenta: la cappa si accende in prima velocità per 10' ogni ora. Per disattivare la funzione, premere un tasto qualsiasi. ALLARME SATURAZIONE FILTRI: Ogni 30h di funzionamento della cappa, il led del tasto luce lampeggia: è necessario lavare il filtro antigrasso. Per il reset, a cappa spenta, premere per 3’’ il tasto luce. Ogni 120h di funzionamento della cappa, il led del tasto on/off lampeggia: è necessario sostituire il filtro odori (versione filtrante). Per il reset, a cappa spenta, premere per 3’’il tasto luce. COMANDI ELETTRONICI (Fig.2C) A: Premendo il tasto accende/spegne la luce. B: Pressione corta: Motore ON in prima velocità.- 10 - Pressione lunga: motore OFF. C: Pressione corta: Motore in seconda velocità. D: Pressione corta: Motore in terza velocità. E: Pressione corta: velocità intensiva per 7' (al temine, il motore passa alla velocità precedentemente impostata). F: L’attivazione del timer fa partire un contatore di 5 minuti; al termine del quale si spengono motore e luci. Il funzionamento è indicato dal lampeggio del led. Non si può inserire il timer sulla velocità intensiva. COMANDI TOUCH (Fig.2D) A: Premendo il tasto accende/spegne la luce. B: Pressione corta: Motore ON in prima velocità. Pressione lunga: motore OFF. C: Pressione corta: Motore in seconda velocità. D: Pressione corta: Motore in terza velocità. Pressione lunga: velocità intensiva per 7' (al temine, il motore passa alla velocità precedentemente impostata). E: L’attivazione del timer fa partire un contatore di 5 minuti; al termine del quale si spengono motore e luci. Il funzionamento è indicato dal lampeggio del led. Non si può inserire il timer sulla velocità intensiva. CLEAN AIR: per la conservazione della salubrità dell'aria --> premere il tasto Timer per 3'' a cappa spenta: la cappa si accende in prima velocità per 10' ogni ora. Per disattivare la funzione, premere un tasto qualsiasi. ALLARME SATURAZIONE FILTRI: Ogni 30h di funzionamento della cappa, il led del tasto luce lampeggia: è necessario lavare il filtro antigrasso. Per il reset, a cappa spenta, premere per 3’’ il tasto luce. Ogni 120h di funzionamento della cappa, il led del tasto on/off lampeggia: è necessario sostituire il filtro odori (versione filtrante). Per il reset, a cappa spenta, premere per 3’’il tasto luce. COMANDI TOUCH (Fig.3) NOTA: con questo comando è possibile controllare l’apparecchio anche con un telecomando da richiedere come accessorio. Tasto A = Accende/spegne la cappa. L’apparecchio si accende alla 1° velocità. Tasto B = Diminuisce la velocità del motore. Display C = Indica la velocità del motore selezionata e l’attivazione del timer/velocità intensiva/segnalazione dei filtri. Tasto D = Aumenta la velocità del motore. Premendo il tasto dalla 4° velocità si inserisce la fun- zione intensiva per 6 min, poi l’apparecchio ritorna a funzionare alla velocità di esercizio al momento dell’attivazione. Durante questa funzione sul display lampeggia il numero 4. - Se si vuole disattivare la funzione prima dei 6 minuti premere il tasto B. Attenzione! Alcuni modelli lavorano fino alla 3° vel., per cui la funzione intensiva non è prevista. Tasto E = Con qualsiasi velocità inserita1-2-3 velocità (esclusa la vel. Intensiva 4) premendo il tasto si attiva la funzione Timer. Quando la funzione Timer è attiva sul display deve lampeggiare la velocità impostata nel momentoi dell'attivazione del timer. Dopo 15 min al termine del conteggio la cappa si spegne (motore ed eventuali luci accese). Se è in funzione la velocità intensiva il Timer non si può attivare. - Se si vuole disattivare la funzione prima dei 15 minuti premere il tasto E. Tasto F = Accende/spegne le luci.

• Saturazione filtri antigrasso/carbone attivo: - Dopo 30 h di funzionamento quando il display C lampeggia alternando la velocità d’esercizio con la lettera F (es. 2 e F), ciò significa che si devono lavare i filtri antigrasso. - Dopo 120 h di funzionamento quando il display C lampeggia alternando la velocità d’esercizio con la lettera C/F (es.2 e C/F), ciò significa che si devono lavare o sostituire i filtri carbone. - Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica a cappa accesa, premendo il tasto B per circa 3 sec. Passato questo tempo sul display compare la lettera E (conferma reset effettuato) e si spegne la cappa. MANUTENZIONE

• Utilizzare solo ed esclusivamente un panno umido e detersivo liquido neutro.

• Evitare panni e spugne bagnate, getti d’acqua, diluenti, solventi, acido cloridrico, candeggine, alcol e sostanze abrasive.

• Prima di procedere a qualsiasi operazione di manutenzione scollegare l’apparecchio dal collegamento elettrico sfilando la spina o agendo sull’interruttore generale. Sostituzione Lampade

• Utilizzare solo lampade dello stesso tipo e Wattaggio installate sull'apparecchio. Sostituzione LED (Fig.4)

• Se la versione dell’apparecchio è con lampade led per la sostituzione è necessario l’intervento di un tecnico specializzato. Sostituzione Filtri

• FILTRI AL CARBONE ATTIVO (Solo versione filtrante) (Fig. 5): - Il filtro montato non è rigenerabile e quindi deve essere sostituito almeno ogni due mesi.

• FILTRI ANTIGRASSO METALLICI (Fig. 6): -E’ necessario lavare i filtri almeno una volta al mese in acqua calda e detersivo domestico. -Possono essere lavati anche in lavastoviglie. -Per lo smontaggio agire sulle maniglie. Consigli per il Risparmio Energetico

• Utilizzare sempre il coperchio corrispondente ad ogni pentola. Quando si cucina senza coperchio, il consumo di energia è alquanto maggiore.

• Utilizzare un coperchio di vetro per poter vedere all’interno senza necessità di sollevarlo.

• Utilizzare recipienti a base piatta. Se la base non è piatta, il consumo di energia è maggiore.

• Per piccole quantità, utilizzare recipienti piccoli. Un recipiente grande e poco riempito ha bisogno di molta energia.

• Per la cottura, utilizzare poca acqua. In tal modo, si risparmia energia e si conservano tutte le vitamine e i minerali delle verdure.
