Caratteristiche tecniche	Stufa a pellet EDILKAMIN VIP, potenza nominale 8 kW, rendimento 90%, capacità del serbatoio 18 kg.
Dimensioni	Larghezza 50 cm, profondità 50 cm, altezza 110 cm.
Utilizzo	Riscaldamento supplementare o principale, ideale per ambienti fino a 100 m².
Tipo di combustibile	Pellet di legno certificati ENplus.
Manutenzione	Pulizia regolare della camera di combustione e del cassetto cenere, verifica annuale da parte di un professionista.
Sicurezza	Sistema di sicurezza termica, protezione contro il surriscaldamento, spegnimento automatico in caso di guasto.
Informazioni generali	Classe energetica A+, garanzia 2 anni, disponibile in diverse finiture.

Domande frequenti - VIP EDILKAMIN

Come si accende la stufa EDILKAMIN VIP?

Per accendere la stufa, assicurati che il serbatoio del combustibile sia pieno, quindi segui le istruzioni sul pannello di controllo. Premi il pulsante di accensione e attendi che la stufa si avvii.

Cosa fare se la stufa non si accende?

Verifica che il serbatoio del combustibile sia pieno e che la stufa sia correttamente collegata. Assicurati inoltre che le impostazioni di temperatura siano adeguate. Se il problema persiste, consulta il manuale d'uso.

Come si pulisce la stufa EDILKAMIN VIP?

Per pulire la stufa, spegnila e lasciala raffreddare. Rimuovi la cenere e pulisci le superfici con un panno morbido. Non utilizzare prodotti abrasivi.

Qual è la capacità massima di riscaldamento della stufa?

La stufa EDILKAMIN VIP ha una capacità di riscaldamento fino a 12 kW, sufficiente per riscaldare ambienti di medie dimensioni.

Come si regola la temperatura sulla stufa?

La temperatura può essere regolata tramite il pannello di controllo. Usa le frecce per aumentare o diminuire la temperatura desiderata.

Cosa fare in caso di messaggio di errore sul display?

Consulta il manuale d'uso per identificare il messaggio di errore. La maggior parte degli errori può essere risolta riavviando la stufa o controllando le connessioni.

La stufa emette odori durante il primo utilizzo?

È normale che la stufa emetta un leggero odore durante il primo utilizzo a causa della combustione dei residui di fabbricazione. Questo dovrebbe scomparire dopo alcuni utilizzi.

Come sapere se la stufa necessita di manutenzione?

Se noti una diminuzione delle prestazioni, rumori insoliti o frequenti messaggi di errore, è il momento di far controllare la stufa da un professionista.

Posso usare la stufa come riscaldamento principale?

Sì, la stufa EDILKAMIN VIP può essere utilizzata come riscaldamento principale in ambienti appropriati, in base alla sua potenza e alla dimensione della stanza.

Dove posso trovare pezzi di ricambio per la mia stufa?

I pezzi di ricambio possono essere ordinati presso il rivenditore EDILKAMIN locale o direttamente tramite il sito web ufficiale.

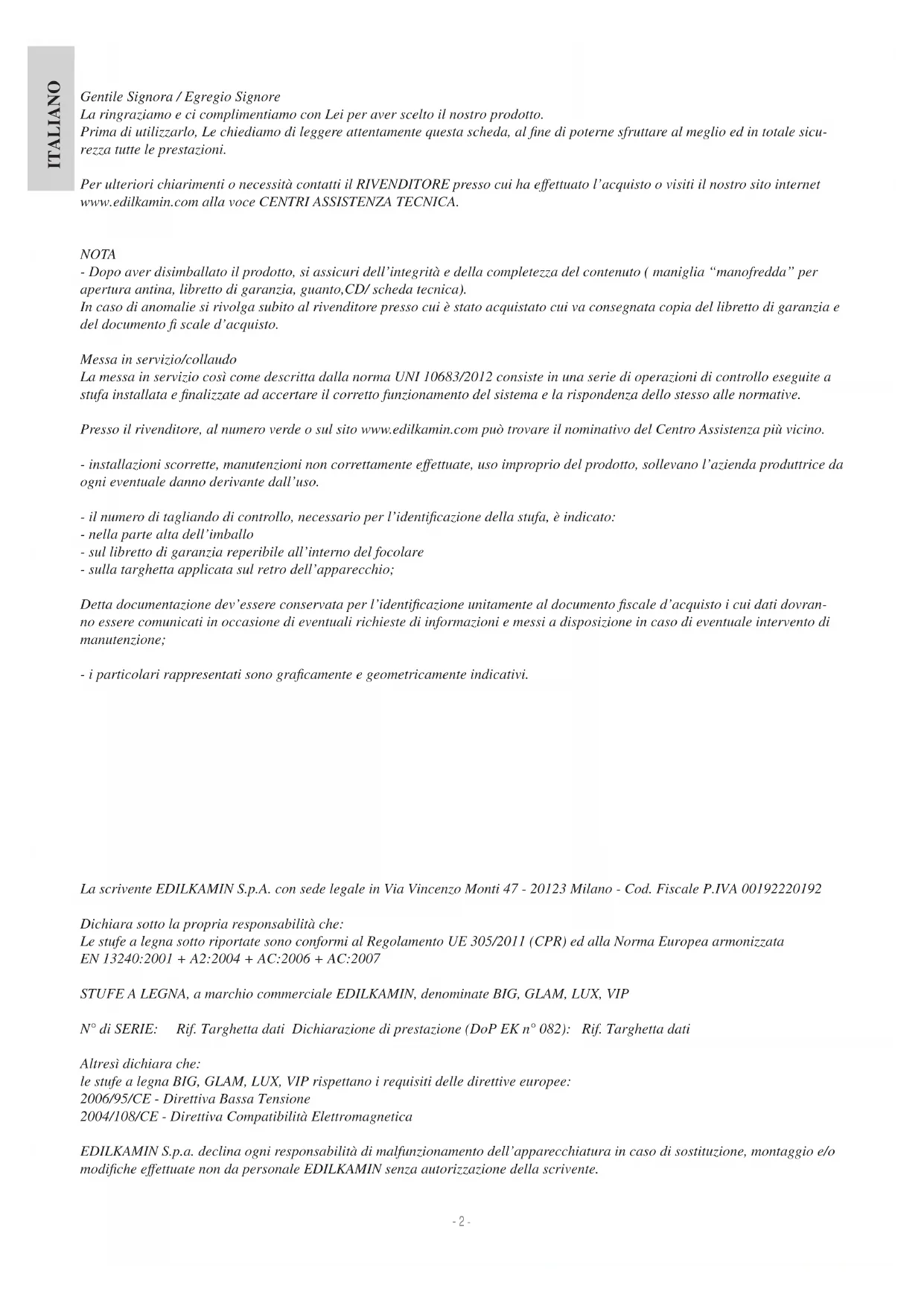

MANUALE UTENTE VIP EDILKAMIN

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizarlo, Le chiediamo di leggere attendamente esta scheda, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECHNICA.

NOTA

• Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completeness del contenuto (maniglia "manofredda" per aperture antina, libretto di garanzia, quanto, CD/ scheda tecnica).

In caso di anomalie si rivolga subito al rivenditore presso cui è stato acquistato cui va consecnata copia del libretto di garanzia e del documento fi scale d'acquisto.

Messa in servizio/collauto

La messa in servizioosi come descritta dallora norma UNI 10683/2012 consiste in una series di operazioni di controllo eseguite a stufa installata e finalizzate ad accertare il corretto funzionamento del systeme e la rispondenza dello stesso alle normative.

Presso il rivenditore, al numero verde o sul除去 www.edilkamin.com può trovare il nominativo del Centro Assistenza più vicino.
- installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da agli eventuale danno derivante dall'uso.
- il numero di tagliando di controllo, necessario per l'identificazione della stufa, è indicato:
- nella parte alta dell'imballo
- sul librettto di garanzia reperibile all'interno del focolare
- sulla targhetta applicata sul retro dell'apparecchio;
Ditta documentazione dev'essere conservata per l'identificazione unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;
- i particulari rappresentati sono graficamente e geometricamente indicativi.

La scrivente EDILKAMIN S.p.A. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara除去la propria responsabilita che:

Le stufe a legna除去 riportate sono conformi al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata EN 13240:2001 + A2:2004 + AC:2006 + AC:2007

STUFA LEGNA, a marchio commerciale EDILKAMIN, denominate BIG, GLAM, LUX, VIP

N^ di SERIE: Rif. Targhetta dati Dichiarazione di prestazione (DoP EK n^082 ): Rif. Targhetta dati

Altresi dichiara che:

le stufe a legna BIG, GLAM, LUX, VIP rispettano i requisiti delle dirittive europee:

2006/95/CE - Direttiva Bassa Tensione

2004/108/CE - Diretiva Compatabilità Elettromagnetica

EDILKAMIN S.p.a. declina agli responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifiche effettuate non da personale EDILKAMIN perché autorizzazione della scrivente.

Serie di stufe per la combustione della legna con produzione di aria calda.

Le stufe sono costruite con frontale interamente in ghisa, nella struttura del focolare è in acciaio di forte spessore.

L'intero focolare è rivestito in ECOKERAM® uno speciale refrattario ottenuo per colata.

Tutti i modelli sono dotati di iniezione di aria secondaria e terziaria quest'ultima inviata per la pulizia del vetro.

Lo scarico dei fumi cui avvenire superiormente o dal retro, per agevolare al massimo l'installazione.

La regolazione dell'aria di combustione avviene secondo due differenti modalità di funzionamento:

- AUTOMATICO

- MANUALE

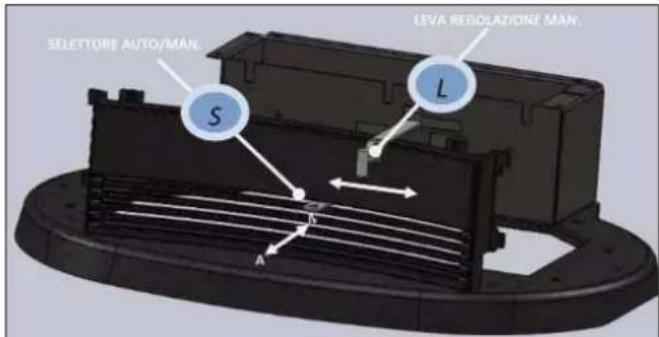

Sulla griglia inferiore delle stufe sono presenti due comandi: -selettore di modalità "automatica" (S).

• leva per la regolazione in modalità "manuale" (L).

Modalità manuale:

Posizione are il selettore "S" in modalità MANUALE ossia totalmente inserito nella griglia in ghisa; la leva di regolazione "L" regolarà la quantità d'aria e quando l'intensità della fi amma da un minimo (leva posizionata sulla sinistra) ad un massimo (leva posizionata sulla destra).

Modalità automatica:

Posizione are il selettore "S" in modalità AUTOMATICA ossia extraendolo totalmente alla griglia; la leva "L" dovrà essere portata totalmente a sinistra.

In tal modo, la stufa regolera automaticamente l'intensità della fi amma in base alla temperatura del focolare, grazie ad una valvola termostatica: ad esempio in accensione, con focolare freddo, la valvola fara entrare nel focolare la quantità massima di aria per agevolare esta fase; all'augmente della temperatura del focolare, la valvola via via diminuira la quantità di aria, evitando surriscaldamenti del locale di installatione e quando unccessivo ed inutile consumo di legna."

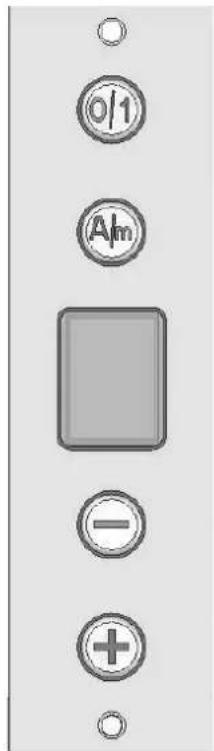

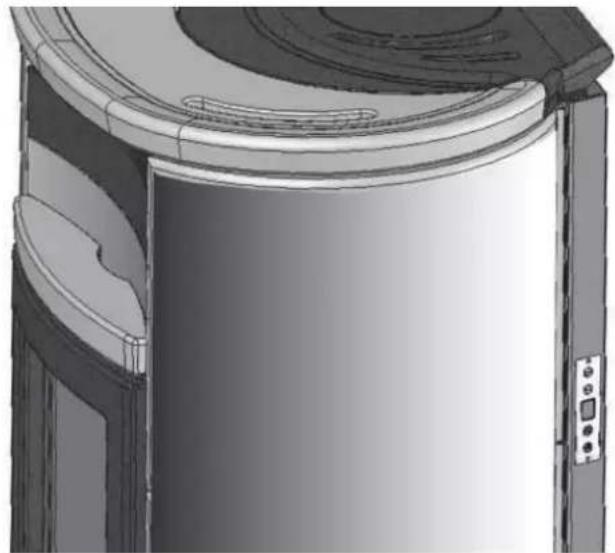

Le stufe sono dotate di ventilatore da 800m^3 /h regolabile dal pannello sinottico. In quello modo è possibile canalizzare l'aria calda, in modo da veicolarla per riscaldare locali adiacenti a quello d'installazione.

Sul retro delle stufe sono presenti due bocchetti 10 cm maschio per il collegamento della canalizzazione aria calda.

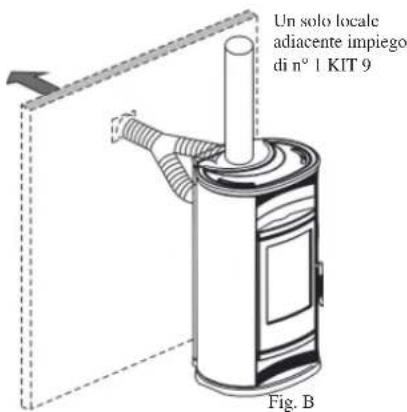

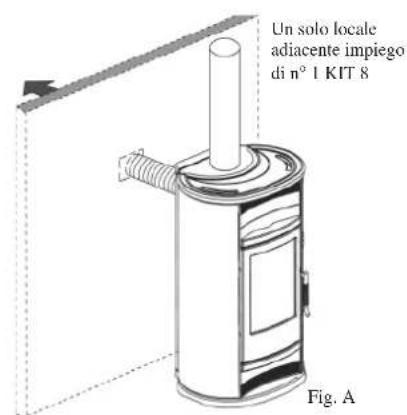

Per riscaldare solo il locale adiacente è possibile utilizzare il KIT 8 o il KIT 9.

• Utilizzando il Kit 8 parte dell'aria calda viene immessa nel locale adiacente e parte nel locale di installmente (fig. A).
• Utilizzando il Kit 9 tutte l'aria calda prodotta viene immessanel locale adiacente (fi g.B).

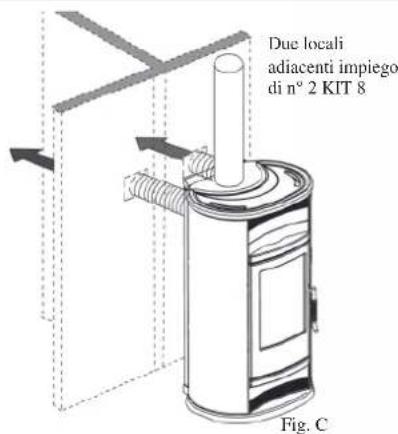

Per riscaldare due locali adiacenti e necessario utilizzare n^ 2 KIT 8 (fi g. C)

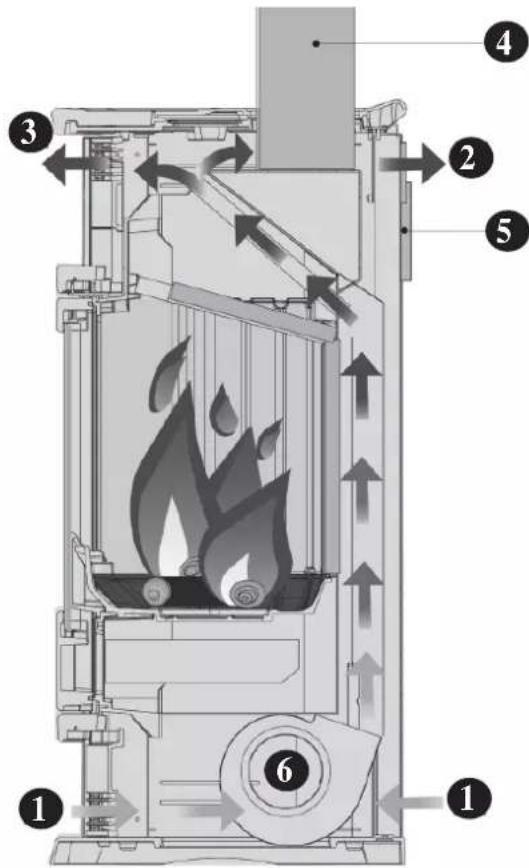

SCHEMA CIRCOLAZIONE ARIA CALDA

1) accesso aria
2) uscita aria calda canalizzabile nei locali adiacenti
3) uscita aria calda in ambiente
4) uscita fumi superiore
5) uscita fumi posteriori
6) ventilatore aria calda

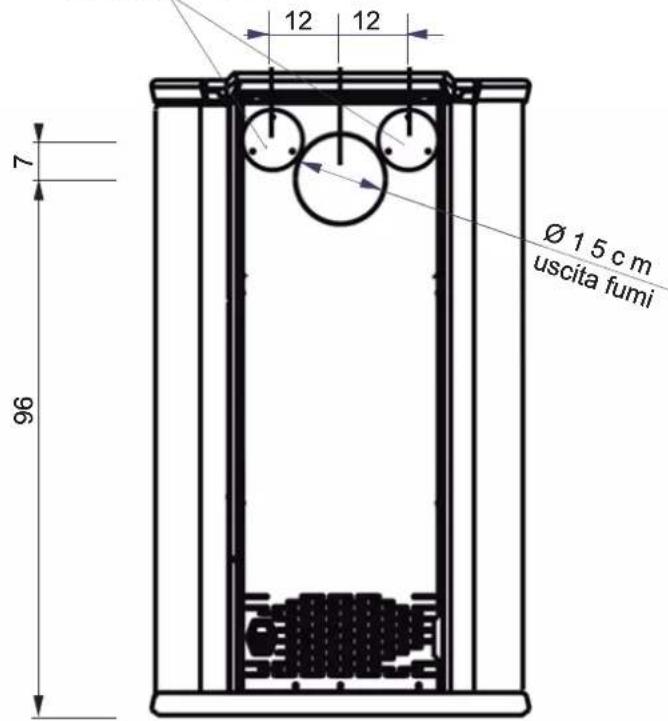

DIMENSIONE FINTURE

• BIG: ceramicica bianco panna, rossa, cuoio.
• GLAM: pietra ollare
• LUX: acciaio verniciato grigio.
• VIP: ceramicica bianco panna, rossa, cuoio.

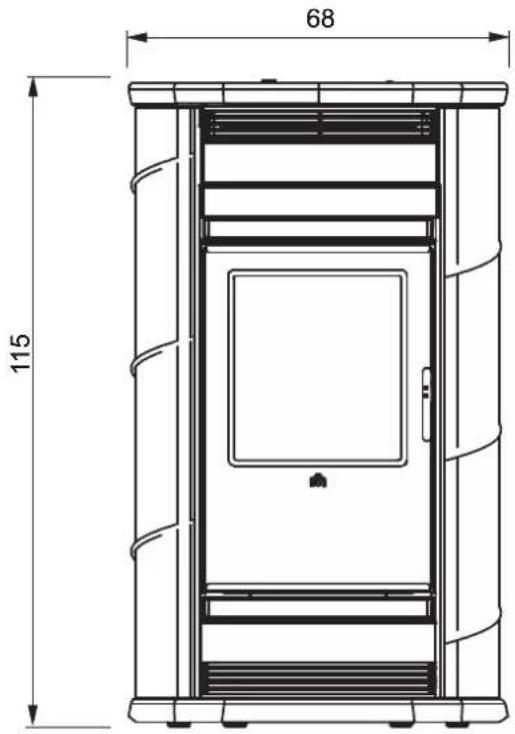

FRONTE RETRO

canalizzazione
aria calda 10 cm

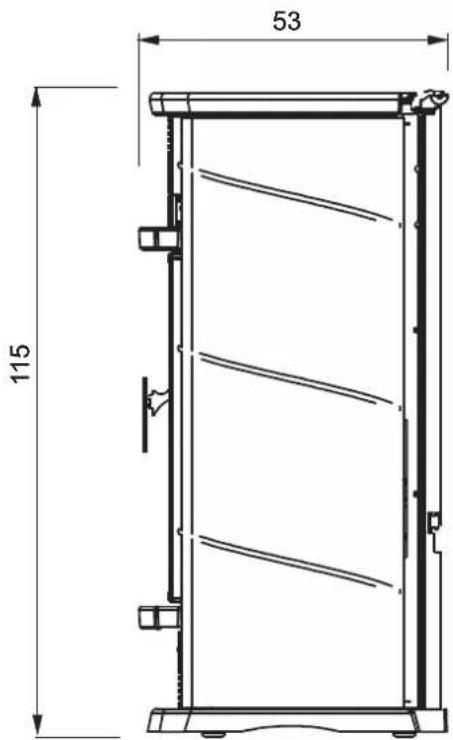

FIANCO

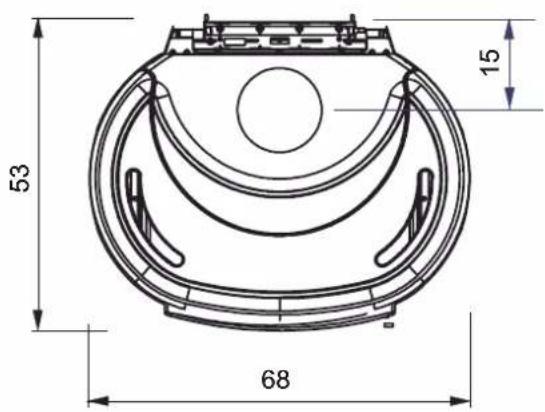

PIANTA
MISURE VALID PER I 4 MODELLI

SCARICO FUMI

CANNA FUMARIA

• Prima del posizionamento della stufa, bisogna controllare che la canna fumaria sia idonea. Il buon funzionamento dell'eventuale vecchia cucina economica o stufa, collegiate alla stessa canna fumaria, non sottintende il buon funzionamento della nuova.
• Nell'installare la stufa, dovr èssere tenuta presente la posizione della canna fumaria in modo da evitare canali da fumo con percorsi non corretti; le dimensioni della canna fumaria dovranno essere conformi a quanto indicate nella presente scheda tecnica. E' consigliabile l'uso di canne fumarie coibentate, in acciaio inox di sezione circolare, con pareti interne a superfi cie liscia. La sezione della canna fumaria dovrà mantenersi costante per tutte la sua lunghezza (si consiglia una lung. min. di 3,5÷ 4m
• E' opportuno prevedere, alla base della canna fumaria, una camera di raccolta per incombusti ed eventuali condense.
• Canne fumarie fatiscenti, costruite con materiale non idoneo (amianto, acciaio zincato, acciaio corrugato, ecc... con superfici cie interna ruvida e porosa) sono fuorilegge e pregiudicano il buon funzionamento della stufa.
• La canna fumaria deve essere predisposta ad uso esclusivo della sola stufa (non puo ricevere lo scarico di altri focolari di alcun tipo)
• Un perfetto tiraggio è dato soprattutto da una canna fumaria libera da ostacoli quali: strozzature, percorsi orizzontali, spigoli; eventuali spostamenti di asse dovranno avere un percorso inclinato con angolazione massima di 45^ rispetto alla verticale (fig. 3).
• Qualora la canna fumaria che si vuole utilizzato per l'installazione fosse stata precedentemente utilizzata per altre stufe o caminetti, è necessario provvedere ad una accurata pulizia per evitare anomali funzionamenti e per scongiurare il pericolo di incendio degli incombusti precedentamente depositati sulle pareti interne.
• In condizioni di normale funzionamento la pulizia della canna fumaria deve essere effettuata almeno una volta all'anno.
• Il tiraggio della canna fumaria per un ottimale funzionamento dovrà create una depressione variabile da 0,12 a 0,2 mbar.
  Valori inferiori sono originare una fastidiosa fuoriuscita di fumo all'atto del caricamento della legna e produireccessivi depositi carboniosi; valori superiuri provocherebbbero una combustione troppo veloce con una diminuzione del rendimento termico. Per rientare in queste valori è suffi ciente atteneri alla tabella UNI 10683/2012.
• Nel caso di presenza di più canne fumarie sul fatto è opportuno che si trovino almeno a 2 metri di distanza tra loro e che il comignolo della stufa sovrasti gli altri di almeno 40~cm .
  Vedi norma UNI 10683/2012, capitolo relative alle distance e al posizionamento dei comignoli.

CANALE DA FUMO

Per canale da fumo si intende il condotto che collega il bocchettone uscita fumi della stufa con l'imbocco della cannafumaria. Il canale da fumo deve essere realizzato con tubi rigidi in acciaio o ceramicici, non sono ammessi tubi metallici fl essibili o in fi bro-cemento. Devono essere evitati tratti orizzontali o in contropendenza. Eventuali cambiamenti di sezione sono ammessi solo in corrispondenza dell'uscita alla stufa e non per esempio all'innesto nella canna fumaria. Non sono ammesse angolazioni superiori a 45^ (vedere fi gg. 1,2,3,4). In corrispondenza del punto di imbocco della canna di acciaio sul bocchettone uscita fumi della stufa, delve essere eseguita una sigillatura con mastice resistente ad alta temperature.

• Per controllare il fl usso dei fumi si consiglia di installare una serranda sul canale da fumo.

COMIGNOLO

Il comignolo deve essere del tipo antivento (per chiarimenti consultare il rivenditore) con sezione interna equivalente aQLa della canna fumaria e sezione di passaggio dei fumi in uscita almeno doppia di quella interna della canna fumaria. Per il suo corretto funzionamento riferirsi alla norma UNI 10683/2012.

DATI TECHNICI
Rendimento 70,3 %
Potenza utile 9,7 kW
Consumo orario combustibile 3,6 kg/h
Volume riscaldabile 255 m³
Peso BIG / con imballo 246 kg
Peso GLAM / con imballo 256 kg
Peso LUX / con imballo 227 kg
Peso VIP / con imballo 246 kg
Ø uscita fumi superiore/posteriore (maschio) 15 cm
Ø attacchi uscita aria calda (maschio) 10 cm
Presa aria locale installazione: maggiore di 200 cm²

1

2

3

4

MONTAGGIO RIVESTIMENTO BIG/VIP

MINUTERIA IN DOTAZIONE:

nr. 2 viti M6x25

nr. 2 viti M6x12

nr. 4 distanziali in silicone per top in ceramic

nr. 8 rondelle M6

nr. 2 bussole

nr. 16 distanziali in silicone per elementi in ceramic

nr. 2 piastrine fi ssaggio ceramiche

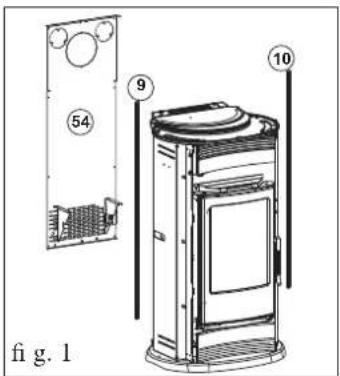

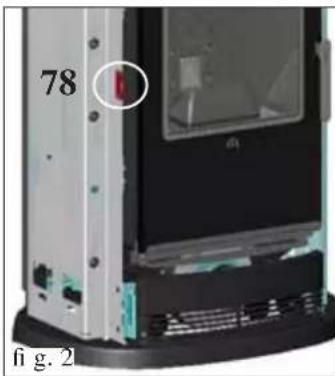

MONTAGGIOPIASTRELLE LATERALI (fig.1-2)

• Smontare il pannello posteriore (54) e i due profi li (9-10).
• Fissare le due piastrine (78) sui fi anchi zincati dove sono presenti tre fori (da utilizzare secondo i modelli).

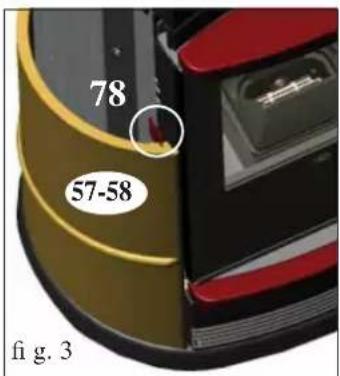

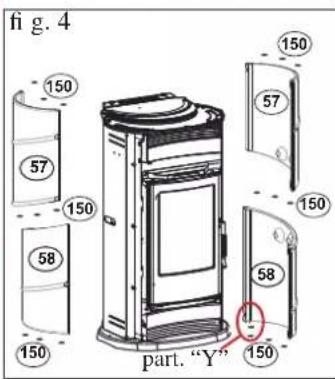

per il modello VIP (fi g. 3-4)

• La piastrina di sinistra deve essere fi ssata al foro centrale e superiore nelle la piastrina di destra deve essere fi ssata al foro centrale e inferiore.
• Calzare le piastrelle in ceramicica (57-58) sulle piastrine (78)
• Interporre 2 distanziali siliconati (150) nella parte posteriore tra il basamento in ghisa e la piastrella inferiore destra (58) vedi part. Y - fi g. 4.
• Per un corretto fi ssaggio della piastrella in ceramica laterale superiore destra e della piastrella in ceramica laterale inferiore sinistra è opportuno-agire sulle viti di regolazione di fermo presenti sui fianci zincati della struttura (fig. 5-6).
  Fianco dx (fig. 5): Regolare la vite di fissaggio in battuta alla piastrella in ceramica laterale superiore destra (57).

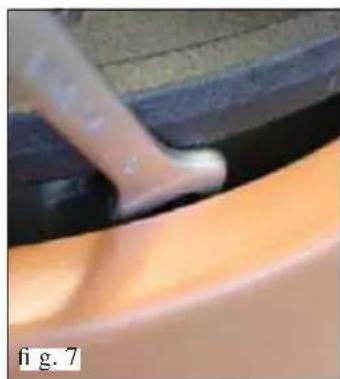

  Fianco sx (fig. 6): Rimuovere la piastrella in ceramica superiore sinistra (57) e regolare la vite di fi ssaggio in battuta alla piastrella in ceramica laterale inferiore sinistra (58).
• Rimontare la piastrella in ceramica superiore sinistra (57).

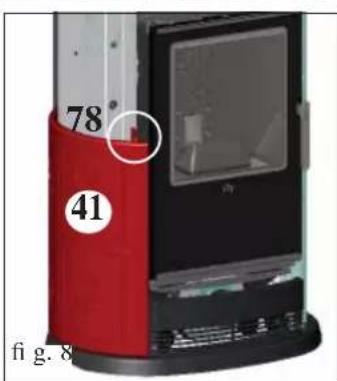

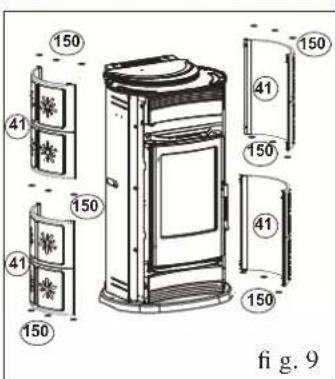

per il modello BIG (fi g. 8-9)

• La piastrina di sinistra deve essere fi ssata al foro centrale e inferiore nelle la piastrina di destra deve essere fi ssata al foro centrale e superiore.
• Calzare le piastrelle in ceramica (41) sulle piastrine (78)

NOTA: Le piastrelle esendo realizzate per colaggio, potrebbero risultare leggermente differenti in altezza l'une dall'altra. Per ovviare all'eventuale leggera variazione di altezza, è possibile interporre i distanziuali siliconati (150 - fi g. 4-9) sulla peraltro pregiudicare l'estetica della stufa.

• Rimontare i profi li (9-10) ed il pannello posteriore (54).

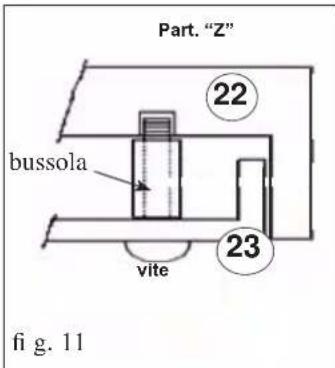

MONTAGGIO FRONTALINO SUPERIORE ANTERIORE BIG/VIP (fi g. 10-11)

• Posizione are il frontalino anteriore superiore in ceramicica (22) in appoggio al supporto frontalino (23) posizionato sopra l'antina.
• Fissare il frontalino con le 2 viti M6x25 (utilizzando chiave a brugola).

Prima di effettuare tale operazione è necessario après l'antina.

NOTA: Per un corretto montaggio del frontalino anteriore superiore (22) è necessario interporre fra diesso e il frontalino (23) la bussola fornita in dotazione, come indicate nel particolare “Z” a f.g. 11.

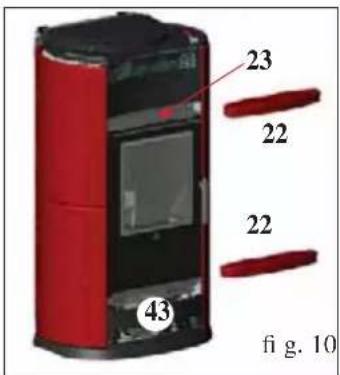

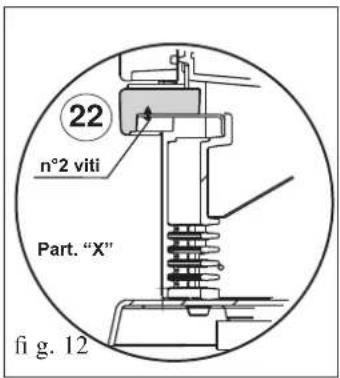

MONTAGGIO FRONTALINO INFERIORE ANTERIORE BIG/VIP (fig. 10-12)

• Svitare con la chiave a brugola in dotazione, le viti di fermo della griglia inferiore in ghisa (43) e rimuoverla.
• Posizione are il frontalino (22) e fi ssarlo con le 2 viti M6x12 (utilizzando chiave a brugola) come indicato nel particolare "X" a fi g. 12.

MONTAGGIO RIVESTIMENTO BIG/VIP

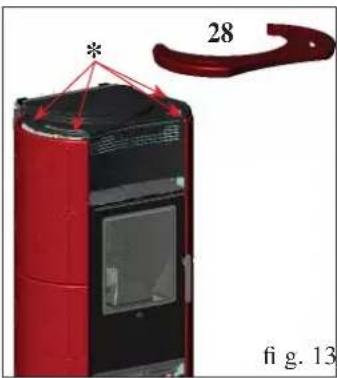

MONTAGGIO TOP IN CERAMICA BIG/VIP (fig. 13)

• Inserire i 4 distanziali per ceramicica (*) nei rispettivi 4 fori liberi del top in ghisa e appoggiare il top in ceramicica (28)
• Ove necessario apporre tra il distanziale in silicone e il top in ghisa una rondella.

NOTA:

• lo smalto rosso con cristallina, applicato sulla maiolica, cavilla uniformamente (screpolature) su tutte la superfi cie. Questa cavillatura non è un difetto ma una caratteristica dello smalto applicato su maiolica denominata "cracle".
• I particolare di ceramica, (maiolica) sono colati e smaltati manualmente e possono presentare piccole imperfezioni (piccoli avvallamenti o porosità dello smalto) che non ne pregiudicano la loro qualità, maanzi ne testimonia la lavorazione manuale.

MONTAGGIO RIVESTIMENTO LUX

MINUTERIA IN DOTAZIONE:

nr. 2 viti M6x25

nr. 2 viti M6x12

nr. 4 distanziali in silicone per ceramicica top

nr. 8 rondelle M6

nr. 2 bussole

La stufa viene segnata con i fi anchi laterali in metallo già montati, nelle i frontalini in ceramica superiore e inferiore (22) ed il top (28) sono imballati a parte e devono essere montati procedendo come segue:

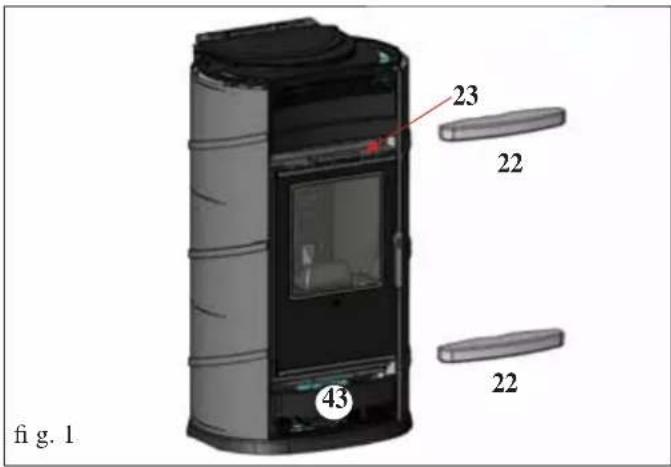

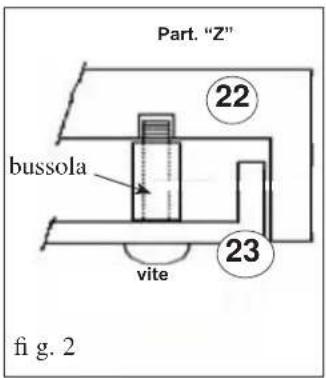

MONTAGGIO FRONTALINO SUPERIOR

ANTERIORE (fig. 1-2)

• Posizionare il frontalino anteriore superiore in ceramicica (22) in appoggio al supporto frontalino (23) posizionato sopra l'antina.
• Fissare il frontalino con le 2 viti M6x25 (utilizzando chiave a brugola)

Prima di effettuare tale operazione è necessario après l'antina.

NOTA:

Per un corretto montaggio del frontalino anteriore superiore (2-2) è necessario interporre fra diesso e il frontalino (23) la bussola fornita in dotazione, come indicate nel particolare "Z" a fi g. 2.

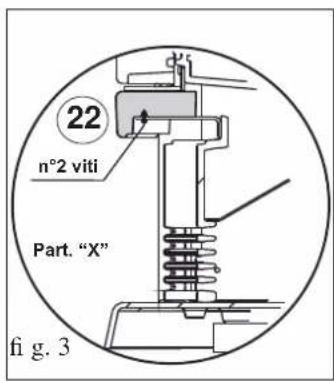

MONTAGGIO FRONTALINO INFERIORE ANTERIORE (fig. 1-3)

• Svitare con la chiave a brugola in dotazione, le viti di fermo della griglia inferiore in ghisa (43) e rimuoverla.
• Posizione are il frontalino (22) e fi ssarlo con le 2 viti M6x12 (utilizzando chiave a brugola) come indicato nel particolare "X" a fi g. 3.

MONTAGGIO TOP IN CERAMICA (fig. 4)

• Inserire i 4 distanziali per ceramica (*) nei rispettivi 4 fori liberi del top in ghisa e appoggiare il top in ceramica (28)
• Ove necessario apporre tra il distanziale in silicone e il top in ghisa una rondella in dotazione.

INSTALLAZIONE

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparecchio. In Italia fare riferimento alla norma UNI 10683/2012, nonché ad eventualiindicazioni regionali o delle ASL locali.

E' indispensable comunique fare riferimento alle leggi vigenti nelle singole nazioni. In caso di installatione in condominio, chiedere parerepreventivo all'amministratore.

VERIFICA DI COMPATIBILITA' CON ALTRI DISPOSITIVI

La stufa NON deve essere installata nello stesso ambiente in cui si trovano apparente da riscaldamento a gas del tipo B (es. caldaie a gas, stufe e apparente asserviti da cappa aspirante) in quanto la stufa potrebbe mettere in depressione l'ambiente compromettendo il funzionamento di tali apparente oppure esserne influenzata.

DISTANZE DI SICUREZZA ANTICENDIO

La stufa deve essere installata nel rispetto delle seguenti condi-zioni di sicurezza:

• distanza minima sui lati e sul retro di 20cm dai materiali infi ammabili.

• davanti alla stufa non possono essere collocati materiali infi ammabili a meno di 80~cm

Se non risultasse possibile prevedere le distanze sopra indicate, è necessario mettere in atto provvedimenti tecnici ed edili per evitare agli rischio di incendio.

In caso di collegamento che risulti a contatto con parete in legno o altre materiale infi ammabile, è necessario coibentare adeguatamente il tubo di scarico fumi.

PRESA ARIA ESTERNA

Per reintegrare l'ossigeno bruciato e per assicurare un adeguato fl usso di aria di combustione è necessario che il locale d'installazione della stufa sia dotato di idonea presa d'aria esterna con una superfi cie passante di almeno 200cm^2 (Ø 16).

SERRANDA FUMI

La serranda deve essere facilemente manovrabile e la sua posizione deve potersi distinguere dall'esterno,tramite la manopola di regolazione. La serranda deve rimanere fi ssa nella posizione predisposta e non deve potersi chiudere automaticamente.

La serranda fumi NON deve poter chiudere totalmente la sezione della canna fumaria ma bensi garantire la permanenza di una aperture minima pari al 3% della sezione stessa, e in agli caso almeno pari a 20~cm^2

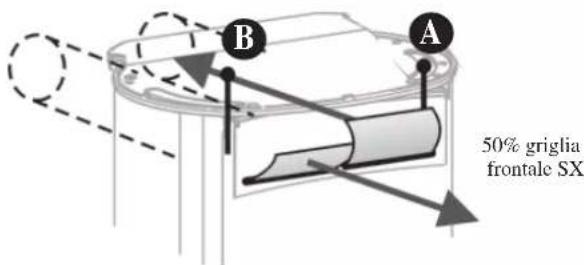

REGOLAZIONE CANALIZZAIZIONE

Sul retro delle stufe sono presenti n^2 bocchetoni per la canalizzazione dell'aria calda.

Ogni bocchettone può inviare aria calda ad un locale adiacente tramite n° 1 KIT 8 per uscita, oppure entrambi possono inviare aria allo stesso locale adiacente tramite n° 1 KIT 9 (utilizzato di una sola griglia d'aria per immissione aria in ambiente).

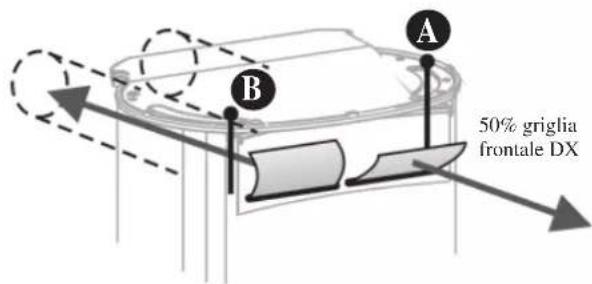

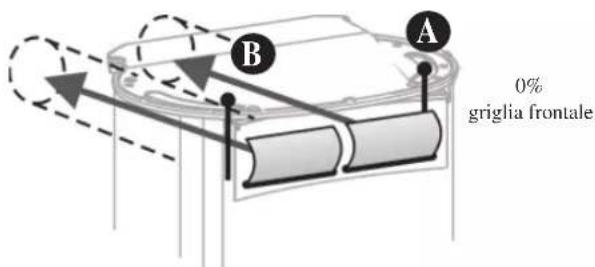

Per gestire I'invio dell'aria di riscaldamento tramite i due bocchetoni posteriori (vedi pag. 4)utilizzare:

• Il dato a leva B per il bocchettone di DX
• Il dato a leva A per il bocchettone di SX.

NB. le leve dei comandi A e B devono essere azionate solo tramite il quanto termico in dotazione in quanto posso riscal-darsi notevolmente.

Esistono diverse alternative per la distribuzione dell'aria di riscaldamento.

100% canalizzata
SX chiuso - DX chiuso
50% canalizzata SX
SX chiuso - DX aperto

50% canalizzata DX
SX aperto - DX chiuso

0% canalizzata
SX aperto - DX aperto

ISTRUZIONID'USO

NOTA sul combustible: legna

Per il buon funzionamento della stufa, è necessario che si bruci legna asciutta, e con umidità massima del 20%.

Attenzione: in esercizio, alcune parti della stufa raggiungono alte temperature; pertanto è consigliabile tenere sotto controlo i bambini.

La stufa è un appearechio concepito per funzionare unicamente a portello chiuso.

La diffusione del calorie avviene contemporaneamente per irraggiamento e per convenzione.

Utilizzato l'appostoizzatoo in dotazione per aprire la porta e per agire sulle regolazioni.

PRIMA ACCENSIONE

Eventuali odori sgradevoli o fumi sono causati dall'evaporazione o dall'essiccamento di alcuni materiali utilizzati nella fabbricazione.

Tale fenomeno tenera a protrarsi per quale giorno fi no a svanire.

Per l'accensione procedere come segue: immettere nel focolare carta con una piccola quantità di legna sottile e ben stagionata, in modo che sviluppi il più possibile la fi amma.

N.B.: per accendere il fuoco non usare mai alcohol, benzina, kerosene o altri combustibili liquidi.

Tenere gli stessi lontano alla stufa.

Non usare zollette accendi fuoco derivate dal petrolio o di origine chimica: possono arrecare gravi danni alle pareti del focolare.

Utilizzare esclusivamente zollette accendi fuoco di tipo ecologico.

Cariche excessive (oûtri 3,5kg / h) o fi amme troppo intense possono danneggiare il vano focolare.

TIPO COMBUSTIBLE

La stufa va alimentata con legna preferibilmente di faggio/betulla ben stagionata, nella quantità indicata sulla tabella tecnica.

Ciascun tipo di legna possiedeATTERISTICHE diverse che influenzano anche il rendimento della combustione.

La resa nominale della stufa dichiarata in kW, si ottiene bruciando la corretta quantità di legna.

Combustible e potenza calorica

La combustione è stata ottimizzata dal punto di vista tecnico, sua per quanto riguarda la concezione del focolare e della relativa alimentazione d'aria, sua per quanto concerne le emissioni.

Vi invitiamo a sostenere il nostro impegno a favore di un ambiente pulito osservando leindicazioni qui di seguito riportate circa l'uso di materiali combustibili che non contengono e non producono sostanze nocive.

Quale combustibile,utilizzate unicamente legna naturale estagionata,oppure bricchette di legno.

La legna umida, fresca di taglio o immagazzinata in modo inadeguato presente un alto contento d'acqua, pertanto brucia male, fa fumo e produce molto calore.

Utilizzate solo legna da ardere con stagionatura minima di due anni in ambiente aerato e asciutto.

In tal caso il contento d'acqua risulterà inferiore al 20% del peso.

In quello mode risparmietere in termini di materiale combustibile, in quanto la legna stagionata ha un potere calorico decisamente superiore.

Nonutilizzate mai combustibili liquidi quali benzina,alcool o similari.

Nonbruciateirifi uti.

N.B. La legna stagionata ha un potere calorifico di circa 4 kWh/kg,mente la legna fresca ha un potere calorico di soli 2kWh / kg

Quindi per ottenera la stessa potenza calorica occorre il doppio del combustibile.

	Contenuto acqua g/kg di legna	Potrec calorifico kWh/kg	Maggior consumo legna %
Molto stagionata 100 4,5	0
2 anni stagionatura 200	4 15
1 anno stagionatura 350	3 71
Legna tagliata di fresco	500 2,1 153

ATTENZIONE: Se il focolareiene alimentato con una quantità di combustibileecessiva o con un combustibile inadequato, si va incontrato al pericolo di surriscaldamento con seguenti danni al prodotto.

ISTRUZIONI D'USO

PANNELLO SINOTTICO

Accensione/Spegnimento: spingendo il pulsante per 3 secondi, il sistema, se spento, si accende e viceversa

Automatico/Manuale: spingendo brevamente il pulsante, si passa dall'une alla altra modalità

Decremento: diminuise la potenza di ventilazione in modalità manuale (da 9 ad 1)

Incremento: augmenta la potenza di ventilazione in modalità manuale (da 1 a 9)

MODALITA DI FUNZIONAMENTO

Ilsystemadiventilazioneforzatapuooperareindued modalita:

- Automatico

Onde evitare di smuovere aria fredda in ambiente, la ventilazione in modalità automatica ha inizio se la temperatura dell'aria stessa registrata alla sonda, è superiore a 50^ .

Sotto tale soglia, il display visualizzera la lettera "A", quando una volta attivata la ventilazione, il display visualizzera una simplice animazione grafi ca.

La potenza di ventilazione variera da 11% a 99% proporzionalmente all'aumento di temperatura nel Campo 40^ - 220^

- Manuale

In modalità manuale è possibile impostare la potenza di ventilazione desiderata da 1 a 9.

Le potenze, in percentuale del massimo, che corrispondono ad agli singolo livllo sono le seguenti:

V1: 11%

V2: 22%

V3: 33%

V4: 44%

V5: 55%

V6: 66%

V7: 77%

V8: 88%

V9: 99%

Sotto i 40^ il ventilatore si spegne, ma quando la temperatura sale di nuovo sopra i 40^ , il ventilatore si portera al valore dell'ultima potenza utilizzata.

A temperatura superiore a 150^ , la potenza rimarra a 99% .

NOTABENE

Specnendo ciaccendendo il sistema, rimane in memoria l'ultimo livello di potenza di ventilazione.

Posizione del pannello sinottico

MANUTENZIONE

Scarico dellacene

E' opportuno effettuare lo scarico a stufa fredda, ad esempio!.
ogni mattina prima dell'accensione.

Il cassetto della cenere che si trova sotto la porta del focolare deve essere assolutamente svuotato non appena la cenere raggiunge il colmo, poiché potrebbe causare il surriscaldamento della griglia in ghisa del focolare e ostacolare il passaggio dell'aria di combustione.

Si consiglia comunique un frequente svuotamento del cassetto per favorire una regolare immissione di aria di combustione.

Pulizia del vetro

Per pulire la superfici cie interna del vetro utilizzato l'apposto detergente GLASSKAMIN reperibile presso i rivenditori. Non pulire il vetro a caldo durante il funzionamento della stufa!

N.B.: il vetro ceramico resiste alle alte temperature, ma è fragile, quando evitare gli urti.

Pulizia delle parti esterne

Il rivestimento in ceramica deve essere pulito con un detergente delicato e con un panno umido.

Non bagnare con acqua fredda quando il rivestimento è caldo perché lo shock termico potrebbe provocare danneggiamenti.

Pulizia della canna fumaria

Va fatta prima della stagione di utilizzo e agli qualvolta si noti che all'interno si via formato uno strato di fuliggine e catramina, sostanza fácilmente infi amabile.

Le incrostazioni, quando raggiungono uno spessore di 5 - 6 mm, in presenza di elevate temperature e di scintille, possono incendiarsi con gravi consequencesa via per la canna fumaria che per l'abitazione.

Si consiglia pertanto di effettuare la pulizia almeno una volta all'anno.

IN CASO DI INCONVENIENTI

Premesso che la quasi totalità degli inconvenienti è sovente frutto di leggere disattenzioni e/o installazioni non a regola d'arte, riportiamo qui di seguito come intervenire nei casi più frequenti.

1) In caso di fuoriuscita di fumo alla bocca del focolare, verifi care se:

La serranda fumi è suffi cientsamente aperta.

La leva di regolazione ingresso aria è suffi cientamente aperta. L'installazione è corretta (canale da fumo, canna fumaria, comignolo).

La legna impiegata è asciutta.

2) Nel caso la combustione risultta incontrlata, verifi care se: La serranda fumi è troppo aperta.

Le guarnizioni di tenuta del portello del focolare sono integre.
Lo sportello del focolare è chiuso bene.

3) Nel caso il vetro si sporca rapidamente, verifi care se:

La legna utilizzata è asciutta.

Comunque considerare che dopo alcune ore di funzionamento ènormale che sul vetro si formi un leggero strato di fuliggine.

4) Nel caso di display spento, verifi care:

Il fusibile che si trova all'interno del regolatore.

(in caso diizzato, all'interno del regolatore stesso è disponibile un fusibile di riserva)

Nel caso di non risoluzione degli inconvenienti, contattare il centro assistenza di zona o il rivenditore.

OPTIONAL

KIT 8 per la canalizzazione aria calda (cod. 297360 - vedi dettagli a pag. 3).

KIT 9 per la canalizzazione aria calda (cod. 299440 - vedi dettagli a pag. 3).

ACCESSORI PER LA PULIZIA

GlassKamin (cod. 155240)

Utile per la pulizia del vetro ceramicico.

Bidone aspiracenere sensa motore (cod. 275400)
Utile per la pulizia del focolare.

(dautilizzare in abbinamento ad un aspirapolvere domestico)

Dear Sir/Madam

Il comignolo deve essere del tipo antivento (per chiarimenti consultare il rivenditore) con sezione interna equivalente aQLa della canna fumaria e sezione di passaggio dei fumi in uscita almeno doppia di quella interna della canna fumaria. Per il suo corretto funzionamento riferirsi alla norma UNI 10683/2012.
