Tipo di prodotto	Termostufa a legna
Marca	Edilkamin
Modello	Klima
Combustibile	Legna naturale secca (umidità <20%)
Potenza utile	19,7 kW
Potenza resa all'acqua	11,6 kW
Potenza resa all'ambiente	8,1 kW
Rendimento globale	80,7 %
Temperatura dei fumi	225 °C
Contenuto d'acqua	40 L
Consumo massimo di legna	5,5 kg/h
Tiraggio minimo	12 Pa
Pressione massima di esercizio	1,5 bar
Peso (base, imballaggio compreso)	275 kg
Diametro uscita fumi	15 cm
Volume di riscaldamento indicativo	515 m³
Alimentazione elettrica (regolatore)	230 Vac, 50/60 Hz
Materiale del focolare	Acciaio spesso
Materiale della porta	Ghisa con vetro ceramico
Rivestimento esterno	Ceramica
Tipo di installazione	Vaso aperto o vaso chiuso (versione CS)
Funzioni principali	Riscaldamento centrale e produzione di acqua calda sanitaria (con kit)

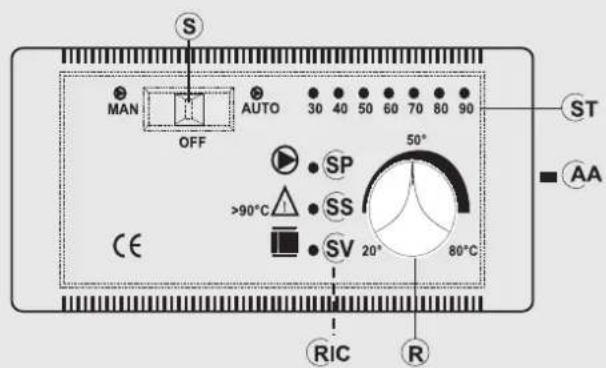

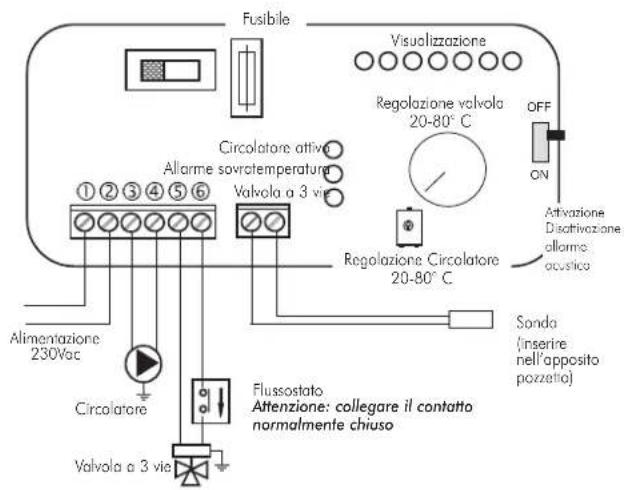

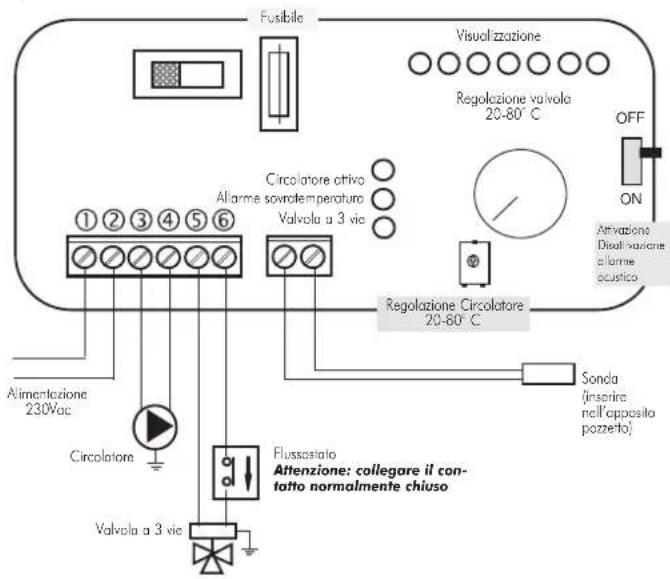

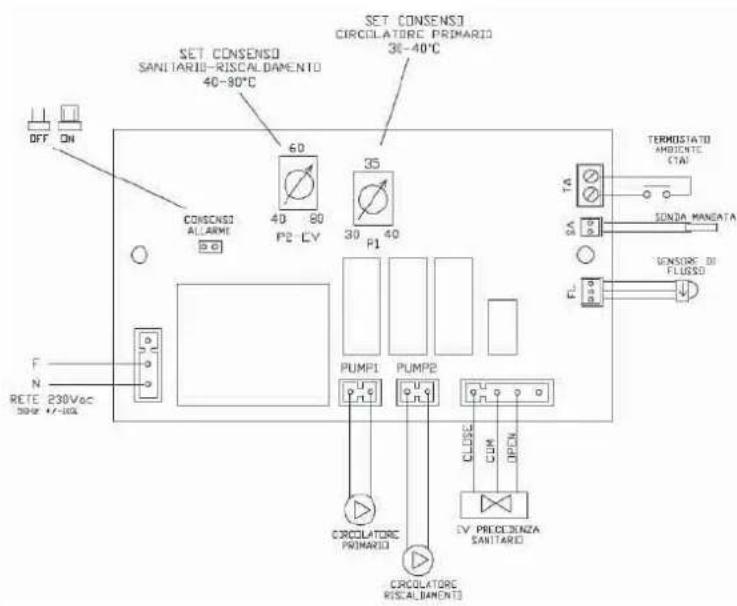

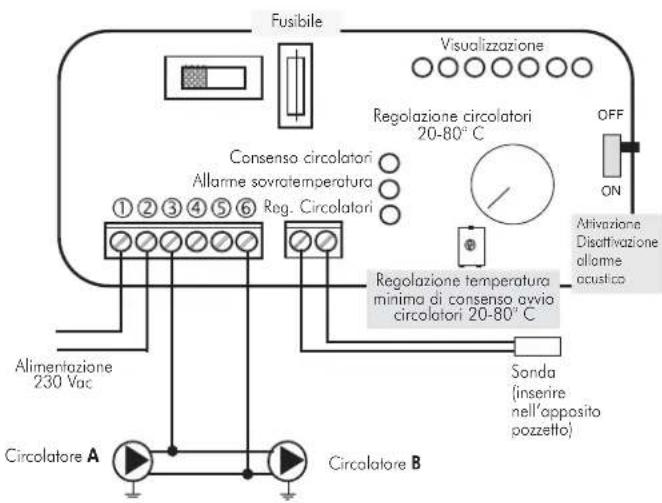

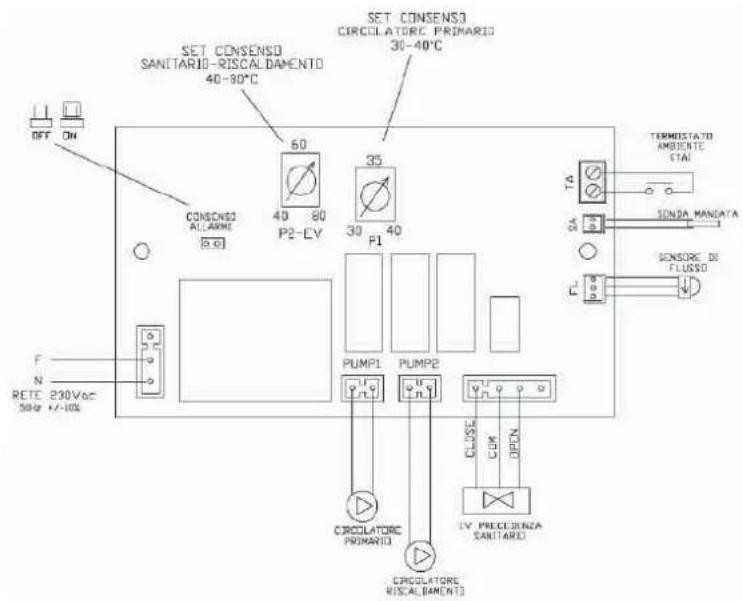

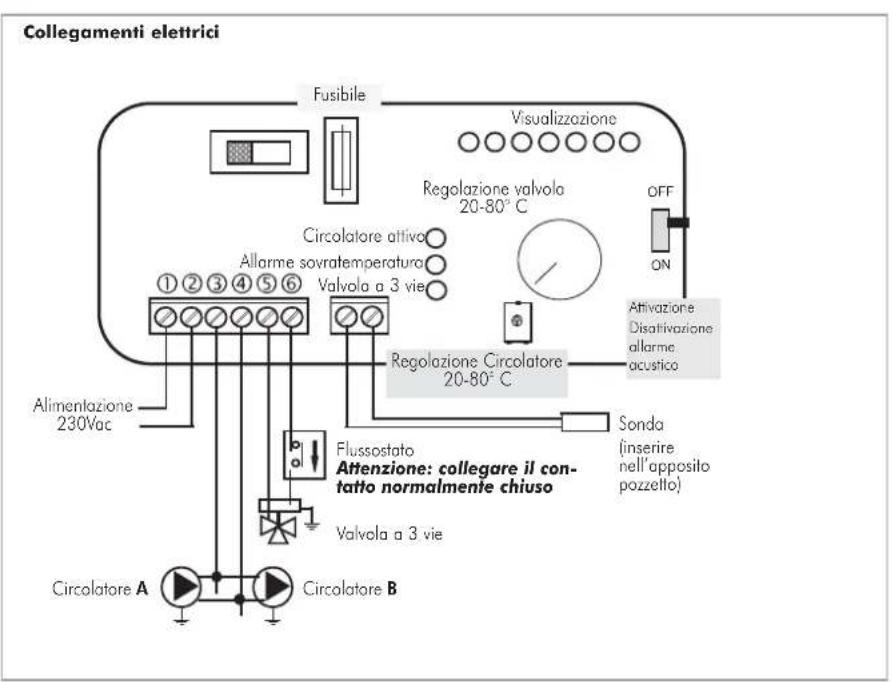

Regolazione	Elettronica con termostato, valvola a 3 vie, pompa
Manutenzione ordinaria	Pulizia del vetro a freddo, aspirazione delle ceneri
Sicurezza	Valvola di scarico termico, allarme surriscaldamento, arresto automatico

Domande frequenti - Klima EDILKAMIN

Quale combustibile utilizzare nella stufa Edilkamin Klima?

Utilizzare esclusivamente legna naturale secca con umidità inferiore al 20% (legna stagionata almeno 2 anni). Non utilizzare mai combustibili liquidi, rifiuti o brichette chimiche.

Si può far funzionare la stufa senza acqua nell'impianto?

No, la stufa non deve mai funzionare senza acqua. Un'accensione a secco danneggerebbe irreparabilmente la termostufa.

Qual è la potenza della stufa Klima e il suo consumo di legna?

La potenza utile è di 19,7 kW. Il consumo massimo di legna è di 5,5 kg/h.

Come installare la termostufa Klima?

L'installazione deve essere eseguita da un tecnico autorizzato conformemente alla Legge 46/90. Rispettare le distanze di sicurezza: 80 cm sui lati, 20 cm sul retro, e prevedere una presa d'aria di almeno 200 cm² nella stanza.

Si può utilizzare la stufa per produrre acqua calda sanitaria?

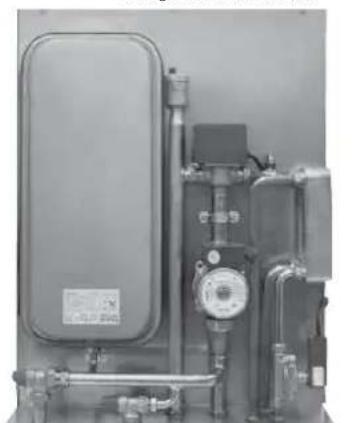

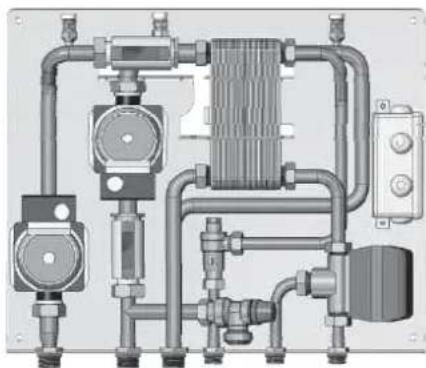

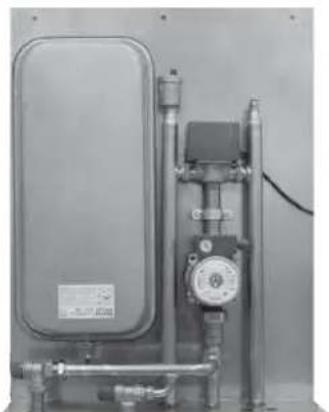

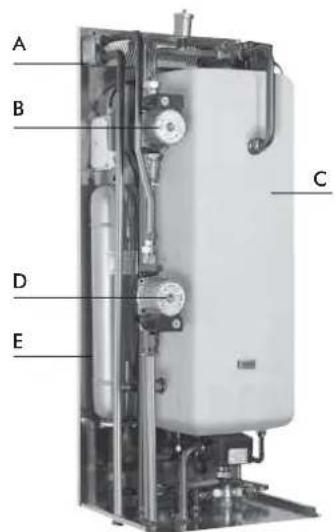

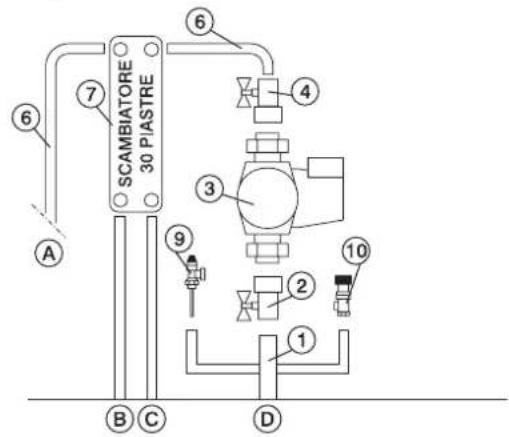

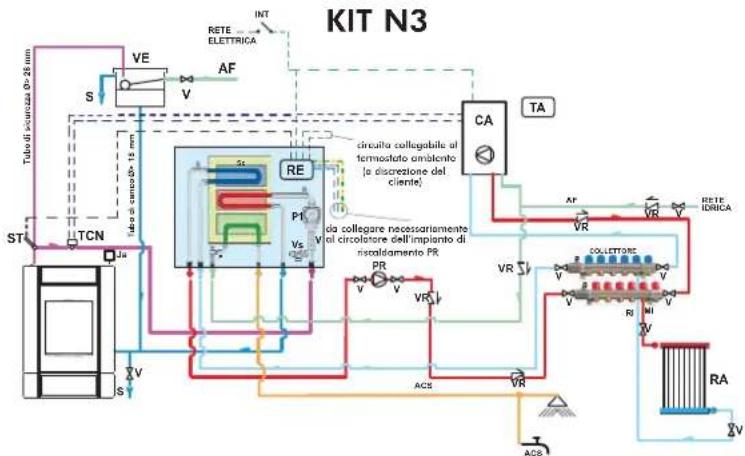

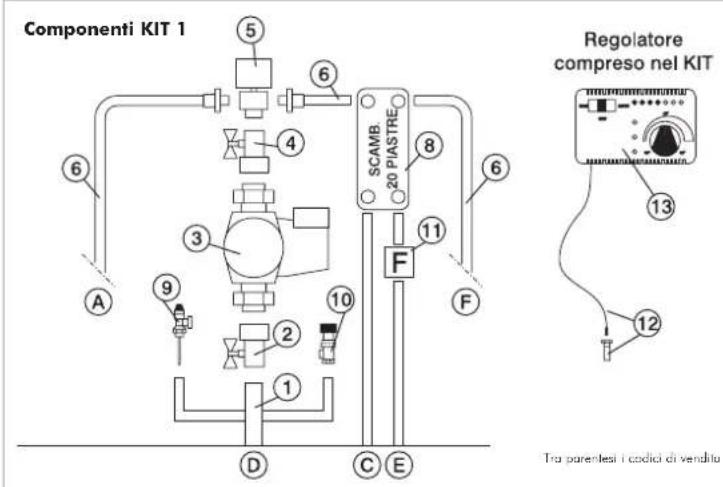

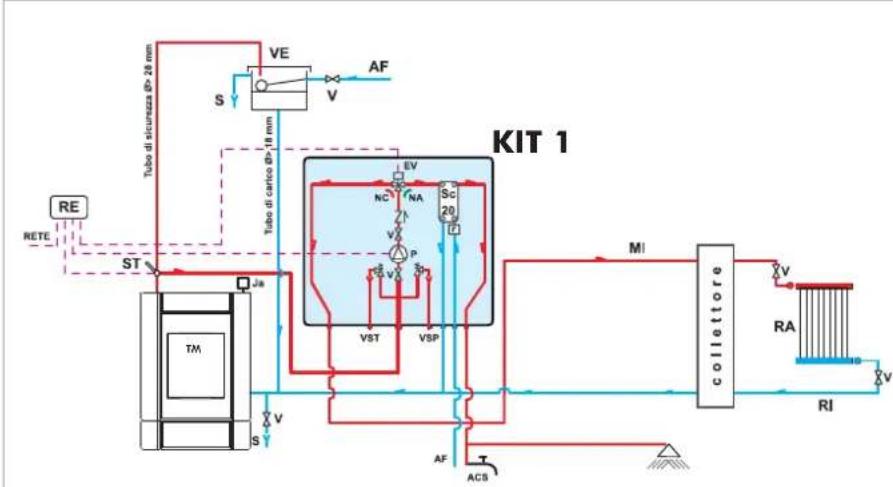

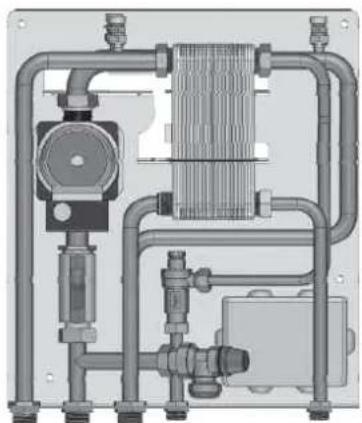

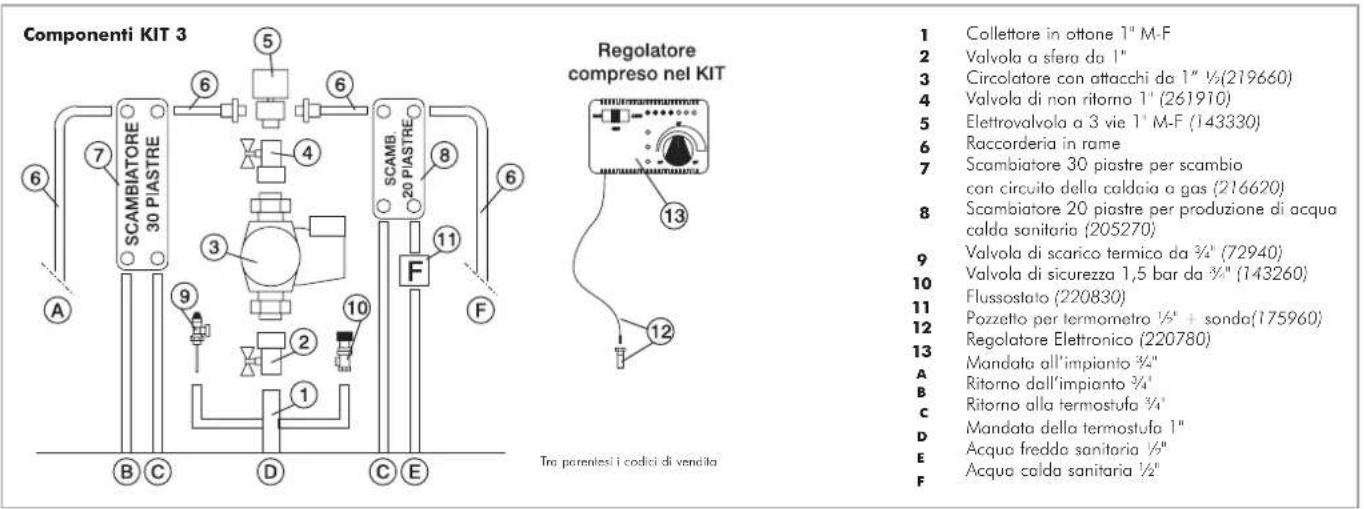

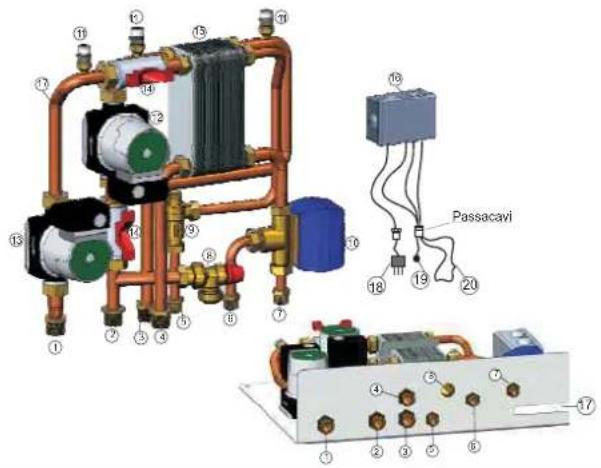

Sì, con i kit opzionali Edilkamin (Kit 1, 3, N3, N3 BIS, 6). Ciò riduce la potenza disponibile per il riscaldamento centrale.

Come pulire il vetro della stufa?

Pulisci il vetro a freddo con un panno e un prodotto speciale come GlassKamin. Non pulire mai a caldo.

Con quale frequenza bisogna spazzare il condotto dei fumi?

Fai spazzare il condotto almeno una volta all'anno da un professionista. In caso di uso intensivo, ogni 3 mesi.

Cosa fare in caso di surriscaldamento (temperatura dell'acqua >90°C)?

L'allarme sonoro si attiva. Attendere che la temperatura scenda sotto 80°C. Aprire un rubinetto di acqua calda per accelerare il raffreddamento. Verificare il regolatore elettronico.

Quali sono i diametri di raccordo idraulico?

La mandata e il ritorno sono in 1 pollice. I raccordi per il vaso e le valvole sono generalmente in 3/4 o 1 pollice a seconda del kit.

La stufa Edilkamin Klima può essere installata in una casa già dotata di caldaia a gas?

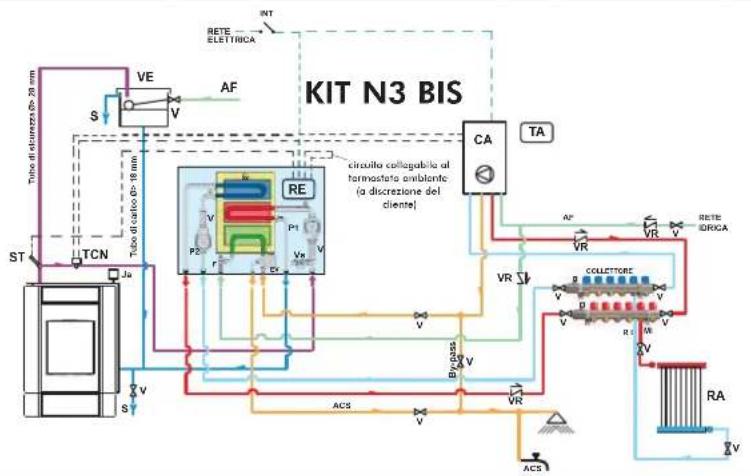

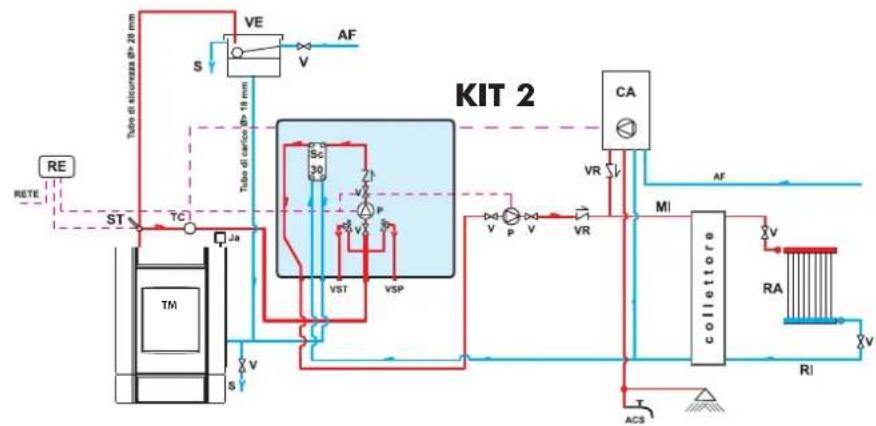

Sì, con i kit appropriati (Kit 2, 3 o N3 BIS) che integrano uno scambiatore a piastre per accoppiare i due sistemi. Consultare un installatore.

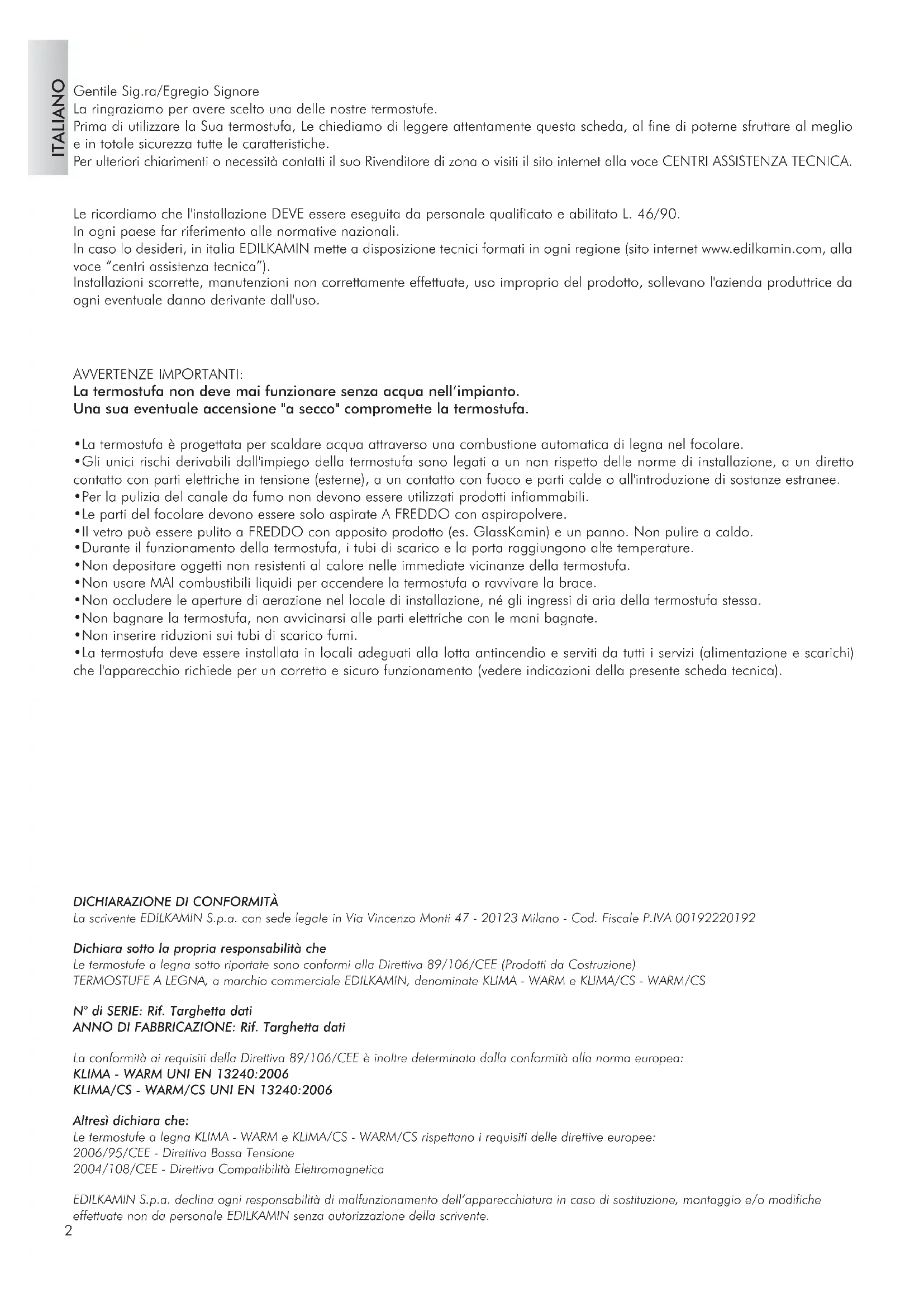

MANUALE UTENTE Klima EDILKAMIN

I Installazione, uso e manutenzione pag. 2

Le ricordiamo che l'installazione DEVE essere eseguita da personale qualificato eabilitato L. 46/90.

In anni paese far riferimento alle normative nazionali.

In caso lo desideri, in italia EDILKAMIN mette a disposizione tecnici formati in agli regione (sito internet www.edilkamin.com, alla voce "centri assistenza tecnica").

Installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da agli eventuale danno derivante dall'uso.

AWERTENZE IMPORTANTI:

La termostufa non deve mai funzionare alla acqua nell'impianto.

Una sua eventuale accensione "a secco" promesse la termostufa.

La termostufa è progettata per scaldare acqua atraverso una combustione automatica di legna nel focolare.
Gli unici rischi derivabili dall'impiego della termostufa sono legati a un non rispetto delle norme di installment, a un diretto contatto con parti elettriche in tensione (esterne), a un contatto con fuoco e parti calde o all'introduzione di sostanze estranee.
- Per la pulizia del canale da fumo non devono essere utilizzati prodotti infiammabili.
- Le parti del focolare devono essere solo aspirate A FREDDO con aspirapolvere.
Il vetro puo essere pulito a FREDDO con apposto prodotto (es. GlassKamin) e un panno. Non pulire a caldo.
- Durante il funzionamento della termostufa, i tubi di scarico e la porta raggiungono alte temperature.
Non depositare oggetti non resistenti al calore nelle immeditate vicinanze della termostufa.
Non usare MAI combustibili liquidi per accendere la termostufa o ravivare la brace.
Non occludere le aperture di aerazione nel locale di installatione, ne gli ingressi di aria della termostufa stessa.
- Non bagnare la termostufa, non avvincarsi alle parti elettriche con le mani bagnate.
Non inserire riduzioni sui tubi di scarico fumi.
- La termostufa deve essere installata in locali adeguati alla lotta antincendio e serviti da tutti i servizi (alimentazione e scarichi) che l'apparecchio richiede per un corretto e sicuro funzionamento (vedere indicazioni della presente scheda tecnica).

DICHIAZAIONE DI CONFORMITA

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che

Le termostufe a legna suo ripoate sono conformi alla Direttiva 89/106/CEE (Prodotti da Costruzione)

N° di SERIE: Rif. Targhetto dati

ANNO DI FABBRICAZIONE: Rif. Targhetto dati

La conformità ai requisiti della Direttiva 89/106/CEE è inoltre determinata alla conformità alla norma europea:

KLIMA - WARM UNI EN 13240:2006

KLIMA/CS - WARM/CS UNI EN 13240:2006

Altresi dichiarare che:

Le termostufe a legna KLIMA - WARM e KLIMA/CS - WARM/CS rispettano i requisiti delle direttive europee:

2006/95/CEE - Direttiva Bassa Tensione

2004/108/CEE - Direttiva Compatabilita Elettromagnetica

EDILKAMIN S.p.a. declina agli responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifiche effettuate non da personale EDILKAMIN perché autorizzazione della scrivente.

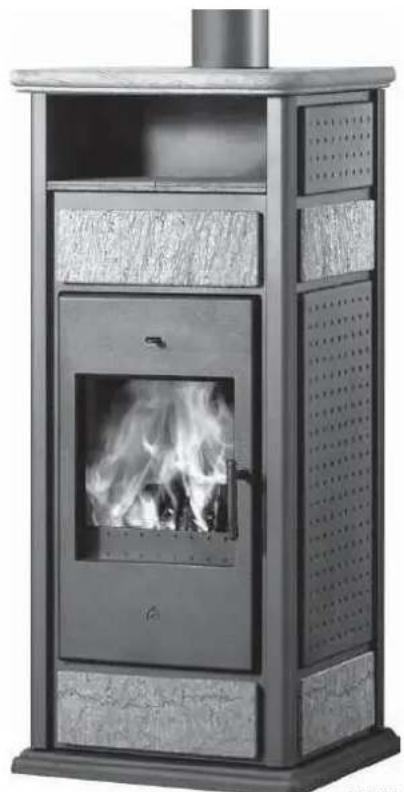

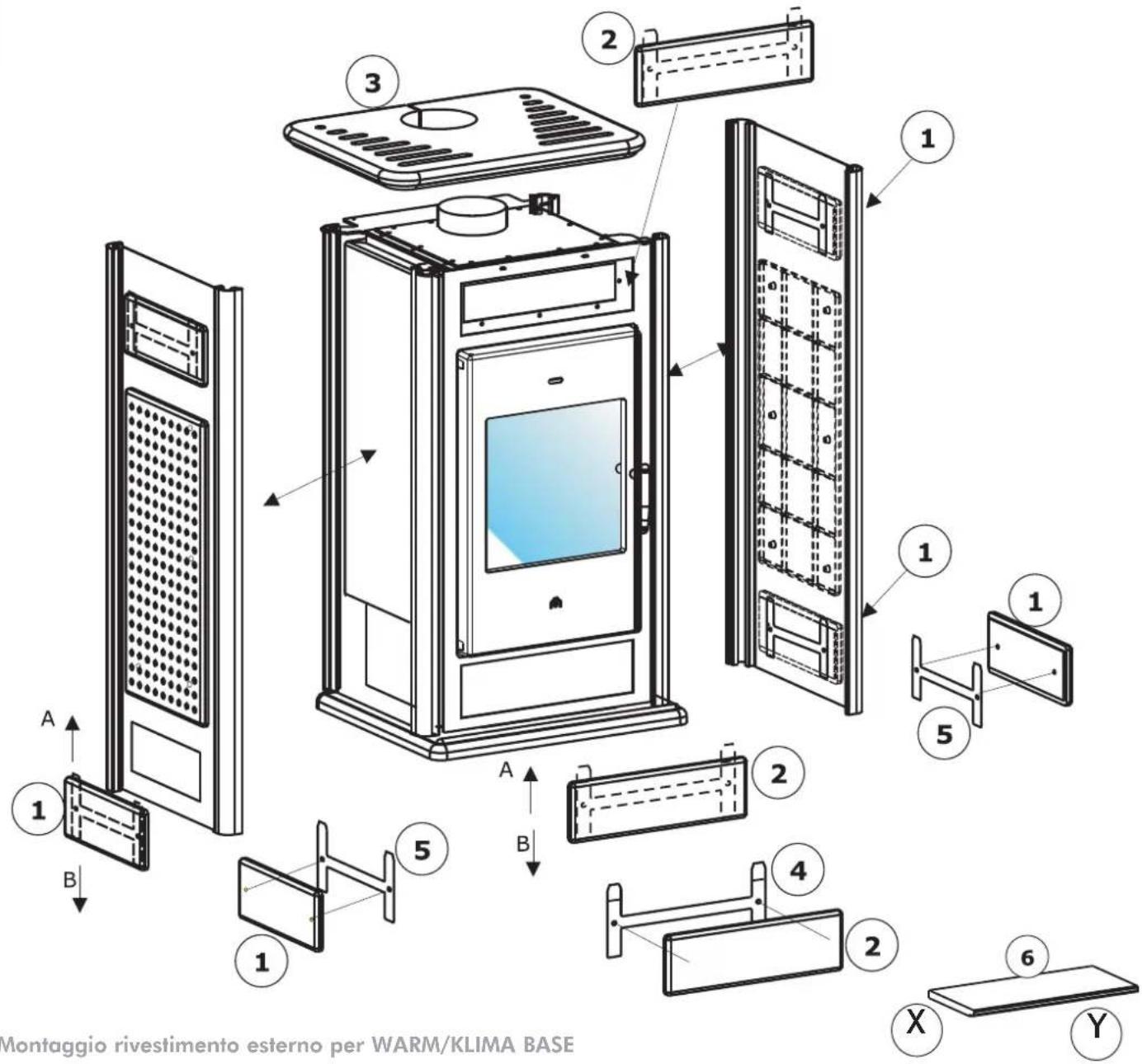

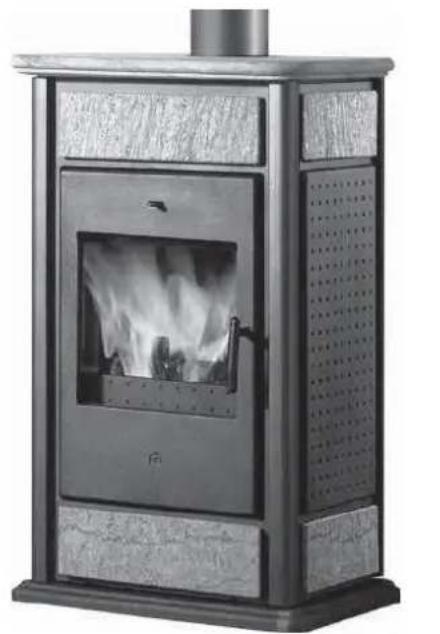

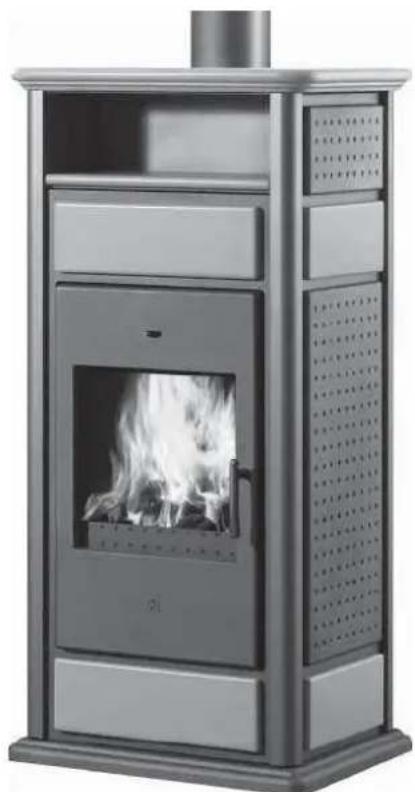

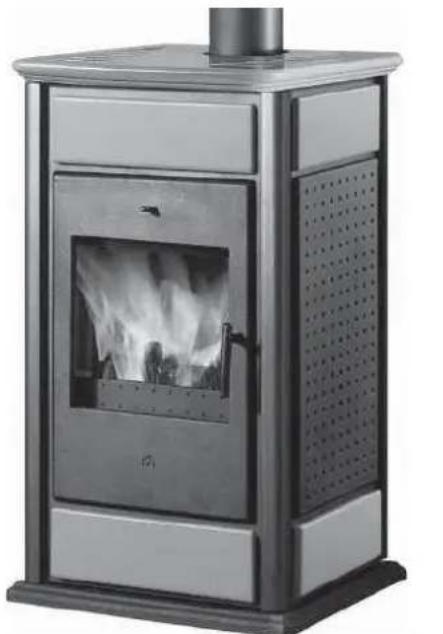

KLIMA BASE

WARM BASE

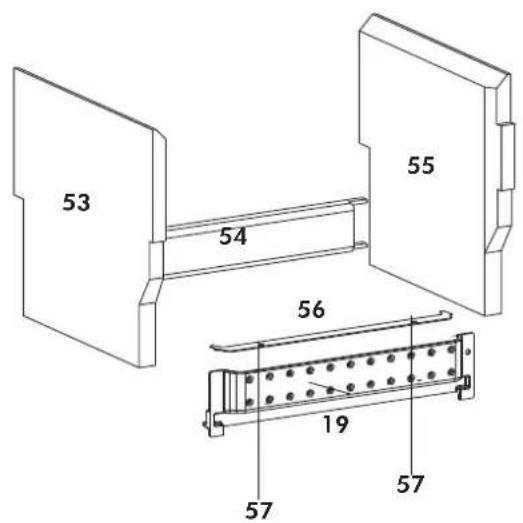

KLIMA con
SCALDAVIVANDE

Tutti i modelli sono disponibili

per installazione a vaso aperto.

0

in versione CS, con serpentina e valvola di sicurezza incorporate, per installatione a vaso chiuso.

NOTA sul combustibile:

Le termostufe KLIMA e WARM sono progettate per bruciare legna.

Per NON compensatore il funzionamento delle termostufe è indispensable non bruciari vo!tro.

Il potere calorifico della legna varia notevolmente a seconda del suo contento di umidità. La potenza dichiarata in kW delle termostufe si ottiene bruciando la quantità di legna consigliata, prestando attenzione ancH a non sovraccaricare la camera di combustione.

La termostufa è progettata per scaldare, grazie alla combustione di legna che brucia nel focolare di acciaio di forte spessore:

1) Il locale di installmente per convenzione e irroggiamento e l'acqua presente nella termostufa stessa che viene inviata all'impianto termosifoni e/o acqua calda sanitaria.
2) I fumi vengono scaricati per tiraggio naturale nella canna fumaria.

Il miglior rendimento è ottenuoanche grazie alle caratteristiche seguenti:

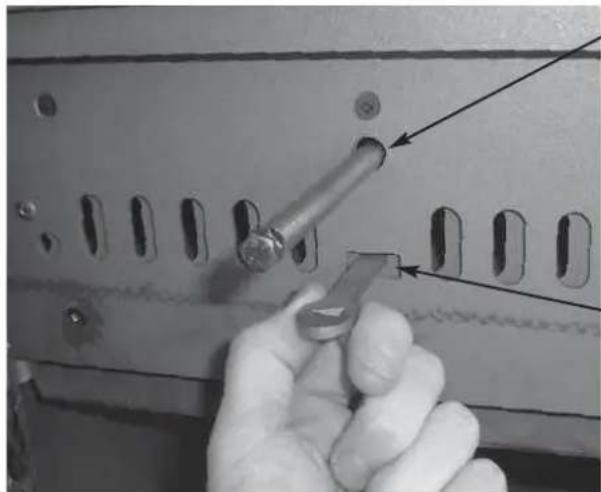

REGOLAIZIONE ARIA PRIMARIA (per la combustione)

L'ingresso dellaria di combustione è dosato automaticamente alla valvola di regolazione posta nel retro della termostufa in base alla:

• posizione della manopola
• temperatura dell'acqua

BY-PASS FUMI AUTOMATICO

In fase di accensione, a bocca aperta, per agevolare l'avvio della combustione la serranda fumi resta in posizione di aperture in modo che i fumi possano direttamente e agevolmente raggiungere la canna fumaria.

Quando la combustione è ben avviata, chiudendo l'antina si chiude automaticamenteanche la serranda fumi.

In questo assetto, i fumi prima di raggiungere la canna fumaria deviano in modo da tambire e cedere calore si alle intercapedini che ai tubi scambiatori.

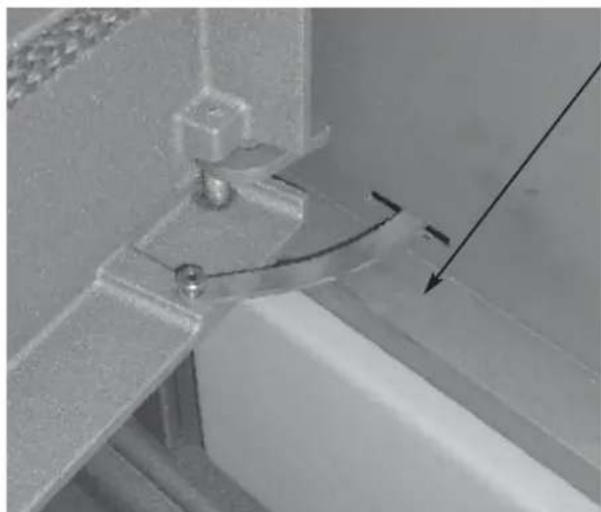

REGOLAZIONE ARIA SECONDARIA

L'aria secondaria arrivava direttamente al focolare atraverso la ferroia sulla parte superiore dell'antina focolare.

Oltre a permettere l'autopulizia del vetro ceramico, consente la combustione di quei gas che si possono sviluppare alla non completa combustione della legna, riducendo所致 immissione nell'ambiente di gas pericolosi.

CHIUSURA AUTOMATICA ANTINA

L'antina del focolare (in ghisa con vetro ceramico resistente alle alte temperature), consente un ampia visione del fuco e si chiude automaticamente con ritorno a molla.

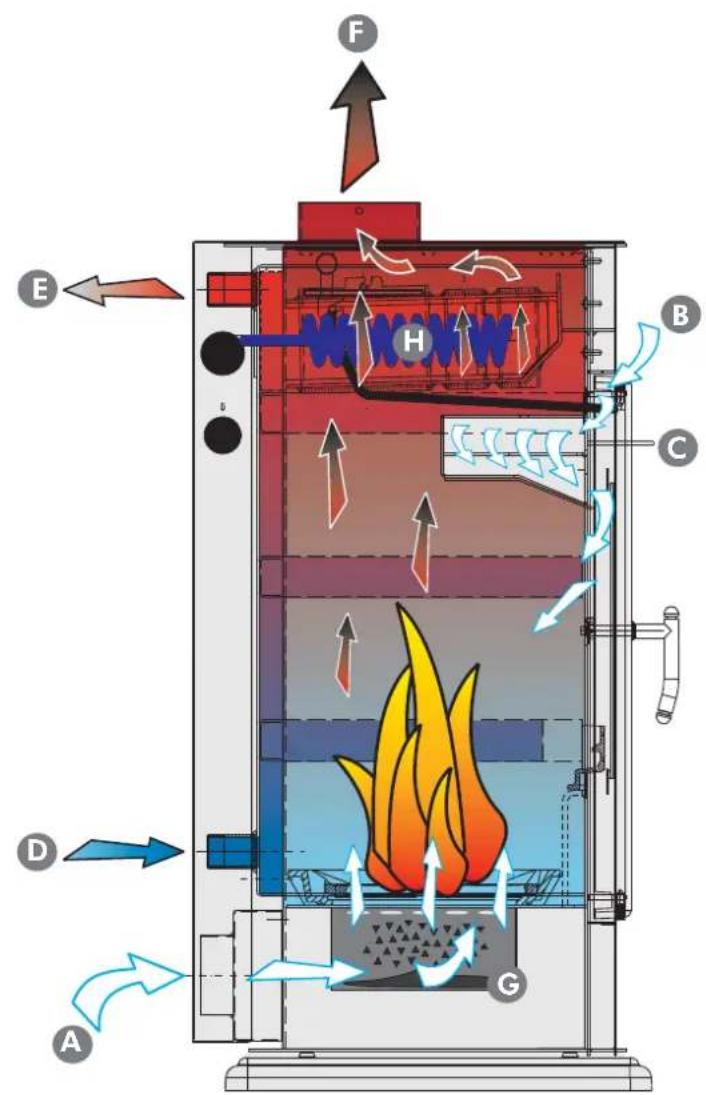

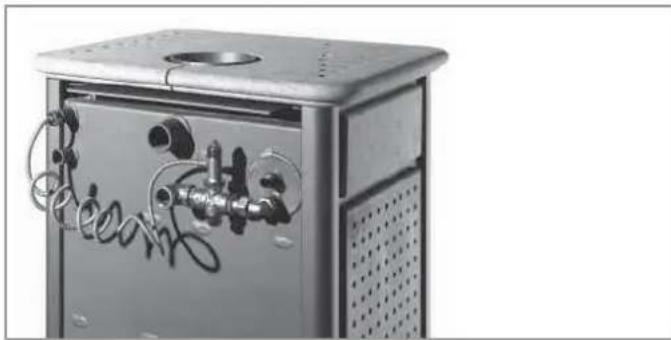

A Ingresso aria primaria
B Ingresso aria secondaria
Leva regolazione aria secondaria
D Ingresso acqua fredda
E Uscita acqua calda
Uscita fumi
Cassetto raccogli cenere
H Serpentina per installazione a yaso chiuso

CARATTERISTICHE TERMOTECNICHE
	Klima/Warm	Klima CS/Warm CS
Potenza utile 19,7 14 kW
Potenza resa all'acqua 11,6 10 kW
Potenza resa all'ambiente 8,1 4 kW
Rendimento globale 80,7 81,6 %
Temperatura fumi 225 234 °C
Flusso fumi 18,2 11,3 g/s
Contenuto d'acqua	40	40	I
Consumo combustibile max	5,5 4 kg/h
Tiraggio minimo	12	12	Pa
Pressione massima	1,5	1,5	bar
Klima peso (base/scaldavivande) compreso imballo	275/305	278/308	kg
Warm peso (base/scaldavivande) compreso imballo	250/274	253/276	kg
Diametro uscita fumi	15	15	cm
Volume riscaldabile totale *	515	365	m3

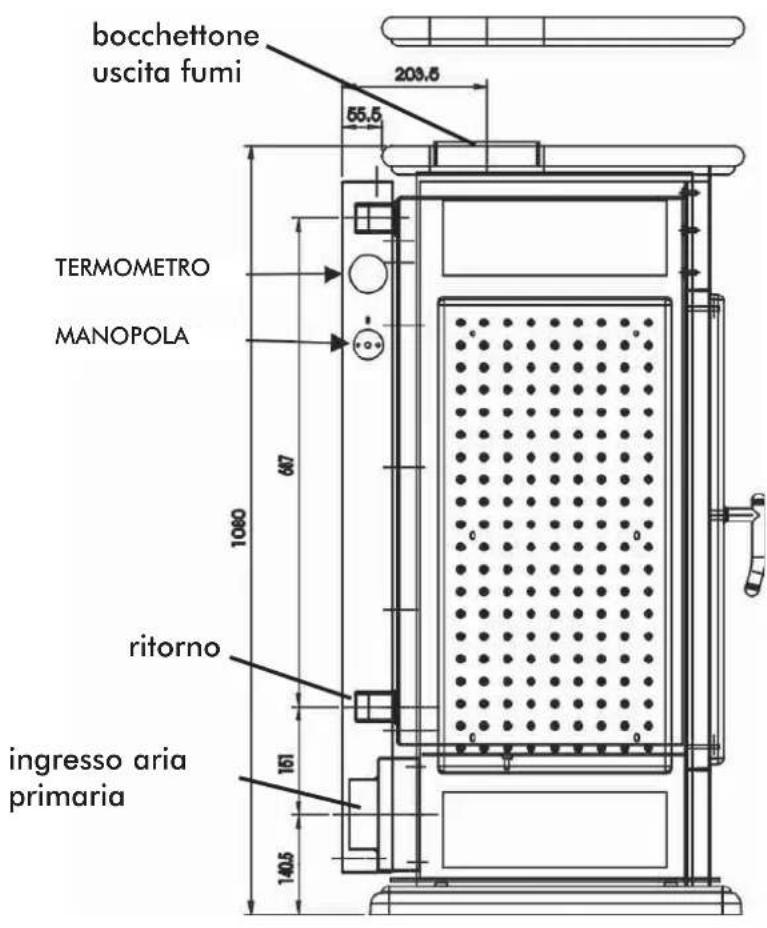

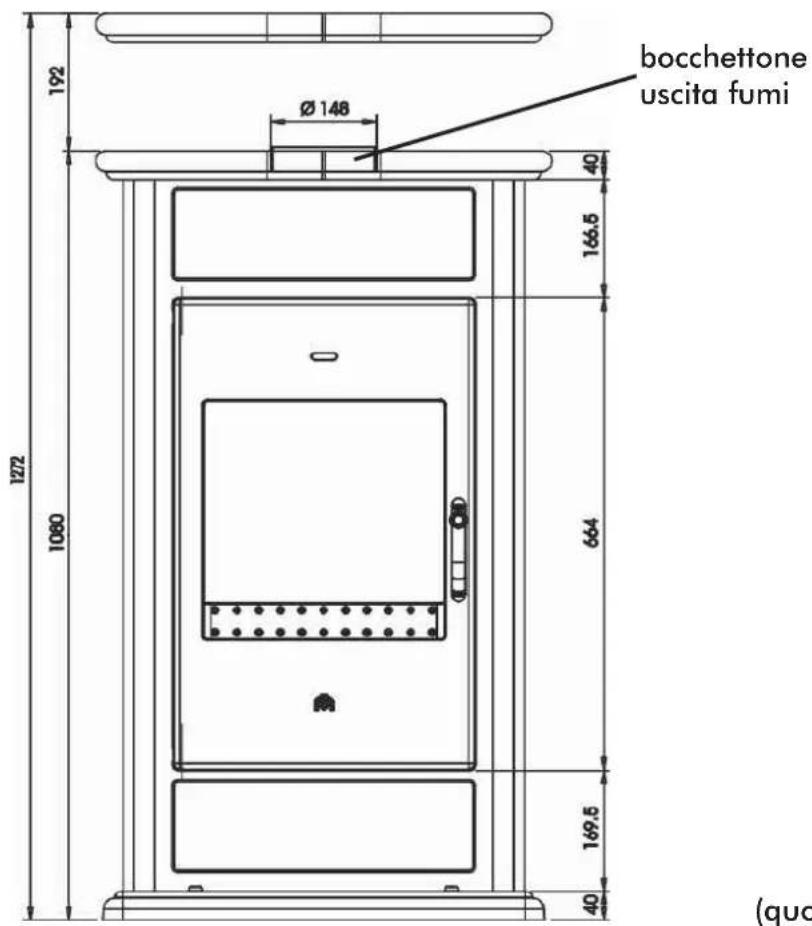

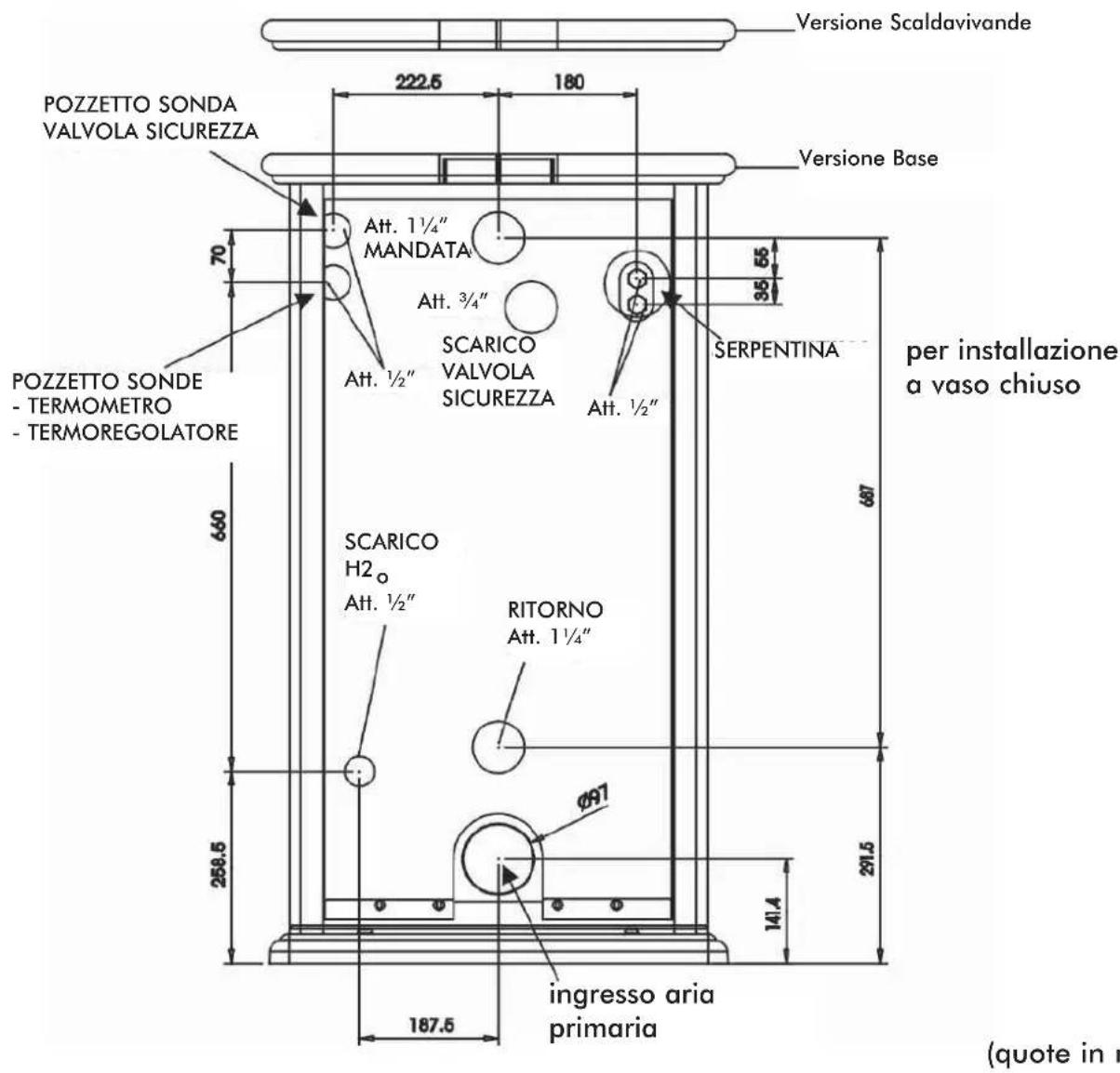

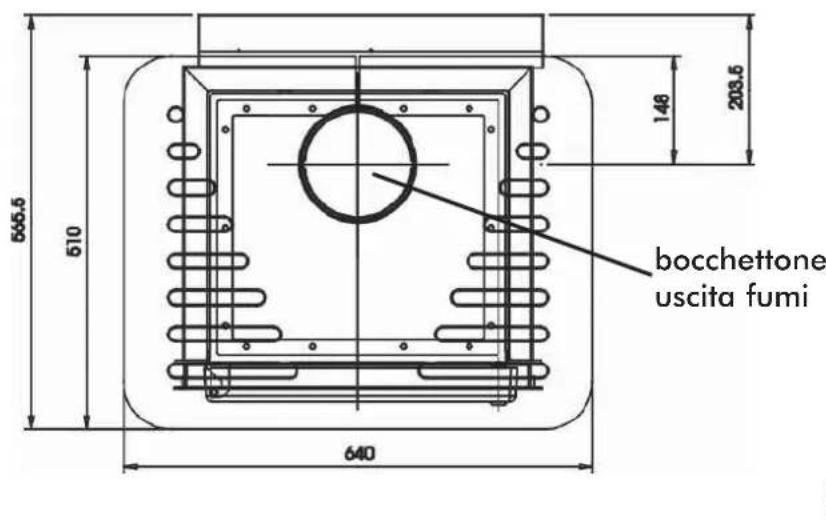

(quote in mm)

(quote in mm)

Solo le Termostufe con serpentina completa di valvola di scarico termico possono essere installate su impianto a vaso chiuso.

Nelle installazioni a vaso chiuso:

• La corretta realizazione dell'impiano è a carico dell'installatore il quale dovrá tenere in considerazione le norme UNI 10683/2005 - 9615/90 - 10412:2

Il tutto deve essere eseguito da personale abilitato alla L. 46/90

• La valvola di scarico termico (VST) deve essere collegata al circuito di raffreddamento con pressione minima 1,5 bar.

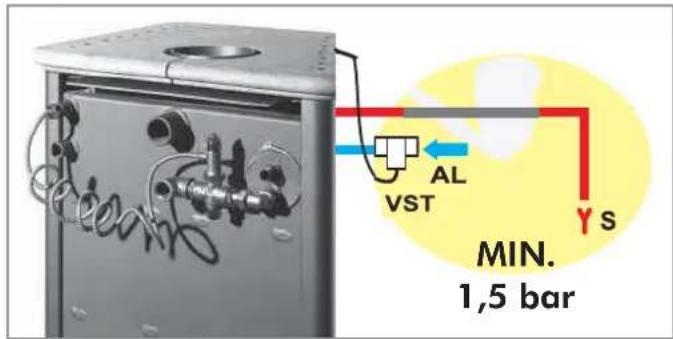

AL = alimentazione serpentina, delve essere sempre ad una pressione di almeno 1,5 bar

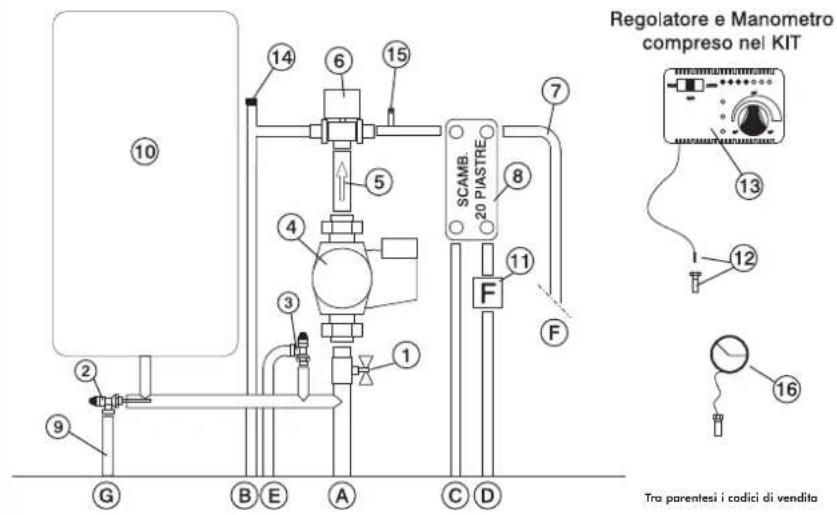

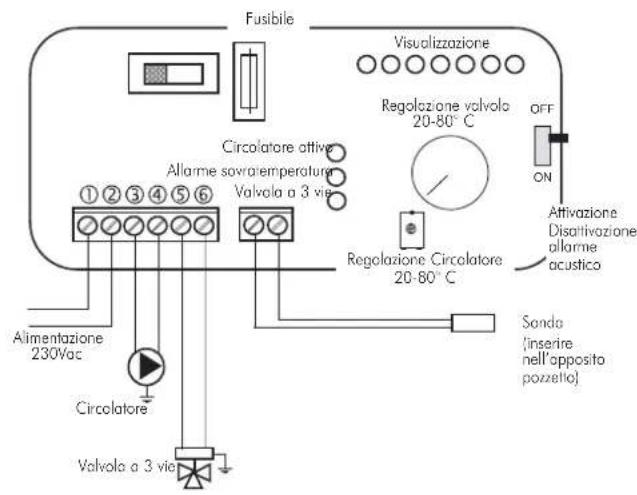

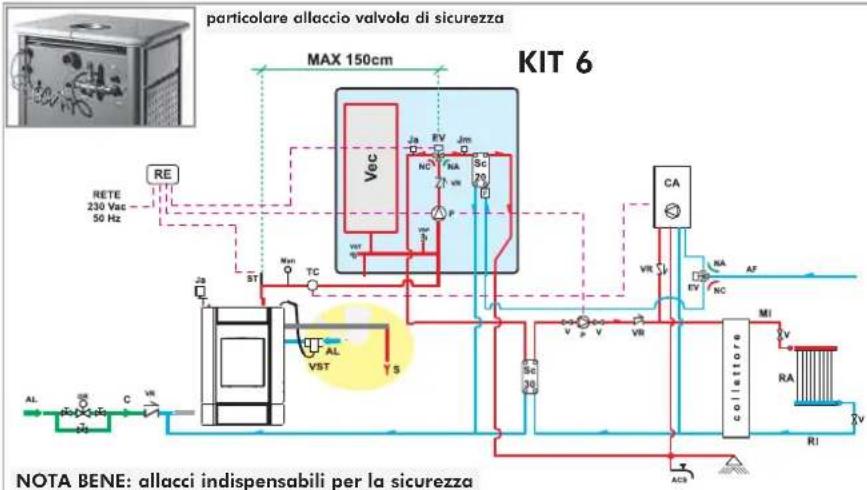

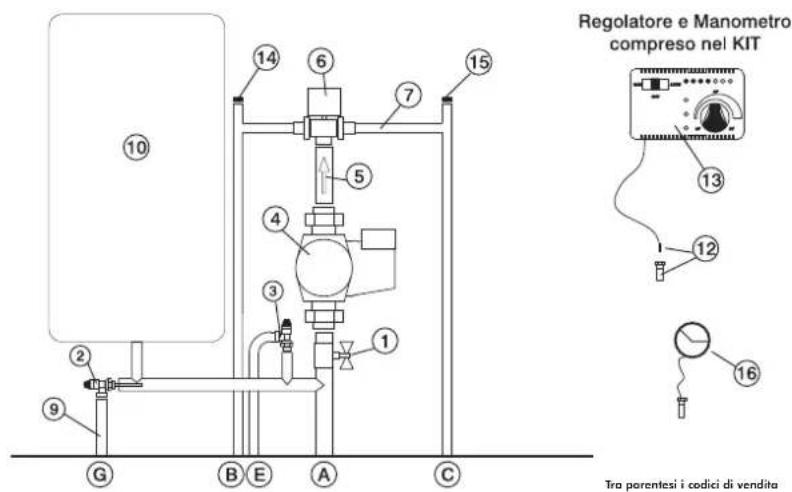

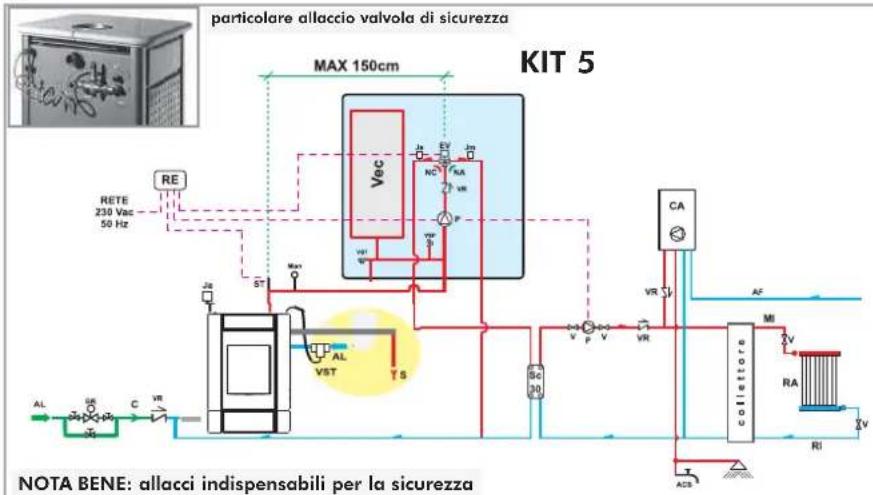

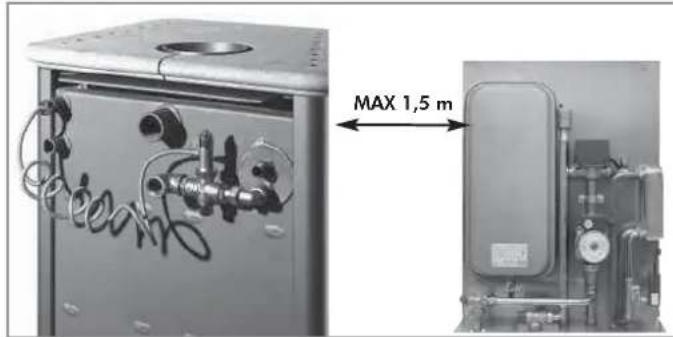

• I KIT 5 o 6 devono essere installati ad una distance massima di 150 cm alla termostufa.

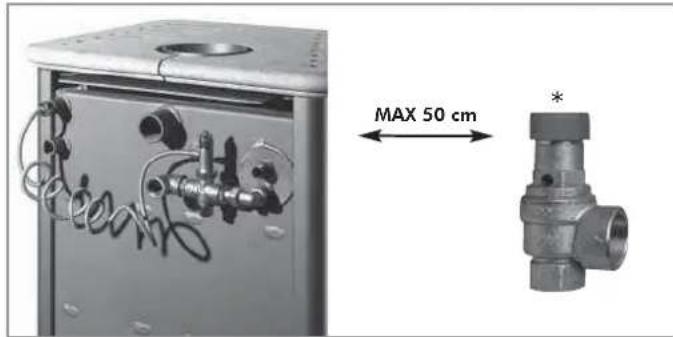

• Deve essere installata una valvola di sovrappressione (^*) ad una distance massima di 50 cm alla termostufa. La valvola è fornita in dotazione do EDILKAMIN.

• Deve essere presente sull'impiano un ulteriore vaso di espansione valutato sulla base del volume d'acqua dell'impianto stesso.

Le valvole di sicurezza dovranno essere controllate almeno una volta all'anno da personale abilitato L. 46/90

KLIMA e WARM

per installmenta VASO APERTO

• Gli allacciamenti, la messa in servizio e la verifica del buon funzionamento, devono essere eseguite da personale qualificato, in grado di effettuare i collegamenti secondo le leggi vigenti ed in particolare secondo la Legge 46/90, nonché nel piano rispetto delle presenti istruzioni.
• Il riempimento della termostufa e dell'implanto deve avvenire dal vaso di espansione aperto per naturale caduta dell'acqua, attraverso il tubo di carico (diametro non inferiore a 18 mm).
• Durante esta fase après tutti gli sfiati dei radiatori in modo da evitare sacche d'aria nell'impianto che ostacolerebbbero la circolazione dell'acqua.

NOTABENE:

• Il vaso aperto va posizionato ad un'altezza maggiore di 3 m rispetto dal termosifone più alto, ed inferiore a 15 m dall'uscita della termostufa.
• L'altezza del vaso deve essere comunque tale da create una pressione maggiore di quella prodotta dalla pompa (circolatore).
• Non riempire mai l'impiano direttamente con la pressione di rete in quanto esta potrebbe essere superiore a quella di targa della termostufa.
• Il tubo di sicurezza al vaso di espansione deve essere a sfogo libero perché rubinetti ed opportunamente isolato.
• Il tubo di carico deve essere libero perché rubinetti e curvature.
• La pressione max di esercizio non deve superare 1,5 bar.
• La pressione di collaudo è di 3 bar.
• In località con forti abbassamenti di temperatura additivare l'acqua contentuta nell'impianto con liquido anticongelante.
• Non accendere mai il fuoco nella termostufa (nemmeno per prova) se l'impianto non è riempito d'acqua; in quel caso lo stesso potrebbe rovinarsi irrimediabilmente.
• Collegore gli scarichi della valvola di scarico termico (VST) alla rete fognaria.
• Il collaudo di tenuta dell'impianto va eseguito a vaso di espansione aperto.
• Sul circuito acqua calda sanitaria è consigliabile installare una valvola di sicurezza da 6 bar per scaricare l'augento di volume d'acqua contentuto nelle scambiatore.
• Disporre tutti i componenti dell'impiano, (circolatore, scambiatore, valvole ecc.) in zone lavorante accessibili per la manutenzione ordinaria e straordinaria.

KLIMA/CS e WARM/CS

per installmenta VASO CHIUSO

(disposizioni aggintive a quale per installazione a vaso aperto).

• Il riempimento delve avvenire avendo cura di non superare 1,5 bar.
  É possible installare la termostufa su un impianto a VASO CHIUSO solo nella versione con serpentina azionata da valvola di scarico termico.
• Valutare la necessità di un ulterioriore VASO CHIUSO sull'impiano.
• Assicurarsi di aver collegato lo scarico della serpentina e l'alimentazione a rete con almeno 1,5 bar (riferimento alla norma UNI 10412-2 paragrafo 6.2).

Oltre a quanto indicate nel presente documento, tenere in considerazione le norme UNI:

• n. 10683/2005 - generatori di calore a legno: requisiti di installmente
  -n. 9615/90 - calcolo delle dimensioni interne dei camini
• n. 10412-2 ed. 06 - impianti di riscaldamento ad acqua calda. Requisiti di sicurezza, specifici per impianti con apparentecchi per il riscaldamento di tipo domestico (con caldaia incorpora) alimentati a combustibile solido. Potenza del focolare o complessiva dei focoliari, non superiore a 35kW

In particolare:

• Prima di iniziare qualsi operazione di montaggio è importante verificare la compatibilità dell'impianto come stabilito alla norma UNI 10683/2005 ai paragrofi 4.1 / 4.1.1 / 4.1.2.
• A montaggio ultimato, l'installatore dovra provedere alle operazioni di "messa in esercizio" ed a rilasciare documentazione come richiesto alla norma UNI 10683/2005 rispettovamente ai paragrafi 4.6 e 5.
  L'allacciamento, la messa in servizio e la verifica del buon funzionamento della termostufa devono essere eseguite da personale qualificato, in grado di effettuire i collegamenti elettrici ed idraulici come richiesto delle norme UNI 10683/2005 al paragrafo 4.5, UNI 10412:2, nonché nel piano rispetto delle presenti istruzioni di montaggio.

POSIZIONAMENTO

La termostufaiene fornita su pallet ricoperta da una scatola di cartone. Togliere la termostufa dall'imbollo, controllare che corrisponda al modello acquistato e che non presenti danni dovuti al trasporto.
Eventuali reclami devono essere通讯ici riven-ditore (con documento di arrivapramento).
Prima del posizionamento della termostufa verificare che la canna fumaria sia idonea all'evacuatione dei fumi.
Per il corretto funzionamento la termostufa devesse asserere posizionata in bolla.
Verificare la capacité portante del pavimento. In caso contrario sare necessario rinforzardo.
In caso d'installazione su pavimento di materiale inflammabile si consiglia di posizionare la termostufa su piastra isolante.

PRESA D'ARIA

E' necessario che il locale dove la termostufa è collocata abbia una presa di aria di sezione di almeno 200~cm^2 che garantisce il ripristino dell'aria consumata per la combustione.

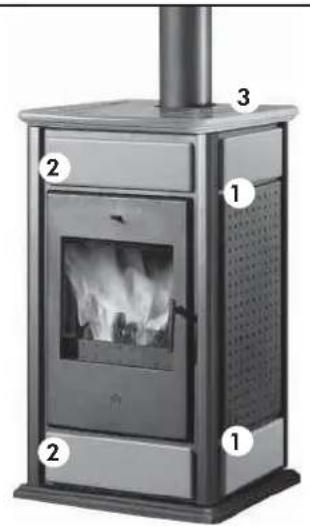

1

2

3

4

Candle dg fumo

Per canale da fumo si intende il condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria.

Il canale da fumo delve essere realizzato con tubi rigidi in acciaio o ceramici, non sono ammessi tubi metallici flessibili o in fibrocimento.

Devono essere evitati tratti orizzontali o in contrapendenza.

Eventuali cambiamenti di sezione sono ammessi solo all'uscita della termostufa e non per esempio all'innesto nella canna fumaria.

Non sono ammesse angolazioni superiori a 45^

In corrispondenza del punto d'imbocco della canna di acciaio sul bocchettone uscita fumi della termostufa, delve essere eseguita una sigillatura con mastice ad alta temperatura.

Oltra a quanto sopra, tenere in considerazione leindicazioni di cui alla norma UNI: 10683/2005 al paragrafo 4.2 "collegamento alsystemadi evacuationefumi fumi e sottoparagrafi.

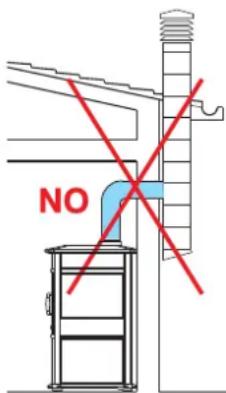

Canna fumaria

Per canna fumaria si intende il condotto che, dal locale di utilizzo della termostufa, raggiunge la copertura dell'edificio.

Caratteristica fondamentali sono:

• capacità di sostortare una temperatura fumi di almeno 450^ per quanto riguarda la resistenza meccanica, l'isolamento, e la tenuta ai gas.

• essere opportunamente coibentata per evitare formazioni di condensa.

• avere sezione costante, andamento presso che verticale e non presentare angolazioni superiori a 45^ (SCHEMI A LATO)

• avere sezioni interne preferibilmente circolari; nel caso di sezioni rettangolari il rapporto massimo tra i lati non deve superare 1,5

• avere una sezione interna con superficie almeno par a quella riportata sulla scheda tec-nica

• essere a servizio di un solo focolare.

Per canne fumarie non di nuova realizzazione o troppo grande si consiglia l'intubaggio mediate tubi in acciaio inox di opportuno diametro e di idonea coibentazione.

Valvola farfalla

Si consiglia di insere una valvola a farfalla (serranda) sul canale da fumo. La valvola deve essere facilemente manovabile e la sua posizione deve potersi distinguere dall'esterno, alla manopola di regolazione. La valvola deve rimane fissa nella posizione predisposta e non deve potersi chiudere automaticamente.

Comignolo

Caratteristica fondamentali sono:

• sezione interna alla base uguale a quella della canna fumaria
• sezione di uscita non minore del doppio di quella della canna fumaria
• posizione in piano vento, al di sopra del fatto ed al di fuori delle zone di reflusso.

NOTIZIE PER L'INSTALLAZIONE

• L'installazione della termostufa a legna deve essere eseguita a "Regola d'Ante" in conformità alle NORME DI SICUREZZA in vigore e sopratto da personale competente e qualificato (L. 46/90).
• Vi consigliamo di leggere attentamente le presenti istruzioni e regole di comportamento generale che Vi permettano di utilizzato al meglio la temostufa a legna.
• Inoltre, a causa delle diverse caratteristiche di agli installatione, si declina agli tipo di responsabilità per guasti, rotture o mal funzionamento causati dal mancato rispetto delle seguenti istruzioni d'uso.

VERIFICA DI COMPATIBILITA' CON ALTRI DISPOSITIVI

Secondo la norma UNI 10683/05, la termostufa NON deve essere nelle stesso ambiente in cui si trovano estraltori, apparecchi a gas di tipo B e comunque dispositiivi che mettano il locale in depressione.

Attenzione: i ventilatori di estrazione (tipio cappe di cucina) se in funzione dello stesso ambiente o spazio in cui è installato l'apparecchio, migliorato causare problemi.

ATTENZIONE: La termostufa è un appearechio concepito per funzionare unicamente a portello chiuso. La diffusione del calore aviene tramite irraggiamento e convenzione,或者其他 che non la produzione di acqua calda.

DISTANZE DI SICUREZZA PER ANTINCENDIO

La temostufa deve essere installata nel rispetto delle seguenti condizioni di sicurezza:

• distanza minima sui lati di 80 cm dai materiali mediamente infiammabili
• distanza minima sul retro di 20 cm dai materiali mediamente infiammabili.
• davanti alla termostufa non possono essere collocati materiali lavorante infiammabili a meno di 80 cm
• se la termostufa é installata su un pavimento infiammabile deve essere interposta una lastra di materiale isolante al calorie che sporga almeno 20 cm sui lati e 40 cm sul fronte.

Sulla termostufa ed a distance inferiori a quale di sicurezza non possono essere posizionati oggetti in materiale infiammabile.

In caso di collegamento con parete in legno o altre materiale infiammabile, è necessario coibentare il tubo di scarico fumi con fibra ceramica o altre materiale di pari caratteristiche.

ALLACCIAMENTO IDRAULICO: la termostufa non deve mai funzionare alla acqua nell'impianto, una sua eventuale accensione "a secco" la promettererebbe.

L'allacciamento idraulico devese essere eseguito da personale qualificato che possa rilasciere dichiarazione di conformità secondo L.46/90.

Trattamento dell'acqua

Prevedere additivazione di sostenze antigelo, antincrastanti e anticorrosive. Nel caso l'acqua di riempimento e rabbocco abbia direzza superiore a 35^ impiegare un addolcitore per ridurla. Fare riferimento alla norma UNI 8065-1989 (Trattamento dell'acqua negli impianti termici ad uso civile).

NOTA pratica

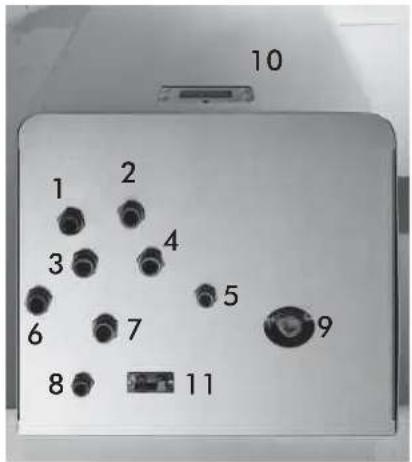

Per l'allaccimento della mandata, del ritorno e degli scarichi (vedi pagna 5) prevedere opportune soluzioni per facilitare, se necessario, un futuro spostamento della termostufa (ad esempio un primo tratti di tubi flessibili di almeno 0.5m ). Le termostufe KLIMA e WARM sono essere installate a due diverse tipologie di impianto:

• Impianto aperto (soluizione più abituale): con vaso dell'espanzone aperto.
• Impianto chiuso (possible solo per Klima CS e Warm CS): con vaso d'espanione chiuso.

Installazione temostufa a vaso aperto:

Per installare le termostufe Klima e Warm a vaso aperto e necessario verificare che:
- Il vaso d'espanzione sua posizionato ad un'altezza maggiore di 3 m dal punto più alto dell'ultimo termosifone o 2-3 metri sopra la termostufa se è impiegato uno scambiatore a piastre.
L'altezza del vaso espansione deve essere comunique tale da creare una pressione maggiore di quella prodotta alla pompa (circolatore).
- Il tubo di sicurezza al vaso di espansione deve essere a sfogo libero alla rubinetti.
- Il tubo di carico deve essere libero sono rubinetti e curvature.
- Il tubo di carico non deve avere diametro inferiore a 18 mm.
- La pressione massima di esercizio non deve essere superiore a 1,5 bar.
La pressione di collaudo si da 3 bar.
Non riempire mai l'impianto direttamente con la pressione di rete in quanto esta potrebbe essere superiore a quella di collaudo della termostufa.
Il riempimento della termostufa e dell'impianto deve avvenire mediante il vaso di espansione aperto per naturale caduta dell'acqua,attraverso il tubo di carco (diametro non inferiore a 18mm

Collegare gli scarichi della valvola di scarico termico (VST) e di sicurezza (VS)

• E' obblatorio insere a monte del dispositorio e di tutto il circuito elettrico della termostufa un interroturo differenziale di linea, inoltre è obblatorio collegare a terra la pompà, la valvola e le parti metalliche della termostufa.

Il rispetto delle norme sulla messa a terra è determinante per la sicurezza delle persone.

• Durante esta fase aprire tutti gli sfiati dei radiatori in modo da evitare sacche d'aria nell'impianto che ostacolerebbero la circolazione dell'accua.

Installazione termostufa a vaso chiuso:

Per poter installare le temostufe Klima CS e Warm CS a vaso chiuso è necessario che la temostufa abbia la serpentina di raffreddamento con la valvola di scarico temico.

• La pressione massima di esercizio non deve essere superiore a 1,5 bar.
  La pressione di collaudo è di 3 bar.
  Non riempire mai l'impianto direttamente con la pressione di rete in quanto esta potrebbe essere superiore a quella di collaudo della termostufa.
  Non accendere mai il fuoco nella termostufa (nemmeno per prova) se l'impianto non è riempito d'acqua; lo stesso potrebbe rovinarsi immediabilmente.
• Il collaudo di tenuta dell'impianto va eseguito a vaso di espansione aperto.
• Sul circuito acqua calda sanitaria è consigliabile installare una valvola di sicurezza da 6 bar per scaricare l'autozzo di volume d'acqua contento dello scambiatore.

• Disporre tutti i componenti dell'impianto, (circolatore, scambiatore, valvole ecc.) in zone lavoramente accessibili per la manutenzione ordinaria e straordinaria.

• L'Azienda risponde del corretto funzionamento solo in caso di conduzione nel rispetto della documentazione fornita con il prodotto.

• Valutare la necessità di un ulterioriore vaso d'espan-sione nell'impianto.

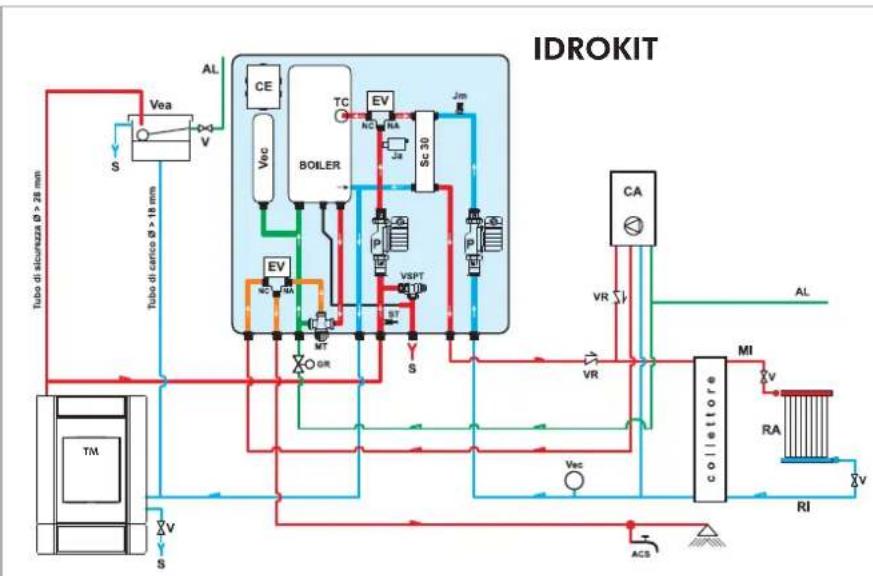

  Per installment en modo più veloce e sicuro le termo-stufe, EDILKAMIN propone dei kit assemblati:
  1-2-3-N3-N3 BIS-IDROKIT per installare Klima e Warm a vaso aperto.

• 5-6-IDROKIT per installment Klima CS e Warm CS a vaso chiuso.

Posizione i pannelli laterali (1), se non già pre montati, negli incastri dei profili in alluminio della struttura della stufa.
- avvitare i profili di metallo (5) alla corrispettiva piastrella laterale in ceramica (1) con le viti in dotazione.
- insere profili + piastrella nei relativi alloggiamenti nei pannelli laterali della stufa infilandoli dall'alto (A) per poi bloccarli spingendolo verso il basso (B).
- avvitare i profili di metallo (4) alla corrispettiva piastrella frontale in ceramica (2) con le viti in dotazione.
- insere profili+piastrella nei relativi alloggiamenti nel pannello frontale della stufa inflandoli dall'alto (A) per poi bloccarli spingendolo verso il basso (B).
- posizionare il top in ceramicica (3) centrandolo rispetto al foro di uscita fumi

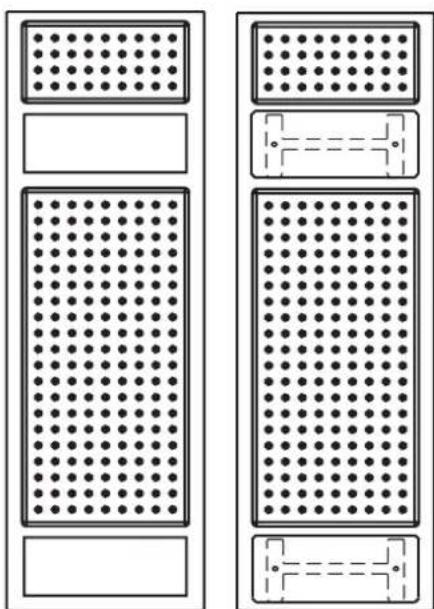

Montaggio rivestimento esterno per WARM /KLIMA SCALDAVIVANDE

• Procedure in ungual modo vedi particolare pannelli a lato (x e y).
• Dopo aver posizionato il top (3) posizionare la piastra in ceramica dello scaldavivande (6).

SET CERAMICHE WARM / KLIMA BASE

Estrarre dall' imballo le ceramiche e verificare il contento.

Estrarre dall' imballo le ceramiche e verificare il contento.

Per WARM / KLIMA con scaldavivande:

• 4 elementi laterali (1)
• 2 elementi anteriori (2)
  -1top(3)
  -1 piastarscaldavivande (6)

SETFOCOLARESCAMOLEXcod.624670)

-1 bianco sinistro focolare scamolex (53)
- 1 ferma focolare posteriore in ghisa (54)
-1 fianco destro focolare scamolex (55)
- 1staffa fissaggio scamolex (56)
-2vitiautofilettantiM4,2x9(57)
-1 frontalino paralegna (19)

SEQUENZA MONTAGGIO:

• Inserire il ferma focolare posteriore (54) appoggiandolo al fondo del focolare sul piano fuoco.
  -Inserireiduefianchi dx / sx (53-55).
• Avvitare con viti in dotazione (57) la staffa fissaggio (56) al frontalino paracenere (19).

• Quindi insere il paracenere (19) nella sua posizione originaria.

• Prima dell'accensione è importante assicurarsi che nella termostufa e nel resto del'impianto sia presente acqua.

• L'Azienda risponde del corretto funzionamento solo in caso di conduzione nel rispetto della presente documentazione somita con il prodotto.

Eventuali odori sgradevoli o fumi sono causati dal'evaporazione o dallessicamento di alcuni materiali utilizzati nella fabbricazione.

Tale fenomeno tenera a protrarsi per quale giorno fino a svanire.

N.B.: per accendere il fuco non usare mai alco- ol, benzina, kerosene o altri combustibili liquidi. Tenere gli stessi lontano dal fuco. Non usare zol- lette accendi fuco derivate dal petrilio o di origine chimica: possono arrecare gravi danni alle pareti del focolare. Utilizzato esclusivamente zollette accendi fuco di tipo ecologico. Cariche eccessive (oltre ai kg indicate nella tabella pag. 5) o fiamme troppo intense posso n pregiudicare il vano focolare.

Consiglio pratici

• una combustione incomplete provoca excessively incrostazioni sullo scambiatore. Per evitarlo è necessario:
  bruciare legna secca
• assicurarsi che il focolare contenga un buon fatto di brace, prima di aggiungere altra legna
• accompagnare i ceppi di grande diametro ad altri di diametro minore.
  assicurarsi che almeno un termosifone sia sempre aperto.
  assicurarsi che sia attivato l'interrutatore della pompa
• caricare la termostufa con un carico di legna secca di pezzatura medio-fine ed accendere il fuoco
• attendere quale minuto fino a che si è ottu-ta una sufficiente combustione
  regolare la combustione mediante il termoregolatore a termostato
• Si consiglia di tenere chiusi i radiatori del locale dove è installata la termostufa in quanto è sufficiente il calore irraggiato dalla bocca dello stesso.

Combustible potere calirificio

La combustione è stata ottimizzata dal punto di vista tecnico, sia per quanto riguarda la Concezione del focolare e della relativa alimentazione d'aria, sia per quanto concerne le emissioni. Quale combustibile, utilizzate unicamente legna naturale e stagionata, oppure bricchette di legno.

La legna umida, fresca di taglio o immagazzinata in modo inadequato presente un alto conte-nuto d'acqua, pertanto brucia male, fa fumo e produce poco calore.

Utilizzate solo legna da arde con stagionatura minima di due anni in ambiente aerato e asciutto. In tal caso il contento d'acqua risulterà inferiore al 20% del peso. In quello modo risparmierete in termini di materiale combustibile, in quanto la legna stagionata ha un potere calorifico decisamente superiore.

Un kg di legna umida (a seconda del tipo) produce tra 2000 e 2500 kcal/kg nelle un kg di legna secca (dello stesso tipo) dopo 2 anni di stagionatura produce tra le 3500 e le 4000 kcal/kg.

Per "aggiungere legna" si consiglia di utilizzare un dato protettivo, per evitare accidentali contatti con parti calde.

Aprite lo sportello lentamente. In quello modosi evitera la formazione di vortici che possonocausare la fuoriuscita di fumi.

Quand' il momento di aggiungere legna?
Quando il combustibile si è consumato quasi al
punto di brace.

Durante la combustione

Nel caso che la temperatura dell'acqua superi 90°C a causa di un'eccessivo carico di legna, alla in funzione la valvola di scarico termico e scatta la suoneria di allarme.

In esta eventualità occorre procedere come segue:
- Attendere che la temperatura si sia abbassata除去 gli 80^, verificando i valori sul regolatore elettronico
- Per le termostufe che alimentano anche impiani di acqua calda sanitaria si pou oprir il rubinetto dell'acqua calda per accelerare il proceso di raffreddamento.

Pulizia del vetro

Il vetro va pulito a freddo con un panno e l'ap- posito prodotto Glasskamin. Non pulire durante il funzionamento della termostufa.

Pulizia della canna fumaria

Secondo le disposizione di legge dei diversi paesi, è necessario prevedere la pulizia della canna fumaria da parte di personale qualificato.

La pulizia va eseguita prima del periodo di utilizzo della termostufa e agli qualvolta si niti che all'interno della canna fumaria si sa formato uno strato di fuliggine e catramina, sostanza fácilmente infiammabile.

Le incrostazioni, quando raggiungono uno spessore di 5 - 6 mm, in presenza di elevate temperature e di scintille, possono incendiarsi con consequencefacilitmente immaginabili sua per la canna fumaria che per l'abitazione. Si consiglia pertanto di effettuare la pulizia almeno una volta all'anno o comunque agli volta che risulta necessario.

Manutenzione

La mancata manutenzione implica la decidenza della garanzia.

Se vi è un uso molto frequente della termostufa, si consiglia la pulizia del canale da fumo con cadenza inferiore ad 1 anno.

Per la modalità di manutenzione della canna fumaria, tenere in considerazioneanche UNI 10847/2000 impiani fumari singoli per generatori alimentati con combustibili liquidi e solidi: Manutenzione e controlo.

FAQ

Le risposte sono qui riportate in forma sintetica, ma si ritrovano in modo piu'eaustivo nelle informazioni del presente documento.

1) Cosa devo predisporre per poter instal-lare KLIMA e WARM?

Predisposizione di canna fumaria di almeno 150~mm diametro.

Presa aria nel locale di installmente di almeno 200~cm^2

Attacco mandata e ritorno al collettore.

Scarico in fognatura per valvola di scarico termico (nella versione con serpentina)

2) Posso far funzionare la termostufa non collegata all'impianto idro-termo sanitario?

NO. Un uso sansa agua compromette la termostufa.

3) Posso collegare mandata e ritorno della termostufa direttamente a un terminale di impianto (termosifone)?

NO, come per anni altra caldaia, è necessario collegarsi al collettore da dove poi l'acqua viene distribuita ai terminali di impianto.

4) Le stufe KLIMA e WARM forniscono anche acqua calda sanitaria?

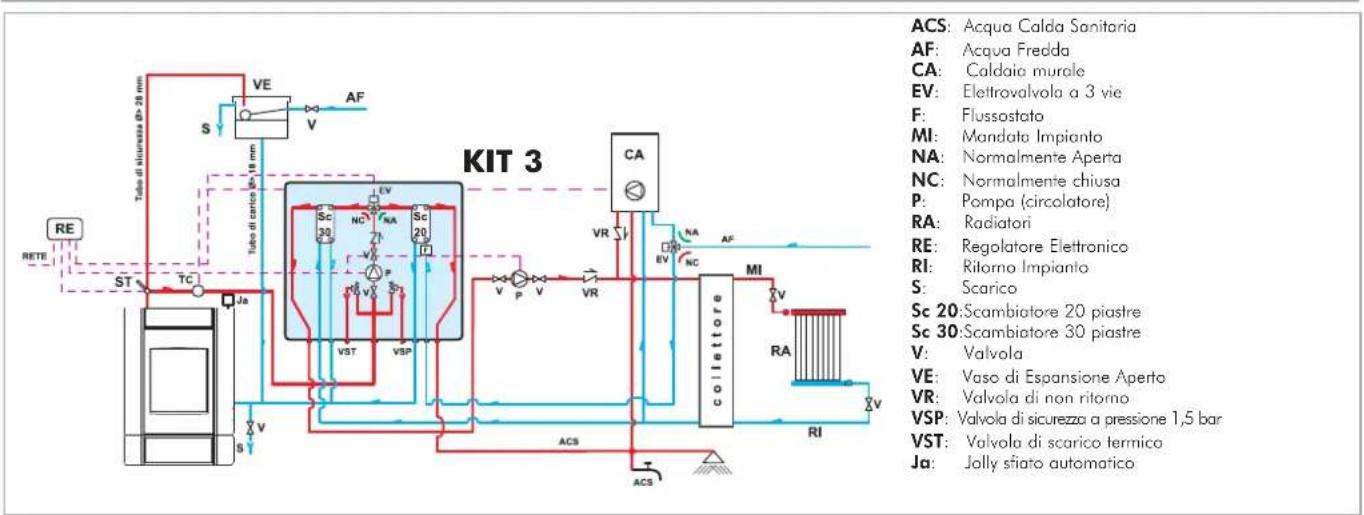

E possible produit acqua calda sanitaria utilisando il ns kit 1-3-N3 e kit N3 BIS, (per installazioni a vaso aperto) kit 6 (per installatione a vaso chiuso), oppure'utilizzato uno dei nostri bollitori (vedere schemi idraulici). Tale impiego diminuisce la potenza ceduta ai termosifoni.

5) E' necessaria una presa di aria nel locale?

Si, per un ripristino di aria nel locale è necessario prevedere una presa d'aria esterna nel locale di almeno 200~cm^2

CHECK LIST

Da integrare con lagettura completa della scheda tecnica

Posa e installmente

• Installazione effettuata da CAT abilitato che ha rilasciato la garanzia e il libretto di manutenzione
  Aerazione nel locale
• Il canale da fumo non presente:

curve a 90°

tratti in orizzontale

i tubi di scarico fumi sono in materiale idoneo (consigliato acciaio inox)
- nell'attraversamento di eventuali materiali infiammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi
- l'impianto idraulico è stato dichiarato conforme L. 46/90 da technique abilitato.
- Il volume riscaldabile è stato opportunamente valutato considerando l'efficienza dei terminali di impianto, e le condizioni degli isolamenti dell'edificio.

Uso

-La legnautilizzatae di buona qualita non umida
- I tubi di scambio e le parti interne del focalo-re sono puliti

-La pressione (letta sul manometro) e di circa 1-1.5 bar

RICORDARSI di NON

ASPIRARE MAI LA CENERE CALDA

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOSTUFA CON PRODUZIONE DI ACQUA CALDA SANITARIA

CON UTILIZZO DI

KIT 1

ACS: Acqua Calda Sanitario
AF: Acqua Fredda
EV: Elettrovalyola a 3 vie
F: Flussostato
MI: Mandata Impianto
NA: Normalmente Aperta
NC: Normalmente chiusa
P: Pompa (circolatore)
RA: Radiatori
RE: Regolatore Elettronico
RI: Ritomo Impianto
S: Scarico
Sc 20: Scambialore 20 piastre
ST: Sonda di Temperatura
TM: Termostafa
V: Valvola
VE: Vaso di Espansione Aperto
VSP: Valvola di sicurezza a pressione 1,5 bar
VST: Valvola di scarico termico
Ja: Jolly sfiato automatico

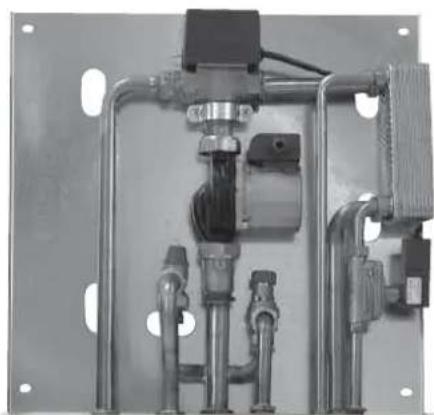

Il Kit 1 è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti qui componenti necessari ad una corretta installazione del prodotto.
NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

1 Colleflore in otone 1 M-F
2 Valvola a sfera do 1"
3 Circolatore con attacchi da 1" ½(219660)
Valvola di non ritorno 1" (261910)
5 Elettrovalola a 3 vie 1 M-F (143330)
Raccorderia in rame
7 Scambiatore 30 piostre per scambio
con circuito della caldoia a gas (216620)
8 Scambiatore 20 piastre per produzione di acqua calda sanitaria (205270)
Valvola di scarico termico da 34 (72940)
Valvola di sicurezza 1,5 bar da 3 / 4 (143260)
Flussostato (220830)
Pozzetto per termometro 1/2 + sondo(75960)
Regolatore Eletronico (220780)
Mandata all'impianto 3
Ritorno dall'impianto
Ritorno alla termostufa 14
Mandato della termostufa 1"
Acqua fredda sanitaria 12
Acqua calda sanitaria 1/2

Collegamenti elettrici

AZIONI SUL SELETTORE

Selettore OFF Tutto spento

Selettore MAN Circolatore forzato

Valvola imposlata

Selettore AUTO Circolatore impostato

Valvola impostata

Selezione allarme In posizione OFF escludo

la segnalazione acustica

KIT1
cod. 261880

ESEMPIO IMPIANTO I DRAULICO PER TERMOSTUFA SENZA PRODUZIONE DI ACQUA CALDA SANITARIA + CALDAIA MURALE

CON UTILIZZO DI KIT 2

NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

AF: Acguo Freddg
CA: Caldoja murale
MI: Mandata Impjento
P: Pompa (circolatore)
RA: Radiatori
RE: Regolatore Elettronico
RI: Ritorno Impianto
S: Scorico
Ja: Jolly sfiato automatico
Sc 30: Scambiatore 30 piostre
ST: Sonda di Temperatura
TM: Termostufa
V: Valvola
VE: Vaso di Espansione Aperto
VR: Valvola di non ritorno
VSP: Valvola di sicurezza o pressione 1,5 bar
VST: Valvola di scarico termico

Il Kit 2 è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti qui componenti necessari ad una corretta installazione del prodotto.

Componenti KIT 2

Regolatore
impreso nel KIT

Tra parentesi codici di vendita

1 Collettore in ottoe 1M-F
2 Valvola sfera do 1"
3 Circolatore con attacchi da 1" 12 (219660)
4 Valvola di non ritorno 1' (261910)
5 Elettrovalvola a 3 vie I'M-F (143330)
Raccorderia in rame
7 Scambiatore 30 piostre per scambio
con circuito della caldaia a gas (216620)
8 Scambiatore 20 picstre per produzione di acqua calda sanitorio (205270)
Valvola di scarico termico da 34 (72940)
Valvola di sicurezza 1,5 bar da 34 (743260)
Flussolato (220830)
Pozzetto per termometro 12+ sonda(75960)
Regolatore Elettronico (220780)
Mandata all'impianto 3/4
Ritorno doll'impianto 34
Ritorno alla termostufa 3/4
Mandata della temostufo 1"
Acqua freddo sanitoria 12
Acqua caldo sanitaria 1/2

Collegamenti elettrici

AZIONI SUL SELETTORE

Selettore OFF Tutto spento

Selettore MAN Circolatore forzato

Valvola impostata

Selettore AUTO Circolatore impostato

Valvola impostale

Selezione allarme In posizione OFF escludo

la segnalazione acustica

KIT2

cod. 261890

EEMPIO DI IMPIANTO IDRAULICO PER TERMOSTUFA CON PRODUZIONE DI ACQUA CALDA SANITARIA + CALDAIA MURALE

CON UTILIZZO DI

KIT3

Il Kit 3 è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti qui componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

AZIONI SUL SELETTORE

Selettore OFF Tutto spento

Selettore MAN Circolatore forzato

Valvola impostata

Selettore AUTO Circolatore impostato

Valvola impostata

Selezione allarme In posizione OFF esclude

la segnalazione acustica

KIT3
cod. 261900

EEMPIO DI IMPIANTO IDRAULICO PER TERMOSTUFA CON PRODUZIONE DI ACQUA CALDA SANITARIA + CALDAIA MURALE

CON UTILIZZO DI KIT N3

ACS: Acqua calda sanitaria
AF: Acqua Fredda
CA: Caldoia murale
F: Flussstato
INT: Interruftore generole
MI: Mandata Impianto
PR: Pompa (circolatore)
P1: Pompa circuito primario
Ja: Jolly sfiato aria
RA: Radiatori
RE: Regolatore Elettronico
RI: Rilomo Impianto
Scarico
Sc: Scambiatore piastre
ST: Sonda di Temperatura
TCN: Termostato a contatto
V: Valvola di intercettazione
VE: Vaso di Espansione
VR: Valvola ritegno

Il Kit N3 è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti qui componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

Componenti KIT N3

1 Mandata ol circuito di riscaldamento G 3/4"
2 Mandata da termocaminetto G 3/4"
3 Ritorno al termocamineto G 3/4"
4 Ritorno da circuito impianto di riscaldamento G 3/4"
5 Ingresso aqua fredda sanitaria G 1/2"
6 Mandata acqua calda agli impionti sanitani D 1/2"
7 Valvola di sicurezza combinato temperatura e pressione
8 Flussostato
9 Jolly sfiato ario G 3/8"
10 Circolatore circuito termocaminetto
11 Scambiatore a piastre a 3 vie
12 Valvola di intercellazione G 1"
13 Regolatore elettronica con cabloggio
14 Apposita asola per passaggio passacavi
15 Cavo di alimentazione
16 Cavi per circolatore impianto riscaldamento (fose,neuro,terro)
17 Sonda temperatura
18 Circuito termostoto ambiente

Collegamenti eletrici

KIT N3
cod. 627690

EEMPIO DI IMPIANTO IDRAULICO PER TERMOSTUFA CON PRODUZIONE DI ACQUA CALDA SANITARIA + CALDAI MURALE

CON UTILIZZO DI KIT N3 BIS

CA Caldaig murale

P2 Pompa (circolatore)

P1 Pompa circuito primario

RE Regolatore elettronico

TA Termostato ambiente

VE Vaso d'esponsione

Jo Jolly sfiato orio

V Valvola di intercettazione

VR Valvola rilegno

ST Sonda di temperatura

F Flussostato

Sc Scambiatore di calore a piastre

EV Elettrovalyola a 3 vie

Rl Ritorno impianto di riscaldamento

RA Radiatori

MI Mandata impianto di riscaldamento

AF Acqua fredda

ACS Acqua calda sanitaria

S Scarico

INT Interruftore generale

TCN Termostat o contatto

II Kit N3 BIS è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti qui componenti necessari ad una corretta installmentazione del prodotto.

NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

Componenti KIT N3 BIS

1 Mandata ol circuito impianto di riscaldamento G 3/4"
2 Mandata da termostufa G 3/4"
3 Ritorno ol termostufo G 3/4"
4 Rilorno da circuito impianto di riscaldamento G 3/4"
5 Ingresso acqua fredda sanitaria G 1/2"
6 Mandata ocqua caldo agli impianti sanitari G 1/2"
7 Immissione acqua calda sanitaria G 1/2"dolla caldaio abbinata
8 Volvo di sicurezza combinata temperatura e pressione (90^ - 3bar)
9 Flussostato
10 Eletrovalvola deviatrice o 3 vie
11 Jolly sfioa aria G 3/8"
12 Circolatore circuito termostula
13 Circolatore circuito impianto di riscaldamento
14 Valvolo di intercettlozione G 1'
15 Scambiotore a piastre a 3 vie G 3/4"
16 Regolatore elettronico con cablaggio
17 Aposito asola per lissaggio passacavi
18 Cavo alimentazione
19 Sondo temperatura
20 Circuito termostato ambiente

Collegamenti elettrici

KIT N3 BIS

cod. 627860

EEMPIO DI IMPIANO IDRAULICO PER TERMOSTUFA CON PRODUZIONE DI ACQUA CALDA SANITARIA IN ACCUMULO + CALDAIA MURALE

CON UTILIZZO DI IDROKIT

ACS: Acqua Calda Sanitaria

AF:Acqua Fredda

AL: Alimentazione rete idrico

C:Carico/Reintegro

CE: Centralina elettronica

EV: Elettrovolyola a 3 vie

NA: Normalmente Aperta

NC: Normalmente Chiusa

GR: Ridullore di pressione

Ja: Jolly di sfiato automatico

Jm: Jolly di sfiato manuole

MI: Mandata Impianto

MT: Miscelatore termostatico

P: Pompa (circolatore)

RA: Radiatori

RI:Ritorno Impianto

S: Scarico

SC30: Scambiatore a 30 piastre

ST: Sonda Temperatura

TC: Termostato a contatto

TM: Termostufa

V: Valvola a sfera

Vea: Vaso espansione aperto

Vec: Yaso espansione chiuso

VR:Valyola di non ritorno

VSPT: Valvola di sicurezza press temp

VCA: Caldaia

IDROKIT è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

1 ritorno riscaldamento
2 aqua calda sanitaria caldaia a gas
3 mandata termostufa
4 scarico
5 acqua calda sanitaria
6 ritorno termostufa
7 mandata riscaldamento
8 rete idrica
9 regolazione miscelatore termostatico
10 pannello sinottico
11 presa ausiliaria per termoslato ambiente

A scambiatore 30 piastre
B circolatore primario (nella versiona a legno)
C bollitore 50 litri
D circolatore impianto riscaldamento
E vaso di espansione chiuso
F Rivestimento per installazione a vista

IDROKIT

cod. 601740

EEMPIO DI IMPIANTO IDRAULICO PER TERMOSTUFA SOLO RISCALDAMENTO

CON UTILIZZO DI

KIT5

AL: Alimentazione rete idrica
C:Carico/Reintegrato
EV: Eletrovolva 3 vie
NA: Normalmente Aperto
NC: Normalmente Chiusa
GR: Gruppo riempimento
Ja: Jolly di sfiato automatico
Jm: Jolly di sfiato manuale
MAN:Monomelro
MI: Mandala Impianlo
P: Pompia /circ D: D'Antonio
RA: Radiator
RE:Regolatore Eletronico 2015
RI: Ritomo Impianto
S:Scarico
ST: Sonda Temperatura
V: Valvola a stera
Vec: Vaso espansione chiuso
VR: Valvola di non ritorno
VSP: Valvola di sicurezza a pressione
VST: Valvola di scarico termico

Il Kit 5 è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

NB: le appareciature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

Componenti KIT 5

Valvola sferda 1
2 Valvola di scarico termico (72940)
3 Valvola di sovrappressione (284220)
4 Circolatore (219660)
5 Raccorderia con valvola non rilomo 1" (284180)
6 Elettravalvola 3 vie 14 M [283690]
7 Raccorderia
9 Tronchetto scarico valv. soyratepmetatura
10 Vaso d'espansione chiuso (283680)
12 Pozzetto per termometro 12 + sonda (175960)
13 Regolatore Elettronico (220780)
14 Jolli di sfiato automatico 3/8" (284150)
15 Jolli di sfio manvale 1/4" (284170)
16 Manometro (269590)

A Mandata dalla termostufa

B Mondata all'impigento
C Ritorno alla termostufa
E Scarico valvola sovrappressione
G Scarico valvola sovratemperatura

Collegamenti elettrici

AZIONI SUL SELETTORE

Selettore OFF Tutto spento

Selettore MAN Circolatore forzato

Valvola impostata

Selettore AUTO Circolatore impostato

Valvola impostata

Selezione allarme In posizione OFF esclusa

la segnalazione acustica

KIT5
cod. 280590

EEMPIO DI IMPIANTO IDRAULICO PER TERMOSTUFA CON PRODUZIONE DI ACQUA CALDA SANITARIA

CON UTILIZZO DI KIT 6

ACS: Acqua Calda Sanitaria

AF: Acqua Freddo

AL: Alimentazione rele idrica

C:Carico/Reintegro

EV: Elettrovalva 3 vie

NA: Normalmente Agerdo

NC: Normalmente Chiwsa

F:Flussostato

GR: Gruppo riempimento

Ja: Jolly di sfiato automatico

Jm: Jolly di sfjato manuale

MAN: Manometro

MI: Mandata Impianto

P: Pompa (circolatore)

RA: Radiator

RE: Regolatore Elettronico

RI: Ritorno Impianto

S: Scarico

SC:Scambiatore a piastre

ST: Sondo Temperatura

V: Valvola sfera

Vec: Vaso espansione chiuso

VR: Valvola di non rilorno

VSP: Valvola di sicurezza a pressione

VST: Valvola di scarico termico

Il Kit 6 è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

Componenti KIT 6

1 Volvo a sfera do 1"
2 Valvola do scarico termico (72940)
3 Valvola di sovrappressione (284220)
4 Circolatore (219660)
5 Raccorderia con valvola non ritorno 1" (284180)
6 Eletrovalva 3 vie 34 M (283690)
7 Raccorderia
8 Scambiatore 20 piostre per produzione di acqua calda sanitario (284300)
Tronchetto scorico valvola soyratemperatura
10 Vaso d'espanione chiuso (283680)
11 Flussostoto (220830)
12 Pozzeto per termometro 12'' + sonda (175960)
13 Regolatore elettronico (220780)
14 Jolli di sfiato automatico 38" (284150)
15 Jolli di sfiato manuale 14 (284170)
16 Manometro (269590)

A Mandata alla termostufa
B Mandata all'impianto
C Ritorno alla termostufa
Acqua fredda sanitoria
E Scarico valyolo soyrapressione
F Acqua calda sanitaria
G Scarico valvolo sovratemperatura

Collegamenti eletrici

AZIONI SUL SELETTORE

Selettore OFF Tutto spento

Selettore MAN Circolatore forzato

Valvola impostata

olatore impostato

Valvola impostata

Selezione allarme In posizione OFF escludo

la segnalazione acustica

KIT 6
cod. 280600

regolatore elettronico

AVVERTENZE IMPORTANTI PER L'INSTALLAZIONE

Gli allaccimenti, la messa in servizio e la verifica del buon funzionamento, devono essere eseguite da personale qualificato, in grado di effettuare i collegamenti secondo le leggi vigenti ed in particolare secondo la Legge 46/90, nonché nel piano rispetto delle presenti istruzioni.

Il rispetto delle norme sulla messa a terra e determinante per la sicurezza delle persone.

E' obblatorio insere a monte del dispositivo e di tutto il circuito elettrico del termostufa un interruptore differenziale di linea, inoltre é obblatorio collegare a terra la pompa, la valvola e le parti metalliche del termostufa.

LEGENDA

AA interruptore allarme acustico
R reg.apertura valvola 3 vie (KIT 1-3-5-6)
R reg. funzionamento circolatori (KIT2)
RIC regolazione interna pompa
S selettore MAN-OFF-AUTO.
SP spia pompa
SS spia sovratemperatura
ST scalp temperature
SV spia valvole 3 vie (KIT 1 - 3 - 5 - 6)
SV reg. circolatori (KIT 2)

fig. M

Dati tecnici
Alimentazione (+15 - 10%) Vac 230
Grado di protezione IP 40
Temperatura min/max ambiente °C 0÷+50
Lunghezza sonda m 1,2
Termometro °C 30÷90
Portata contatti circolatore, massima W 400
Portata contatti valvola tre vie, massima W 250
Fusibile mA 500

Il regolatore elettronico di controllo permette di monitorare le condizioni di funzionamento ed èdotato di:

-selettore MAN-OFF-AUTO (S)
-cala temperatura (ST)
- allarme acustico (AA)
- reg. aperture valvola 3 vie (R) (KIT1-3)
- reg. funzionamento circolatori (R) (KIT2)
- regolazione interna pompa (RIC)
spia valola a 3 vie (SV) (KIT1-KIT3)
- spia reg.circolatori (SV) (KIT2)
spia sovratemperatura (SS)
- spia pompa (SP)

Funzionamento

Dispositivo di controllo:

Termometro

Dispositivo di protezione

(sistema allarme acustico):

Allarme acustico (AA)
Allarme sovrattemperatura (SS)

Taleistema interviene quando la temperatura dell'acqua supera il valore di 90^ ed avverte l'utilizzatore di sospendere l'alimentazione di combustibile.

Il funzionamento dell'allarme acustico vuo essere escluso agli sull'interruttore (AA); rimane comunique attiva la funzione di allarme data alla spia di sovrattematura (SS).

Per ripristinare le condizioni inizioli, dopo aver ridotto la temperatura dell'acqua nel termostufa, bisogna riattivare l'interruttore (AA).

- Dispositivo di alimentazione

(sistema circolazione):

• Selettore MAN-OFF-AUTO (S)
  Spia pompa (SP)

Nella funzione manuale la pompa funzione sempre, nella funzione OFF la pompa è spenta; nella funzione AUTO si attiva la pompa dell'impianto a una temperatura desiderata per mezzo della regolazione interna (RIC) da 20 a 80^ (il lavoro è pre-impostato a 20^ )

- Dispositivo di funzionamento (sistema di regolazione):

Regolazione (R) per apertura valvola a 3 vie
Spia (SV) di funzionamento valvola a 3 vie

Quando la temperatura del fluido raggiunge il valore impostato col regolatore, la valvola a 3 vie commuta il fluido ai termosifoni e la spia di funzionamento (SV) si accende.

Nel momento in cui la temperatura del fluido scende al di sotto del valore impostato, il sistema di regolazione apree il circuito elettrico, la valvola a 3 vie by-passa il fluido direttamente al termostufa.

Attenzione:

Durante il funzionamento normale, controllare che le spi luminose (SV) e (SP) siano accese.

Ubicazione

Il regolatore elettronico deve essere installato nelle vicinanze del termostufa.

La sonda dei disposiliivi di funzionamento, protezione e controllo delve essere collocata direttamente sul termostufa o al massimo sulla tubazione di mandata entro 5 cm di distance dal termostufa e come unque prima di qualiasi organo di intercettazione.

La sonda deve essere immersa nel pozzetto.

Installazione

Per una corretta installmente del regolatore elettronico agire come segue: allentare la vite di fissaggio quando togliere la calotta, posizionare a muro e fissare con i tasselli in dotazione; eseguire quando le connessioni come da schema facendo la massima attenzione ai collegamenti, stendere i cavi usando delle canaline conformi alle normative vigenti; quando riposizione la calotta e serra rla vite di chiusura.

Tutte queste operazioni devono essere fatte con l'alimentazione disinserita alla rete elettrica e con il selettore (S) AUTO-OFF-MAN in posizione OFF.

Per la Valvola a 3 vieutilizzare il filo marrone (fase) e il filo blu (neutro)

da collegare rispettivamente ai morsetti 5 e 6 del regolatore.

Il filo giallo-verde va collegato alla terra.

Per collegare correttamente il regolatore all'impianto, seguire le istruzioni di montaggio contente nella confezione.

Dear Sir or Madam,

KLIMA con CALIENTAPLATOS

WARM con CALIENTAPLATOS

TA Termostato ambiente

AZIONI SUL SELETTORE

Selettore OFF Tuito spento

Selettore MAN Circolatore forzato

Valvola impostata

Selettore AUTO Circolatore impostato

Volva impostata

Selezione allarme In posizione OFF escluda

la segnalazione acustica
