BEDIENUNGSANLEITUNG VIP EDILKAMIN

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen und beglickwünschen Sie zur Wahl unseres Produkts.

Wir bitten Sie, vor dem Gebrauch diesen Merkblatt aufmerksam zu setzen, um sAMILiche Leistungen des Geräts auf die Beste Weise und in volliger Sicherheit auszunutzen.

Für weitere Erläuterungen oder Erfordernisse setzen Sie sich bitte mit dem HändLER in Verbindung, bei dem Sie den Kauf getätigt haben oder besuchen Sie unsere Websites www.edilkamin.com unter dem Meniupunkt HändLER.

HINWEIS

• Nach dem Auspacken des Ofens, sich der Universehrheit und der Vollständigkeit des Inhalts vergewissern (., Kalthandgriff für Öffnung der Tür, Garantieheft, Handschuh, CD/technische Beschreibung).

Im Fall von Störungen wenden Sie sichitte softe an den Handler, bei dem der Kauf getatigt wurde und händigen Sie ihm Kopie des Garantiehafts und die steuerlich gultige Kaufbescheinigung aus.

-Inbetriebnahme/Abnahme

Die Inbetriebnahme besteht gemäß der UNI 10683/2012 in einer Reihe von Kontrollarbeiten, die mit eingebautem Heizofen durchgefuhrt werden und darauf abzielen, die korrekte Funktionseweise des Systems und seine Entsprechung mit den geltenden Vorschriften sicherzustellen.

• Fehlerhafte Installation, nicht ordnungsgemäß ausgeführte Wartungsarbeiten, unsachgemäßter Gebrauch des Produkts enthalten den Hersteller von jeglicher Haftung für durch den Gebrauch verursachten Schaden.

• Die Nummer des Kontrollabschnits, der für die Identifizierung des Heizofen erforderlich ist, ist angegeben:

• Im oberen Teil der Verpackung

• Im Garantieheft im inneren des Brenntraums

• Auf dem auf der Rückseite des Geräts angebrachten Schild

Die besagten Unterlagen sind zusammen mit der Kaufbescheinigung aufzubewahren, deren Angaben bei etwaigen Auskunftsbegehren mitzuteilen und für den Fall von etwaigen Wartungseingriffen zur Verfugung zu stellen sind.

• Die abgebildeten Details sind graphisch und geometrisch unverbindlich.

CE-KONFORMITÄTSERKLÄRUNG

Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - Cod. Fiscale P.IVA 00192220192

erklärt hiermit eigenveverantwortlich, dass:

Die unten aufgeführten Öfen sind nach dem EU Reglement 305/2011 (BauOVo) und der harmonisierten Europäischen Richtlinie konform

EN13240:2001 ^+ A2:2004 ^+ AC:2006 ^+ AC:2007

HOLZ-HEIZOFEN, der Handelsmarke EDILKAMIN, mit dem Modellnamen BIG, GLAM, LUX, VIP

SERIEN-NUMMER: Typenschild-Daten

Leistungserklarung (DoP EK n^082 ): Typenschild-Daten

Außerdem wird erklärnt, dass

Holz-heizofen BIG, GLAM, LUX, VIP den folgenden EU-Richtlinien entspricht:

2006/95/CE - Niederspannungsrichtlinie

2004/108/CE - Richtlinie über elektromagnetische Verträglichkeit

EDILKAMIN S.p.a. schlieft im Fall von Ersetzungen, Installationsarbeiten und/oder Änderungen, die nicht von EDILKAMIN Mitarbeitern bzw. ohne unsere Zustimmung durchgeführt wurden, jeder Haftung für Funktionstörungen des Gerätes aus.

BETRIEBSWEISE

Ofen Serie zum Verbrennen von Holz mit Warmlufterzeugung. Bei den Öfen wurde die Vorderseite vollständig aus Gusscisen hergestellt, während die Struktur des Feueraums aus dickwandigem Stahl ist. Der gesamte Feueraum wurde mit ECOKERAM® ausgekleidet, einem speziellen feuerfesten Material, das im Gießverfahren hergestellt wird. Bei allen Modellen wird Sekundärluft und Tertiärluft eingeblasen, die Tertiärlust z.B. dient zum Reinigen des Glases. Das Abführren des Rauches kann von oben oder von der Rückseite aus erfolgen, für mehr Flexibilität bei der Installation. Die Regelung der Verbrennungsluft erfolgt auf zwei verschiedene Betriebsarten:

- AUTOMATISCH

- MANUEL

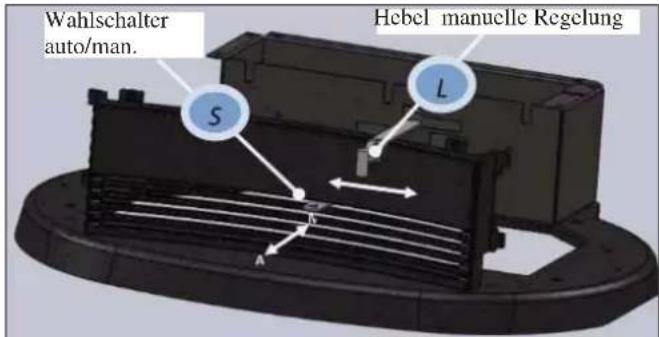

Auf dem unteren Gitter der Öfen befinden sich zwei Bedienungselemente:

• Wahlschalter Betriebsart "Automatik" (S).

-Hebel zur Regulierung in Betriebsart "manuell" (L)

Manuell:

Den Wahlschalter "S" auf MANUELL stellen, bzw. ganz in das Gusseisengitter einschieben; der Stellhebel "L" reguliert die Luftmenge und somit die Intensität des Feuers von einem Minimum (Hebel links positioniert) bis zu einem Maximum (Hebel rechts positioniert).

Automatik:

Den Wahlschalter "S" auf AUTOMATIK stellen, bzw. ganz aus dem Gussieisengitter hersauszichen; der Hebel „L" muss ganz nach links gebracht werden.

Auf diese Weise reguliert der Ofen automatisch die Flammintensitat je nach Feuerraumtemperatur und bzw. dank eines thermostatischen Ventils: z.B. beim Anfeuern, wenn der Feueraum noch kalt ist, sorgt das Ventil davon, dass die maximale Luftmenge in den Feuerraum gelassen wird um diese Phase zu beschleunigen; erhöht sich hingegen die Feuerraumtemperatur, senkt das Ventil schrittweise die Luftzufahr, was eine Überhitzung des Raumes vermeidet, in dem der Ofen aufgestellt ist, und somit einen exzessiven und nutzlosen Holzverbrauch." Die Öfen sind mit einem Ventilator zu 800m^3 /h ausgestattet, der vom Bedienfeld aus geregelt werden kann. Auf diese Weise ist es möglich die Warmluft zu kanalisieren, damit auch anliegende Räume geheizt werden konnen.

Auf der Ofenrückseite sind zum Anschlieben der Warmluft-Kanalisierung zwei Anschlussstutzen zu je 010 cm vorhanden. Zum Heizen nur des Nebenraumes kann man SET 8 oder SET 9 benutzen.

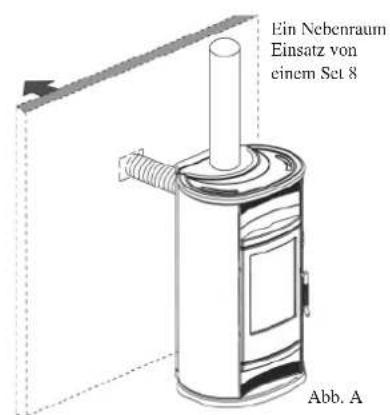

• Beim Verwenden von Set 8 wird ein Teil der Warmluft in den Nebenraum und ein Teil in den Aufstellungsraum abgeführt (Abb. A).

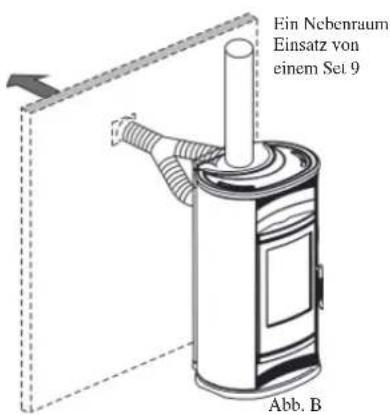

• Verwendet man Set 9, wird die gesamte produzierte Warmluft in den Nebenraum geleitet (Abb. B).

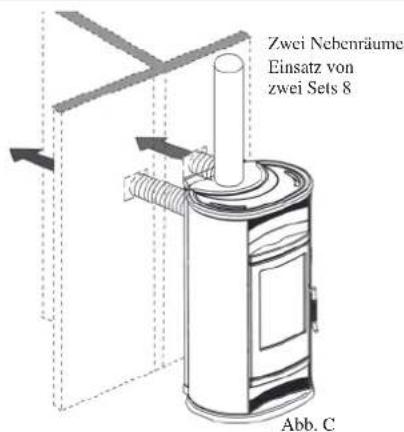

Zum Heizen von zwei angrenzenden Räumen muss man 2 Mal das SET 8 verwenden (Abb. C)"

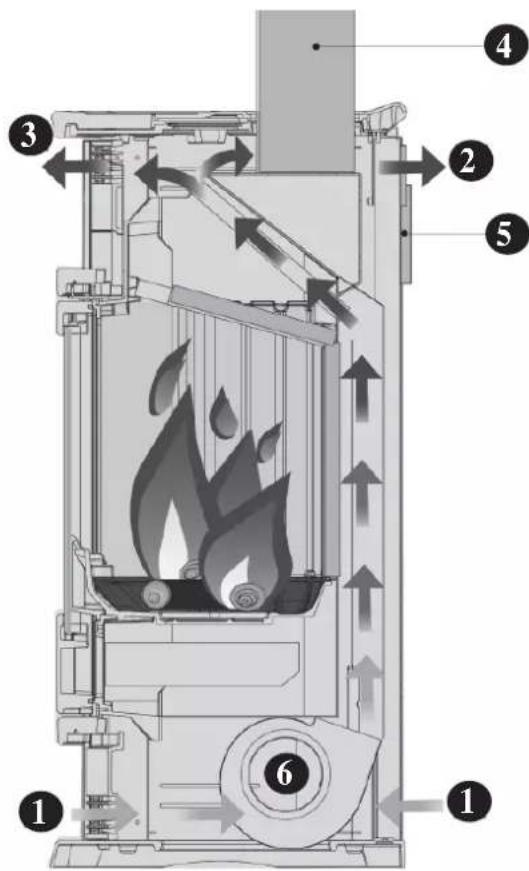

SCHEMA: WARMLUFTUMLAUF

1) Eintritt der Luft
2) Austritt warmer kanalisierbarer Luft gegen die Nebenräume
3) Austritt warmer Luft in die Umgebung
4) Rauchausritt offen
(5) Rauchaustritt hinten
6) Warmluft Ventilator

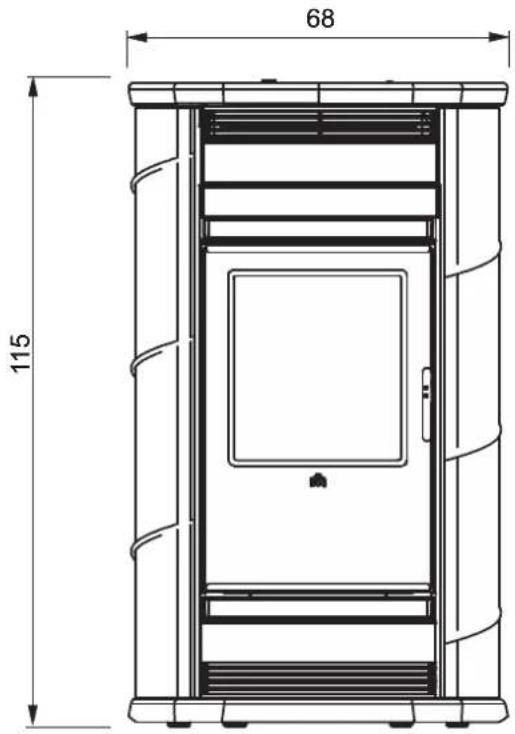

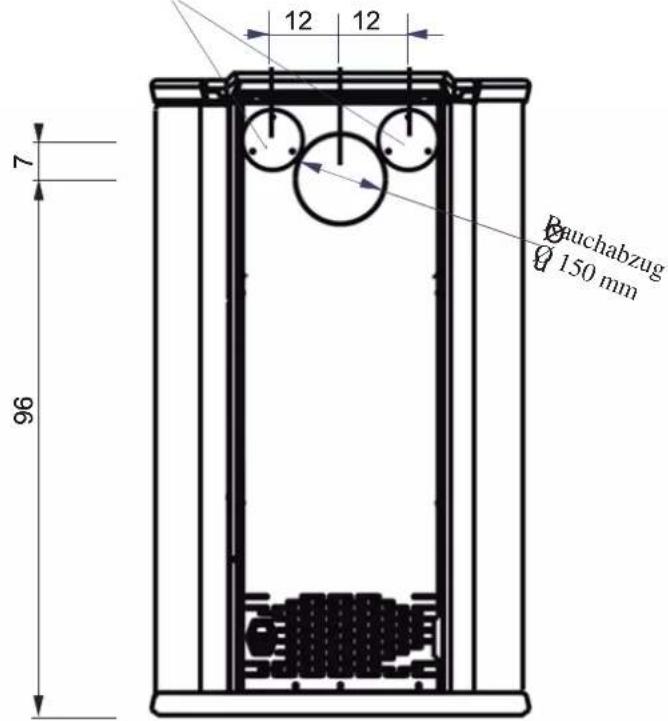

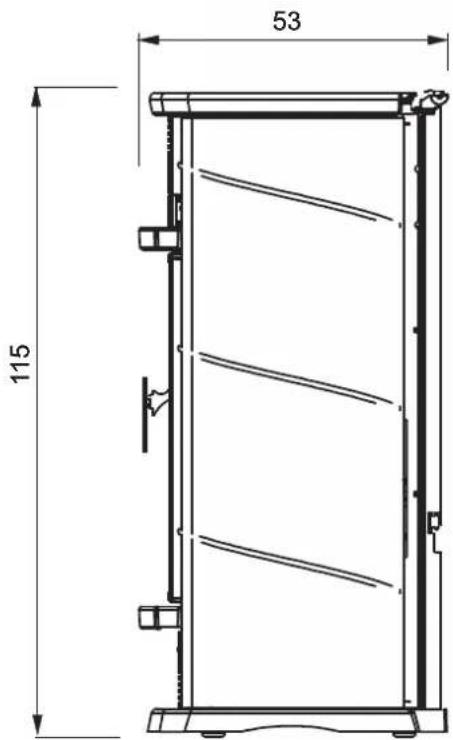

ABMESSUNGEN UND FINISHES

• BIG: Keramik cremeweiβ, rot, ledereffekt.
• GLAM: Specksteinverkleidung.
• LUX: grau lackierter Stahl.
• VIP: Keramik cremeweiβ, rot, ledereffekt.

FRONT ZURUCK

Kanalisierung
Warmluft 0 100mm

SEITE

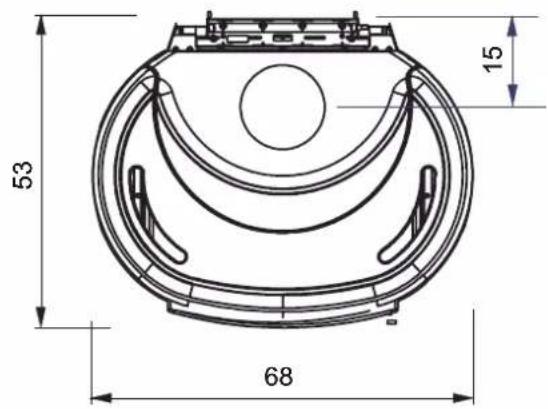

GRUNDISS
FÜR DIE 4 MODELLE GÜLTIGE ABMESSAGENGEN

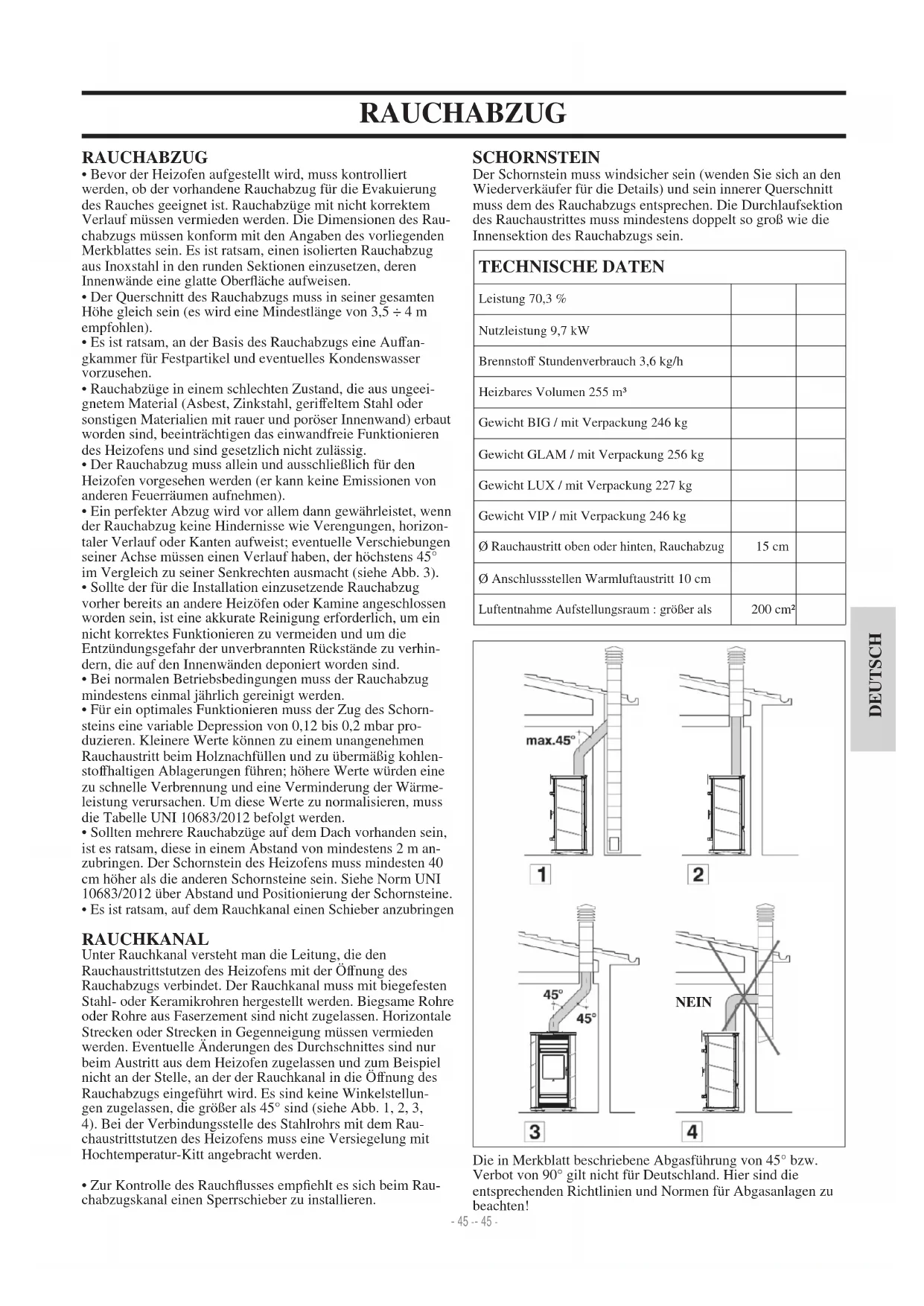

RAUCHABZUG

RAUCHABZUG

• Bevor der Heizofen aufgestellt wird, muss kontrolliert werden, ob der vorhandene Rauchabzug für die Evakuierung des Rauches geeignet ist. Rauchabzüge mit nicht korrektem Verlauf müssen vermieden werden. Die Dimensionen des Rauchabzugs müssen konform mit den Angaben des vorliegenden Merkblattes sein. Es ist ratsam, einen isolierten Rauchabzug aus Inoxstahl in den runden Sektionen einzusetzen, deren Innewände eine glatte Oberfläche aufweisen.
• Der Querschnitt des Rauchabzugs muss in seiner gesamtten Höhe gleich sein (es wird eine Mindestlänge von 3,5 ÷ 4 m empfohlen).
• Es ist ratsam, an der Basis des Rauchabzugs eine Aufgangkammer für Festpartikel und eventuelles Kondenswasser vorzusehen.
• Rauchabzüge in einem schlechten Zustand, die aus ungeeignetem Material (Asbest, Zinkstahl, geriffeltem Stahl oder sonstigen Materialien mit rauer und poroser Innendwand) erbart worden sind, beeinträchtig den das einwandfrei Funktionieren des Heizofens und sind gesetzlich nicht zulässig.
• Der Rauchabzug muss allein und ausschließlich für den Heizofen vorgesehen werden (er kann keine Emissionen von anderen Feuerräumen aufnehmen).
• Ein perfekter Abzug wird vor allem dann gewährleistet, wenn der Rauchabzug keine Hindernisse wie Verengungen, horizontaler Verlauf oder Kanten aufweist; eventuelle Verschiebungen seiner Achse müssen einen Verlauf haben, der hochstens 45^ im Vergleich zu seiner Senkrechten ausmacht (siehe Abb. 3).
• Sollte der für die Installation einzusetzende Rauchabzug vorher bereits an andere Heizöfen oder Kamine angeschlossen worden sein, ist eine akkurate Reinigung erforderlich, um ein nicht korrektes Funktionieren zu vermeiden und um die Entzündungsgefahr der unverbrannten Rückstände zu verhindern, die auf den Innewänden deponiert worden sind.
• Bei normalen Betriebsbedingungen muss der Rauchabzug mindestens einmal jährlich gereinigt werden.
• Für ein optimales Funktionieren muss der Zug des Schornsteins eine variable Depression von 0,12 bis 0,2 mbarprodukten. Kleinere Werte konnen zu einem unangenehmen Rauchaustritt beim Holznachfüllen und zu übermöig kohlenstoffhaltigen Ablagerungen führen; höhere Werte wurden eine zu schnelle Verbrennung und eine Verminderung der Wärme-leistung verursichen. Um diese Werte zu normalisieren, muss die Tabelle UNI 10683/2012 befolgrt werden.
• Sollten mehrere Rauchabzüge auf dem Dach vorhanden sein, ist es ratsam, diese in einem Abstand von mindestens 2 m anzubringen. Der Schornstein des Heizofens muss mindesten 40 cm höher als die anderen Schornsteine sein. Siehe Norm UNI 10683/2012 über Abstand und Positionierung der Schornsteine.
• Es ist ratsam, auf dem Rauchkanal einen Schieber anzubringen

RAUCHKANAL

Unter Rauchkanal versteht man die Leitung, die den Rauchaustrittstutzen des Heizofens mit der Öffnung des Rauchabzugs verbindet. Der Rauchkanal muss mit biegefesten Stahl- oder Keramikrohren hergestellt werden. Biegsame Rohre oder Rohre aus Faserzement sind nicht zugelassen. Horizontale Strecken oder Strecken in Gegenegigung müssen vermieden werden. Eventuelle Änderungen des Durchschnittes sind nur beim Austritt aus dem Heizofen zugelassen und zum Beispiel nicht an der Stelle, an der der Rauchkanal in die Öffnung des Rauchabzugs eingeführt wird. Es sind keine Winkelstellungen zugelassen, die größler als 45^ sind (siehe Abb. 1, 2, 3, 4). Bei der Verbindungsstelle des Stahlrohrs mit dem Rauchaustrittstutzen des Heizofens muss eine Versiegelung mit Hochtemperatur-Kitt angebracht werden.

• Zur Kontrolle des Rauchflusses empfeht es sich beim Rauchabzugskanal einen Sperrschieber zu installmenten.

SCHORNSTEIN

Der Schornstein muss windsicher sein (wenden Sie sich an den Wiederverkäufer für die Details) und sein innerer Querschnitt muss dem des Rauchabzugs entsprechen. Die Durchlaufsektion des Rauchaustritte muss mindestens doppelt so groß wie die Innensektion des Rauchabzugs sein.

TECHNISCHE DATEN
Leistung 70,3 %
Nutzleistung 9,7 kW
Brennstoff Stundenverbrauch 3,6 kg/h
Heizbares Volumen 255 m³
Gewicht BIG / mit Verpackung 246 kg
Gewicht GLAM / mit Verpackung 256 kg
Gewicht LUX / mit Verpackung 227 kg
Gewicht VIP / mit Verpackung 246 kg
Ø Rauchaustritt oben oder hinten, Rauchabzug	15 cm
Ø Anschlussstellen Warmluftaustritt 10 cm
Luftentnahme Aufstellungsraum: größer als	200 cm²

1

2

3

4

Die in Merkblatt beschriebene Abgasführung von 45^ bzw. Verbot von 90^ gilt nicht für Deutschland. Hier sind die entsprechenden Richtlinien und Normen für Abgasanlagen zu beachten!

MONTAGE DER VERKLEIDUNGEN BIG/VIP

MITGELIEFERTE KLEINTEILE:

2 Schrauben M6 x 25
2 Schrauben M6 x 12
4 Silicon-Abstandshalter für die Aufsatzplatte aus Keramik
8 flache Unterlegscheiben mit Durchmesser 6
2 Buchsen
16 Abstandsstücke aus Silikon für Keramikteile
2 Befestigungspätten Keramikteile

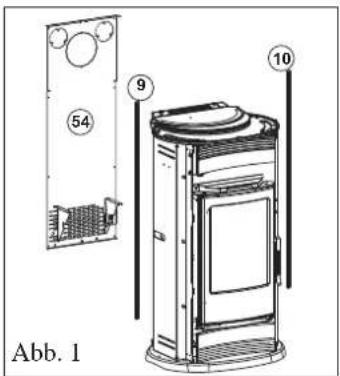

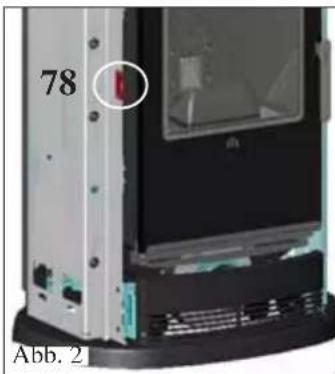

MONTAGE DER SEITLICHEN KACHELN (Abb. 1-2)

Die Ruckwand (54) abbauen und die beiden Profile (9-10).
Die beiden Plättchen (78) auf den verzinkten Teilteilen festmachen wo drei Löscher präsent sind (je nach Modell anwenden).

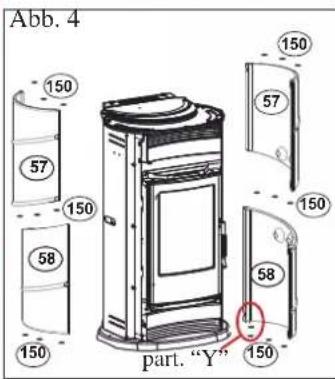

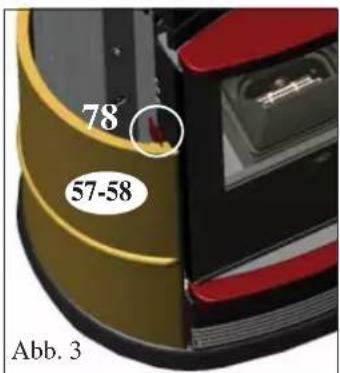

für das Modell VIP (Abb. 3-4)

• Das linke Plattchen ist am mittleren und oberen Loch festzumachen, während das rechte Plattchen am mittleren und unteren Loch festzumachen ist.
  Die Keramikfliesen (138-139) auf die Plattchen (78) streifen
• 2 silikonhaltige Abstandsstücke (150) im hinteren Teil zwischen dem Gusseisensockel und der unteren rechten Fliese (58) anordnen (siehe Detail Y - Abb. 4).
• Zur korrekten Befestigung der oberen rechten Seitenfliese aus Keramik sowie der unteren linken Seitenfliese aus Keramik die Feststellschrauben entsprechend einstellen, die sich auf den verzinkten Seitenteilen der Struktur befinden (Abb. 5-6)
• Rechte Seite (Abb. 5): Die Klemmschraube regulieren, die als Anschlag für die obere rechte Seitenfliese aus Keramik fungiert (57)

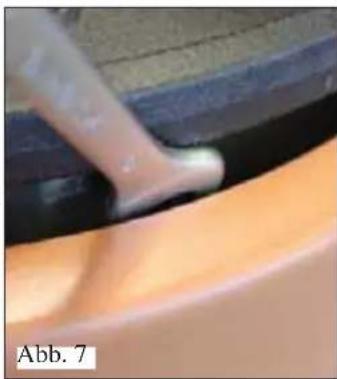

• Linke Seite (Abb. 6): Die obere linke Seitenfliese aus Keramik abnehmer (57) und die Klemmschraube regulieren, die als Anschlag für die untere linke Seitenfliese aus Keramik dient (58)
  Die obere linke Seitenfliese aus Keramik wieder einbauen (57)

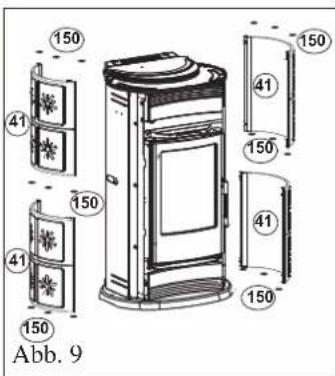

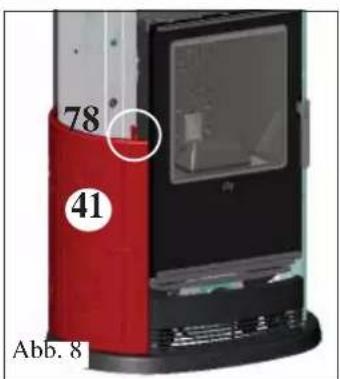

für das Modell BIG (Abb. 8-9)

Die linke keine Platte ist am mittleren und unteren Loch festzumachen, während die rechte keine Platte am mittleren und oberen Loch festzumachen ist.
Die Keramikfliesen (41) auf die Plättchen (78) streifen

HINWEIS: Da die Plättchen guss gefertigt sind, konnten sie in der Höhe vonceinenander abweichen. Um den eventuellen Hohenunterschied auszugleichen, konnen die Silikon-Abstandshalter (150 - Abb. 4-9) dazwischen gelegt werden, ohne übrigens das Ausschen des Ofens zu beeinträchtigen.

Die Profile (9-10) wieder montieren die Rückwand (54) wieder anbauen.

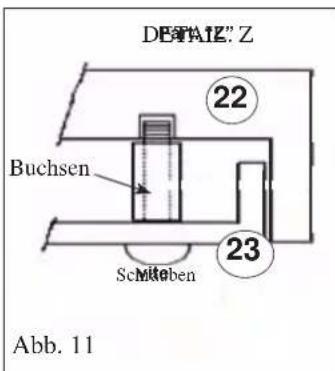

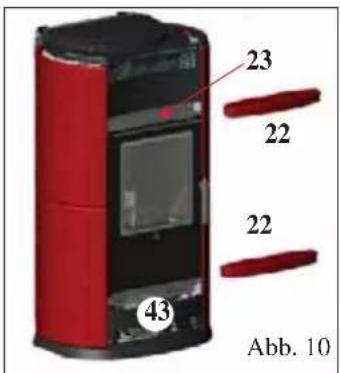

MONTAGE DES OBEREN FRONTPANEELS VORN BIG/VIP (Abb. 10-11)

• Das vordere obere Frontpaneel aus Keramik (22) abgestützt auf die Frontpaneel Halterung (23) in Position bringen, wurde oberhalb der Tur positioniert
  Die Blende mit den mitgelieferten 2 Schrauben M6x25 (mittels eines Inbusschlüssels) zuvor ist die Tur zu offen.

HINWEIS: Zur korrekten Montage des oberen vorderen Frontpaneels (22) ist es notwendig, dass zwischen diesen und dem Frontpaneel (23) der mitgelieferte Einsatz platziert wird, so wie es im Detail "Z" auf Abb. 11 angegeben ist.

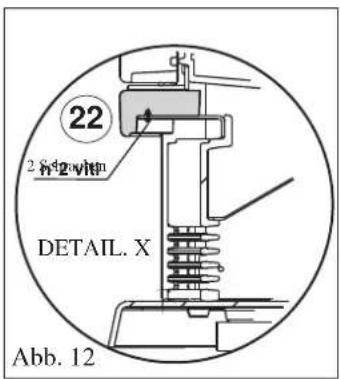

MONTAGE DER UTEREN VORDEREN BLENDE BIG/ VIP (Abb. 10-12)

• Mit dem Inbusschluss die Befestigungsschrauben des Sockelgitters aus Gusscisen (43) ausschrauben und dieser abnehmer.
  Die Blende (22) platzieren und sie mit den mitgelieferten 2 Schrauben M6x12 (mithilfe eines Inbusschlusses) wie im Detail "X" angegeben, befestigen (Abb. 12).

MONTAGE DER VERKLEIDUNGEN BIG/VIP

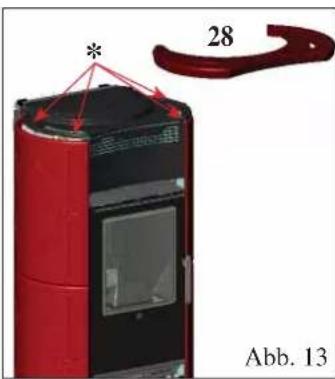

MONTAGE DES KERAMIKAUFSATZES BIG/VIP (Abb. 13)

Die 4. Keramik-Abstandshalter (*) in die entspruchenden vier freien Öffnungen des Gusseisen-Oberteils stecken und die Keramik-Ablage (28) aufsetzen
- Falls erforderlich, zwischen dem Abstandshalter aus Silicon und dem Gusseisenaufsatz eine Unterlegscheibe legen.

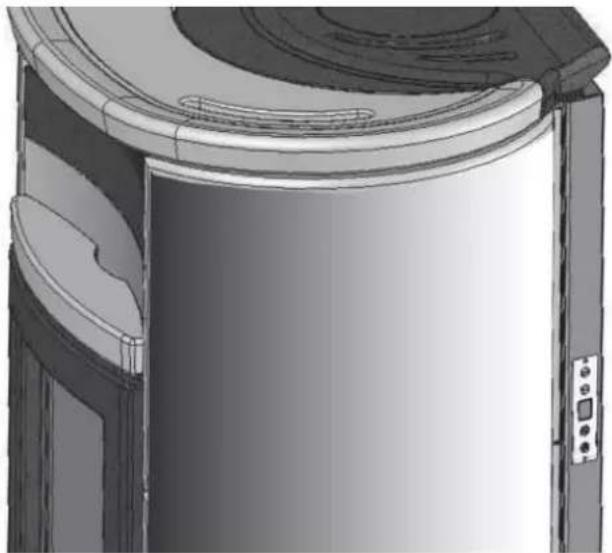

HINWEIS:

• Die rote Kristallinemaille auf den Steingutkacheln bildet einheitliche Haarrisse auf der gesamten Fläche. Diese Haarrisse stellen keinen Mangel dar, sondern ein typisches Merkmal der Emaille auf Steingutkacheln ("Crackle"-Effekt).
  Die Keramikteile (Steingutkacheln) sind von Hand gegessen und emailiert und können dazu hergeringfugige Unre

gelmäßigkeiten aufweisen (kleine Mulden oder Poren in der EmaiLleschicht), die ihre Qualität jedoch nicht beeinträchtigen, sondern bezeugt dessen Bearbeitung von Hand.

MONTAGE DER VERKLEIDUNGEN LUX

MITGELIEFERTE KLEINTEILE:

2 Schrauben M6 x 25
2 Schrauben M6 x 12
4 Silicon-Abstandshalter fur die Aufsatzplatte aus Keramik
8 fl ache Unterlegscheiben mit Durchmesser 6
2 Buchsen

Der Ofen wird mit bereits montierten Metallseitenteilen ausgeliefert, während das obere und untere (22) Frontpaneel aus Keramik und das Top (28) separates verpackt sind und wie folgt montiert werden müssen:

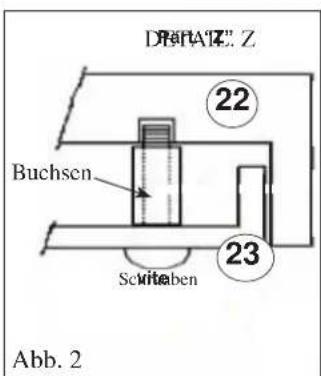

MONTAGE DER OBEREN VORDEREN BLENDE (Abb. 1-2)

• Das vordere obere Frontpaneel aus Keramik (22) abgestützt auf die Frontpaneel Halterung (23) in Position bringen, wurde oberhalb der Tur positioniert.
  Die Blende mit den mitgelieferten 2 Schrauben M6x25 (mittels eines Inbusschlusses) zuvor ist die Tur zu offen.

HINWEIS: Zur korrekten Montage des oberen vorderen Frontpaneels (22) ist es notwendig, dass zwischen diesen dem und dem Frontpaneel (23) der mitgelieferte Einsatz platziert wird, so wie es im Detail "Z" in Abb. 2 angegeben ist.

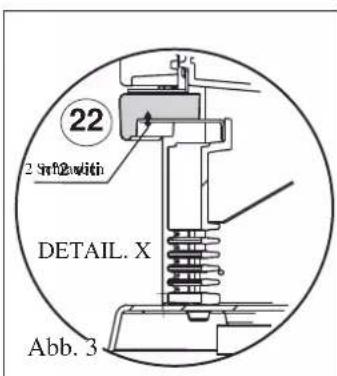

MONTAGE DER UTEREN VORDEREN BLENDE (Abb.1-3)

• Mit dem Inbusschluss die Befestigungsschrauben des Sockelgitters aus Gusseisen (43) ausschrauben und diesen abnehmer.
  Die Blende (22) platzieren und sie mit den mitgelieferten 2 Schrauben M6x12 (mithilfe eines Inbusschlusses) wie im Detail "X" angegeben, befestigen (Abb.3).

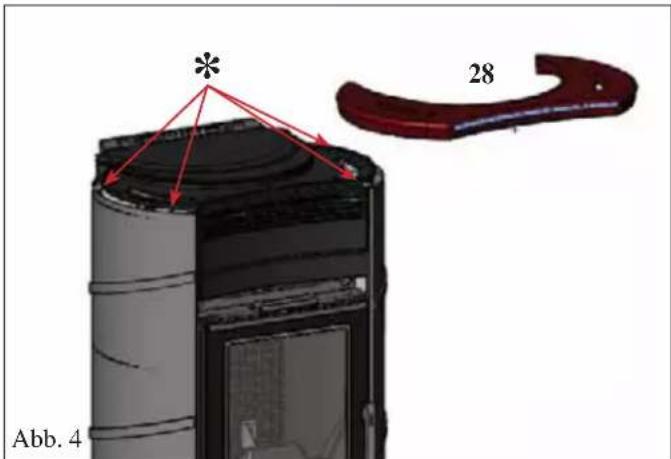

MONTAGE DES KERAMIKAUFSATZES (Abb. 4)

Die 4 Keramik-Abstandshalter (^*) in die entspruchenden vier freien Öffnungen des Gusseisen-Oberteils stecken und die Keramik-Ablage (28) aufsetzen
- Wo erforderlich, zwischen dem Silikon-Abstandshalter und dem Gusseisen-Oberteil eine mitgelieferte Unterlegscheibe einlagen.

INSTALLATION

Bei Installation und Gebrauch des Geräts mussen alle lokalen und nationalen Gesetzesvorschriften und Europanormen beachtet werden. In Italien gilt UNI 10683/2012 sowie alle etwaigen regionalen Vorgaben und Vorgaben der örtlichen Gesundheitsämter ASL. In jedem Fall sind die einschädigten nationalen Bestimmungen zu beachten. Bei der Installation in einem Mehrparteienhaus sollte zunachst die Genehmigung des Hausverwalters eingeholt werden.

PRÜFUNG DER VERTRAGLICHKEIT MIT ANDEREN GERÄTEXN

Der OfenarfNicht in Räumen aufgestellt werden, in denen Gasheizgeräte vom Typ B in Betrieb sind (z.B. Gas-Wassererhitzer, Ofen und Geräte, die über Abzugshauben betrieben werden), da der Ofen Unterdruck im Raum erzeugen und dadurch den Betrieb solcher Geräte beeinflussen bzw. beeinträchtigen kann.

BRANDSCHUTZSICHERHEITSABSTÄNDE

Der Ofen ist unter Einhaltung der folgenden Sicherheitsbedingungen zu stallieren:

• Seitlich und auf der Rückseite 20cm Mindestabstand zu entzündlichen Materialien halten.

• vor dem Ofen)durfen keine entzündlichen Materialien mit einem Abstand von weniger als 80~cm aufgestellt werden. Sollte es nicht möglich sein, die oben angegebenen Abstände einzuhalten, mussen technische und bauliche Maßnahmen getroffen werden, um jeder Brandgebung auszuschreiben.

Für den Fall der Montage auf einer Wand aus Holz oder andere rennbaren Material muss das Rauchabzugrohr angemessen gedämmt werden.

LUFTEINLASSROHR

Um den verbrannten Sauerstoff wieder zu ersetzen und um einen ausreichenden Fluss der Verbrennungsluft zu gewährleisten, muss der Raum, in dem der Heizofen installiert ist, mit einer Einlassvorrichtung der Außenluft versehen sein, deren Durchfl ussoffnung mindestens 200~cm^2 (016cm) betragt.

RAUCHSCHIEBER

Der Schieber muss muhelos betätig werden konnen und seine Stellung muss von außen her durch den Regulierungsriff sightbar sein. Der Schieber muss in der vorgesehenen Stellung verbleiben und ein automatischer Verschlussarf nicht möglich sein. Der Rauchschieberarf die Sektion des Rauchabzugs nicht vollständig verschreiben, sondern muss das Vorhandsein einer minimalen Öffnung gewährleisten, die 3% der Sektion entspricht, und die auf jeder Fall 20~cm^2 messen muss.

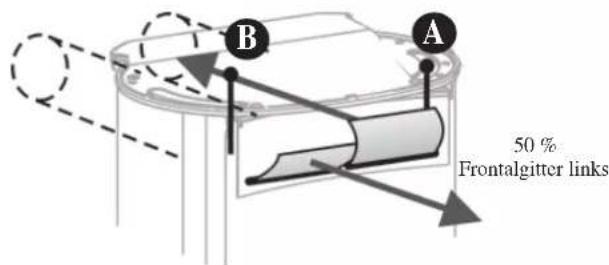

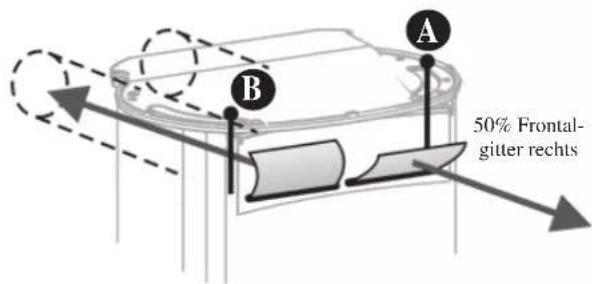

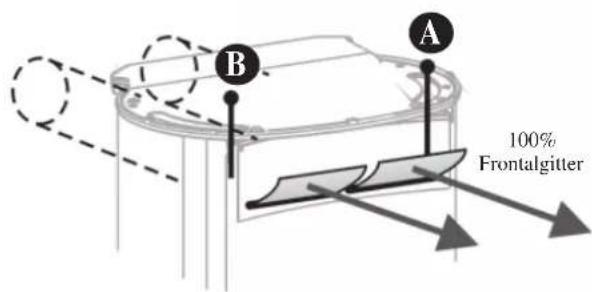

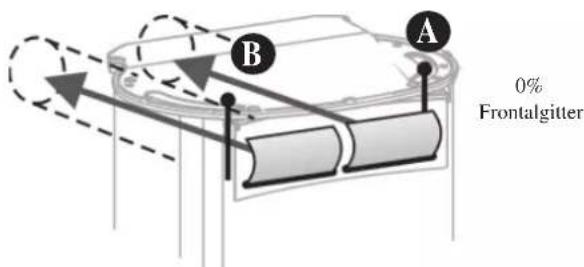

REGULIERUNG DER KANALISATION

Auf der Rückseite sind zur Kanalisierung der Warmluft 2 Anschlussstutzen vorhanden.

Jeder Anschlussstuten kann Warmluft in einen Nebenraum leiten undzarmit Nr.1 SET 8 fur den Austritt,oder beiden konnen Warmluft in den gleichen Nebenraum leiten und zar mit Nr.1 SET 9 (es wird nur ein Gitter zum Einleiten der Luft in den Raum verwendet).

Zum Handhaben der Warmluftweiterleitung durch die beiden hinteren Anschlussstutzen (siehe Seite 44) folgenden benutzten:

• Das Bedienungseinlement B mit Hebel für den RE Anschlussstutzen

• Das Bedienungselement A mit Hebel für den LI Anschlussstutzen.

Bitte beachten: die Hebel der beiden Bedienungselemente A und B dürfen nur mit dem mitgelieferten Hitgeschutzhandschuh betägt werden, da sie sehr heißt werden konnen.

Zur Verteilung der Warmluft bestehen diverse Alternativen.

100% kanalisiert Links geschlossen - rechts geschlossen
Links 50% kanalisiert Links geschlossen - rechts offen

50% kanalisiert rechts Links offen - rechts geschlossen

0% kanalisiert Links offen - rechts offen

GEBRAUCHSANWEISUNGEN

HINWEISE auf Brennstoff: Brennholz

Um ein einwandfreies Funktionieren des Heizofens zu gewährleisten, muss trockenes und natürliches Brennholz verwendert werden, das hochstens 20% Feuchtigkeit aufweist.

Achtung:

Nachdem das Feuer angefacht ist, entwickeln sich in einigen Teilen des Heizofens hohe Temperatures. Es ist deshalb ratsam, dass Kinder sich nicht ohne Aufsicht in der Nähe des Heizofens aufhalten.

Der Heizofen ist ein Gerät, das konzipiert worden ist, nur mit verschlossenem Ofentor zu Funktionieren.

Die Wärmeverbreitung erfolgt gleichzeitig durch Wärmeabstrahlung und Wärmekonvection.

Ziehen Sie den mit dem Heizofen gelieferten Handschuh an, um das Ofentor zu öffnen und die Ofenregelung zu betätigten!

ERSTE INBETRIEBSETZUNG

Eventuelle unangenehme Gerüche oder Rauch werden durch Verdunsten oder durch das Austrocknen einiger Materialien verursacht, die während des Herstellungsverfahrens angewendet worden sind. Diese Vorgänge können noch eine Tage andauern, bevor sie endgültig verschwinden.

Beim Anfeuern wie folgt vorgehen: etwas Papier und eine petite Menge feines und gut gelagertes Holz in den Feuerraum legen, so entwickelt sich die Flamme am besten.

N.B.: Fachen Sie das Feuer nie mit Alkohol, Benzin, Kerosen oder sonstigen flüssigen Brennmitteln an. Diese)dürfen nicht in der Nane des Heizofens aufbewahrt werden. Verwendensie keine Brennwurfel aus Petrol oder chemischen Substanzen, weil sie die Innwände des Heizofens stark beschädigend konnten. Verwenden Sie ausschließlich Brennwurfel ökologischer Herkunft.

Eine übermäßige Bestückung (mehr als 3,5kg / h ) oder zu starke Flammen können dem Feuerraum ebenfalls schaden.

ART DES BRENNSTOFFES

Der Ofen sollene möglichst mit gut abgelagertem Buchen bzw. Birkenholz befeuert werden. Jede Holzart besitzt unterscheidliche Merkmale, die auch den Wirkungsgrad der Verbrennung becinflussen. Die erklärte Nennleistung des Ofens in kW wird erhalten, indem man die richtige Holzmenge verbrennt und darauf darauf auf achtet, die Brennkammer nicht zu überlagen.

Brennstoff und Heizleistung

Die Verbrennung wurde vom technischen Gesichtspunkt aus optimiert, sowohl, was die Konzeption des Kamins und der entsprechenden Luftzufuhr als auch der Emissionen betrift.

Wir fordern Sie dazu auf, unseren Einsatz zugunsten einer sauberen Umwelt zu unterstützen, indem Sie die nachfolgend aufgeführten Hinweise zur Verwendung von Brennstoffen befolgen, die keine Schadstoffe enthalten und erzeugen.

Verwenden Sie als Brennstoff ausschließlich natürliches und abgelagertes Holz oder Holzbriketts.

Feuchtes, frisch geschlagenes oder auf unangemessene Weise gelagertes Holz weist einen hohen Wassergehalt auf, brennt dazu schlecht, erzeugt viel Qualm und weniger Wärme. Verwenden Sie nur Brennholz mit einer Lagerungszeit von mindestens zwei Jahren an einem belufteten und trockenen Ort.

In thisem Fall wird der Wassergehalt weniger als 20% des Gewichts betragen.

Auf diese Weise sparen Sie Brennstoff, da abgelagertes Holz einen wesentlich higheren Heizwert besitzt.

Verwenden Sie nie flüssige Brennstoffe wie Benzin, Alkohol oder Ahnliches. Verbrennen Sie keine Abfälle.

N.B. Abgelagertes Holz besitzt einen Heizwert von etwa 4 kWh/kg, während frisch geschlagenes Holz einen Heizwert von nur 2 KWh/kg besitzt. Um denselben Heizwert zu erhalten, istecause die doppelte Menge an Brennstoff erforderlich.

	Wassergehalt in g pro kg Holz	Heizleistung kWh/kg	Höherer Holzverbrauch in %
Lange Lagerung 100 4,5	0
2 Jahre Lagerung 200 4	5
1 Jahr Lagerung 350 37
Frisch geschlagenes Holz	500 2,1 153

ACHTUNG: Wird der Kamin mit zuviel oder mit unangemessenen Brennstoff befeuert, riskiert man die Gefahr einer Überhitzung mit anschliebenden Schäden am Produkt.

GEBRAUCHSANWEISUNGEN

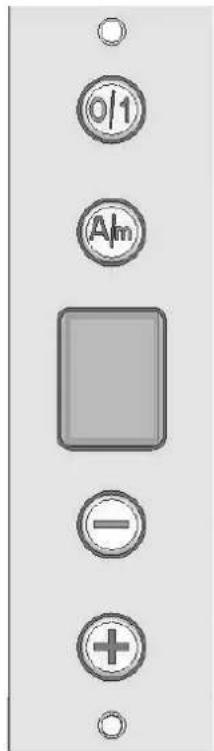

SYNOPTISCHEN PANELS

Einschaltung/Ausschaltung: mit 3 Sek. Tastedruck schaltet das System ein, wenn es ausgschaltet ist, und umgekehrt

Automatisch/manuell: Mit einem kurzen Tastendruck besteht man von einer auf die andere Modalität über

Abnahme: sentk die Beluftungsleistung in der Handmodalität (von 9 auf 1)

Zunahmc: erhöht die Belüftungsleistung n der Hnd-modalität (von 1 auf 9)

FUNKTIONSMODALITÄT

Das Belüftungssystem kann in zwei Modalitäten Funktionieren:

- Automatisch

Um zu vermeiden, im Raum die Kaltluft zu bewegen, beginnnt die Belüfung automatisch zu Funktionieren, wenn die von der Sonde registrierte Temperatur 50^ übersteigt. Unter dieser Grenze erscheid auf dem Display der Buchstaben „A“, während nach der Inbetriebsetzung des Belüften auf dem Display einfache graphische Zeichen erschieden.

Die Beluftungsleistung schwankt zwischen 11% und 99% , im Verhältnis zu dem Temperaturanstieg im Raum von 40^ auf 220^ .

- Manuell

Mit der manuellen Modalität ist es möglich, die Belüftungsleistung auf den gewündsten Wert von 1 bis 9 einzustellen. Die Leistungen, im Prozentanteil der Höchstleistung ausgedrückt, entsprechen für jeder einzelnene Niveau den folgenden Werten:

V1: 11% V2: 22%

V3: 33% V4: 44%

V5:55% V6:66%

V7: 77% V8: 88%

V9: 99%

Unter 40^ hört der Belüfter auf, zu Funktionieren, aber wenn die Temperatur wieder über 40^ steigt, nimmt der Belüfter die Funktion wieder beim Wert der letzten verwendeten Leistung ein. Steigt die Temperatur über 150^ wird die Leistung auf 99% bleiben.

HINWEIS

Wird das System aus- und wieder eingeschaltet, bleibt die letzte Belüftungsleistung gespeichert.

Synoptisches Panel

WARTUNG

Entleeren der Asche

Das Entleeren des Aschekastens hat bei kaltem Ofen zu erfolgen.

Der Aschekasten im Inneren des Feuerraums muss unbedingt entleert werden, sobald er voll ist.

Sonst heizt sich das Gusseisengitter auf und die Versorgung wird schlecht.

Säuberung der Glasscheibe

Verwenden Sie zum Säubern der Innenseite der Glasscheibe das spezielle Reinigungsmittel GlasKamin, das bei den Wiederverkäufen erhältlich ist EDILKAMIN. Die Glasscheibe nicht während des Ofenbetriebs, solange sie hiß ist, reinigen!

WICHTIG: Die Glaskeramikscheibe ist hochtemperaturfest, aber zerbrechlich. Stöbe sollen denaher vermieden werden.

Außenreinigung des Heizofens

Die verkleidung wird mit einem delikaten Reinigungsmittel und einem feuchten Tuch gesäubert. Sie wird nicht mit kaltem Wasser benetzt, solange der Heizofen noch heißt ist, weil der dadurch entstehende Temperaturschock einen Schaden verursachen konnte.

Reinigung des Schornsteins

These Reinigung sind vor der Heizsaison und immer dann ausgeführct, wenn sich im Innern eine Schicht aus Ruß und Teer gebildet hat, eine Substanz, die leicht entfl ambar ist. Wenn die Ablagerungen eine Höhe von 5-6 mm erreichen, können sie sich bei hohen Temperatren und Funkenfl ug entzünden, was schwere Folgen für den Rauchabzug und die Wohnung haben könnte.

Es wird deshalb empfohlen, diese Reinigung mindestens einmal jährlich oder bei Bedarf auch haufi ger vorzunehmen.

BETRIEBSTÖRUNGEN

Es muss vorausgenommen werden, dass beinhäh alle Betriebsstörungen oft auf Unaufmerksamkeit und/oder Installationen zurückzuführen sind, die nicht vorschrift gemäß ausgeführten worden sind. Wir stellen in der Folge eine Liste der am hauligsten auftretenden Fälle auf.

1) Sollte Rauch aus der Feuerraumöffnung austreten, muss geprüft werden, ob:
die Installation korrekt ist (Rauchkanal, Rauchabzug, Schornstein); das verwendete Holz trocken ist;
2) Wenn die Verbrennung nicht kontrolliert ist, muss geprüft werden, ob:

die Rauchklappe zu offen ist;

die Dichtungsmittel des Ofentors in Ordnung sind;

das Tor des Feuerraums gut geschlossen ist.

3) Wenn das Glas sofort trüb wird, muss geprüft werden ob: das verwendete Holz trocken ist;

Man muss aber auf jeder Fall in Betracht ziehen, dass es normal ist, wenn nach einigen Betriebsstunden sich ein leichter Staub Beschlag bildet.

4) Wenn das Display nicht leuchtet, muss geprüft werden, ob: die Sicherung im Innern des Reglers Funktioniert.

(im Falle eines Defektes, im Inneren des Reglers befindet sich eine Reservesicherung)

Sollten di Betriebsstörungen nicht behoben werden, muss das für das Gebiet zuständige CAT oder der Wiederverkäufer kontaktiert werden.

AUF WUNSCH ERHÄLTLICHES ZUBEHÖR

SET 8 zur Kanalisierung der Warmluft (Cod. 297360 - Details siehe Seite 43).

SET 9 zur Kanalisierung der Warmluft (Cod. 299440 - Details siehe Seite 43).

REINIGUNGS-ZUBEHÖR

GlassKamin (Art.-Nr. 155240)

Für die Reinigung der Kera-mikscheibe.

Eimer des Aschensaugers ohne Motor (Art.-Nr. 275400)

Für die Reinigung des Brennraums

(in Kombination mit einem Staubsauger verwenden)

GEBRAUCHSANWEISUNGEN

OPMERKING over de brandstof: hout

GEBRAUCHSANWEISUNGEN

BEDIENINGSPANEE
