BEDIENUNGSANLEITUNG BIG EDILKAMIN

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen und beglückwünschen Sie zur Wahl unseres Produkts.

Wir bitten Sie, vor dem Gebrauch dieses Merkblatt aufmerksam zu lesen, um sämtliche Leistungen des Geräts auf die beste Weise und in völliger Sicherheit auszunutzen.

Für weitere Erläuterungen oder Erfordernisse setzen Sie sich bitte mit dem HÄNDLER in Verbindung, bei dem Sie den Kauf getätigt haben oder besuchen Sie unsere Webseite www.edilkamin.com unter dem Menüpunkt HÄNDLER.

HINWEIS

- Nach dem Auspacken des Ofens, sich der Unversehrtheit und der Vollständigkeit des Inhalts vergewissern („Kalthandgriff“ für Öffnung der Tür, Garantieheft, Handschuh, CD/technische Beschreibung).

Im Fall von Störungen wenden Sie sich bitte sofort an den Händler, bei dem der Kauf getätigt wurde und händigen Sie ihm Kopie des Garantiehefts und die steuerlich gültige Kaufbescheinigung aus.

- Inbetriebnahme/Abnahme

Die Inbetriebnahme besteht gemäß der UNI 10683/2012 in einer Reihe von Kontrollarbeiten, die mit eingebautem Heizofen durchgeführt werden und darauf abzielen, die korrekte Funktionsweise des Systems und seine Entsprechung mit den geltenden Vorschriften sicherzustellen.

- Fehlerhafte Installation, nicht ordnungsgemäß ausgeführte Wartungsarbeiten, unsachgemäßer Gebrauch des Produkts entheben den Hersteller von jeglicher Haftung für durch den Gebrauch verursachten Schaden.

- Die Nummer des Kontrollabschnitts, der für die Identifizierung des Heizofen erforderlich ist, ist angegeben:

- Im oberen Teil der Verpackung

- Im Garantieheft im inneren des Brennraums

- Auf dem auf der Rückseite des Geräts angebrachten Schild

Die besagten Unterlagen sind zusammen mit der Kaufbescheinigung aufzubewahren, deren Angaben bei etwaigen Auskunftsbegehren mitzuteilen und für den Fall von etwaigen Wartungseingriffen zur Verfügung zu stellen sind.

- Die abgebildeten Details sind graphisch und geometrisch unverbindlich.

CE-KONFORMITÄTSERKLÄRUNG

Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - Cod. Fiscale P.IVA 00192220192

erklärt hiermit eigenverantwortlich, dass:

Die unten aufgeführten Öfen sind nach dem EU Reglement 305/2011 (BauOVo) und der harmonisierten Europäischen Richtlinie konform

EN 13240:2001 + A2:2004 + AC:2006 + AC:2007

HOLZ-HEIZOFEN, der Handelsmarke EDILKAMIN, mit dem Modellnamen BIG, GLAM, LUX, VIP

SERIEN-NUMMER: Typenschild-Daten

Leistungserklärung (DoP EK n° 082): Typenschild-Daten

Außerdem wird erklärt, dass

Holz-heizofen BIG, GLAM, LUX, VIP den folgenden EU-Richtlinien entspricht:

2006/95/CE - Niederspannungsrichtlinie

2004/108/CE – Richtlinie über elektromagnetische Verträglichkeit

EDILKAMIN S.p.a. schließt im Fall von Ersetzungen, Installationsarbeiten und/oder Änderungen, die nicht von EDILKAMIN Mitarbeitern bzw. ohne unsere Zustimmung durchgeführt wurden, jede Haftung für Funktionsstörungen des Gerätes aus.

BETRIEBSWEISE

Ofen Serie zum Verbrennen von Holz mit Warmlufterzeugung. Bei den Öfen wurde die Vorderseite vollständig aus Gusseisen hergestellt, während die Struktur des Feuerraums aus dickwandigem Stahl ist. Der gesamte Feuerraum wurde mit ECOKE-RAM® ausgekleidet, einem speziellen feuerfesten Material, das im Gießverfahren hergestellt wird. Bei allen Modellen wird Sekundärluft und Tertiärluft eingeblasen, die Tertiärlust z.B. dient zum Reinigen des Glases. Das Abführen des Rauches kann von oben oder von der Rückseite aus erfolgen, für mehr Flexibilität bei der Installation. Die Regelung der Verbrennungsluft erfolgt auf zwei verschiedene Betriebsarten:

- AUTOMATISCH

- MANUELL

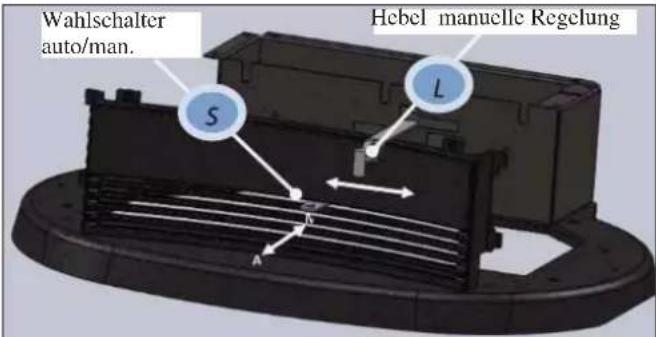

Auf dem unteren Gitter der Öfen befi nden sich zwei Bedienungselemente:

- Wahlschalter Betriebsart ""Automatik" (S).

- Hebel zur Regulierung in Betriebsart "manuell" (L).

Manuell:

Den Wahlschalter "S" auf MANUELL stellen, bzw. ganz in das Gusseisengitter einschieben; der Stellhebel "L" reguliert die Luftmenge und somit die Intensität des Feuers von einem Minimum (Hebel links positioniert) bis zu einem Maximum (Hebel rechts positioniert).

Automatik:

Den Wahlschalter "S" auf AUTOMATIK stellen, bzw. ganz aus dem Gusseisengitter herausziehen; der Hebel „L“ muss ganz nach links gebracht werden.

Auf diese Weise reguliert der Ofen automatisch die Flam- mintensität je nach Feuerraumtemperatur und zwar dank eines thermostatischen Ventils: z.B. beim Anfeuern, wenn der Feuerraum noch kalt ist, sorgt das Ventil dafür, dass die maximale Luftmenge in den Feuerraum gelassen wird um diese Phase zu beschleunigen; erhöht sich hingegen die Feuerraumtemperatur, senkt das Ventil schrittweise die Luftzufuhr, was eine Überhitzung des Raumes vermeidet, in dem der Ofen aufgestellt ist, und somit einen exzessiven und nutzlosen Holzverbrauch." Die Öfen sind mit einem Ventilator zu 800 m³/h ausgestattet, der vom Bedienfeld aus geregelt werden kann. Auf diese Weise ist es möglich die Warmluft zu kanalisieren, damit auch anliegende Räume geheizt werden können.

Auf der Ofenrückseite sind zum Anschließen der Warmluft-Kanalisierung zwei Anschlussstutzen zu je ∅10 cm vorhanden.

Zum Heizen nur des Nebenraumes kann man SET 8 oder SET 9 benutzen.

- Beim Verwenden von Set 8 wird ein Teil der Warmluft in den Nebenraum und ein Teil in den Aufstellungsraum abgeführt (Abb. A).

- Verwendet man Set 9, wird die gesamte produzierte Warmluft in den Nebenraum geleitet (Abb. B).

Zum Heizen von zwei angrenzenden Räumen muss man 2 Mal das SET 8 verwenden (Abb. C)"

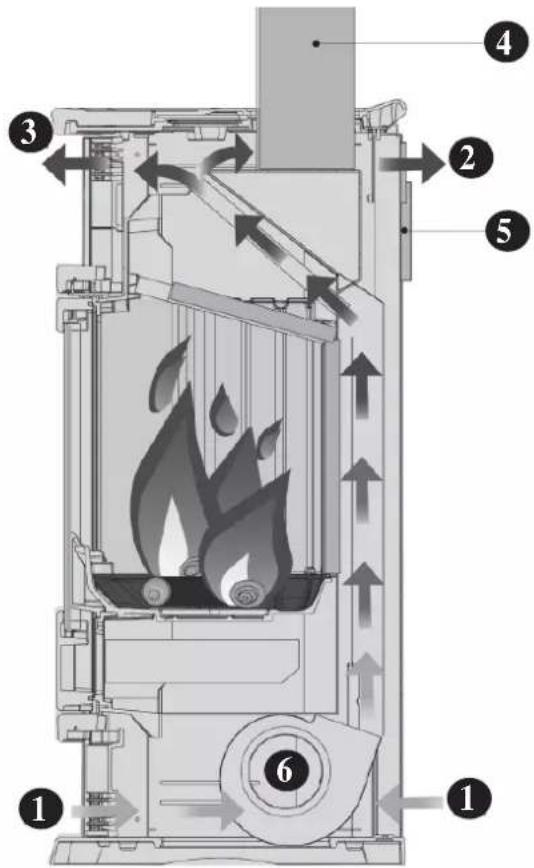

1) Eintritt der Luft
2) Austritt warmer kanalisierbarer Luft gegen die Nebenräume
3) Austritt warmer Luft in die Umgebung
4) Rauchaustritt oben
5) Rauchaustritt hinten
6) Warmluft Ventilator

Wahlschalter auto/man. Hebel manuelle Regelung S L A

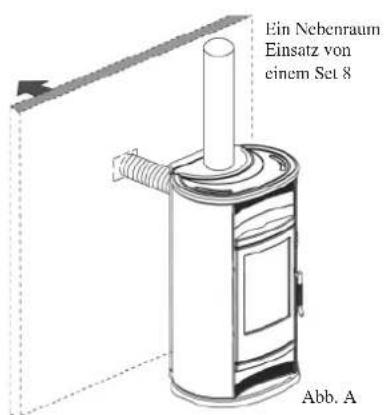

Ein Nebenraum Einsatz von einem Set 8 Abb. A

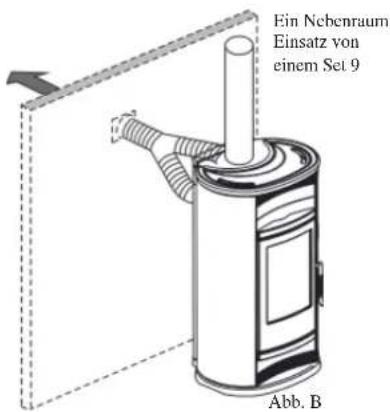

Ein Nebenraum Einsatz von einem Set 9 Abb. B

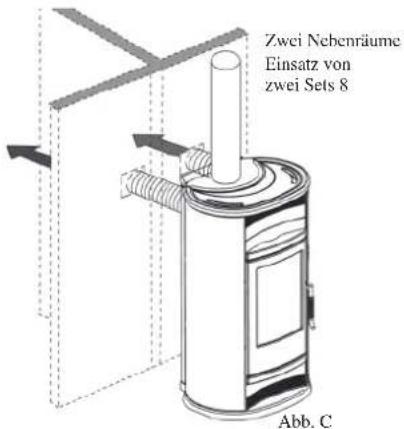

Zwei Nebenräume Einsatz von zwei Sets 8 Abb. C

ABMESSUNGEN UND FINISHES

• BIG: Keramik cremeweiß, rot, ledereffekt.
• GLAM: Specksteinverkleidung.
• LUX: grau lackierter Stahl.
• VIP: Keramik cremeweiß, rot, ledereffekt.

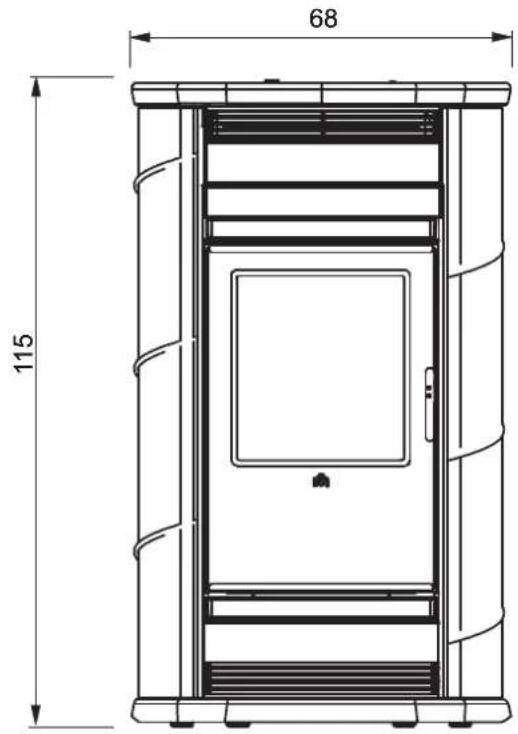

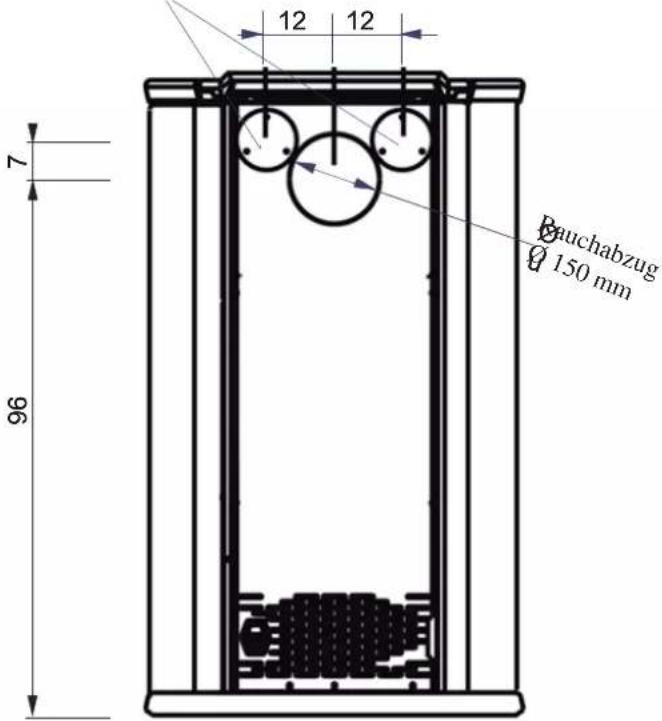

FRONT ZURÜCK

68 115

Kanalisierung
Warmluft ∅ 100mm

12 12 7 96 Rauchabzug Ø 150 mm

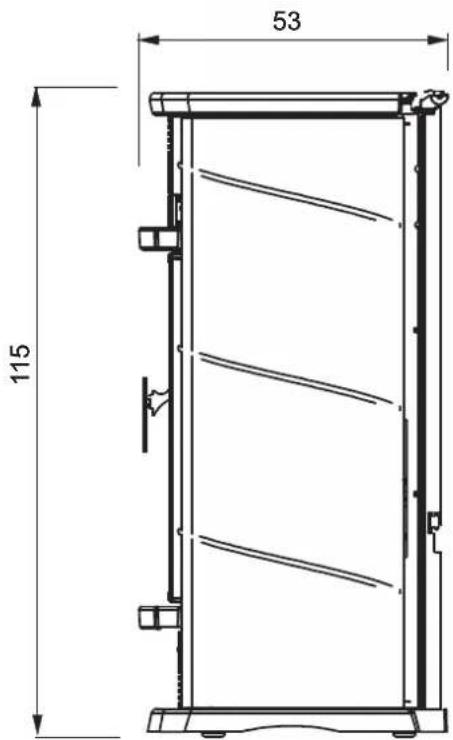

SEITE

53 115

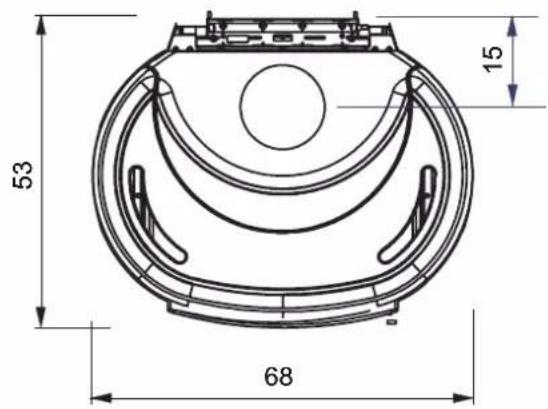

GRUNDISS

53 68 15

FÜR DIE 4 MODELLE GÜLTIGE ABMESSUNGEN

RAUCHABZUG

RAUCHABZUG

• Bevor der Heizofen aufgestellt wird, muss kontrolliert werden, ob der vorhandene Rauchabzug für die Evakuierung des Rauches geeignet ist. Rauchabzüge mit nicht korrektem Verlauf müssen vermieden werden. Die Dimensionen des Rauchabzugs müssen konform mit den Angaben des vorliegenden Merkblattes sein. Es ist ratsam, einen isolierten Rauchabzug aus Inoxstahl in den runden Sektionen einzusetzen, deren Innenwände eine glatte Oberfläche aufweisen.
• Der Querschnitt des Rauchabzugs muss in seiner gesamten Höhe gleich sein (es wird eine Mindestlänge von 3,5 ÷ 4 m empfohlen).
• Es ist ratsam, an der Basis des Rauchabzugs eine Auffangkammer für Festpartikel und eventuelles Kondenswasser vorzusehen.
• Rauchabzüge in einem schlechten Zustand, die aus ungeeignetem Material (Asbest, Zinkstahl, geriffeltem Stahl oder sonstigen Materialien mit rauer und poröser Innenwand) erbaut worden sind, beeinträchtigen das einwandfreie Funktionieren des Heizofens und sind gesetzlich nicht zulässig.
• Der Rauchabzug muss allein und ausschließlich für den Heizofen vorgesehen werden (er kann keine Emissionen von anderen Feuerräumen aufnehmen).
• Ein perfekter Abzug wird vor allem dann gewährleistet, wenn der Rauchabzug keine Hindernisse wie Verengungen, horizontaler Verlauf oder Kanten aufweist; eventuelle Verschiebungen seiner Achse müssen einen Verlauf haben, der höchstens 45° im Vergleich zu seiner Senkrechten ausmacht (siehe Abb. 3).
• Sollte der für die Installation einzusetzende Rauchabzug vorher bereits an andere Heizöfen oder Kamine angeschlossen worden sein, ist eine akkurate Reinigung erforderlich, um ein nicht korrektes Funktionieren zu vermeiden und um die Entzündungsgefahr der unverbrannten Rückstände zu verhindern, die auf den Innenwänden deponiert worden sind.
• Bei normalen Betriebsbedingungen muss der Rauchabzug mindestens einmal jährlich gereinigt werden.
• Für ein optimales Funktionieren muss der Zug des Schornsteins eine variable Depression von 0,12 bis 0,2 mbar produzieren. Kleinere Werte können zu einem unangenehmen Rauchaustritt beim Holznachfüllen und zu übermäßig kohlenstoffhaltigen Ablagerungen führen; höhere Werte würden eine zu schnelle Verbrennung und eine Verminderung der Wärmeleistung verursachen. Um diese Werte zu normalisieren, muss die Tabelle UNI 10683/2012 befolgt werden.
• Sollten mehrere Rauchabzüge auf dem Dach vorhanden sein, ist es ratsam, diese in einem Abstand von mindestens 2 m anzubringen. Der Schornstein des Heizofens muss mindesten 40 cm höher als die anderen Schornsteine sein. Siehe Norm UNI 10683/2012 über Abstand und Positionierung der Schornsteine.
• Es ist ratsam, auf dem Rauchkanal einen Schieber anzubringen

RAUCHKANAL

Unter Rauchkanal versteht man die Leitung, die den Rauchaustrittstutzen des Heizofens mit der Öffnung des Rauchabzugs verbindet. Der Rauchkanal muss mit biegefesten Stahl- oder Keramikrohren hergestellt werden. Biegsame Rohre oder Rohre aus Faserzement sind nicht zugelassen. Horizontale Strecken oder Strecken in Gegenneigung müssen vermieden werden. Eventuelle Änderungen des Durchschnittes sind nur beim Austritt aus dem Heizofen zugelassen und zum Beispiel nicht an der Stelle, an der der Rauchkanal in die Öffnung des Rauchabzugs eingeführt wird. Es sind keine Winkelstellungen zugelassen, die größer als 45° sind (siehe Abb. 1, 2, 3, 4). Bei der Verbindungsstelle des Stahlrohrs mit dem Rauchaustrittstutzen des Heizofens muss eine Versiegelung mit Hochtemperatur-Kitt angebracht werden.

- Zur Kontrolle des Rauchflusses empfiehlt es sich beim Rauchabzugskanal einen Sperrschieber zu installieren.

SCHORNSTEIN

Der Schornstein muss windsicher sein (wenden Sie sich an den Wiederverkäufer für die Details) und sein innerer Querschnitt muss dem des Rauchabzugs entsprechen. Die Durchlaufsektion des Rauchaustrittes muss mindestens doppelt so groß wie die Innensektion des Rauchabzugs sein.

TECHNISCHE DATEN
Leistung 70,3 %
Nutzleistung 9,7 kW
Brennstoff Stundenverbrauch 3,6 kg/h
Heizbares Volumen 255 m3
Gewicht BIG / mit Verpackung 246 kg
Gewicht GLAM / mit Verpackung 256 kg
Gewicht LUX / mit Verpackung 227 kg
Gewicht VIP / mit Verpackung 246 kg
∅ Rauchaustritt oben oder hinten, Rauchabzug	15 cm
∅ Anschlussstellen Warmluftaustritt 10 cm
Luftentnahme Aufstellungsraum : größer als	200 cm2

max.45°

1

Die in Merkblatt beschriebene Abgasführung von 45° bzw. Verbot von 90° gilt nicht für Deutschland. Hier sind die entsprechenden Richtlinien und Normen für Abgasanlagen zu beachten!

MONTAGE DER VERKLEIDUNGEN BIG/VIP

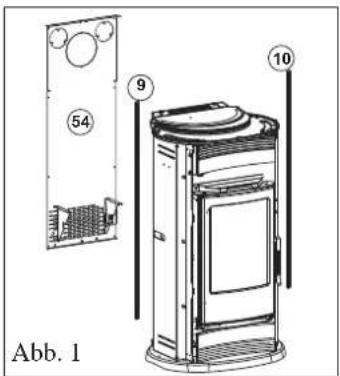

54 9 10 Abb. 1

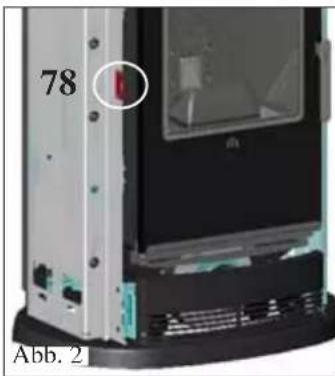

78 Abb. 2

78 57-58 Abb. 3

Abb. 4 150 57 150 58 150 150 57 150 58 150 part. "Y" 150

MITGELIEFERTE KLEINTEILE:

2 Schrauben M6 x 25
2 Schrauben M6 x 12
4 Silikon-Abstandshalter für die Aufsatzplatte aus Keramik
8 flache Unterlegscheiben mit Durchmesser 6
2 Buchsen
16 Abstandsstücke aus Silikon für Keramikteile
2 Befestigungsplättchen Keramikteile

MONTAGE DER SEITLICHEN KACHELN (Abb. 1-2)

• Die Rückwand (54) abbauen und die beiden Profile (9-10).
- Die beiden Plättchen (78) auf den verzinkten Seitenteilen festmachen wo drei Löcher präsent sind (je nach Modell anwenden).

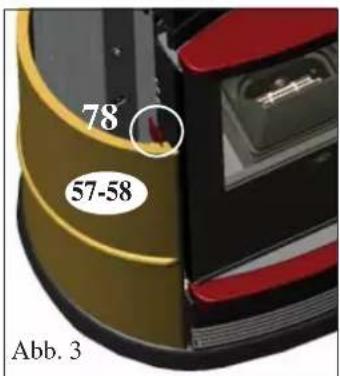

für das Modell VIP (Abb. 3-4)

• Das linke Plättchen ist am mittleren und oberen Loch festzumachen, während das rechte Plättchen am mittleren und unteren Loch festzumachen ist.
  • Die Keramikfliesen (138-139) auf die Plättchen (78) streifen

• 2 silikonhaltige Abstandsstücke (150) im hinteren Teil zwischen dem Gusseisensockel und der unteren rechten Fliese (58) anordnen (siehe Detail Y - Abb. 4).

• Zur korrekten Befestigung der oberen rechten Seitenfliese aus Keramik sowie der unteren linken Seitenfliese aus Keramik die Feststellschrauben entsprechend einstellen, die sich auf den verzinkten Seitenteilen der Struktur befinden (Abb. 5-6)

• Rechte Seite (Abb. 5): Die Klemmschraube regulieren, die als Anschlag für die obere rechte Seitenfliese aus Keramik fungiert (57)
• Linke Seite (Abb. 6): Die obere linke Seitenfliese aus Keramik abnehmen (57) und die Klemmschraube regulieren, die als Anschlag für die untere linke Seitenfliese aus Keramik dient (58)
  • Die obere linke Seitenfliese aus Keramik wieder einbauen (57)

für das Modell BIG (Abb. 8-9)

• Die linke kleine Platte ist am mittleren und unteren Loch festzumachen, während die rechte kleine Platte am mittleren und oberen Loch festzumachen ist.
• Die Keramikfliesen (41) auf die Plättchen (78) streifen

HINWEIS: Da die Plättchen gussgefertigt sind, könnten sie in der Höhe voneinenander abweichen. Um den eventuellen Höhenunterschied auszugleichen, können die Silikon-Abstandshalter (150 - Abb. 4-9) dazwischen gelegt werden, ohne übrigens das Aussehen des Ofens zu beeinträchtigen.

• Die Profile (9-10) wieder montieren die Rückwand (54) wieder anbauen.

MONTAGE DES OBEREN FRONTPANEELS VORN BIG/VIP (Abb. 10-11)

• Das vordere obere Frontpaneel aus Keramik (22) abgestützt auf die Frontpaneel Halterung (23) in Position bringen, wurde oberhalb der Tür positioniert
  • Die Blende mit den mitgelieferten 2 Schrauben M6x25 (mittels eines Inbusschlüssels) zuvor ist die Tür zu öffnen.

HINWEIS: Zur korrekten Montage des oberen vorderen Frontpaneels (22) ist es notwendig, dass zwischen diesem und dem Frontpaneel (23) der mitgelieferte Einsatz platziert wird, so wie es im Detail "Z" auf Abb. 11 angegeben ist.

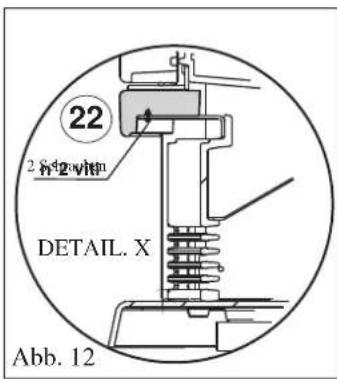

MONTAGE DER UNTEREN VORDEREN BLENDE BIG/VIP (Abb. 10-12)

• Mit dem Inbusschlüssel die Befestigungsschrauben des Sockelgitters aus Gusseisen (43) ausschrauben und dieses abnehmen.
  • Die Blende (22) platzieren und sie mit den mitgelieferten
  2 Schrauben M6x12 (mithilfe eines Inbusschlüssels) wie im Detail "X" angegeben, befestigen (Abb. 12).

MONTAGE DER VERKLEIDUNGEN BIG/VIP

22 DETAIL. X Abb. 12

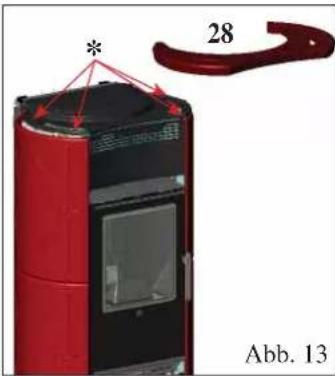

28 Abb. 13

MONTAGE DES KERAMIKAUFSATZES BIG/VIP (Abb. 13)

• Die 4 Keramik-Abstandshalter (*) in die entsprechenden vier freien Öffnungen des Gusseisen-Oberteils stecken und die Keramik-Ablage (28) aufsetzen
- Falls erforderlich, zwischen dem Abstandshalter aus Silikon und dem Gusseisenaufsatz eine Unterlegscheibe legen.

HINWEIS:

• Die rote Kristallinemaille auf den Steingutkacheln bildet einheitliche Haarrisse auf der gesamten Fläche. Diese Haarrisse stellen keinen Mangel dar, sondern ein typisches Merkmal der Emaille auf Steingutkacheln ("Craclé"-Effekt).
  • Die Keramikteile (Steingutkacheln) sind von Hand gegossen und emailliert und können daher geringfügige Unregelmäßigkeiten aufweisen (kleine Mulden oder Poren in der Emailleschicht), die ihre Qualität jedoch nicht beeinträchtigen, sondern bezeugt dessen Bearbeitung von Hand.

MONTAGE DER VERKLEIDUNGEN LUX

23 22 22 43 Abb. 1

D#RATZ" Z Buchsen Sevitaaben 22 23 Abb. 2

MITGELIEFERTE KLEINTEILE:

2 Schrauben M6 x 25
2 Schrauben M6 x 12
4 Silikon-Abstandshalter für die Aufsatzplatte aus Keramik
8 fl ache Unterlegscheiben mit Durchmesser 6
2 Buchsen

Der Ofen wird mit bereits montierten Metallseitenteilen ausgeliefert, während das obere und untere (22) Frontpaneel aus Keramik und das Top (28) separat verpackt sind und wie folgt montiert werden müssen:

MONTAGE DER OBEREN VORDEREN BLENDE (Abb. 1-2)

• Das vordere obere Frontpaneel aus Keramik (22) abgestützt auf die Frontpaneel Halterung (23) in Position bringen, wurde oberhalb der Tür positioniert.
  • Die Blende mit den mitgelieferten 2 Schrauben M6x25 (mittels eines Inbusschlüssels) zuvor ist die Tür zu öffnen.

HINWEIS: Zur korrekten Montage des oberen vorderen Frontpaneels (22) ist es notwendig, dass zwischen diesem und dem Frontpaneel (23) der mitgelieferte Einsatz platziert wird, so wie es im Detail "Z" in Abb. 2 angegeben ist.

MONTAGE DER UNTEREN VORDEREN BLENDE (Abb. 1-3)

• Mit dem Inbusschlüssel die Befestigungsschrauben des Sockelgitters aus Gusseisen (43) ausschrauben und dieses abnehmen.
• Die Blende (22) platzieren und sie mit den mitgelieferten 2 Schrauben M6x12 (mithilfe eines Inbusschlüssels) wie im Detail "X" angegeben, befestigen (Abb. 3).

MONTAGE DES KERAMIKAUFSATZES (Abb. 4)

• Die 4 Keramik-Abstandshalter (*) in die entsprechenden vier freien Öffnungen des Gusseisen-Oberteils stecken und die Keramik-Ablage (28) aufsetzen
• Wo erforderlich, zwischen dem Silikon-Abstandshalter und dem Gusseisen-Oberteil eine mitgelieferte Unterlegscheibe einlegen.

INSTALLATION

Bei Installation und Gebrauch des Geräts müssen alle lokalen und nationalen Gesetzesvorschriften und Europanormen beachtet werden. In Italien gilt UNI 10683/2012 sowie alle etwaigen regionalen Vorgaben und Vorgaben der örtlichen Gesundheitsämter ASL. In jedem Fall sind die einschlägigen nationalen Bestimmungen zu beachten. Bei der Installation in einem Mehrparteienhaus sollte zunächst die Genehmigung des Hausverwalters eingeholt werden.

PRÜFUNG DER VERTRÄGLICHKEIT MIT ANDEREN GERÄTEN

Der Ofen darf NICHT in Räumen aufgestellt werden, in denen Gasheizgeräte vom Typ B in Betrieb sind (z.B. Gas-Wassererhitzer, Öfen und Geräte, die über Abzugshauben betrieben werden), da der Ofen Unterdruck im Raum erzeugen und dadurch den Betrieb solcher Geräte beeinfl ussen bzw. beeinträchtigen kann.

BRANDSCHUTZSICHERHEITSABSTÄNDE

Der Ofen ist unter Einhaltung der folgenden Sicherheitsbedingungen zu installieren:

- Seitlich und auf der Rückseite 20 cm Mindestabstand zu entzündlichen Materialien lassen.

- vor dem Ofen dürfen keine entzündlichen Materialien mit einem Abstand von weniger als 80 cm aufgestellt werden. Sollte es nicht möglich sein, die oben angegebenen Abstände einzuhalten, müssen technische und bauliche Maßnahmen getroffen werden, um jede Brandgefahr auszuschließen. Für den Fall der Montage auf einer Wand aus Holz oder anderem brennbaren Material muss das Rauchabzugsrohr angemessen gedämmt werden.

LUFTEINLASSROHR

Um den verbrannten Sauerstoff wieder zu ersetzen und um einen ausreichenden Fluss der Verbrennungsluft zu gewährleisten, muss der Raum, in dem der Heizofen installiert ist, mit einer Einlassvorrichtung der Außenluft versehen sein, deren Durchfl ussoffnung mindestens 200 cm² (Ø 16 cm) beträgt.

RAUCHSCHIEBER

Der Schieber muss mühelos betätigt werden können und seine Stellung muss von außen her durch den Regulierungsgriff sichtbar sein. Der Schieber muss in der vorgesehenen Stellung verbleiben und ein automatischer Verschluss darf nicht möglich sein. Der Rauchschieber darf die Sektion des Rauchabzugs nicht vollständig verschließen, sondern muss das Vorhandensein einer minimalen Öffnung gewährleisten, die 3% der Sektion entspricht, und die auf jeden Fall 20 cm² messen muss.

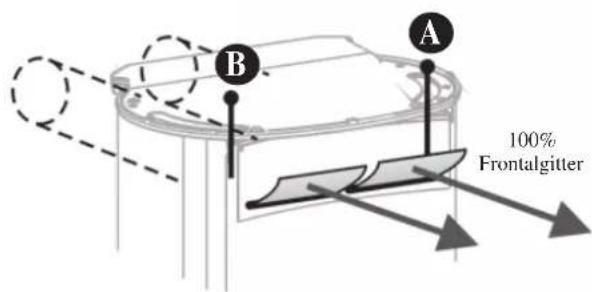

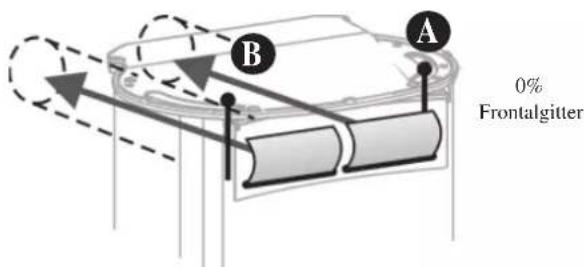

REGULIERUNG DER KANALISATION

Auf der Rückseite sind zur Kanalisierung der Warmluft 2 Anschlussstutzen vorhanden.

Jeder Anschlussstutzen kann Warmluft in einen Nebenraum leiten und zwar mit Nr. 1 SET 8 für den Austritt, oder beide können Warmluft in den gleichen Nebenraum leiten und zwar mit Nr. 1 SET 9 (es wird nur ein Gitter zum Einleiten der Luft in den Raum verwendet).

Zum Handhaben der Warmluftweiterleitung durch die beiden hinteren Anschlussstutzen (siehe Seite 44) folgendes benutzen:

- Das Bedienungselement B mit Hebel für den RE Anschlussstutzen

- Das Bedienungselement A mit Hebel für den LI Anschlussstutzen.

Bitte beachten: die Hebel der beiden Bedienungselemente A und B dürfen nur mit dem mitgelieferten Hitzeschutzhandschuh betätigt werden, da sie sehr heiß werden können.

Zur Verteilung der Warmluft bestehen diverse Alternativen.

100% kanalisiert Links geschlossen - rechts geschlossen

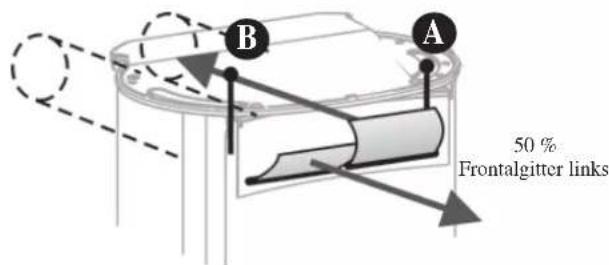

Links 50 % kanalisiert Links geschlossen - rechts offen

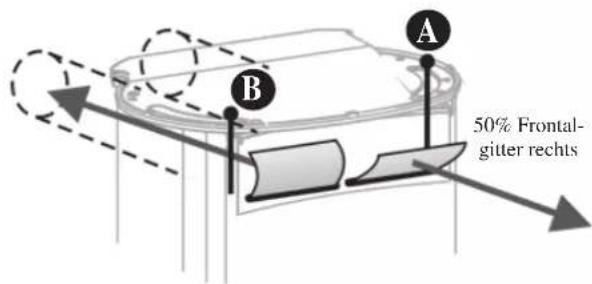

A B 50% Frontal- gitter rechts

50% kanalisiert rechts Links offen - rechts geschlossen

0% kanalisiert Links offen - rechts offen

GEBRAUCHSANWEISUNGEN

HINWEISE auf Brennstoff: Brennholz

Um ein einwandfreies Funktionieren des Heizofens zu gewährleisten, muss trockenes und natürliches Brennholz verwendet werden, das höchstens 20% Feuchtigkeit aufweist.

Achtung:

Nachdem das Feuer angefacht ist, entwickeln sich in einigen Teilen des Heizofens hohe Temperaturen. Es ist deshalb ratsam, dass Kinder sich nicht ohne Aufsicht in der Nähe des Heizofens aufhalten.

Der Heizofen ist ein Gerät, das konzipiert worden ist, nur mit verschlossenem Ofentor zu funktionieren.

Die Wärmeverbreitung erfolgt gleichzeitig durch Wärmeabstrahlung und Wärmekonvektion.

Ziehen Sie den mit dem Heizofen gelieferten Handschuh an, um das Ofentor zu öffnen und die Ofenregelung zu betätigen!

ERSTE INBETRIEBSETZUNG

Eventuelle unangenehme Gerüche oder Rauch werden durch Verdunsten oder durch das Austrocknen einiger Materialien verursacht, die während des Herstellungsverfahrens angewendet worden sind. Diese Vorgänge können noch einige Tage andauern, bevor sie endgültig verschwinden.

Beim Anfeuern wie folgt vorgehen: etwas Papier und eine kleine Menge feines und gut gelagertes Holz in den Feuerraum legen, so entwickelt sich die Flamme am besten.

N.B.: Fachen Sie das Feuer nie mit Alkohol, Benzin, Kerosen oder sonstigen fl üssigen Brennmitteln an. Diese dürfen nicht in der Nähe des Heizofens aufbewahrt werden. Verwenden sie keine Brennwürfel aus Petrol oder chemischen Substanzen, weil sie die Innenwände des Heizofens stark beschädigen könnten. Verwenden Sie ausschließlich Brennwürfel ökologischer Herkunft.

Eine übermäßige Bestückung (mehr als 3,5 kg/h) oder zu starke Flammen können dem Feuerraum ebenfalls schaden.

ART DES BRENNSTOFFES

Der Ofen sollte möglichst mit gut abgelagertem Buchenbzw. Birkenholz befeuert werden. Jede Holzart besitzt unterschiedliche Merkmale, die auch den Wirkungsgrad der Verbrennung beeinflussen. Die erklärte Nennleistung des Ofens in kW wird erhalten, indem man die richtige Holzmenge verbrennt und dabei darauf achtet, die Brennkammer nicht zu überladen.

Brennstoff und Heizleistung

Die Verbrennung wurde vom technischen Gesichtspunkt aus optimiert, sowohl, was die Konzeption des Kamins und der entsprechenden Luftzufuhr als auch der Emissionen betrifft.

Wir fordern Sie dazu auf, unseren Einsatz zugunsten einer sauberen Umwelt zu unterstützen, indem Sie die nachfolgend aufgeführten Hinweise zur Verwendung von Brennstoffen befolgen, die keine Schadstoffe enthalten und erzeugen.

Verwenden Sie als Brennstoff ausschließlich natürliches und abgelagertes Holz oder Holzbriketts.

Feuchtes, frisch geschlagenes oder auf unangemessene Weise gelagertes Holz weist einen hohen Wassergehalt auf, brennt daher schlecht, erzeugt viel Qualm und wenig Wärme. Verwenden Sie nur Brennholz mit einer Lagerungszeit von mindestens zwei Jahren an einem belüfteten und trockenen Ort.

In diesem Fall wird der Wassergehalt weniger als 20% des Gewichts betragen.

Auf diese Weise sparen Sie Brennstoff, da abgelagertes Holz einen wesentlich höheren Heizwert besitzt.

Verwenden Sie nie fl üssige Brennstoffe wie Benzin, Alkohol oder Ähnliches. Verbrennen Sie keine Abfälle.

N.B. Abgelagertes Holz besitzt einen Heizwert von etwa 4 kWh/kg, während frisch geschlagenes Holz einen Heizwert von nur 2 KWh/kg besitzt. Um denselben Heizwert zu erhalten, ist daher die doppelte Menge an Brennstoff erforderlich.

	Wassergehalt in g pro kg Holz	Heizleistung kWh/kg	Höherer Holzverbrauch in %
Lange Lagerung 100 4,5	0
2 Jahre Lagerung 200 4	15
1 Jahr Lagerung 350 3 7
Frisch geschlagenes Holz	500 2,1 153

ACHTUNG: Wird der Kamin mit zuviel oder mit unangemessenen Brennstoff befeuert, riskiert man die Gefahr einer Überhitzung mit anschließenden Schäden am Produkt.

GEBRAUCHSANWEISUNGEN

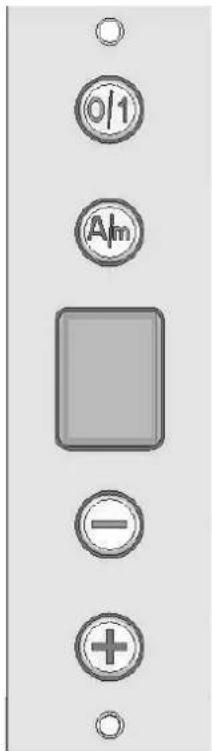

SYNOPTISCHEN PANELS

Einschaltung/Ausschaltung: mit 3 Sek. Tastedruck schaltet das System ein, wenn es ausgschaltet ist, und umgekehrt

Automatisch/manuell: Mit einem kurzen Tastendruck geht man von einer auf die andere Modalität über

Abnahme: senkt die Belüftungsleistung in der Handmodalität (von 9 auf 1)

Zunahme: erhöht die Belüftungsleistung n der Hndmodalität (von 1 auf 9)

FUNKTIONSMODALITÄT

Das Belüftungssystem kann in zwei Modalitäten funktionieren:

- Automatisch

Um zu vermeiden, im Raum die Kaltluft zu bewegen, beginnt die Belüftung automatisch zu funktionieren, wenn die von der Sonde registrierte Temperatur 50°C übersteigt. Unter dieser Grenze erscheint auf dem Display der Buchstaben „A“, während nach der Inbetriebsetzung des Belüfters auf dem Display einfache graphische Zeichen erscheinen.

Die Belüftungsleistung schwankt zwischen 11% und 99%, im Verhältnis zu dem Temperaturanstieg im Raum von 40°C auf 220°C.

- Manuell

Mit der manuellen Modalität ist es möglich, die Belüftungsleistung auf den gewünschten Wert von 1 bis 9 einzustellen. Die Leistungen, im Prozentanteil der Höchstleistung ausgedrückt, entsprechen für jedes einzelne Niveau den folgenden Werten:

V1: 11% V2: 22%

V3: 33% V4: 44%

V5: 55% V6: 66%

V7: 77% V8: 88%

V9: 99%

Unter 40°C hört der Belüfter auf, zu funktionieren, aber wenn die Temperatur wieder über 40°C steigt, nimmt der Belüfter die Funktion wieder beim Wert der letzten verwendeten Leistung ein. Steigt die Temperatur über 150°C wird die Leistung auf 99% bleiben.

HINWEIS

Wird das System aus- und wieder eingeschaltet, bleibt die letzte Belüftungsleistung gespeichert.

0/1 A/m -

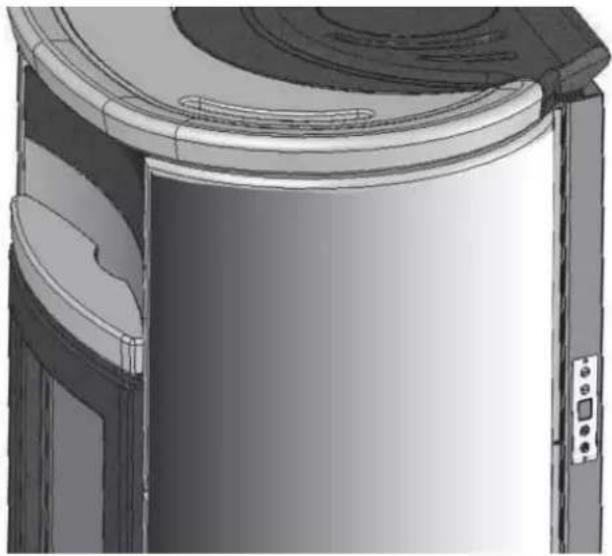

Synoptisches Panel

Das Entleeren des Aschekastens hat bei kaltem Ofen zu erfolgen.

Der Aschekasten im Inneren des Feuerraums muss unbedingt entleert werden, sobald er voll ist.

Sonst heizt sich das Gusseisengitter auf und die Versorgung wird schlecht.

Säuberung der Glassscheibe

Verwenden Sie zum Säubern der Innenseite der Glasscheibe das spezielle Reinigungsmittel GlasKamin, das bei den Wiederverkäufern erhältlich ist EDILKAMIN. Die Glasscheibe nicht während des Ofenbetriebs, solange sie heiß ist, reinigen!

WICHTIG: Die Glaskeramikscheibe ist hochtemperaturfest, aber zerbrechlich. Stöße sollten daher vermieden werden.

Außenreinigung des Heizofens

Die verkleidung wird mit einem delikaten Reinigungsmittel und einem feuchten Tuch gesäubert. Sie wird nicht mit kaltem Wasser benetzt, solange der Heizofen noch heiß ist, weil der dadurch entstehende Temperaturschock einen Schaden verursachen könnte.

Reinigung des Schornsteins

Diese Reinigung wird vor der Heizsaison und immer dann ausgeführt, wenn sich im Innern eine Schicht aus Ruß und Teer gebildet hat, eine Substanz, die leicht entfl ammbar ist. Wenn die Ablagerungen eine Höhe von 5-6 mm erreichen, können sie sich bei hohen Temperaturen und Funkenfl ug entzünden, was schwere Folgen für den Rauchabzug und die Wohnung haben könnte.

Es wird deshalb empfohlen, diese Reinigung mindestens einmal jährlich oder bei Bedarf auch häufig ger vorzunehmen.

BETRIEBSTÖRUNGEN

Es muss vorausgenommen werden, dass beinah alle Betriebsstörungen oft auf Unaufmerksamkeit und/oder Installationen zurückzuführen sind, die nicht vorschriftgemäß ausgeführt worden sind. Wir stellen in der Folge eine Liste der am häufig gsten auftretenden Fällen auf.

1) Sollte Rauch aus der Feuerraumöffnung austreten, muss geprüft werden, ob:

die Installation korrekt ist (Rauchkanal, Rauchabzug, Schornstein); das verwendete Holz trocken ist;

2) Wenn die Verbrennung nicht kontrolliert ist, muss geprüft werden, ob:

die Rauchklappe zu offen ist;

die Dichtungsmittel des Ofentors in Ordnung sind; das Tor des Feuerraums gut geschlossen ist.

3) Wenn das Glas sofort trüb wird, muss geprüft werden ob: das verwendete Holz trocken ist;

Man muss aber auf jeden Fall in Betracht ziehen, dass es normal ist, wenn nach einigen Betriebsstunden sich ein leichter Staubbeschlag bildet.

4) Wenn das Display nicht leuchtet, muss geprüft werden, ob: die Sicherung im Innern des Reglers funktioniert.

(im Falle eines Defektes, im Inneren des Reglers befindet sich eine Reservesicherung)

Sollten di Betriebsstörungen nicht behoben werden, muss das für das Gebiet zuständige CAT oder der Wiederverkäufer kontaktiert werden.

AUF WUNSCH ERHÄLTLICHES ZUBEHÖR

SET 8 zur Kanalisierung der Warmluft (Cod. 297360 - Details siehe Seite 43).

SET 9 zur Kanalisierung der Warmluft (Cod. 299440 - Details siehe Seite 43).

REINIGUNGS-ZUBEHÖR

GlassKamin (Art.-Nr. 155240)

Für die Reinigung der Kera- mikscheibe.

Eimer des Aschensaugers ohne Motor (Art.-Nr. 275400)

Für die Reinigung des Brennraums

(in Kombination mit einem Staubsauger verwenden)

GEBRAUCHSANWEISUNGEN

OPMERKING over de brandstof: hout

GEBRAUCHSANWEISUNGEN

BEDIENINGSPANEE
