Produkttyp	Pelletofen
Marke	Edilkamin
Modell	LILLE 7 EVO
Heizleistung	7 kW
Beheizbares Volumen	ca. 150 m³
Wirkungsgrad	> 90 %
Abmessungen (HxBxT)	100 x 50 x 50 cm
Gewicht	ca. 100 kg
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	ca. 400 W
Brennstoff	Holzpellets (6 mm)
Pelletbehälter	ca. 20 kg
Autonomie	bis zu 30 h bei Teillast
Feuerungsart	Raumluftunabhängig

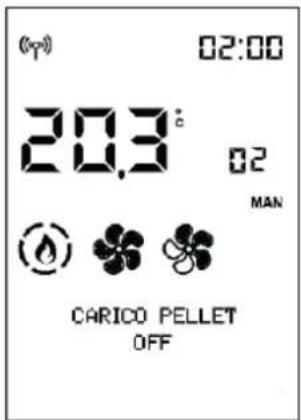

Steuerung	Digital mit LCD-Display
Fernbedienung	Ja (optional)
Programmierbar	Ja, Wochentimer
Reinigung	Automatische Reinigung des Brenntopfes
Wartung	Jährliche Reinigung durch Fachmann empfohlen
Sicherheit	Überhitzungsschutz, Sicherheitsthermostat
Zertifizierung	CE, EN 14785
Garantie	2 Jahre (gesetzlich)

Häufig gestellte Fragen - LILLE 7 EVO EDILKAMIN

Wie installiere ich den Edilkamin LILLE 7 EVO Ofen?

Die Installation muss von einem autorisierten Fachmann durchgeführt werden, der den Schornsteinanschluss und die Einhaltung der örtlichen Vorschriften prüft.

Wie oft muss ich den Pelletbehälter reinigen?

Der Pelletbehälter sollte bei jedem Nachfüllen überprüft und mindestens einmal im Monat gründlich gereinigt werden, um Staubablagerungen zu vermeiden.

Welche Pellets sind für den LILLE 7 EVO geeignet?

Verwenden Sie ausschließlich Holzpellets der Klasse A1 mit einem Durchmesser von 6 mm und einer Länge von 10-30 mm.

Was tun, wenn der Ofen nicht startet?

Prüfen Sie die Stromversorgung, den Füllstand des Pelletbehälters und ob die Tür richtig geschlossen ist. Der Sicherheitsschalter könnte ausgelöst haben.

Wie reinige ich den Brenntopf?

Der Brenntopf sollte regelmäßig von Asche und Schlacke befreit werden. Bei diesem Modell erfolgt die Reinigung automatisch, manuelles Entleeren wird dennoch empfohlen.

Kann ich den Ofen mit einer App steuern?

Der LILLE 7 EVO verfügt über eine Fernbedienung und eine programmierbare Zeitschaltuhr. Eine App-Steuerung ist standardmäßig nicht integriert, kann aber über optionale Module nachgerüstet werden.

Warum riecht es nach Rauch im Raum?

Stellen Sie sicher, dass die Raumluftzufuhr nicht blockiert ist und der Schornsteinzug ausreicht. Ein defekter Dichtungsring oder eine offene Tür können ebenfalls Ursache sein.

Wie hoch ist der Stromverbrauch im Standby?

Im Standby-Modus verbraucht der Ofen weniger als 1 Watt. Im Betrieb liegt der Verbrauch bei etwa 400 Watt.

Kann ich den Ofen selbst warten?

Einfache Reinigungsarbeiten wie das Entleeren der Asche und Abwischen der Außenflächen können Sie selbst durchführen. Jährliche Inspektionen sollten einem Fachmann überlassen werden.

Was mache ich, wenn der Ofen während des Betriebs ausgeht?

Überprüfen Sie den Pelletvorrat und ob die Zufuhr blockiert ist. Der Ofen schaltet auch bei Überhitzung oder Fehlfunktionen automatisch ab. Konsultieren Sie die Fehlermeldung im Display.

BEDIENUNGSANLEITUNG LILLE 7 EVO EDILKAMIN

Für alle Updates, www.edilkamin.com

DE Installations-, Betriebs- und Wartungsanleitung

Ausgabe in italienischer Originalsprache

Hiermit erklärt die Firma EDILKAMIN S.p.A., Firmensitz in Via P. Moscati 8 - 20154 Milano - Steuernummer und USt-IdNr. 00192220192

auf eigene Verantwortung, dass: Der hier beschriebene Pelletofen der EU- Richtlinie 305/2011 und der harmonisierten Europäischen Norm EN 16510-1:2022

EN 16510-2-6:2022

PELLETOFEN der Handelsmarke EDILKAMIN, Modellbezeichnung LILLE 7 EVO

SERIENNR.: Typenschild-Nr. Leistungserklärung: (DoP - EK Nr. 291): Typenschild-Nr.

Des Weiteren wird erklärt, dass: der Holzpelletofen LILLE 7 EVO die Vorgaben folgender EU-Richtlinien erfüllt: 2014/35/UE - Niederspannungsrichtlinie 2014/30/UE - EMV-Richtlinie 2011/65/EU - RoHS2-Richtlinie über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten 2009/125/EU - Ecodesign 2010/30/EU - Kennzeichnung

Sehr geehrte Kundin, sehr geehrter Kunde!

Vielen Dank und herzlichen Glückwunsch zur Wahl unseres Produkts. Wir bitten Sie, vor dem Gebrauch diese Anleitung aufmerksam zu lesen, um sämtliche Eigenschaften des Geräts bestmöglich und in völliger Sicherheit zu nutzen.

Diese Anleitung ist fester Bestandteil des Geräts. Bitte bewahren Sie sie während der gesamten Lebensdauer des Produkts auf. Bei Verlust fordern Sie bitte bei Ihrem Händler ein Ersatzexemplar an oder laden es im Download-Bereich unter www.edilkamin.com herunter.

Adressaten der Anleitung

Diese Anleitung richtet sich an:

• den Endkunden des Gerätes („BENUTZER“);
• den Techniker, der das Gerät installiert („INSTALLATEUR“)
  Der Adressat der Seite ist jeweils am unteren Seitenrand vermerkt (BENUTZER oder INSTALLATEUR).

Prüfen Sie den Inhalt nach dem Auspacken des Geräts auf Vollständigkeit und Unversehrtheit.

Falls Sie Mängel feststellen, wenden Sie sich bitte sofort an den Händler, bei dem es erworben wurde, und händigen ihm eine Kopie des Garantiehefts und des Kaufbelegs aus. Bei Installation und Betrieb des Geräts sind alle im Anwenderland geltenden Gesetze und einschlägigen EGRichtlinien einzuhalten. Für die Installation sind, soweit nicht anders angegeben, die im jeweiligen Land geltenden Vorschriften zu beachten.

Die in dieser Anleitung enthaltenen Pläne und Zeichnungen sind unverbindlich; sie beziehen sich also nicht immer genau auf das jeweilige Gerät und sind in keinem Falle Vertragsgegenstand.

BEDEUTUNG DER SYMBOLE

In einigen Abschnitten der Gebrauchsanweisung werden die folgenden Symbole verwendet:

ACHTUNG:

Lesen Sie den zugehörigen Hinweis aufmerksam durch und verinnerlichen Sie ihn, da seine Nichtbefolgung zu schweren Schäden am Gerät führen und eine Gefahr für die Gesundheit des Bedieners darstellen kann.

INFORMATIONEN:

Die Nichtbefolgung dieser Hinweise ist nachteilig für den Gebrauch des Geräts.

ARBEITSWEISE:

Befolgen Sie die beschriebenen Arbeitsabläufe.

Das Gerät ist durch einen eindeutigen Kontrollcode der Qualitätsprüfung gekennzeichnet, der auf der Garantiebescheinigung angegeben ist.

Bewahren Sie folgende Unterlagen auf:

• das Garantiezertifikat, das dem Gerät beiliegt
- den Kaufbeleg, den Ihnen der Händler ausgestellt hat
- die Konformitätserklärung, die Ihnen der Installateur ausgestellt hat.

Die Garantiebedingungen sind im Garantiezertifikat angegeben, das im Gerät beiliegt.

Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.

• Darauf achten, dass Kinder mit dem Gerät nicht spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.
• Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

Symbole auf Datenschild

• Das Gerät ist nicht ausgelegt für den Gebrauch durch Personen, einschließlich Kindern, deren körperliche, sensorische oder geistige Fähigkeiten eingeschränkt sind.
• Das Gerät eignet sich nicht zum Kochen oder Garen von Speisen.
• Das Gerät ist zum Verbrennen von Holzpellets der Kategorie A1 gemäß UNI EN ISO 17225-2 in den in dieser Anleitung beschriebenen Mengen und Verfahrensweisen ausgelegt.
• Das Gerät ist für den Betrieb in geschlossenen Räumen bei normaler Luftfeuchtigkeit ausgelegt.
• Das Gerät muss trocken und wettergeschützt gelagert werden.
• Informationen zur gesetzlichen und vertraglichen Gewährleistung sind dem Garantiezertifikat zu entnehmen, das sich im Gerät befindet: Weder Edilkamin noch der Händler können für Schäden haftbar gemacht werden, die auf nicht ordnungsgemäße Installation oder Wartungsarbeiten zurückzuführen sind.

Die Sicherheitsrisiken können entstehen durch:

• Installation in ungeeigneten Räumen, insbesondere wenn dort Brandgefahr besteht. DAS GERÄT NICHT IN RÄUMEN AUFSTELLEN, in denen Brandgefahr besteht.
• Kontakt mit Feuer, Glut oder stark erhitzten Komponenten (z. B. Sichtfenster und Rohre). KEINE STARK ERHITZTEN KOMPONENTEN BERÜHREN. Auch den verlöschten Ofen, solange er noch heiß ist, nur mit dem Hitzeschutzhandschuh berühren.
• Kontakt mit (innen liegenden) spannungsführenden Komponenten. BEI EINGESCHALTETER STROMVERSORGUNG KEINE SPANNUNGSFÜHRENDEN TEILE IM GERÄT BERÜHREN. Es besteht die Gefahr eines elektrischen Schlags.
• Verwendung ungeeigneter Hilfsmittel zum Anzünden (z. B. Alkohol). DIE FLAMME NICHT MIT EINEM BRENNBAREN SPRAY ODER EINER LÖTLAMPE ANZÜNDEN ODER ANFACHEN. Es besteht die Gefahr schwerer Verbrennungen sowie von Personen- und Sachschäden.

• Verwendung sonstiger Brennstoffe als Holzpellets. IM FEUERRAUM KEINE ABFÄLLE, KUNSTSTOFFE ODER SONSTIGES MATERIAL, SONDERN NUR HOLZPELLETS VERBRENNEN. Dadurch können das Gerät verschmutzen und der Schornstein in Brand geraten und wird die Umwelt belastet.

• Reinigung des heißen Feuerraums. KEINE HEISSE ASCHE AUS DEM FEUERRAUM ABSAUGEN. Der Aschesauger kann beschädigt werden und es kann Rauch in den Raum gelangen.

• Reinigung des Rauchrohrs mit verschiedenen Substanzen. NICHT MIT BRENNBAREN SUBSTANZEN REINIGEN. Es besteht die Gefahr von Bränden oder Flammenrückschlägen.
• Reinigung des heißen Sichtfensters oder Reinigung mit ungeeigneten Mitteln. DAS ERHITZTE SICHTFENSTER NICHT MIT WASSER ODER ANDEREN SUBSTANZEN ALS DEN EMPFOHLENEN GLASREINIGERN REINIGEN. Es besteht die Gefahr von Rissen in der Glasscheibe sowie von irreversiblen Schäden am Glas.
• Ablegen entzündlicher Materialien in geringerem Abstand als dem in dieser Anleitung angegebenen Sicherheitsabstand. KEINE WÄSCHE AUF DAS GERÄT LEGEN. KEINE WÄSCHESTÄNDER NÄHER ALS DEM ANGEGEBENEN SICHERHEITSABSTAND ZUM OFEN AUFSTELLEN. Jedwede brennbare Flüssigkeiten grundsätzlich vom Gerät fernhalten. Es besteht Brandgefahr.
• Verdecken der Zuluftöffnungen im Raum oder der Lufteinlässe. NICHT DIE ZULUFTÖFFNUNGEN VERSCHLIESSEN ODER DEN RAUCHABZUG BLOCKIEREN. Es besteht die Gefahr von Rauchrückschlägen in den Raum und Verletzungsgefahr für Personen sowie die Gefahr von Sachschäden.
• Gerät nicht als Ablage oder Leiter benutzen. NICHT AUF DAS PRODUKT STEIGEN ODER DAS PRODUKT ALS STÜTZE BENUTZEN. Es besteht die Gefahr von Personen- und Sachschäden.
• Betrieb des Ofens mit geöffnetem Feuerraum. DAS GERÄT NICHT MIT OFFENER TÜR BETREIBEN.
• Öffnen der Tür und Austritt von Glut oder glühender Asche. KEIN glühendes Material aus dem Gerät entnehmen. Es besteht Brandgefahr.
• Löschen mit Wasser im Brandfall. Im Brandfall die FEUERWEHR RUFEN.
• Handeln Sie im Zweifelsfall nicht eigenmächtig, sondern kontaktieren Sie den Händler oder Installateur.
  Lesen Sie unbedingt die Sicherheitshinweise in dieser Gebrauchsanleitung.

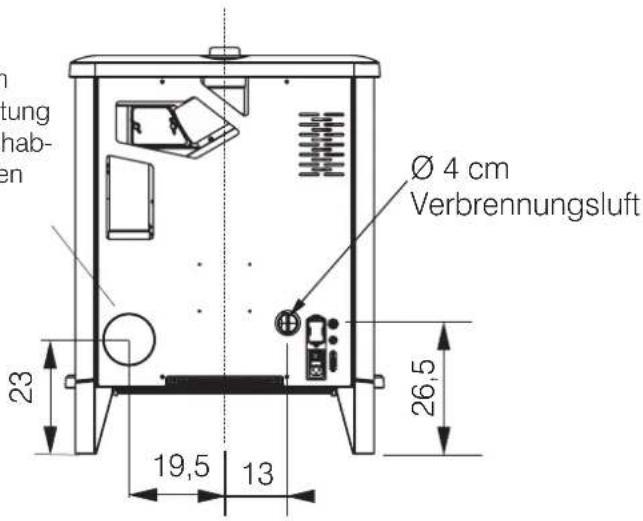

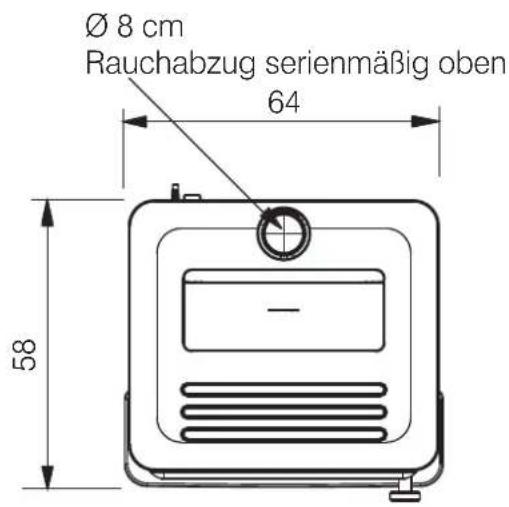

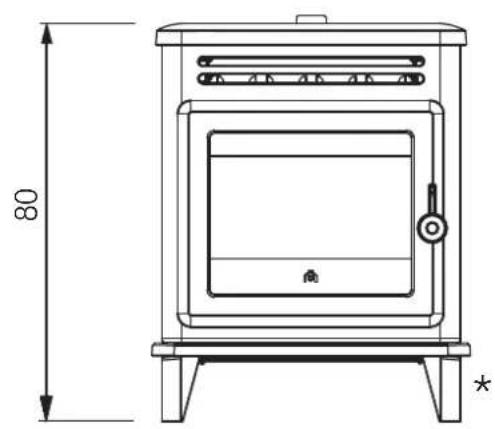

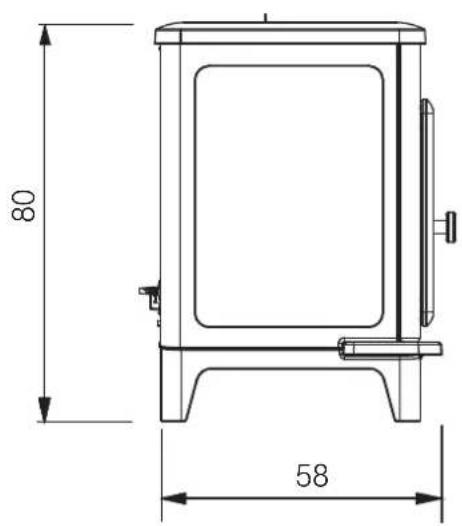

ABMESSUNGEN (cm)

∅ 8 cm Vorbereitung für Rauchab- zug hinten

* abnehmbare Stellfüße: Ofenhöhe ohne Füße 70 cm

HEIZTECHNISCHE MERKMALE gemäß EN 16510

Die angeführten Daten sind Richtwerte und wurden während der Zertifizierungsphase bei einer benannten Stelle unter Standardbedingungen erhoben.

Die Ergebnisse werden mit einer Kalibrierung entsprechend der Installation oder einer möglichen geschlossenen Glasreinigung erzielt. Es liegt in der Verantwortung des Installateurs, die mitgelieferte Dichtung zu verwenden (falls verfügbar) und die Parameter anzupassen.

	Nennwärmeleistung Reduzierte Leistung
Nutzleistung	6,5	3,2	kW
Wirkungsgrad %	91,9	92,9
CO-Emissionen 13% O_2	0,007	0,021	%
Rauchtemperatur °C	106	79,7
Brennstoffverbrauch kg/h	1,3	0,7
Fassungsvermögen Brennstoffbehälter kg	20
Schornsteinzug Pa	10	9,1
Betriebsdauer Stunden	13	29
Beheizbares Raumvolumen* m	170		^3
Durchmesser Rauchabzugsrohr (Einsteckteil) 80 mm
Durchmesser Außenluftzufuhrrohr (Einsteckteil) 40 mm
Gewicht mit Verpackung 196 kg
Energieeffizienzklasse (Richtlinie 1185/2015)	A+

*Zur Verbrauchsberechnung wird ein Heizwert von 4,8 kW/kg verwendet
** Die Heizmenge wird unter Berücksichtigung eines Wärmebedarfs von 33 kcal/m³ pro Stunde berechnet.

Der ∅ des Rauchgasauslasses ist nicht der ∅ des Schornsteinsystems, der dimensioniert werden muss

TECHNISCHE DATEN ZUR BEMESSUNG DES SCHORNSTEINS
Dieser muss in jedem Fall den Vorgaben dieses Datenblatts und den Installationsvorschriften für jedes Gerät entsprechen.

	Nennwärmeleistung Reduzierte Leistung
Rauchaustrittstemperatur am Austritt	128	96	°C
Mindestzug	0,01		Pa
Rauchdurchsatz	6,4	3,9	g/s

ELEKTRISCHE MERKMALE

Versorgung	230 V~ +/- 10% 50 Hz
Durchschnittl. Nennwärmeleistung	64 W
Durchschnittl Reduzierte Leistung	40 W
Durchschnittl Standby	3 W
Frequenz der (gelieferten) Funksteuerung	2,4 GHz
Absicherung	Schmelzsicherung T4A, 250 V~ 5x20

EDILKAMIN S.p.A. behält sich vor, die Produkte ohne Vorankündigung zu verändern, um Verbesserungen anzubringen.

octeco

VORBEREITUNG UND AUSPACKEN

Die verwendeten Verpackungsmaterialien enthalten keine Gifte oder Schadstoffe und müssen daher nicht gesondert entsorgt werden.

Lagerung, Entsorgung bzw. gegebenenfalls Recycling erfolgen durch den Endbenutzer, der dabei die einschlägigen gesetzlichen Vorschriften beachten muss.

Das Gerät stets mit geeigneten Mitteln aufrecht stehend versetzen und handhaben. Dabei die geltenden Unfallverhütungsvorschriften beachten.

Die Packstücke nicht stürzen und die zu montierenden Bauteile mit größter Vorsicht behandeln.

VERPACKUNG

Die Verpackung enthält zwei Packstücke:

- Ein Packstück (1) mit dem Grundkörper des Ofens mit den vormontierten Seitenteilen und einen Beutel mit Kleinteilen.

Im Packstück des Ofens befinden sich:

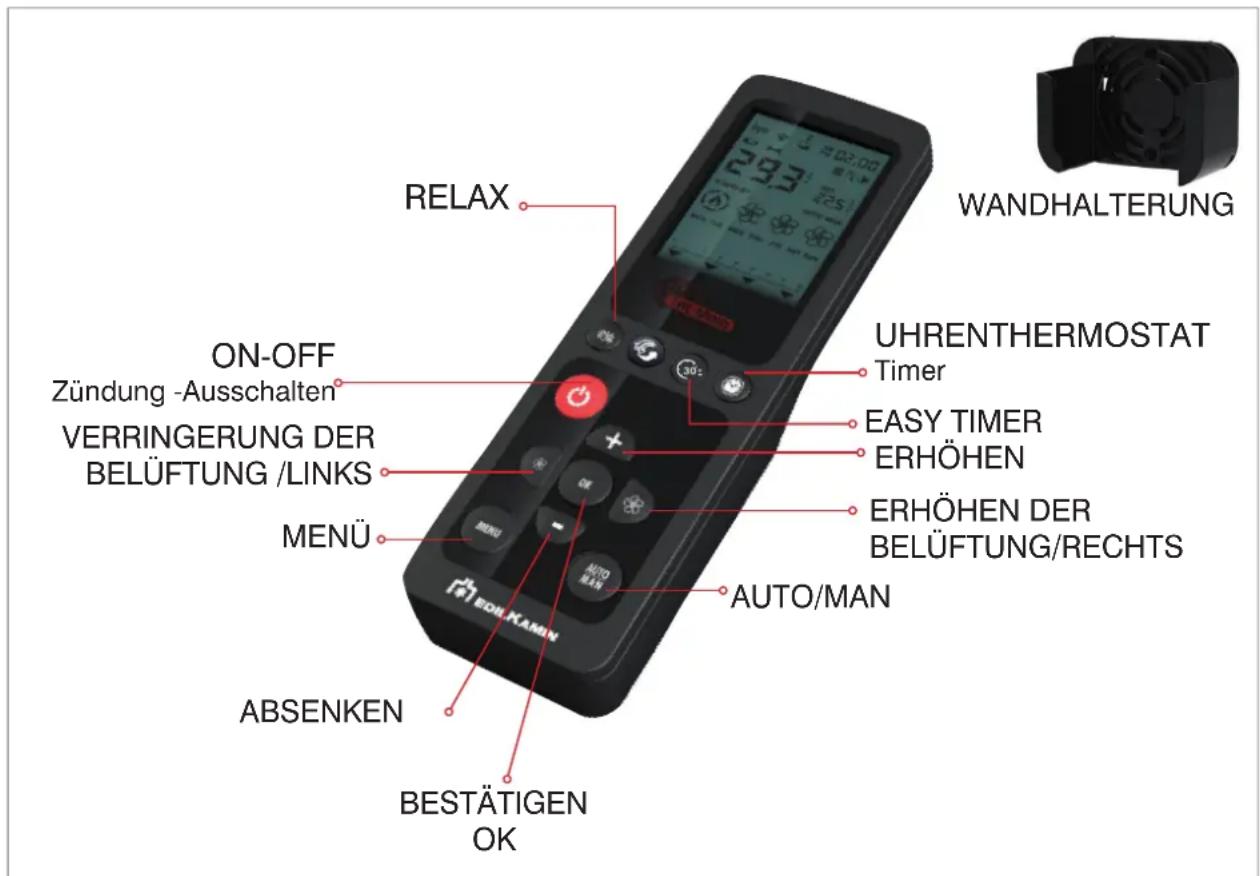

• die Funkfernbedienung,
• die Garantiebescheinigung,
• der Hitzeschutzhandschuh,
• dieses Handbuch,
• das evsorgungskabel.

LEICHTERES GERÄTEGEWICHT BEIM TRANSPORT

Für ein leichteres Gerätegewicht beim Transport können Sie folgende Teile abnehmen:

Abdeckplatte und Seitenteile

Die Arbeitsschritte werden in den Punkten 1 bis 5 des Abschnitts „Eventuelle Abnahme der Stellfüße“ beschrieben.

Bei der erneuten Montage sorgfältig vorgehen.

Wir empfehlen, diesen Arbeitsgang nur durch Fachpersonal ausführen zu lassen.

Den Ofen auf keinen Fall schieben oder ziehen, wenn die höhenverstellbaren Füße aus Gummi abgesenkt sind: Sie könnten dabei abbrechen.

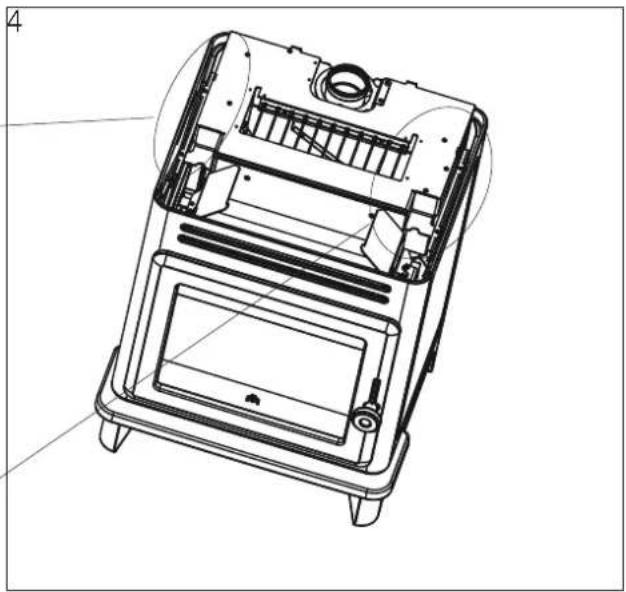

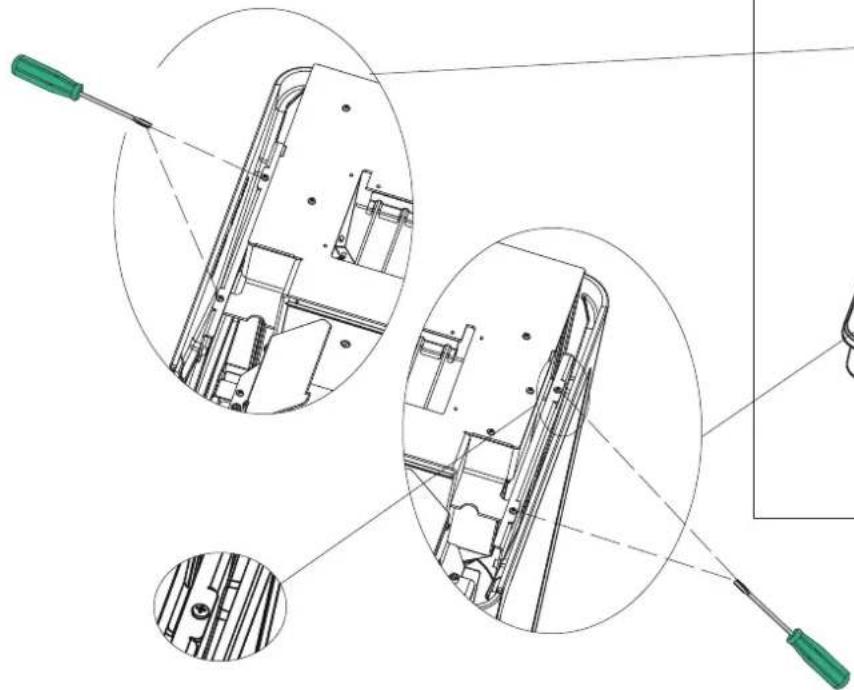

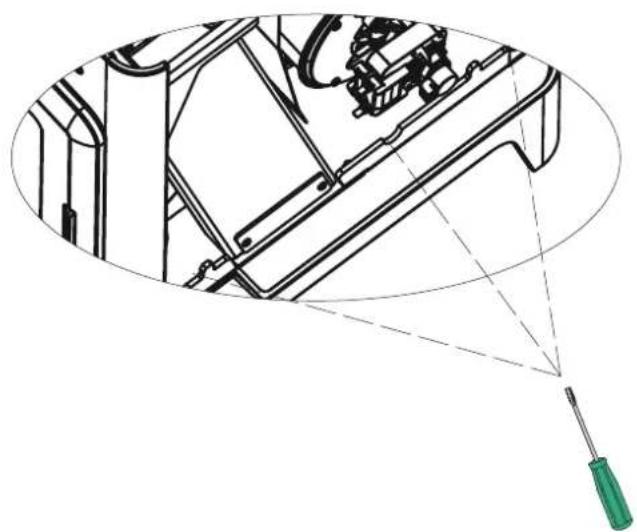

ABNEHMEN DES OFENS VON DER PALETTE

Die beiden rückseitig verschraubten Halterungen entfernen und den Ofen von der Palette herunternehmen

An der Grundplatte des Gerätes befinden sich vier abnehmbare Füße, die zum Erhalt einer geringeren Gerätehöhe entfernt werden können.

Die Füße jeder Seite sind einteilig und bilden eine „Zweifuß-Baugruppe“ (A)

Für ihre Demontage folgendermaßen vorgehen: Jeder Arbeitsschritt ist nebenstehend abgebildet.

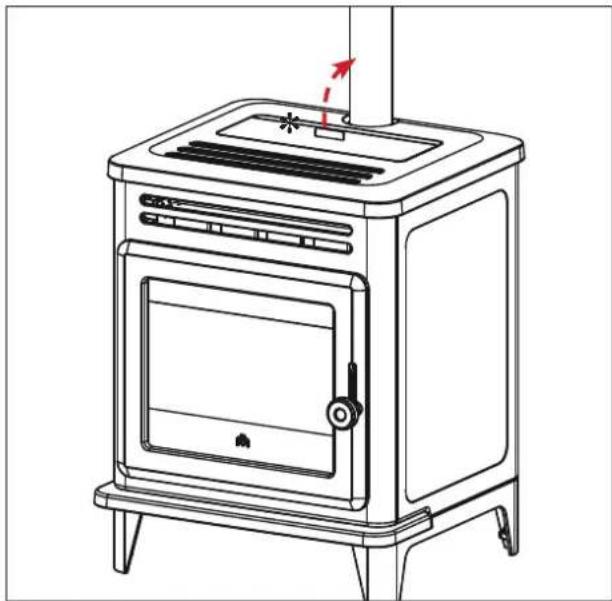

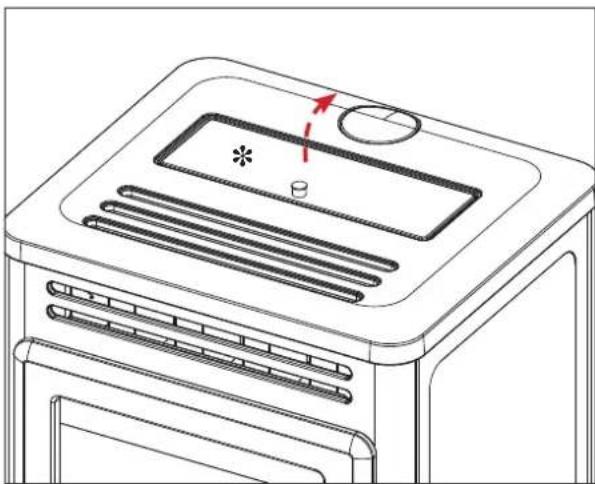

1. Den Deckel des Pelletbehälters (*) durch Ziehen am oberen Griff öffnen

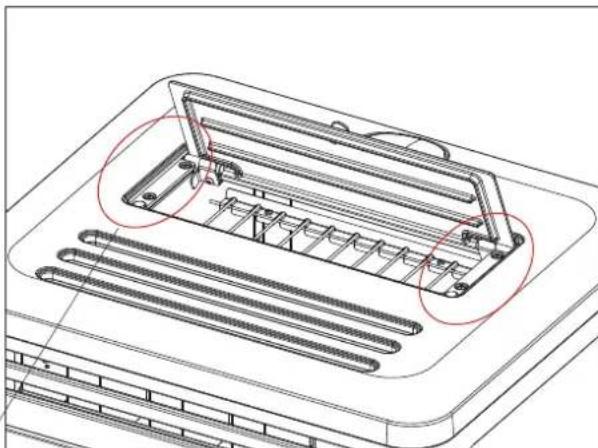

1. Die Schrauben unter dem Deckel des Pelletbehälters lösen, um die Abdeckplatte abzunehmen

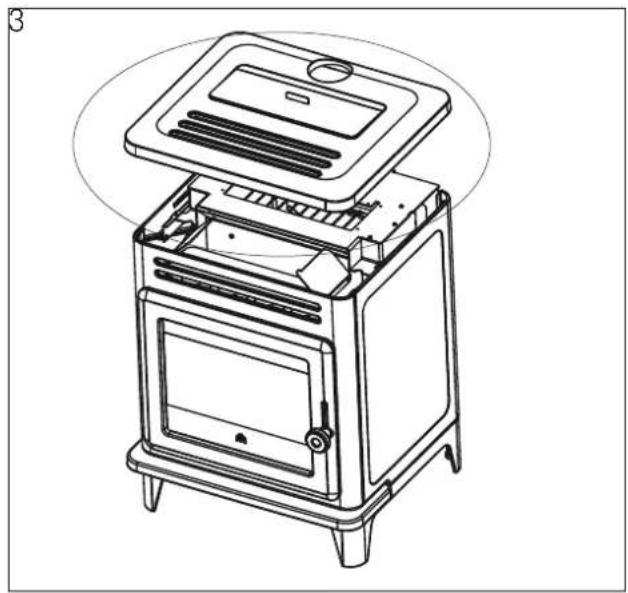

1. Die Abdeckplatte abnehmen

1. Die zwei Schrauben pro Seite an den Halterungen unter der Abdeckplatte lösen

1. Die Seitenteile herausziehen (F)

1. Drei Schrauben pro Seite von der Zweifuß-Baugruppe lösen

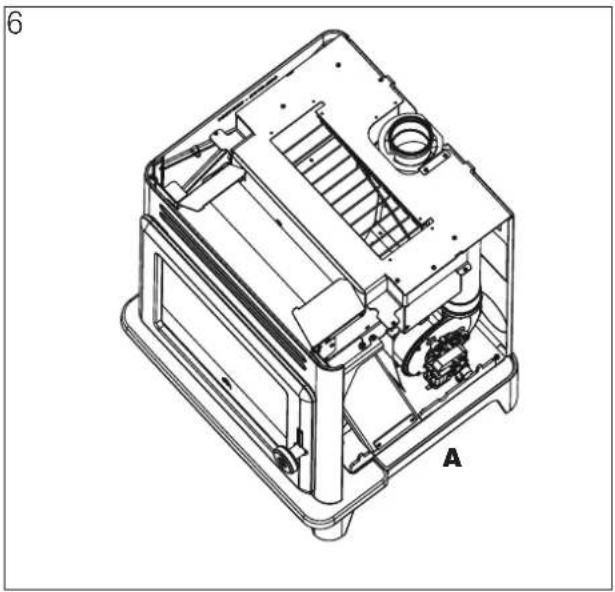

1. Von jeder Seite die Zweifuß-Baugruppe abnehmen (A)

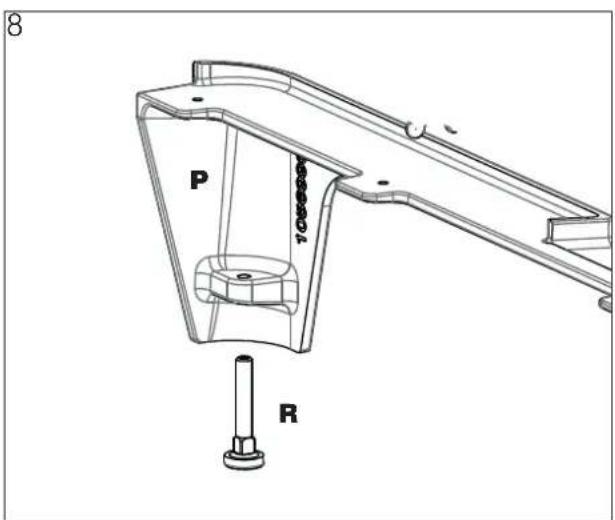

1. Aus den Gusseisen-Füßen (P) die höhenverstellbaren Füße (R) herausziehen, um sie unter dem Ofen für dessen Nivellierung zu verwenden

2. Seitenteile und Abdeckplatte wieder montieren. Die Seitenteile müssen beim Wiedereinsetzen in ihre Halterungen einrasten

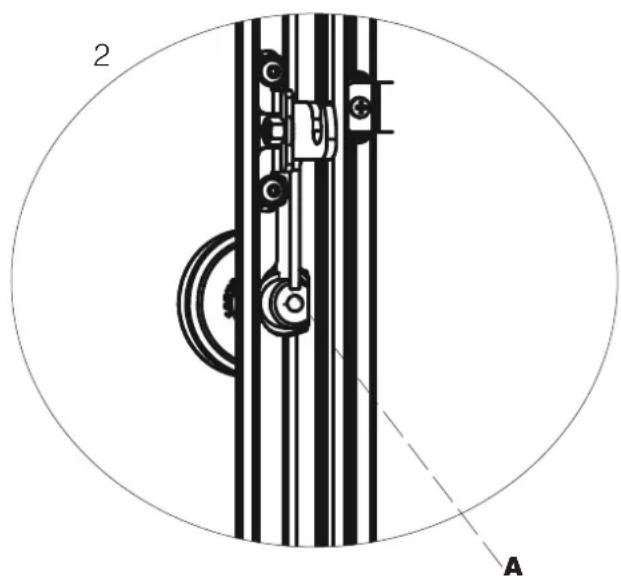

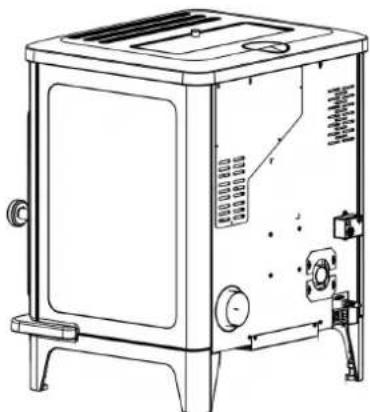

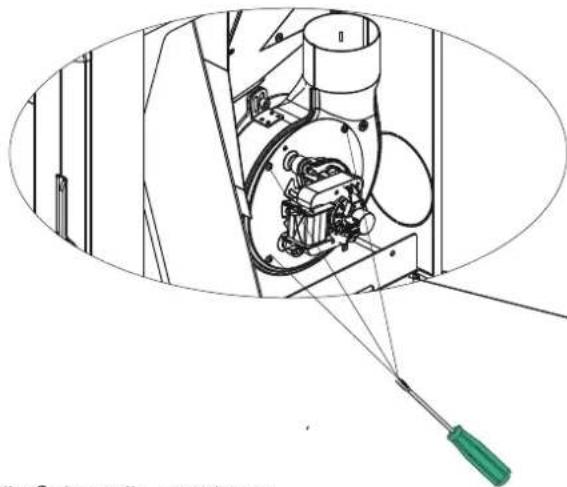

RAUCHABZUG

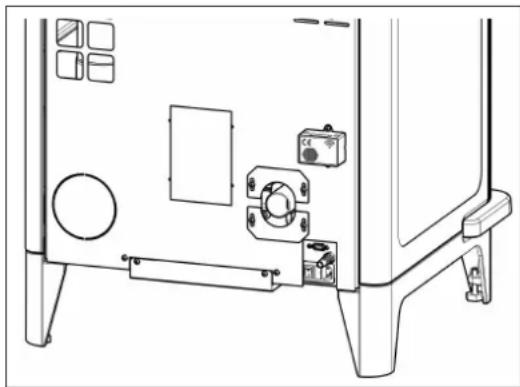

Das Rauchabzugsrohr kann an der Oberseite oder an der Rückseite des Ofens angeschlossen werden.

Bei Lieferung ist der Ofen zum Anschluss des Rauchabzugsrohrs an der Oberseite vorbereitet.

Zur Verwendung des rückseitigen Rauchabzugs (das Gerät muss vom Stromnetz getrennt sein) wie folgt verfahren.

1. die vorgestanzte Blende auf der Rückseite entfernen und montieren Sie das mitgelieferte Verschlussblech
2. nehmen Sie vor dem Ofen stehend das das rechte Seitenteil ab (siehe Punkte 1 bis 5 des Abschnitts „Eventuelle Abnahme der Stellfüße“)
3. Trennen Sie die Kabel des Rauchabzugsgebläses von der Platine, schrauben Sie das Rauchabzugsgebläse ab und drehen es nach hinten (den inwandfreien Zustand der Dichtung überprüfen). Das Gebläse wieder festschrauben und die Kabel an der Platine anschließen.

4.die Seitenteile montieren.

Den Rauchabzug an der Oberseite mit dem Metalldeckel verschließen, der dem Gerät beiliegt.

HINWEIS

Der obere Rauchabzug ist als Aufnahmestutzen, der hintere Rauchabzug als Einsteckteil ausgebildet.

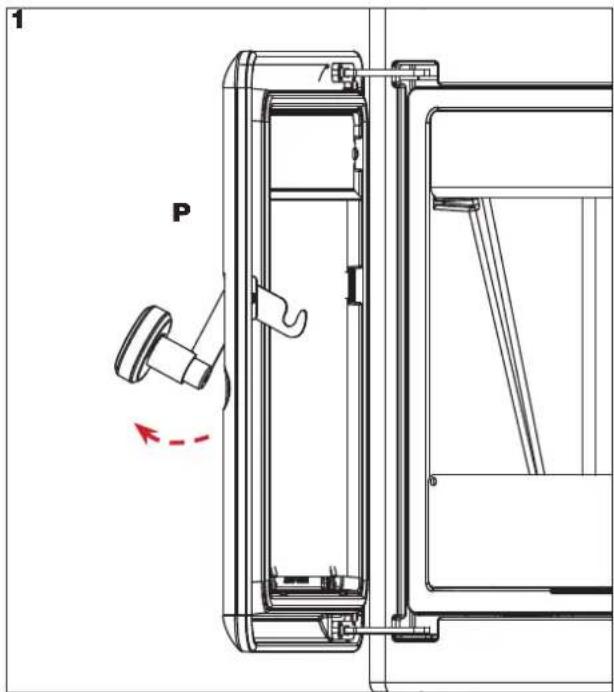

Das Gerät weist einen Knauf (C Abb. 1) des Griffs der Feuerraumtür in schwarzer Farbe auf. Die Arbeitsschritte sind auf den Abbildungen auf dieser Seite mit gleicher Referenznummer dargestellt.

Bei einem eventuell notwendigen Austausch des Knaufs wie folgt vorgehen.

1. Die Feuerraumtür öffnen (P)
2. Die Inbusschraube auf der Griffrückseite ausdrehen (2)
3. Den vorderen Stift (3) und den Knauf (4) herausziehen
4. Zum Einbau des neuen Knaufs die Schritte 3,2 und 1 in umgekehrter Reihenfolge ausführen.

VORBEMERKUNG ZUR INSTALLATION

Bitte beachten Sie:

• Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden;
- Bei Installation und Betrieb des Geräts sind alle einschlägigen gesetzlichen Bestimmungen und EU-Richtlinien einzuhalten. In Italien ist die betreffende Referenznorm UNI 10683;
- Bei der Installation in einem Mehrparteienhaus muss vorab die Genehmigung des Hausverwalters eingeholt werden.

Im Folgenden dazu einige allgemeine Hinweise, die allerdings eine eingehende Durchsicht der örtlichen Vorschriften nicht ersetzt und aus denen keine Haftung für die Arbeit des Installateurs abgeleitet werden kann.

Überprüfung der Eignung des gewünschten Aufstellungsraums

• Das Volumen des Raums muss größer als 32 m ^3 sein.
• Der Fußboden muss das Gewicht des Geräts und der Zubehörteile aufnehmen können.
• Das Gerät einwandfrei waagerecht aufstellen.
• Eine Installation in Schlafräumen, Badezimmern oder Räumen, in denen sich andere Geräte befinden, die die Verbrennungsluft aus dem Raum selbst entnehmen, sowie in Räumen mit Explosionsgefahr ist nicht gestattet. Etwaige Abzugsventilatoren, die in Aufstellungsraum des Geräts betrieben werden, können zu Problemen mit dem Schornsteinzug führen.
• In Italien muss bei Vorhandensein von Gasgeräten die Verträglichkeit gemäß UNI 10683 und UNI 7129 überprüft werden.

Hitzeschutz und Sicherheitsabstände

Alle an das Gerät angrenzenden Wandflächen des Gebäudes müssen vor Überhitzung geschützt werden. Die erforderlichen Isolierungsmaßnahmen richten sich nach der Art der Oberflächen.

Das Gerät ist unter Einhaltung der folgenden Sicherheitsbedingungen zu installieren:

• Anden Seiten von 5cm und der Rückseite von 10cm einen Mindestabstand zu brennbaren Materialien einhalten.
  -Vor dem Ofen dürfen in einem Abstand von weniger als 35 cm keine entzündlichen Materialien abgelegt werden.

Bei einer Aufstellung an einer Wand aus Holz oder sonstigem brennbaren Material muss das Rauchabzugsrohr angemessen gedämmt werden.

Bei einer Aufstellung auf einem Fußboden aus entflammbarem oder brennbarem Material bzw. mit unzureichender Tragfähigkeit wird empfohlen, das Gerät zwecks Gewichtsverteilung auf einer Stahl- oder Glasplatte aufzustellen.

Fragen Sie den Händler nach dieser Option.

Hinweise zur Aufstellung des Geräts

Das Gerät ist für den Betrieb unter beliebigen klimatischen Bedingungen geeignet. Unter besonderen Bedingungen, etwa bei starkem Wind, sprechen ggf. die Sicherheitseinrichtungen an und schalten das Gerät ab.

Technisches Kundendienstzentrum von Edilkamin verständigen.

\*NUR IN DEUTSCHLAND

Die Geräte können in Mehrfachbelegung an einen Schornstein angeschlossen werden, wenn die geltenden Vorschriften der DIN-Norm 18160 eingehalten werden und der Bezirksschornsteinfeger die Installationsbedingungen geprüft und freigegeben hat.

RAUCHABZUGSANLAGE

(Rauchrohr, Schornstein und Schornsteinkopf)

Dieses Kapitel wurde entsprechend den europäischen Normen EN 13384, EN 1443, EN 1856, EN 1457 verfasst. Der Installateur muss diese sowie alle sonstigen, am Aufstellungsort geltenden Bestimmungen berücksichtigen. Diese Anleitung ist in keiner Weise als Ersatz für die geltenden Normen zu verstehen.

Das Gerät muss an eine geeignete Rauchabzugsanlage angeschlossen werden, die eine sichere Abführung der bei der Verbrennung entstehenden Rauchgase gewährleistet.

Vor der Aufstellung des Geräts muss der Installateur die Eignung des Schornsteins prüfen.

RAUCHROHR, SCHORNSTEIN

Das Rauchrohr (Rohrabschnitt, der den Rauchrohrstutzen des Feuerraums mit dem Anschluss des Schornsteins verbindet) und der Schornstein müssen unter anderem folgende Voraussetzungen erfüllen:

- Sie dürfen nur die Rauchgase eines einzigen Geräts aufnehmen (Gemeinschaftsanschlüsse mehrerer Geräte sind unzulässig)*.

- Sie müssen vorwiegend senkrecht verlaufen.

- Sie dürfen keine nach unten geneigten Abschnitte aufweisen.

- Ihr Innenquerschnitt muss vorzugsweise rund sein oder zumindest ein Seitenverhältnis von weniger als 1,5 aufweisen.

- Sie müssen am Dach mit einem geeigneten Schornsteinkopf abschließen. Der direkte Austritt an der Wand oder in Richtung geschlossener Räume ist auch im Freien verboten.

- Sie müssen aus Materialien der Feuerwiderstandsklasse A1 gemäß DIN EN 13501 bzw. entsprechend harmonisierter Norm hergestellt sein

• Sie müssen entsprechend geprüft sein; bei Ausführung aus Metall mit einer Schornsteinplakette.
• Sie müssen ihren anfänglichen Querschnitt beibehalten bzw. nur direkt an der Austrittsöffnung des Gerät und nicht entlang des Schornsteins ändern.

RAUCHROHR

Neben den allgemeinen Vorschriften, die für Rauchgaskanal und Schornstein gelten, gilt, dass der Rauchgaskanal:

• Es darf nicht aus flexiblem Material sein.
• Es muss isoliert werden, wenn es durch ungeheizte Räume oder außen geführt wird.
• Es darf nicht durch Räume führen, in denen die Installation von Wärmeerzeugern mittels Verbrennung verboten ist oder in denen Brandgefahr besteht oder die nicht inspizierbar sind.
• Es muss das Entfernen des Rußes ermöglichen und inspizierbar sein.
• Es darf maximal 3 Bögen mit einem Winkel von maximal 90^ aufweisen.
• Es muss als ein durchgehender Abschnitt mit einer je nach Schornsteinzug maximalen Länge von 3 Metern ausgeführt sein. Bedenken Sie in jedem Fall, dass längere Rohrabschnitte die Ansammlung von Schmutz begünstigen und schwieriger zu reinigen sind.

SCHORNSTEIN:

Außer den allgemeinen Vorschriften für Rauchrohr und Schornstein gilt für den Schornstein:

• Er darf nur zur Rauchableitung dienen.
• Er muss korrekt dimensioniert sein, damit die Abführung der Rauchgase jederzeit gewährleistet ist (EN 13384-1).
• vorzugsweise isoliert und aus Stahl mit kreisrundem Innendurchmesser ist. Wenn dieser rechteckig ist, müssen die einen Radius von mindestens 20 mm und ein Verhältnis zwischen den Innenabmessungen von < 1,5 aufweisen.
• Er muss eine Höhe von mindestens 1,5 Metern haben.
• Er muss einen gleichmäßigen Querschnitt aufweisen.
• Er muss einwandfrei dicht und wärmegedämmt sein, damit jederzeit ein einwandfreier Schornsteinzug gewährleistet ist.
• Er sollte einen Auffangbehälter für Ruß und Kondenswasser besitzen.
• Wenn er bereits vorhanden ist, muss er sauber sein, um Brandgefahr zu vermeiden.
• Grundsätzlich sollte ein Stahlrohr eingezogen werden, wenn der Durchmesser des Schornsteins mehr als 150 mm beträgt.

EINGEZOGENES SCHORNSTEINROHR:

Neben den allgemeinen Vorschriften für Rauchgaskanal und Schornstein gelten für einen Schornstein mit eingezogenem Rohr:

- Er muss mit Unterdruck betrieben werden können.

- Er muss inspizierbar sein.

- Er muss den behördlichen Vorschriften entsprechen.

SCHORNSTEINKOPF

• Er muss windgeschützt ausgeführt sein.
• Sein Innenquerschnitt muss dem des Schornsteinrohrs entsprechen und seine Rauchaustrittsfläche muss mindestens doppelt so groß wie der Innenquerschnitt des Schornsteinrohrs sein.
• Im Fall mehrerer benachbarter Schornsteine (die mindestens 2 m Abstand voneinander haben sollten) muss der Schornsteinkopf, der die Rauchgase des Holz-/Pelletofens bzw. des Ofens im obersten Stockwerk ableitet, mindestens 50 cm höher als die anderen sein.
• Er muss über den Rückflussbereich hinausgehen (italienische Referenznorm UNI 10683, Absatz 6.5.8).
• Er muss eine Instandhaltung des Schornsteins ermöglichen.

Frischluftzufuhr

Im Allgemeinen empfehlen wir zwei Alternativen, um den Zustrom der erforderlichen Verbrennungsluft zu gewährleisten.

Indirekte Luftzufuhr

In Bodenhöhe einen Lufteinlass mit wirksamem Querschnitt (nach Abzug von Gittern und anderen Schutzvorrichtungen) von mindestens 80 cm ^2 (Durchmesser 10 cm) vorbereiten.

Um Zugluft zu vermeiden, sollte der Lufteinlass hinter dem Ofen oder einem Heizkörper angeordnet werden. Eine Anordnung dem Gerät gegenüber sollte vermieden werden, um störende Zugluft zu vermeiden.

Direkte Luftzufuhr\*

Eine Frischluftöffnung einrichten, deren wirksamer Querschnitt (nach Abzug von Gittern und anderen Schutzvorrichtungen) der Querschnittsfläche der Lufteintrittsöffnung hinter dem Gerät entspricht.

Die Frischluftöffnung mit einem starren oder flexiblen Rohr anschließen. Den Rohrdurchmesser erhöhen, wenn das Rohr nicht glatt ist: die Druckverluste bewerten.

Die Länge sollte nicht mehr als 1 m betragen ohne Bogenstücke.

Die Zuluft darf aus einem angrenzenden Raum entnommen werden, wenn folgende Bedingungen erfüllt sind:

• Die Luft kann ungehindert durch permanente Außenluftöffnungen einströmen.
- In dem an den Aufstellungsraum angrenzenden Raum entsteht zu keinem Zeit ein Unterdruck gegenüber der Außenluftumgebung.
- Der angrenzende Raum wird nicht als Fahrzeuggarage oder für Tätigkeiten mit erhöhter Brandgefahr und nicht als Badezimmer oder Schlafzimmer genutzt.
- Derangrenzende Raumistkein Gemeinschaftsraum des Gebäudes.

Die italienische Norm UNI 10683 definiert, dass die Lüftung ausreichend ist, wenn eine Druckdifferenz zwischen Außenluftumgebung und Innenbereich von 4 Pa oder niedriger (Norm DIN EN 13384-1) gewährleistet ist. Für den entsprechenden Nachweis ist der Installateur zuständig, der die Konformitätserklärung ausstellt.

*Der direkte Zuluftanschluss bedeutet aber nicht, dass das Gerät von der Raumluft unabhängig ist. Es muss daher zusätzlich dafür gesorgt werden, dass die in das Gerät einströmende Luft (zum Beispiel für die Scheibenreinigung) ersetzt wird.

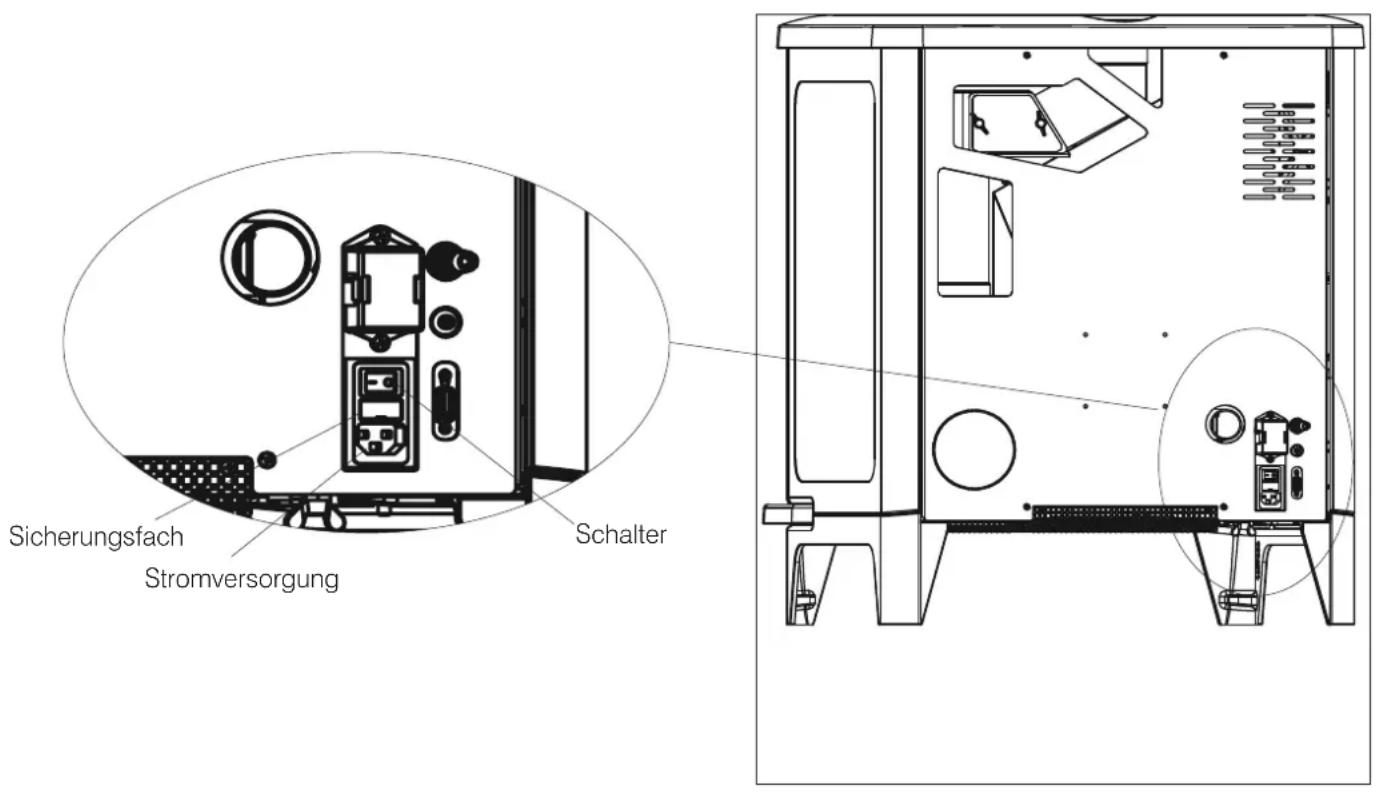

ÜBERPRÜFUNG DES ELEKTRISCHEN ANSCHLUSSES (die Steckdose an leicht zugänglicher Stelle anbringen)

Der Ofen wird mit einem Netzkabel geliefert, das an eine 230-V-Steckdose mit 50 Hz angeschlossen werden muss. Die Steckdose sollte über einen Leitungsschutzschalter abgesichert sein.

Spannungsschwankungen von mehr als 10 % können die einwandfreie Funktionsweise des Ofens beeinträchtigen.

Die elektrische Anlage muss normgerecht ausgeführt sein; dabei ist vor allem die Wirksamkeit des Erdungskreises nachzuweisen.

Eine nicht wirksame Erdung führt zu Betriebsstörungen, für die Edilkamin keine Haftung übernimmt.

Die Netzanschlussleitung muss einen auf die Leistung des Geräts abgestimmten Querschnitt aufweisen.

Das Netzanschlusskabel darf nicht die Rauchrohre oder sonstige erwärmte Komponenten des Ofens berühren.

Zum Einschalten des Ofens den Schalter von 0 auf 1 stellen.

Die Steckdose mit Schalter an der Rückseite des Ofens enthält eine 4-A-Sicherung.

ERSTINBETRIEBNAHME

• Lesen Sie diese Anleitung gewissenhaft durch und veranschaulichen Sie sich ihren Inhalt.
• Entfernen Sie sämtliche entzündlichen Objekte vom Gerät (Handbücher, Aufkleber usw.). Vor allem eventuelle Aufkleber vom Sichtfenster entfernen.
• Versichern Sie sich, dass der Techniker die erste Inbetriebnahme durchgeführt und auch das erste Einfüllen der Pellets in den Behälter ausgeführt hat

Bei der ersten Inbetriebnahme kann ein leichter Lackgeruch auftreten, der jedoch nach kurzer Zeit verfliegt.

BRENNSTOFF

Es müssen Holzpellets der Klasse A1 verwendet werden, welche die Vorgaben der Norm DIN EN ISO 17225-2 oder vergleichbarer landesspezifischer Normen erfüllen und u. A. folgende Eigenschaften aufweisen.

Durchmesser 6 mm

Länge 3-4 cm

Feuchte <10 %

Aus Umweltschutz- und Sicherheitsgründen dürfen unter anderem NICHT verbrannt werden: Kunststoff, lackiertes Holz, Kohle, Rinde.

Verwenden Sie den Ofen nicht zum Verbrennen von Müll.

EINFÜLLEN VON PELLETS IN DEN BRENN-STOFFBEHÄLTER

Der Behälter ist nach dem Anheben und Abnehmen des Deckels mit Hilfe des Griffs* zugänglich (ggf. Hitzeschutzhandschuh verwenden).

Das heiße Rauchabzugsrohr nicht berühren.

Bei heißem Ofen den Pellet-Sack AUF KEINEN FALL auf das obere Gitter legen. Zum Nachfüllen von Brennstoff am eingeschalteten und folglich erhitzten Ofen den beiliegenden Hitzeschutzhandschuh verwenden.

Das heiße Rauchabzugsrohr nicht berühren.

Die Verwendung sonstiger Brennstoffe kann das Gerät beschädigen

BETRIEBSARTEN

Modus Einstellbare Größen
MANUELL •	LeistungsstufeBelüftungsstufe (Ventilatoren, falls mehr als einer vorhanden ist, können separat eingestellt werden)*
AUTOMA-TISCH	gewünschte RaumtemperaturBelüftungsstufe
UHRENTHER-MOSTAT	die gewünschte Raumtemperatur, die an verschiedenen Tagen der Woche gewählt wirdBelüftungsstufe*

* Durch Absenken der Belüftung kann das Gerät die Leistung auch automatisch modulieren, um die maximale Leistung aufrechtzuerhalten und eine Überhitzung zu vermeiden. Gegebenenfalls ist eine Thermostatfunktion vorgesehen: Lässt die eingestellte Belüftung aus nutzungs- oder einbautechnischen Gründen nicht die notwendige Wärmeabfuhr zu, wird automatisch die maximale Belüftung gestartet.

Das Gerät verfügt ferner über folgende Zusatzfunktionen.

Funktion In welchen Modi es aktiviert werden kann		Was es macht
Stand-By Holzzündung Chrono		wenn die gewünschte Temperatur erreicht ist, schaltet sich das Produkt aus und schaltet sich wieder ein, wenn die Temperatur sinkt
RELAX (bei einigen Gerätetypen nicht vorgesehen)	Manuell Holzzündung Chrono	ermöglicht den Betrieb mit natürlicher Konvektion (Belüftung aus), wodurch der Stromverbrauch reduziert wird

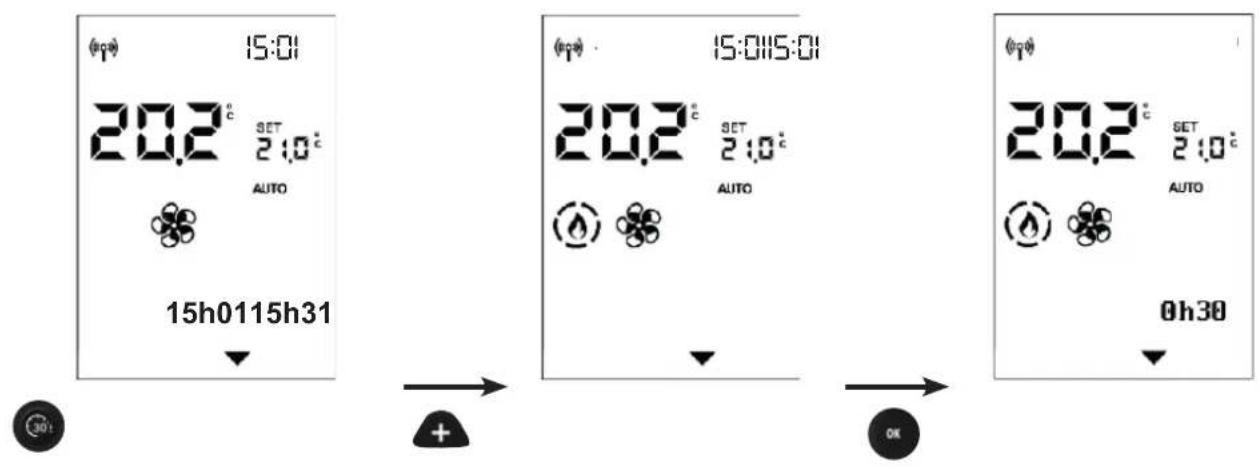

EASY TIMER	Manuell Holzzündung	ermöglicht die Programmierung des Ein- und Ausschaltens nach einer bestimmten Anzahl von Stunden (max. 12)

SCHNITTSTELLE

Alternativ kann das Produkt folgendermaßen verwaltet werden

SERIENMÄSSIG

• Bluetooth-FERNBEDIENUNG: für alle Funktionen in der Nähe des Geräts
• APP The Mind THE MIND: nützlich für alle Funktionen zu Hause mit direkter Verbindung oder außer Haus mit Internetverbindung und REgistrierung

Bei Bedarf können einige Funktionen auch von einem

• SAVE PANEL: am Gerät positioniert

Mit Kauf von zusätzlichem Zubehör Edilkamin:

• SPRACHBEFEHLE: Alexa oder Google Home

FUNKFERNBEDIENUNG

Die Funkfernbedienung hat Funktionen für drei verschiedene Bedienerpersonen:

• BENUTZER des Ofens (Vorgänge nicht passwortgeschützt)
- INSTALLATEUR (Vorgänge mit eigenem Password, da etwaige Fehler das Funktionieren und die THERMOSTAT des Geräts beeinträchtigen könnten)
- TECHNISCHER KUNDENDIENST - CAT - Edilkamin (Vorgänge mit eigenem Passwort, da etwaige Fehler das Funktionieren und das THERMOSTAT des Ofens beeinträchtigen könnten).

ENERGIESPARFUNKTION DER FUNKFERNBEDIENUNG

Wird die Funkfernbedienung 20 Minuten lang nicht verwendet, verringert sich die Beleuchtung und nach weiteren 10 Minuten schaltet sich das Display ab. Wird eine beliebige Taste bei eingeschaltetem Display gedrückt, wird der Zähler auf Null gesetzt. Wird eine beliebige Taste bei ausgeschaltetem Display gedrückt, schaltet sich das Display und die Beleuchtung ein und der Zähler wird auf Null gesetzt. Dies ist eine Angabe, die sich nur auf die Funkfernbedienung bezieht, nicht auf den Zustand des Produkts.

Bei normaler Benutzung reichen die Batterien der Funkfernbedienung für ein Jahr aus. Diese Angabe zur Dauer dient nur als Richtwert. In keinem Fall kann der Verbrauch der Batterie von Edilkamin oder dem Händler als Produktmangel anerkannt werden.

Eigenschaften:

Funk-Sende- und Empfangsmodul, Frequenz 2,4 GHz - Stromversorgung empfohlen mit 3 x 1,5 Vdc AA-Batterien (Kapazität mindestens 1600mAh).

Falls die Batterien durch Batterien eines anderen, ungeeigneten Typs ersetzt werden, besteht Explosionsgefahr.

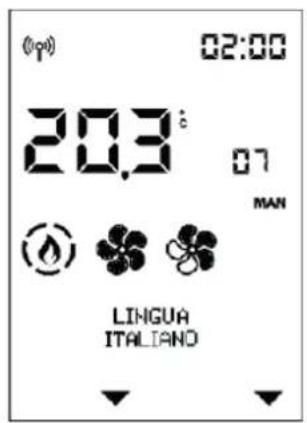

Wenn bei der Erstinbetriebnahme die Sprache noch nicht eingestellt ist, erscheint die nebenstehende Displayanzeige zur Einstellung der Sprache. Die Sprache mit den Tasten +/- wählen und mit der Taste OK bestätigen.

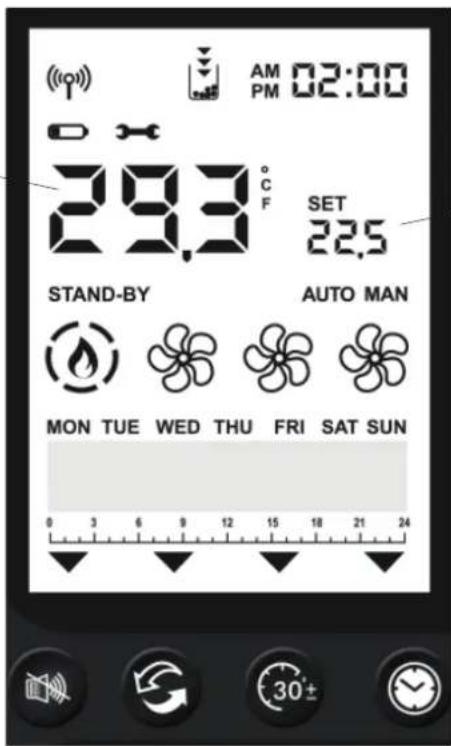

Angezeigte Raumtemperatur

Tatsächliche Raum- temperatur

Bluetooth-Verbindung zwischen Gerät und Platine vorhanden. Wenn keine Verbindung vorhanden, wird das Symbol nicht angezeigt.

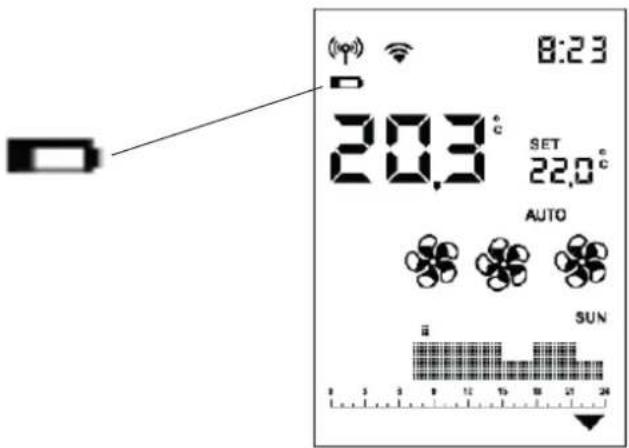

Wird nur angezeigt, wenn die Batterie schwach ist.

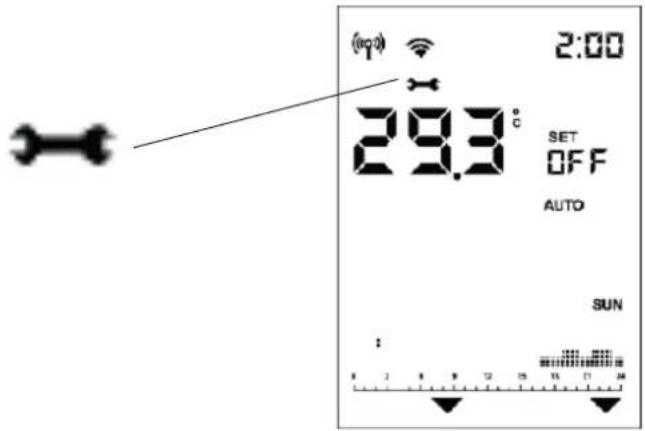

Dieses Symbol zeigt an, dass eine CAT-Wartung erforderlich ist.

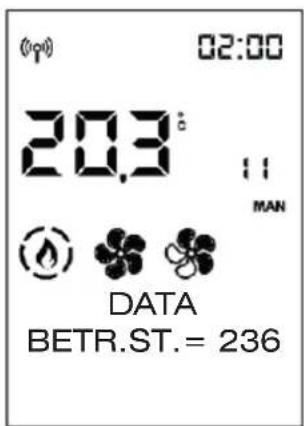

Wird nach einer bestimmten Anzahl an Betriebsstunden angezeigt. Bei einigen Modellen kann das Symbol mit einem Problem der Sicherung auf der Platine zusammenhängen. Kontaktieren Sie in jedem Fall den CAT.

Die entsprechende Funktion ist aktiv (Relax – EasyTimer – Chrono).

EasyTimer und Uhrenthermostat können niemals gleichzeitig eingeschaltet sein.

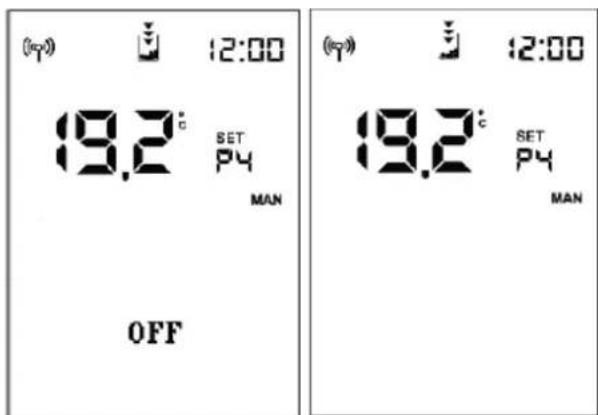

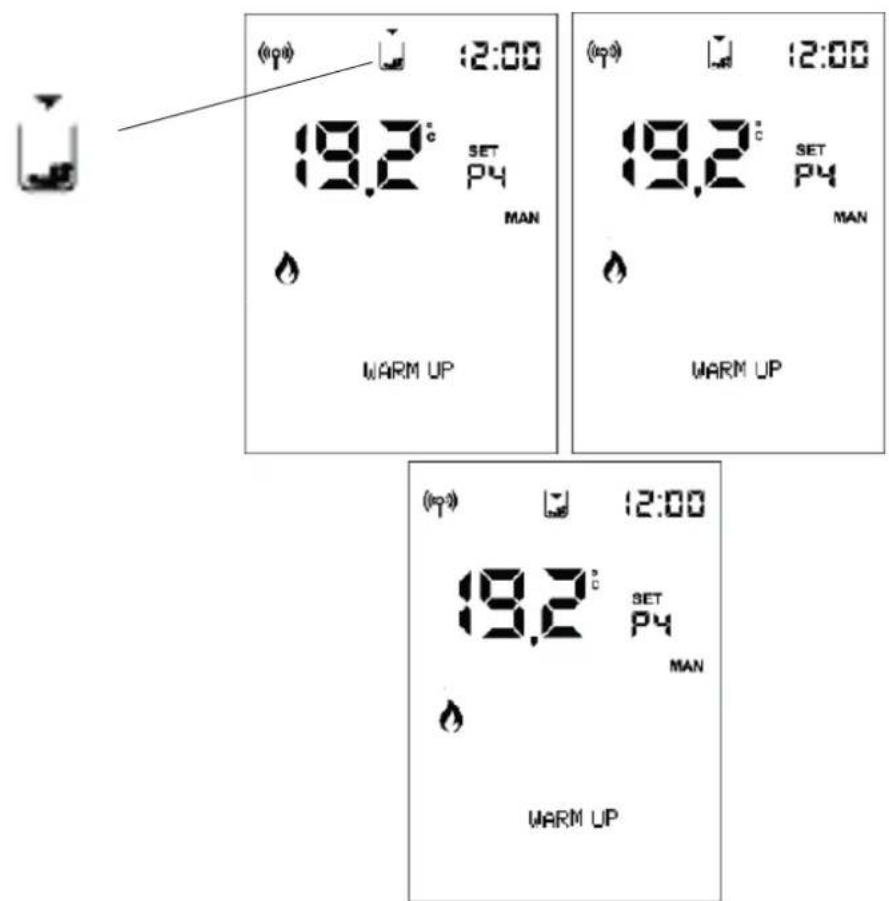

Reserve-Kontrollleuchte. Kontrollleuchte Reserve Leuchtet auf, wenn die Funktion aktiviert ist. Die Pfeile leuchten nacheinander auf um anzuzeigen, dass der Pelletbehälter nachgefüllt werden muss.

Flamme und Leistung des Geräts

ZÜNDUNG

LEISTUNGSSTUFE 1

LEISTUNGSSTUFE 2

LEISTUNGSSTUFE 3

LEISTUNGSSTUFE 4

LEISTUNGSSTUFE 5

Anzeige des Status des Ventilators/der Ventilatoren.

Wenn das Gerät noch nicht heiß ist, wird kein Symbol angezeigt.

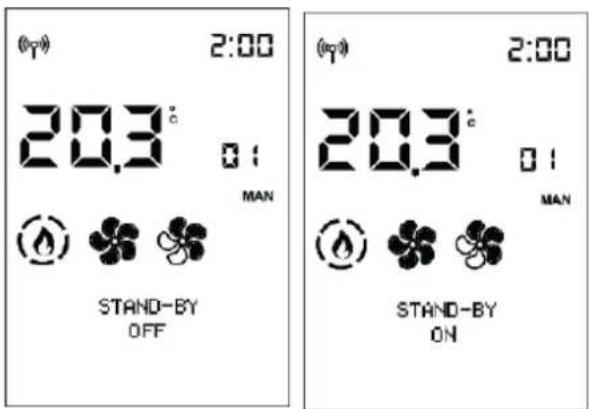

STAND-BY

Zeigt an, dass sich das Gerät ausgeschaltet hat, nachdem das Ziel bei aktivem Standby erreicht wurde.

Zeigt NICHT an, dass die Funktion aktiviert ist.

AUTO MAN

Die Leistung des Luftheizgeräts hängt von der Raum-temperatur ab oder wird vom Benutzer eingestellt.

Untere Leiste für

„Wöchentlicher Zeitplan“ und "Meldungen".

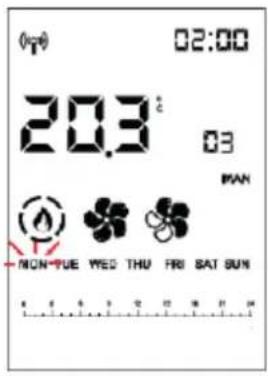

Wochentage und Zeitleiste.

Sie werden nur angezeigt, wenn der Uhrenthermostat aktiviert ist.

SET

Einstellung. Zeigt an, dass die Funkfernbedienung im Einstellungsmodus ist.

In der unteren Leiste wird der einstellbare Wert angezeigt.

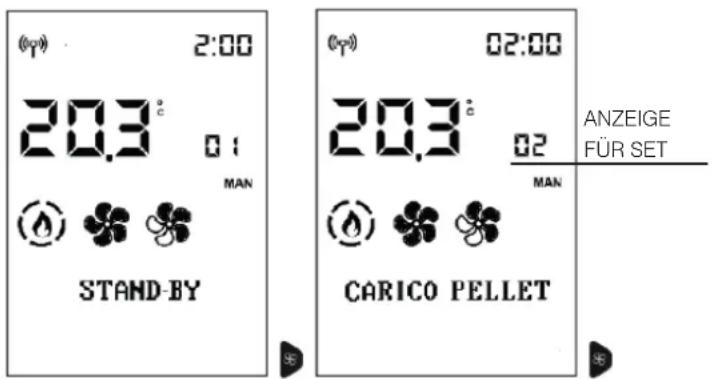

Anzeige für SET. Einstellung der verschiedenen SET:

Temperatur, Leistung, Geschwindigkeit Lüfterrad.

DAS EINSCHALTEN UND AUSSCHALTEN

dauert mehrere Minuten. In dieser Zeit sollte die Flamme erscheinen oder erlöschen. In dieser Phase abwarten und keine Tasten betätigen.

Mit der ON/OFF-Taste kann die Zünd- und Ausschaltphase manuell gestartet werden.

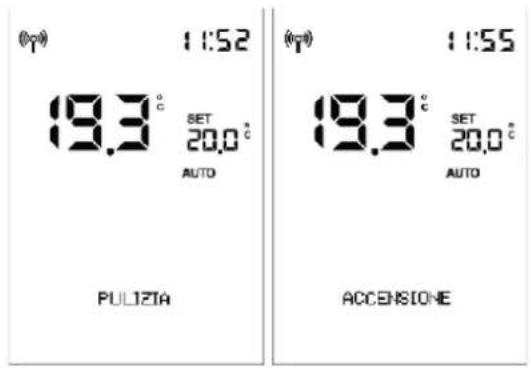

Während des Einschaltens,

zeigt das Display den Status an (REINIGUNG; EINSCHALTEN; usw.)

Während des Ausschaltens,

Die Anzeige zeigt „ABSCHALTUNG“.

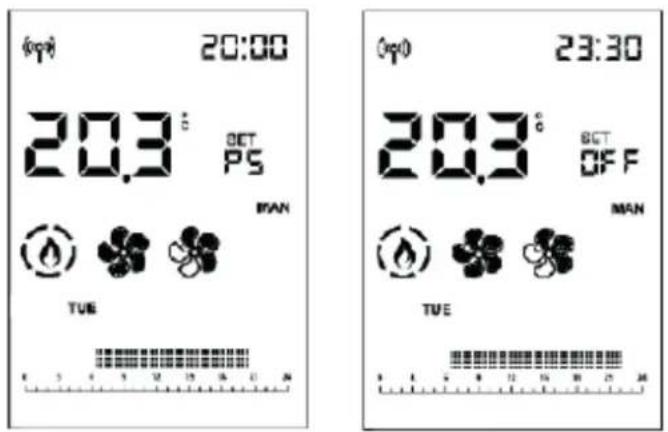

Wenn die stündliche Programmierung aktiv ist,

zeigt die Statusleiste abwechselnd (3 Sekunden) den Status und die Programmierung an:

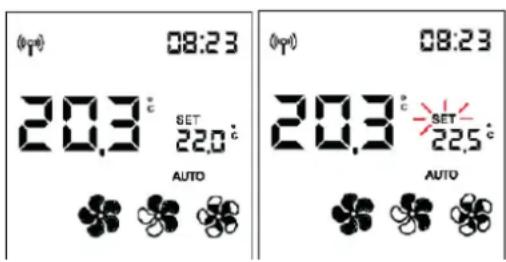

Einstellung AUTOMATISCH und MANUELL

Um vom manuellen in den automatischen Modus und umgekehrt zu wechseln, die Taste AUTO/MAN drücken.

AUTOMATISCH MANUELL

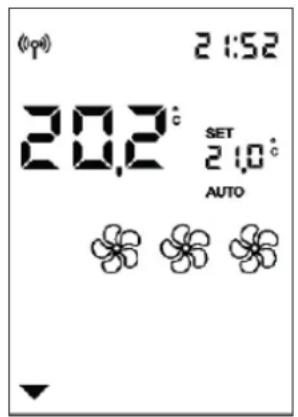

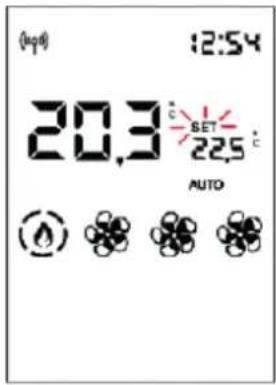

Raumtemperatureinstellung (Anzeige auf der Funkfernbedienung, die möglichst in dem Raum liegen sollte, in dem das Gerät installiert ist). Die gewünschte Temperatur mit den Tasten „+“ und „-“ einstellen.

Beispiel: Durch Drücken einer Taste aktiviert sich das Display, dann die Taste + drücken

Im MANUELLEN BETRIEBSMODUS:

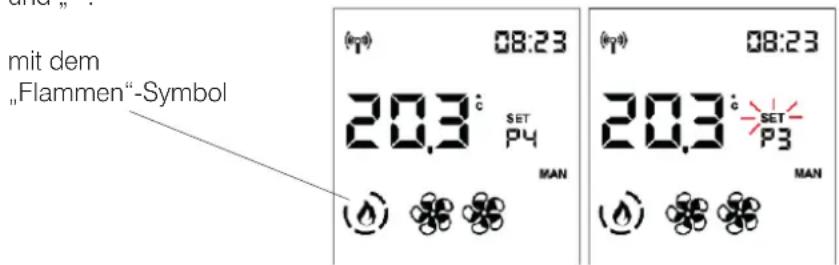

Einstellung der Leistung

Ändern der Leistungsstufe (dargestellt durch das Flammensymbol) mit den Tasten „+“ und „-“.

Beispiel: Durch Drücken einer Taste aktiviert sich das Display, dann die Taste 📄 drücken

Die Einstellung wird mit der Taste OK bestätigt

oder indem man 5 Sekunden wartet, ohne Tasten zu drücken.

Sobald die Bestätigung erfolgt ist, hört die Anzeige

SET zu Blinken auf.

HINWEIS:

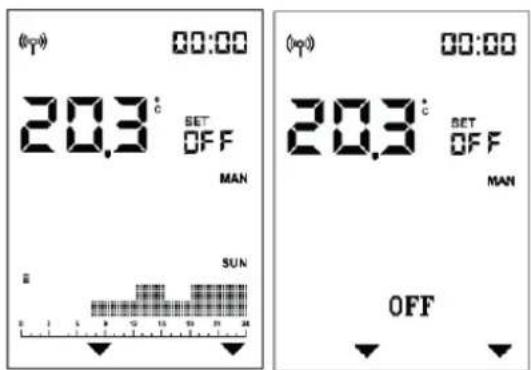

Wenn Chrono aktiviert und das Gerät ausgeschaltet ist, können weder Temperatur noch Leistungsstufe eingestellt werden.

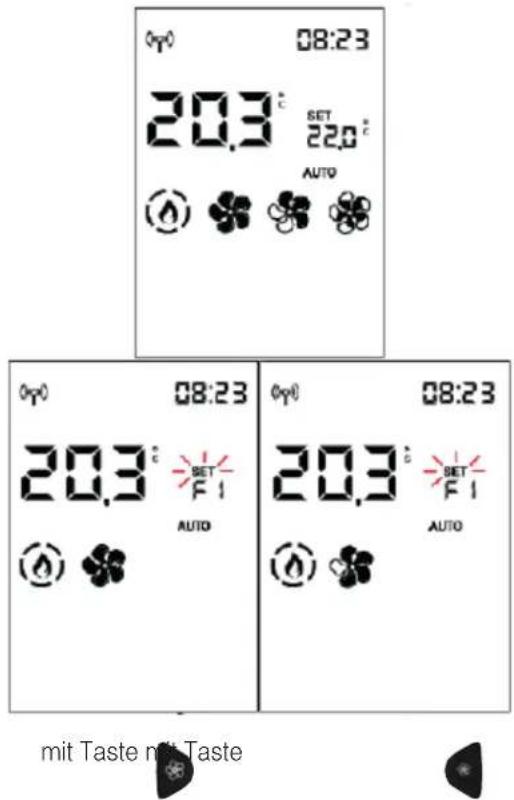

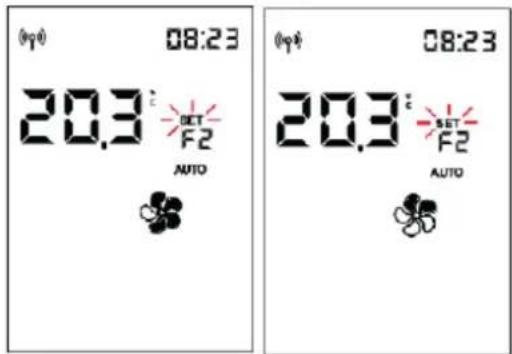

- LÜFTUNGSREGELUNG

Die Einstellung kann sowohl mit Gerät im Status OFF oder ON gemacht werden.

Wenn die Hintergrundbeleuchtung ausgeschaltet ist, kann diese durch das Drücken jeder beliebigen Taste aktiviert werden.

Durch anschließendes Drücken der Taste oder blinkt SET und anstelle von Raumtemp. wird die Nummer des zu ändernden Ventilators angezeigt (F1).

Mit oder wird die Drehzahl des Ventilators in dieser Reihenfolge erhöht oder verringert:

1 -2 - 3 - 4 - 5 - AUTO - für den vorderen Ventilator (1)

OFF-1-2-3-4-5- AUTO für kanalisierte Ventilatoren (2 und 3)

Die Einstellung wird mit der Taste OK bestätigt, um dann ggf. zum nächsten Ventilator zu wechseln (nur für die kanalisierten Versionen PLUS), andernfalls verlässt man die Einstellung Ventilator und die Anzeige SET hört auf zu blinken.

Wenn 5 Sekunden lang keine Taste gedrückt wird, verlässt man die Einstellung Ventilator und die Anzeige SET hört auf zu blinken.

Durch Drücken der Taste OK zum Bestätigen, wechselt man zum nächsten Ventilator (Fan 2), falls vorhanden.

Durch Drücken der Taste 🎨 oder Verändert sich die Geschwindigkeit des Ventilators.

Die Einstellung wird mit der Taste 01 bestätigt und geht dann ggf. zum nächsten Ventilator über oder man verlässt die Einstellung Ventilator und die Anzeige SET hört auf zu blinken.

Oder man wartet 5 Sekunden ohne eine Taste zu drücken und verlässt so die Einstellung Ventilator und die Anzeige SET hört auf zu blinken, auch wenn andere Ventilatoren vorhanden sind.

Durch Drücken der Taste OK zum Bestätigen, wechselt man zum nächsten Ventilator (Fan 3), falls vorhanden. Wenn man 5 Sekunden keine Taste drückt, kehrt man zum Anfangsdisplay mit verändertem SET zurück.

RAUMFÜHLER OPTIONAL

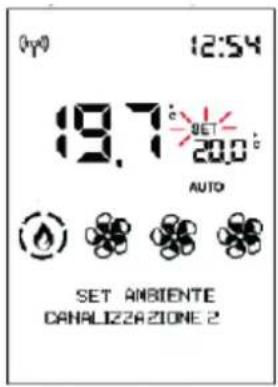

SET RAUM ZONE 2 UND 3 KANALISIERT

Die Einstellung ist nur für Öfen mit Luftverteilung möglich.

Wenn der Installateur eine oder zwei optionale Raumsonde angeschlossen und aktiviert hat, können der relative Raumtemp. eingestellt und die Raumtemperatur angezeigt werden

Nach der Einstellung der Installationsraumtemperatur (oder manuell mit der Raumleistung) verlässt man die Einstellung, wenn man 5 Sekunden lang keine Taste drückt. Die Anzeige SET hört auf zu blinken.

Andernfalls hat man durch Bestätigung mit der Taste

die Möglichkeit, das Raumtemp. der Zone 2 einzustellen (wenn eine Sonde vorhanden und aktiviert ist), das in der unteren Leiste angegeben ist.

Durch Drücken auf OK wechselt man zur nächsten Zone (Zone 3), falls vorhanden. Sonst verlässt man die Einstellung.

- RELAX-FUNKTION

Betrieb mit natürlicher Konvektion (ohne Lüftung) und automatischer Leistungsbegrenzung.

Diese Funktion ist in allen Betriebsarten aktivierbar: Automatisch, Manuell oder Uhrenthermostat.

Die Taste 📄 drücken, um die Relax-Funktion zu aktivieren.

Die Aktivierung auf dem Display wird durch den Pfeil bei der Taste Relax angezeigt

Durch langes Drücken derselben Taste 📄 wird die Funktion wieder deaktiviert.

Das Gerät drosselt die Heizleistung und schaltet nach einigen Minuten die Belüftung aus.

HINWEIS:

Wenn die Relax-Funktion aktiv ist, ist es nicht möglich, die Leistungsstufe auf P5 zu erhöhen.

- FUNKTION EASY TIMER

(verzögertes Ausschalten bzw. Zündung)

Bei dieser Funktion schaltet sich das Gerät nach einer einstellbaren Zeitdauer ab der Aktivierung der Funktion aus oder ein.

Diese Funktion ist praktisch, wenn man zum Beispiel schlafen geht und möchte, dass sich das Gerät einige Stunden später aus- oder einschaltet (nach maximal 12 Stunden).

Zur Aktivierung der Funktion Easy Timer die entsprechende Taste drücken

Wird die Funktion Easy Timer bei laufendem

Gerät aktiviert, so wird die Abschaltzeit in Halbstundenschritten eingestellt.

Wird die Funktion Easy Timer bei ausgeschaltetem Gerät aktiviert, stellt der Benutzer die Zeit der Zündung ein.

Mit der OK-Taste oder 5 Sekunden ohne Tastendruck zeigt die verbleibende Zeit in Schritte von 5 Minuten an.

Beispiel: Einstellung zum Einschalten in 1/2 Stunde.

Auf der Leiste wird weiterhin der Countdown angezeigt, der nach unten zählt, bis das Gerät aus- oder eingeschaltet wird.

Um die Funktion Easy Timer zu deaktivieren, erneut die entsprechende Taste drücken.

Auf dem Display erscheint ein Pfeil oberhalb der Taste und die verbleibende Zeit.

Wenn man vor dem Ausschalten oder erneuten Zündungsvorgang den Timer verändern möchte, muss man ihn zuerst deaktivieren und dann neu einstellen.

UHRENTHERMOSTAT

Nach der Einstellung von Uhrzeiten, Temperaturen oder Leistungsstufe im MENÜ des

UHRENTHERMOSTATS arbeitet der Uhrenthermostat mit der Raumtemperatur, andernfalls mit der Leistung, wenn sich der Ofen im Automatik-Modus befindet.

Durch Drücken der Taste 🟢 auto man wechselt man von Uhrenthermostat mit Temperatur zu Uhrenthermostat mit Leistung und umgekehrt.

Durch kurzes Drücken der Taste 📷 wird der Uhrenthermostat aktiviert oder deaktiviert (über APP oder Funkfernbedienung vorprogrammiert).

HINWEIS

Der Uhrenthermostat wird über das Menü programmiert. Die Taste für das Uhrenthermostat dient zur zum Aktivieren/Deaktivieren der Funktion.

- MENÜ

Durch Drücken der Taste 📂angt man zum Menü und es erscheint der erste Menüpunkt.

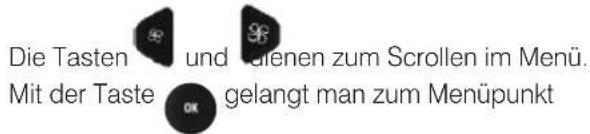

Die Tasten und eigenen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt

Die Menüpunkte sind in dieser Reihenfolge angeordnet:

STAND-BY

PELLET LADEN

UHRENTHERMOSTAT

Die nachfolgenden Funktionen sind nur nach Angaben des Technikers von Interesse.

Daher wird in diesem Dokument nicht die vollständige Erläuterung gegeben

DISPLAY

INFO

SOFTWARE

DATA

ALARME

GETR. MOTOR

PLT LVL SENS.

TECH MENU

TEMPERATURES

Die Ziffern zeigen die fortlaufende Nummer des Menüpunkts an, während in der Statusleiste mit Großbuchstaben die Beschreibung des Menüpunkts angezeigt wird.

HINWEIS

Je nach Version kann die Reihenfolge der Punkte variieren.

Wir empfehlen, am Ende der Installation und Inbetriebnahme alle täglichen Vorgänge und nützlichen Dokumente mit dem Techniker einzusehen.

STAND-BY

Wenn die Standby-Funktion im Automatik- oder Uhrenthermostat-Modus aktiviert ist, schaltet sich das Gerät bei Erreichen der gewünschten Temperatur aus und schaltet sich bei Absenken der Raumtemperatur unter den gewünschten Wert wieder ein.

Ist die Funktion Stand-by nicht aktiviert, dann regelt das Gerät bei Erreichen der Solltemperatur bis auf die niedrigste Leistungsstufe herunter.

Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken.

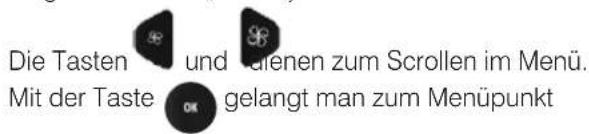

Die Tasten und eigenen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt

Durch Zugriff auf die Funktion Standby wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert (OFF, wenn deaktiviert, ON, wenn aktiviert) angezeigt.

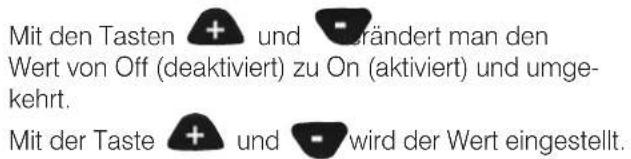

Mit den Tasten + und -ändert man den Wert von Off (deaktivierte Funktion) zu On (aktiviert) und mit der Taste OK wird bestätigt.

Durch Drücken der Taste Wert ON wird die Funktion aktiviert. Über das Display wählt man die Minuten bis zum Übergang in den Standby-Modus.

(Beispiel 5 Minuten)

Mit den Tasten + und - und die Zeit verändert und mit der Taste OK bestätigt

Durch Drücken der Taste OK gelangt man automatisch zum Ausgangsmenü zurück.

Hiermit können Pellets geladen werden, nachdem Pelletbehälter komplett entleert wurde.

Nützlich für den Techniker bei der Erstinbetriebnahme. Nur im Status OFF verfügbar. Wird versucht, in anderen Status zu aktivieren, wird der Zugriff auf die Funktion verweigert.

Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken.

Sobald die Funktion PELLET LADEN aufgerufen wurde, zeigt die Anzeige den Namen der Funktion in der ersten Zeile der Statusleiste und den aktuellen Wert in der zweiten Zeile an (OFF wenn deaktiviert, ON wenn aktiviert).

Durch Drücken der Taste OK gelangt man automatisch zum Ausgangsmenü zurück.

- CHRONO

Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken.

Wählen Sie den Wochentag durch Scrollen mit den Tasten 🎨 und 🎩 as Programm für diesen Tag wird angezeigt) und bestätigen Sie mit der Taste OK

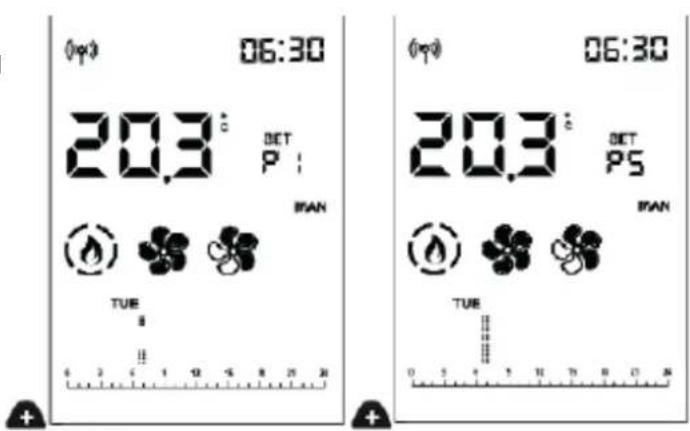

Der Cursor (rechteckig) stellt sich auf 00:00. Die Stunde oben rechts zeigt den Beginn des Zeitintervalls an

Mit den Tasten und scrollt man im Halbstundentakt die Zeit, indem der Cursor bewegt und die voreingestellte Stufe angezeigt werden.

96

Mit den Tasten +d werden die Temperatur- (OFF – T1 und T2) oder die Leistungsstufen (OFF – P1 und P5) verändert.

Wird 23:30 erreicht, muss man zurückkehren.

Wenn der Vorlauf durch Drücken der Tasten oder von mehr als 2 s gemacht wird, kopiert sich die vorhergehende Stufe auf die nächste mit einer Frequenz von einer halben Stunde pro Sekunde.

Die Kopie der Stufe funktioniert auch für den Rücklauf.

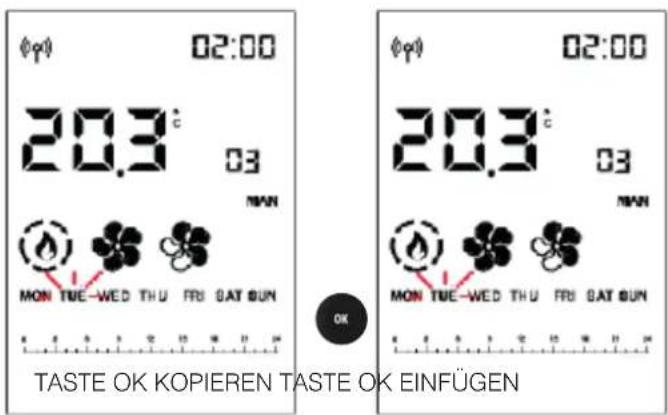

Wenn der ganze Tag eingestellt wurde, zum Bestätigen die Taste OK drücken

Der kopierte Wochentag blinkt und man kann mit

und ⚪ zum nächsten Tag wechseln

Mit der Taste bestätigen

Durch kurzes Drücken der Taste 🐎urlässt man die Programmierung, aber das Programm wird nicht aktiviert.

Um es zu aktivieren, muss die Taste 🚙️ der Hauptanzeige erneut kurz gedrückt werden.

ANMERKUNGEN

Es ist möglich, den Zündvorgang bzw. das Ausschalten des Ofens mit aktiviertem Uhrenthermostat zu erzwingen, indem man die ON/OFF-Taste 2 Sek. lang gedrückt hält.

Nur wenn die STANDBY-Funktion aktiviert ist, schaltet sich das Gerät bei Erreichen der eingestellten Temperatur ab.

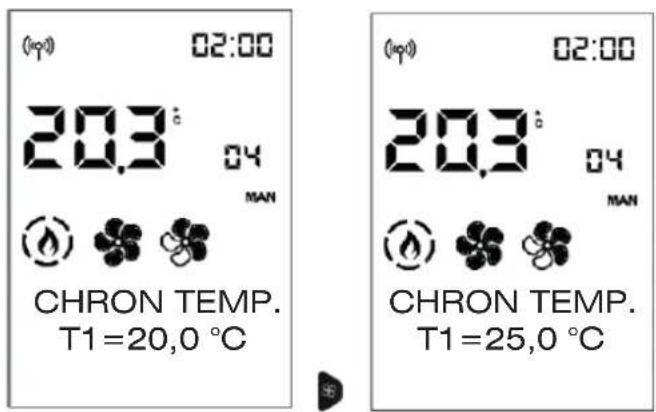

TEMP. CHRONO (T1-T2)

Einstellung der Temperatur für Uhrenthermostat T1 – T2

Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken.

Durch Zugriff auf die Funktion T1-T2 wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert T1 angezeigt. T1 ist die niedrigere Temperatur, T2 die höhere.

Mit den Tasten und geht man zur Einstellung von Set T2.

Mit den Tasten können die Werte verändert und mit der Taste bestätigt werden

Durch Drücken der Taste OK gelangt man automatisch zum Ausgangsmenü zurück.

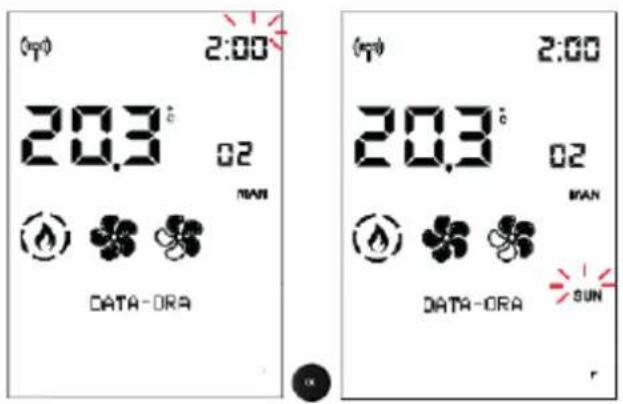

DATUM-UHR

Zum Einstellen des aktuellen Datums und Uhrzeit.

Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken.

Die Tasten und dienen zum Scrollen im Menü. Mit der Taste gezeigt man zum Menüpunkt

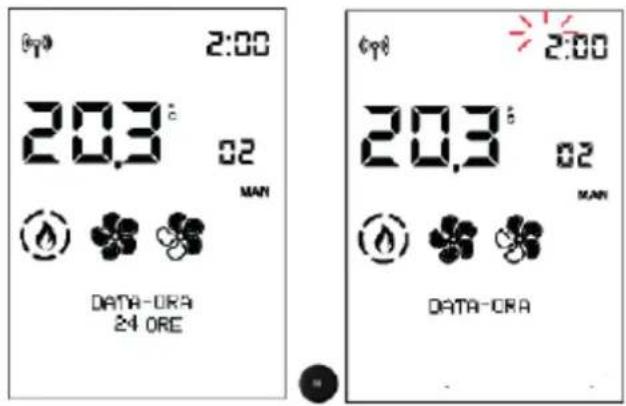

Durch Zugriff auf die Funktion Datum-Uhrzeit wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert der ersten Einstellung (12/24 Stunden) angezeigt.

Mit den Tasten + und - rechselt man von 12 zu 24 Stunden. Mit der Taste OK wird bestätigt

Weiter zum Punkt SOMMERZEIT AUTO (OFF, wenn deaktiviert, und ON, wenn aktiviert)

Weiter zum Punkt SINCHRO WEB (OFF, wenn deaktiviert, und ON, wenn aktiviert)

Zum Schluss erscheint der Punkt SET UHRZEIT. Mit den Tasten + und - können die Stunden geändert und mit der Taste OK bestätigt werden Dann blinken die Minuten

Danach blinken die Stunden, die mit den Tasten + und geändert und mit der Taste

bestätigt werden können

Dann blinken die Minuten.

Wenn das Produkt mit der Cloud verbunden ist, können Datum und Uhr über das Web eingestellt werden.

Wenn der Ofen mit einem Smartphone verbunden ist, können das Datum und die Uhrzeit mit der APP eingestellt werden.

SPRACHE

Ermöglicht die Wahl der Dialogsprache.

Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken.

Durch Zugriff auf den Menüpunkt Sprache wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert (DEUTSCH) angezeigt

Die Sprache wird mit den Tasten geändert. Mit der Taste verlässt das Menü

Durch Drücken der Taste MENU gelangt man automatisch zum Ausgangsmenü zurück.

Die nachfolgenden Funktionen sind nur nach Angaben des Technikers von Interesse.

Daher wird in diesem Dokument nicht die vollständige Erläuterung gegeben

DISPLAY

Ermöglicht die Änderung der Helligkeit der Anzeige und ein akustisches Signal beim Drücken der Tasten

HELLIGKEIT ON

Zeigt den Prozentsatz der Hintergrundbeleuchtung der Anzeige.

Mit den Tasten + und – wechselt man von einem Prozentsatz zum anderen. Mit der Taste OK wird bestätigt.

HELLIGKEIT STBY

Zeigt den Prozentsatz der Hintergrundbeleuchtung der Anzeige an, bevor die Energiesparfunktion aktiviert wird

TIME ON

Zeigt die Zeit an, während der die Anzeige beleuchtet bleibt

TIME STANDBY

Zeigt an, wie lange die Anzeige beleuchtet bleibt, bevor sie in die Energiesparfunktion wechselt

PIEPTON

Ermöglicht, ein akustisches Signal zu aktivieren, wenn die Tasten (OFF, wenn deaktiviert, ON, wenn aktiviert) gedrückt werden

INFO

Diese Informationen sind für den Techniker. Der Techniker kennt die diagnostische Bedeutung der Anzeigen und Werte und könnte Sie bei Problemen bitten, ihm diese vorzulesen.

Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken.

Die Tasten und dienen zum Scrollen der Menüpunkte

Durch Drücken der Taste 📂 langt man automatisch zum Ausgangsmenü zurück.

- INFO (Fortsetzung Info für INSTALLATEUR)

Sie stellen Ist-Daten zur Situation bereit.

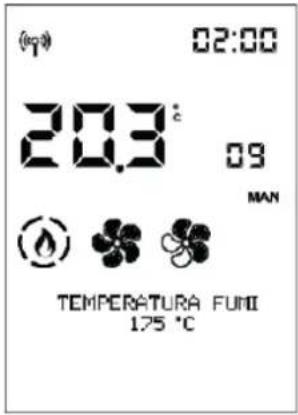

Die Abgastemperatur zeigt den abgelesenen Temperaturwert im Inneren des Geräts an. Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen

Getriebemotor: zeigt die eingestellte und abgelesene Drehzahl an. Nützlich, um eventuelle Störungen des Motors, der die Peletts lädt, zu verstehen. Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen

Abgasgebläse: zeigt die eingestellte und abgelesene Drehzahl an. Nützlich für das Verständnis von Motorstörungen, die einen Unterdruck in der Verbrennungskammer erzeugen. Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen

Leonardo: zeigt den eingestellten und gelesenen Zielwert an. Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen

Ventilator 1: zeigt die Ausgangsspannung. Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen

Zündstab (Zündkerze): zeigt an, ob die Zündkomponente ein- oder ausgeschaltet ist. Nützlich in der Zündungsphase, um die Funktionsweise zu verstehen.

Hausautomationskontakt: zeigt an, ob er ON oder OFF ist. Nützlich um die Funktionsweise zu verstehen.

Pow.Sig. Fernb.: gibt die Signalstärke in Milliwatt Dezibel an. Zulässige Werte von 0 bis -95 dB

- SOFTWARE

Zeigt an:

• Die Firmware-Version der elektronischen Platine (Platine Fw.)
• Die Firmare-Version des Core Control Pan
• Die Database (die von den technischen Kundendienstzentren mit den Produkten verbunden ist)

Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen

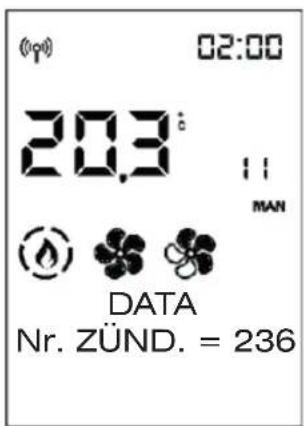

DATA

Mit den Tasten

und

an man den Verlauf des Betriebs des Kamins scrollen

Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken.

Die Tasten

und

Mit der Taste

gelangt man zum Menüpunkt

Durch Drücken der Taste

gelangt man automatisch zum Ausgangsmenü zurück.

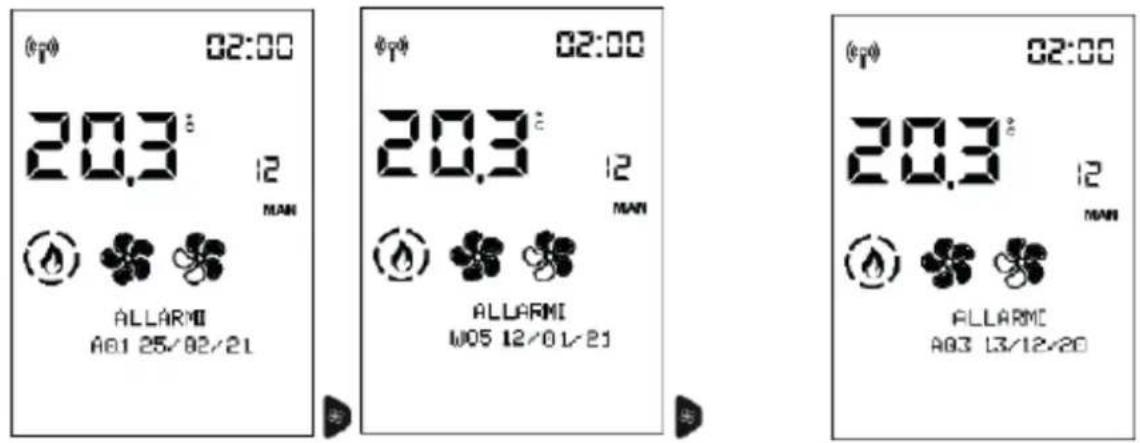

ALARME

und

Mit den Tasten und kann man den Verlauf des Betriebs des Ofens scrollen.

Die Ablesungen sind unter der Anleitung des Technikers durchzuführen. Die Bedeutung der Symbole ist im entsprechenden abschnitt erklärter. Die Alarme sind vom neuesten bis zum ältesten geordnet.

Zum Verlassen die Taste drücken

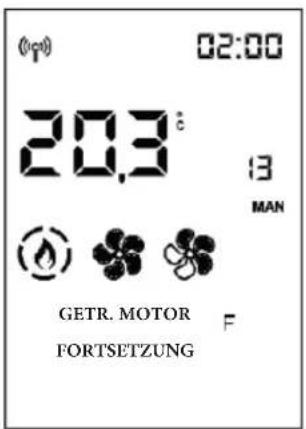

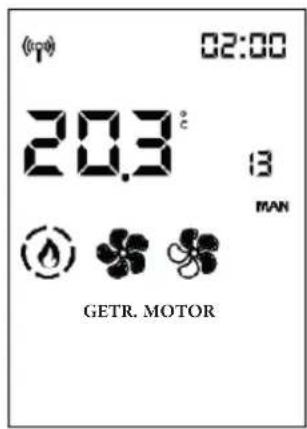

GETR. MOTOR

Ermöglicht die Einstellung des Getriebemotors im kontinuierlichen oder Schritt-Zyklus. NUR UNTER ANLEITUNG EINES TECHNIKERS auszuführen.

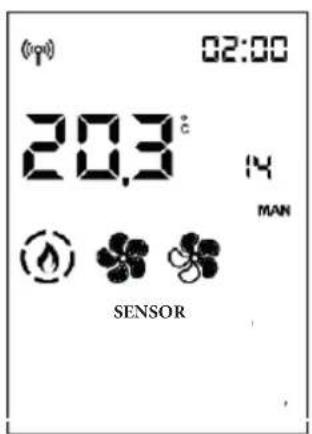

PLT LVL SENS.

Ermöglicht die ON- oder OFF-Einstellung des Plt Lvl Sens.

- TECH MENU (nur für TECHNIKER)

Nur für Techniker zugänglich, die über das Password (1111) verfügen. Nach Eingabe des Passworts bestätigen Sie mit der Taste OK

Durch Zugriff mit dem Passwort des Installateurs (1111) hat man nur Zugriff auf die Parameter/Einstellungen des Installateurs:

ANMERKUNGEN

Unangemessene Veränderungen können dazu führen, dass der Ofen nicht funktioniert

- FLAMMENART

- PELLETTYP

- PARAMETER

Informationen zur Nutzung dieser Funktionen stehen nur Technikern im entsprechenden Webbereich zur Verfügung.

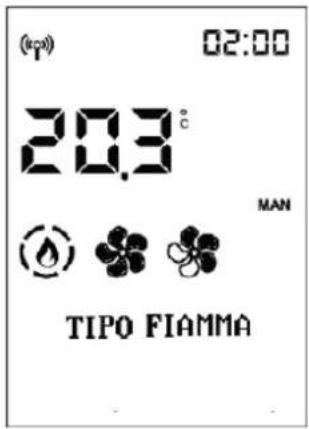

- FLAMMENART (nur für den TECHNIKER)

Bei korrekten Installationsbedingungen, bei entsprechend angepassten Parametern durch den Kundendienst, bei Qualitätspellets, wird die Flammenintensität angepasst STANDARD ÖKO PLUS

Nach Zugriff auf das TECH MENU erscheint der erste Menüpunkt „FLAMMENTYP“

Mit der Taste 📂 hat man Zugriff auf die Einstellung des Flammentyps

und mit den Tasten + und - ändert man den Wert der Korrektur.

Durch Drücken der Taste gelangt man automatisch zum Ausgangsmenü zurück.

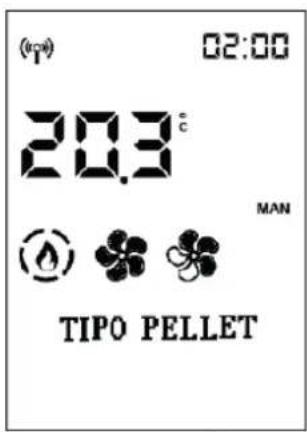

- PELLETTYP

Mit den Tasten und rollt man die Menüpunkte des Tech Menus bis zum Menüpunkt „PELLETTYP“

Mit der Taste OK bekommt man Zugriff auf die Einstellungen „Pellettyp“ (%) und der Wert wird mit den Tasten + und verändert

Mit der Taste OK verlässt man diesen Menüpunkt und kehrt zum Tech Menu zurück

Bei korrekten Installationsbedingungen, bei entsprechend angepassten Parametern durch den Kundendienst, bei Qualitätspellets, wird das Laden der Pellets angepasst MEDIUM

HIGH LOW

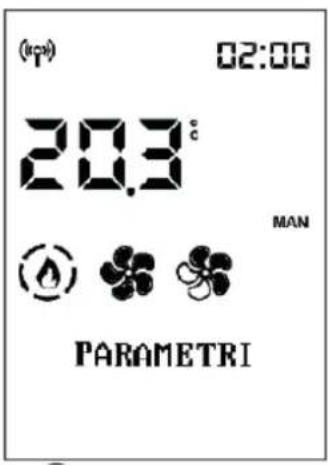

- PARAMETER

Mit den Tasten 🎨 und ⚙️ sollt man die Menüpunkte im Tech Menu bis zum Menüpunkt „PARAMETER“.

Mit der Taste OK gelangt man zu den Parametern, der erste Parameter wird angezeigt.

Zum Scrollen durch die Parameter verwendet man die Tasten verändert man den Wert

Wenn Sie das Techniker-Menü mit dem Installateur-Passwort aufgerufen haben, erscheinen nur die Installateur-Parameter, ansonsten erscheinen alle Parameter.

Mit der Taste OK verlässt man den Menüpunkt zur Veränderung der Parameter und kehrt zum Techniker-Menü zurück.

• Plt-sensor: Aktiviert oder deaktiviert die Möglichkeit für den Endkunden, den Status der Pelletsvorratsanzeige einzusehen und auszuwählen
• Airkare: Ermöglicht Ihnen die Auswahl, ob Airkare aktiv sind und für welche Raumgröße (SMALL, weniger als 30 m3 oder BIG) oder nicht aktiv (OFF)
• Reset Airkare : Ermöglicht das Nullsetzen der AirKare-Betriebsstunden
• Ventilator N°: Aktiviert oder deaktiviert die Möglichkeit für den Endkunden, den Ventilator zu bedienen, falls vorhanden. Nicht ändern, wenn der TECHNISCHE KUNDENDIENST nicht vorhanden ist
• Kanalis.2: Ermöglicht die Aktivierung des Kanalventilators auf maximale Geschwindigkeit (ON-OFF)
• Kanalis.3: Ermöglicht die Aktivierung des Kanalventilators auf maximale Geschwindigkeit (ON-OFF)

• Input Raumt : Ermöglicht es auszuwählen, welche Punkte der Endkunde auf der Home-Anzeige lesen und einstellen kann. Hängt von der Art der Anlage ab

• Sonde: Raumsonde, standardmäßig im Produkt enthalten
  • Thermostat: Aktiviert das Thermostat, anstelle der Raumsonde installierbar.

- Input Raumt.2: Ermöglicht es auszuwählen, welche Punkte der Endkunde auf der Home-Anzeige lesen und einstellen kann. Hängt von der Art der Anlage ab

• No Input (standardmäßig)
• Sonde
• Thermostat

- Input Raumt.3 : Definiert das Element, das entsprechend der angeschlossenen Komponente aktiviert werden soll

• No Input (standardmäßig)
• Sonde
• Thermostat

• Synchro Chrono: Chrono synchronisieren

Wenn diese Funktion aktiviert ist (ON), gelten die eingestellten Betriebszeiten sowohl im automatischen als auch im manuellen Modus

- Unpair bluetooth: Bestätigen Sie nicht mit OK, die Funkfernbedienung ist nicht angeschlossen

• Zusatz-behael : Nicht verfügbar für dieses Modell

• Temp. behaelter : Nicht verfügbar für dieses Modell

• P MAX AUTO: Ermöglicht die Begrenzung der maximalen Leistung im Automatikbetrieb

TEMPERATURES

Ermöglicht die Korrektur des Messwerts einiger Temperatursonden. NUR UNTER ANLEITUNG EINES TECHNIKERS auszuführen.

• EINST RA UM.TEMP. 1
• EINST RAUM.TEMP RC

Vor allen Wartungseingriffen das Gerät immer erst von der Stromversorgung trennen. Eine regelmäßige Wartung ist die Voraussetzung für den störungsfreien Betrieb des Ofens. Eine mangelhafte Wartung gestattet dem Produkt keinen ordnungsgemäßen Betrieb. Etwaige Störungen aufgrund einer mangelhaften Wartung führen zum Erlöschen der Garantie.

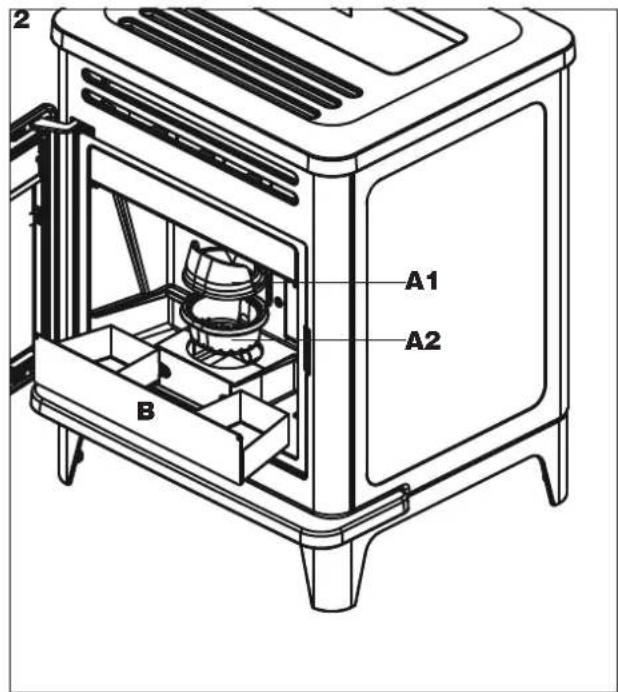

TÄGLICHE WARTUNG

Diese Arbeiten grundsätzlich nur am ausgeschalteten, abgekühlten und möglichst vom Stromnetz getrennten Gerät vornehmen.

Es ist ein geeigneter Aschesauger erforderlich.

Der gesamte Vorgang dauert nur wenige Minuten.

Die Arbeitsschritte sind auf den Abbildungen auf dieser Seite mit gleicher Referenznummer dargestellt.

1. Die Feuerraumtür öffnen (P).
   Die Brennerschale besteht aus zwei Teilen (A1, A2).
   Beim Einsetzen in ihre Aufnahme rastet sie ein.
2. Den Inhalt des Aschekastens (B) der Brennerschale in einen nicht brennbaren Behälter entleeren, da die Asche noch heiße Teile bzw. Glut enthalten kann; kalte Rückstände können aufgesaugt werden. Die Flugasche aus dem Feuerraum, vom Boden und aus dem Bereich um die Brennerschale absaugen.
3. Brennerschale mit dem beiliegenden Spachtel sauber kratzen und eventuell verstopfte Öffnungen reinigen.
4. Säubern Sie bei Bedarf das Sichtfenster (in kaltem Zustand) mit einem geeigneten handelsüblichen Produkt (z. B. Glasskamin).

Rückstände nicht in den Pellets-Behälter kippen.

Nach dem Wiedereinbau prüfen, ob der Aschekasten richtig eingesetzt wurde, da die Scheibe sonst dagegen stoßen und brechen könnte.

Nach der Wartung prüfen, ob die Brennerschale richtig eingesetzt wurde, da sonst bei der Einschaltung des Ofens Probleme auftreten könnten

Unbedingt vor dem Gebrauch des Ofens die Brennerschale reinigen. Andernfalls können sich plötzlich Gase im Brennraum entzünden und eine Verpuffung bewirken

WÖCHENTLICHE WARTUNG

Mit ausgeschaltetem und abgekühltem Gerät die Reinigungsbürsten im Feuerraum betätigen. Die Arbeitsschritte sind auf den Abbildungen auf dieser Seite mit gleicher Referenznummer dargestellt.

1. Zugriff auf die Reinigungsbürsten:

• Die Feuerraumtür öffnen (P)

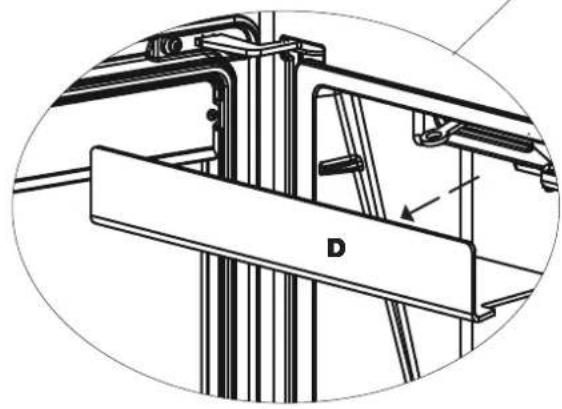

• die obere Rauchgasführung (D) herausziehen und entnehmen

1. Die Reinigungsbürsten betätigen.

VIERTELJÄHRLICHE WARTUNG

Bei häufigem Gebrauch gemeinsam mit dem Techniker entscheiden, ob:

die Inspektionsöffnungen am Geräteboden gereinigt werden;

die Inspektionsöffnung an der Rückseite gereinigt wird.

Zur Reinigung der Inspektionsöffnungen am Geräteboden wie folgt verfahren.

Die Inspektionsöffnungen sind zugänglich, sofern die Füße nicht entfernt wurden. Alternativ dazu kann der Techniker die Reinigung von den seitlichen Inspektionsöffnungen ausgehend ausführen, die nach der Abnahme der Seitenteile zugänglich sind.

Legen Sie einen Lappen oder Zeitungspapier unter das Gerät, um den Schmutz aufzufangen.

Mit ausgeschaltetem und abgekühltem Gerät die unter dem Gerät befindlichen Flügelschrauben lösen.

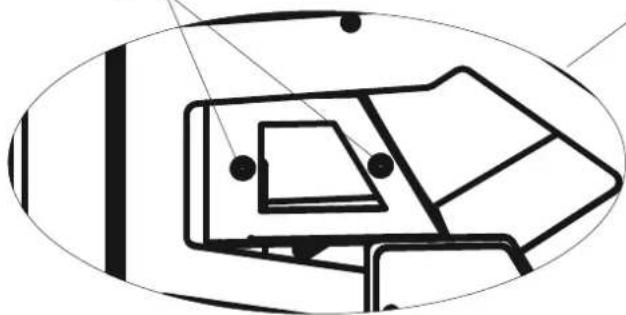

Zur Reinigung der Inspektionsöffnungen an der Geräterückseite wie folgt verfahren.

Mit ausgeschaltetem und abgekühltem Gerät die auf der Platte an der Geräterückseite befindlichen Flügelschrauben lösen.

Den Inhalt aufsaugen.

Flügelschrauben

JÄHRLICHE WARTUNG (durch den Kundendienst)

Allgemeine Reinigung von innen und außen.

Bei häufigem Gebrauch des Geräts wird empfohlen, das Rauchrohr und die Rauchgasführung alle 3 Monate zu reinigen.

Die Rauchabzugsanlage ist in jedem Fall mindestens einmal jährlich zu reinigen (bitte prüfen Sie, ob in Ihrem Land Vorschriften hierzu bestehen).

Beim Unterlassen regelmäßiger Kontrollen und Reinigungen erhöht sich die Möglichkeit eines Schornsteinbrandes.

Wirempfehlen, zur Reinigung des Verbrennungsluftrohrs KEINE Druckluft zu verwenden.

NICHTBENUTZUNG IM SOMMER

In der warmen Jahreszeit alle Türen, Klappen und Abdeckungen des Ofens geschlossen halten.

Es empfiehlt sich, die Pellets aus dem Behälter zu entfernen. Trocknungsmittel in den Feuerraum legen.

ERSATZTEILE

Wenden Sie sich zur Ersatzteilbeschaffung an Ihren Händler oder Servicetechniker.

Die Verwendung von Nicht-Original-Komponenten kann Schäden am Gerät verursachen und entbindet Edilkamin von jeglicher Haftung für dadurch entstehende Schäden.

Nicht genehmigte Änderungen sind nicht gestattet.

ENTSORGUNG

Das Gerät nach Ablauf der Nutzungsdauer entsprechend den geltenden gesetzlichen Vorschriften entsorgen.

Gemäß Artikel 26 desitalienischengesetzesvertretenden Dekrets vom 14. März 2014, Nr. 49 „Umsetzung der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)“.

Das auf dem Gerät oder der Verpackung abgebildete Symbol des durchgekreuzten Mülleimers weist darauf hin, dass das Altgerät nach seiner Nutzung separat vom Hausmüll entsorgt werden muss.

Der Benutzer muss das Gerät nach Ende seiner Lebensdauer bei den entsprechenden Stellen für die getrennte Entsorgung von elektrischen und elektronischen Abfällen abgeben.

Eine sachgerechte Wertstoffsammlung und das anschließende Recycling, die Wiederaufbereitung oder umweltgerechte Entsorgung des Altgeräts tragen zur Vermeidung möglicher schädlicher Auswirkungen auf Umwelt und Gesundheit und zur Wiederverwendung und/oder dem Recycling der im Gerät enthaltenen Wertstoffe bei.

Bei einem Störfall schaltet sich der Ofen automatisch ab.

Auf dem Display wird die Ursache angezeigt (siehe unten).

NICHT vom Stromnetz trennen.

Zur erneuten Zündung des Ofens zunächst den Ausschaltvorgang zu Ende laufen lassen und dann die Taste ON/

OFF der Funkfernbedienung oder die Taste zum vereinfachten Zündvorgang drücken.

Vor der Neuzündung des Ofens die Ursache der Störabschaltung überprüfen und die Brennschale REINIGEN.

Der Ofen ist mit allen Sicherheitsvorrichtungen ausgerüstet, wenn jedoch die Brennschale nicht regelmäßig wie oben erläutert gereinigt wird, könnte es bei der Zündung zu einer leichten Verpuffung kommen. Bei starker anhaltender Bildung von weißem Rauch in der Brennkammer die Stromversorgung unterbrechen und 30 Minuten warten. Dann die Tür öffnen und die Brennschale entleeren.

FEHLERMELDUNGEN, URSACHEN DER STÖRABSCHALTUNG UND ABHILFEMASSNAHMEN:

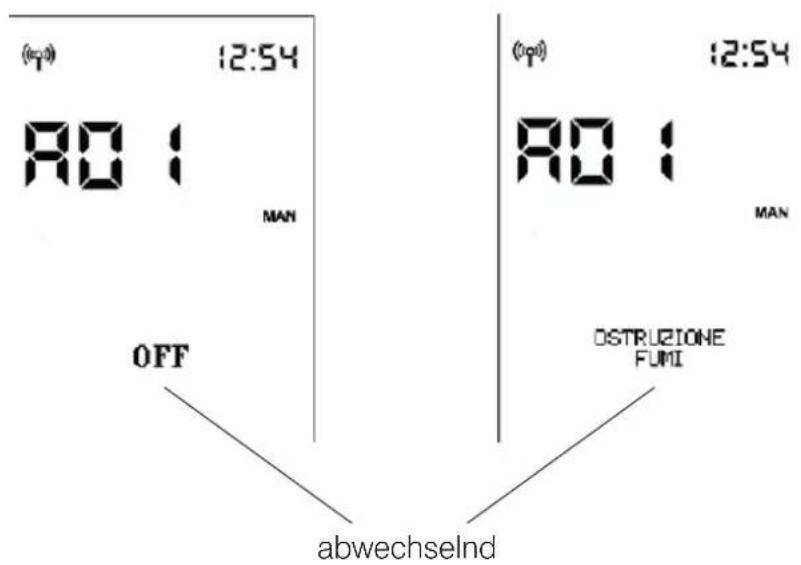

Bei Alarm wird anstelle der Raumtemperatur der Alarmcode angezeigt.

Während der Ofen in der Statusleiste das Ausschalten durchführt, wechseln sich die Anzeige OFF in Großbuchstaben mit der Beschreibung des Alarms in Kleinbuchstaben ab.

Wenn der Alarm bei aktiviertem Uhrthermostat ausgelöst wurde, bleibt nur der Aktivierungspfeil des Uhrthermostats sichtbar. Die Anzeige der Zeitprogrammierung des Tages wird nicht mehr angezeigt.

Am Ende des Abschaltvorgangs bleibt nur die Beschreibung des Alarms

MELDUNG STÖRUNG ABHILFE
A01 Der Verbrennungsluft-Volumenstrom fällt unter einen voreingestellten Mindestwert ab.		Prüfen, ob die Feuerraumtür geschlossen ist.Regelmäßige Wartung des Ofens prüfenSauberkeit des Rauchabzugs und der Verbrennungsluftleitung prüfen.
A02 Die Elektronik erkennt die korrekte Drehzahl des Rauchabzugsventilators nicht.		Servicetechniker verständigen.
A03 Das Thermoelement erkennt eine Rauchgastemperatur, die unter dem Einstellwert liegt und interpretiert dies als erloschene Flamme.		Prüfen, ob im Brennstoffbehälter Pellets vorhanden sindServicetechniker verständigen.
A04 Wird angezeigt, wenn die Zündphase nach Ablauf der vorgesehenen Zeitdauer nicht erfolgreich war.		Dabei sind zwei Fälle zu unterscheiden:KEINE Flamme:Position und Sauberkeit der Brennschale überprüfen.Prüfen, ob sich Pellets im Behälter und in der Brennschale befinden.Versuchen, zum Anzünden einen festen ökologischen Anzünder verwenden (vorher den Techniker fragen und die Anweisungen des Herstellers des Anzünders genau befolgen).Dieser Vorgang ist als reiner Test unter Anleitung des Technikers zu betrachten.
A05 Ausschalten wegen Beschädigung des Sensors für Luftvolumenstromerfassung		Servicetechniker verständigen.
A06 Die Elektronik erkennt,dass das Thermoelement zur Erfassung der Rauchgastemperatur defekt oder nicht angeschlossen ist.		Servicetechniker verständigen.
A07 Ausschalten wegen Überschrei-tung der maximalen Rauchgas-temperatur.		Pellettyp überprüfen (im Zweifelsfall Servicetechniker anrufen).Servicetechniker verständigen.
A08 Ausschalten wegen zu hoher Temperatur im Gerät		Siehe AO7
A09 Ausschalten wegen defektem Getriebemotor		Servicetechniker verständigen.
A10 Ausschalten wegen Überhitzung der Platine		Servicetechniker verständigen.
A11 Ausschalten wegen Auslösung des Sicherheitsdruckschalters		Sauberkeit des Produkts und des Rauchabzugs prüfen.Servicetechniker verständigen.
MELDUNG STÖRUNG ABHILFE
A12	Defekt am Raumtemperaturfühler Gerät funktioniert im manuellen Betrieb.	• Servicetechniker verständigen.
A14	Defekt am Raumtemperaturfühler der Kanalisierungsleitung (falls vorhanden). Gerät funktioniert im manuellen Betrieb.	• Servicetechniker verständigen.
A20	Ausschalten wegen Defekt des Getriebemotors	• Servicetechniker verständigen.

MELDUNGEN, DIE KEIN ABSCHALTEN BEWIRKEN, SONDERN NUR HINWEISE SIND

LADUNG DER BATTERIE DER FUNKFERNBEDIENUNG GERING:

Bei geringer Batterieladung erscheint auf dem Display der Funkfernbedienung das Batteriesymbol.

WARTUNG:

Nach 2000 Betriebsstunden erscheint auf dem Display das Symbol eines Schraubenschlüssels.

Das Gerät funktioniert, es muss aber eine Wartung durch den zugelassenen Techniker von Edilkamin durchgeführt werden.

FEHLENDE KOMMUNIKATION:

Nach längeren Zeiträumen ohne Kommunikation zwischen Ofen und Funkfernbedienung verschwindet das Symbol der Bluetooth-Übertragung (☐) ebenso wie die von der Steuerplatine an die Funkfernbedienung übermittelten Symbole. Nur Raumtemperatur und Uhrzeit werden angezeigt.

Das Symbol für die WLAN-Übertragung wird nur dann angezeigt, wenn es eine Verbindung zwischen der Elektronik und dem WLAN-Router gibt.

KONTROLLLEUCHTE PELLETRESERVE:

Die Funktion ist nur dann verfügbar, wenn der Pellet-Füllstandsensor installiert und aktiviert ist.

Wenn der Füllstandsensor eingreift, ertönt ein einzelner Piepton (bei jeder Art von Zündungsvorgang oder Betriebsart) und am Display erscheint das bewegte Symbol für Reserve.

Die Pfeile werden nacheinander angezeigt, um auf die Notwendigkeit des Nachfüllens hinzuweisen.

Die Zündfrequenz beträgt ca. 0,5 Sekunden.

Nach ca. 20 - 30 Minuten und abhängig vom Modell schaltet sich der Ofen wegen Pelletmangels aus.

Wenn der Benutzer den Ofen vor dem Abschaltvorgang nachfüllt, erlöscht das Symbol und der Ofen nimmt den normalen Betrieb wieder auf.

Wenn der Benutzer den Ofen nicht vor Beginn des Abschaltvorgangs nachfüllt, schaltet sich der Ofen aus und das Symbol des Behälters bleibt mit den 3 Pfeilen kontinuierlich am Display, bis zur nächsten Nachfüllung.

Wenn das Symbol Reserve angezeigt wird, kann der Ofen nicht neu gezündet werden.

Nach dem Nachfüllen der Pellets muss der Ofen manuell gezündet werden.

Wenn die Pellets nachgefüllt werden und die Zündung mittels Uhrenthermostat eingestellt ist, dann startet der Zündvorgang.

Eingreifen des Sensors bei folgenden Situationen:

• Ofen auf OFF oder Anfangsreinigung (durch manuelles Entleeren des Behälters), es wird sofort das Endsymbol angezeigt und die Zündung ist nicht erlaubt.
• in der Zündungsphase, de Zündvorgang wird ausgeführt, auch wenn sie mehr als die 20 - 30 Minuten der verbleibenden Autonomie dauert.

Anschließend schaltet sich der Ofen aus, wenn keine Pellets nachgefüllt werden.

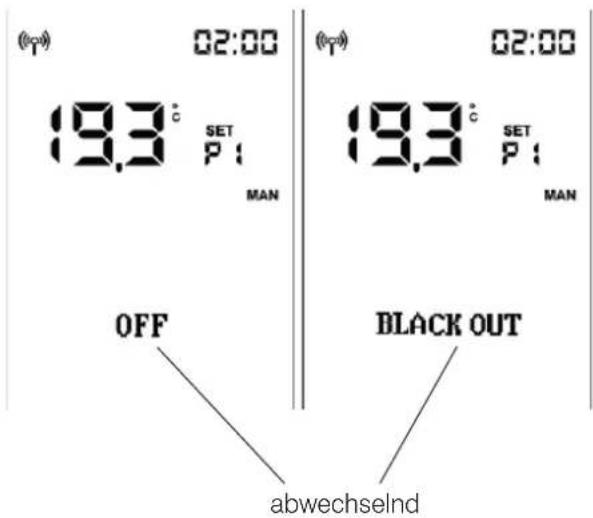

Beim Ausschalten aufgrund eines STROMAUSFALLS zeigt das Display abwechselnd die Anzeigen „Black-Out“ und „OFF“ an.

Sobald die Abschaltphase ausgeführt ist, bleibt der Ofen ausgeschaltet und es wird „Black Out“ angezeigt.

Die authorisierten Edilkamin Kundendienst Firmen so wie die Handler befinden sich NUR auf www.edilkamin.com
