Produkttyp	Holzpelletofen
Marke	Edilkamin
Modell	PRIMA
Brennstoff	Holzpellets (Durchmesser 6 mm, max. Länge 40 mm, max. Feuchtigkeit 8%)
Nennleistung	7 kW
reduzierte Leistung	2,4 kW
Nennwirkungsgrad	90,1 %
reduzierter Wirkungsgrad	94,67 %
Behälterkapazität	15 kg
Brenndauer	8 bis 24 Stunden
Heizvolumen	180 m³
Stromversorgung	230 V ~ 50 Hz
durchschnittlicher Stromverbrauch	120 W
Stromverbrauch bei Zündung	400 W
Abmessungen (H x B x T)	92 x 51 x 51 cm
Gewicht mit Verpackung	120 kg
Rauchrohrdurchmesser	80 mm
Luftanschlussdurchmesser	40 mm
Brandschutzabstände	Seiten und Rückseite: 20 cm; Vorderseite: 80 cm
Sicherheitseinrichtungen	Thermoelement, Pressostat, Sicherheitsthermostat
tägliche Wartung	Reinigung des Tiegels, Leeren der Ascheschublade
jährliche Wartung	Durch autorisiertes technisches Servicecenter (CAT)
Optionen	Fernbedienung, Mehrfachrauchrohrkit
Garantie	Vorbehaltlich Inbetriebnahme durch autorisiertes CAT

Häufig gestellte Fragen - PRIMA EDILKAMIN

Wie zünde ich den PRIMA Ofen an?

Drücken Sie die Taste Ein/Aus 3 Sekunden lang. Stellen Sie sicher, dass der Tiegel vor jeder Zündung sauber und leer ist. Wenn die Zündung fehlschlägt, versuchen Sie es nicht erneut, ohne den Tiegel geleert zu haben.

Welcher Brennstoff soll verwendet werden?

Verwenden Sie ausschließlich zertifizierte Holzpellets mit 6 mm Durchmesser, einer maximalen Feuchtigkeit von 8 % und einem Heizwert von mindestens 4300 kcal/kg. Verbrennen Sie niemals andere Materialien.

Wie reinige ich den Ofen?

Die tägliche Wartung besteht darin, den Tiegel und die Ascheschublade mit einem Staubsauger zu leeren, während der Ofen kalt und vom Stromnetz getrennt ist. Eine jährliche Wartung muss von einem autorisierten Technischen Servicecenter (CAT) durchgeführt werden.

Was tun bei Stromausfall?

Wenn die Unterbrechung weniger als 5 Sekunden dauert, startet der Ofen automatisch neu. Dauert sie länger, löst ein Blackout-Alarm aus und der Ofen kühlt ab. Befolgen Sie die auf dem Display angezeigte Ausschaltprozedur.

Wie programmiere ich den Chronothermostaten?

Rufen Sie das Menü M2 set crono auf, indem Sie die Programmiertaste drücken. Sie können tägliche, wöchentliche oder Wochenend-Ein/Aus-Schaltungen mit einer Genauigkeit von 10 Minuten konfigurieren.

Warum stoppt der Ofen und zeigt AL5 an?

Der Alarm AL5 zeigt einen Zündfehler an. Mögliche Ursachen: defekte Zündkerze, verschmutzter Tiegel oder zu viele Pellets, leere Pellets, verstopfter Schornstein. Reinigen Sie den Tiegel, bevor Sie es erneut versuchen.

Welche Sicherheitsabstände sind einzuhalten?

Halten Sie einen Mindestabstand von 20 cm an den Seiten und auf der Rückseite und 80 cm auf der Vorderseite zu brennbaren Materialien ein.

Ist die Garantie ohne Inbetriebnahme durch ein CAT gültig?

Nein, die Garantie gilt nur, wenn die Inbetriebnahme und die erste Zündung von einem von Edilkamin autorisierten Technischen Servicecenter (CAT) durchgeführt werden.

Wie stelle ich die Belüftung ein?

Drücken Sie die Belüftungstaste 2 Sekunden lang, rufen Sie das Menü M3 Lüfter einstellen 1 auf und wählen Sie dann den AUTO-Modus oder eine manuelle Geschwindigkeit. Die Belüftung passt sich automatisch an die Leistung an.

Kann ein externer Raumthermostat angeschlossen werden?

Ja, Sie können einen externen Thermostat mit potenzialfreiem Kontakt an den seriellen Anschluss auf der Rückseite des Ofens anschließen (optionales Kabel Code 640560). Wählen Sie dann den Modus T-E (externer Thermostat) auf dem Display.

BEDIENUNGSANLEITUNG PRIMA EDILKAMIN

D Installations-, Betriebs- und Wartungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank und herzlichen Glückwunsch zur Wahl unseres Produkts.

Wir bitten Sie, vor dem Gebrauch dieses Merkblatt aufmerksam zu lesen, um sämtliche Eigenschaften des Geräts auf die beste Weise und in völliger Sicherheit zu nutzen.

Für weitere Auskünfte oder Erfordernisse, wenden Sie sich bitte an Ihren HÄNDLER oder besuchen Sie die Internetseite www.edilkamin.com unter dem Eintrag CENTRO ASSISTENZA TECNICA (Technischer Kundendienst).

HINWEIS

- Nach dem Auspacken des Produkts vergewissern Sie sich der Unversehrtheit und der Vollständigkeit des Inhalts (Isolierter Türgriff, Anschlussstutzen mit Schelle, Garantieheft, CD/technisches Datenblatt, Spachtel, Entfeuchtungssalz).

Im Fall von Störungen wenden Sie sich bitte sofort an den Händler, bei dem der Kauf getätigt wurde und händigen Sie ihm Kopie des Garantiehefts und den Laufbeleg aus.

- Inbetriebnahme/Abnahme

Diese hat unbedingt durch einen von EDILKAMIN zugelassenen Kundendienst zu erfolgen, andernfalls verfällt die Garantie. Die Inbetriebnahme, so wie in der Norm UNJ 10683 beschrieben, besteht aus einer Reihe von Kontrollmaßnahmen bei installiertem Ofen, die darauf abzielen, den ordnungsgemäßen Betrieb des Systems und die Übereinstimmung desselben mit den Vorschriften festzustellen.

Beim Händler, auf der Webseite www.edilkamin.com oder unter der kostenlosen Hotline können Sie das nächstgelegene Kundendienst-Zentrum in Erfahrung bringen.

• Fehlerhafte Installation, nicht ordnungsgemäß ausgeführte Wartungsarbeiten, unsachgemäßer Gebrauch des Produkts entheben den Hersteller von jeglicher Haftung für durch den Gebrauch verursachten Schäden.

• Die Nummer des Kontrollabschnitts, der für die Identifizierung des Ofens erforderlich ist, befindet sich:

• im oberen Teil der Verpackung

• im Garantieheft im Inneren des Brennraums
• auf dem auf der Rückseite des Geräts angebrachten Typenschild;

Die besagten Unterlagen sind zusammen mit dem Kaufbeleg aufzubewahren, die darin enthaltenen Angaben müssen bei etwaigen Anfragen mitgeteilt und für den Fall von etwaigen Wartungseingriffen zur Verfügung gestellt werden;

- Die abgebildeten Details sind graphisch und geometrisch unverbindlich.

Hiermit erklärt die Firma EDILKAMIN S.p.A., Firmensitz in Via Vincenzo Monti 47 - 20123 Mailand - Steuernummer und USt-№ 00192220192

auf eigene Verantwortung, dass:

Der hier beschriebene Pelletofen der EU-Richtlinie 305/2011 (CPR) und der harmonisierten Europäischen Norm EN 14785:2006 entspricht

PELLET-Ofen der Handelsmarke ITALIANA CAMINI, Modellbezeichnung PRIMA

SERIENNR.: Typenschild-N ^2 Leistungserklärung (DoP - EK 074): Typenschild-N ^2

Des Weiteren wird erklärt, dass:

Der Holzpelletofen PRIMA die Vorgaben folgender Europarichtlinien erfüllt:

2006/95/EWG - Niederspannungsrichtlinie

2004/108/EWG - EMV-Richtlinie

Für etwaige Funktionsstörungen des Geräts, die auf Auswechsel- und Montagemaßnahmen und/oder Änderungen zurückzuführen sind, welche nicht durch von EDILKAMIN befugtem Personal und ohne ihre Genehmigung ausgeführt wurden, übernimmt die Firma EDILKAMIN S.p.A. keinerlei Haftung.

BETRIEBSWEISE

Der Ofen PRIMA wurde zum Erzeugen von Heißluft durch Verwendung von Holzpellets als Brennstoff konzipiert, die Verbrennung wird elektronisch gesteuert.

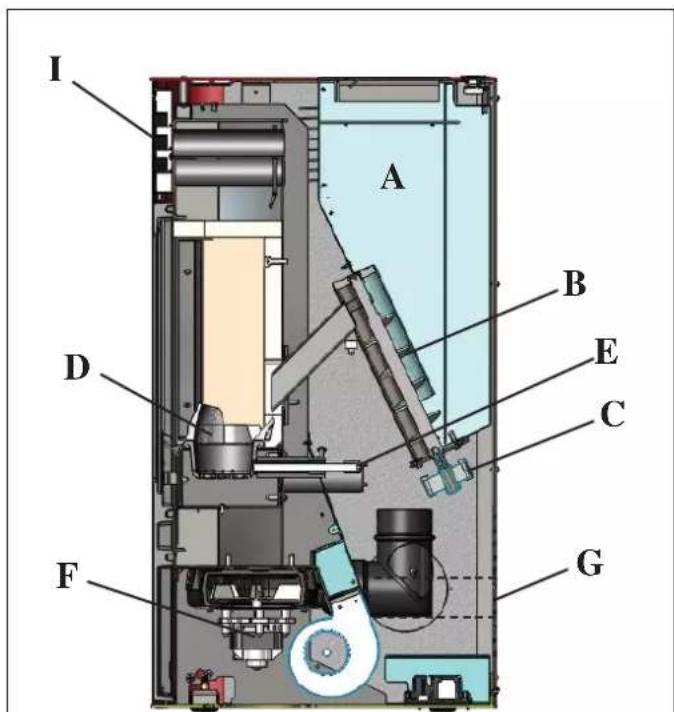

Nachstehend wird die Betriebsweise dargestellt (die Buchstaben beziehen sich auf Abbildung 1).

Der Brennstoff (Pellet) wird aus dem Brennstoffbehälter (A) und über eine von einem Getriebemotor (C) angetriebene Förderschnecke (B) in den Verbrennungstiegel (D) befördert.

Das Anzünden des Pellets erfolgt durch von einem elektrischen Heizelement (E) erzeugte Heißluft, die von einem Rauchabscheider (F) in den Tiegel gesaugt wird.

Die durch die Verbrennung erzeugten Rauchgase werden durch denselben Ventilator (F) abgeschieden und durch den Stutzen (G) ausgeschieden, wobei der Ofen an der Rückseite, rechts- oder linksseitig oder oben angeschlossen werden kann (siehe S. 53).

Der Feuerraum mit Verkleidung aus Vermiculit verfügt auf der Vorderseite über eine Keramikglas-Tür.

Die Brennstoffmenge, das Rauchabscheiden, die Versorgung mit Brennuft werden von einer softwaregesteuerten Platine geregelt, um eine hochwirksame Verbrennung und geringe Emissionen zu erzielen.

Der Ofen verfügt über eine serielle Schnittstelle für den Anschluss an ein Remote-Einschaltgerät (Telefonwahlgerät, Uhrenthermostat, usw.) über ein zusätzlich erhältliches Kabel (Bestellnr. 640560).

Die äußere Stahlverkleidung ist in drei Farben erhältlich: Bordeaux, Weiß und Dunkelgrau.

SICHERHEITSINFORMATIONEN

Der Heizofen wurde entwickelt, um den Raum, in dem er sich befin det, sowohl durch Abstrahlung von der Glastür des Feuerraums als auch durch Bewegung von Warmluft, die vorne aus dem Gitter (I) austritt, zu erwärmen.

- Das Gerät ist nicht dazu geeignet, durch Personen mit körperlich, sensoriell oder geistig eingeschränkten Fähigkeiten betrieben zu werden – Kinder eingeschlossen. Kinder sind zu überwachen, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

• Die größten vom Gebrauch des Ofens ausgehenden Gefahren entstehen durch eine Missachtung der Installationsvorschriften, eine direkte Berührung von (inneren) elektrischen Teilen, eine Berührung des Feuers und heißer Teile (Scheibe, Rohre, Warmluftaustritt), das Einführen fremder Stoffe, die Benutzung nicht empfohlener Brennstoffe, eine unzureichende Wartung oder eine wiederholte Betätigung der Starttaste, ohne davor den Tiegel geleert zu haben.

- Für den Fall des mangelhaften Betriebs sind die Ofen mit Sicherheitsvorrichtungen ausgestattet, die deren Abschalten gewährleisten; dieses Abschalten erfolgt automatisch und darf nicht behindert werden.

- Für den einwandfreien Betrieb ist der Ofen entsprechend den Angaben dieser Anleitung zu installieren.

- Während des Betriebs darf die Tür nicht geöffnet werden: Die Verbrennung wird nämlich automatisch verwaltet und bedarf keines Eingriffs.

- Als Brennmaterial nur Holzpellets mit einem Durchmesser von 6 mm verwenden, von sehr guter Qualität und mit Zertifi kat.

- In keinem Fall dürfen in den Feuerraum oder in den Behälter andere Stoffe als Pellets eingeführt werden.

- Für die Reinigung des Rauchablasses (Rohrabschnitt, der den Rauchablassstutzen des Ofens mit dem Schornstein verbindet) dürfen keine entfl ammbaren Erzeugnisse verwendet werden.

• Die Teile des Feuerraums und des Brennstoffbehälters dürfen nur KALT abgesaugt werden.

• Die Scheibe kann in KALTEM Zustand mit einem besonderen Produkt (z.B. Glasskamin Edilkamin) und einem Tuch gereinigt werden.

- Nicht in heißem Zustand reinigen.

- Sicherstellen, dass der Heizofen durch ein von Edilkamin zugelassenes Technisches Kundendienst-Center gemäß den Angaben in diesem Datenblatt, die zudem für die Validierung der Garantie unverzichtbare Voraussetzungen sind, aufgestellt und eingeschaltet wird.

- Während des Betriebs des Heizofens erreichen die Rauchabzugsrohre und die Kaminklappe hohe Temperaturen (nicht ohne Handschuhe berühren).

- Keine wärmeempf ndlichen Gegenstände in unmittelbarer Nähe des Heizofens positionieren.

- NIEMALS fl üssige Brennstoffe verwenden, um das Feuer anzuzünden oder die Glut zu entfachen.

- Nicht die Belüftungsöffnungen im Installationsraum und die Lufteinlässe des Ofens selbst verschließen.

- Den Ofen nicht befeuchten, sich den elektrischen Teilen nicht mit nassen Händen nähern.

- Keine Reduzierstücke auf die Rauchabzugsrohre stecken.

- Der Ofen ist in Räumen zu installieren, die den Brandschutzvorschriften entsprechen und die mit allen für den ordnungsgemäßen und sicheren Betrieb des Geräts erforderlichen Ausstattungen (Luftzufuhr und Abzüge) versehen sind.

- Falls nötig die Rauchleitplatte reinigen, dazu die entsprechenden Bügel abmontieren und den Brennraum aus Vermiculit herausnehmen.

- IM FALL VON ERFOLGLOSEM ANZÜNDEN, DIESES NICHT WIEDERHOLEN, OHNE DEN BRENNTIEGEL GELEERT ZU HABEN (GEFAHR VON SCHÄDEN).

- Achtung: Aus dem Brenntiegel beseitigte Pellets dürfen nicht in den Behälter gefüllt werden.

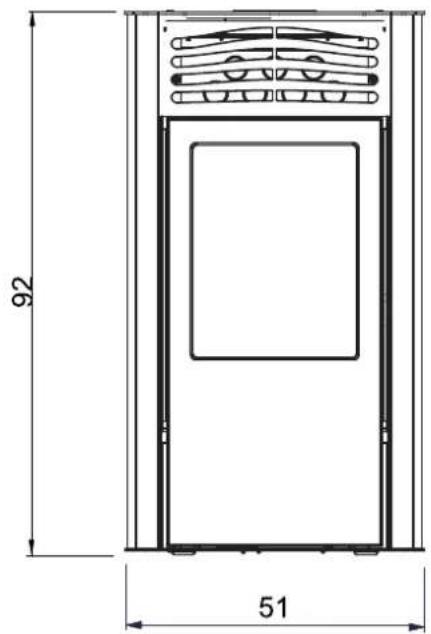

VORDERSEITE

92 51

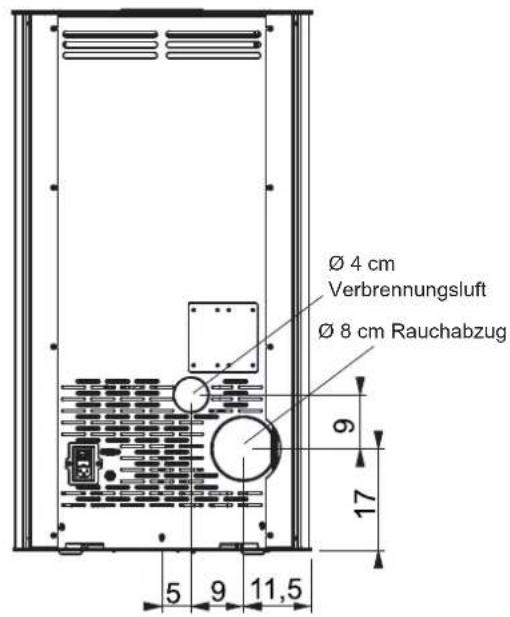

RÜCKSEITE

Ø 4 cm Verbrennungsluft Ø 8 cm Rauchabzug 9 17 5 9 11,5

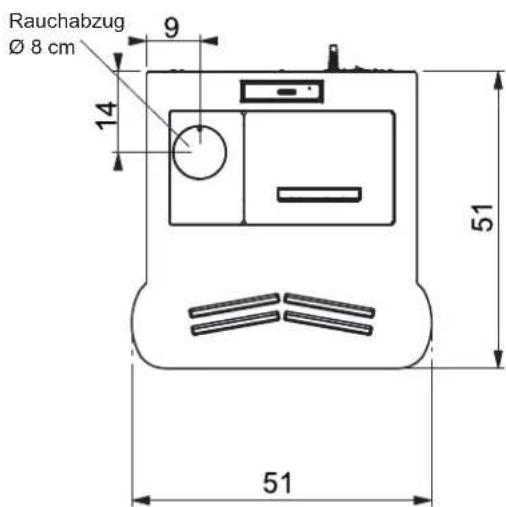

SEITE GRUNDRISS

Rauchabzug Ø 8 cm 17 13,5

Rauchabzug Ø 8 cm 9 14 51 51

EIGENSCHAFTEN

SICHERHEITSVORRICHTUNGEN

• THERMOELEMENT:

Ermittelt die Rauchgastemperatur am Abzug. In Abhängigkeit von den eingegebenen Parametern steuert es die Zünd-, Ein- und Aus-Phasen.

• DRUCKSCHALTER:

Wird am Rauchabzug angebracht und ausgelöst, sobald er Druckprobleme im Rauchkreis misst (z.B.: Rauchabzug verstopft). Die Beschickung mit Pellets wird unterbunden, der Ofen wird ausgeschaltet.

• SICHERHEITS-THERMOSTAT:

Wird ausgelöst, sobald die Innentemperatur des Ofens zu hoch ist. Die Beschickung mit Pellets wird unterbunden, der Ofen wird ausgeschaltet.

SERIELLE SCHNITTSTELLE

Am seriellen Ausgang RS232 mit entsprechendem Kabel (Bestellnr. 640560) kann vom Technischen Kundendienst eine Zusatzausstattung für die Ein- und Aus-Steuerung, z.B. ein Raumthermostat, eingebaut werden. Der serielle Ausgang befindet sich an der Rückseite des Ofens.

PUFFERBATTERIE

An der Platine befindet sich eine Pufferbatterie (Typ CR 2032, 3 Volt). Ein etwaiger Leistungsmangel ist eine normale Verschleißerscheinung und kein Defekt des Produkts. Weitere Auskünfte erhalten Sie vom Technischen Kundendienst, der Installation und Inbetriebnahme durchgeführt hat.

SICHERUNG

am Stromanschluss mit Schalter auf der Rückseite des Ofens

sind zwei Sicherungen eingesetzt, davon eine funktionsfähig*, die andere als Reserve**.

HEIZTECHNISCHE MERKMALE gemäß EN 14785
	Nennwärmelcistung Reduzierte Leistung
Holzdurchsatz 7,8 2,5 kW
Heizleistung 7 2,4 kW
Wirkungsgrad / Effizienz	90,1	94,67	%
CO-Emissionen 13% O_2	0,019	0,035	%
Rauchtemperatur	174 81	°C
Brennstoffverbrauch	1,6 0,5	kg/h
Mindestzug	12 - 0	10 - 0	Pa
Fassungsvermögen Brennstoffbehälter	15		kg
Betriebsdauer 8 24 Stunden
Beheizbares Raumvolumen*	180		m^3
Durchmesser Rauchabzugrohr (Steckerteil)	80		mm
Durchmesser Außenluftzufuhrrohr (Steckerteil)	40		mm
Gewicht mit Verpackung	120		kg

TECHNISCHE DATEN FÜR DIE BEMESSUNG DES RAUCHABZUGS
	Nennwärmeleistung Reduzierte Leistung
Heizleistung 7 2,4 kW
Rauchaustrittstemperatur am Austritt	209 97	°C
Mindestzug	0 - 5		Pa
Rauchdurchsatz	5,4 2,4	g/s

* Das heizbare Raumvolumen wurde unter Berücksichtigung einer Hausisolierung nach Ges. 10/91 berechnet und einer Wärmeanforderung von 33 Kcal/m3 Stunden berechnet.
* Auch die Aufstellungsposition des Ofens im Raum muss in Betracht gezogen werden.

ELEKTRISCHE MERKMALE
Versorgung 230Vac +/- 10% 50 Hz
Durchschnittl. Leistungsaufnahme	120	W
Leistungsaufnahme beim Einschalten 400 W
Platinenschutz * Sicherung F4 AL, 250 Vac

ANMERKUNG

1) Bedenken Sie, dass externe Geräte den Betrieb der Platine stören können.
2) Achtung: Eingriffe an unter Spannung stehenden Komponenten, Wartung und/oder Prüfungen müssen von Fachpersonal vorgenommen werden.

(Vor Wartungsmaßnahmen stets bedenken, das Gerät von der Stromversorgung zu trennen)

Bei den oben genannten Daten handelt es sich um Richtwerte, die während der Zertifizierung durch die notifizierte Stelle gemessen wurden.

EDILKAMIN s.p.a. behält sich das Recht vor, die Produkte ohne Vorankündigung und nach eigenem Ermessen zu andern.

Soweit nicht anders angegeben, müssen bei Installation und Gebrauch des Geräts alle lokalen und nationalen Gesetzesvorschriften beachtet werden. In Italien gilt UNI 10683 sowie alle etwaigen regionalen Vorgaben und Vorgaben der örtlichen Gesundheitsämter ASL. Bei der Installation in einem Mehrparteienhaus sollte zunächst die Genehmigung des Hausverwalters eingeholt werden.

PRÜFUNG DER KOMPATIBILITÄT MIT ANDEREN PRODUKTEN

Der Ofen darf NICHT in Räumen aufgestellt werden, in denen Gasheizgeräte vom Typ B in Betrieb sind (z.B. Gas-Wassererhitzer, Öfen und Geräte, die über Abzugshauben betrieben werden), da der Ofen Unterdruck im Raum erzeugen und dadurch den Betrieb solcher Geräte beeinfl ussen bzw. beeinträchtigen kann.

PRÜFUNG DES ELEKTROANSCHLUSSES (die Steckdose an leicht zugänglicher Stelle anbringen)

Der Ofen wird mit einem Netzversorgungskabel geliefert, das an eine Steckdose mit 230 V 50 Hz vorzugsweise mit einem Magnet-Thermoschutzschalter anzuschließen ist. Falls die Steckdose nicht einfach zugänglich ist, dem Ofen eine Trennvorrichtung für die Stromversorgung (Schalter) vorschalten (Aufgabe des Kunden).

Spannungsschwankungen von mehr als 10% können den Ofen beeinträchtigen.

Die Elektroanlage muss den Vorschriften entsprechen; insbesondere muss die Wirksamkeit des Erdungskreislaufs überprüft werden.

Die Versorgungsleitung muss einen der Leistung des Ofens entsprechenden Querschnitt aufweisen.

Eine nicht wirksame Erdung führt zu einem fehlerhaften Betrieb, für den Edilkamin keine Haftung übernimmt.

BRANDSCHUTZSICHERHEITSABSTÄNDE

Der Ofen ist unter Einhaltung der folgenden Sicherheitsbedingungen zu installieren:

- Seitlich und auf der Rückseite 20 cm Mindestabstand zu entzündlichen Materialien lassen.

- vor dem Ofen dürfen keine entzündlichen Materialien mit einem Abstand von weniger als 80 cm aufgestellt werden. Sollte es nicht möglich sein, die oben angegebenen Abstände einzuhalten, müssen technische und bauliche Maßnahmen ergriffen werden, um jede Brandgefahr auszuschließen. Für den Fall der Montage auf einer Wand aus Holz oder anderem brennbaren Material muss das Rauchabzugsrohr angemessen gedämmt werden.

LUFTEINLASS

Der Aufstellungsraum muss unbedingt über einen Frischlufteinlass hinter dem Ofen mit einem Querschnitt von mindestens 80 cm² verfügen, der sicherstellt, dass die bei der Verbrennung verbrauchte Luft ersetzt wird. In diesem Fall darf der Ofen nicht an eine Mauer angrenzend positioniert werden.

Statt dessen kann man die Luft für den Ofen auch direkt aus dem Freien entnehmen, indem man das Rohr mit 4 cm Durchmesser auf der Rückseite des Ofens mit einem Stahlrohrstück verlängert. Das Rohr muss eine Länge von weniger als 1 Meter aufweisen und darf nicht gekrümmt sein. In jedem Fall entlang des ganzen Luftansaugkanals ein freier Querschnitt von mindestens 12 cm² gewährleistet sein. Das äußere Ende des Rohrs muss in einen Endabschnitt münden, der um 90 Grad nach unten gerichtet oder mit einem Windschutz versehen ist, und muss mit einem Fliegengitter geschützt werden, wobei der nutzbare Durchgang von 12 cm² nicht verringert werden darf.

RAUCHABZUG Jeder Ofen muss ein eigenes Rauchabzugssystem besitzen (die Einleitung des Rauchs in einen mit anderen Feuerstellen gemeinsamem Schornstein ist nicht zulässig).

In Deutschland kann der Auslass über einen Mehrfachrauchabzug erfolgen:

- Die Pelletöfen befinden sich in derselben Wohnung. - oder sind vom selben Typ (Gerätewärmeleistung und Gebläsekennlinie).

- Die Pelletöfen dürfen nicht zusammen mit Geräten ohne Gebläse an einen gemeinsamen Abzug angeschlossen werden. Darüber hinaus müssen alle lokalen Vorschriften eingehalten werden. Der Abzug erfolgt über den Stutzen mit 8 cm Durchmesser an der Rück-, auf der rechten oder linken oder an der Oberseite. Der Rauchabzug muss mittels geeigneter Stahlrohre mit EN-1856-Zertifi zierung mit dem Außenraum verbunden werden. Das Rohr muss hermetisch versiegelt werden. Für die Dichtigkeit der Rohre und gegebenenfalls deren Isolierung ist die Verwendung von Material erforderlich, das hohen Temperaturen widersteht (Silikon oder Dichtmasse für hohe Temperaturen). Eine eventuelle waagerechte Leitung kann eine Länge bis zu 2 Metern besitzen. Es sind bis zu 3 Kurven mit einem Höchstwinkel von 90° möglich. Falls der Rauchabzug nicht in einen Schornstein eingeleitet wird, sind ein senkrechtes Außenstück von mindestens 1,5 m und ein abschließender Windschutz erforderlich (gemäß UNI 10683). Ist das Rohr außen verlegt, muss es angemessen gedämmt sein. Wird der Rauchabzug in einen Schornstein eingeleitet, muss dieser für Festbrennstoffe zugelassen sein und, falls sein Durchmesser mehr als 150 mm beträgt, muss ein neues Rohr mit geeignetem Durchmesser und aus geeignetem Material eingezogen werden (z. B. Stahl ø 80 mm). Alle Rohrabschnitte müssen inspizierbar sein. Die Schornsteine und die Rauchabzüge, an die Festbrennstoff-Verbraucher angeschlossen sind, sind einmal im Jahr zu reinigen (prüfen, ob im eigenen Land eine entsprechende Regelung gilt). Eine mangelnde Überprüfung und Reinigung erhöht die Wahrscheinlichkeit eines Schornsteinbrands. In diesem Fall wie folgt vorgehen: Nicht mit Wasser löschen; den Pelletbehälter leeren. Sich nach dem Zwischenfall vor dem erneuten Betrieb des Geräts an Fachpersonal wenden. Der Ofen ist für den Betrieb unter beliebigen klimatischen Bedingungen geeignet. Unter besonderen Bedingungen, etwa bei starkem Wind, springen ggf. die Sicherheitseinrichtungen an und schalten den Ofen ab. Das Gerät in diesem Fall nicht mit deaktivierten Sicherheitsvorkehrungen betreiben. Wenden Sie sich bei anhaltendem Problem an den Technischen Kundendienst.

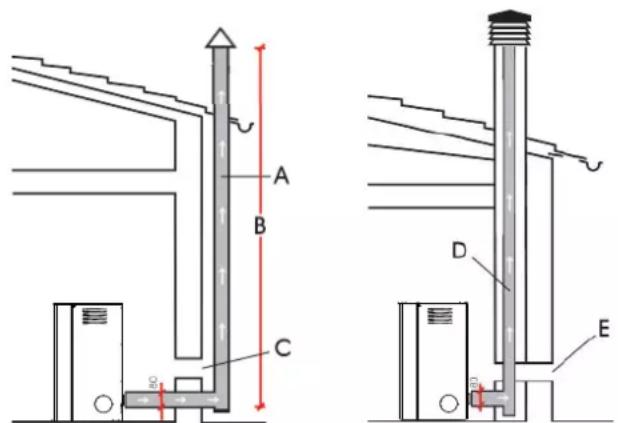

TYPISCHE FÄLLE
Abb. 1
Abb.

A: Rauchfang aus isoliertem Stahl
B: Mindesthöhe 1,5 m und jedenfalls über die Dachtraufe hinaus
C-E: Luftzufuhr von außen (Mindestquerschnitt der Öffnung 80 cm²)
D: Rauchfang aus Stahl innerhalb des bestehenden Schornsteins aus Mauerwerk.

SCHORNSTEIN Grundlegende Eigenschaften:

• Innenquerschnitt an der Basis gleich dem des Rauchfangs
• Ausgangsquerschnitt mindestens doppelter Querschnitt des Rauchfangs
• Voll dem Wind ausgesetzte Lage, oberhalb des Daches und außerhalb der Rückführungsbereiche.

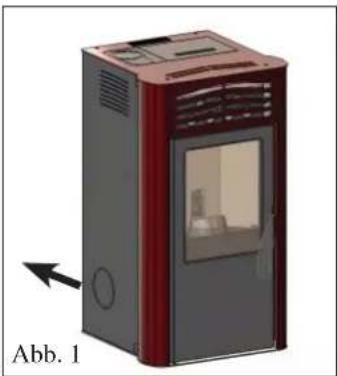

INSTALLATION

PRIMA ist zum Anschluss des Rauchabzugsrohrs an der Oberseite, Rückseite oder seitlich links oder rechts konzipiert. Bei der Zustellung ist der Ofen zum Anschluss des Rauchabzugsrohrs an der Rückseite vorbereitet (Abb. 1).

UM SÄMTLICHE LÖSUNGEN ZUM ANSCHLUSS DES RAUCHAUSTRITTS AN DAS RAUCHABZUGSROHR ZU ERMÖGLICHEN, MUSS DIE SEITENVERKLEIDUNG ABGENOMMEN WERDEN (rechts oder links).

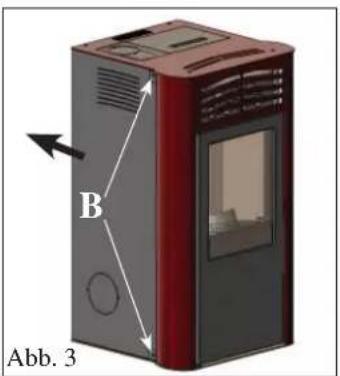

B Abb. 3

Zum Anschluss folgendermaßen vorgehen:

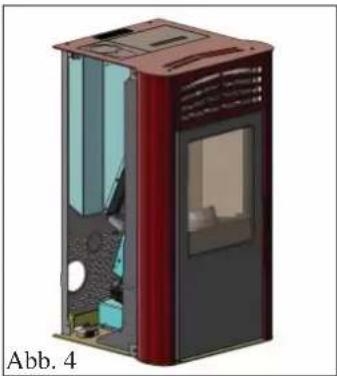

• Die beiden Schrauben an der Rückseite der seitlichen Blechabdeckung lockern (A - Abb. 2).
• Die beiden Schrauben herausnehmen und das Metallseitenteil abnehmen (B - Abb. 3).

Nun den benötigten Anschluss für das Rauchabzugsrohr auswählen (rechte oder linke Seite).

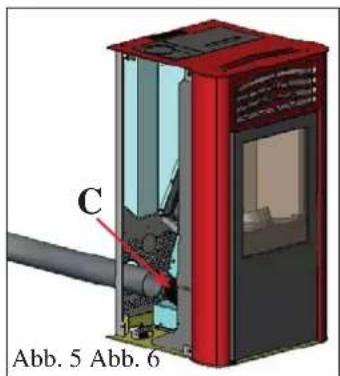

ANSCHLUSS DES RAUCHABZUGS AN DER RÜCKSEITE

Das (nicht im Lieferumfang enthaltene) Rauchabzugsrohr hinten am Stutzen der Rauchschnecke anschließen (C- Abb. 4-5), dazu die im Lieferumfang enthaltene Montageschelle verwenden. Auf diese Weise muss das (nicht im Lieferumfang enthaltene) Rohr einfach durch die Öffnung an der Unterseite der Rückwand aus Blech verlegt werden (Abb. 5).

C Abb. 5 Abb. 6

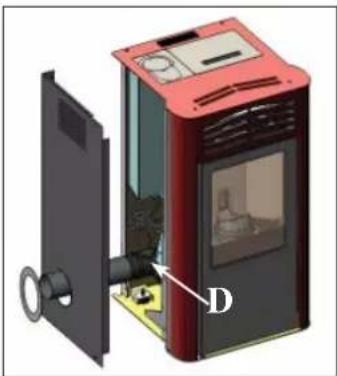

SEITLICHER ANSCHLUSS DES RAUCHABZUGS

Den Anschlussstutzen gemeinsam mit der im Lieferumfang enthaltenen Montageschelle am Stutzen der Rauchschnecke anschließen (D - Abb. 6).

Das (nicht im Lieferumfang enthaltene) seitliche Rauchabzugsrohr am oben genannten Stutzen anschließen.

Das vorgestanzte Einsatzstück aus der seitlichen Abdeckung entfernen, um das Durchführen des Rauchabzugsrohrs (nicht mitgeliefert) zu ermöglichen (Abb. 6).

Die Verschlussrosette (nicht mitgeliefert E - Abb. 7) mit Schrauben fi xieren, nachdem die seitliche Metallverkleidung wieder angebracht wurde.

ANMERKUNG: Die endgültige Fixierung der Rosette und der seitlichen Blechverkleidung erfolgt erst nach der Befestigung des Rauchabzugs.

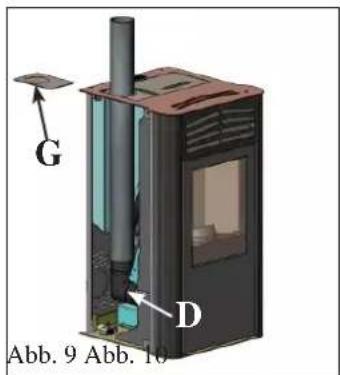

ANSCHLUSS DES RAUCHABZUGS AN DER OBERSEITE

Den Anschlussstutzen gemeinsam mit der im Lieferumfang enthaltenen Montageschelle am Stutzen der Rauchschnecke anschließen (D - Abb. 8).

Das (nicht im Lieferumfang enthaltene) Rauchabzugsrohr am oben genannten Stutzen anschließen.

Das aus dem kleineren Halbdeckel vorgestanzte Einsatzstück entfernen (G - Abb.9), um das Durchführen des Rauchabzugsrohrs zu ermöglichen.

G D Abb. 9 Abb. 10

NACH DEM ANSCHLUSS AN DAS RAUCHABZUGSROHR DIE SEITLICHE METALLVERKLEIDUNG WIEDER MONTIEREN.

GEBRAUCHSANWEISUNG

Inbetriebnahme, erstes Anheizen und Abnahme müssen durch ein autorisiertes Edilkamin-Kundendienstcenter unter Einhaltung der Richtlinie UNI 10683 erfolgen.

Besagte Richtlinie gibt die Kontrollarbeiten an, die durchzuführen sind, um die korrekte Funktionsweise des Systems festzustellen.

Das autorisierte technische Kundendienstcenter wird auch dafür sorgen, dass der Ofen je nach Pellettyp und Installationsbedingungen entsprechend kalibriert wird, wodurch die Garantie aktiviert wird.

Sollte das erste Anzünden nicht durch ein autorisiertes technisches Kundendienstcenter erfolgen, kann die Garantie nicht aktiviert werden.

Für Informationen die Webseite www.edilkamin.com konsultieren.

Beim ersten Anzünden kann sich ein leichter Lackgeruch entwickeln, der nach kurzer Zeit wieder verfl liegt.

Vor dem Anzünden folgende Prüfungen vornehmen:

==> Korrekte Installation

==> Stromversorgung

==> Korrekter, dichter Verschluss der Tür

==> Sauberkeit des Tiegels

==> Standby-Anzeige auf dem Display (Datum, Leistung oder Temperatur blinkend)

BELADUNG DES PELLET-BEHÄLTERS

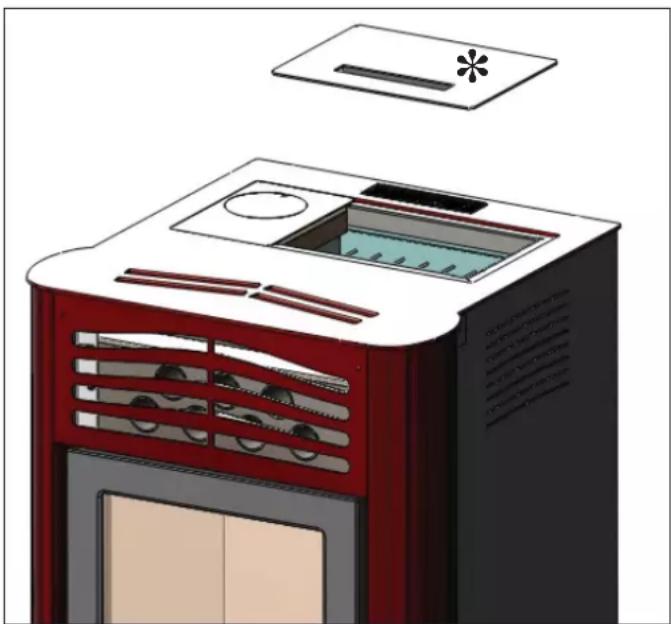

Zugang zum Behälter erhält man durch Entfernen des Metalldeckels * (Abb. 1).

ACHTUNG:

Bei Befüllen des Ofens während des Betriebs ist dieser heiß, unbedingt den beiliegenden Handschuh verwenden.

ANMERKUNG zum Brennstoff.

PRIMA wurde zum Verbrennen von Holzpellets mit einem Durchmesser ca. 6 mm konzipiert und programmiert.

Pellets sind ein Brennstoff, der sich in der Form von kleinen Zylindern präsentiert, die durch das Pressen von Sägemehl mit hohem Heizwert, ohne Zusatz von Kleb- oder anderen Fremdstoffen, erzeugt werden.

Pellets werden in 15-Kilo-Säcken vertrieben.

Um die Funktionstüchtigkeit des Ofens NICHT zu beeinträchtigen, darf darin NICHTS anderes verbrannt werden.

Die Verwendung von anderen Materialien (auch Holz), die per Laboranalyse nachgewiesen werden kann, führt zum Verfallen der Garantie.

EDILKAMIN hat seine Erzeugnisse dahingehend entwickelt, geprüft und programmiert, dass sie die besten Ergebnisse mit Pellets der folgenden Eigenschaften gewährleisten:

Durchmesser: 6 Millimeter

Max. Länge: 40 mm

Max. Feuchtigkeit: 8 %

Heizwert: Mind. 4300 kcal/kg

Die Verwendung von Pellets mit unterschiedlichen Eigenschaften erfordert eine spezifi sche Einstellung des Ofens, die der entspricht, die der Technische Kundendienst bei der Inbetriebnahme vornimmt.

Der Gebrauch von ungeeigneten Pellets kann Folgendes verursachen: Verringerung des Wirkungsgrads;

Betriebsstörungen; Ausfall durch Verstopfung; Verschmutzung der Scheibe; Verbrennungsrückstande, usw.

Eine einfache Sichtprüfung des Pellets kann Aufschluss über dessen Qualität geben:

Gute Qualität: Glatt, regelmäßige Länge, wenig staubig.

Minderwertige Qualität: Mit waagerechten und senkrechten

Rissen, sehr staubig, sehr veränderliche Länge und erkennbare Fremdkörper.

GEBRAUCHSANWEISUNG

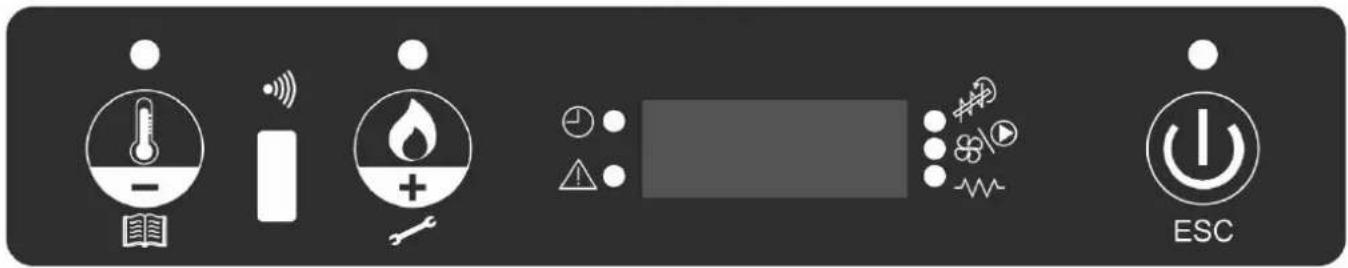

BEDIENFELD

Taste zum Einstellen der gewünschten Raumtemperatur oder zum Aufrufen des Menüs (Einstellung der Raumtemperatur)

Taste zum Einstellen der Ofenleistung (Leistung einstellen)

Taste zum Ein-/Ausschalten oder zum Bestätigen/Verlassen des Menüs

zeigt an, dass das Uhrenthermostat für die automatische Uhrzeit-Einschaltung programmiert wurde

zeigt einen Alarmzustand an

zeigt den Betrieb des Pellet-Getriebemotors an

zeigt den Betrieb des Ventilators an

zeigt den Betrieb der Glühkerze an

BESCHREIBUNG DES MENÜS

- Um auf das Menü zuzugreifen, die Taste 2 Sekunden lang drücken (die LED schaltet sich aus).

Durch Drücken der Taste über der Taste läßlich das folgende Menü durchblättern:

M1	Uhrzeiteinstellung
M2	Chrono Einstellung
M3	Einstellung Vent 1
M4	ES ERSCHEINT NICHT am Display in diesem Modell
M5	Sprache
M6	Stand-by
M7	Förderschneckenladung
M8	Ofenstatus
M9	Technische Eichung (CAT)
MA	Pellets-Typ (CAT)
Mb	Ausgang

• Zum Bestätigen des gewünschten Menüs die Taste drücken.
• Um zum vorherigen Menü zurückzukehren, die Taste Sekunden lang drücken.
• Um das Menü zu verlassen, die Taste Sekunden lang drücken.

EINSCHALTEN/AUSSCHALTEN

- Um den Ofen ein-/auszuschalten, die Taste 150 Sekunden lang drücken.

LED eingeschaltet Ofen in Betrieb

LED blinkt Ofen ausgeschaltet oder Alarm

LED ausgeschaltet Ofen ausgeschaltet

BETRIEB

Der Ofen hat zwei Betriebsmodalitäten:

- MANUELL:

Im MANUELLEN Betriebsmodus wird die Leistung, mit der der Ofen arbeiten soll, unabhängig von der Temperatur des Aufstellungsraums eingestellt. Um den MANUELLEN Betriebsmodus auszuwählen, die Taste

drücken (die LED schaltet sich ein).

Durch Drücken der Taste [flame] in die Temperatur erhöht werden, bis auf dem Display ‘MAN’ erscheint (mehr als 40°).

- AUTOMATISCH

Im AUTOMATISCHEN Betrieb kann die Zieltemperatur für den Raum eingestellt werden, in dem der Ofen installiert ist. Der Ofen moduliert beim Erreichen der Zieltemperatur (RAUMTEMPERATUR EINSTELLEN) selbständig und stellt sich auf Leistungsstufe 1 ein.

Um die Raumtemperatur einzustellen, die Taste drücken (die LED leuchtet auf). Es wird die momentane

Betriebstemperatur angezeigt. Mit der Taste oder der

Taste kann die Temperatur auf den gewünschten Wert eingestellt werden.

Die Lüftung richtet sich immer nach der aktiven Leistungsstufe, sie kann also nicht verändert werden.

GEBRAUCHSANWEISUNG

VENTILATIONSREGULIERUNG

Mit dieser Funktion kann man die Ventilatorgeschwindigkeit verwalten.

Man kann die Modalität AUTO einstellen, die automatisch die Ventilatorgeschwindigkeit regelt, abhängig von der Ofenleistung oder man kann die Ventilatorgeschwindigkeit je nach Menge der Heißluftzufuhr oder der gewünschten Geräuschlosigkeit des Produktes einstellen.

Zur Aktivierung der Funktion die Taste 2 Sekunden lang drücken, Taste drücken, bis auf dem Display “M3 Einstellung Vent 1” erscheint.

Die Taste 🚪️ drücken und die gewünschte Ventilatorgeschwindigkeit mit den Tasten 🚫️ und 🚪️ Zur Bestätigung der Wahl drückt man die Taste 🚪️

BEFÜLLEN DER SCHNECKE (nur wenn der Ofen die Pellets vollkommen leergefahren hat)

Zum Befüllen der Schnecken das MENÜ aufrufen, die Taste 2 Sekunden lang drücken, die Taste drücken, bis auf dem Display „M5 erstes Befüllen“ erscheint.

Die Taste 🚫 zum Bestätigen drücken und anschließend die Taste 🚫 drücken, um die Funktion zu starten. Dieser Vorgang darf nur bei ausgeschaltetem und komplett abgekühltem Ofen ausgeführt werden.

Hinweis: Während dieser Phase bleibt der Rauchabscheider aktiv.

STAND-BY-FUNKTION

Diese automatisch gesteuerte Funktion schaltet den Ofen nach einer voreingestellten Zeit von 10 Minuten aus, nachdem die gewünschte Raumtemperatur um 0,5 °C überschritten wird (dieser Wert kann vom Technischen Kundendienst bei der Installation geändert werden).

Auf dem Display erscheint „GO STBY“ zusammen mit den verbleibenden Minuten bis zum Ausschalten.

Diese Funktion ist sowohl im AUTOMATIKBETRIEB als auch im Fall eines Außenthermostats vorhanden.

Falls die Raumtemperatur den eingestellten Schwellwert um 2 °C unterschreitet, schaltet sich der Ofen wieder ein (dieser Wert kann vom Technischen Kundendienst bei der Installation geändert werden).

Zum Einschalten der Funktion die Taste 🖱 zirka 3 Sekunden lang drücken. Es erscheint „M1 Uhr stellen“ auf dem Display, die Taste 🖱 drücken, bis auf dem Display „M4 Stand-by“ erscheint, zum Bestätigen die Taste 🖱 drücken.

Die Taste drücken, um „ON“ auszuwählen, zum Bestätigen die Taste drücken.

Um das Menü „M4 Stand-by“ zu verlassen, die Taste 145 kka 6 Sekunden lang drücken.

EINSTELLUNG VON UHRZEIT UND DATUM

Zirka 2 Sekunden lang die Taste 🚫️, drücken, auf dem Display erscheint „M1 Uhr stellen“, zum Bestätigen die Taste 🚫️ drücken.

Es erscheinen nacheinander die folgenden Daten: Wochentag, Stunde, Minuten, Tag, Monat, Jahr

die durch Drücken der Taste 🚗 er der Taste get ä nfert werden können. Zum Bestätigen die Taste drück

Um das Menü „M1 Uhr stellen“ zu verlassen, die Taste 6 Sekunden lang drücken.

AUSSENTHERMOSTAT

Es muss mit dem blauen Kabel (separat erhältlich, Bestellnr. 640560) an die serielle Schnittstelle auf der Rückseite des Ofens angeschlossen werden und muss einen sauberen, normalerweise offenen Kontakt besitzen (z.B. im Fall eines Raumthermostats):

- Offener Kontakt = Raumtemperatur erreicht

- Geschlossener Kontakt = Raumtemperatur nicht erreicht

Um die Modalität ‘T-E’ (Außenthermostat) auszuwählen, die Taste 🚠️ drücken (die LED schaltet sich ein). Durch Drücken der

Taste sinkt die Temperatur, bis auf dem Display ‘T-E’ (Außenthermostat) erscheint (unter 6°).

Anmerkung: Bei ausgeschaltetem Ofen kann er nicht mit dem Außenthermostat ein- oder ausgeschaltet werden. Falls der Ofen außerhalb der Zeitbereiche des Uhrenthermostats oder der Einstellung des 'T-E' (Außenthermostat) ein- oder ausgeschaltet

werden soll, muss immer die Taste betätigt werden.

GEBRAUCHSANWEISUNG

UHRENTHERMOSTAT FÜR DIE TAGES-/WOCHENPROGRAMMIERUNG

Es sind 3 Programmierungsmodalitäten vorgesehen (täglich, wöchentlich, Wochenende), jede ist unabhängig von den anderen, wodurch sich zahlreiche Kombinationsmöglichkeiten je nach Anforderung ergeben (die Uhrzeit kann in 10-Minuten-Schritten eingestellt werden).

Die Taste 2 Sekunden lang drücken, auf dem Display erscheint „M1 Uhr stellen“ (die LED schaltet sich aus).

Die Taste 🖱️ drücken, bis auf dem Display „M2 Uhrenthermostat einstellen“ erscheint, zum Bestätigen die Taste 🖱️ drücken.

Um die 3 Programmierungsmodalitäten (täglich, wöchentlich, Wochenende) anzuzeigen, die Taste oder die Taste

drücken, Zum Bestätigen die Taste 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿️ 🧿>

Durch das folgende Menü blättern (werkseitig auf OFF eingestellt):

- M2-1: Aktivierung Uhrenthermostat

- M2-2: Programm Tag

- M2-3: Programm Woche

- M2-4: Programm Wochenende

- M2-5: Verlassen

Das gewünschte Menü auswählen und mit der Taste festätigen.

Zum Einstellen der Ein- und Ausschaltzeiten des Ofens die Taste oder die Taste drücken, zum Bestätigen die Taste drücken.

Um das Menü zu verlassen, die Taste 16.1.ka 6 Sekunden lang drücken.

Tages-Programmierung:

2 mögliche Einschaltungen/Ausschaltungen im Verlaufe des Tages, die jeden Tag wiederholt werden:

Beispiel: start1 10:00 stop1 12:00 start2 18:00 stop2 22:00

Wochen-Programmierung:

4 mögliche Einschaltungen/Ausschaltungen während des Tages, wobei die Wochentage ausgewählt werden, z.B.:

start1 06:00 stop1 08:00 start2 07:00 stop2 10:00 start3 14:00 stop3 17:00 start4 19:00 stop3 22:00
Montag onDienstag onMittwoch offDonnerstag onFreitag onSamstag offSonntag off	Montag offDienstag offMittwoch onDonnerstag offFreitag offSamstag offSonntag off	Montag onDienstag onMittwoch offDonnerstag offFreitag offSamstag onSonntag on	Montag onDienstag onMittwoch onDonnerstag onFreitag onSamstag onSonntag on

Wochenend-Programmierung:

2 mögliche Einschaltungen/Ausschaltungen während des Wochenendes:

Beispiel: start1 Wochenende 07:00 stop1 Wochenende 11:30

Beispiel: start2 Wochenende 14:20 stop2 Wochenende 23:50

WARTUNG

Vor Wartungsmaßnahmen stets bedenken, das Gerät von der Stromversorgung zu trennen.

Eine regelmäßige Wartung ist die Grundlage des guten Betriebs des Ofens.

EINE MANGELHAFTE WARTUNG gestattet dem Ofen keinen ordnungsgemäßen Betrieb.

Etwaige Störungen aufgrund einer mangelhaften Wartung führen zum Verfall der Garantie.

ANMERKUNG:

• Jede nicht befugte Veränderung ist untersagt
• Stets nur vom Hersteller empfohlene Ersatzteile verwenden
• Der Einsatz von nicht originalen Ersatzteilen hat den Verfall der Garantie zur Folge

TÄGLICHE WARTUNG

Diese Maßnahmen müssen bei ausgeschaltetem, abgekühltem und vom Stromnetz getrenntem Ofen erfolgen.

• Einen Staubsauger verwenden (siehe optional S. 61).
• Der gesamte Vorgang dauert nur wenige Minuten.

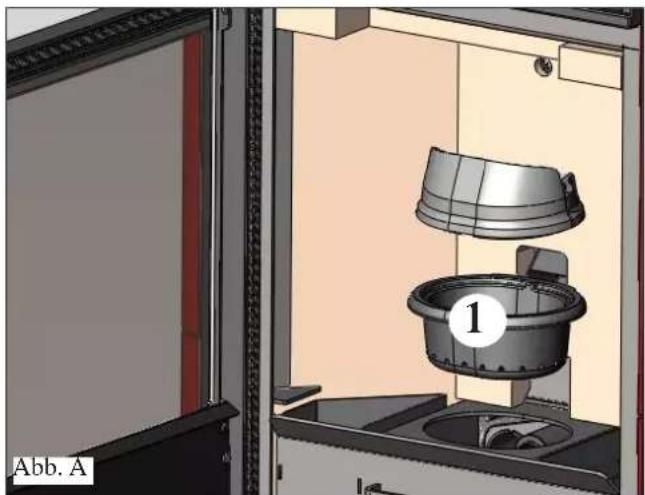

• Türklappe öffnen, Tiegel herausnehmen (1 - Abb. A) und die Rückstande in das Aschenfach leeren (2 - Abb. B).
• RÜCKSTÄNDE NICHT IN DEN PELLETS-BEHÄLTER KIPPEN.
• Aschenfach herausziehen (2 - Abb. B) und in einen nicht brennbaren Behälter leeren (die Asche könnte noch heiße Teile bzw. Glut enthalten).
• Den Brennraum, Boden und den Raum um den Tiegel, in dem Asche herabfällt, absaugen.
• Tiegel herausnehmen (1 -Abb. A) und mit dem beiliegenden Spachtel sauber kratzen, etwaige Verstopfungen der Öffnungen reinigen.
• Den Tiegelraum saugen, die Berührungsränder des Tiegels auf seiner Auflage reinigen.
  • Die (erkaltete Scheibe) ggf. reinigen

Keine heiße Asche ansaugen, dies schädigt den Staubsauger, es besteht Brandgefahr.

WÖCHENTLICHE WARTUNG

- Decke heraus ziehen (3 - Abb. C) und die Reste in den Aschekasten schütten (2 - Abb. B). Die Decke ist ein Verschleißteil, deshalb haftet Edilkamin nicht, wenn dieses Teil zu Bruch geht, insbesondere dann, wenn dies beim Herausziehen oder Einschieben geschieht.

MONATLICHE WARTUNG

Im Fall von Verbindung des Abgasrohr auf der Oberseite (siehe Seite 53), bitte die Kurve durch die Inspektionsöffnung reinigen (4 - Abb. D).

(Aufgabe des technischen Kundendienstes)

Maßnahmen:

• Allgemeine Innen- und Außenreinigung
- Sorgfältige Reinigung der Austauschrohre im Inneren des Luftautrittsgitters, das sich vorne an der Oberseite des Ofens befindet
- Sorgfältige Reinigung und Entkrustung des Tiegels und des entsprechenden Tiegelraums

- Reinigung des Pellets-Behälters und Absaugung des Bodens.

- Reinigung des Rauchabscheiders, mechanische Kontrolle des Spiels und der Befestigungen

- Reinigung des Rauchkanals (eventueller Austausch der Dichtung des Rauchabzugrohrs)

- Reinigung der Rauchleitung und der vertikalen Tauscherrohre, die sich hinter den Ablenkplatten im Inneren des Feuerraums befin den

- Reinigung des Raums des Rauchabzugventilators und des Druckschalters

- Kontrolle des Heizelements.

- Reinigung, Inspektion und Entkrustung des Raums des Zündwiderstands, eventueller Austausch desselben

- Reinigung/Überprüfung des Bedienfelds

- Sichtprüfung der Elektrokabel, der Anschlüsse und des Versorgungskabels

- Reinigung des Pellets-Behälters und Überprüfung des Spiels der Baugruppe Förderschnecke-Getriebemotor

- Überprüfung und evtl. Austausch des Röhrchens des Druckschalters

• Dichtung der Klappe austauschen

- Funktionsprüfung, Befüllung der Förderschnecke, Einschalten, 10-minütiger Betrieb und Abschalten

Wird der Ofen sehr häufig g benutzt, wird die Reinigung des Rauchabzugs alle 3 Monate empfohlen.

ACHTUNG!!!

Kommt es nach der normalen Reinigung zu einem FEHLERHAFTEN Zusammenbau des oberen Tiegels (A) (Abb. 1) mit dem unteren Tiegel (B) (Abb. 1) kann dies den korrekten Betrieb des Ofens beeinträchtigen.

Deshalb vor dem Einschalten des Ofens sicherstellen, dass die Tiegel korrekt wie gezeigt (Abb. 2) ohne Asche oder Brennstoffrückstände zusammengesetzt werden.

Wichtiger Hinweis: Reinigen Sie vor dem Gebrauch des Ofens die Brennschale. Andernfalls kann sich plötzlich Gas im Brennraum entzünden und bewirken, dass die Sichtscheibe der Tür platzt.

ANMERKUNG:

Die Schornsteine und die Rauchabzüge, an die die Festbrennstoff-Verbraucher angeschlossen sind, sind einmal im Jahr zu reinigen (prüfen, ob im eigenen Land eine entsprechende Regelung gilt).

Beim Unterlassen regelmäßiger Kontrollen und Reinigungen erhöht sich die Möglichkeit eines Schornsteinbrandes.

WICHTIG!!!

Falls ein Brand im Ofen, im Rauchgaskanal oder im Schornstein auftritt, folgendermaßen vorgehen:

- Stromversorgung trennen

- Versuchen, den Brand mit einem CO _2 -Löschgerät zu löschen - Feuerwehr rufen

NICHT VERSUCHEN, DAS FEUER MIT WASSER ZU LÖSCHEN!

Anschließend das Gerät von einem von Edilkamin zugelassenen Kundendienst und den Kamin von einem Fachtechniker überprüfen lassen.

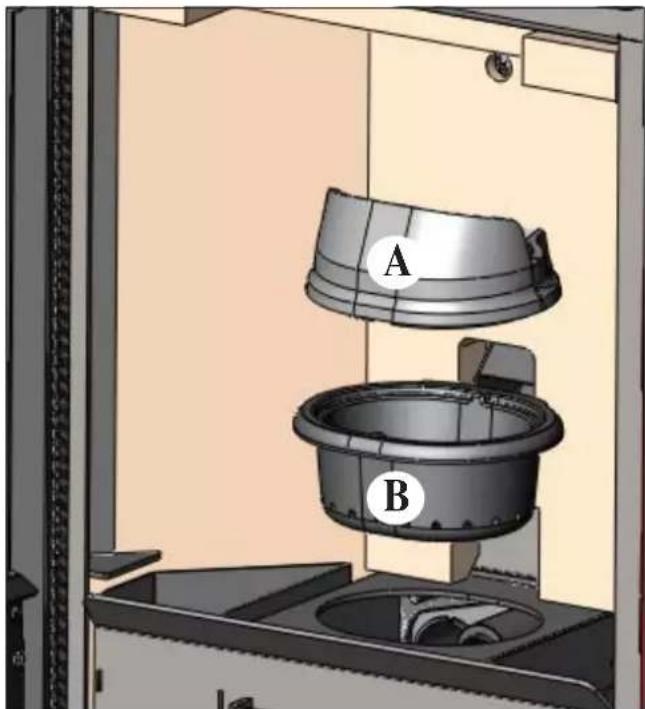

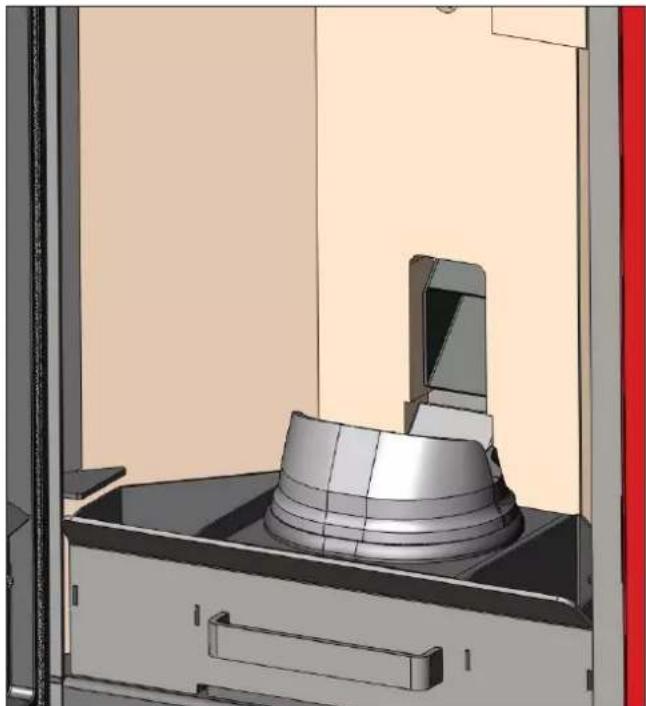

A B

Abb. 1

RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN

Im Störungsfall wird der Ofen automatisch gestoppt, indem das Abschaltverfahren durchgeführt wird und auf Display erscheint eine Aufschrift, die den Grund der Abschaltung angibt (siehe unten die verschiedenen Meldungen).

Während der Abschaltphase wegen Blockierung niemals den Netzstecker ziehen.

Kommt es zu einer Blockierung, muss der Ofen, bevor er wieder eingeschaltet werden kann, zunächst das

Abschaltverfahren durchführen (15 Minuten mit Tonsignal). Anschließend kann die Taste gedrückt werden.

Schalten Sie den Ofen nicht ein, bevor die Ursache für den Ausfall festgestellt und der Brenntiegel GEREINIGT/ENTLEERT wurde.

MELDUNGEN ETWAIGER URSACHEN FÜR DIE BLOCKIERUNG UND ANZEIGEN MOGLICHER GEGENMASSNAHMEN:

AL1 Stromausfall (kein Defekt des Ofens) (erfolgt, wenn mehr als 5 Sekunden lang die Netzspannung ausfällt). Der Ofen besitzt eine Stromausfall-Funktion. Wenn der Strom weniger als 5 Sekunden ausbleibt, schaltet sich der Ofen wieder ein und kehrt in die Funktion zurück, die vor dem Ausschalten aktiv war.

Wenn der Strom längere Zeit ausfällt, schaltet sich der Ofen in den Stromausfall-Alarm und geht in die Abkühlphase über. Im Folgenden eine Liste der verschiedenen Möglichkeiten:

Zustand des Ofens vor dem Stromausfall Dauer der	Unterbrechung unter 10" Dauer der Unterbrechung über 10"
OFF OFF OFF
VORBESCHICKUNG STROMAUSFALL STROMAUSFALL
EINSCHALTUNG STROMAUSFALL STROMAUSFALL
START START STAND-BY DANN ERNEUTES EINSCHALTEN
IN BETRIEB IN BETRIEB	STAND-BY DANN ERNEUTES EINSCHALTEN
ENDREINIGUNG ENDREINIGUNG	ENDREINIGUNG
STAND-BY	STAND-BY	STAND-BY
ALARM	ALARM	ALARM
ALARMSPEICHER	ALARMSPEICHER	ALARMSPEICHER

AL2 Rauchsonde defekt (tritt auf, wenn der Ofen die Sonde nicht mehr erkennt)

• Heizelement defekt
  • Heizelement nicht verbunden
  • Rauchtemperatur außerhalb des Messbereichs

AL3 Rauch zu heiß (tritt auf, wenn die Rauchtemperatur den Sicherheitswert übersteigt)

• Rauchabzug verstopft
• Fehlerhafte Installation
- Ofen verschmutzt
- Übermäßige Pellet-Beladung, Pellet-Einstellung kontrollieren (Technischer Kundendienst)

HINWEIS: Die Meldung „Rauch zu heiß“ erscheint, wenn die ERSTE Alarmstufe bei 250 °C erreicht wurde, woraufhin der Ofen moduliert, erst beim Erreichen von 270 °C schaltet sich der Ofen aus.

AL4 Rauchabsaugung defekt (tritt auf, wenn der Rauchabsaugmotor defekt ist)

• Rauchabsaugmotor blockiert
• Umdrehungssensor defekt
• Rauchabsaugmotor defekt
- Einsatz des Thermostats des Rauchabsaugungsmotors

AL5 Zünden fehlgeschlagen (tritt auf, wenn in der Zündungsphase die Rauchtemperatur den Mindestwert nicht erreicht)

• Möglicherweise Glühkerze defekt
• Tiegel verschmutzt oder zu viele Pellets
- Pellets aufgebraucht
- Das Sicherheitsthermostat der Pellets kontrollieren (automatisches Zurücksetzen)
• Rauchabzug verstopft

AL6 keine Pellets (tritt auf, wenn die Pellets aufgebraucht sind)

• Pellets im Behälter aufgebraucht
• Getriebemotor defekt
• Pelletszuleitung/-Förderschnecke verstopft
• Ungenügende Pellet-Beladung, Pellet-Einstellung kontrollieren

AL7 Thermische Sicherung (tritt auf, wenn das Sicherheitsthermostat, das mit dem Behälter verbunden ist, auslöst aufgrund eines Überhitzens des Pelletbehälters)

- Übermäßige Pellets-Beladung

AL8 fehlender Unterdruck (tritt auf, wenn der Sog in der Kaltluftzufuhrleitung nicht ausreicht)

• Kaltluftzuleitung verstopft
- Druckschalter defekt
- Silikonrohr verstopft

CHECKLISTE

Zusätzlich muss die technische Beschreibung vollständig gelesen werden.

Einbau und Inbetriebnahme

• Inbetriebnahme durch das zugelassene Servicecenter, das die Garantie ausgestellt hat
  • Belüftung des Raums
• Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens
  • Der Rauchabzug weist auf: höchstens 3 Kurven
  höchstens 2 Meter in der Waagerechten
• Schornsteinabschluss über dem Rückstrombereich
  • Die Abzugsrohre sind aus geeignetem Material (rostfreier Stahl empfohlen)
• Bei der Durchquerung von möglichem brennbaren Material (z. B. Holz) wurden alle Brandverhütungsmaßnahmen getroffen:

Gebrauch

• Die verwendeten Pellets sind von guter Qualität und nicht feucht.
- Der Tiegel und der Aschenraum sind sauber und richtig eingesetzt
• Die Tür ist gut geschlossen
• Der Tiegel ist gut in seinen Sitz eingesetzt

DARAN DENKEN, DEN TIEGEL VOR JEDEM ANZÜNDEN ABZUSAUGEN Im Fall von gescheiterter Zündung UNBEDINGT vor dem erneuten Start, den Tiegel leeren.

OPTIONAL

• FERNBEDIENUNG

- KIT MEHRFACH-RAUCHAUSLASS (bestehend aus einer 90°-Krümmung mit Inspektionsöffnung, 1 Ausgangsflansch und Schrauben).

ZUBEHÖR FÜR DIE REINIGUNG

GlassKamin

Für die Reinigung der Glaskeramikscheibe

Eimer des Aschensaugers

Für die Reinigung des Brennraums

Kære kunde

DE KLOK EN DE DATUM INSTELLEN

PROBEER NIET HET VUUR TE BLUSSEN MET WATER!
