MANUALE UTENTE H410MHVS R2.0 ASROCK

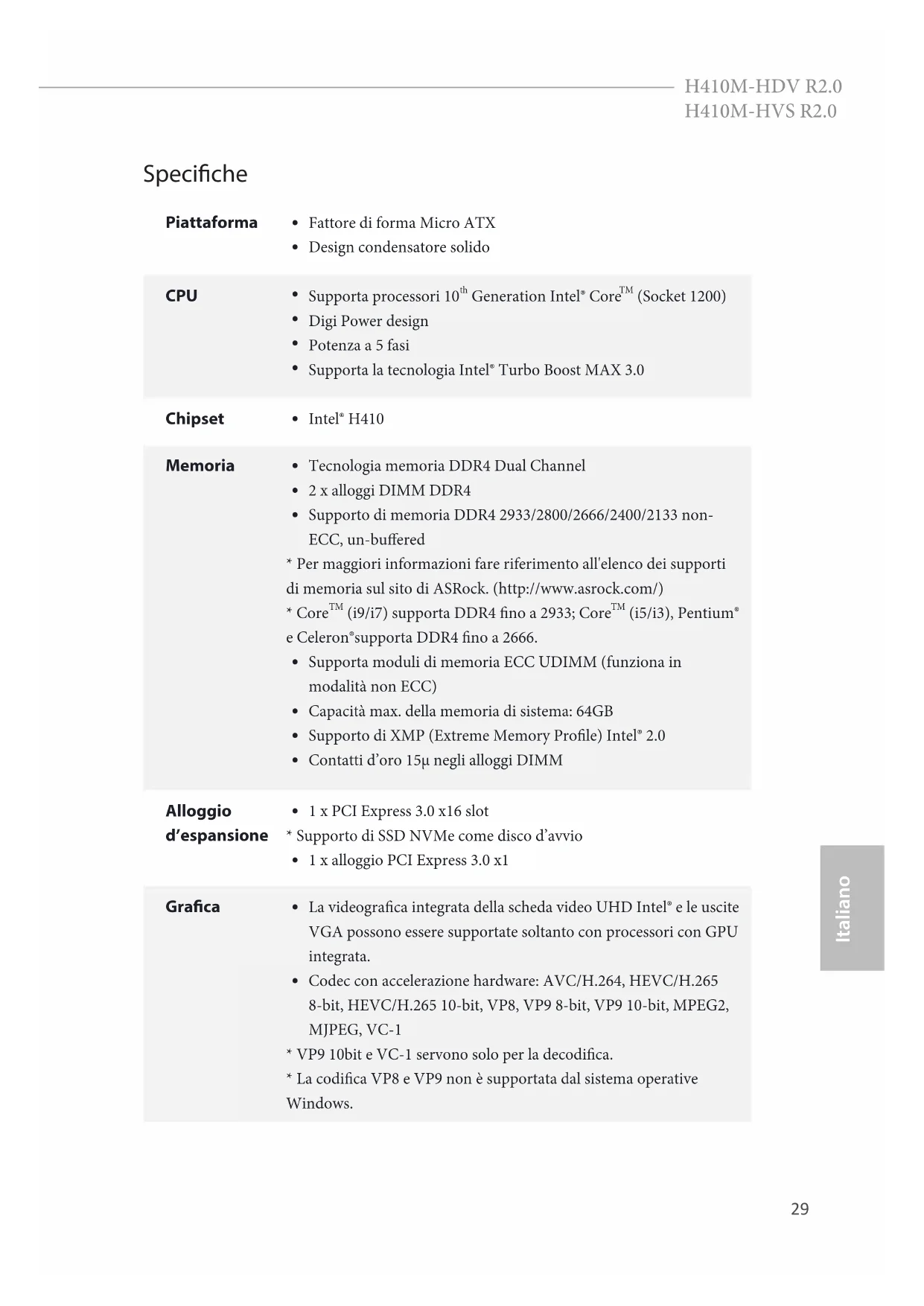

Fattore di forma Micro ATX

Design condensatore solido CPU

• Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC)

Capacità max. della memoria di sistema: 64GB

Supporto di XMP (Extreme Memory Prole) Intel® 2.0

Contatti d’oro 15μ negli alloggi DIMM Alloggio d’espansione

• Supporto di SSD NVMe come disco d’avvio

La videograca integrata della scheda video UHD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• VP9 10bit e VC-1 servono solo per la decodica.

• La codica VP8 e VP9 non è supportata dal sistema operative Windows.30 Italiano

Graca, multimedialità e calcolo: Microso DirectX 12, OpenGL 4.5, Graca integrate Intel®, Sincronizzazione video Intel® Quick, Graca ibrida/commutabile, OpenCL 2.1

Visualizzazione e sicurezza dei contenuti: Rec. 2020 (Ampia gamma di colori), Microso PlayReady 3.0, Protezione dei contenuti Intel® SGX, UHD/HDR Blu-ray Disc H410M-HDV R2.0:

Tre opzioni di output graco: D-Sub, DVI-D e HDMI

Supporta HDMI 1.4 con risoluzione massima no a 4K x 2K (4096 x 2160) a 30Hz

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI 1.4 (è necessario un monitor compatibile HDMI)

Supporto di HDCP 2.3 con le porte DVI-D e HDMI 1.4

Supporto riproduzione 4K Ultra HD (UHD) sulla porta HDMI 1.4 H410M-HVS R2.0:

Doppia uscita graca: Supporto di porte HDMI e D-Sub tramite controller display indipendenti

Supporta HDMI 1.4 con risoluzione massima no a 4K x 2K (4096 x 2160) a 30Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI 1.4 (è necessario un monitor compatibile HDMI)

Supporta HDCP 2.3 con porta HDMI 1.4

Supporto riproduzione 4K Ultra HD (UHD) sulla porta HDMI 1.4 Audio

Supporta protezione da sovratensione LAN

Supporta protezione da fulmini/scariche elettrostatiche

4 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)

2 x porte USB 3.2 Gen1 (supporto protezione da scariche elettrostatiche)

Connettori audio HD: Ingresso linea / altoparlante frontale / microfono H410M-HDV R2.0:

1 x porta HDMI Archivia- zione

4 x connettori SATA3 6.0 Gb/s supportano NCQ, AHCI e Hot Plug Connettore

1 x connettore SPI TPM

1 x collegamento altoparlante e intrusione telaio

1 x connettore ventola CPU (4-pin)

• Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

1 x connettore ventola chassis/ventola pompa dell’acqua (4 pin) (Controllo intelligente della velocità della ventola)

• La ventola Chassis/ventola pompa dell’acqua supporta ventole di sistemi di rareddamento ad acqua di potenza massima di 2A (24W).

• CHA_FAN1WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

1 x connettore alimentazione ATX 24 pin

1 x connettore alimentazione 12 V 8-pin

1 x connettore audio pannello frontale

1 x connettore USB 2.0 (supporto di 2 porte USB 2.0) (supporto protezione da scariche elettrostatiche)

1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche)
