使用説明書 H410MHVS R2.0 ASROCK

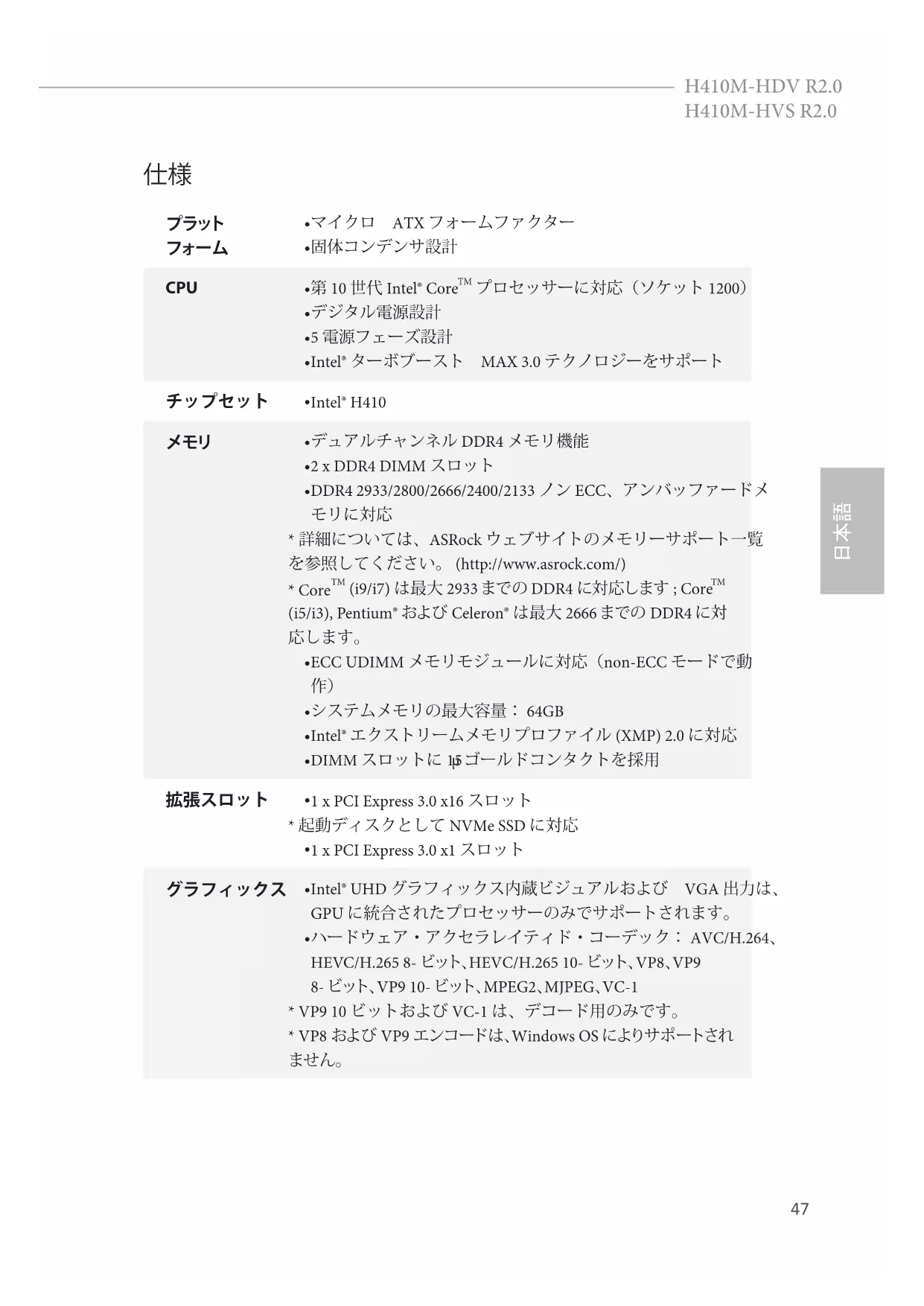

プロセッサーに対応（ソケット 1200）

Intel® ターボブースト MAX 3.0 テクノロジーをサポート

デュアルチャンネル DDR4 メモリ機能

DDR4 2933/2800/2666/2400/2133 ノン ECC、アンバッファードメ

• 詳細については、ASRock ウェブサイトのメモリーサポート一覧 を参照してください。 (http://www.asrock.com/)

(i9/i7) は最大 2933 までの DDR4 に対応します ; Core

(i5/i3), Pentium® および Celeron® は最大 2666 までの DDR4 に対

ECC UDIMM メモリモジュールに対応（non-ECC モードで動

Intel® エクストリームメモリプロファイル (XMP) 2.0 に対応

1 x PCI Express 3.0 x16 スロット

• 起動ディスクとして NVMe SSD に対応

1 x PCI Express 3.0 x1 スロット

Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、 GPU に統合されたプロセッサーのみでサポートされます。

ハードウェア・アクセラレイティド・コーデック： AVC/H.264、 HEVC/H.265 8- ビット、HEVC/H.265 10- ビット、VP8、VP9

8- ビット、VP9 10- ビット、MPEG2、MJPEG、VC-1

• VP9 10 ビットおよび VC-1 は、デコード用のみです。

• VP8 および VP9 エンコードは、Windows OS によりサポートされ ません。48

グラフィック、メディアおよびコンピュート： Microso DirectX 12、OpenGL 4.5、インテル ® ビルトイン・ビジュアル、 インテル ® クイック・シンク・ビデオ、ハイブリッド / スイッチャブル・グラフィックス、OpenCL 2.1

ディスプレイおよびコンテンツのセキュリティ： Rec. 2020 (Wide Color Gamut)、Microso PlayReady 3.0、インテル ® SGX コンテ ンツ保護、UHD/HDR Blu-ray ディスク H410M-HDV R2.0:

3 つのグラフィックス出力オプション： D-Sub、DVI-D、HDMI

• 最大 2 台のディスプレイを同時に対応します

HDMI 1.4 テクノロジーに対応、最大解像度 4K x 2K (4096x2160) @ 30Hz

DVI-D に対応、最大解像度 1920x1200 @60Hz

D-Sub に対応、最大解像度 1920x1200 @60Hz

HDMI 1.4 ポートでオートリップシンク、ディープカラー (12bpc)、 xvYCC、および、HBR（高ビットレートオーディオ）に対応（HDMI 対応モニターが必要です）

DVI-D ポートと HDMI 1.4 ポートで HDCP 2.3 に対応

HDMI 1.4 ポートで 4K Ultra HD (UHD) 再生に対応 H410M-HVS R2.0:

デュアルグラフィックス出力： 独立したディスプレイコントロー ラーで HDMI ポートと D-Sub ポートに対応

HDMI 1.4 テクノロジーに対応、最大解像度 4K x 2K (4096x2160) @ 30Hz

D-Sub に対応、最大解像度 1920x1200 @60Hz

HDMI 1.4 ポートでオートリップシンク、ディープカラー (12bpc)、 xvYCC、および、HBR（高ビットレートオーディオ）に対応（HDMI 対応モニターが必要です）

HDMI 1.4 ポートで HDCP 2.3 に対応

HDMI 1.4 ポートで 4K Ultra HD (UHD) 再生に対応

7.1 CH HD オーディオ (Realtek ALC887/897 Audio Codec)

ギガビット LAN 10/100/1000 Mb/s

Wake-On-LAN（ウェイク オン ラン）に対応

雷 / 静電気放電 (ESD) 保護に対応

エネルギー効率のよいイーサネット 802.3az をサポート

1 x PS/2 マウス / キーボードポート

4 x USB 2.0 ポート（静電気放電 (ESD) 保護に対応）

2 x USB 3.2 Gen1 ポート（静電気放電 (ESD) 保護に対応）

LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LEDと SPEED LED）

HD オーディオジャック： ラインイン / フロントスピーカー /

1 x HDMI ポート H410M-HVS R2.0:

4 x SATA3 6.0 Gb/s コネクタ、NCQ、AHCI、および、ホットプラグ

1 x シャーシイントルージョンとスピーカーヘッダー

1 x CPU ファンコネクタ（4 ピン）

• CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対

1 x シャーシ / ウォーターポンプファンコネクタ（4 ピン）（スマー

• シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウ ォータークーラーに対応します。

• CHA_FAN1/WP は 3 ピンまたは 4 ピンファンが使用されている かどうかを自動検出できます。

1 x 24 ピン ATX 電源コネクタ

1 x USB 2.0 ヘッダー（2 つの USB 2.0 ポートに対応）（静電気放 電 (ESD) 保護に対応）

1 x USB 3.2 Gen1 ヘッダー（2 つの USB 3.2 Gen1 ポートに対応） （静電気放電 (ESD) 保護に対応）

支援 Intel® Turbo Boost MAX 3.0 技術
