사용 설명서 H410MHVS R2.0 ASROCK

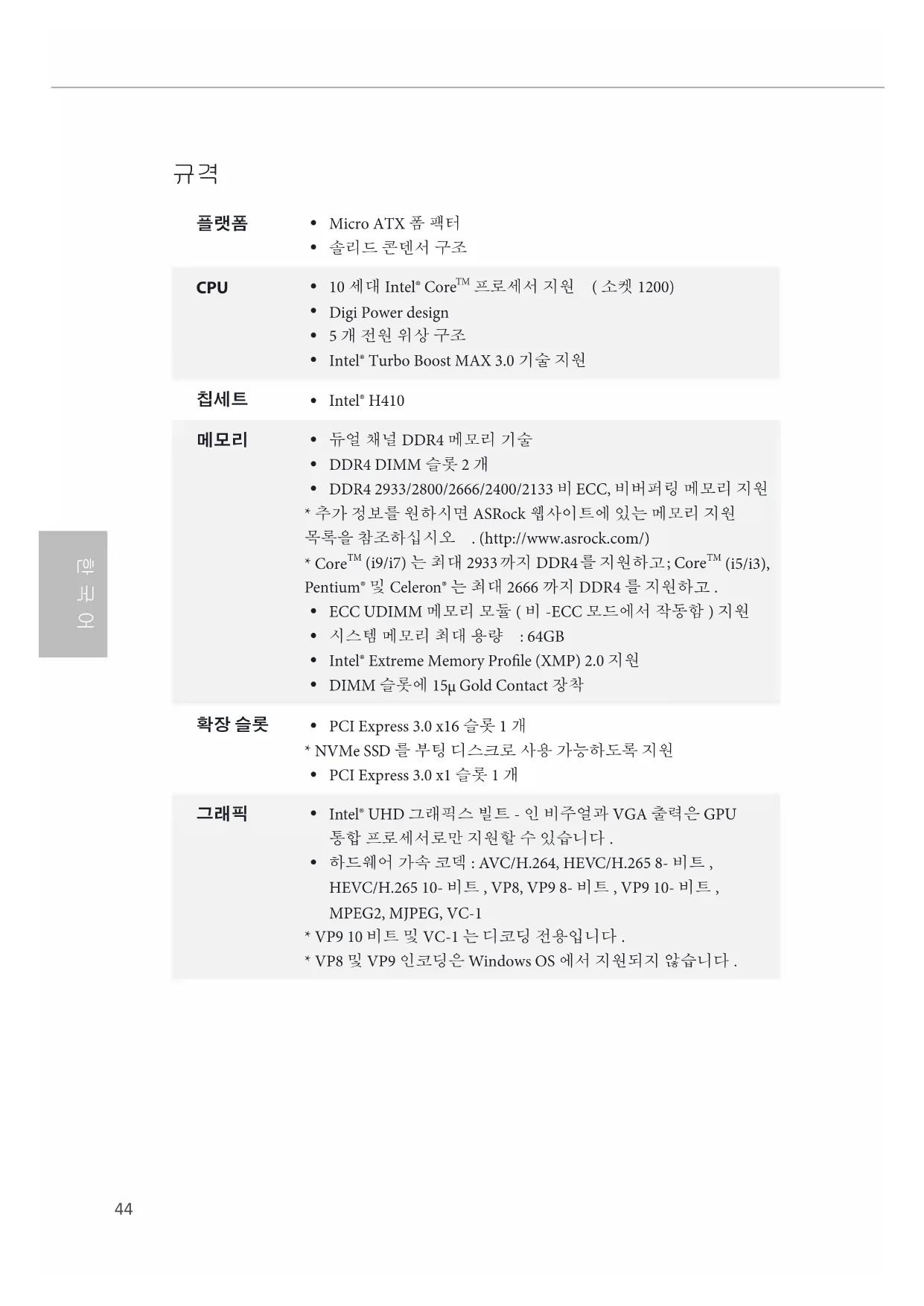

Intel® Turbo Boost MAX 3.0 기술 지원

DDR4 2933/2800/2666/2400/2133 비 ECC, 비버퍼링 메모리 지원

• 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)

(i9/i7) 는 최대 2933까지 DDR4를 지원하고; Core

(i5/i3), Pentium® 및 Celeron® 는 최대 2666 까지 DDR4 를 지원하고 .

ECC UDIMM 메모리 모듈 ( 비 -ECC 모드에서 작동함 ) 지원

시스템 메모리 최대 용량 : 64GB

PCI Express 3.0 x16 슬롯 1 개

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

PCI Express 3.0 x1 슬롯 1 개

Intel® UHD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

하드웨어 가속 코덱 : AVC/H.264, HEVC/H.265 8- 비트 , HEVC/H.265 10- 비트 , VP8, VP9 8- 비트 , VP9 10- 비트 ,

• VP9 10 비트 및 VC-1 는 디코딩 전용입니다 .

• VP8 및 VP9 인코딩은 Windows OS 에서 지원되지 않습니다 .45

그래픽 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI

• 최대 2 개의 디스플레이를 동시에 지원

HDMI 1.4 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 30Hz)

DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 1.4 포트 포함 ) 지원 (HDMI 호환 모니터 필요 )

DVI-D 및 HDMI 1.4 포트를 이용한 HDCP 2.3 지원

HDMI 1.4 포트를 이용한 4K Ultra HD(UHD) 재생 지원 H410M-HVS R2.0:

이중 그래픽 출력 : 독립적 디스플레이 컨트롤러로 HDMI 및 D-Sub 포트 지원

HDMI 1.4 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 30Hz)

D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 1.4 포트 포함 ) 지원 (HDMI 호환 모니터 필요 )

HDMI 2.3 포트를 이용한 HDCP 1.4 지원

HDMI 1.4 포트를 이용한 4K Ultra HD(UHD) 재생 지원

7.1 CH HD 오디오 (Realtek ALC887/897 오디오 코덱 )

PS/2 마우스 / 키보드 포트 1 개

USB 4 포트 2 개 (ESD 보호 지원 )

USB 3.2 Gen1 포트 2 개 (ESD 보호 지원 )

LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

HD 오디오 잭 : 라인 입력 / 전면 스피커 / 마이크 H410M-HDV R2.0:

HDMI 포트 1 개 H410M-HVS R2.0:

SATA3 6.0 Gb/s 커넥터 4 개 , NCQ, AHCI 및 “핫 플러그”

CPU 팬 커넥터 (4 핀 ) 1 개

• CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을

섀시 / 워터 펌프 팬 커넥터 (4 핀 ) 1 개 ( 스마트 팬 속도 제어 )

• 섀시 / 워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 쿨러

• 3 핀 또는 4 핀 팬이 사용 중인 경우 , CHA_FAN1/WP 가 자동으로 감지할 수 있습니다 .

USB 2.0 헤더 1 개 (USB 2.0 포트 2 개 지원 ) (ESD 보호 지원 )

USB 3.2 Gen1 헤더 1 개 (USB 3.2 Gen1 포트 2 개 지원 ) (ESD
