РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H410MHVS R2.0 ASROCK

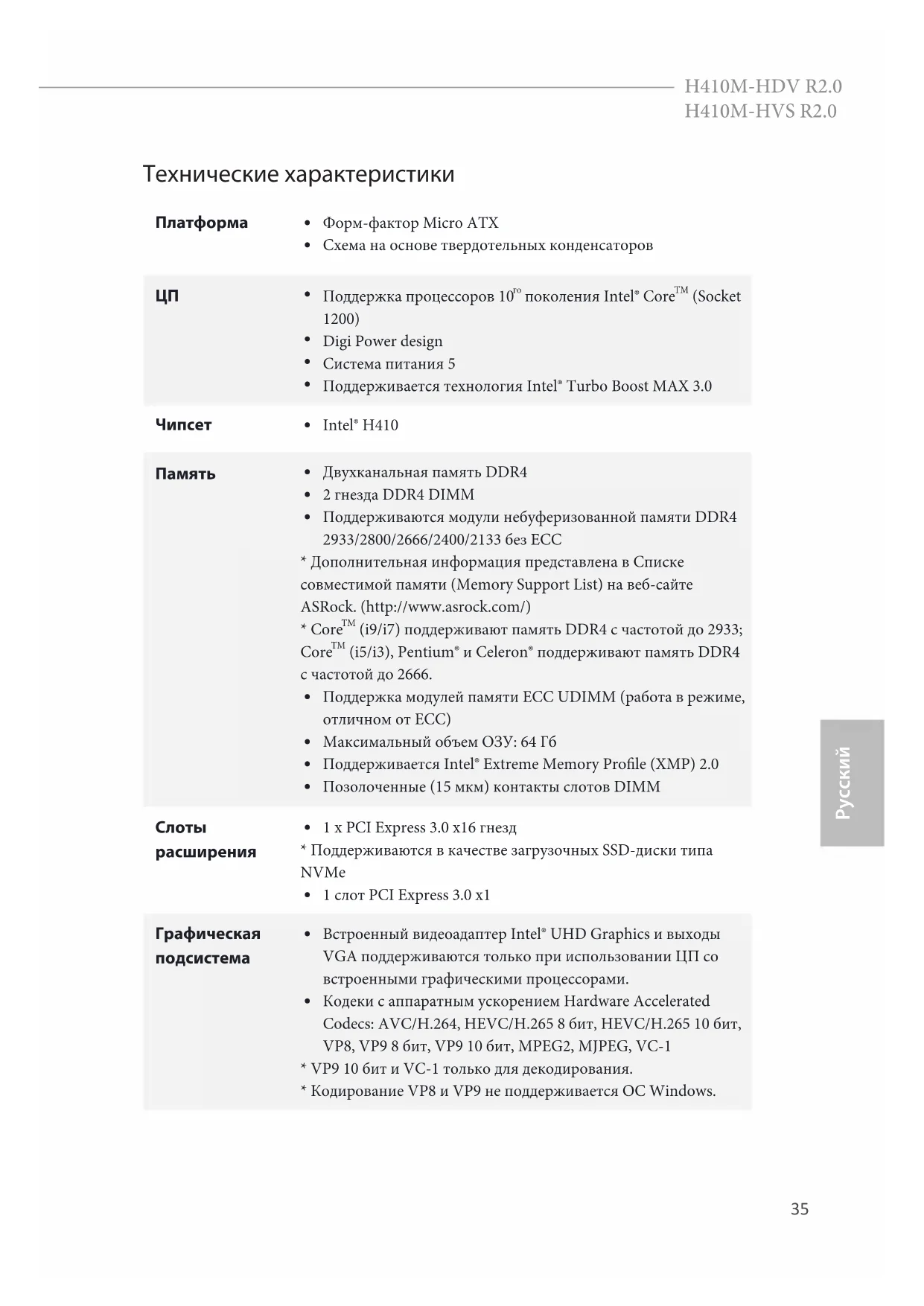

Технические характеристики

Схема на основе твердотельных конденсаторов

Поддержка процессоров 10

поколения Intel® Core

Поддерживается технология Intel® Turbo Boost MAX 3.0

Двухканальная память DDR4

Поддерживаются модули небуферизованной памяти DDR4 2933/2800/2666/2400/2133 без ECC

• Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб-сайте ASRock. (http://www.asrock.com/)

(i9/i7) поддерживают память DDR4 с частотой до 2933; Core

(i5/i3), Pentium® и Celeron® поддерживают память DDR4 с частотой до 2666.

Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ЕСС)

Максимальный объем ОЗУ: 64 Гб

Поддерживается Intel® Extreme Memory Prole (XMP) 2.0

Позолоченные (15мкм) контакты слотов DIMM

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe

1 слот PCI Express 3.0 x1 Графическая

Встроенный видеоадаптер Intel® UHD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.

• VP9 10 бит и VC-1 только для декодирования.

• Кодирование VP8 и VP9 не поддерживается ОС Windows.36

Графика, мультимедиа и вычисления: Microso DirectX 12, OpenGL 4.5, Встроенные визуальные элементы Intel®, Intel® Quick Sync Video, Гибридная / переключаемая графика, OpenCL 2.1

Отображение и безопасность содержания: Rec. 2020 (широкая цветовая гамма), Microso PlayReady 3.0, Защита содержания Intel® SGX, Диск UHD/HDR Blu-ray H410M-HDV R2.0:

Три видеовыхода: D-Sub, DVI-D и HDMI

• Поддерживается вывод одновременно на 2 монитора

Поддержка HDMI 1.4 с максимальным разрешением до 4K × 2K (4096x2160) при 30 Гц

Поддерживается DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI 1.4 (требуется соответствующий HDMI-монитор)

Поддержка функции HDCP 2.3 через порты DVI-D и HDMI

Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порт HDMI 1.4 H410M-HVS R2.0:

Два графических выхода: Поддержка портов HDMI и D-Sub независимыми контроллерами дисплея

Поддержка HDMI 1.4 с максимальным разрешением до 4K × 2K (4096x2160) при 30 Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI 1.4 (требуется соответствующий HDMI-монитор)

Поддерживается HDCP 2.3 через порт HDMI 1.4.

Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порт HDMI 1.4

7.1-канальный звук высокой четкости (аудиокодек Realtek ALC887/897)

Защита от перепадов напряжения в электрической сети LAN

Поддерживается пробуждение по ЛВС37

Молниезащита и защита от электростатических разрядов

Поддерживается Energy Ecient Ethernet 802.3az

Поддерживается PXE Тыловые порты ввода-вывода

1 порт PS/2 для мыши/клавиатуры

4 порта USB 2.0 (с защитой от электростатических разрядов)

2 портов USB 3.2 Gen1 (с защитой от электростатических

1 порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость»)

Разъемы HD Audio: линейный вход / фронтальные АС /

1 порт HDMI Запоминающие

4 порта SATA3 6,0 Гбит/с, поддерживаются NCQ, AHCI и «горячая» замена

1 колодка с разъемами датчика вскрытия корпуса и

1 разъем для вентилятора охлаждения ЦП, 4-контактный

• Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

1 разъем для корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)

• Разъем для корпуса корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2А (24Вт).

• Для разъемов CHA_FAN1/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

1 разъем питания АТХ, 24-контактный

1 разъем питания 12 В, 8-контактный

1 аудиоразъем для передней панели

1 колодка USB 2.0 (2 порта USB 2.0 с защитой от электростатических разрядов)

1 колодка USB 3.2 Gen1 (2 порта USB 3.2 Gen1) (с защитой от электростатических разрядов) Операционные
