Marque : ASROCK

Modèle : H410MHVS R2.0

Catégorie : Carte mère

Caractéristiques techniques Carte mère ASROCK H410MHVS R2.0, format Micro ATX, compatible avec processeurs Intel de 10ème génération.
Socket Socket LGA 1200
Chipset Intel H410
RAM 2 x DIMM, jusqu'à 64 Go, DDR4, 2400/2666 MHz
Slots d'extension 1 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
Stockage 4 x SATA3, 1 x M.2 (PCIe Gen3 x4/SATA3)
Connectivité 1 x LAN, 6 x USB 3.2 Gen1, 2 x USB 2.0
Audio Codec audio Realtek ALC892, 7.1 canaux
Utilisation Idéale pour des configurations bureautiques et multimédia, compatible avec Windows et Linux.
Maintenance et réparation Vérifier régulièrement les mises à jour du BIOS et des pilotes, nettoyage des composants internes recommandé.
Sécurité Supporte les fonctionnalités de sécurité Intel, telles que Intel Secure Boot.
Informations générales Garantie constructeur de 3 ans, documentation incluse dans l'emballage.

FOIRE AUX QUESTIONS - H410MHVS R2.0 ASROCK

Quels types de processeurs sont compatibles avec la carte mère ASROCK H410MHVS R2.0 ?
La carte mère ASROCK H410MHVS R2.0 est compatible avec les processeurs Intel de 10ème génération utilisant le socket LGA 1200.
Quelle est la capacité maximale de RAM supportée par la carte mère ?
La carte mère ASROCK H410MHVS R2.0 supporte jusqu'à 64 Go de RAM DDR4.
Comment mettre à jour le BIOS de la carte mère ASROCK H410MHVS R2.0 ?
Pour mettre à jour le BIOS, téléchargez la dernière version depuis le site officiel d'ASROCK, copiez-la sur une clé USB, puis accédez au BIOS au démarrage et utilisez l'option 'Instant Flash' pour installer la mise à jour.
Quels sont les ports d'extension disponibles sur la carte mère ?
La ASROCK H410MHVS R2.0 dispose d'un port PCIe x16 et d'un port PCIe x1 pour des cartes d'extension supplémentaires.
Comment résoudre un problème de démarrage avec la carte mère ?
Vérifiez que tous les câbles sont correctement connectés, que la RAM est bien installée et qu'il n'y a pas de court-circuit. Vous pouvez aussi essayer de démarrer avec un seul module de RAM.
La carte mère supporte-t-elle le stockage M.2 ?
Oui, la carte mère ASROCK H410MHVS R2.0 dispose d'un slot M.2 pour SSD NVMe.
Comment configurer le RAID sur la carte mère ASROCK H410MHVS R2.0 ?
Pour configurer le RAID, accédez à l'interface de configuration RAID au démarrage, sélectionnez les disques que vous souhaitez inclure et suivez les instructions pour créer le volume RAID.
Quels sont les ports USB disponibles sur la carte mère ?
La ASROCK H410MHVS R2.0 dispose de plusieurs ports USB 3.2 Gen1 et USB 2.0 à l'arrière, ainsi que des en-têtes USB internes pour des connexions supplémentaires.

Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice H410MHVS R2.0 - ASROCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H410MHVS R2.0 de la marque ASROCK.

MODE D'EMPLOI H410MHVS R2.0 ASROCK

SPI_DQ3 +3.3V SPI_DQ2 SPI_CS0 Dummy CLK

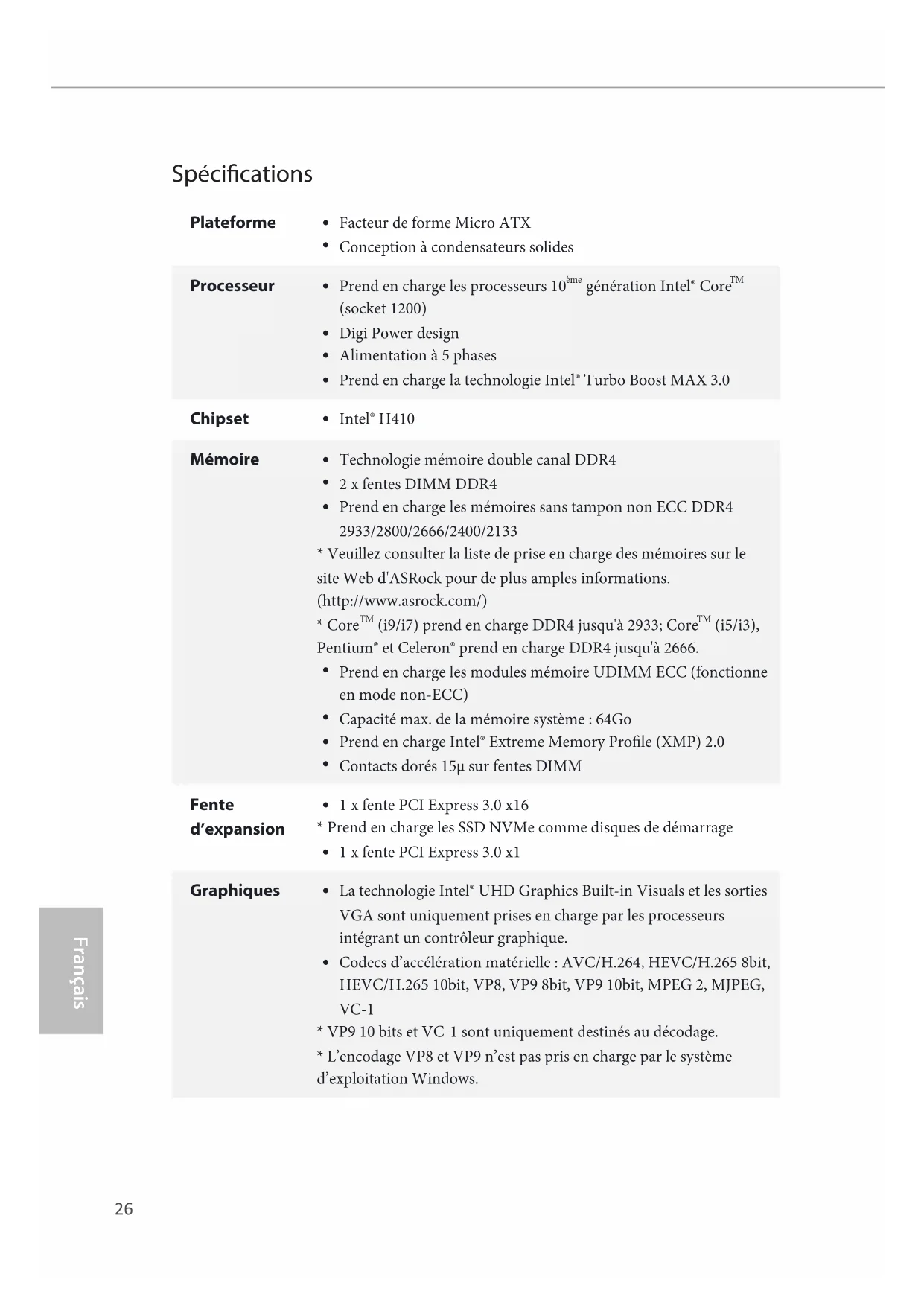

Facteur de forme Micro ATX

Conception à condensateurs solides Processeur

Prend en charge les processeurs 10 ème génération Intel® Core

Alimentation à 5 phases

  • Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)

(i9/i7) prend en charge DDR4 jusqu'à 2933; Core

(i5/i3), Pentium® et Celeron® prend en charge DDR4 jusqu'à 2666.

Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC)

Capacité max. de la mémoire système : 64Go

Contacts dorés 15μ sur fentes DIMM Fente d’expansion

  • Prend en charge les SSD NVMe comme disques de démarrage

La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

  • VP9 10 bits et VC-1 sont uniquement destinés au décodage.
  • L’encodage VP8 et VP9 n’est pas pris en charge par le système d’exploitation Windows.27

Achage et sécurité du contenu : Rec. 2020 (large gamme de couleurs), Microso PlayReady 3.0, protection de contenu Intel® SGX, disque Blu-ray UHD/HDR H410M-HDV R2.0:

Trois options de sortie graphique : D-Sub, DVI-D et HDMI

  • Prend en charge jusqu'à 2 écrans simultanément

Prend en charge la technologie HDMI 1.4 avec résolution maximale de 4K x 2K (4096x2160) @ 30Hz

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI

1.4 (un écran compatible HDMI est requis)

Prend en charge la lecture 4K Ultra HD (UHD) avec le port HDMI 1.4 H410M-HVS R2.0:

Double sortie graphique: Prend en charge les ports D-Sub et HDMI via contrôleurs d’achage indépendants

Prend en charge la technologie HDMI 1.4 avec résolution maximale de 4K x 2K (4096x2160) @ 30Hz

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI

1.4 (un écran compatible HDMI est requis)

Prend en charge la lecture 4K Ultra HD (UHD) avec le port HDMI 1.4 Audio

Prend en charge la protection contre les surtensions Réseau

Prend en charge la fonction Wake-On-LAN28 Français

Prend en charge la protection contre la foudre/les décharges électrostatiques

Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

Prend en charge PXE Connectique du panneau arrière

4 x ports USB 2.0 (Protection contre les décharges électrostatiques)

2 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone H410M-HDV R2.0:

4 x connecteurs SATA3 6,0 Go/s, compatibles avec les fonctions NCQ, AHCI et «Hot Plug» Connecteur

1 x prise DEL d’alimentation et emplacement sur châssis

1 x connecteur pour ventilateur de CPU (4 broches)

  • Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

  • Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).
  • CHA_FAN1/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur d’alimentation 12V 8 broches

1 x connecteur audio panneau frontal

1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)

1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques) Système d’exploitation
