MANUALE UTENTE SPP 400 FT T.I.P.

Dichiarazione di conformità CE La ditta T.I.P. GmbH Technische Industrie Produkte sita in Siemensstr. 17, D-74915 a Waibstadt, dichiara sotto la propria responsabilità, che i prodotti sotto indicati sono costruiti in conformità con le direttive EU in vigore e loro successive modifiche:

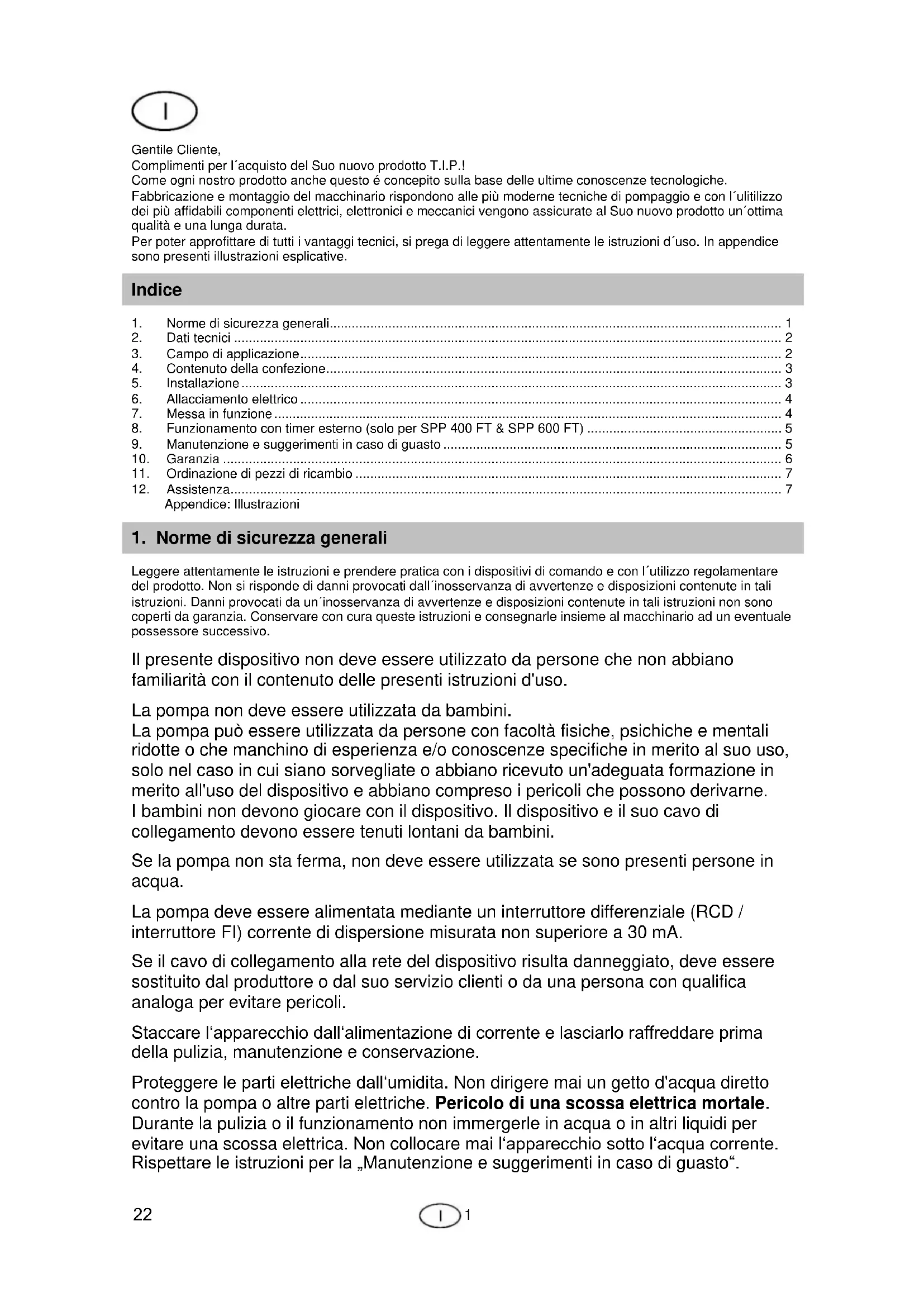

1. Norme di sicurezza generali

Leggere attentamente le istruzioni e prendere pratica con i dispositivi di comando e con l´utilizzo regolamentare del prodotto. Non si risponde di danni provocati dall´inosservanza di avvertenze e disposizioni contenute in tali istruzioni. Danni provocati da un´inosservanza di avvertenze e disposizioni contenute in tali istruzioni non sono coperti da garanzia. Conservare con cura queste istruzioni e consegnarle insieme al macchinario ad un eventuale possessore successivo. Il presente dispositivo non deve essere utilizzato da persone che non abbiano familiarità con il contenuto delle presenti istruzioni d'uso. La pompa non deve essere utilizzata da bambini. La pompa può essere utilizzata da persone con facoltà fisiche, psichiche e mentali ridotte o che manchino di esperienza e/o conoscenze specifiche in merito al suo uso, solo nel caso in cui siano sorvegliate o abbiano ricevuto un'adeguata formazione in merito all'uso del dispositivo e abbiano compreso i pericoli che possono derivarne. I bambini non devono giocare con il dispositivo. Il dispositivo e il suo cavo di collegamento devono essere tenuti lontani da bambini. Se la pompa non sta ferma, non deve essere utilizzata se sono presenti persone in acqua. La pompa deve essere alimentata mediante un interruttore differenziale (RCD / interruttore FI) corrente di dispersione misurata non superiore a 30 mA. Se il cavo di collegamento alla rete del dispositivo risulta danneggiato, deve essere sostituito dal produttore o dal suo servizio clienti o da una persona con qualifica analoga per evitare pericoli. Staccare l‘apparecchio dall‘alimentazione di corrente e lasciarlo raffreddare prima della pulizia, manutenzione e conservazione. Proteggere le parti elettriche dall‘umidita. Non dirigere mai un getto d'acqua diretto contro la pompa o altre parti elettriche. Pericolo di una scossa elettrica mortale. Durante la pulizia o il funzionamento non immergerle in acqua o in altri liquidi per evitare una scossa elettrica. Non collocare mai l‘apparecchio sotto l‘acqua corrente. Rispettare le istruzioni per la „Manutenzione e suggerimenti in caso di guasto“.

Si prega di prestare attenzione alle seguenti indicazioni e avvertenze con i seguenti simboli:

Un´inosservanza di quest’avvertenza può essere pericolosa e provocare danni a persone e/o cose.

L’inosservanza di tali istruzioni può essere causa di scariche elettriche con possibili danni a cose e/o persone.

Controllare che il macchinario non abbia subìto danni durante il trasporto. In caso di danno informare immediatamente il rivenditore - al piú tardi entro 8 giorni dalla data d´acquisto.

Pressione massima 0,85 bar 0,9 bar 1,2 bar Prevalenza massima (H max

8,5 m 9 m 12 m Altezza massima di auto adescamento 8 m 8 m 8 m Raccomandato altezza massima di auto adescamento 4 m 4 m 4 m Grandezza massima d’impurità pompabili 2 mm 2 mm 2 mm Minima temperatura ambiente 5 °C 5 °C 5 °C Massima temperatura ambiente 40 °C 40 °C 40 °C Temperatura minima del liquido pompato 2 °C 2 °C 2 °C Temperatura massima del liquido pompato (T max

35 °C 35 °C 35 °C Max. numero di accensioni in un´ora 40, regolarmente distribuite 40, regolarmente distribuite 40, regolarmente distribuite Lunghezza del cavo di alimentazione 1,5 m 1,5 m 1,5 m Modello del cavo di collegamento H05RN-F H05RN-F H05RN-F Peso (netto) 4,5 kg 5,4 kg 5,8 kg Livello di potenza sonora garantito (L

Le prestazioni massime indicate corrispondono alla condizione di attacco di mandata e di aspirazione liberi e non ridotti. Secondo la norma EN 12639 della classificazione delle emissioni acustiche. Metodo di misurazione secondo la norma EN ISO 3744.

3. Campo di applicazione

Pompa per piscine da giardino T.I.P. sono efficientissime elettropompe per l'utilizzo in acqua pulita fino a una temperatura massima di 35°C. Questi prodotti di alta qualità dalle convincenti prestazioni sono concepiti per l'impiego nell'acqua delle piscine. L'apparecchio non è adatto per essere impiegato e per essere montato nella rete idrica pubblica. L'installazione della pompa è ammessa esclusivamente se la piscina o lo stagno presenta i seguenti standard: DIN VDE 0100 702/11.82. Si prega di informarsi presso un elettricista se la pompa in questione gode di tali caratteristiche. Pompa per piscine è idoneo per uso privato in ambiente domestico e non per utilizzo commerciale/industriale

Non utilizzate la pompa in zone a rischio di esplosione o nelle vicinanze di liquidi e gas facilmente infiammabili.

Non utilizzare la pompa in acqua salata, feci, liquidi infiammabili, corrosivi esplosivi e comunque pericolosi. Il liquido pompato non deve superare i limiti massimi e minimi di temperatura indicati.

4. Contenuto della confezione

Nella confezione è incluso: Una pompa con prefiltro e cavo di collegamento integrato, un timer (solo per SPP 400 FT & SPP 600 FT), due raccordi di collegamento, cavo di alimentazione, manuale d’uso. Controllare l’integrità della confezione. Ulteriori accessori sono disponibili su richiesta (vedi i capitoli „Installazione“, e „Ordine pezzi di ricambio“). Se possibile conservare l’imballaggio fino alla scadenza della garanzia. Smaltire il materiale dell’imballaggio nel rispetto dell’ambiente.

5.1. Installazione: indicazioni generali

Durante il processo di installazione assicurarsi che il macchinario non sia collegato alla corrrente elettrica.

Posizionare la pompa in un luogo asciutto, la cui temperatura non superi comunque i 40 °C e non sia inferiore a 5 °C. La pompa e tutti i punti di raccordo delle tubature devono essere protetti dal gelo e dagli agenti atmosferici.

Durante l´installazione del macchinario assicurarsi che il motore sia sufficientemente ventilato.

Tutte le condotte di collegamento devono essere assolutamente ermetiche; in caso contrario le prestazioni della pompa sarebbero compromesse e potrebbero conseguirne danni notevoli. Stagnare quindi tra loro le parti filettate dei condotti e il collegamneto con la pompa con nastro di teflon. Solo l´utilizzo di materiale isolante come il nastro di teflon, assicura che il montaggio sia a tenuta d´aria. Evitare di avvitare le parti tra loro con forza eccessiva o forzature che potrebbero provocare danni. Durante la posa dei condotti di collegamento prestare attenzione che nessun peso, oscillazione o tensione agiscano sulla pompa. I condotti di collegamento inoltre non devono presentare alcuna piega o inclinazione. Si prega di prestare attenzione anche a tutte le illustrazioni esplicative collocate in appendice al termine delle istruzioni d´uso. I numeri e le altre indicazioni tra parentesi contenuti nelle esposizioni che seguono si riferiscono alle sopraddette illustrazioni. 5.2. Installazione dei condotti di aspirazione

A capo delle condotti di aspirazione devono essere disposti una valvola antiriflusso con un filtro di aspirazione.

Utilizzare una conduttura di aspirazione, dello stesso diametro dell´attacco di aspirazione (1) della pompa. L´entrata della conduttura di aspirazione deve essere provvista di una valvola antiriflusso con un filtro di aspirazione. Il filtro trattiene eventuali impuritá presenti nell´acqua che possono intasare o danneggiare la pompa o il sistema di trasmissione. La valvola antiriflusso impedisce l´abbassamento di pressione dopo lo spegnimento della pompa. Inoltre facilita lo spurgo dell´aria attraverso il riempimento d´acqua. La valvola antiriflusso e il filtro di aspirazione - quindi l´entrata della conduttura di aspirazione - deve trovarsi sotto la superficie del liquido da pompare. Questo impedisce che venga aspirate dell´aria. 5.3. Installazione della condotta forzata o di mandata Tutte le parti della condotta forzata devono essere sufficientemente resistenti alla pressione (vedi Pressione max. Dati tecn.). 5.4. Installazione fissa

Per l´installazione fissa, durante l´allacciamento elettrico, controllare attentamente che la spina sia ben visibile e a portata di mano.

Per l´installazione fissa, la pompa deve essere fissata su un piano d´appoggio stabile. Onde evitare oscillazioni si consiglia di porre materiale antivibrazione - per esempio uno strato di gomma - tra la pompa e il piano d´appoggio.

6. Allacciamento elettrico

Il macchinario é fornito di un cavo di alimentazione e una presa. Cavo di alimentazione e presa possono essere sostituiti solo da personale qualificato per evitare minacce di pericolo. Non trasportare la pompa per il cavo e non utilizzarla per tirare la spina dalla presa di corrente. Proteggere spina e cavo di alimentazione dal calore, olio, e spigoli vivi. Posare il cavo di collegamento alla rete in modo che non provochi un rischio di inciampo e non interrarlo. Posare il cavo di collegamento alla rete in modo che non possa essere danneggiato da tosaerba o dispositivi simili.

I valori indicati nei sopraccitati dati tecnici devono essere conformi alla tensione elettrica a disposizione. Il responsabile dell’installazione dovrà accertarsi che l’impianto elettrico sia dotato di un collegamento a terra conforme alle normative vigenti.

L´allacciamento elettrico deve essere dotato di un interruttore differenziale ad alta sensibilitá: ∆ = 30 mA (DIN VDE 0100-739).

Utilizzare un cavo di prolunga la cui sezione (3 x 1,0 mm²) e guaina di protezione in gomma corrisponda almeno al cavo di collegamento dell'apparecchio (v. "Specifiche tecniche", esecuzione dei cavi) e che sia provvisto della marcatura corrispondente secondo VDE. Spine e innesti devono essere protetti contro gli spruzzi d'acqua.

Assicurarsi che i cavi elettrici e i collegamenti a spina non possano finire in acqua e che siano protetti da eventuali straripamenti.

7. Messa in funzione

Si prega di prestare attenzione anche alle illustrazioni collocate in appendice al termine di queste istruzioni. I numeri e altre indicazioni tra parentesi che si trovano nelle spiegazioni successive si riferiscono alle sopraddette illustrazioni.

Quando il macchinario viene messo in funzione per la prima volta ci si deve assolutamente accertare che anche per le pompe autoadescanti, il serbatoio della pompa sia completamente sfiatato - quindi riempito d´acqua, altrimenti la pompa non aspira l´acqua da convogliare. É vivamente consigliato, ma non strettamente necessario, togliere l´aria anche dalle tubature di aspirazione - cioe´ riempirle d´acqua.

La pompa deve essere usata esclusivamente come descritto sulla targhetta.

Il funzionamento a secco - pompa in attività senza trasporto d´acqua - deve essere evitato poiché la mancanza d´acqua porta a un surriscaldamento della pompa. Questo può provocare danni notevoli al macchinario. Inoltre la presenza di acqua molto calda nel sistema può provocare pericolose ebollizioni. Staccare la spina di corrente della pompa surriscaldata e lasciare raffreddare il sistema.

Evitare che la pompa prenda umidità (per esempio durante l´irrigazione a pioggia). Non lasciare la pompa sotto la pioggia. Prestare attenzione che la pompa non si trovi sotto a rubinetti o attacchi gocciolanti. Non usare la pompa in acqua o in ambienti umidi. Assicurarsi che pompa e collegamenti elettrici tra spine e prese si trovino al sicuro da allagamenti.

Non azionare la pompa se l´afflusso di liquido é stato bloccato.

É assolutamente vietato introdurre le mani nell´apertura della pompa quando il macchinario é collegato alla corrente elettrica.

Ogni volta che il macchinario é in funzione assicurarsi perfettamente che la pompa sia posta stabilmente. Il macchinario deve poggiare su una superficie piana in posizione verticale. Prima di ogni utilizzo controllare la pompa, in particolare i cavi di alimentazione e le spine. Accertarsi che le viti non siano allentate e che gli tutti attacchi e allacciamenti siano in condizioni perfette. Una pompa danneggiata non deve essere utilizzata. In caso d guasto la pompa deve essere controllata da personale qualificato. Prima che il macchinario venga messo in funzione per la pima volta, il serbatoio della pompa (4) deve essere completamente sfiatato. Riempire quindi completamente d´acqua il serbatoio della pompa (4) attraverso l´apposito bocchettone (8). Controllare che non si verifichino perdite da infiltrazione. Richiudere l´apertura in modo ermetico. E´ vivamente consigliato sfiatare anche la conduttura di aspirazione - riempiendola quindi d´acqua. Le elettropompe della serie pompe ad intervento automatico T.I.P. SPP sono autoadescanti e possono essere messe in servizio anche quando l´acqua é presente solamente nel serbatoio. In questo caso la pompa richiederà un po’ di tempo prima che la funzione di aspirazione del liquido da pompare si regolarizzi. Inoltre puó essere possibile dover riempire più volte il serbatoio della pompa. Questo dipende dalla lunghezza e dal diametro della conduttura di aspirazione. Dopo l´operazione di riempimento aprire i dispositivi di blocco presenti nella condotta forzata, affinché durante l´aspirazione l´aria venga eliminata. Inserire la spina in una presa a corrente alternata di 230 V. Accendere la pompa intervenendo sull´interruttore di accensione/spegnimento. Quando il liquido viene pompato regolarmente senza essere piú mischiato ad aria, il sistema é pronto per il funzionamento. Per arrestare la pompa intervenire nuovamente sull´interruttore di accensione/spegnimento. Se la pompa rimane inutilizzata per molto tempo, tale procedura deve essere ripetuta come appena descritto. Le elettropompe della serie pompe ad intervento automatico T.I.P. SPP dispongono di un dispositivo termico di sicurezza del motore integrato. In caso di sovraccaricamento il motore si spegne automaticamente per ripartire a raffreddamento completato. Le cause possibili e le relative soluzioni sono descritte nel capoverso “Manutenzione e suggerimenti in caso di guasto”.

8. Funzionamento con timer esterno (solo per SPP 400 FT & SPP 600 FT)

Con il timer, è possibile scegliere gli intervalli a piacere oppure impostare un funzionamento continuo. Funzionamento a intervalli con timer: Il timer analogico fornito in dotazione è dotato di protezione dagli schizzi d'acqua e può essere utilizzato anche all'aperto. Deve tuttavia essere installato in modo che sia protetto dalla pioggia e dagli straripamenti e che non sia esposto al getto diretto d'acqua. Grazie a questo timer, è possibile impostare intervalli di lavoro ricorrenti durante il giorno per la pompa in modo che non sia necessaria l'attivazione/disattivazione manuale. Se, per esempio, la pompa deve lavorare 3 volte al giorno per 3 ore ogni volta, allora occorre inserire rispettivamente 12 cursori in plastica dall'anello di regolazione centrale senza problemi. Questo ciclo di temporizzazione impostato viene così ripetuto tutti i giorni alle stesse ore. Ogni cursore rappresenta un intervallo di tempo di 15 minuti. Prima di collegare il timer alla presa di rete, impostare l'ora ruotando l'anello di regolazione in senso orario. È poi possibile bypassare i cicli di attivazione azionando l'interruttore a scorrimento rosso e impostando il dispositivo collegato sul funzionamento continuo. In caso di un'eventuale interruzione di corrente, occorre regolare nuovamente l'ora, mentre i cicli di attivazione impostati rimangono inalterati.

9. Manutenzione e suggerimenti in caso di guasto

Prima di ogni intervento di manutenzione la pompa deve essere staccata dalla rete di corrente elettrica. In caso contrario sussiste - anche - il pericolo di un´ involontaria accensione della pompa.

Non si risponde di guasti provocati da tentativi di riparazioni inappropriate, che implicano la cessazione di ogni diritto di garanzia.

Una regolare manutenzione e un´attenta cura riducono il pericolo di possibili guasti e favoriscono l´aumento della durata nel tempo del macchinario. Se la pompa non viene utilizzata per molto tempo, deve venire completamente svuotata svitando l´apertura di spurgo (3). Risciacquare quindi la pompa con acqua pulita. Far asciugare completamente il corpo pompa per evitare danni provocati dalla corrosione. In caso di gelo l´acqua gelata rimasta nella pompa può provocare danni notevoli. Porre la pompa in un luogo asciutto riparato dal gelo. In caso di malfunzionamento accertarsi prima di tutto se la causa deriva da un uso non corretto del macchinario, dalla mancanza di corrente, o da altri fattori che non siano da ricondurre a difetti del macchinario stesso. Nello schema seguente sono illustrati eventuali malfunzionamenti e guasti del macchinario, le relative cause possibili e i suggerimenti per eliminarle. Ogni intervento indicato deve avvenire soltanto quando la pompa é staccata dalla rete di corrente elettrica. Se non si é in grado di risolvere il problema, si prega di rivolgersi all´assistenza clienti o al rivenditore di fiducia. Riparazioni successive sono da affidare soltanto a personale specializzato. Attenzione! non si risponde in caso di danni provocati da riparazioni inappropriate e in tal caso cessa automaticamente ogni diritto di garanzia.

La pompa non pompa liquido. Il motore non funziona.

Mancanza di corrente.

Attivazione del sistema di protezione termica del motore. Il condensatore è guasto. Albero motore bloccato.

Con un apparecchio dotato di marchio GS controllare se c’è tensione (osservare le misure di sicurezza!) e se la spina è ben inserita. Staccare la pompa dalla rete di corrente elettrica e lasciare raffreddare il sistema, eliminare il guasto. Rivolgersi all´assistenza clienti. Verificare la causa e liberare la pompa dal bloccaggio.

Il motore funziona ma la pompa non convoglia liquido.

Il serbatoio della pompa non è riempito di liquido. Infiltrazioni d´aria nella conduttura di aspirazione.

Altezza di adescamento e /o prevalenza troppo alta.

Riempire il serbatoio della pompa di liquido (vedi capoverso „Messa in Funzione“). Controllare ed accertarsi che: La conduttura di aspirazione e tutti i raccordi non presentino perdite. L´apertura della conduttura di aspirazione e la valvola antiriflusso siano immerse nel liquido di convogliamento. La valvola antiriflusso si raccordi ermeticamente con il filtro di aspirazione e che non sia bloccata. Lungo la conduttura di aspirazione non siano presenti sifoni, pieghe, inclinazioni o restringimenti. Modificare il montaggio in modo che l´altezza di adescamento e/o la prevalenza non superino i valori massimi.

La pompa si spegne dopo un breve tempo di attività per l´entrata in funzione della protezione termica del motore.

L´allacciamento elettrico non corrisponde ai valori richiesti illustrati sulla targhetta del macchinario. Impurità bloccano la pompa o la conduttura di aspirazione. La temperatura del liquido o dell´ambiente circostante é troppo alta.

Con un apparecchio dotato di marchio GS controllare la tensione sui conduttori del cavo di alimentazione (osservare le misure di sicurezza!). Eliminare le otturazioni. Prestare attenzione che la temperatura del liquido pompato e dell´ambiente circostante non superi i valori massimi consentiti.

La pompa non raggiunge la pressione desiderata.

Gocce d'acqua tra il motore e la pompa

Guarnizione ad anello scorrevole usurata

Questo macchinario é stato realizzato e controllato con i metodi più moderni. Il venditore garantisce materiali perfetti e rifiniture senza difetti secondo le disposizioni di legge dei Paesi in cui il macchinario é stato acquistato. Il periodo di garanzia inizia con la data d´acquisto alle seguenti condizioni: Entro il periodo di garanzia ogni difetto da ricondursi ad imperfezioni di materiali o di produzione viene eliminato gratuitamente. Si prega di comunicare i reclami al momento dell´ accertamento. Il diritto di garanzia si annulla al momento di interventi sul macchinario da parte del cliente o di terzi. Danni causati da un uso scorretto, da un posizionamento o custodia inadatti, da attacchi o installazioni impropri, da interventi violenti o da altri fattori influenti esterni non sono coperti dalle nostre prestazioni di garanzia. Componenti soggetti ad usura come per esempio girante e premistoppa rotativo non sono coperti da garanzia. Tutti i componenti vengono prodotti con grande cura utilizzando materiali di alta qualità e sono concepiti per una lunga durata nel tempo. L´usura dipende comunque dal modo e intensità di utilizzo e dalla frequenza di manutenzione. L´osservanza delle indicazioni di installazione e manutenzione di queste istruzioni d´uso contribuiscono considerevolmente ad una lunga durata nel tempo delle parti soggette ad usura. Ci riserviamo, in caso di reclami, di riparare o sostituire i componenti o di sostituire il macchinario. I componenti sostituiti diventano di nostra proprietà´. I diritti di risarcimento di danni sono esclusi finche ´questi non sono da attribuire ad intenzioni o evidente negligenza del produttore.

Ulteriori ricorsi di garanzia non vengono contemplati. Il diritto di garanzia é da dimostrare presentando la ricevuta di acquisto. Questa conferma di garanzia é valida nel paese di acquisto del macchinario. Indicazioni particolari:

1. Se il macchinario non dovesse piú funzionare bene, controllare per prima cosa se la causa é da attribuire ad

un uso scorretto e non ad un difetto del macchinario.

2. In caso che il macchinario difettoso debba essere portato o spedito in riparazione allegare quanto segue:

- ricevuta di acquisto - descrizione del guasto riscontrato (una descrizione il più precisa possibile facilita una veloce riparazione).

3. Prima di portare o spedire il macchinario in riparazione, si prega di smontare i componenti aggiunti che non

appartengono alla situazione originale dello stesso. Non si risponde di eventuale mancata restituzione di tali componenti al momento della riconsegna del macchinario.

11. Ordinazione di pezzi di ricambio

Il modo più facile, veloce ed economico per ordinare pezzi di ricambio è attraverso internet. Il nostro sito www.tip- pumpen.de dispone di un comodo shop per i pezzi i ricambio che rende possibile l´ ordine solo con poche cliccate. Vi vengono inoltre pubblicate vaste informazioni e consigli preziosi riguardo i nostri prodotti e accessori, vi si presentano i nuovi macchinari, tendenze ed innovazioni nell´ambito delle tecniche di pompaggio.

In caso di ricorso di garanzia o di guasti, si prega di rivolgersi al rivenditore. Le istruzioni per l'uso attuali possono essere richieste, se necessario, in formato PDF, inviando un'e-mail a: service@tip-pumpen.de.

Solo per i paesi CE Non gettare gli apparecchi elettrici tra i rifiuti domestici! Conformemente alla Direttiva Europea 2012/19/EU (sui rifiuti di apparecchiature elettriche ed elettroniche) e all’attuazione del recepimento delle stessa nel diritto nazionale, gli apparecchi elettrici usati devono essere raccolti separatamente e reimpiegati in modo ecologicamente corretto. Per ulteriori informazioni rivolgersi all’azienda di smaltimento locale.

Appendice: Illustrazioni

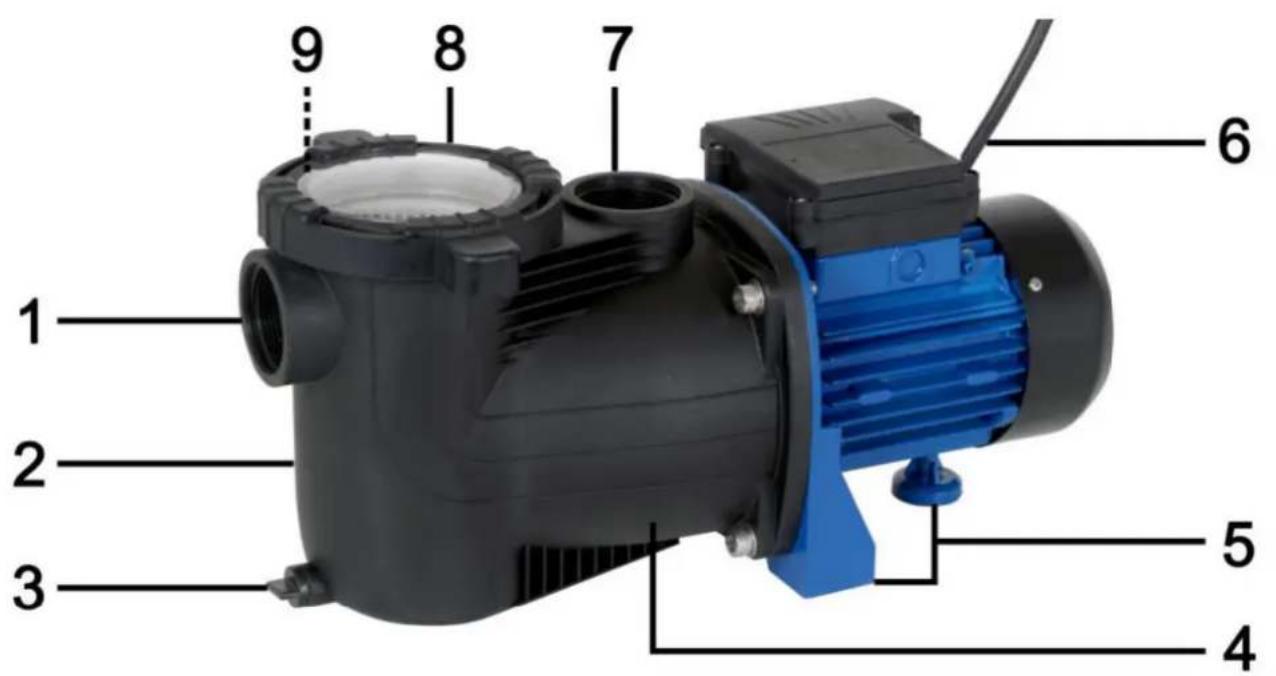

Attacco di aspirazone

Cavo di alimentazione

Valvola di scarico dell´ acqua

Serbatoio della pompa

Coperchio corpo del filtro
