SPP 400 FT - Wasserpumpe T.I.P. - Kostenlose Bedienungsanleitung

Produkttyp	Selbstansaugende Wasserpumpe für Tank/Schwimmbecken
Marke	T.I.P.
Modell	SPP 400 FT
Abmessungen (L x B x H)	42 x 18 x 21,5 cm
Nettogewicht	5,4 kg
Stromversorgung	220-240 V~ / 50 Hz
Leistungsaufnahme	400 W
Schutzart	IPX5
Sauganschluss	Innengewinde 45,48 mm (1 1/2")
Druckanschluss	Innengewinde 45,48 mm (1 1/2")
Max. Durchfluss	10.000 l/h
Max. Druck	0,9 bar
Max. Förderhöhe	9 m
Max. Saughöhe	8 m (empfohlen 4 m)
Max. Feststoffgröße	2 mm
Flüssigkeitstemperatur	2 bis 35 °C
Umgebungstemperatur	5 bis 40 °C
Max. Starts pro Stunde	40
Kabellänge	1,5 m
Garantierter Schallleistungspegel	71 dB
Selbstansaugend	Ja
Integrierter Überhitzungsschutz	Ja
Externe Zeitschaltuhr enthalten	Ja (analoge Uhr)
Integrierter Vorfilter	Ja

Häufig gestellte Fragen - SPP 400 FT T.I.P.

Wie starte ich die Pumpe SPP 400 FT?

Vor der ersten Inbetriebnahme füllen Sie das Pumpengehäuse vollständig mit Wasser über die Einfüllöffnung (8). Verschließen Sie es dicht. Es wird empfohlen, den Saugschlauch mit Wasser zu füllen. Schließen Sie dann die Pumpe an und öffnen Sie die Absperrvorrichtung an der Druckleitung. Die Pumpe saugt sich automatisch in wenigen Minuten an. Lassen Sie die Pumpe niemals trocken laufen.

Kann ich die Pumpe mit schmutzigem Wasser verwenden?

Die Pumpe ist für klares Wasser (Schwimmbecken, Tank) ausgelegt. Feststoffe dürfen 2 mm nicht überschreiten. Verwenden Sie die Pumpe nicht mit Salzwasser, Fäkalien, brennbaren, korrosiven oder explosiven Flüssigkeiten. Der integrierte Vorfilter hält Verunreinigungen zurück, aber bei sehr schmutzigem Wasser wird davon abgeraten.

Was tun, wenn die Pumpe kein Wasser fördert?

Überprüfen Sie zuerst die Stromversorgung und ob die Pumpe den Überhitzungsschutz ausgelöst hat. Stellen Sie sicher, dass das Pumpengehäuse mit Wasser gefüllt ist. Kontrollieren Sie die Dichtheit des Saugschlauchs und des Rückschlagventils. Prüfen Sie, ob der Wasserspiegel unter den Saugkorb gefallen ist. Beseitigen Sie Knicke oder Siphons in den Schläuchen.

Wie reinige ich den Vorfilter?

Trennen Sie die Pumpe immer vom Stromnetz vor jedem Eingriff. Öffnen Sie den Deckel des Filtergehäuses (8) und entnehmen Sie den Filter. Reinigen Sie ihn mit klarem Wasser und einer weichen Bürste. Setzen Sie ihn wieder ein und verschließen Sie ihn gut. Überprüfen Sie die Dichtung auf einwandfreien Zustand, um Undichtigkeiten zu vermeiden.

Kann ich die Pumpe kontinuierlich laufen lassen?

Ja, die Pumpe kann kontinuierlich betrieben werden. Beachten Sie jedoch ein Maximum von 40 Starts pro Stunde (gleichmäßig verteilt). Für intermittierenden Betrieb verwenden Sie die integrierte Zeitschaltuhr. Lassen Sie die Pumpe nicht laufen, wenn der Druckauslass geschlossen ist oder der Sauganschluss verstopft ist.

Wie verwende ich die mitgelieferte externe Zeitschaltuhr?

Die analoge Uhr ermöglicht die Programmierung täglicher Zyklen. Stellen Sie die Uhrzeit durch Drehen des Rings im Uhrzeigersinn ein. Setzen Sie die Kunststoffschieber ein, um 15-Minuten-Intervalle zu definieren (jeder Schieber = 15 Min.). Der rote Schalter ermöglicht den Wechsel in den Dauerbetrieb. Bei Stromausfall stellen Sie die Uhrzeit neu ein, die Zyklen bleiben jedoch gespeichert.

Wie bereite ich die Pumpe für den Winter vor?

Entleeren Sie die Pumpe vollständig, indem Sie die Ablassschraube (3) öffnen. Spülen Sie sie mit klarem Wasser und lassen Sie sie trocknen. Lagern Sie sie an einem trockenen, frostfreien Ort. Frost kann irreparable Schäden verursachen. Stellen Sie sicher, dass sämtliches Wasser aus den Schläuchen und der Pumpe entfernt ist.

Was tun, wenn die Pumpe nach wenigen Minuten von selbst stoppt?

Dies kann auf eine Überhitzung (Überhitzungsschutz) zurückzuführen sein. Lassen Sie die Pumpe abkühlen. Überprüfen Sie, ob die Wassertemperatur und die Umgebungstemperatur die Grenzwerte nicht überschreiten (Wasser max. 35°C, Luft max. 40°C). Stellen Sie sicher, dass kein Blockade im Laufrad oder im Saugschlauch vorliegt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Welches Zubehör wird mit der Pumpe geliefert?

Die Pumpe wird geliefert mit: der Pumpe mit integriertem Vorfilter und Anschlusskabel (1,5 m), einer externen Zeitschaltuhr (für SPP 400 FT und 600 FT), und zwei Anschlussstücken (Schnellkupplungen). Das Rückschlagventil mit Saugkorb ist nicht im Lieferumfang enthalten, es muss separat erworben werden.

Wie warte ich die Pumpe regelmäßig?

Trennen Sie die Pumpe immer vom Stromnetz vor der Wartung. Reinigen Sie den Vorfilter regelmäßig. Überprüfen Sie die Dichtheit der Anschlüsse. Wenn die Pumpe längere Zeit nicht benutzt wird, entleeren und spülen Sie sie mit klarem Wasser. Schützen Sie sie vor Frost. Überprüfen Sie vor jeder Benutzung das Kabel und den Stecker visuell. Beachten Sie die Fehlersuchtabelle in der Anleitung.

BEDIENUNGSANLEITUNG SPP 400 FT T.I.P.

Noise Emission / Geräusch Emission SPP 300 F, SPP 400 FT, SPP 600 FT:

ISO 3744:2010 LWA: meas. 71 dB(A)

Dokumentationsbevollmächtigter:

Peter Haaß

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

D - 74915 Waibstadt

[e-mail]

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

D-74915 Waibstadt

Telefon: + 49 (0) 7263 / 91 25 0

Telefax + 49 (0) 7263 / 91 25 25

E-Mail: [e-mail]

Waibstadt, 21.09.2020

T.I.P. Technische Industrie Produkte GmbH

- Leiter Produktmanagement -

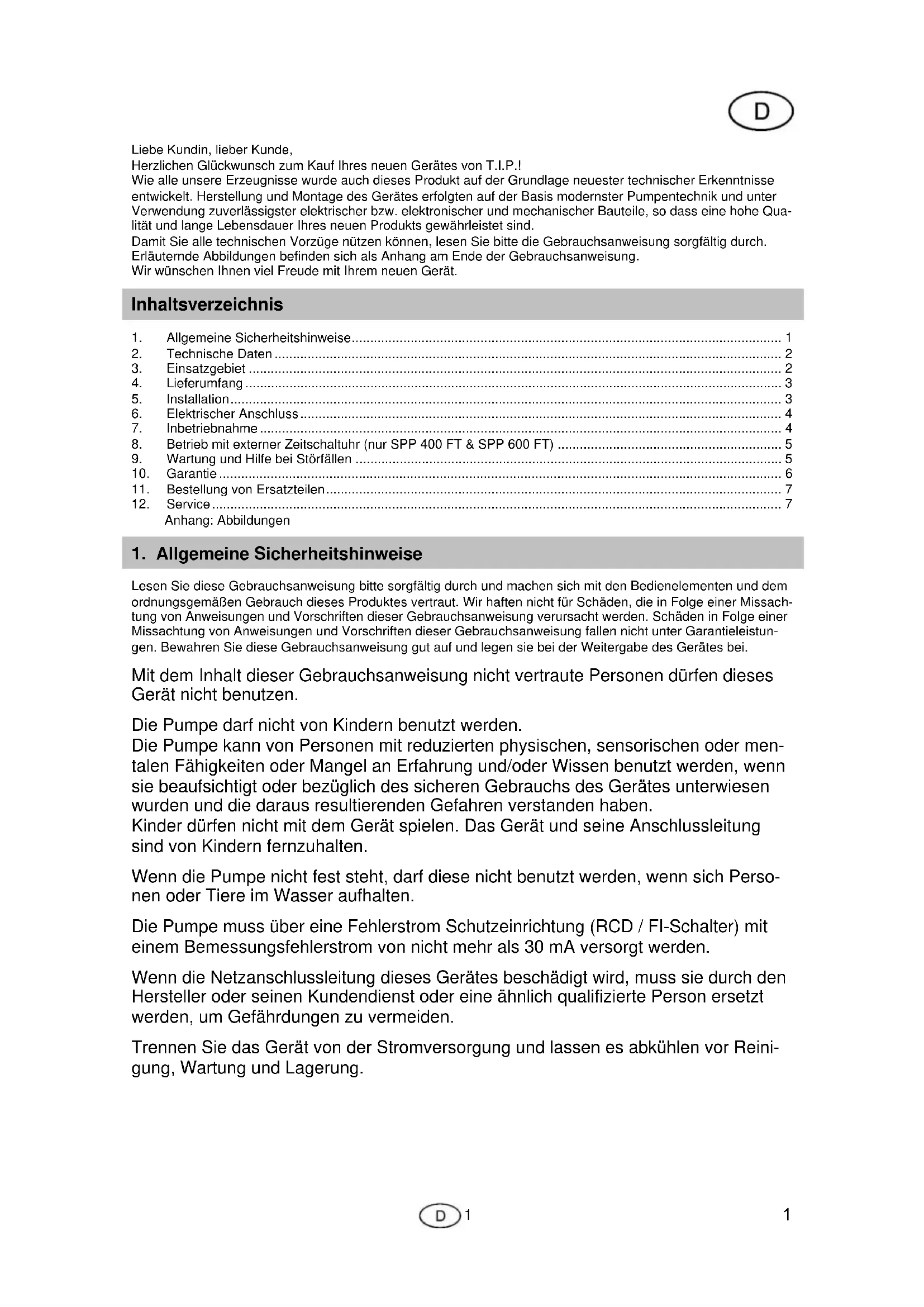

Liebe Kundin, lieber Kunde,

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.!

Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw. elektronischer und mechanischer Bauteile, so dass eine hohe Qualität und lange Lebensdauer Ihres neuen Produkts gewährleistet sind.

Damit Sie alle technischen Vorzüge nützen können, lesen Sie bitte die Gebrauchsanweisung sorgfältig durch.

Erläuternde Abbildungen befinden sich als Anhang am Ende der Gebrauchsanweisung.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhaltsverzeichnis

1. Allgemeine Sicherheitshinweise....1
2. Technische Daten 2
3. Einsatzgebiet 2
4. Lieferumfang 3
5. Installation....3
6. Elektrischer Anschluss 4
7. Inbetriebnahme 4
8. Betrieb mit externer Zeitschaltuhr (nur SPP 400 FT & SPP 600 FT) 5
9. Wartung und Hilfe bei Störfällen 5
10. Garantie 6
11. Bestellung von Ersatzteilen 7
12. Service 7

Anhang: Abbildungen

1. Allgemeine Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und machen sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch dieses Produktes vertraut. Wir haften nicht für Schäden, die in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung verursacht werden. Schäden in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung fallen nicht unter Garantieleistungen. Bewahren Sie diese Gebrauchsanweisung gut auf und legen sie bei der Weitergabe des Gerätes bei.

Mit dem Inhalt dieser Gebrauchsanweisung nicht vertraute Personen dürfen dieses Gerät nicht benutzen.

Die Pumpe darf nicht von Kindern benutzt werden.

Die Pumpe kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.

Wenn die Pumpe nicht fest steht, darf diese nicht benutzt werden, wenn sich Personen oder Tiere im Wasser aufhalten.

Die Pumpe muss über eine Fehlerstrom Schutzeinrichtung (RCD / FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA versorgt werden.

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Trennen Sie das Gerät von der Stromversorgung und lassen es abkühlen vor Reinigung, Wartung und Lagerung.

Schützen Sie elektrische Teile gegen Feuchtigkeit. Richten Sie niemals einen direkten Wasserstrahl gegen die Pumpe oder andere elektrische Teile. Gefahr eines tödlichen Stromschlages. Tauchen Sie diese während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten, um einen elektrischen Schlag zu vermeiden. Halten Sie das Gerät nie unter fließendes Wasser. Bitte beachten Sie die Anweisungen für "Wartung und Hilfe bei Störfällen".

Hinweise und Anweisungen mit folgenden Symbolen sind besonders zu beachten:

Eine Missachtung dieser Anweisung ist mit der Gefahr eines Personen- und/oder Sachschadens verbunden.

Eine Missachtung dieser Anweisung ist mit der Gefahr eines elektrischen Schlages verbunden, der zu Personen- und/oder Sachschäden führen kann.

Überprüfen Sie das Gerät auf Transportschäden. Im Falle eines Schadens muss der Einzelhändler unverzüglich - spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden.

1. Technische Daten

Modell	SPP 300 F	SPP 400 FT	SPP 600 FT
Netzspannung / Frequenz	220-240 V~ / 50 Hz	220-240 V~ / 50 Hz	220-240 V~ / 50 Hz
Nennleistung	300 Watt	400 Watt	600 Watt
Schutzart	IPX5	IPX5	IPX5
Sauganschluss	IG 45,48 mm (1 12 ")	IG 45,48 mm (1 12 ")	IG 45,48 mm (1 12 ")
Druckanschluss	IG 45,48 mm (1 12 ")	IG 45,48 mm (1 12 ")	IG 45,48 mm (1 12 ")
Max. Fördermenge ( Q_max ) ^1)	8.000 l/h	10.000 l/h	13.000 l/h
Max. Druck	0,85 bar	0,9 bar	1,2 bar
Max. Förderhöhe ( H_max ) ^1)	8,5 m	9 m	12 m
Max. Ansaughöhe	8 m	8 m	8 m
Empfohlene max. Ansaughöhe	4 m	4 m	4 m
Max. Größe der gepumpten Festkörper	2 mm	2 mm	2 mm
Min. Umgebungstemperatur	5 °C	5 °C	5 °C
Max. Umgebungstemperatur	40 °C	40 °C	40 °C
Min. Temperatur der gepumpten Flüssigkeit	2 °C	2 °C	2 °C
Max. Temperatur der gepumpten Flüssigkeit ( T_max )	35 °C	35 °C	35 °C
Max. Anlasshäufigkeit in einer Stunde	40, gleichmäßig ver-teilt	40, gleichmäßig ver-teilt	40, gleichmäßig ver-teilt
Länge Anschlusskabel	1,5 m	1,5 m	1,5 m
Kabelausführung	H05RN-F	H05RN-F	H05RN-F
Gewicht (netto)	4,5 kg	5,4 kg	5,8 kg
Garantierter Schallleistungspegel ( LWA ) ^2)	71 dB	71 dB	71 dB
Abmessungen (B x T x H)	42 x 18 x 21,5 cm	42 x 18 x 21,5 cm	42 x 18 x 21,5 cm
Artikel-Nummer	30442	30443	30444

1) Die Werte wurden ermittelt bei freiem, unreduziertem Ein- und Auslass

2) In Übereinstimmung mit der Vorschrift EN 12639 erzielte Geräuschemissionswerte. Messmethode nach EN ISO 3744.

3. Einsatzgebiet

Poolpumpen von T.I.P. sind höchst effiziente, selbstansaugende Elektropumpen zum Gebrauch mit klarem Wasser, bis zu einer Maximaltemperatur von 35 °C. Diese hochwertigen Produkte mit ihren überzeugenden Leistungsdaten wurden für den Schwimmbadwassereinsatz konzipiert.

Das Gerät ist nicht geeignet für den Einbau in das öffentliche Trinkwasserversorgungsnetz.

Die Installation der Pumpe ist nur erlaubt, wenn Sie einen Pool oder einen Teich mit folgendem Standard haben: DIN VDE 0100 702/11.82. Bitte fragen Sie Ihren Elektrofachbetrieb, ob die jeweils genannten Voraussetzungen bei Ihnen erfüllt sind.

Die Poolpumpen von T.I.P. wurden für die private Nutzung im häuslichen Bereich und nicht für industrielle Zwecke entwickelt.

Verwenden Sie die Pumpe nicht in explosionsgefährdeten Bereichen oder in der Nähe von leicht entflammbaren Flüssigkeiten und Gasen.

Die Pumpe eignet sich nicht zur Förderung von Salzwasser, Fäkalien, entflammbaren, ätzenden, explosiven oder anderen gefährlichen Flüssigkeiten. Die Förderflüssigkeit darf die bei den technischen Daten genannte Höchst- bzw. Mindesttemperatur nicht über- bzw. unterschreiten.

4. Lieferumfang

Im Lieferumfang dieses Produkts sind enthalten:

Eine Pumpe mit integriertem Vorfilter und Anschlusskabel, 2 Anschlussstücke, eine Zeitschaltuhr (nur SPP 400 FT & SPP 600 FT), eine Gebrauchsanweisung.

Überprüfen Sie den Lieferumfang auf Vollständigkeit. Je nach Anwendungszweck kann weiteres Zubehör erforderlich sein (siehe Kapitel „Installation“ und „Bestellung von Ersatzteilen“).

Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Entsorgen Sie Verpackungsmaterialien umweltgerecht.

5. Installation

5.1. Allgemeine Hinweise zur Installation

Während der gesamten Installation darf das Gerät nicht ans Stromnetz angeschlossen sein.

Die Pumpe muss an einem trockenen Ort aufgestellt werden, wobei die Umgebungstemperatur 40 °C nicht überschreiten und 5 °C nicht unterschreiten darf. Die Pumpe und das gesamte Anschlusssystem müssen vor Frost und Wettereinflüssen geschützt werden.

Bei der Aufstellung des Gerätes muss darauf geachtet werden, dass der Motor ausreichend belüftet ist.

Alle Anschlussleitungen müssen absolut dicht sein, da undichte Leitungen die Leistung der Pumpe beeinträchtigen und erhebliche Schäden herbeiführen können. Dichten Sie deshalb unbedingt die Gewindeteile der Leitungen untereinander und die Verbindung zur Pumpe mit Teflonband ab. Nur die Verwendung von Dichtungsmaterial wie Teflonband stellt sicher, dass die Montage luftdicht erfolgt.

Vermeiden Sie beim Anziehen von Verschraubungen übermäßige Kraft, die zu Beschädigungen führen kann. Achten Sie beim Verlegen der Anschlussleitungen darauf, dass kein Gewicht sowie keine Schwingungen oder Spannungen auf die Pumpe einwirken. Außerdem dürfen die Anschlussleitungen keine Knicke oder ein Gegengefälle aufweisen.

Beachten Sie bitte auch die Abbildungen, die sich als Anhang am Ende dieser Gebrauchsanweisung befinden. Die Zahlen und anderen Angaben, die in den nachfolgenden Ausführungen in Klammern genannt sind, beziehen sich auf diese Abbildungen.

5.2. Installation der Ansaugleitung

Der Eingang der Ansaugleitung muss über ein Rückschlagventil mit Ansaugfilter verfügen.

Benutzen Sie eine Ansaugleitung, die den gleichen Durchmesser hat wie der Sauganschluss (1) der Pumpe. Der Eingang der Ansaugleitung sollte über ein Rückschlagventil mit Ansaugfilter verfügen. Der Filter hält im Wasser befindliche größere Schmutzpartikel fern, welche die Pumpe oder das Leitungssystem verstopfen oder beschädigen können. Das Rückschlagventil verhindert ein Entweichen des Drucks nach dem Abschalten der Pumpe. Außerdem vereinfacht es die Entlüftung der Ansaugleitung durch Einfüllen von Wasser. Das Rückschlagventil mit Ansaugfilter - also der Eingang der Ansaugleitung - muss sich unterhalb der Oberfläche der zu pumpenden Flüssigkeit befinden. Dies verhindert, dass Luft angesaugt wird.

5.3. Installation der Druckleitung

Die Druckleitung wird mit dem Druckanschluss der Pumpe (1) verbunden. Alle Teile der Druckleitung müssen ausreichend druckresistent sein (s. Maximaldruck techn. Daten).

5.4. Festinstallation

Bei Festinstallationen ist beim elektrischen Anschluss darauf zu achten, dass der Stecker gut zugänglich und sichtbar ist.

Zur Festinstallation sollten Sie die Pumpe auf einer geeigneten stabilen Auflagefläche befestigen. Zur Reduzierung von Schwingungen empfiehlt es sich, Antivibrationsmaterial - z. B. eine Gummischicht - zwischen der Pumpe und der Auflagefläche einzufügen.

6. Elektrischer Anschluss

Das Gerät verfügt über ein Netzanschlusskabel mit Netzstecker. Netzanschlusskabel und Netzstecker dürfen nur durch Fachpersonal ausgetauscht werden, um Gefährdungen zu vermeiden. Tragen Sie die Pumpe nicht am Netzanschlusskabel, und benutzen Sie es nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie Netzstecker und Netzanschlusskabel vor Hitze, Öl und scharfen Kanten. Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird und graben Sie es nicht ein. Verlegen Sie alle Kabel so, dass sie nicht durch Rasenmäher o. ä. Geräte beschädigt werden können.

Die bei den technischen Daten genannten Werte müssen der vorhandenen Netzspannung entsprechen. Die für die Installation verantwortliche Person muss sicherstellen, dass der elektrische Anschluss über eine den Normen entsprechende Erdung verfügt.

Der elektrische Anschluss muss mit einem hoch empfindlichen Fehlerstromschutzschalter (FI-Schalter) ausgestattet sein: = 30 mA (DIN VDE 0100-739).

Verlängerungskabel dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem Kurzzeichen H07RN-F (3 x 1,0 mm²) nach VDE. Netzstecker und Kupplungen müssen spritzwassergeschützt sein.

Stellen Sie sicher, dass die elektrischen Kabel und Steckverbindungen nicht ins Wasser gelangen können und vor Überflutung geschützt sind.

7. Inbetriebnahme

Beachten Sie bitte auch die Abbildungen, die sich als Anhang am Ende dieser Gebrauchsanweisung befinden. Die Zahlen und anderen Angaben, die in den nachfolgenden Ausführungen in Klammern genannt sind, beziehen sich auf diese Abbildungen.

Bei der ersten Inbetriebnahme ist unbedingt darauf zu achten, dass auch bei selbstansaugenden Pumpen das Pumpengehäuse vollständig entlüftet - also mit Wasser befüllt - ist. Unterbleibt diese Entlüftung, saugt die Pumpe die Förderflüssigkeit nicht an. Es ist sehr empfehlenswert, aber nicht dringend notwendig, zusätzlich die Ansaugleitung zu entlüften bzw. mit Wasser zu befüllen.

Die Pumpe darf nur in dem Leistungsbereich verwendet werden, der auf dem Typenschild genannt ist.

Das Trockenlaufen - Betrieb der Pumpe, ohne Wasser zu fördern - muss verhindert werden, da Wassermangel zum Heißlaufen der Pumpe führt. Dies kann zu erheblichen Schäden am Gerät führen. Außerdem befindet sich dann sehr heißes Wasser im System, so dass die Gefahr von Verbrühungen besteht. Ziehen Sie bei heißgelaufener Pumpe den Netzstecker, und lassen Sie das System abkühlen.

Verhindern Sie das Einwirken direkter Feuchtigkeit auf die Pumpe (z.B. beim Betrieb von Beregnern). Setzen Sie die Pumpe nicht dem Regen aus. Achten Sie darauf, dass sich keine tropfenden Anschlüsse über der Pumpe befinden. Benutzen Sie die Pumpe nicht in nasser oder feuchter Umgebung. Stellen Sie sicher, dass sich Pumpe und elektrische Steckverbindungen in überflutungssicherem Bereich befinden.

Die Pumpe darf nicht arbeiten, wenn der Zufluss geschlossen ist.

Es ist absolut verboten, mit den Händen in die Öffnung der Pumpe zu greifen, wenn das Gerät an das Stromnetz angeschlossen ist.

Bei jeder Inbetriebnahme muss genauestens darauf geachtet werden, dass die Pumpe sicher und standfest aufgestellt wird. Das Gerät ist stets auf ebenem Untergrund und in aufrechter Position zu platzieren.

Unterziehen Sie die Pumpe vor jeder Benutzung einer Sichtprüfung. Dies gilt insbesondere für die Netzanschlussleitung und den Netzstecker. Achten Sie auf den festen Sitz aller Schrauben und den einwandfreien Zustand aller Anschlüsse. Eine beschädigte Pumpe darf nicht benutzt werden. Im Schadensfall muss die Pumpe vom Fachservice überprüft werden.

Bei der ersten Inbetriebnahme muss das Pumpengehäuse (4) vollständig entlüftet sein. Entnehmen Sie den Beutel mit den Schlauchanschlussstücken (10) aus dem Filtereinsatz (9). Achten Sie darauf, dass der Filtereinsatz (9) so eingesetzt ist, dass die Öffnung im Filtergitter (11) in Richtung Ansaugleitung zeigt. Befüllen Sie nun das Pumpengehäuse inkl. Filtergehäuse (9) vollständig mit Wasser. Es ist sehr empfehlenswert, zusätzlich auch die Ansaugleitung zu entlüften - also mit Wasser zu befüllen. Überprüfen Sie, dass keine Sickerverluste auftreten. Setzen Sie den Deckel (8) auf das Filtergehäuse und drehen sie den Bajonettverschluss im Uhrzeigersinn fest. Achten Sie dabei auf saubere Dichtflächen und den korrekten Sitz des Dichtrings.

Die Elektropumpen der Serie SPP sind selbstansaugend und können deshalb auch in Betrieb genommen werden, indem nur das Pumpengehäuse mit Wasser befüllt wird. In diesem Fall wird die Pumpe jedoch einige Zeit benötigen, bis sie die Förderflüssigkeit an-gesaugt hat und die Förderfunktion aufnimmt. Außerdem ist bei diesem Vorgehen möglicherweise die mehrmalige Befüllung des Pumpengehäuses erforderlich. Dies hängt von Länge und Durchmesser der Ansaugleitung ab. Öffnen Sie nach dieser Befüllung vorhandene Absperrvorrichtungen in der Druckleitung damit beim Ansaugvorgang die Luft entweichen kann.

Stecken Sie den Netzstecker in eine 230-V-Wechselstromsteckdose. Setzen Sie danach die Pumpe durch Betätigen des Ein-/Ausschalters in Betrieb. Wenn die Flüssigkeit gleichmäßig und ohne Luftgemisch gefördert wird, ist das System betriebsbereit. Zum Abstellen der Pumpe ist wiederum der Ein-/Ausschalter zu betätigen. Wenn die Pumpe längere Zeit außer Betrieb war, müssen für eine erneute Inbetriebsetzung die beschriebenen Vorgänge wiederholt werden.

Die Elektropumpen SPP verfügen über einen integrierten thermischen Motorschutz. Bei Überlastung schaltet sich der Motor selbst aus und nach erfolgter Abkühlung wieder an. Mögliche Ursachen und deren Behebung sind im Abschnitt „Wartung und Hilfe bei Störfällen“ genannt.

8. Betrieb mit externer Zeitschaltuhr (nur SPP 400 FT & SPP 600 FT)

Mit der Zeitschaltuhr haben Sie die Wahl beliebige Intervalle oder einen Dauerbetrieb einzustellen.

Intervallbetrieb mit Zeitschaltuhr:

Die mitgelieferte analoge Zeitschaltuhr ist spritzwassergeschützt und kann auch im Freien verwendet werden. Sie muss jedoch so installiert werden dass sie vor Regen und Überflutung geschützt und keinem direkten Wasserstrahl ausgesetzt ist.

Mithilfe dieser Zeitschaltuhr können täglich wiederkehrende Arbeitsintervalle für die Pumpe eingestellt werden, so dass ein manuelles Ein- und Ausschalten der Pumpe entfällt. Soll die Pumpe beispielsweise 3-mal am Tag für je 3 Stunden arbeiten, so können Sie dies problemlos durch das Herausziehen von jeweils 12 Kunststoffschiebern am zentralen Einstellring realisieren. Dieser eingestellte Zeitschaltzyklus wird dann täglich zu den gleichen Zeiten wiederholt. Ein Schieber steht jeweils für ein Zeitintervall von 15 Minuten.

Stellen Sie, bevor sie die Zeitschaltuhr in die Netzsteckdose stecken, die Uhrzeit durch Drehen des Einstellrings im Uhrzeigersinn ein.

Weiterhin besteht die Möglichkeit durch Betätigen des roten Schiebeschalters die Schaltzyklen zu überbrücken und das angeschlossene Gerät auf Dauerbetrieb zu stellen.

Bei einem eventuellen Stromausfall müssen Sie die Uhrzeit neu justieren, die eingestellten Schaltzyklen bleiben aber erhalten.

9. Wartung und Hilfe bei Störfällen

Vor Wartungsarbeiten muss die Pumpe vom Stromnetz getrennt werden. Bei nicht erfolgter Trennung vom Stromnetz besteht u. a. die Gefahr des unbeabsichtigten Startens der Pumpe.

Wir haften nicht für Schäden, die auf unsachgemäßen Reparaturversuchen beruhen. Schäden in Folge unsachgemäßer Reparaturversuche führen zu einem Erlöschen aller Garantieansprüche.

Regelmäßige Wartung und sorgsame Pflege reduzieren die Gefahr möglicher Betriebsstörungen und tragen dazu bei, die Lebensdauer Ihres Gerätes zu verlängern.

Wird die Pumpe längere Zeit nicht benutzt, sollte sie völlig entleert werden, indem die Ablassschraube (3) für Wasser geöffnet wird. Spülen Sie danach die Pumpe mit sauberem Wasser aus. Lassen Sie den Pumpenkörper gut austrocknen, um Schäden durch Korrosion vorzubeugen.

Bei Frost kann in der Pumpe verbliebenes Wasser durch Einfrieren erhebliche Schäden verursachen. Lagern Sie die Pumpe an einem trockenen, frostsicheren Ort.

Überprüfen Sie bei Betriebsstörungen zunächst, ob ein Bedienungsfehler oder eine andere Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist - wie beispielsweise Stromausfall.

In der folgenden Liste sind einige eventuelle Störungen des Geräts, mögliche Ursachen und Tipps zu deren Behebung genannt. Alle genannten Maßnahmen dürfen nur durchgeführt werden, wenn die Pumpe vom Stromnetz getrennt ist.

Falls Sie eine Störung nicht selbst beheben können, wenden Sie sich bitte an den Kundendienst bzw. an Ihre Verkaufsstelle. Weitergehende Reparaturen dürfen nur von Fachpersonal durchgeführt werden. Beachten Sie bitte unbedingt, dass bei Schäden in Folge unsachgemäßer Reparaturversuche alle Garantieansprüche erlöschen und wir für daraus resultierende Schäden nicht haften.

Störung	Mögliche Ursache	Behebung
1. Pumpe fördert keine Flüssigkeit, der Motor läuft nicht.	1. Kein Strom vorhanden.2. Thermischer Motorschutz hat sich eingeschaltet.3. Kondensator ist defekt.4. Motorwelle blockiert.	1. Mit einem GS-gerechten Gerät überprüfen, ob Spannung vorhanden ist (Sicherheits-hinweise beachten!). Überprüfen, ob der Stecker richtig eingesteckt ist2. Pumpe vom Stromnetz trennen, System abkühlen lassen, Ursache beheben.3. An den Kundendienst wenden.4. Ursache überprüfen und die Pumpe von der Blockierung befreien.
2. Der Motor läuft, aber die Pumpe fördert keine Flüssigkeit.	1. Das Pumpengehäuse ist nicht mit Flüssigkeit befüllt.2. Eindringen von Luft in die Ansaugleitung.3. Ansaughöhe und/oder Förderhöhe zu hoch.	1. Das Pumpengehäuse mit Flüssigkeit befüllen (siehe Abschnitt „Inbetriebnahme“).2. Überprüfen und sicherstellen, dass:a.) Die Ansaugleitung und alle Verbindungen dicht sind.b.) Der Eingang der Ansaugleitung inkl. Rückschlagventil in die Förderflüssigkeit eingetaucht ist.c.) Das Rückschlagventil mit Ansaugfilter dicht schließt und nicht blockiert ist.d.) Entlang der Ansaugleitungen keine Siphons, Knicke, Gegengefälle oder Verengungen vorhanden sind.3. Änderung der Installation, so dass Ansaughöhe und/oder Förderhöhe den max. Wert nicht überschreiten.
3. Die Pumpe bleibt nach einer kurzen Betriebszeit stehen, weil sich der thermische Motorschutz eingeschaltet hat.	1. Der elektrische Anschluss stimmt nicht mit den Angaben überein, die auf dem Typenschild genannt sind.2. Festkörper verstopfen die Pumpe oder Ansaugleitung.3. Temperatur der Flüssigkeit oder Umgebung ist zu hoch.	1. Mit einem GS-gerechten Gerät die Spannung auf den Leitungen des Anschlusskabels kontrollieren (Sicherheitshinweise beachten!).2. Verstopfungen entfernen.3. Darauf achten, dass die Temperatur der gepumpten Flüssigkeit und der Umgebung nicht die maximal gestatteten Werte überschreiten.
4. Die Pumpe erreicht nicht den gewünschten Druck.	1. Siehe Punkt 2.2.2. Laufrad abgenutzt.	1. Siehe Punkt 2.2.2. An den Kundendienst wenden.
5. Tropfwasser zwischen Motor und Pumpe	1. Gleitringdichtung abgenutzt	1. An den Kundendienst wenden.

10. Garantie

T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutschland gekaufte Gerät innerhalb eines Zeitraums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird. Die vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkäufer werden durch diese Garantie nicht berührt. Insbesondere werden die gesetzlichen Mängelrechte durch die Garantie nicht eingeschränkt.

Die Garantiezeit beginnt mit dem Tag des Kaufs des Gerätes durch den Kunden, zu nachfolgenden Bedingungen:

I. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Verarbeitungsfehler zurückzuführen sind, kostenlos beseitigt. Reklamationen sind unmittelbar nach Feststellung schriftlich zu melden.

II. Ansprüche aus dieser Garantie bestehen nur, wenn das Produkt keine Schäden oder Verschleißerscheinungen aufweist, die durch eine von der normalen Bestimmung oder Vorgaben der Gebrauchsanweisung von T.I.P. abweichende Benutzung verursacht worden sind.

Keine Garantie besteht insbesondere:

• Bei unsachgemäßer Behandlung und bei eigenen Veränderungen am Gerät
• Bei mechanischer Beschädigung des Gerätes von außen und Transportschäden
• Bei üblicher Abnutzung von Verschleißteilen, wie z.B. Laufrad und Gleitringdichtungen
• Bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
• Bei Missachtung der Gebrauchsanweisung und Bedienungsfehlern
• Wenn das Gerät keinen technischen Defekt aufweist

III. Die vom Kunden geltend gemachten Fehler wird T.I.P. nach eigenem Ermessen auf seine Kosten durch Reparatur oder Lieferung neuer oder generalüberholter Teile beheben bzw. das Gerät austauschen.

Ausgetauschte Teile gehen in das Eigentum von T.I.P. über. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IV. Weitergehende Ansprüche oder eine weitergehende Haftung bestehen auf Grund der Garantie nicht, es sei denn zwingende gesetzliche Haftungsvorschriften kommen zur Anwendung, wie zum Beispiel das Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit sowie wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch T.I.P..

Von T.I.P. erbrachte Garantieleistungen verlängern die Garantiefrist nicht, auch hinsichtlich eventuell ausgetauschter Komponenten. Die Garantieverpflichtung erlischt im Falle des Weiterverkaufs durch den Kunden.

V. Der Garantieanspruch ist vom Kunden durch Vorlage der Kaufquittung nachzuweisen, welche dem Gerät bei Rücksendung beizulegen ist. Ohne gültige Kaufquittung ist eine kostenfreie Reklamationsbearbeitung im Zuge dieser Herstellergarantie nicht möglich.
VI. Besondere Hinweise zur Geltendmachung der Garantie:

1. Sollte Ihr Gerät nicht mehr richtig funktionieren, überprüfen Sie bitte zunächst, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist.

2. Falls Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, fügen Sie bitte auf jeden Fall folgende Unterlagen bei:

3. Kaufquittung.

4. Beschreibung des aufgetretenen Defekts (eine möglichst genaue Beschreibung erleichtert eine zügige Reparatur).

5. Bevor Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, entfernen Sie bitte alle hinzugefügten Anbauteile, die nicht dem Originalzustand des Gerätes entsprechen. Sollten bei der Rückgabe des Gerätes solche Anbauteile fehlen, übernehmen wir dafür keine Haftung.

6. Das beim Garantiegeber T.I.P. einzusendende Paket ist durch den Kunden ordnungsgemäß zu frankieren.

7. Die Einsendung des Geräts zur Reparatur und die Geltendmachung der Rechte aus dieser Garantie erfolgen beim Garantiegeber T.I.P.. Name und Anschrift des Garantiegebers T.I.P. befinden sich unter „12.Service“ der vorliegenden Gebrauchsanweisung.

11. Bestellung von Ersatzteilen

Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestellen, erfolgt über das Internet. Unsere Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. Darüber hinaus veröffentlichen wir dort umfassende Informationen und wertvolle Tipps zu unseren Produkten und Zubehör, stellen neue Geräte vor und präsentieren aktuelle Trends und Innovationen im Bereich Pumpentechnik.

12. Service

Bei Garantieanspruch oder Störungen wenden Sie sich bitte an:

T.I.P. Technische Industrie Produkte GmbH

Tel.: [phone] / 9125 0

Reparaturservice und Ersatzteilversand

Fax: [phone] / 9125 25

Siemensstraße 17

D-74915 Waibstadt

E-Mail: [e-mail]

Eine aktuelle Bedienungsanleitung als PDF-Datei kann bei Bedarf per E-Mail unter: [e-mail] angefordert werden.

Nur für EU-Länder

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei Fragen wenden Sie sich bitte an ihr örtliches Entsorgungsunternehmen.

GB

Dear customer,

1 Sauganschluss
2 Filtergehäuse
3 Ablassöffnung für Wasser
4 Pumpengehäuse

Funktionsteile / Details

5 Standfüße
6 Netzanschlusskabel
7 Druckanschluss
8 Deckel Filtergehäuse

9 Filtereinsatz
10 Anschlussstück
11 Öffnung Filtergitter
12 Zeitschaltuhr (nur SPP 400 FT & SPP 600 FT)

GB

vielen Dank, dass Sie sich für unsere Poolpumpe entschieden haben!

Hat alles geklappt und Sie sind 100% zufrieden mit dem Kauf? Dann hinterlassen Sie bitte eine ehrliche Kundenbewertung auf Amazon für uns. Weitere Kunden werden von Ihrer Erfahrung profi tieren und sich über das Produkt freuen.

Sollten Sie technische Fragen oder Probleme bei der Inbetriebnahme haben, können Sie uns gerne unter folgenden Telefonnummern kontaktieren:

SERVICE-HOTLINE

[phone]

Montag bis Freitag von 08.00 bis 17.00 Uhr

TECHNIKER-SPRECHSTUNDE

[phone]

Montag bis Freitag von 15.00 bis 17.00 Uhr
