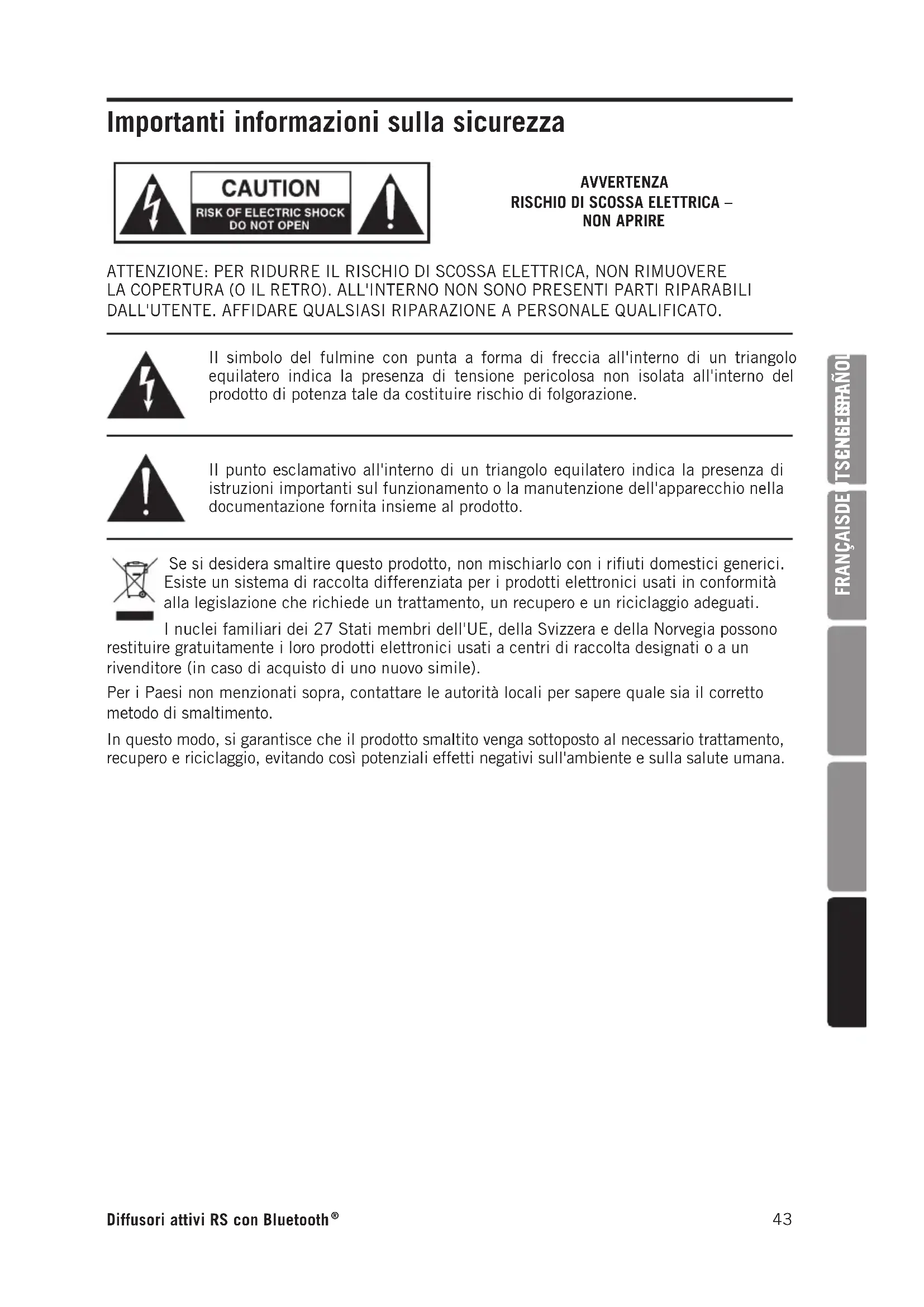

Important informazioni sulla sicurezza

AVVERTENZA RISCHIO DI SCOSSA ELETTRICA - NON APRIRE

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE LA COPERTURA (O IL RETRO). ALL'INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL'UTENTE. AFFIDARE QUALSIASI RIPARAZIONE A PERSONALE QUALIFICATO.

Il significato del fulmine con punta a forma di freccia all'interno di un triangolo equilatero indica la presenza di tensione pericolosa non isolata all'interno del prodotto di potenza tale da costituire rischio di folgorazione.

Il punto esclamativo all'interno di un triangolo equilatero indica la presenza di istruzioni importanti sul funzionamento o la manutenzione dell'apparecchio nella documentazione fornita insieme al prodotto.

Se si desidera smaltire quello prodotto, non mischiarlo con i rifiuti domestici generici. Esiste un systema di raccolta differenziate per i prodotti elettronici usati in conformità alla legislazione che richiede un trattamento, un recupero e un riciclaggio adeguati.

I nuclei familiari dei 27 Stati membri dell'UE, della Svizzera e della Norvegia sono restituire Gratisamente i loro prodotti elettronici usati a centri di raccolta designati o a un rivenditore (in caso di acquire di uno nuovo simile).

Per i Paesi non menzionati sopra, contattare le autorità locali per sapere quale sia il corretto metodo di smaltimento.

In questo modo, si garantisce che il prodotto smaltito venga sottomposto al necessario trattamento, recupero e riciclaggio, evitandoosi potenziali effetti negativi sull'ambiente e sulla salute umana.

Important informazioni sulla sicurezza

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Rispettare tutti gli avvertimenti.
4. Seguire toutes le istruzioni.
5. Non esporre l'apparecchio a schizio o gocce d'acqua e non collocare oggetti pieni d'acqua, ad esempio vasi, sull'apparecchio.
6. Pulire solo con un panno asciutto.
7. Non bloccare le aperture di ventilazione. Installare secondo le istruzioni del produttore. Lasciare minimo 5 cm di spazio attorno all'apparecchio per garantire una ventilazione sufficiente
8. Non installare vicino a fonti di calorie come radiatori, diffusori di aria calda, stufe o altri apparetti (compresi amplificatori) che producono calorie.
9. Utilizzare solo accessori specificati dal produttore.
10. Scollegare l'apparecchio alla rete elettrica durante i temporali o in caso di mancato utilizzo per periodi prolongati.
11. Non annullare lo scopo previsto della spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una delle quali è più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga, o terzo polo, è fornita per la sicurezza dell'utente. Se la spina in dotazione non si adatta alla presa, consultare un elettricista per sostituire la presa obsoleta.
12. Proteggere il cavo di alimentazione in modo che non sia calpestato o schiacciato, in particolare in corrispondenza delle lame, delle prese e nel punto di uscita dall'apparecchio.
13. Utilizzare solo con il carrello, il supporto, il treppiede, la staffa o il ravolo specificati dal

produttore, o venduti con l'apparecchio.

Quando si utilizes un carrelo, prestare attenzione quando si sposta la combinazione carrelo/apparecchio per evitare lesioni da ribaltamento.

1. Affidare la manutenzione a personale di assistenza qualificato. É necessario un intervento se l'apparecchio ha subito danni di qualsiasi tipo, come la rottura del cavo di alimentazione o della spina, danni dovuti a liquidi od oggetti caduti sull'apparecchio, esposizione alla pioggia o all'umidità, o se l'apparecchio non funziona normalmente o è stato fatto cadere.
2. INTERRUPTORE DI ACCENSIONE/ SPEGNIMENTO (ON/OFF) Nei prodotti dotati di interrupttre di alimentazione, quello NON interrompe il collegamento con la rete elettrica.
3. SCOLLEGAMENTO DI RETE: La spina deve rinanere lavormente accessibile. Nel caso di installmente su rack o di installazioni in cui la spina non sia accessibile, un interrottore omnipolare con una distance di lavoro di almeno 3mm a ciascun polo deve essere inserto nell'impianto elettrico del rack o della struttura.
4. PER LE UNITÀ DOTATE DI UNA PRESA FUSIBILE ACCESSIBLE DALL'ESTERNO: Sostituire il fusibile solo con uno dello stesso tipo e potenza.
5. TENSIONE DI INGRESSO MULTIPLA: Questo apparecchio può richiedere l'uso di un cavo di linea diverso, di una spina di collegamento o di entrambi, a seconda della fonte di alimentazione disponibile al momento dell'infallazione. Collegare questo apparecchio esclusivamente alla fonte di alimentazione indicata sul pannello posteriori dell'apparecchio. Per ridurre il rischio di incendio e di folgorazione, rivolgersi a personale di assistenza qualificato o equivalente.

Importanti informazioni sulla sicurezza

NotafCC

1. Questo dispositivo è conforme con la Parte 15 delle norme FCC. Il funzionamento è soggetti alle due condizioni seguenti:

(1) Questo dispositivo non può causare interferenze dannose.
(2) Questo dispositivo delve accettare qualsiasi interferenza ricevuta, incluse interferenze che possano causare un funzionamento indesiderato.

1. Cambiamenti o modifiche non escludamente approvati alla parte responsable della conformità possono invalidare il diritto dell'utente a utilizzato l'apparecchio.

NotafCC

eso apparecchio è stato testato e trovato conforme ai limiti per un dispositivo digitale di Classe B, in conformità alla Parte 15 delle norme FCC. Qesti limiti sono progettati per fornire una ragionevole protezione contro le interferenze dannose in un'installazione residenziale.

Questo apparecchio genera, utilizza e più irradiare energia a radiofrequenza e, se non viene installato e utilizzato seconde le istruzioni, più causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è una garanzia che non si verifichino interferenze in una INSTALLazione specifica. SeQuesto apparecchio causa interferenze dannose alla ricezione radio o televisiona, che possono essere determinate spegnendo e riaccendendo l'apparecchio, l'utente è incoraggiato a tentare di correggere l'interferenza mediante una o più delle seguenti misure:

Riorientare o spostare l'antenna ricevente.
- Aumentare la distanza tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchio a una presa collocata su un circuito diverso da quello a cui è collegato il ricevitore.
- Contattare il rivenditore o un techniciano radio/TV per assistenza.

Dichiarazione FCC sull'esposizione alle radiazioni

Questo appearecchio è conforme ai limiti di esposizione alle radiazioni FCC RF stabiliti per un ambiente non controllato. Questo appearecchio deve essere installato e utilizzato con una distance minima di 20 centimetri tra il radiatore e il corpo.

Dichiarazione di avertenza RF

Il disposativo è stato valutato per soddisfare i requisiti generali di esposizione alle radiofrequenze. Il disposativo può essere usato in condizioni di esposizione portatile nella limitazioni.

Questo dispositivo è conforme a RSS-310 di Industry Canada. Il funzionamento è soggetti alla condizione cheQuesto dispositivo non causi interferenze dannose.

Con la presente, Samson Technologies Corp. dichiara che i prodotti RS110A, RS112A e RS115A sono conformi ai requisiti essenziali e altre disposizioni rilevanti della direttiva 2014/53/UE. La dichiarazione di conformità cui èssere consultrata all'indirizzo http://www.samsontech.com/site_media/support/manuals/RS112A_DOC.pdf

Introduzione

Grazie per aver acquistato il diffusore attivo Samson serie RS con Bluetooth®. I diffusori dellaserie RS offrono la funzionalità di un diffusore amplificato con l'RS110A da 300 watt e I'RS112A/RS115A da 400 watt di potenza bi-amplificata, nonché la versatilità di un sistema PA portatile con un mixer a bordo. Ideale per musica dal vivo, DJ, conferenze e applicazioni audio portatili.

L'RS110A dispone di un pesante driver a bassa frequenza da 10" quando l'RS112A e l'RS115A hanno rispettovamente driver a bassa frequenza da 12" e 15" . Tutti e tre i modelli dispongono di un driver ad alta frequenza da 1" montato in una tromba ad ampia dispersione, che fornisce un audio cristallino e un Campo sonoro ultra ampio. Il mixer a tre canali del pannello posteriore include due ingressi XLR e 1/4" che gestiscono segnali a livello di microfono o di linea, un ingresso aux da 3,5 mm e connettività Bluetooth per la musica in streaming. I due canali Mic/Line includono un compressore variabile per uniformare i segnali d'ingresso. Esisteanche una porta USB Wireless per collegare i sistemi di microfoni wireless Samson XPD Series. Un'uscita XLR Mix consente di collegare a margherita altri diffusori amplificati per creare sistemi di rinsforzo del suono più grande. La forma trapezoidale del cabinet consente di configurarlo per l'uso front-of-house, per il funzionamento come monitor a cuneo, o cui esseare montato in piedi utilizzato le prese integrate da 1 3/8" per il montaggio su palo.

In queste pagine, si troverà una descrizione dettagliata delle caratteristiche del diffusore RS,或者其他 istruzioni passo-passo per la sua configurazione e il suo utilizzo. Se il diffusore è stato acquistato negli Stati Uniti, si troverà allegataanche una schedadi registrazione: compilarla seguendo le istruzioni per ricevere assistenza tecnica online e informazioni aggiornate su quello e altri prodotti Samson in futuro. Inoltre, assicurarsi di visitare il nostro site web www.samsontech.com per informazioni complete su tutte la nostra linea di prodotti.

Consigliamo di conservare i seguenti dati per riferimento futuro, nonché una copia della ricevuta di vendita:

Numero di serie:

Data di acquireo:

In caso di domande o commenti sul diffusore RS o su qualsiasi altro prodotto Samson, contattarci all'indirizzo [e-mail].

Seguendo le istruzioni per la cura e la manutenzione, il diffusore RS funzionera nella problemi per diversi anni. Qualora il diffusore RS dovesse richiedere assistenza, prima di spedire l'apparecchio a Samson occorre ottenere un numero di Autorizzazione di Reso (RA). Senza questo numero, l'unità non sare accettata. Visitare il site www.samsontech.com/ra per averre un numero RA prima della spedizione dell'unità. Conservare i materiali di imballaggio originali e, se possibile, restituire l'unità nella confezione originale. Se il diffusore RS è stato acquistato al di fuori degli Stati Uniti, contatta il distributore locale per i dettagli in merito alla garanzia e informazioni in materia di assistenza.

Layout del pannello posteriore

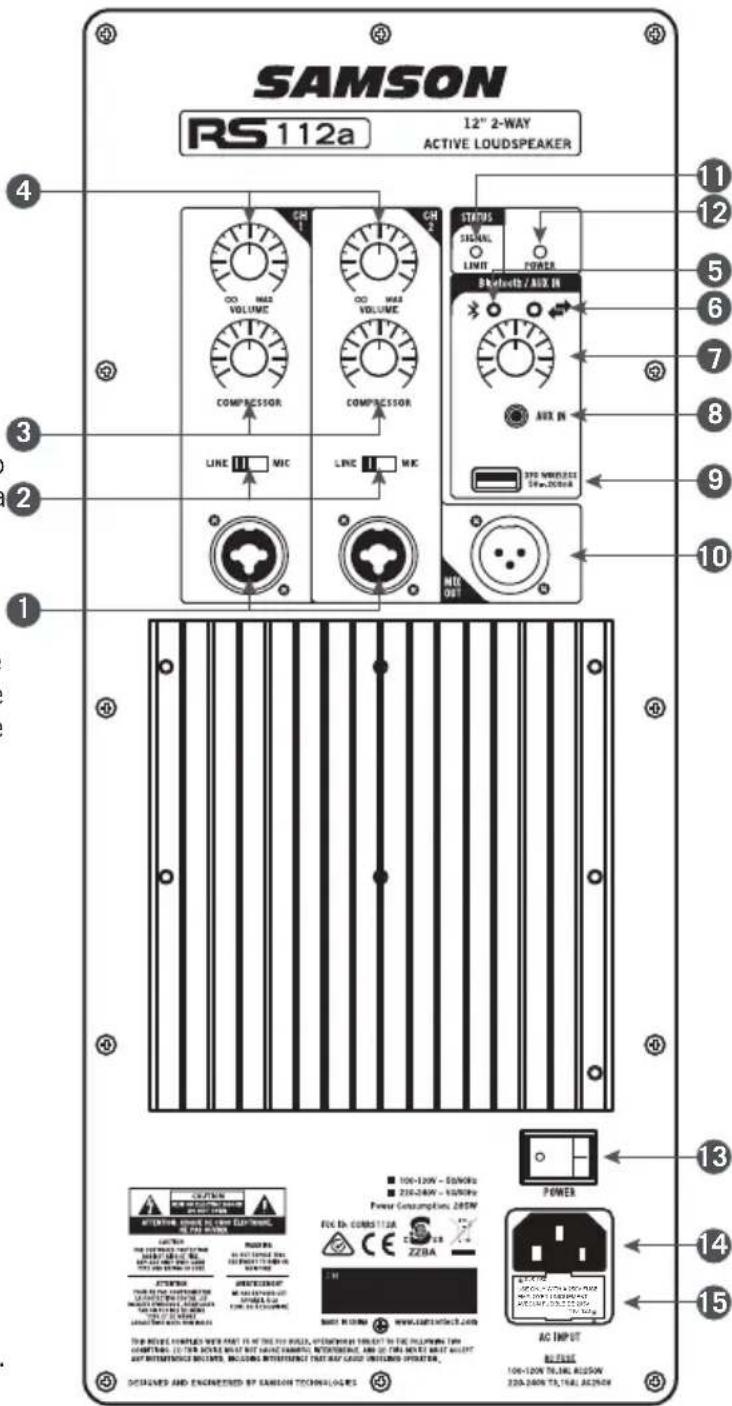

1. Ingresso combo XLR e 1/4" - Usare questi ingressi XLR - 1/4" per microfoni bilanziati o dispositivi di livello di linea.
2. Interruttore di SENSIBILITA (Mic/ Line) - Abbina la sensibilità del canale ai segnali della sorgente audio in ingresso.
3. COMPRESSOR - Queste manopole regolano il livello di compressione applicato al canale. Girando la manopola in senso orario, il rapporto di compressione viene aumento e il guadagno di uscita viene regolato di seguenza. La gamma dinamica del canale è ridotta, dove i segnali più morbidi saranno ingranditi e i segnali forti saranno attenuati per sedersi meglio nel mix. Una compressioneccessivapuocreate un effetto di pompaggio,eliminare tutte la gamma dinamica e portare al feedback.
4. Controllo del volume - Questa manopola regola il livello dei segnali d'ingresso dei canali 1 e 2.
5. Indicatore di accoppiamento - Visualizza lo stato Bluetooth del diffusore RS.
6. Pulsante di accoppiamento
7. Premere quello pulsante per attivare la modalità di scoperta per accoppiarsi con un dispositivo audio Bluetooth.
8. Controllo del volume - Questa manopola regola il livello del Bluetooth e Aux In.
9. 1/8" AUX IN - Per collegare un dispositivo a livello di linea utilizzato un cavo audio da 3,5 mm.
10. Ingresso XPD WIRELESS- Collegare un ricevitore digitale wireless USB Samson XPD a quello ingresso.
11. MIX OUT - Connettore XLR maschio utilizzato per il collegamento di più diffusori RS.
12. Indicatore SIGNAL/LIMIT - Questo indicatori si illumina di verde quando il segnale è presente. Si accende in ROSSO quando l'amp è prossimo al punto di clipping e il limitatore è attivo.
13. Indicatore POWER - Questo LED si accende in VERDE quando l'amplificatore è attivo.
14. Interruttore POWER - Accende l'alimentazione principale del diffusore RS.
15. Ingresso di alimentazione CA - Collegare qui il cavo di alimentazione AC IEC standard.
16. Porta-fusibile - Il porta-fusibile è dotato di un fusibile di potenza adatta al modello acquistato. Qualora occorre sosituire il fusibile per qualsiasi motivo, sostuirlo con un fusibile avente lo stesso valore nominale.

Avvio rapido

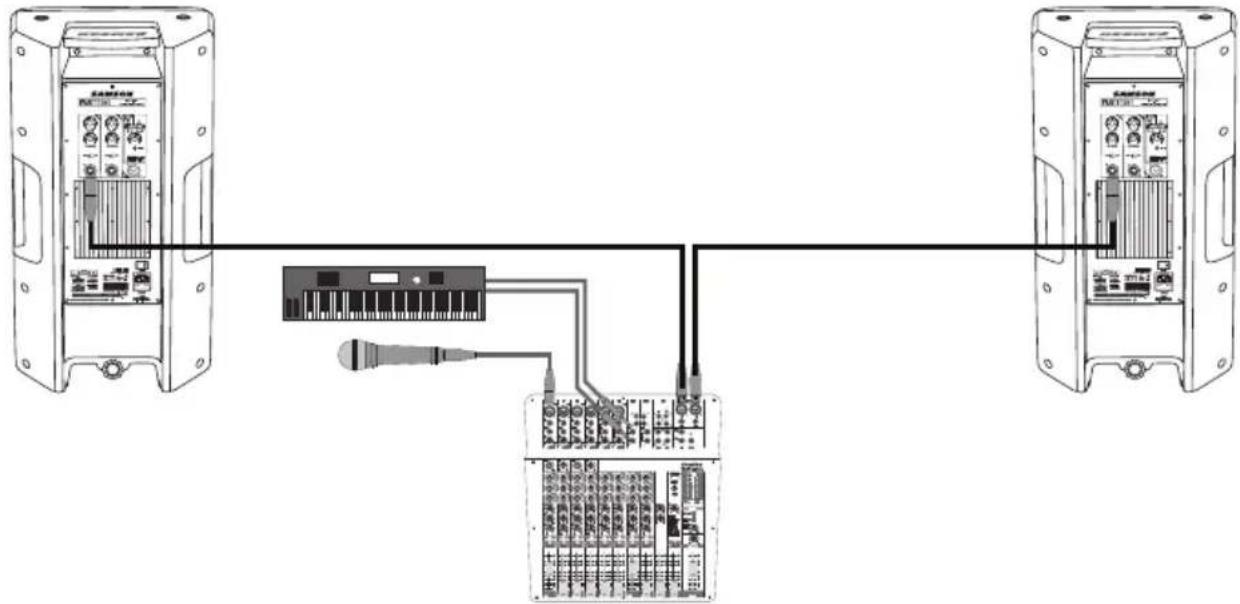

I seguenti passi aiutano ad iniziare ad usare il diffusore della series RS con un mixer.

1. Girare l'interruttore di alimentazione del diffusore RS e del mixer sulle posizioni OFF.

2. Girare il controlo VOLUME sul pannello posteriore del diffusore RS verso il basso, completamente in senso antiorario.

3. Seguendo le istruzioni del produttore, collegare le fonti audio al mixer.

4. Collegare un cavo XLR o 1/4" dall'uscita del mixer al jack INPUT 1 sul pannello posteriore del diffusore RS. Impostare l'interruttore LINE/MIC sulla posizione LINE.

5. Collegare il cavo di alimentazione in dotazione alla presa di alimentazione IEC presente sul retro del diffusore. Inserire il cavo di alimentazione in una presa CA. Nota: assicurarsi sempre che la presa CA sia configurata con la tensione corretta,osi come individato sul pannello posteriori del diffusore RS.

6. Accendere il mixer e i diffusori RS.

7. Mandare un segnale audio dal mixer e controllare che il livello sia adeguato utilizzando l'indicatore di uscita del mixer.

8. Alzare lentamente il controllo VOLUME del diffusore RS fino a raggiungere il livello desiderato.

9. Se il volume dai diffusori diventa molto alto, o l'indicatore Limit lampeggia spesso, abbassare un po' il controlo VOLUME sul diffusore RS finché l'indicatore non si accende, o si accende solo occasionally con i picchi di segnale.

Note: Prima di collegare e accendere, ricordare la regola "ultimo accesso, primo spento" delle apparecchiature audio alimentate - Quando si accende il systema, assicurarsi che tutti i cavi siano collegati, prima accendere il mixer e qualsiasi另一tra apparecchiatura esterna, quando accendere i diffusori RS. Quando si spegne, spegnere prima i diffusori RS e poi il mixer e l'attrezzatura esterna.

Connessione di un microfono cablato

Attenersi alla segunte procedura per collegare un segnale di livllo microfonico all'altoparlante RS e collegare in Cascata il segnale a un secondo diffusore RS:

1. Posizione l'interruttore POWER di entrambi i diffusori RS sulla posizione OFF.
2. Girare il controlo VOLUME verso il basso, completamente in senso antiorario.
3. Collegare i cavi di alimentazione di anni armadio a una presa CA.

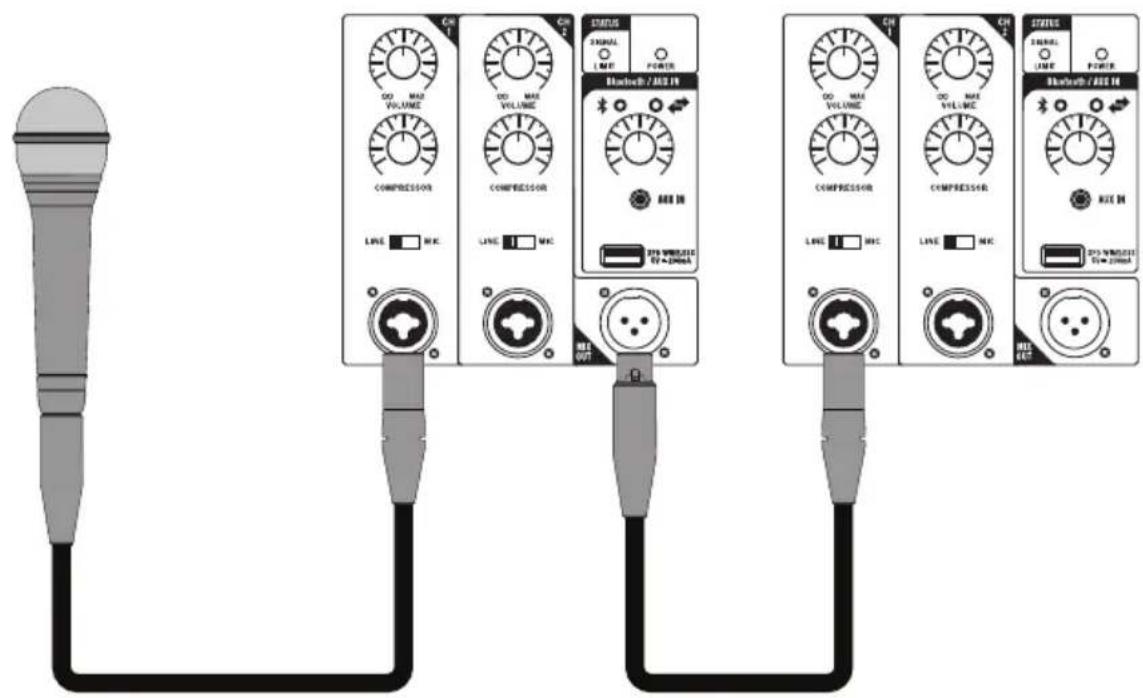

4. Collegare un cavo XLR standard dall'uscita MIX OUT del diffusore principale RS all'ingresso XLR INPUT 1 del secondo diffusore RS.
5. Sul secondo diffusore RS, impostare l'interruttore SENSITIVITY sulla posizione LINE.
6. Usando un carrvo XLR standard, collegare un microfono dinamico all'INGRESSO XLR del diffusore RS.
7. Posizione l'interruttore SENSITIVITY sulla posizione MIC.
8. Posizione l'interruttore di alimentazione della posizione ON.
9. Mention si parla o si canta nel microfono, augmentare lentamente il controlo VOLUME fina a raggiungere il livello desiderato.
10. Per un rinforzo del suono maggiore è possible far funzionare diversi monitor utilizzando l'uscita Mix per collegare a margherita un diffusore RS ad un'alto. Impostare la sensibilità d'ingresso dei cabinet aggiuntivi sulla posizione di livello LINE.

Accoppiamento Bluetooth®

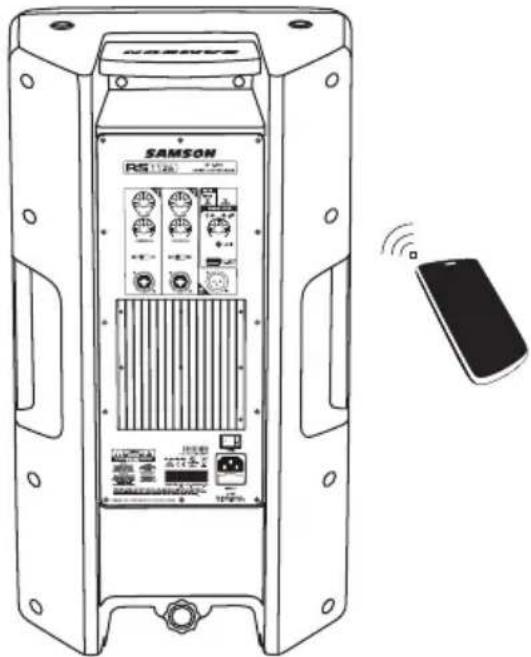

1. Ruotare il controlo del volume BLUETOOTH/ AUX IN in senso antiorario fino a 0.
2. Con il diffusore RS e il disposativo Bluetooth accesso, premere e rilasciare rapidamente il pulsante Pair sul pannello posteriore del diffusore RS Loudspeaker per rendere il diffusore rilevabile. L'indicatore Bluetooth lampeggerà lentamente in blu.
3. Nelle impostazioni del dispositivo Bluetooth, impostarlo per "scopire" i dispositivi disponibili.
4. Dall'elenco dei dispositivi Bluetooth, selezionare il dispositivo "Samson BLUETOOTH".
5. Se il dispositivo chiede una chiave di accesso, insere le cifre 0000 (quattro zeri) e premere OK. Alcuni dispositivi sonoanche chiedere di accettare la connessione.
6. L'altoparlante del diffusore RS indica che l'accoppiamento è completo quando l'indicatore diventa blu fisso. Adesso è possible trasmettere l'audio in streaming dal dispositorio al diffusore RS.
7. Con il controlled del volume del dispositivo Bluetooth alzato, riproduire un po' di musica e augmentare lentamente il controllo del volume del diffusore RS BLUETOOTH/AUX IN sono a raggiungere il livello desiderato.

Istruzioni per la selezione della tension

Di seguito sono riportate le istruzioni passo per passo per cancellare la tensione di rete del diffusore RS.

AVVERTENZA: Prima di effettuare esta operazione, rimuovere il cavo di alimentazione!

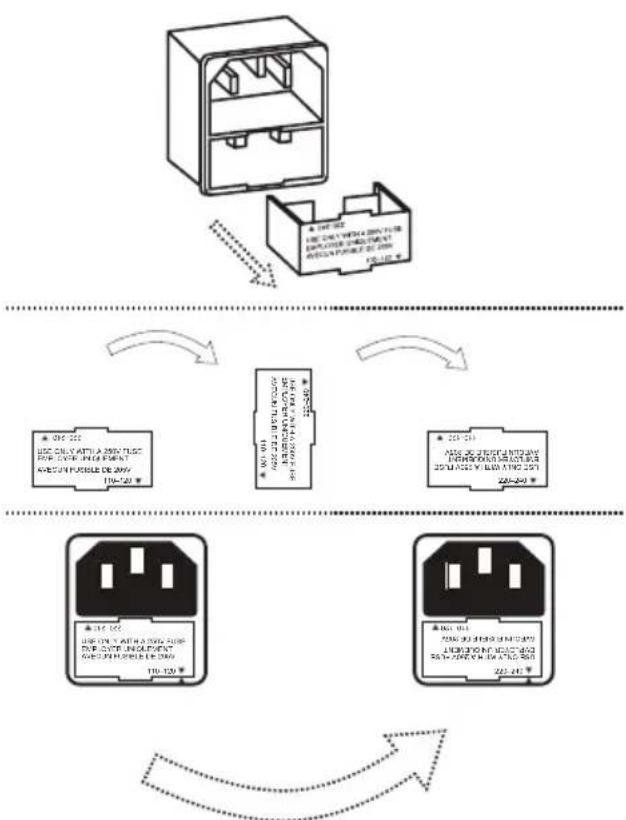

1. Inserire un piccolo cacciavite nella fessura sotto la slitta del fusabile e premere delicatamente verso l'internale verso l'alto. La slitta del fusabile salterà fuori di circa 3/8 di pollice.
2. Togliere la slitta del fusibile.
3. Estrarre il fusibile. Sostituire con il fusibile corretto per la propria area geografica.
4. Ruotare la slitta del fusabile e allineare la freccia sull'ingresso AC con la tensione corretta per la propria area geografica.
5. Spingere la slitta del fusibile nell'ingresso CA fino a quando non è completamente posizionata.

Collegamento del microfono wireless XPD (venduto separatamente)

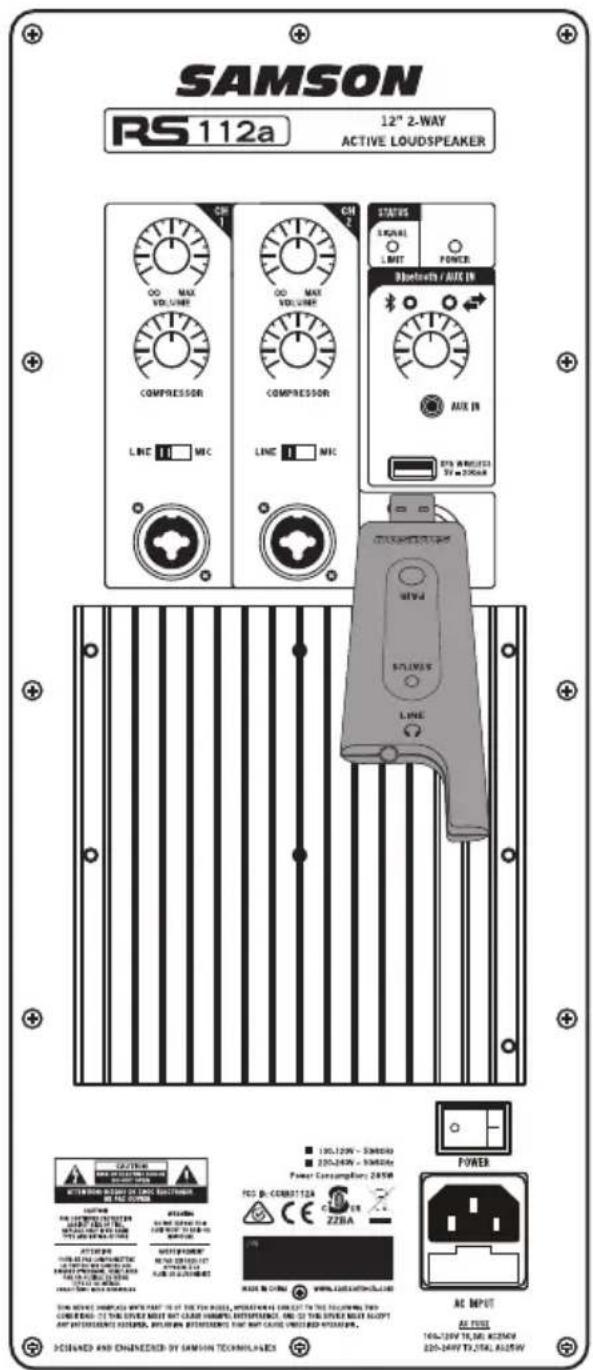

1. Inserire il ricevitore Samson XPD USB nel jack XPD Wireless USB sul pannello posteriore del diffusore RS.
2. Ruotare la manopola Bluetooth/ Aux In Volume sul diffusore RS completeness in senso antiorario.
3. Inserire un set di batterie AA nuovo (LR6) nel vano batterie del trasmettitore, prestando attenzione a rispetto i contrassegni di polarità, quando riposizionare il coperchio.
4. Accendere il trasmettitore tenendo premuto il pulsante di accensione; la spia sul trasmettitore e il ricevitatore diventerà ambra.
5. Parlare o cantare nel microfono a un livello di prestazione normale e alzare il controllo Bluetooth/ Aux In sono a raggiungere il livello desiderato.

Specifiche

	RS110A RS112A RS1	5A
Potenza di uscita	300 Watt picco (260 LF + 40 HF)	400 Watt picco (300 LF + 100 HF)
	170 Watt RMS (140 LF + 30 HF)	200 Watt RMS (150 LF + 50 HF)
SPL max (1M) 10	2dB 115dB 116dB
Risposta di Frequenza	60Hz - 20kHz 55Hz	20KHz 50Hz - 20kHz
Bassa frequenza	Woofer da 10 pollici (254 mm) Bobina da 2 pollici (50,8 mm)	Woofer da 12 pollici (305 mm) Bobina da 2 pollici (50,8 mm)	Woofer da 15 pollici (381 mm) Bobina da 2,5 pollici (63,5 mm)
Alta frequenza	da 1 pollice (25,4 mm) Bobina da 1 pollice (25,4 mm)
Frequenza di	crossover: 3,5 kHz Tipo: 24dB/Oct	Frequenza: 3K Hz Tipo: 18dB/Oct
Copertura corno 84°H x 56°V 90°H x 60°V
Ingressi XLR bilanziato-1/4di pollice Combo, USB XPD Wireless
Uscita Uscita di linea XLR bilanziata
Equalizzazione contour	100Hz e 12kHz
Protezione elettronica	Termica, sovraccarico, limitatore analogico (ottico), compressore
Connettore CA	3 pin IEC 250 VCC, 10 A maschio	3 pin IEC 250 VCC, 20 A maschio
Consumo 420W
Fusibile	110V-120V T5A AC250V; 220V-240V T2.5A AC250V T: denomil a ritardo temporale L: denomata una bassa capacità di rottura	100-120V T6.3AL AC250V; 220-240V T3.15AL AC250V T: denomata il ritardo temporale L: denomata una bassa capacità di rottura
Custodia Polipropiente
Griglia Completamente in metallo, perforata
Maniglie Due suiati, una in alto
Angolo del monitor	45°
Metodo di montaggio	Ricettacolo per asta di montaggio da 1-38 pollici (35 mm), 4 puniti di anticoraggio M10
Dimensioni (L x L x A)	12,6 pollici x 11,2 pollici x 22,1 pollici 320 x 285 x 561 mm	15 pollici x 12,9 pollici x 23,9 pollici 380 x 327 x 606,5 mm	15,2 pollici x 14 pollici x 24,9 pollici 386 x 356 x 631,5 mm
Peso	21,6 libbre/9,8 kg	30,8 libbre/14 kg	32,6 libbre/14,8 kg

Samson migliorara continuamente i propri prodotti, pertanto le specifiche e le immagini sono soggette a modifiche alla preavviso.
