Caratteristiche	Dettagli
Tipo di apparecchio	Condizionatore
Capacità di raffreddamento	12 000 BTU
Classe energetica	A+
Livello sonoro	35 dB (in modalità silenziosa)
Funzionalità	Modalità raffreddamento, modalità riscaldamento, deumidificazione
Dimensioni (L x A x P)	800 x 290 x 200 mm
Pannello di controllo	Telecomando incluso
Installazione	Installazione a parete
Manutenzione	Filtri lavabili, pulizia regolare consigliata
Sicurezza	Protezione contro sovraccarichi elettrici
Peso	30 kg
Garanzia	2 anni

Domande frequenti - ULY12EAW SHARP

Come si installa il condizionatore SHARP ULY12EAW?

Assicurati di seguire le istruzioni fornite nel manuale d\'uso. Generalmente, devi fissare l\'unità interna ed esterna, collegare i tubi e i cavi, quindi effettuare lo scarico dell\'aria.

Il condizionatore non raffredda correttamente. Cosa fare?

Verifica che i filtri dell\'aria siano puliti e che non ci siano ostacoli davanti all\'unità. Assicurati inoltre che la temperatura impostata sia inferiore a quella ambiente.

Il condizionatore fa un rumore strano. È normale?

Un leggero rumore della ventola è normale, ma rumori forti o insoliti possono indicare un problema. Controlla che l\'unità sia installata correttamente e che non ci siano oggetti che bloccano la ventola.

Come si puliscono i filtri del SHARP ULY12EAW?

Rimuovi i filtri dall\'unità, aspira la polvere o lavali con acqua tiepida e sapone. Assicurati di asciugarli bene prima di rimetterli a posto.

Qual è il livello sonoro del condizionatore SHARP ULY12EAW?

Il livello sonoro è di circa 32 dB(A) in modalità silenziosa, che è relativamente basso, ma può variare a seconda della modalità di funzionamento.

Cosa fare se il condizionatore non si accende?

Verifica se l\'apparecchio è correttamente collegato e se l\'interruttore automatico non è scattato. Se il problema persiste, consulta un professionista.

Come si regola la temperatura sul SHARP ULY12EAW?

Usa il telecomando per regolare la temperatura. Premi i pulsanti della temperatura per aumentare o diminuire la temperatura desiderata.

Il condizionatore emette un odore sgradevole. Cosa fare?

Potrebbe essere dovuto a filtri sporchi o umidità. Pulisci i filtri e verifica che non ci sia acqua stagnante. Se l\'odore persiste, contatta un tecnico.

Qual è il consumo energetico del SHARP ULY12EAW?

Il condizionatore ha una classe energetica A++, il che significa che è efficiente dal punto di vista energetico. Consulta l\'etichetta energetica per maggiori dettagli.

Come si usa la modalità riscaldamento del condizionatore?

Seleziona la modalità riscaldamento sul telecomando. Assicurati che l\'unità esterna non sia ostruita per un funzionamento ottimale.

Il condizionatore mostra un codice di errore. Cosa significa?

I codici di errore indicano diversi problemi. Consulta il manuale d\'uso per capire cosa significa il codice specifico visualizzato.

MANUALE UTENTE ULY12EAW SHARP

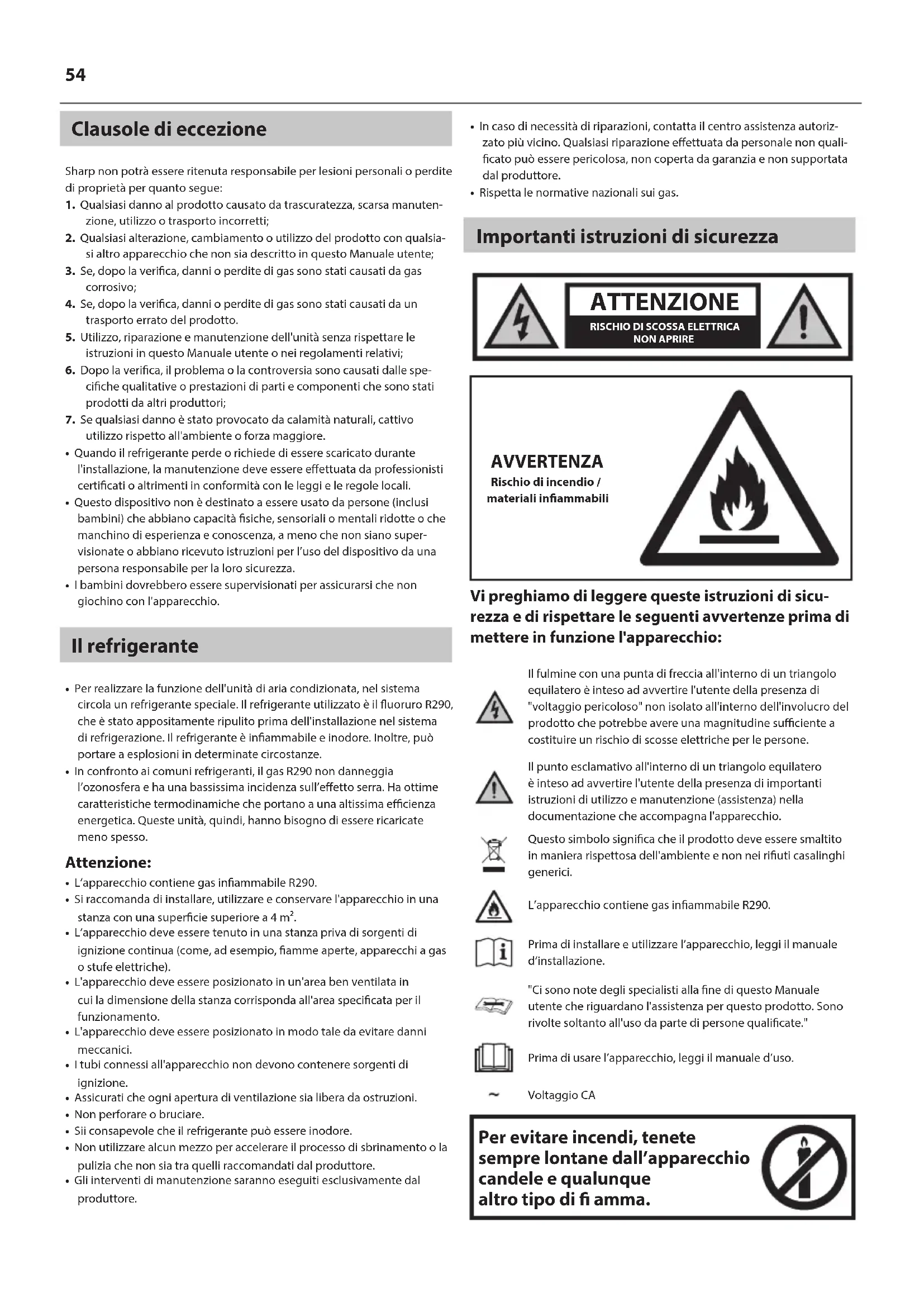

Clausole di eccezione

Sharp non potrà essere ritenuta responsabile per lesioni personali o perdite di proprietà per quanto segue:

1. Qualsiasi danno al prodotto causato da trascuratezza, scarsa manutenzione, utilizzo o trasporto incorretti;
2. Qualsiasi alterazione, cambiamento o utilizzo del prodotto con qualsiasi altro apparecchio che non sia descritto in questo Manuale utente;
3. Se, dopo la verifica, danni o perdite di gas sono stati causati da gas corrosivo;
4. Se, dopo la verifica, danni o perdite di gas sono stati causati da un trasporto errato del prodotto.
5. Utilizzo, riparazione e manutenzione dell'unità senza rispettare le istruzioni in questo Manuale utente o nei regolamenti relativi;
6. Dopo la verifica, il problema o la controversia sono causati dalle specifiche qualitative o prestazioni di parti e componenti che sono stati prodotti da altri produttori;
7. Se qualsiasi danno è stato provocato da calamità naturali, cattivo utilizzo rispetto all'ambiente o forza maggiore.
8. Quando il refrigerante perde o richiede di essere scaricato durante l'installazione, la manutenzione deve essere effettuata da professionisti certificati o altrimenti in conformità con le leggi e le regole locali.
9. Questo dispositivo non è destinato a essere usato da persone (inclusi bambini) che abbiano capacità fisiche, sensoriali o mentali ridotte o che manchino di esperienza e conoscenza, a meno che non siano supervisionate o abbiano ricevuto istruzioni per l'uso del dispositivo da una persona responsabile per la loro sicurezza.
10. I bambini dovrebbero essere supervisionati per assicurarsi che non giochi con l'apparecchio.

Il refrigerante

• Per realizzare la funzione dell'unità di aria condizionata, nel sistema circola un refrigerante speciale. Il refrigerante utilizzato è il fluoruro R290, che è stato appositamente ripulito prima dell'installazione nel sistema di refrigerazione. Il refrigerante è infiammabile e inodore. Inoltre, può portare a esplosioni in determinate circostanze.
• In confronto ai comuni refrigeranti, il gas R290 non danneggia l'ozonosfera e ha una bassissima incidenza sull'effetto serra. Ha ottime caratteristiche termodinamiche che portano a una altissima efficienza energetica. Queste unità, quindi, hanno bisogno di essere ricaricate meno spesso.

Attenzione:

• L'apparecchio contiene gas infiammabile R290.
- Si raccomanda di installare, utilizzare e conservare l'apparecchio in una stanza con una superficie superiore a 4 m ^2 .
- L'apparecchio deve essere tenuto in una stanza priva di sorgenti di ignizione continua (come, ad esempio, fiamme aperte, apparecchi a gas o stufe elettriche).
- L'apparecchio deve essere posizionato in un'area ben ventilata in cui la dimensione della stanza corrisponda all'area specificata per il funzionamento.
- L'apparecchio deve essere posizionato in modo tale da evitare danni meccanici.
- I tubi connessi all'apparecchio non devono contenere sorgenti di ignizione.
- Assicurati che ogni apertura di ventilazione sia libera da ostruzioni.
• Non perforare o bruciare.
- Sii consapevole che il refrigerante può essere inodore.
- Non utilizzare alcun mezzo per accelerare il processo di sbrinamento o la pulizia che non sia tra quelli raccomandati dal produttore.
- Gli interventi di manutenzione saranno eseguiti esclusivamente dal produttore.

• In caso di necessità di riparazioni, contatta il centro assistenza autorizzato più vicino. Qualsiasi riparazione effettuata da personale non qualificato può essere pericolosa, non coperta da garanzia e non supportata dal produttore.
• Rispetta le normative nazionali sui gas.

Importanti istruzioni di sicurezza

ATTENZIONE RISCHIO DI SCOSSA ELETTRICA NON APRIRE

AVVERTENZA Rischio di incendio / materiali infiammabili

Vi preghiamo di leggere queste istruzioni di sicurezza e di rispettare le seguenti avvertenze prima di mettere in funzione l'apparecchio:

Il fulmine con una punta di freccia all'interno di un triangolo equilatero è inteso ad avvertire l'utente della presenza di "voltaggio pericoloso" non isolato all'interno dell'involucro del prodotto che potrebbe avere una magnitudine sufficiente a costituire un rischio di scosse elettriche per le persone.

Il punto esclamativo all'interno di un triangolo equilatero è inteso ad avvertire l'utente della presenza di importanti istruzioni di utilizzo e manutenzione (assistenza) nella documentazione che accompagna l'apparecchio.

Questo simbolo significa che il prodotto deve essere smaltito in maniera rispettosa dell'ambiente e non nei rifiuti casalinghi generici.

L'apparecchio contiene gas infiammabile R290.

Prima di installare e utilizzare l'apparecchio, leggi il manuale d'installazione.

"Ci sono note degli specialisti alla fine di questo Manuale utente che riguardano l'assistenza per questo prodotto. Sono rivolte soltanto all'uso da parte di persone qualificate."

Prima di usare l'apparecchio, leggi il manuale d'uso.

Voltaggio CA

Per evitare incendi, tenete sempre lontane dall'apparecchio candele e qualunque altro tipo di fi amma.

Attenzione:

• Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se ricevono supervisione o istruzioni sull'uso del dispositivo in maniera sicura e se comprendono i rischi comportati.
  • Non lasciare che i bambini ci giochi.
• La pulizia e la manutenzione da parte del cliente non deve essere effettuata da bambini senza supervisione.
• Prima dell'utilizzo, conferma che l'alimentazione di rete corrisponda a quella indicata sulla targhetta (questa si trova sul lato del prodotto).
• Prima do pulire o effettuare manutenzione sul condizionatore d'aria, spegnilo e disconnetti la spina.
• Non danneggiare o alterare il cavo di alimentazione senza cognizione. Non deve essere contorto, allungato, aggrovigliato o collocato vicino a luoghi caldi. Non collocare oggetti pesanti sul cavo di alimentazione e non collocare il cavo nello spazio tra oggetti.
• Non tirare o trascinare il cavo di alimentazione per staccarlo dalla spina o per spostare il condizionatore d'aria.
• Non inserire o disinserire la spina con mani bagnate.
• Assicurati che l'apparecchio sia connesso alla messa a terra. Assicurati che la messa a terra sia affidabile. Se hai dubbi sulla messa a terra del prodotto, rivolgiti a un professionista.
• Se il cavo di alimentazione è danneggiato, deve essere portato al rivenditore per la riparazione o la sostituzione per prevenire l'insorgere di qualsiasi pericolo.
• In caso di irregolarità (ad es. odore di bruciato), spegni immediatamente il prodotto. Rimuovi la sua spina e contatta il rivenditore per una riparazione.
• Quando l'apparecchio non viene usato o è sottoposto a manutenzione, spegni l'alimentazione e stacca la spina per evitare di danneggiare l'unità.
• Non spruzzare o versare acqua sul prodotto in quanto ciò potrebbe provocare corto circuiti o danni al condizionatore d'aria.
• Non usare il tubo di scarico sotto gli 0 °C. Un tubo di scarico congelato provocherà perdite d'acqua dall'apparecchio.
• Non utilizzare apparecchio di riscaldamento attorno al condizionatore d'aria.
• Non utilizzare l'unità in bagno o nella lavanderia.
• Tieni l'apparecchio lontano da sorgenti di fiamme e oggetti infiammabili ed esplosivi.
• Bambini e persone disabili non devono usare il condizionatore d'aria portatile senza supervisione.
• Assicurati che i bambini non giochi con il condizionatore e che non si arrampichino su di esso.
• Non appoggiare o appendere oggetti gocciolanti sopra il condizionatore d'aria.
• Non riparare o risistemare il condizionatore da te.
  • Non inserire oggetti nel condizionatore.
• Assicurati che non ci siano sostanze estranee nel dotto dell'aria. Se dovessero entrare sostanze estranee nel dotto dell'aria, contatta il rivenditore per prevenire l'insorgenza di danni.
  • Non usare prolunghe.

Ambiente di utilizzo:

• Il condizionatore d'aria deve essere utilizzato nell'intervallo di temperature tra 16 °C e 35 °C:
  • L'apparecchio deve essere usato solo all'interno.
• L'apparecchio deve essere posizionato in modo che la presa sia accessibile.

• Questo condizionatore d'aria può essere usato solo in ambienti domestici e non è inteso per l'utilizzo in aree commerciali.

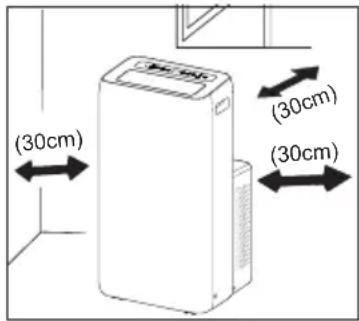

• Assicurati che ci sia uno spazio di almeno 30 cm attorno all'apparecchio e assicurati che la superficie del pavimento sia liscia e piatta.
  • Non utilizzare il condizionatore d'aria in un ambiente umido.

• Assicurati che l'ingresso e l'uscita dell'aria siano sempre puliti e senza ostruzioni.
• Durante l'utilizzo, chiudi porte e finestre per migliorare l'effetto di raffreddamento.
• Colloca l'apparecchio su una superficie liscia e piatta per evitare eccessivi rumori e vibrazioni.
• Questo condizionatore d'aria è dotato di rotelle. Le rotelle dovrebbero scivolare su un pavimento liscio e piatto.
  • Non installare vicino a scale o gradini.
• Non inclinare né capovolgere il condizionatore d'aria. In caso si anormalità, disconnetti l'alimentazione immediatamente e contatta il rivenditore per prevenire l'insorgenza di danni.
• Evita la luce del sole diretta.

Smaltimento di questo apparecchio e delle batterie

• PER SMALTIRE IL PRESENTE DISPOSITIVO O LE SUE BATTERIE, NON UTILIZZARE IL NORMALE BIDONE DELLA SPAZZATURA, E NON GETTATELI NEL FUOCO!
- Le apparecchiature elettriche ed elettroniche usate e le batterie devono essere sempre raccolte e trattate in conformità alla normativa vigente sulla RACCOLTA DIFFERENZIATA.
- La raccolta differenziata promuove un trattamento ambientalmente compatibile, il riciclo dei materiali, minimizzando lo smaltimento finale di rifiuti. Uno SMALTIMENTO IMPROPRIO può essere pericoloso per la salute umana e per l'ambiente a causa di determinate sostanze! Porta i DISPOSITI USATI alla struttura locale municipale ove disponibile.
- Rimuovi le BATTERIE USATE dal dispositivo e portale negli apposite contenitori posti nei punti vendita delle nuove batterie.
- Nel caso di dubbi circa lo smaltimento, contattare le autorità locali o i rivenditori e informarsi sul corretto metodo di smaltimento.
- SOLO PER GLI UTENTI NELL'UNIONE EUROPEA E ALCUNI ALTRI PAESI, AD ESEMPIO NORVEGIA E SVIZZERA:
- La collaborazione nella raccolta differenziata è richiesta dalla legge.
- Il simbolo sopra mostrato si trova sulle apparecchiature elettriche ed elettroniche e sulle batterie (o sull'imballaggio) per ricordare all'utilizzatore di questo. Se "Hg" o "Pb" compaiono sotto il simbolo significa che le batterie contengono tracce di mercurio o piombo, rispettivamente (Hg) o (Pb).
- Gli utilizzatori dei NUCLEI DOMESTICI sono chiamati ad utilizzare le esistenti piazzole ove conferire i dispositivi usati e le batterie. Le batterie sono raccolte anche nei punti vendita. Il conferimento è gratuito.
- Se il dispositivo è stato utilizzato per SCOPI PROFESSIONALI, sei pregato di contattare il rivenditore Sharp che ti darà informazioni sul ritiro. Potrebbero essere addebitate le spese di ritiro e riciclaggio. Prodotti piccoli (e quantitativi ridotti) potranno essere ritirati anche dai centri di raccolta locali. Per la Spagna: contatta il sistema di raccolta ufficiale o l'ente locale preposto al ritiro dei prodotti usati.
- La maggior parte dei paesi UE hanno leggi che regolano lo smaltimento

delle batterie. Il simbolo del riciclaggio appare sugli apparecchi elettrici, sulle confezioni e sulle batterie per ricordare agli utenti di smaltire questi oggetti in maniera corretta. Agli utenti è richiesto di usare le strutture di raccolta esistenti per attrezzature e batterie. Contatta il tuo rivenditore o le autorità locali per ulteriori informazioni.

- Il testo intero della dichiarazione di conformità UE è disponibile al seguente link www.sharpconsumer.com e poi entrando nella sezione download del tuo modello e scegliendo "Dichiarazioni CE".

Per l'assistenza e i diritti di garanzia visita www.sharpconsumer.com/support/ o contatta il rivenditore da cui hai acquistato il prodotto. Le Dichiarazioni di conformità sono disponibili alla pagina www.sharpconsumer.com/documents-of-conformity/

Contenuto della confezione

NOTA

- Controlla che gli accessori siano disponibili prima dell'installazione.

Vedi le immagini 6 a pagina 2

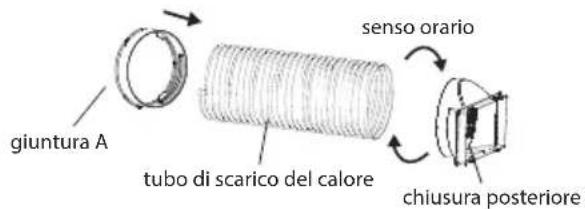

1. Giuntura A (× 1)
2. Chiusura posteriore (× 1)

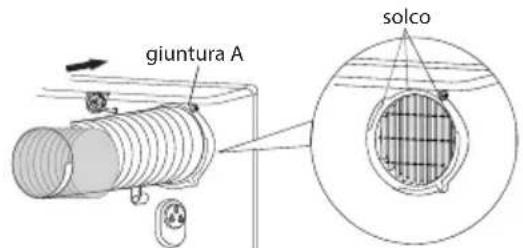

3. Tubo di scarico del calore (× 1)
4. Connettore di scarico (x 1)
5. Ganci cavo di alimentazione (× 2)
6. Viti (× 2)
7. Telecomando (× 1)
8. Batterie AAA 1.5 V R03 (× 2)
9. Manuale utente (× 1)
10. Scheda di garanzia (× 1)

Nomi dei componenti

Vedi le immagini 1 and 2 a pagina 1

1. Pannello di controllo
2. Deflettore guida
3. Ricevitore del segnale
4. Impugnatura

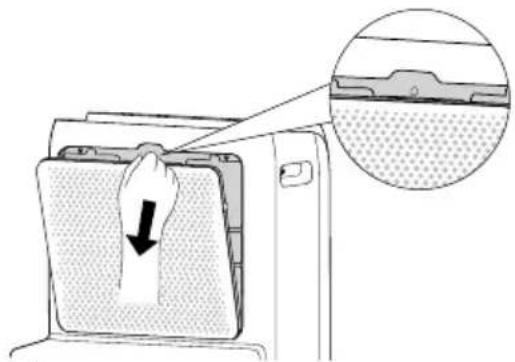

5. Filtro
6. Ingresso dell'aria
7. Bocca di scarico centrale
8. Cavo di alimentazione
9. Ganci cavo di alimentazione
10. Spazio di immagazzinamento interno
11. Bocca di scarico inferiore
12. Rotelle

ATTENZIONE: alcuni accessori di installazione non possono essere gettati.

Pannello di controllo

Vedi 3.a pagina 1.

1. Indicatore della velocità della ventola
2. Pulsante Fan (ventola)
3. Pulsante Swing
4. Indicatore Swing
5. Tasto +/-
6. Pannello display
7. Indicatore Timer
8. Pulsante Timer
9. Pulsante Mode (modalità)
10. Indicatore modalità Raffreddamento
11. Indicatore modalità Asciugatura
12. Indicatore modalità Ventola

13. Tasto ON/OFF

14. Indicatore modalità Riscaldamento (solo modello UL-Y12EA-W con Raffreddamento e Riscaldamento)

NOTA:

• Dopo aver connesso l'alimentazione, il condizionatore d'aria emetterà un suono. Dopodiché, potrai usare il condizionatore d'aria tramite il pannello di controllo.
• Quando l'apparecchio è acceso, emette un suono ogni volta che viene premuto un pulsante. Quando un pulsante viene premuto, la spia associata si accenderà o si spegnerà.
• Quando l'apparecchio viene spento, anche il display si spegne. Quando viene acceso, il display sul pannello di controllo mostrerà la temperatura impostata in modalità Raffreddamento e Riscaldamento (solo modelli con Raffreddamento e Riscaldamento).

Utilizzo del pannello di controllo

Tasto ON/OFF

Premendo questo pulsante accendi e spegni il condizionatore d'aria.

Tasto +/-

In modalità di raffreddamento o riscaldamento, premi il pulsante "+" oppure "-" per aumentare o diminuire la temperatura impostata di 1°C. L'intervallo di temperatura impostabile è da 16°C a 30°C. Quando è attiva la modalità asciugatura o ventola, questi pulsanti non funzioneranno.

Pulsante Fan (ventola)

Premi questo pulsante e la velocità della ventola cambierà come segue: bassa velocità >> media velocità >> alta velocità >> ventola automatica

Pulsante Mode (modalità)

Premi questo pulsante e la modalità a cambierà come segue:

COOL (raffreddamento) >> DRY (asciugatura) >> FAN (ventola) >> HEAT (riscaldamento) (solo modelli con Raffreddamento e Riscaldamento)

RAFFREDDAMENTO: in questa modalità, l'indicatore della modalità di raffreddamento sarà acceso.

Il display mostra la temperatura impostata.

L'intervallo di temperature utilizzabili è 16°C - 30°C.

ASCIUGATURA: in questa modalità, l'indicatore della modalità di asciugatura sarà acceso.

Il display non mostrerà nulla.

VENTOLA: in questa modalità, funziona solo la ventola. L'indicatore della modalità ventola si accenderà. Il display non mostrerà nulla.

RISCALDAMENTO (solo modelli con Raffreddamento e Riscaldamento): in questa modalità, l'indicatore del riscaldamento si accenderà. Il display mostrerà la temperatura impostata. L'intervallo di temperature impostabili è 16°C - 30°C.

Pulsante Timer

Quando viene impostato il timer in modalità spenta, funzionerà come la funzione del timer di accensione. Quando viene impostato il timer in modalità accesa, il timer funzionerà come timer di spegnimento. Tieni presente che il timer di accensione e quello di spegnimento non possono essere configurati insieme.

Premi il pulsante timer per passare alla modalità di impostazione del timer. Quando sei in modalità timer, usa i pulsanti - e + per selezionare il tempo in intervalli da 0,5. Quando il display mostra 10 ore, i pulsanti + e - imposteranno il tempo a intervalli di 1 ora. Dopo aver configurato il tempo della durata, premi di nuovo il pulsante timer per confermare l'impostazione. Quando viene impostato il timer di accensione, l'unità inizierà a funzionare quando passa il tempo impostato. Quando viene importato il timer di spegnimento, il display del timer sarà sostituito con la temperatura dopo cinque secondi.

Per annullare il timer, premi di nuovi il pulsante timer.

Oscillazione

Premi questo pulsante, il deflettore orizzontale del condizionatore d'aria oscillerà su e giù automaticamente. Con una singola pressione si attiva e si disattiva.

Telecomando

Pulsanti del telecomando

Vedi 4 a pagina 1.

1. ON/OFF

2. MODALITA'

3. +/-

4. VENTOLA

5. SWING

6. SLEEP

7. TIMER

Display del telecomando

Vedi 5 a pagina 1.

1. AUTO: modalità automatica

2. COOL: modalità Raffreddamento

3. DRY: modalità Asciugatura

4. FAN: modalità Ventola

5. HEAT: modalità Riscaldamento (solo modelli con Raffreddamento e Riscaldamento)

6. T-ON: Timer accensione

7. T-OFF: Timer spegnimento

8. SWING: utilizzo Swing

9. SLEEP: utilizzo Sleep

10. LOCK: blocco

11. SPEED: imposta la velocità della ventola

12. Imposta la temperatura

13. Imposta l'ora

14. Invia segnale

Funzioni del telecomando

NOTA:

• Il telecomando potrebbe avere più funzionalità di quante ne abbia il tuo condizionatore d'aria. Se vengono premuti pulsanti aggiuntivi, non avranno alcun effetto sull'utilizzo dell'unità.
• Quando l'alimentazione viene connessa (in stato di stand-by), puoi utilizzare il condizionatore d'aria tramite il telecomando.
• Quando l'unità è accesa, ogni volta che premi un pulsante sul telecomando l'icona del segnale "", "sul display del telecomando lampeggerà una volta. Se il condizionatore d'aria emette un suono, significa che il segnale è stato inviato.
• Quando l'unità è spenta, la temperatura impostata verrà mostrata sul telecomando (se la luce del display dell'unità interna è accesa, verrà mostrata l'icona corrispondente). Quando l'unità è accesa, le icone delle funzioni in corso saranno mostrate sul telecomando.

Pulsante ON/OFF

Premi questo pulsante per accendere o spegnere l'unità.

Pulsante MODALITÀ

Premendo una volta questo pulsante puoi selezionare la modalità richiesta come mostrato di seguito (l'icona corrispondente "◀" si illuminerà dopo che viene selezionata la modalità):

AUTO >>COOL (raffreddamento) >> DRY (asciugatura) >> FAN

(ventola) >> HEAT (riscaldamento) (solo modelli con Raffreddamento e Riscaldamento)

• Selezionando AUTO, il condizionatore d'aria funzionerà automaticamente a seconda della temperatura ambientale. La temperatura impostata non può essere regolata e non sarà nemmeno mostrata. Premi il pulsante FAN (VENTOLA) per regolare la velocità della ventola.

• Selezionando COOL (RAFFREDDAMENTO), il condizionatore d'aria funzionerà in modalità raffreddamento. Quindi premi il pulsante + o - per regolare la temperatura impostata. Premi il pulsante FAN (VENTOLA) per regolare la velocità della ventola.

• Selezionando DRY (ASCIUGATURA), il condizionatore d'aria funzionerà a bassa velocità della ventola in modalità asciugatura. In questa modalità, la velocità della ventola non può essere regolata.

• Selezionando FAN (VENTOLA), il condizionatore funzionerà soltanto in modalità ventola. Quindi premi il pulsante FAN per regolare la velocità della ventola.
• Selezionando HEAT (RISCALDAMENTO), il condizionatore d'aria funzionerà in modalità riscaldamento. Quindi premi il pulsante + o - per regolare la temperatura impostata. Premi il pulsante FAN (VENTOLA) per regolare la velocità della ventola. (Le unità di solo raffreddamento non possono ricevere il segnale della modalità di riscaldamento. Se HEAT viene selezionato sul telecomando, premendo il pulsante ON/OFF non è possibile accendere il condizionatore d'aria.)

Pulsante +/-

• Premendo il pulsante + o - una volta aumenterai o diminuirai la temperatura impostata di 1°C. Tieni premuto il pulsante + o - per 2 secondi e la temperatura sul telecomando cambierà rapidamente. Lascia il pulsante dopo aver raggiunto la temperatura richiesta. (La temperatura non può essere regolata in modalità auto).
• Configurando il timer di accensione o il time di spegnimento, premi il pulsante + o - per regolare il tempo. (Vedi il pulsante TIMER per i dettagli dell'impostazione.)

Tasto VENTOLA

• Premendo questo pulsante è possibile selezionare la velocità della ventola come segue: AUTO, VELOCITÀ 1 (■), VELOCITÀ 2 (■) VELOCITÀ

NOTA:

• A velocità AUTO, il condizionatore selezionerà automaticamente la velocità adatta della ventola secondo la temperatura dell'ambiente.
• La velocità della ventola non può essere regolata in modalità asciugatura.

Pulsante SWING

Premi questo pulsante per attivare o disattivare l'oscillazione dell'aria.

Pulsante SLEEP

- Premi il pulsante Sleep per entrare in modalità Sleep. Se sul telecomando è in funzione in modalità di raffreddamento, dopo che viene avviata la modalità Sleep la temperatura preimpostata aumenterà di 1 °C entro 1 ora; la temperatura preimpostata aumenterà di 2 °C entro 2 ore e poi l'unità funzionerà a questa temperatura finché non viene spenta.

- Premi il pulsante Sleep per entrare in modalità Sleep. Se sul telecomando è in funzione in modalità di riscaldamento (solo in modelli con raffreddamento e riscaldamento), dopo che viene avviata la modalità Sleep la temperatura preimpostata diminuirà di 1 °C entro 1 ora; la temperatura preimpostata diminuirà di 2 °C entro 2 ore e poi l'unità funzionerà a questa temperatura finché non viene spenta.

- La funzione Sleep è disponibile solo in modalità di raffreddamento e riscaldamento. La funzione Sleep non può essere impostata insieme al timer di spegnimento.

Pulsante TIMER

- Quando l'unità è accesa, premi questo pulsante per impostare il Timer spegnimento. Le icone T-OFF e H lampeggeranno. Entro 5 secondi, premi il pulsante + o - per regolare il tempo per il Timer spegnimento. Premendo una volta il pulsante + o - aumenterai o diminuirai il tempo di 0,5 ore. Tieni premuto il pulsante + o - per 2 secondi e il tempo cambierà rapidamente. Lascia il pulsante dopo aver raggiunto il tempo richiesto. Quindi premi il pulsante TIMER per confermare. Le icone T-OFF e H smetteranno di lampeggiare.

- Quando l'unità è spenta, premi questo pulsante per impostare il Timer accensione. Le icone T-ON e H lampeggeranno. Entro 5 secondi, premi il pulsante + o - per regolare il tempo per il Timer accensione. Premendo una volta il pulsante + o - aumenterai o diminuirai il tempo di 0,5 ore. Tieni premuto il pulsante + o - per 2 secondi e il tempo cambierà rapidamente. Lascia il pulsante dopo aver raggiunto il tempo richiesto. Quindi

premi il pulsante TIMER per confermare. Le icone T-ON e H smetteranno di lampeggiare.

- Per cancellare la funzione timer: se la funzione timer è configurata, premi il pulsante una volta TIMER per controllare il tempo rimanente. Entro 5 secondi, premi di nuovo il pulsante TIMER per cancellare questa funzione.

- Il timer accensione e il timer spegnimento non possono essere impostati insieme.

NOTA:

• L'intervallo di tempo per l'impostazione è: 0,5-24 ore.
• L'intervallo tra due movimenti non può superare 5 secondi, altrimenti il telecomando uscirà dallo stato di configurazione.

Funzioni combinando pulsanti

Funzione blocco bambini

Premi i pulsanti "+" e "-" contemporaneamente per accendere o spegnere la funzione di blocco per bambini. Quando la funzione di blocco per bambini viene avviata, l'indicatore di blocco per bambini sul telecomando è acceso. Se utilizzi il telecomando, questo non invierà segnali.

Questa funzione funziona solo con il telecomando: i pulsanti sull'unità stessa non possono essere bloccati.

Funzione di commutazione temperatura mostrata

Nello stato di spegnimento, premi il pulsante "-" e il pulsante "MODE" contemporaneamente per passare dall'unità in °C a °F e viceversa.

Funzione luce

Puoi spegnere o accendere la luce sul pannello di controllo dell'unità. In stato di accensione o spegnimento, punta il telecomando verso il ricevitore del segnale dell'unità e puoi tenere premuto i pulsanti "+" e "FAN" contemporaneamente per 3 secondi per spegnere o accendere la luce.

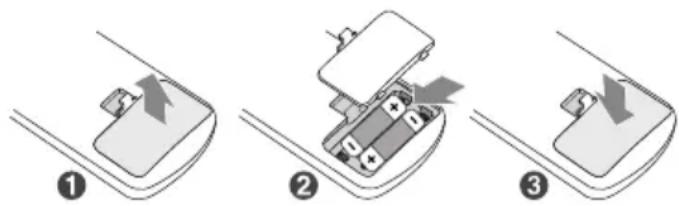

Installazione delle batterie

1. Premi e fai scorrere all'indietro il coperchio per aprire lo scompartimento delle batterie del telecomando.
2. Inserisci due batterie tipo AAA (1,5 V), incluse. Assicurati che le estremità (+) e é-* delle batterie corrispondano alle estremità (+) e (-) indicate nello scompartimento delle batterie.
3. Chiudo il coperchio dello scompartimento delle batterie.

NOTA:

• Durante l'operazione, punta l'emettitore del telecomando verso la finestra di ricezione sull'unità interna.
• La distanza tra l'emettitore del segnale e la finestra di ricezione non dovrebbe essere superiore a 8 metri, e non dovrebbero esserci ostacoli in mezzo.
  – Il segnale può facilmente subire interferenze in una stanza in cui ci siano luci fluorescenti o telefoni wireless; in queste situazioni, avvicina di più il telecomando all'apparecchio per un funzionamento più affidabile.
• Sostituisci con batterie dello stesso modello di quelle precedenti quando devono essere sostituite.
• Se non intendi usare l'unità per un lungo periodo di tempo, rimuovi le batterie dal telecomando.
• Se il display sul telecomando è sfuocato o non si vede niente, sostituisce le batterie.

Cura e manutenzione

AVVERTENZA!

• Prima di pulire il condizionatore, spegnilo e disconnettilo dall'alimentazione. In questo modo assicurerai di eliminare il rischio di scosse elettriche.
• Non lavare il condizionatore d'aria con acqua. In questo modo assicurerai di eliminare il rischio di scosse elettriche.
• Non usare liquidi volatili (come gas o solventi) per pulire il condizionatore. Altrimenti, la superficie potrebbe essere danneggiata.
• Non usare detergenti liquidi o corrosivi per pulire l'apparecchio e non spruzzare acqua o altri liquidi su di esso, altrimenti potresti provocare danni ai componenti di plastica o persino scosse elettriche.

Pulire l'involucro esterno e la griglia

Pulire l'involucro esterno:

Se c'è polvere sulla superficie dell'involucro esterno, usa un panno morbi-do per strofinarlo.

Se l'involucro esterno è molto sporco (ad es. di grasso), usa un detergente neutro

per pulirlo.

Pulire la griglia:

Per pulire la griglia in sé, usa una spazzola morbida.

Pulire il filtro

(Non toccare le alette per prevenire lesioni.)

1. Rimuovere il filtro

Premi il fermo come mostrato nell'immagine e poi rimuovi il filtro.

Usa un aspirapolvere o acqua per pulire il filtro. Se il filtro è molto sporco (ad es. di grasso), usa acqua calda a 40°C con un detergente neutro dissolto per pulirlo e poi riponilo in un luogo all'ombra per asciugarlo.

1. Installare il filtro

Dopo che il filtro è pulito e asciugato, assicurati di reinstallarlo correttamente.

• Il filtro andrebbe pulito una volta ogni tre mesi. Se c'è una grossa quantità di polvere nell'ambiente di utilizzo, puoi aumentare la frequenza della pulizia.
• Non asciugare il filtro con una sorgente diretta di calore o con un asciugacapelli, altrimenti potrebbe deformarsi o prendere fuoco.

Pulire il tubo di scarico del calore

Rimuovi il tubo di scarico del calore dal condizionatore d'aria, puliscilo e asciugalo e poi reinstallalo. (Per il metodo di installazione ,consulta le istruzioni per "Installare il tubo di scarico del calore".)

Controllare prima della stagione di utilizzo

• Controlla che gli ingressi e le uscite dell'aria non siano bloccate.
• Controlla che la spina e le presa siano in buone condizioni.
• Controlla che il filtro sia pulito.
• Controlla che le batterie siano installate nel telecomando.
• Controlla che la giuntura, i supporti per finestra e il tubo di scarico del calore siano installati in maniera solida.
• Controlla se ci sono danni al tubo di scarico del calore.

Controllare dopo la stagione di utilizzo

1. Scollega il cavo di alimentazione.
2. Pulisci il filtro e l'involucro esterno.
3. Rimuovi polvere e altro da sopra il condizionatore d'aria.

4. Elimina l'acqua accumulata nel telaio (consulta la sezione "Rimuovere l'acqua accumulata" per ulteriori dettagli).

5. Controlla se ci siano danni o meno al supporto per finestre.

6. Se si, contatta il rivenditore.

Mancato utilizzo per un lungo periodo di tempo

Se non utilizzi il condizionatore d'aria a lungo, segui i passaggi di seguito per assicurare che mantenga buone prestazioni:

• Assicurati che non ci sia acqua accumulata nell'involucro e che il tubo di scarico del calore sia stato staccato.
- Stacca la spina e avvolgi il cavo di alimentazione.
- Pulisci il condizionatore d'aria e riponilo in una confezione per impedire che raccolga polvere.

Avviso per lo smaltimento

• Alcuni degli elementi del confezionamento sono materiali riciclabili. Smaltiscili tramite il fornitore di servizi di riciclaggio della tua zona.
• Se vuoi smaltire il condizionatore, contatta il fornitore locale o il centro di consulenza per uno smaltimento corretto.

Risoluzione dei problemi

Prima di chiamare il servizio di assistenza, controlla nell'elenco sottostante, poiché il problema potrebbe non essere un malfunzionamento dell'unità.

Il condizionatore non funziona

Causa / Azione

• La corrente è mancata? / Attendi che venga ripristinata.
• La spina non è inserita saldamente? / Reinserisci la spina.
• L'interruttore d'aria è scattato o il fusibile è bruciato? / Chiedi a un professionista di sostituire l'interruttore o il fusibile.
• Il malfunzionamento è nel circuito? / Chiedi a un professionista di sostituire il circuito.
• Anche se l'unità viene riavviata immediatamente dopo essersi fermata? / Attendi 3 minuti e poi riaccendi l'unità.

Rumore di acqua che scorre

Causa / Azione

- Sia che l'unità sia accesa che spenta? / Si sente il suono del refrigerante che scorre all'interno del condizionatore d'aria, ma è un fenomeno normale.

Scarse prestazioni di raffreddamento (riscaldamento)

Causa / Azione

• Corrente troppo bassa? / Attendi che venga ripristinato il voltaggio.
• Filtro dell'aria troppo sporco? / Pulisci il filtro dell'aria.
• Anche se la temperatura corretta è stata impostata? / Regola la temperatura.
• Anche se le porte e le finestre sono state chiuse? / Chiudi porte e finestre.

Il condizionatore d'aria non riesce a ricevere il segnale dal telecomando oppure il telecomando non è sensibile.

Causa / Azione

- Ci sono serie interferenze con l'unità (come pressione statica, voltaggio instabile)? / Stacca la spina, reinseriscila dopo 3 minuti e riaccendi l'unità.

• Il telecomando è all'interno della portata di ricezione? / La portata di ricezione del telecomando è 8 metri. Non andare oltre questa distanza.
• C'è un ostacolo che blocca il segnale? / Rimuovi gli ostacoli.
• La sensibilità del telecomando è bassa? / Controlla le batterie del telecomando. Se la carica è bassa, sostituiscile.
• C'è una lampada fluorescente nella stanza? / Avvicina il telecomando al condizionatore d'aria. Spegni la lampada fluorescente e riprova.

Scricchiolio

Causa / Azione

- Sia che l'unità sia spenta che accesa? / L'espansione e il restringimento causati dalle variazioni di calore possono provocare un rumore di frizione.

C'è un suono anormale durante il funzionamento.

Causa / Azione

- L'unità riceve interferenze da tuoni, radio ecc? / Disconnetti l'alimentazione, riconnettila e poi riaccendi l'unità.

Odori

Causa / Azione

- C'è un odore sgradevole nella stanza, ad esempio mobili, sigarette ecc. / Elimina la fonte dell'odore. Pulisci il filtro.

Non viene emessa aria dal condizionatore d'aria

Causa / Azione

• L'ingresso o lo sbocco dell'aria sono ostruiti? / Elimina gli ostacoli.
- In modalità di riscaldamento, la temperatura interna aumenta la temperatura impostata? (solo modelli con Raffreddamento e Riscaldamento) / L'unità smetterà di emettere aria tramite la ventola dopo aver raggiunto la temperatura impostata.
- La modalità di riscaldamento è stata appena avviata? (solo modelli con Raffreddamento e Riscaldamento) / Per prevenire l'aria fredda, il condizionatore d'aria ritarderà l'avvio per un po' di tempo: si tratta di un comportamento normale.
- L'evaporatore è stato sbrinato? (Conferma tirando fuori il filtro.) / Questo fenomeno è normale. Il condizionatore d'aria si sta sbrinando. Dopo che lo sbrinamento è completato, riprenderà a funzionare.

La temperatura impostata non può essere regolata

Causa / Azione

• L'unità è in modalità auto? / La temperatura non può essere regolata in modalità auto.
• La temperatura richiesta supera l'intervallo di temperature che possono essere impostate? / Intervallo di temperature impostabile: da 16°C a 30°C
• Sia che l'unità sia accesa che spenta? / Si sente il suono del refrigerante che scorre all'interno del condizionatore d'aria, ma è un fenomeno normale.

Codici di errore

Possono apparire codici di errore sul display. In tal caso, prendi le contromisure indicate di seguito.

F1, F2, F4, F0:

Contatta personale qualificato per l'assistenza.

E8, H3

1. Controlla se l'unità è in un ambiente ad alta temperatura e alta umidità; se la temperatura ambientale è troppo alta, spegni l'unità e poi riaccendila dopo che la temperatura ambientale scende sotto i 35°C.
2. Controlla se l'evaporatore e il condensatore sono bloccati da oggetti; se sì, rimuovi gli oggetti, spegni l'unità e poi riaccendila per l'utilizzo.
3. Se il malfunzionamento si verifica ancora, contatta il centro assistenza.

H8

1. Rimuovi tutta l'acqua all'interno dell'involucro.
2. Se viene mostrato ancora l'errore "H8", contatta il rivenditore per eseguire la manutenzione dell'unità.

ATTENZIONE!

- Se si verifica uno dei fenomeni indicati di seguito, spegni il condizionatore d'aria e disconnetti immediatamente l'alimentazione, e quindi contatta immediatamente il rivenditore.

- Il cavo di alimentazione si sta surriscaldando o è rovinato.

- C'è un suono anormale durante il funzionamento.

- Odori

- Perdite d'acqua

• Non riparare o risistemare il condizionatore da te.
- Se il condizionatore funziona in condizioni non normali, può verificarsi un malfunzionamento, scosse elettriche o rischio di incendio.

Precauzioni di installazione

ATTENZIONE!

• Osserva tutti i codici e le ordinanze applicabili.
  • Non usare cavi di alimentazione danneggiati o non standard.
• Fa'attenzione durante l'installazione e la manutenzione. Evita qualsiasi utilizzo non corretto per prevenire scosse elettrice, lesioni e altri incidenti.

Selezione della posizione dell'installazione

Requisiti di base

Installare l'unità nei seguenti luoghi potrebbe causare malfunzionamento. Se questo è inevitabile, consulta il fornitore locale.

1. Nel luogo scelto ci sono grandi fonti di calore, vapori, gas infiammabili o esplosivi o oggetti volatili nell'aria.

2. Nel luogo ci sono apparecchi ad alta frequenza (come saldatrici ed equipaggiamenti medici).

3. Il luogo è vicino a un'area costiera.

4. Il luogo presenta oli o fumi nell'aria.

5. Il luogo è vicino a gas sulfurei.

6. Altri luoghi che presentino situazioni particolari.

7. Non installare su una struttura di base instabile o mobile (come in un furgone) o in un ambiente corrosivo (come in una fabbrica chimica).

Requisiti del condizionatore d'aria

1. L'ingresso dell'aria dovrebbe essere lontano da ostacoli e bisogna evitare di posizionare oggetti vicino all'ingresso dell'aria. Altrimenti, le prestazioni del tubo di scarico del calore subiranno ripercussioni.
2. Seleziona un luogo in cui il rumore e l'uscita dell'aria emessi dall'unità non diano fastidio al vicinato.
3. Cerca di fare il possibile per non avere lampade fluorescenti nelle vicinanze.
4. Non installare questo apparecchio in una lavanderia.
5. Non installare vicino a scale o gradini.

Requisiti per il collegamento elettrico

Precauzioni di sicurezza

1. Devi seguire le norme di sicurezza elettrica quando viene installata l'unità.
2. Segui le regole di sicurezza locali e assicurati di usare la corretta alimentazione di corrente.
3. Se il cavo elettrico è rovinato, deve essere sostituito dal produttore, un suo agente di servizio, o da una persona similmente qualificata, in modo da evitare rischi.

4. Collegate correttamente il cavo sotto tensione, il cavo di neutro e la messa a terra della presa di corrente.

5. Assicurati di spegnere la corrente prima di procedere con qualunque lavoro correlato all'elettricità e alla sicurezza.

6. Non accendere prima di aver terminato l'installazione.

7. Il condizionatore d'aria è un apparecchio elettrico di classe 1 e deve essere messo a terra in maniera corretta. Assicurati che la messa a terra sia stata effettuata in maniera efficace, altrimenti potrebbero verificarsi scosse elettriche.

8. Il cavo giallo-verde o verde nel condizionatore è la messa a terra, e non può essere usato per altri scopi.

9. La resistenza di massa deve rispondere alle norme nazionali di sicurezza elettrica.
10. L'apparecchio deve essere installato secondo la regolamentazione nazionale degli impianti elettrici applicabile.
11. Per essere conformi con IEC 61000-3-11, il valore di impedenza del sistema alimentato elettricamente connesso al prodotto deve essere inferiore o uguale al valore massimo consentito di |Zsys| nel seguente foglio:

modelli max |Zsys| unit:ohm
UL-C10EA-W	0,13
UL-C12EA-W
UL-Y12EA-W
UL-C10UA-W

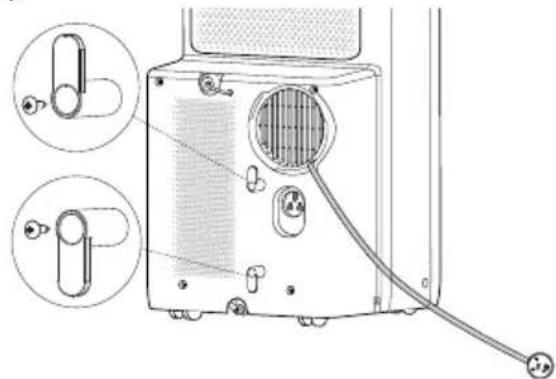

Installare i ganci del cavo di alimentazione

Monta i ganci del cavo di alimentazione sul retro dell'unità usando le viti (la direzione dei ganci del cavo di alimentazione sono mostrate nell'immagine seguente).

Avvolgi il cavo di alimentazione attorno ai ganci del cavo di alimentazione.

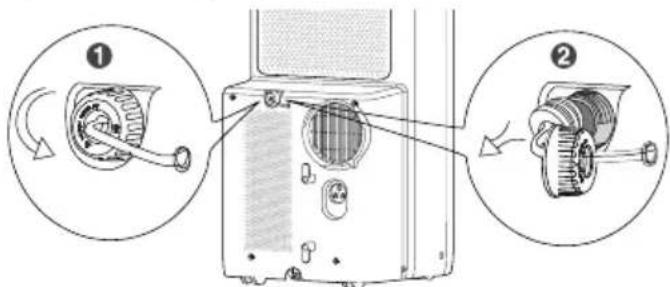

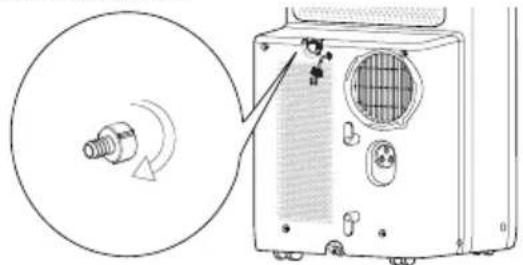

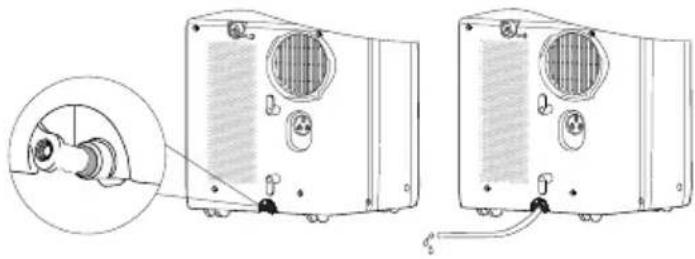

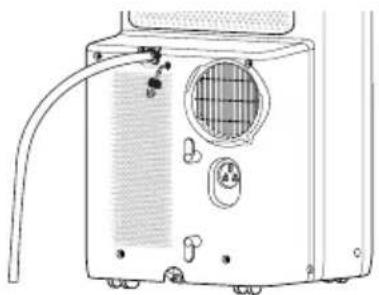

• Per raggiungere le prestazioni massime, è consigliato scaricare l'acqua durante la modalità di raffreddamento.
• Si consiglia di usare la bocca di scarico centrale per scaricare l'acqua durante la modalità di asciugatura.
• Si consiglia di usare la bocca di scarico centrale per scaricare l'acqua durante la modalità di riscaldamento.
• Scaricare l'acqua dalla bocca di scarico sul fondo fa apparire il codice H8 sul display.

Metodo di scarico

1 Scarica l'acqua dalla bocca di scarico sul fondo.

• Spegni l'unità e stacca la spina dalla presa.

• Colloca un contenitore d'acqua sotto la bocca di scarico sul fondo oppure sposta la macchina in un posto in cui possa scaricare.

• Rimuovi il tappo di gomma sul fondo della bocca di scarico per scaricare l'acqua.

• Dopo lo scarico, inserire il tappo di gomma.
• Premi il pulsante ON/OFF per riavviare.

2 Scarica l'acqua dalla bocca di scarico centrale.

NOTA

- L'acqua può essere svuotata automaticamente in uno scarico sul pavimento collegando un tubo di diametro interno di 13 mm (non incluso).

1. Rimuovi il tappo di scarico continuo ruotandolo in senso antiorario quindi rimuovi il tappo di gomma dal beccuccio.

1. Avvita il connettore dello scarico (incluso nella confezione) al beccucci girandolo in senso orario.

1. Inserisci un tubo di diametro interno di 13 mm (non incluso) nel connettore dello scarico.

- Quando su usa l'opzione di scarico continuo dal foro centrale, piazza l'unità su una superficie livellata e assicurati che il tubo di scarico sia libero da ostruzioni e che sia diretto verso il basso. Collocare l'unità su una superficie irregolare o l'installazione scorretta del tubo possono far sì che l'acqua riempia l'involucro e faccia spegnere l'unità. Svuota l'acqua nell'involucro se dovesse spegnersi, quindi controlla che la posizione dell'unità e il tubo siano configurati correttamente.

Installare il tubo di scarico del calore

Installare il tubo di scarico del calore

1. Ruota la giuntura A e la chiusura posteriore in senso orario nelle due estremità del tubo di scarico del calore.

giuntura A tubo di scarico del calore senso orario chiusura posteriore

1. Inserisci la giuntura A del tubo di scarico del calore nel solco finché non senti il suono di uno scatto.

giuntura A solco

1. Porta il tubo di scarico del calore fuori.

Nota sull'installazione del tubo di scarico del calore

Al fine di migliorare l'efficienza del raffreddamento, il tubo di scarico del calore dovrebbe essere il più corto possibile e diritto, senza curve, per assicurare uno scarico senza ostacoli.

Si consiglia di installare il tubo di scarico secondo la figura di seguito.

Il tubo di scarico può essere installato in base ai requisiti dell'utente, mentre la forma di installazione mostrata di seguito andrebbe evitata in quanto potrebbe provocare uno scarico non uniforme.

- Se la lunghezza del tubo di scarico del calore è inferiore a 1 metro. Si raccomanda di usarlo con la lunghezza minore.

- Al momento dell'installazione, il tubo di scarico del calore dovrebbe essere più diritto possibile. Non allungare il tubo né connetterlo a un altro tubo di scarico.

Test di funzionamento

• Connetti l'alimentazione e poi premi il pulsante ON/OFF sul telecomando per avviare l'unità.
• Premi il pulsante modalità per selezionare la funzione auto, raffreddamento, asciugatura, ventola o riscaldamento, e poi controlla se l'unità funziona normalmente.
• Se la temperatura ambientale è inferiore a 16°C, l'unità non può funzionare in modalità di raffreddamento.

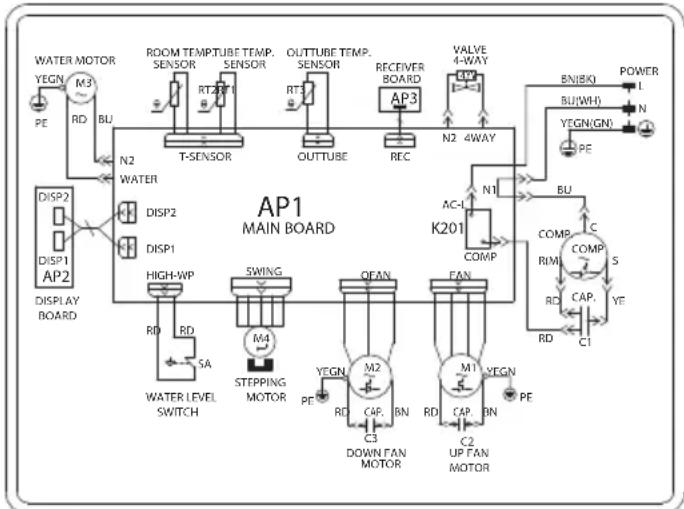

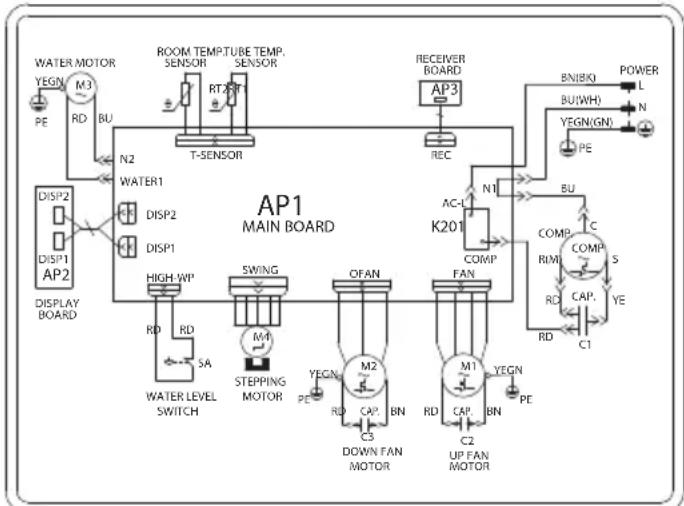

Schema elettrico

Lo schema elettrico è soggetto a cambiamenti senza preavviso. Consulta quello sull'unità.

UL-C10EA-W

UL-C12EA-W

UL-C10UA-W

UL-CY12EA-W

Manuale specialistico

Requisiti attitudinali per il personale di manutenzione (le riparazioni devono essere eseguite solo da specialisti).

1. Qualsiasi persona che è coinvolta nella manodopera o nell'apertura di in un circuito refrigerante dovrebbe essere munita di un certificato valido emesso da un'autorità di valutazione accreditata nel settore, che certifichi la loro competenza nella gestione sicura dei refrigeranti in conformità a una specifica di valutazione riconosciuta nel settore.
2. L'assistenza deve essere effettuata soltanto come raccomandato dal produttore dell'apparecchio. Manutenzione e riparazioni che richiedano l'assistenza di altro personale specializzato saranno effettuate sotto la supervisione della persona competente nell'uso di refrigeratori infiammabili.

Preparativi di sicurezza

La quantità massima di carica del refrigerante è mostrata nella seguente tabella.

(Nota: consulta la targhetta per la quantità di carica di R290).

Area stanza ( m^2 ) 4 11 15
Carica massima (kg) <0,152 0,225 0,304

Prima di iniziare a lavorare su sistemi contenenti refrigeranti ambienti, sono necessari controlli di sicurezza per garantire che il rischio di ignizione sia ridotto al minimo. Per la riparazione del sistema di refrigerazione, prima di eseguire interventi sul sistema è necessario attenersi alle seguenti precauzioni.

Procedura di lavoro

I lavori devono essere eseguiti in una procedura controllata in modo da ridurre al minimo il rischio di presenza di gas o vapori infiammabili durante l'esecuzione del lavoro.

Area di lavoro generale

Tutto il personale di manutenzione e altri che lavorano nell'area locale devono essere istruiti sulla natura del lavoro svolto. Dovranno essere evitati lavori in spazi ristretti. L'area attorno allo spazio di lavoro deve essere isolata. Garantire che le condizioni all'interno dell'area siano state rese sicure dal controllo del materiale infiammabile.

Verifica della presenza di refrigerante

L'area deve essere controllata con un rilevatore di refrigerante appropriato prima e durante il lavoro, per garantire che il tecnico sia a conoscenza di atmosfere potenzialmente infiammabili. Assicurarsi che i rilevatori di perdite che si utilizza sia adatto per l'uso con refrigeranti infiammabili, ovvero che non emetta scintille, che sia adeguatamente sigillato o sicuro.

Presenza di un estintore

Se devono essere eseguiti lavori che emanano calore sull'attrezzatura di refrigerazione o su parti associate, devono essere a portata di mano attrezzature di estinzione adeguate. Tenere un estintore ad anidride carbonica o ad aria secca adiacente all'area di ricarica.

Nessuna fonte di ignizione

Nessuna persona che effettui lavori in relazione a un sistema di refrigerazione che comprende l'esposizione di tubi dovrà utilizzare alcuna fonte di ignizione in una maniera tale che possa portare a rischio di incendio o esplosione.

Tutte le possibili fonti di ignizione, incluse sigarette accese, devono essere tenute a una distanza sufficiente dal sito di installazione, riparazione, rimozione e smaltimento, operazioni durante le quali il refrigerante potrebbe essere rilasciato nello spazio circostanze. Prima di cominciare i lavori, l'area attorno all'apparecchio deve essere analizzata per assicurarsi che non ci siano rischi di fiamme o materiali infiammabili. Bisogna esporre cartelli "Vietato fumare".

Area ventilata

Assicurarsi che l'area sia aperta o che sia adeguatamente ventilata prima di lavorare sul sistema o eseguire lavori a caldo. Un certo grado di ventilazione deve persistere durante il periodo di esecuzione del lavoro. La ventilazione dovrebbe disperdere in sicurezza qualunque refrigerante rilasciato e preferibilmente espellerlo esternamente nell'atmosfera.

Verifiche sull'equipaggiamento di refrigerazione

Laddove vengono cambiati componenti elettrici, dovranno essere adatti allo scopo e delle corrette specifiche. In ogni momento devono essere seguite le linee guide di manutenzione e assistenza del produttore. In caso di dubbi, consulta il dipartimento tecnico del produttore per ricevere assistenza.

Le seguenti precauzioni devono essere applicate a installazioni che usino refrigeranti infiammabili:

• La carica reale del refrigerante è adeguata alle dimensioni della stanza in cui vengono installate le parti contenenti il refrigerante;
• I dispositivi di ventilazione e le bocche di uscita funzionano adeguata- mente e non sono ostruiti;
• Se si utilizza un circuito di refrigerazione indiretto, il circuito secondario sarà controllato per verificare la presenza di refrigerante;
• Le indicazioni sull'equipaggiamento continueranno a essere visibili e leggibili. Indicazioni e segnali non leggibili verranno corretti;
• Tubi o componenti di refrigerazione sono installati dove è improbabile che vengano esposti a sostanze che possano corrodere il refrigerante contenuto, a meno che i componenti non sono costruiti con materiali resistenti alla corrosione o che sono adeguatamente protetti contro tale rischio.

Verifiche ai dispositivi elettrici

Riparazione e manutenzione a componenti elettrici includerà controlli di sicurezza iniziali e procedure di ispezione dei componenti. Se esiste una falla che potrebbe compromettere la sicurezza, allora non dovrà essere collegata alcuna fonte di elettricità al circuito finché non sarà raggiunto uno stato di sicurezza. Se il problema non può essere risolto immediatamente ma risulta necessario continuare l'operazione, dovranno essere utilizzate adeguate misure temporanee. Ciò verrà comunicato al proprietario dell'equipaggiamento in modo che tutte le parti siano avvisate.

Le verifiche iniziali di sicurezza attesteranno che:

• Tutti i condensatori siano scaricati: ciò sarà eseguito in maniera sicura in modo da evitare la possibilità di scintille;
• Non ci sono componenti elettrici scoperti e fili esposti durante la carica, il recupero o lo spurgo del sistema;
• Non c'è continuità nel collegamento alla terra.

Riparazioni a componenti sigillati

Durante le riparazioni a componenti sigillati, tutte le forniture elettriche devono essere scollegate dall'apparecchiatura su cui si lavora prima di rimuovere qualsiasi coperchio sigillato o simili. Se è assolutamente necessario avere un'alimentazione elettrica dell'apparecchiatura durante la manutenzione, allora un rilevatore delle perdite deve essere posizionato nel punto più critico per avvisare in caso di situazione potenzialmente pericolosa.

Presta particolare attenzione a quanto segue per garantire che, lavorando sui componenti elettrici, il rivestimento non venga alterato in modo tale da influire sul livello di protezione. Ciò include danni ai cavi, numero eccessivo di connessioni, terminali non conformi alle specifiche originali, danni alle guarnizioni, montaggio errato dei dadi, ecc.

• Assicurati che l'apparecchio sia montato in modo sicuro.
• Assicurati che le guarnizioni o i materiali di sigillatura non siano degradati tanto da non servire più allo scopo di impedire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere conformi alle specifiche del produttore.

NOTA:

L'uso di sigillante al silicone può inibire l'efficacia di alcuni tipi di apparecchiature per il rilevamento delle perdite. I componenti intrinsecamente sicuri non devono essere isolati prima di lavorarci sopra.

Riparazione di componenti intrinsecamente sicuri

Non applicare alcun carico induttivo o di capacità permanente al circuito senza assicurati che ciò non superi il voltaggio permesso per l'attrezzatura in uso.

Componenti intrinsecamente sicuri sono gli unici tipi su cui è possibile lavorare mentre si è in presenza di un'atmosfera infiammabile. L'apparecchiatura di prova mostrerà il voltaggio corretto.

Sostituisci i componenti solo con parti specificate dal produttore. Altre parti possono provocare ignizione del refrigerante nell'atmosfera a seguito di una perdita.

Cablaggio

Controlla che il cablaggio non sia soggetto a usura, corrosione, pressione eccessiva, vibrazioni, bordi taglienti o eventuali altri effetti negativi sull'ambiente. Il controllo deve anche tenere conto degli effetti dell'invecchia- mento o delle vibrazioni continue provenienti da fonti quali compressori o ventilatori.

Rilevamento di refrigeranti infiammabili

In nessun caso si devono utilizzare potenziali fonti di ignizione nella ricerca o nel rilevamento di perdite di refrigerante. Non può essere usata una torcia ad alogenuro (o qualsiasi altro rivelatore che utilizza una fiamma scoperta).

Metodi di rilevamento delle perdite

I seguenti metodi di rilevamento delle perdite saranno ritenuti accettabili per tutti i sistemi di refrigerazione.

Rilevatori elettrici di perdite possono essere usati per rilevare perdite di refrigerante, ma in caso di refrigeranti infiammabili la sensibilità potrebbe non essere adeguata o potrebbe essere necessario una nuova calibrazione. (L'equipaggiamento di rilevazione dovrà essere calibrata in un'area priva di refrigerante.) Assicurarsi che il rilevatore non sia una potenziale fonte di ignizione e che sia adeguato per essere usato con i refrigeranti. L'equipaggiamento di rilevamento delle perdite dovrà essere impostato alla percentuale di LFL del refrigerante e dovrà essere calibrato sul refrigerante utilizzato, e la percentuale appropriata di gas (25% minimo) dovrà essere confermata.

I fluidi di rilevamento delle perdite sono adeguati all'uso per la maggior parte dei refrigeranti ma l'uso di detergenti che contengono cloro dovranno essere evitati in quanto il cloro potrebbe reagire con il refrigerante e corrodere le tubature di rame.

Se c'è il sospetto di una perdita, dovranno essere rimosse/estinte tutte le fiamme esposte.

Se viene rilevata una perdita di refrigerante che richiede la brasatura, tutto il refrigerante deve essere recuperato dal sistema o isolato (mediante valvole di intercettazione) in una parte del sistema lontana dalla perdita. Per apparecchi che contengono refrigeranti infiammabili, l'azoto privo di ossigeno deve quindi essere spurgato dal sistema sia prima che durante il processo di brasatura.

Rimozione ed evacuazione

Quando si accede al circuito refrigerante per effettuare riparazioni, o per qualsiasi altro scopo, bisogna seguire procedure convenzionali. Tuttavia, nel caso di refrigeranti infiammabili,

è importante seguire la procedura consigliata in quanto tiene in considerazione l'infiammabilità. Va seguita la seguente procedura:

• rimuovi refrigerante;
• spurga il circuito con gas inerte;
• evacua;
• spurga di nuovo con gas inerte;
• apri il circuito tagliando o brasando.

La carica del refrigerante deve essere recuperata nei cilindri di recupero corretti. Per gli apparecchi che contengono refrigeranti infiammabili, il sistema deve essere utilizzato con azoto privo di ossigeno per rendere l'unità sicura. Potrebbe essere necessario ripetere questa procedura più volte. Aria compressa o ossigeno non devono essere utilizzati per sistemi refrigeranti.

Per gli apparecchi che contengono refrigeranti infiammabili, deve essere eseguito il risciacquo rompendo il vuoto nel sistema con azoto privo di ossigeno e continuando a riempirlo fino a raggiungere la pressione funzionale, quindi tornando alla pressione atmosferica e infine ricreando il vuoto Questa procedura dovrà essere ripetuta finché non sarà più presente refrigerante all'interno del sistema. Quando viene utilizzata la carica finale di azoto privo di ossigeno, il sistema deve essere scaricato a pressione atmosferica per consentire di lavorarci su. Questa operazione è assolutamente indispensabile se deve essere eseguita brasatura sulle tubature.

Assicurati che l'uscita per la pompa del vuoto non si trovi vicino a fonti di ignizione e che sia disponibile una buona ventilazione.

Procedure di ricarica

Oltre alle procedure di ricarica convenzionali, devono essere seguiti i seguenti passaggi richiesti:

• Assicurarsi che la contaminazione di diversi refrigeranti non si verifichi quando si usano apparecchiature di ricarica. I tubi o le tubazioni devono essere il più corti possibile per ridurre al minimo la quantità di refrigerante in essi contenuta.
• I cilindri devono essere mantenuti in posizione verticale.
• Assicurati che il sistema di refrigerazione sia collegato a terra prima di caricarlo con refrigerante.
• Etichetta il sistema quando la carica è completa (se non già etichettato).
• Presta estrema attenzione a non riempire eccessivamente il sistema di refrigerazione.

Prima di ricaricare il sistema, questo dovrà essere testato a pressione con il gas di lavaggio appropriato.

Il sistema sottoposto alle verifiche su eventuali perdite al termine della ricarica, ma prima del collaudo. Prima di lasciare il sito, deve essere eseguita un'ulteriore verifica delle perdite.

Collaudo

Prima di eseguire questa procedura, è essenziale che il tecnico abbia familiarità con l'apparecchiatura e tutti i suoi dettagli. È buona norma raccomandare che tutti i refrigeranti vengano recuperati in modo sicuro.

Prima dell'esecuzione del compito, un campione di olio e refrigerante deve essere prelevato nel caso in cui sia richiesta un'analisi prima di riutilizzare il refrigerante rigenerato. La disponibilità di corrente elettrica è essenziale prima di iniziare questa procedura.

a. Acquisisci familiarità con l'apparecchio e il suo utilizzo.
b. Isola il sistema elettricamente.
c. Prima di tentare la procedura, assicurati che:

• siano disponibili attrezzi di gestione meccanica per lavorare sui cilindri del refrigerante, se necessario;
• tutte le attrezzature protettive personali siano disponibili e utilizzate correttamente;
• il processo di recupero sia supervisionato in ogni momento da una persona competente;
• le attrezzature di recupero e i cilindri sono conformi agli standard appropriati.

d. Svuota il sistema refrigerante pompandolo, se possibile.

e. Se non è possibile ottenere il vuoto, utilizza un collettore in modo che il refrigerante possa essere rimosso da varie parti del sistema.
f. Assicurati che il cilindro si trovi sulla bilancia prima che avvenga il recupero.
g. Avvia la macchina di recupero e opera secondo le istruzioni del produttore.
h. Non riempire eccessivamente i cilindri (non oltre l'80% di carica liquida volumetrica).
i. Non superare la pressione di esercizio massima del cilindro, neanche temporaneamente.
j. Quando i cilindri sono stati riempiti correttamente e il processo è stato completato, assicurati che i cilindri e l'attrezzatura siano rimossi dal sito immediatamente e che tutte le valvole di isolamento sull'apparecchiatura siano state chiuse.
k. Il refrigerante recuperato non deve essere caricato in un altro sistema di refrigerazione a meno che non sia stato pulito e controllato.

Etichette

L'apparecchiatura deve essere etichettata dichiarando che è stata dismessa e svuotata del refrigerante. L'etichetta deve essere datata e firmata. Per apparecchiature che contengono refrigeranti infiammabili, assicurati che ci siano etichette sull'attrezzatura che indicano che l'apparecchiatura contiene refrigerante infiammabile.

Recupero

Quando si rimuove il refrigerante da un sistema, per la manutenzione o la dismissione, si consiglia una buona prassi che tutti i refrigeranti vengano rimossi in modo sicuro.

Quando trasferisci il refrigerante nei cilindri, assicurati che vengano utilizzati solo cilindri di recupero del refrigerante appropriati. Accertati che

siano disponibili i numeri corretti di cilindri per contenere la carica totale del sistema. Tutti i cilindri da utilizzare devono essere designati per il refrigerante recuperato ed etichettati per quel refrigerante (cioè cilindri speciali per il recupero del refrigerante). I cilindri devono essere completi di valvola di sicurezza e valvole di interruzione associate in buone condizioni.

L'apparecchiatura di recupero dovrà essere in buone condizioni accompagnata da istruzioni che la riguardino e che siano a portata di mano, e sarà adeguata per il recupero di tutti i refrigeranti appropriati inclusi, laddove applicabile, refrigeranti infiammabili. Inoltre, un set di bilance calibrate dovrà essere a disposizione e in buone condizioni di utilizzo. I tubi dovranno essere completi di giunti di disconnessione a prova di perdita e in buone condizioni. Prima di usare la macchina per il recupero, controlla che sia in condizioni soddisfacenti, che vi sia stata effettuata una manutenzione appropriata e che ogni componente elettrico associato sia sigillato per evitare ignizioni in caso di rilascio di refrigerante. Consulta il produttore in caso di dubbi.

Il refrigerante recuperato deve essere restituito al fornitore del refrigerante nel cilindro di recupero corretto e con una adeguata nota di trasferimenti dei rifiuti preparata. Non mescolare refrigeranti nelle unità di recupero e soprattutto non nei cilindri.

Se devono essere rimossi compressori o oli per compressore, assicurati che siano stati evacuati a un livello accettabile per essere sicuri che il refrigerante non rimanga all'interno del lubrificante. Il processo di evacuazione deve essere eseguito prima di restituire il compressore ai fornitori. Solo il riscaldamento elettrico al corpo del compressore può essere impiegato per accelerare questo processo. L'operazione di drenaggio dell'olio da un sistema deve essere eseguita in totale sicurezza.

Specifiche tecniche

Modello UL-C10EA-W UL-C12EA-W UL-Y12EA-W
Alimentazione 220 – 240V AC, 50Hz 220 – 240V AC, 50Hz 220 – 240V		AC, 50Hz
Classe di efficienza energetica	Raffreddamento A+ A A
	Riscaldamento N.A. N.A. A+
Consumo energetico in funzionamento	Raffreddamento (W) 935 1345	1345
	Riscaldamento (W) N.A. N.A.	1190
Consumo energetico in stand-by (W)		0,5	0,5	0,5
Capacità di raffreddamento (W)		2900 3520 3520
Capacità di riscaldamento (W)		N.A.	N.A.	3100
Livello di rumore in dB(A) (Velocità della ventola: alta/media/bassa)		65/64/62	65/64/62	65/64/62
Flusso d'aria (alto/medio/basso) ( m^3/h )		385/355/325	385/355/325	385/355/325
Intervallo delle temperatura di esercizio (°C)		16~30	16~30	16~30
Dimensione della stanza ( m^2 )		13~19	16~23	16~23
Dimensioni (L x P x A in mm)		393 x 425 x 804	393 x 425 x 804	393 x 425 x 804
Peso (kg)		32,5	34,5	35,0
Refrigerante		R290 R290	R290

Le specifiche tecniche sono soggette a modifiche senza preavviso.

Klauzule wyjątków
