TMULD300 - Rilevatore Amprobe - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rivelatore di perdite a ultrasuoni (kit ULD-300 + trasmettitore UT-300)
Marca	Amprobe
Modello	TMULD300
Peso (ricevitore ULD-300)	180 g (con batteria)
Peso (trasmettitore UT-300)	176 g (con batteria)
Dimensioni (ULD-300)	185,4 x 63,5 x 25,4 mm
Dimensioni (UT-300)	165 x 63,5 x 25,4 mm
Alimentazione	2 batterie 9V (NEDA 1604 o equivalente) incluse
Risposta in frequenza (ULD-300)	da 35 kHz a 45 kHz ± 6 dB
Frequenza (UT-300)	40 kHz
Autonomia delle batterie (ULD-300)	33 ore con batteria alcalina 9V
Autonomia delle batterie (UT-300)	60 ore con batteria alcalina 9V
Temperatura di funzionamento	da 0°C a 38°C
Temperatura di stoccaggio	da -40°C a 66°C
Involucro	Plastica ABS resistente
Display	Barra di 10 LED, indicatore di batteria
Accessori inclusi	Cuffie HP-1, parabola PB-1, adattatore TEA-1, tubo prolunga TE-1, valigetta da trasporto
Funzioni principali	Rilevamento di perdite d'aria/gas a ultrasuoni, localizzazione precisa, conversione in suono udibile
Sicurezza	Non utilizzare su gas esplosivi; prestare attenzione vicino a gas/aria pressurizzata, apparecchiature rotanti, dispositivi elettrici
Manutenzione e pulizia	Pulire con un panno morbido e una soluzione leggera di acqua/detergente; non utilizzare solventi clorurati
Garanzia	1 anno contro difetti di materiali e di fabbricazione

Domande frequenti - TMULD300 Amprobe

Come accendere il rilevatore ULD-300?

Ruotare la manopola di accensione/spegnimento in senso orario. L'indicatore della batteria deve diventare verde. Se rosso, sostituire la batteria 9V.

Quali accessori sono forniti con il TMULD-300?

Il kit include il rilevatore ULD-300, il trasmettitore UT-300, due batterie 9V, le cuffie HP-1, la parabola PB-1, l'adattatore TEA-1, il tubo prolunga TE-1 e una valigetta da trasporto.

Come regolare la sensibilità per localizzare una perdita?

Utilizzare il commutatore di gamma (X1, X10, X100) e la manopola di regolazione fine. Iniziare su X100, quindi ridurre la sensibilità se la barra dei LED è satura (10 LED accesi).

Cosa fare se l'indicatore della batteria è rosso?

Sostituire immediatamente la batteria 9V con una batteria alcalina nuova (tipo NEDA 1604 o equivalente). Aprire il vano batteria dopo aver spento l'apparecchio.

Si possono rilevare crepe senza perdita attiva?

Sì, con il trasmettitore UT-300. Posizionarlo nello spazio da testare: genera ultrasuoni che attraversano le crepe. Utilizzare quindi il rilevatore per localizzare le perdite sonore.

Che tipo di batterie utilizzare?

Utilizzare batterie alcaline 9V di tipo NEDA 1604A o IEC 6LR61. Rispettare la polarità: il terminale negativo verso l'alto.

Come pulire l'apparecchio?

Utilizzare un panno morbido leggermente umido con una soluzione di acqua e detergente delicato. Non utilizzare mai solventi clorurati o idrocarburi aromatici. Lasciare asciugare prima dell'uso.

Cosa fare se il rilevatore non funziona correttamente?

Controllare prima la batteria. Consultare poi il manuale di istruzioni per errori di utilizzo. Se il problema persiste, contattare un centro di assistenza autorizzato Amprobe.

Qual è la portata di rilevamento degli ultrasuoni?

Gli ultrasuoni sono molto direzionali. La distanza dipende dalla dimensione della perdita. Utilizzare la parabola PB-1 in ambienti rumorosi e le prolunghe TE-1/TEA-1 per le zone difficili da raggiungere.

Posso utilizzare l'apparecchio vicino a gas esplosivi?

No. L'uso su gas esplosivi è vietato. Prestare estrema attenzione vicino ad aria o gas pressurizzato, apparecchiature rotanti o dispositivi elettrici.

MANUALE UTENTE TMULD300 Amprobe

Rivelatore di perdite a ultrasuoni

Manuale d'Uso

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sare esente da difetti di materiale e fabbricazione per un anno a decorrere alla data di acquisto. Sono escludi da questa garanzia i fusibili, le pile monusso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o manipolazione. I rivenditori non sono autorizzati a offrir tessun'altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto, allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test Tools oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. QUESTA GARANZIA è IL SOLO RICORSO A DISPOSIZIONE DELL'ACQUIRENTE E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITA O DI IDONEITA PER SCOPI PARTICULARI. IL PRODUTTORE NON SARÀ RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA QUALSIASI CAUSA O TEORIA. Poiché alcuni stati o Paesi non permettono l'esclusione o la limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di responsabilità potrebbe non riguardare l'acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia o non coperti alla garanzia, oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell'azienda, indirizzo, numero Telefonico e ricevuta di acquireo. Allegareanche una breve descrizione del problema o dell'intervento richiesto e i cavetti. Gli importi dovuti per sostituzioni o riparazioni non coperte alla garanzia vanno versatitramite assegno, vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquireto all'ordine di Amprobe Test Tools.

Sostituzioni e riparazioni in garanzia - Tutti i Paesi

Si prega di leggere la garanzia e di controllare le pile prima di richiedere una riparazione. Durante il periodo di garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe® Test Tools per ricevere un prodotto identico o analogo. La sezione "Where to Buy" del除去 www.amprobe.com contiene un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviateanche a un centro di assistenza Amprobe® Test Tools, agli indirizzi seguenti.

Sostituazioni e riparazioni non coperte alla garanzia – U.S.A. e Canada

Per riparazioni non coperte alla garanzia, negli Stati Uniti e nel Canada, lo strumento deve essere inviato a un centro di assistenza Amprobe Test Tools. Rivolgersi alla Amprobe Test Tools o al rivenditore per informazioni suiosti delle riparazioni e sostituzioni.

U.S.A. Canada

Sostituzioni e riparazioni non coperte alla garanzia – Europa

Gli strumenti acquistati in Europa e non coperti alla garanzia possono essere sostituiti dal rivenditore Amprobe Test Tools per un importo nominale. La sezione "Where to Buy" del sito www.amprobe.com contiene un elenco dei distributori più vicini.

Recapito postale europeo*

*(Solo per corrispondenza; non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al proprio rivenditore.)

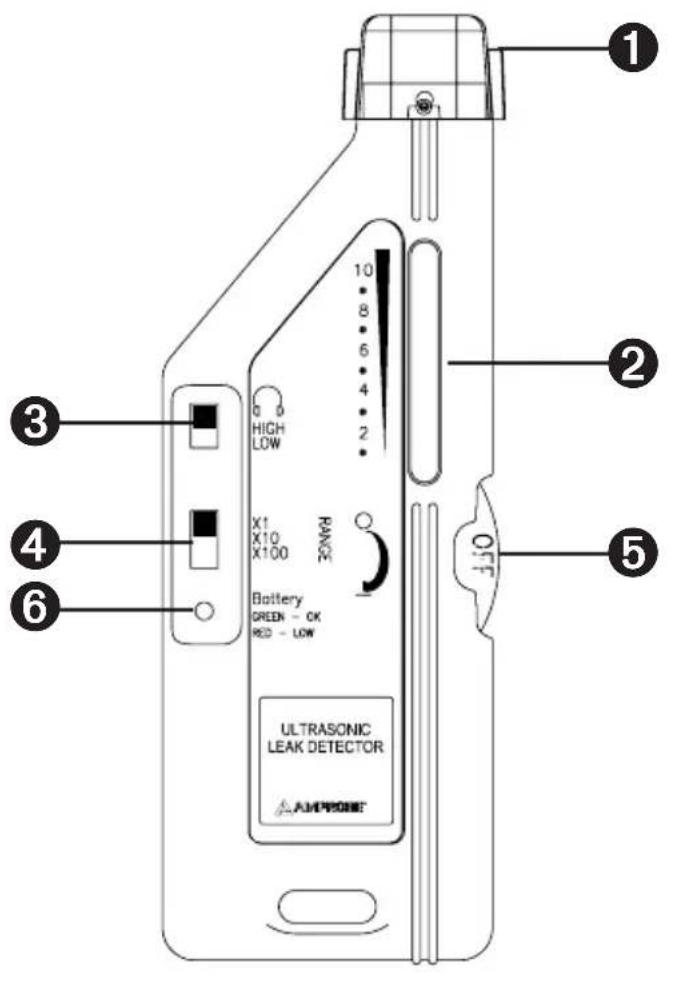

Tromba del sensore
2 Barra di segnalazione a LED
Volume della cuffia
Interruttore di regolazione approssimata della sensibilità
Rotella di accensione/spegnimento e regolazione di precisione della sensibilità
LED di alimentazione e bassa carica della pila

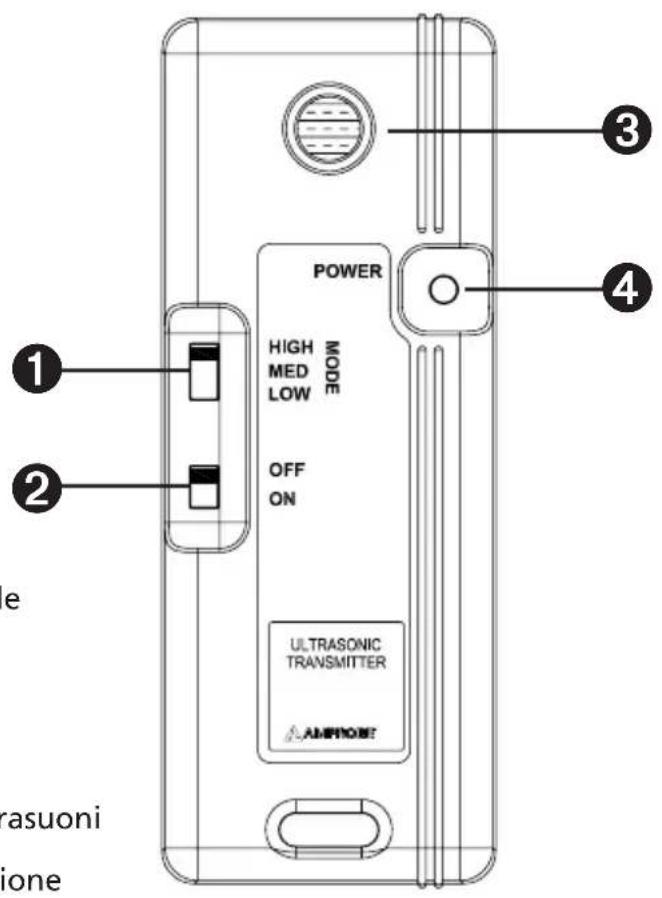

Livello del segnale in uscita
2 Accensione spegnimento
3 Emettitore di ultrasuoni
4 LED di alimentazione

PARABOLA (PB-1)

ADATTATORE (TEA-1)

PROLUNgA TUBOLARE (TE-1)

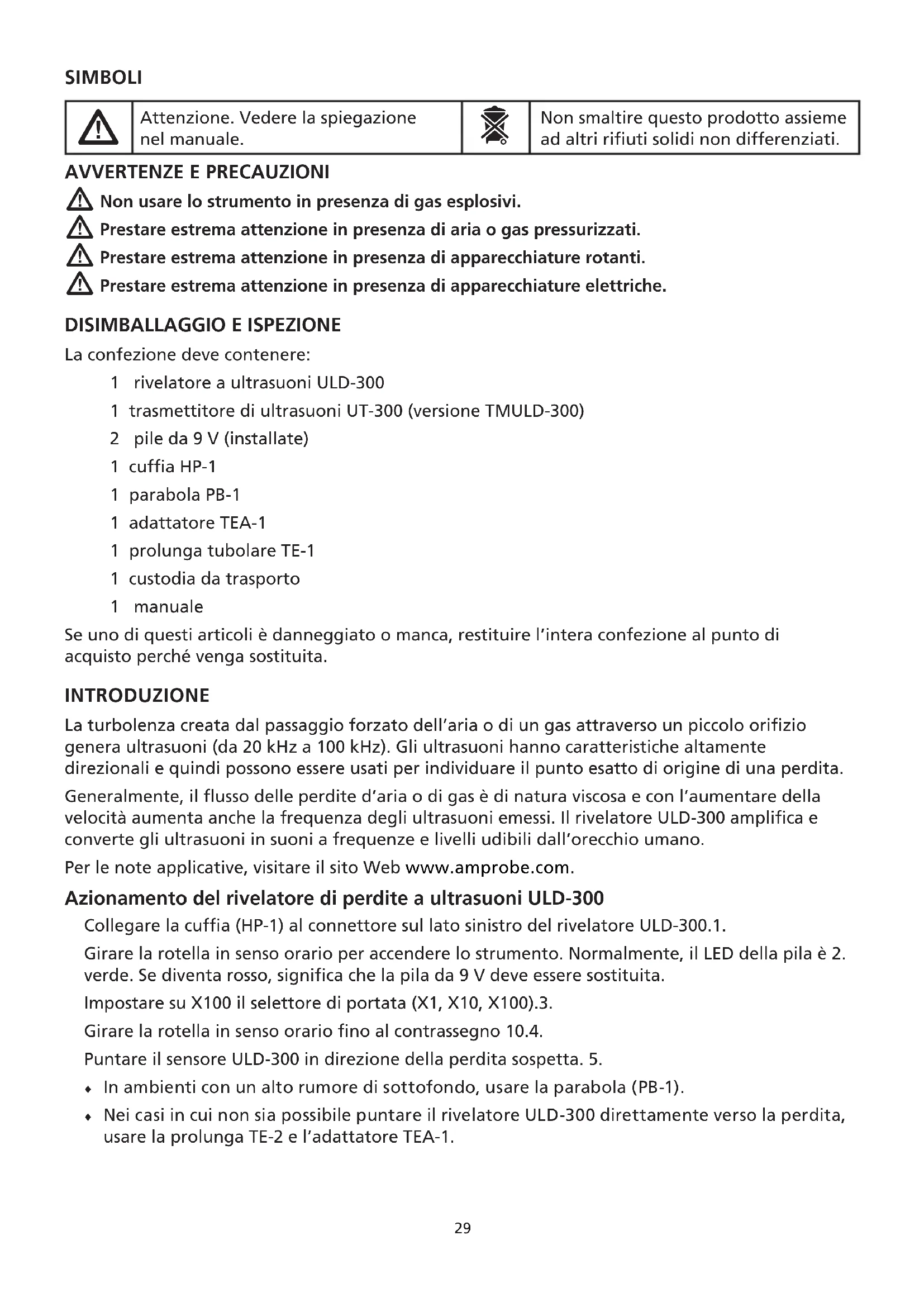

Simboli 29
Avvertenze e precauzioni 29
Disimballaggio e ispezione 29
Introduzione 29

Azionamento del rivelatore di perdite a ultrasuoni ULD-300 29

Azionamento del trasmettitore di ultrasuoni UT-300 (fornito con la versione TMULD-300) ...30

Manutenzione eriparazioni 30

Specifiche 30


Attenzione. Vedere la spiegazione nel manuale.


Non smaltire quello prodotto assieme ad altri rifiuti solidi non differenziati.

AVVERTENZE E PRECAUZIONI

Non usare lo strumento in presenza di gas esplosivi.
! Prestare estrema attenzione in presenza di aria o gas pressurizzati.
Prestare estrema attenzione in presenza di apparecchiature rotanti.
Prestare estrema attenzione in presenza di apparecchiature elettriche.

DISIMBALLAGGIO E ISPEZIONE

La confezione deve contentere:

1 rivelatore a ultrasuoni ULD-300
1 trasmettitore di ultrasuoni UT-300 (versione TMULD-300)
2 pile da 9 V (installate)
1 cuffia HP-1
1 parabola PB-1
1 adattatore TEA-1
1 prolunga tubolare TE-1
1 custodia da transporte
1 manuale

Se uno di questi articoli è danneggiato o manca, restituire l'intera confezione al punto di acquisto perché venga sostituita.

INTRODUZIONE

La turbolenza creata dal passaggio forzato dell'aria o di un gas atraverso un piccolo orifizio genera ultrasuoni (da 20kHz a 100kHz ). Gli ultrasuoni hanno caratteristiche altamente direzionali e quindi possono essere usati per individuire il punto esatto di origine di una perdita.

Generalmente, il flusso delle perdite d'aria o di gas è di natura viscosa e con l'augmente della velocità augentaanche la frequenza degli ultrasuoni emessi. Il rivelatore ULD-300 amplifica e convertegli ultrasuoni in suoni a frequenze e livelli udibili dall'orecchio umano.

Per le note applicative, visitare il site Web www.amprobe.com.

Azionamento del rivelatore di perdite a ultrasuoni ULD-300

Collegare la cuffia (HP-1) al connettore sul lato sinistro del rivelatore ULD-300.1.

Girare la rotella in senso orario per accendere lo strumento. Normalmente, il LED della pila è 2. verde. Se diventa rosso, significa che la pila da 9V deve essere sostituita.

Impostare su X100 il selettore di portata (X1, X10, X100).3.

Girare la rotella in senso orario bajo contrassegno 10.4.

Puntare il sensore ULD-300 in direzione della perdita sospetta. 5.

• In ambienti con un alto rumore di sostofondo, usare la parabola (PB-1).
  Nei casi in cui non sia possibile punctare il rivelatore ULD-300 direttamente verso la perdita, usare la prolunga TE-2 e l'adattatore TEA-1.

Man mano che ci si avvicina al punto di origine della perdita, i LED nella barra verticale si 6. accendono. La barra a LED rappresenta solo una misura relativa. Quando accende 10 segmenti, lo strumento ha raggiunto lalettura massima per la portata selezionata. Ridurre la sensibilità girando la rotella in senso antiorario o selezionare una portata meno sensibile.

1. Ripetere sono a isolare la perdita. Abbassare la sensibilità per confermare l'indicazione della vita fonte della perdita, piuttosto che di una riflessione del suono. In genere, le riflessioni degli ultrasuoni non sono potenti quanto gli ultrasuoni provenienti alla fonte.

Azionamento del trasmettitore di ultrasuoni UT-300 (fornito con la versione TMULD-300)

Il trasmettitore UT-300 è in grado di fornire segnali a ultrasuoni nelle situazioni in cui la perdita d'aria o di gas non ha pressione sufficiente per creare ultrasuoni. Questo trasmettitore permette l'esame di fessure e aperture.

Portare l'interruttore di accensione/spegnimento su ON. Il LED di alimentazione (POWER) 1. si accende.

Impostare il livello del segnale in uscita spostando selettore MODE.2.

Al terminel del test, specnere lo strumento.3.

MANUTENZIONE E RIPARAZIONI

Se il rivelatore ULD-300 non sembra funzionare bene, procedere come segue per individuare la causa del problema.

ULD-300

Controllare la pila. Sostituirla non appena il LED rosso si accende.1.

Rileggere le istruzioni per l'uso, per accertarsi di non ave compuito operazioni sbagliate. 2.

UT-300

Controllare la pila. Sostituirla non appena il LED rosso si spegne.1.

Rileggere le istruzioni per l'uso, per accertarsi di non avee compiuto operazioni sbagliate. 2. Fatta eccezione per la sostituzione della pila, qualsi intervento di manutenzione o riparazione dello strumento deve essere eseguito esclusivamente presso un centro di assistenza autorizzato alla fabbrica o da altri personale di manutenzione qualificato. Il pannello anteriore e l'involucro possono essere puliti con una soluzione di detergente neutro e acqua. Applicare la soluzione in quantità moderata con un panno morbido e lasciare asciugare completeness prima dell'uso. Non usare idrocarburi aromatici o solventi clorurati per la pulizia.

Sostituzione delle pile dei dispositivi ULD-300 e UT-300

Spagnere lo strumento e togliere il coperchio della pila. Sostituire la pila scarica con una NEDA 1 tipo 1604 o con una pila alcalina da 9V equivalente. Reinstallare il coperchio.

Nota - Il terminale negativo della pila deve essere rivolto verso la parte superiore del disposizione.

Togliere la pila se non si usa lo strumento per lunghi periodi.2.

SPECIFICHE

Rivelatore di perdite a ultrasuoni ULD-300

Temperatura di esercizio: Da 0^ a 38^

Temperatura di

immagazzinaggio: Da -40 °C a 66 °C

Risposta in frequenza: Da 35 kHz a 45 kHz + 6 dB

Consumo di corrente: 22 mA a 9 V c.c.

Autonomia della pila: 33 ore con pila alcalina da 9 V (NEDA 1604A, IEC 6LR61)

Prestazioni: Conforme allo standard ASTM E1211-07

Test della pila: Colori del LED: verde = carica;rosso = scarica

Involucro: Plastica ABS antiurto

Trasmettitore di ultrasuoni UT-300 (fornito con la versione TMULD-300 o venduto separamente)

Temperatura di esercizio: Da 0^ a 38^

Temperatura di

immagazzinaggio: Da -40 °C a 66 °C

Consumo di corrente: 8,5 mA a 9 V

Autonomia della pila: 60 ore con pila alcalina da 9 V (NEDA 1604A, IEC 6LR61)
