Tipo di prodotto	Rilevatore di condotti/cavi sotterranei
Marca	Amprobe
Modello	AT-3500
Ricevitore R-3500 - Dimensioni (L x A x P)	99 x 660 x 252 mm
Ricevitore R-3500 - Peso	2,5 kg
Trasmettitore T-3500 - Dimensioni (L x A x P)	260 x 255 x 140 mm
Trasmettitore T-3500 - Peso	1,7 kg
Alimentazione ricevitore	10 batterie 1,5 V AA (Stilo) - durata 40 h
Alimentazione trasmettitore	6 batterie 1,5 V D (Mono) - durata 40 h
Funzioni principali	Localizzazione di linee metalliche, misura della profondità (da 0,1 a 5 m), modalità Radio, Alimentazione, Trasmettitore
Modalità di accoppiamento	Diretto, induttivo, tramite pinza SC-3500 opzionale
Frequenze di ricezione	Radio 15-23 kHz, Alimentazione 50/60 Hz, Trasmettitore 32,768 kHz
Precisione misura profondità (modalità Trasmettitore)	±5% (profondità > 5 m) / ±20% (profondità < 5 m)
Grado di protezione ricevitore	IP67 (parte inferiore) / IP56 (parte superiore)
Grado di protezione trasmettitore	IP56
Intervallo di temperatura di funzionamento	da -20 °C a +55 °C
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Sostituire le batterie secondo le indicazioni.
Sicurezza	Utilizzare solo gli accessori forniti. Non esporre a urti violenti.
Parti di ricambio e riparabilità	Dispositivo di protezione a terra sostituibile. Riparazioni presso centro autorizzato Amprobe.
Garanzia	1 anno contro i vizi di materiali e di fabbricazione.
Contenuto della confezione	1 ricevitore R-3500, 1 trasmettitore T-3500, 2 cavi di misura, 2 pinze a coccodrillo, 1 asta di terra, 10 batterie AA, 6 batterie D, 1 borsa in nylon

Domande frequenti - AT-3500 Amprobe

Come accendere il ricevitore R-3500?

Tenere premuto il pulsante di comando 1, quindi premere brevemente il pulsante di accensione/spegnimento (⓶). Rilasciare il comando 1 dopo aver udito il segnale acustico.

Come cambiare le batterie del ricevitore R-3500?

Rimuovere il vano batterie come illustrato nel manuale. Sostituire le 10 batterie AA (Stilo) rispettando la polarità. L'indicatore di batteria lampeggia in rosso quando le batterie sono scariche.

Come cambiare le batterie del trasmettitore T-3500?

Svitare le due viti sul retro del trasmettitore (¼ di giro con una moneta), rimuovere il vassoio delle batterie e sostituire le 6 batterie D (Mono) tutte orientate nello stesso verso.

Come misurare la profondità di un cavo con l'AT-3500?

Collegare il trasmettitore T-3500 al cavo (modalità diretta o induttiva) e selezionare il segnale continuo. Posizionare il ricevitore R-3500 ad almeno 15 m dal trasmettitore, allinearlo sul cavo per ottenere il segnale massimo, quindi premere il comando 1 per avviare la misurazione automatica. La profondità viene visualizzata sullo schermo.

Quali sono le modalità di funzionamento del ricevitore?

Tre modalità: Radio (rilevamento di segnali VLF 15-23 kHz), Alimentazione (cavi sotto tensione 50/60 Hz), Trasmettitore (localizzazione del segnale del T-3500 a 32,768 kHz).

Come utilizzare l'accoppiamento induttivo?

Posizionare il trasmettitore T-3500 sopra il cavo presunto, accenderlo e selezionare l'accoppiamento induttivo. Il segnale viene emesso dall'antenna integrata. Mantenere una distanza di almeno 15 m tra trasmettitore e ricevitore per evitare interferenze.

Cosa fare in caso di messaggio di errore durante la misurazione della profondità?

I messaggi di errore indicano un segnale troppo debole, un ricevitore instabile o un posizionamento errato. Verificare la connessione del cavo, tenere il ricevitore verticalmente e stabile, e assicurarsi di essere direttamente sopra la linea.

Come localizzare cavi sconosciuti?

Utilizzare il trasmettitore in modalità induttiva e spazzare l'area con il ricevitore ad almeno 15 m. Regolare la sensibilità per identificare il segnale più intenso. Segnare la posizione, quindi ripetere l'operazione posizionando il trasmettitore a 90° e a 1 m dalla posizione iniziale per confermare.

Come mantenere l'apparecchio?

Pulire con un panno morbido e asciutto. Cambiare le batterie non appena l'indicatore di batteria lampeggia. Sostituire il dispositivo di protezione a terra del ricevitore se usurato (ordinabile presso SEBA KMT). Per le riparazioni, contattare un centro autorizzato Amprobe.

Quali accessori sono inclusi con l'AT-3500?

La confezione contiene: 1 ricevitore R-3500, 1 trasmettitore T-3500, 2 cavi di misura, 2 pinze a coccodrillo, 1 asta di terra, 10 batterie AA, 6 batterie D, 1 borsa in nylon.

MANUALE UTENTE AT-3500 Amprobe

Sistema di localizzazione di cavi/tubi interrati

Manuale d'uso

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un anno a decorrere dalla data di acquisto. Sono esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o manipolazione. L'obbligo di garanzia è limitato, a scelta della Amprobe, al rimborso del prezzo d'acquisto, alla riparazione gratuita o alla sostituzione di un prodotto difettoso. I rivenditori non sono autorizzati a offrire nessun'altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto, allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test Tools oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. Questa garanzia è il solo ricorso a disposizione dell'acquirente e sostituisce qualsiasi altra garanzia, espressa, implicita o prevista dalla legge, compresa qualsiasi garanzia implicita di commerciabilità o di idoneità per scopi particolari. Né la Amprobe né la sua società madre o sue affiliate saranno responsabili di danni o perdite speciali, indiretti o accidentali, derivanti da qualsiasi causa o teoria. Poiché alcuni stati o Paesi non permettono l'esclusione o la limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di responsabilità potrebbe non riguardare l'acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia o non coperti dalla garanzia, oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell'azienda, indirizzo, numero telefonico e ricevuta di acquisto. Allegare anche una breve descrizione del problema o dell'intervento richiesto e i cavi di misura. Gli importi dovuti per sostituzioni o riparazioni non coperte dalla garanzia vanno versati tramite assegno, vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquisto all'ordine di Amprobe® Test Tools.

Sostituzioni e riparazioni in garanzia – Tutti i Paesi

Si prega di leggere la garanzia e di controllare le pile prima di richiedere una riparazione. Durante il periodo di garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe® Test Tools per ricevere un prodotto identico o analogo. La sezione "Where to Buy" del sito www.amprobe.com contiene un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviati anche a un centro di assistenza Amprobe® Test Tools (gli indirizzi sono alla pagina successiva).

Sostituzioni e riparazioni non coperte dalla garanzia – U.S.A. e Canada

Per riparazioni non coperte dalla garanzia, negli Stati Uniti e nel Canada, lo strumento deve essere inviato a un centro di assistenza Amprobe® Test Tools. Rivolgersi alla Amprobe® Test Tools o al rivenditore per informazioni sui costi delle riparazioni e sostituzioni.

Stati Uniti Canada

Gli strumenti acquistati in Europa e non coperti dalla garanzia possono essere sostituiti dal rivenditore Amprobe® Test Tools per un importo nominale. La sezione "Where to Buy" del sito www.amprobe.com contiene un elenco dei distributori più vicini.

Recapito postale europeo*

Amprobe® Test Tools Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Germania

Tel.: [phone] - 0

*(Solo per corrispondenza; non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al rivenditore.)

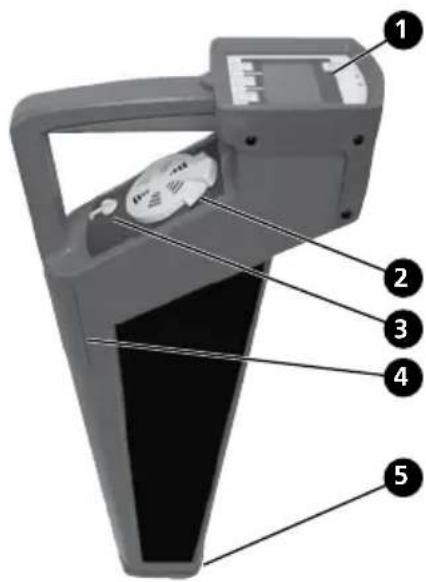

① Quadro di comando con display
② Altoparlante con comando volume

③ Jack per cuffia (cuffia da 3,5 mm non inclusa)
④ Vano batteria
⑤ Copertura da pavimento (rimovibile)

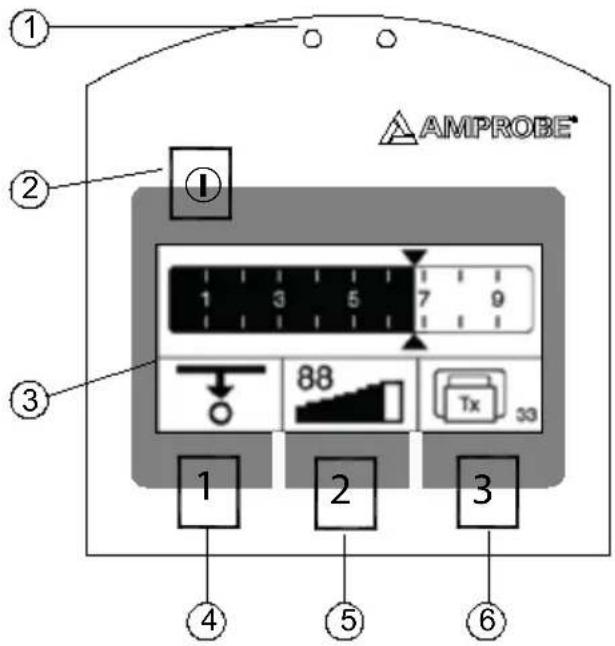

Display R-3500

① Sensore ottico: regola automaticamente la luminosità del display
② Pulsante di accensione/spegnimento
③ Display: indica l'intensità del segnale, la profondità di misura, la modalità di funzionamento, lo stato di carica della batteria e le voci di menu.
4 Comando 1
⑤ Comando 2
⑥ Comando 3

Trasmettitore T-3500

① Indicatore stato di carica batteria: il LED lampeggia in rosso quando la batteria è quasi scarica
② Pulsante di accensione/spegnimento
③ Tipo di segnale: per selezionare il segnale di uscita (continuo o a impulsi)
④ Jack di ingresso
⑤ Modalità: per selezionare l'accoppiamento del segnale (induttivo o diretto)
6 Intensità segnale: per selezionare il livello del segnale (0,1 W o 0,5 W)

INDICE

Disimballaggio e ispezione....5

Introduzione....5

Funzionamento 5

Applicazioni e principi dell'accoppiamento diretto....6

Accoppiamento diretto 7

Accoppiamento diretto mediante la pinza SC-3500....7

Accoppiamento induttivo 7

Localizzazione di linee passive (modalità radio e rete elettrica)....7

Localizzazione di cavi incogniti ....7

Misure di profondità ....7

Messaggi di errore durante una misura di profondità....8

Dati tecnici....8

Manutenzione....9

Sostituzione della batteria del ricevitore R-3500....9

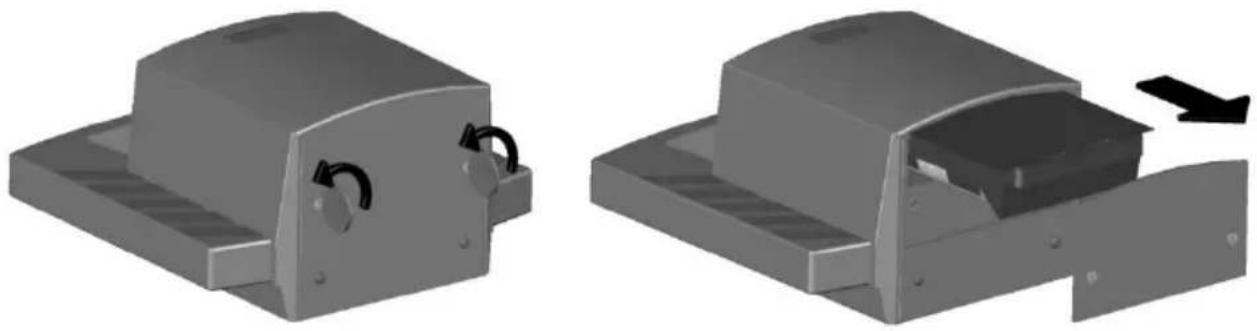

Sostituzione della batteria del trasmettitore T-3500....10

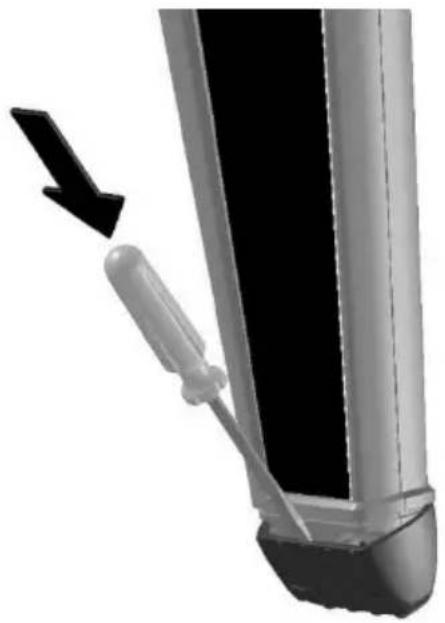

Sostituzione della copertura da pavimento del ricevitore R-3500 11

DISIMBALLAGGIO E ISPEZIONE

La confezione deve contenere:

1 Ricevitore R-3500
1 Trasmettitore T-3500
2 Cavi di misura
2 Morsetti a coccodrillo
1 Dispersore
10 Batterie IEC R6/Tipo AA (stilo)
6 IEC R20/ Tipo D (torcia)
1 Busta di nylon

INTRODUZIONE

Il sistema di localizzazione di cavi/tubi interrati AT-3500, intuitivo e facile da usare, permette di determinare l'ubicazione, l'orientamento e la profondità di linee metalliche (cavi e tubi).

Può essere impiegato per sondare aree alla ricerca di linee incognite o per localizzare linee specifiche.

Il sistema AT-3500 presenta le seguenti caratteristiche:

Costruzione robusta per l'uso in condizioni atmosferiche cattive e in ambienti avversi

Uso agevole che richiede un numero minimo di comandi

Affidabile indicatore dello stato di carica della batteria

FUNZIONAMENTO

Stabilire quale modalità di funzionamento usare per la specifica applicazione1.

Induzione: il segnale del trasmettitore viene emesso attraverso l'antenna integrata e si accoppia quindi induttivamente con eventuali linee metalliche situate entro un certo raggio.

Collocare il trasmettitore T-3500 nel luogo in cui eseguire la ricerca. Vedi figure 1, 2, 3 e 4i.

Connessione diretta: il segnale del trasmettitore si accoppia direttamente con una linea metallica attraverso il cavo di misura, collegato ai jack sul pannello anteriore del trasmettitore. Per collegare il cavo di misura alle linee si possono adoperare (ad esempio) le pinze del trasmettitore, morsetti a coccodrillo o adattatori per prese di alimentazione.

Collegare il trasmettitore T-3500 alla linea da localizzare usando il metodo desiderato. Vedi figure 1, 2, 3 e 4i.

Trasmettitore T-3500

Premere a tenere premuto il pulsante di 2. accensione/spegnimento per accendere il T-4000.

Premere il pulsante 3. Modalità: C per selezionare l'accoppiamento diretto o induttivo.

- Accoppiamento diretto

LED verde lampeggiante: connessione adeguata (bassa resistenza).

LED rosso e verde lampeggianti alternativamente: connessione sufficiente.

LED rosso lampeggiante: connessione scadente o nulla (resistenza elevata).

- Accoppiamento induttivo:

LED verde lampeggiante: è attiva la modalità di induzione.

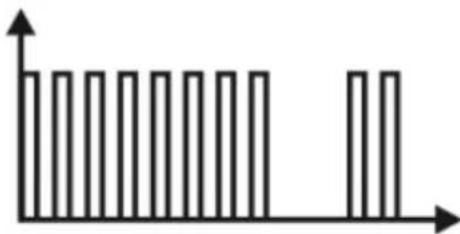

1. Premere il pulsante Tipo di segnale: M per selezionare il segnale a impulsi o quello continuo.

- Il segnale a impulsi è utile se c'è interferenza, in quanto è distinguibile più facilmente da altri segnali.

- Il segnale continuo è preferibile quando si esegue una misura di profondità.

Il LED verde lampeggiante indica che è attivato il rispettivo segnale.

1. Premere il pulsante Intensità segnale: P per selezionare l'intensità del segnale di uscita: bassa (0,1 W) o alta (0,5 W).

- L'uscita bassa (0,1 W) è consigliabile per la determinazione normale del percorso della linea; il consumo della batteria è minore.

- L'uscita alta (0,5 W) è consigliabile per la determinazione del percorso della linea su lunghe distanze.

Il LED verde lampeggiante indica che è attivato il rispettivo segnale.

Ricevitore R-3500

1. Premere e tenere premuto il pulsante Comando 1

2. Premere e rilasciare il pulsante di accensione/spegnimento ① mentre si tiene premuto il pulsante Comando 1.

- Attendere che venga emesso un segnale acustico prima di rilasciare il pulsante Comando 1.

• Il display mostra quanto segue:

1. Premere il pulsante Comando 3 per selezionare le unità di misura (metri ???m o ft ?'')

2. Premere il pulsante Comando 1 per selezionare la normale funzione di misura di profondità o la misura di profondità mediante il mouse.

3. Premere il pulsante OK per memorizzare l'impostazione.

Viene emesso un segnale acustico.

Il display visualizza il menu principale: •

1. Premere il pulsante Comando 3 per selezionare la modalità di funzionamento.

• Radio per la localizzazione di cavi in cui si propaghino segnali radio re-irradiati VLF (non occorre il T-3500).
- Rete elettrica per la localizzazione di cavi elettrici sotto tensione (non occorre il T-3500).
- Trasmettitore per la localizzazione di cavi o tubi in cui si propaghi il segnale del trasmettitore T-3500.

1. Premere due volte rapidamente il pulsante Comando 2 per selezionare la regolazione della sensibilità, automatica o manuale.

Regolazione automatica della sensibilità:

Regolazione manuale della sensibilità:

Premere il pulsante Comando 1 per ridurre la sensibilità.i.

ii. Premere il pulsante Comando 3 per aumentare la sensibilità.
iii. Premere il pulsante Comando 2 per iniziare una misura di profondità.

1. Tenere il ricevitore R-3500 in posizione verticale di fronte a sé stessi e quanto più vicino possibile al suolo. Vedi Fig. 1.

2. Ricevitore allineato al cavo → Massima intensità del segnale

3. Ricevitore perpendicolare al cavo → Minima intensità del segnale

APPLICAZIONI E PRINCIPI DELL'ACCOPPIAMENTO DIRETTO

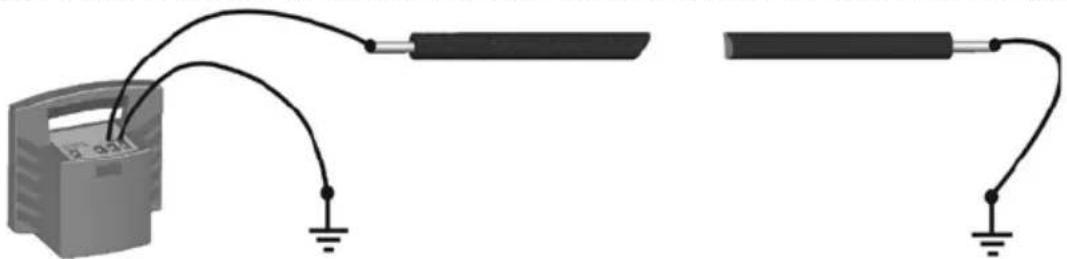

1. Tubi o cavi a conduttore singolo (con o senza isolamento rispetto a massa)

La distanza tra il dispersore e le estremità della linea collegata deve essere quanto più grande possibile in quanto la corrente di ritorno tende a chiudersi attraverso la terra in linee adiacenti, che quindi potrebbero diventare il percorso seguito.

1. Cavo a conduttore singolo con schermo metallico e isolamento rispetto a massa

Circuito in corto tra il conduttore interno e lo schermo all'estremità del cavo con la massa pure all'inizio e all'estremità del cavo.

Se non si esegue la connessione come illustrata, vengono annullate la corrente dal conduttore interno e la corrente di ritorno nello schermo. In certi casi ciò può impedire la rilevazione del cavo.

1. Cavo a più conduttori (conduttore interno collegato o scollegato) con schermo metallico e isolamento rispetto a massa Applicazione identica a quella dell'esempio 1
2. Condotto metallico (con o senza isolamento)

Il dispersore e il condotto devono essere quanto più distanti possibile tra di loro. In certi casi, il posizionamento ottimale del dispersore può richiedere numerosi tentativi.

1. Se è disponibile un conduttore di ritorno

La distanza del conduttore di ritorno deve essere almeno 10 volte maggiore della profondità della linea da localizzare.

1. Coppia di conduttori (con o senza schermo) con un cortocircuito all'estremità del cavo

Per un cavo a doppino intrecciato (con una lunghezza della configurazione del doppino uguale o maggiore della profondità di posa in opera), l'orientamento del cavo è facilmente determinabile.

Linee adiacenti orizzontali l'una rispetto all'altra ➔ Intensità minima del segnale ricevuto

Linee situate l'una sopra l'altra in verticale ➔ Intensità massima del segnale ricevuto

Accoppiamento diretto (vedi Fig. 2)

1. Collegare il cavo di misura rosso del trasmettitore T-3500 al cavo di cui si deve determinare il percorso.
2. Collegare il cavo di misura nero del trasmettitore T-3500 al terreno mediante il dispersore. Alternativamente, il cavo di misura nero può essere collegato al bordo di un pozzetto valvole o di un tombino.
3. Accendere il T-3500.
4. Selezionare il segnale: a impulsi o continuo.
5. Accendere il ricevitore R-3500.
6. Iniziare a determinare il percorso del cavo dal punto di applicazione per circa 15 metri.
7. Spostarsi lentamente lungo il cavo. Aumentare o ridurre la sensibilità come necessario.

Accoppiamento diretto mediante la pinza SC-3500 (vedi Fig. 3)

1. Collegare la pinza SC-3500 al connettore del trasmettitore T-3500.
2. Posizionare la pinza intorno al tubo o al cavo.
3. Accendere il trasmettitore T-3500.
4. Selezionare il segnale da trasmettere con il T-3500: a impulsi o continuo.
5. Accendere il ricevitore R-3500.
6. Selezionare il trasmettitore
7. Iniziare a determinare il percorso del cavo dal punto di applicazione per circa 15 metri.

Accoppiamento induttivo (vedi Fig. 4)

1. Posizionare il trasmettitore T-3500 sopra il cavo da localizzare.
2. Accendere il trasmettitore T-3500.
3. Accendere il ricevitore R-3500.
4. Selezionare la modalità appropriata. Consultare la sezione: Funzionamento: R-3500
5. Iniziare a determinare il percorso della linea dal trasmettitore per circa 15 metri.
6. Accertarsi che esista sempre una distanza di almeno 15 metri fra il ricevitore e il trasmettitore, per evitare l'accoppiamento del segnale del trasmettitore attraverso l'aria.

Localizzazione di linee passive (modalità radio e rete elettrica) (vedi Fig. 5)

Il ricevitore R-3500 può localizzare cavi passivi in cui si propagano segnali radio a frequenze comprese tra 15 kHz e 23 kHz come pure segnali di reti elettriche a frequenze comprese tra 50 Hz e 60 Hz, senza l'ausilio del trasmettitore T-3500.

1. Accendere il ricevitore R-5000.
2. Selezionare la modalità radio o la modalità rete elettrica. Consultare la sezione 8, FUNZIONAMENTO.
3. Regolare la sensibilità sul valore massimo.
4. Percorrere l'area secondo uno schema a griglia come illustrato sotto.
5. Regolare la sensibilità in modo da individuare il cavo.
6. Girare il R-3500 fino a ottenere la risposta massima.

Localizzazione di cavi incogniti (vedi Fig. 6)

1. Usare il trasmettitore T-3500 nella modalità induttiva.
2. Usare il ricevitore R-3500 per percorrere l'area. Mantenere il ricevitore a una distanza di almeno 15 metri dal trasmettitore.
3. Selezionare la modalità di funzionamento desiderata.
4. Regolare la sensibilità del ricevitore come necessario.
5. Una volta localizzato un cavo, individuare il punto in cui il segnale ha la massima intensità e contrassegnarlo.
6. Ripetere le operazioni ai punti 1 e 2. Spostare il trasmettitore di almeno 1 metro e a 90 gradi dalla posizione iniziale.
7. Ripetere la procedura sino a determinare il cavo giusto.

Misure di profondità (vedi Fig. 7)

1. Collegare il trasmettitore T-3500 al cavo o al tubo metallico.
2. Accendere il trasmettitore T-3500. Usare la modalità segnale continuo per ottenere risultati migliori.
3. Accendere il ricevitore R-3500 e spostarlo ad almeno 15 metri dal trasmettitore.
4. Girare il ricevitore fino a rilevare la massima intensità del segnale.
5. Premere il pulsante Comando 1 per eseguire una misura automatica di profondità.
6. La misura viene visualizzata come segue:

1. Per cambiare l'unità di misura, vedere l'appropriata modalità di funzionamento del ricevitore R-3500 (sezione 8).

2. Per un tubo non metallico, usare il mouse M-3000. Vedere l'appropriata modalità di funzionamento del ricevitore R-3500 nella sezione 9 per l'impostazione del ricevitore stesso.

3. Per i segnali radio e di rete elettrica, si può eseguire una misura approssimata di profondità come segue:

a. Premere il pulsante Comando 3 per selezionare la modalità radio o rete elettrica.

b. Spostarsi su un lato del cavo sospetto finché non compare il seguente simbolo:

c. Contrassegnare il punto.

d. Spostarsi sull'altro lato finché il simbolo non compare di nuovo.

e. Contrassegnare il punto.

f. Misurare la distanza tra i due punti.

g. Dividere la misura per 2 per calcolare la profondità a cui si trova il cavo.

MESSAGGI DI ERRORE DURANTE UNA MISURA DI PROFONDITÀ

Simbolo Significato
	Non è stato possibile misurare la profondità per uno dei seguenti motivi:Il segnale ricevuto era troppo debole o troppo irregolare.•Il ricevitore non è stato tenuto abbastanza fermo durante la procedura di misura.•Il ricevitore non è stato posizionato direttamente sopra la linea all’inizio della • procedura.
	Il conduttore metallico si trova a una profondità maggiore di 5 metri.
	Il conduttore metallico si trova a una profondità minore di 30 cm. Conduttori di questo tipo vanno contrassegnati per prevenire danni durante la costruzione.
	Il ricevitore è stato spostato troppo a sinistra o a destra mentre si determinavano valori approssimati. Spostarsi nella direzione opposta finché non compare il seguente simbolo:

DATI TECNICI

R-3500

Per il ricevitore R-3500 vengono specificati i seguenti parametri:

Intervalli di frequenza

- Intervallo 1: radio da 15 kHz a 23 kHz

- Intervallo 2: rete elettrica manutenzione Amprobe) 50 Hz / 60 Hz; opzionalmente 100 Hz (può essere regolato dal personale di

- Intervallo 3: trasmettitore 32,768 kHz

Sensibilità alla profondità di 1 m

• Intervallo 1: radio >20 μA

- Intervallo 2: rete elettrica >7 mA

- Intervallo 3: trasmettitore >5 μA

Gamma di risposta dinamica

• Intervallo 1: radio 120 dB

- Intervallo 2: rete elettrica 135 dB

- Intervallo 3: trasmettitore 120 dB

Determinazione della profondità

• Intervallo di profondità 0,1 m ... 5 m
  • Risoluzione 0,1 m
• Precisione
• Intervallo 1: radio ±20%
• Intervallo 2: rete elettrica ±20%
• Intervallo 3: trasmettitore ±5% (>5 m), ±20% (<5 m)

Alimentazione 10 x IEC R6 / Tipo AA (stilo)

Autonomia 40 ore (per l'uso intermittente con pile alcaline, 20 °C)

Intervallo di temperatura a norma DIN EN 60068-1

• Funzionamento Da -20 °C a +55 °C
• A magazzino Da -30 °C a +70 °C

Peso 2,5 kg

Dimensioni (L x A x P) 99 x 660 x 252 mm

Tipo di protezione a norma EN 60529

Grado di protezione contro

la polvere e l'acqua IP 67 dal bordo inferiore del ricevitore sino al bordo inferiore del vano della batteria e IP 56 per tutte le parti sopra questo limite

T-3500

Per il trasmettitore T-3500 vengono specificati i seguenti parametri:

Potenza trasmessa 0,1 W / 0,5 W (commutabile)

Frequenza 32,768 kHz

Alimentazione 6 x IEC R20 / Tipo D (torcia)

Autonomia 40 ore (per l'uso intermittente con pile alcaline, 20 °C)

Intervallo di temperatura a norma DIN EN 60068-1

• Funzionamento Da -20 °C a +55 °C
  • A magazzino Da -30 °C a +70 °C

Peso 1,7 kg

Dimensioni (L x A x P) 260 x 255 x 140 mm

Tipo di protezione a norma EN 60529

Grado di protezione contro

la polvere e l'acqua IP 56

MANUTENZIONE

Sostituzione della batteria del ricevitore R-3500

Lo stato di carica della batteria del ricevitore viene controllato all'accensione e indicato sul display.

Inoltre il sistema controlla periodicamente la capacità della batteria. Se la capacità della batteria scende sotto il 10% del valore di soglia, scatta un allarme acustico e lo stato attuale della batteria viene mostrato sulla parte superiore del display.

Per sostituire le dieci pile da 1,5 V tipo stilo (AA), occorre estrarre il vano delle pile come descritto nelle seguenti illustrazioni:

Sostituzione delle pile del trasmettitore T-3500

Le pile del trasmettitore devono essere sostituite non appena il LED rosso dello stato di carica inizia a lampeggiare.

Se questa condizione si presenta durante la localizzazione di una linea con il ricevitore, essa viene segnalata tramite il segnale ricevuto:

Tipo di segnale Segnale normale Segnale quando le pile sono quasi scar che

Per sostituire le sei pile da 1,5 V tipo torcia (D), girare entrambe le viti sul pannello posteriore del trasmettitore di un quarto di giro (1) servendosi di una moneta e tirare in fuori il portabatteria (2). Tenere presente che tutte le pile vanno inserite nella stessa direzione.

Sostituzione del puntale di protezione del ricevitore R-3500

Il puntale in plastica, che protegge da danni l'estremità del ricevitore, può essere sostituito facilmente mediante un oggetto appuntito (come un cacciavite). I ricambi possono essere ordinati rivolgendosi al servizio vendite SEBA KMT.
