AT-3500 - Détecteur Amprobe - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de conduits/câbles souterrains
Marque	Amprobe
Modèle	AT-3500
Récepteur R-3500 - Dimensions (L x H x P)	99 x 660 x 252 mm
Récepteur R-3500 - Poids	2,5 kg
Émetteur T-3500 - Dimensions (L x H x P)	260 x 255 x 140 mm
Émetteur T-3500 - Poids	1,7 kg
Alimentation récepteur	10 piles 1,5 V AA (Mignon) - durée 40 h
Alimentation émetteur	6 piles 1,5 V D (Mono) - durée 40 h
Fonctions principales	Localisation de lignes métalliques, mesure de profondeur (0,1 à 5 m), modes Radioélectrique, Alimentation, Émetteur
Modes de couplage	Direct, inductif, via pince SC-3500 en option
Fréquences de réception	Radio 15-23 kHz, Alimentation 50/60 Hz, Émetteur 32,768 kHz
Précision mesure profondeur (mode Émetteur)	±5 % (profondeur > 5 m) / ±20 % (profondeur < 5 m)
Indice de protection récepteur	IP67 (partie inférieure) / IP56 (partie supérieure)
Indice de protection émetteur	IP56
Plage de température fonctionnement	-20 °C à +55 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Remplacer les piles selon les indications.
Sécurité	Utiliser uniquement les accessoires fournis. Ne pas exposer à des chocs violents.
Pièces détachées et réparabilité	Dispositif de protection au sol remplaçable. Réparations par centre agréé Amprobe.
Garantie	1 an contre les vices de matériaux et de fabrication.
Contenu du carton	1 récepteur R-3500, 1 émetteur T-3500, 2 câbles de mesure, 2 pinces crocodiles, 1 tige de terre, 10 piles AA, 6 piles D, 1 sacoche nylon

FOIRE AUX QUESTIONS - AT-3500 Amprobe

Comment allumer le récepteur R-3500 ?

Maintenez enfoncé le bouton de commande 1, puis appuyez brièvement sur le bouton marche/arrêt (Ⓐ). Relâchez la commande 1 après avoir entendu le signal sonore.

Comment changer les piles du récepteur R-3500 ?

Retirez le compartiment des piles comme illustré dans la notice. Remplacez les 10 piles AA (Mignon) en respectant la polarité. L'indicateur de batterie clignote en rouge lorsque les piles sont faibles.

Comment changer les piles de l'émetteur T-3500 ?

Dévissez les deux vis au dos de l'émetteur (¼ de tour avec une pièce), retirez le plateau de piles et remplacez les 6 piles D (Mono) toutes orientées dans le même sens.

Comment mesurer la profondeur d'un câble avec l'AT-3500 ?

Connectez l'émetteur T-3500 au câble (mode direct ou inductif) et sélectionnez le signal continu. Placez le récepteur R-3500 à au moins 15 m de l'émetteur, alignez-le sur le câble pour obtenir le signal maximal, puis appuyez sur la commande 1 pour lancer la mesure automatique. La profondeur s'affiche à l'écran.

Quels sont les modes de fonctionnement du récepteur ?

Trois modes : Radioélectrique (détection de signaux VLF 15-23 kHz), Alimentation (câbles sous tension 50/60 Hz), Émetteur (localisation du signal du T-3500 à 32,768 kHz).

Comment utiliser le couplage inductif ?

Placez l'émetteur T-3500 au-dessus du câble présumé, allumez-le et sélectionnez le couplage inductif. Le signal est émis par l'antenne intégrée. Maintenez une distance d'au moins 15 m entre l'émetteur et le récepteur pour éviter les interférences.

Que faire en cas de message d'erreur lors de la mesure de profondeur ?

Les messages d'erreur indiquent un signal trop faible, un récepteur instable ou un mauvais positionnement. Vérifiez la connexion du câble, tenez le récepteur verticalement et stable, et assurez-vous d'être directement au-dessus de la ligne.

Comment localiser des câbles inconnus ?

Utilisez l'émetteur en mode inductif et balayez la zone avec le récepteur à au moins 15 m. Réglez la sensibilité pour identifier le signal le plus intense. Marquez l'emplacement, puis répétez l'opération en plaçant l'émetteur à 90° et à 1 m de la position initiale pour confirmer.

Comment entretenir l'appareil ?

Nettoyez avec un chiffon doux et sec. Changez les piles dès que l'indicateur de batterie clignote. Remplacez le dispositif de protection au sol du récepteur s'il est usé (commandable auprès de SEBA KMT). Pour les réparations, contactez un centre agréé Amprobe.

Quels accessoires sont inclus avec l'AT-3500 ?

Le carton contient : 1 récepteur R-3500, 1 émetteur T-3500, 2 câbles de mesure, 2 pinces crocodiles, 1 tige de terre, 10 piles AA, 6 piles D, 1 sacoche en nylon.

MODE D'EMPLOI AT-3500 Amprobe

Système de détection de conduits/câbles souterrains

Mode d'emploi

Limites de garantie et de responsabilité

Amprobe garantit l'absence de vices de matériaux et de fabrication de ce produit pendant une période d'un an prenant effet à la date d'achat. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé ou endommagé par accident ou soumis à des conditions anormales d'utilisation et de manipulation. L'obligation de garantie d'Amprobe est limitée, au choix d'Amprobe, au remboursement du prix d'achat ou à la réparation/remplacement gratuit d'un produit défectueux. Les revendeurs n'ont pas l'autorisation de prolonger toute autre garantie au nom d'Amprobe. Pour bénéficier de la garantie, renvoyez le produit accompagné d'un justificatif d'achat auprès d'un centre de services agréé par Amprobe Test Tools ou d'un distributeur ou d'un revendeur Amprobe. Voir la section Réparation pour tous les détails. La présente garantie est votre recours exclusif. Toutes autres garanties, explicites, implicites ou statutaires, notamment le cas échéant, les garanties de qualité marchande ou d'adaptation à un objectif particulier sont exclues par les présentes. Amprobe, la société mère ou ses filiales ne peuvent en aucun cas être tenues responsables des dommages particuliers, indirects, accidentels ou consécutifs, ni d'aucuns dégâts ou pertes de données, sur une base contractuelle, extra-contractuelle ou autre. Etant donné que certaines juridictions n'admettent pas les limitations d'une condition de garantie implicite ou l'exclusion ou la limitation de dégâts accidentels ou consécutifs, il se peut que les limitations et les exclusions de cette garantie ne s'appliquent pas à votre cas.

Réparation

Tous les outils de test renvoyés pour un étalonnage ou une réparation couverte ou non par la garantie doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro de téléphone et justificatif d'achat. Ajoutez également une brève description du problème ou du service demandé et incluez les cordons de mesure avec l'appareil. Les frais de remplacement ou de réparation hors garantie doivent être acquittés par chèque, mandat, carte de crédit avec date d'expiration, ou par bon de commande payable à l'ordre de Amprobe® Test Tools.

Remplacements et réparations sous garantie – Tous pays

Veuillez lire la déclaration de garantie et vérifier la pile avant de demander une réparation. Pendant la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur Amprobe® Test Tools pour être échangé contre un produit identique ou similaire. Consultez la section « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs dans votre région. Au Canada et aux Etats-Unis, les appareils devant être remplacés ou réparés sous garantie peuvent également être envoyés dans un centre de services Amprobe® Test Tools (voir page suivante pour les adresses).

Remplacements et réparations hors garantie – Canada et Etats-Unis

Les appareils à réparer hors garantie au Canada et aux Etats-Unis doivent être envoyés dans un centre de services Amprobe® Test Tools. Appelez Amprobe® Test Tools ou renseignez-vous auprès de votre lieu d'achat pour connaître les tarifs en vigueur de remplacement ou de réparation.

Aux Etats-Unis Au Canada

Remplacements et réparations hors garantie – Europe

Les appareils européens non couverts par la garantie peuvent être remplacés par votre distributeur Amprobe® Test Tools pour une somme nominale. Consultez la section « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs dans votre région.

Adresse postale européenne*

Amprobe® Test Tools Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Germany

Tel.: [phone] - 0

*(Réservée à la correspondance – Aucune réparation ou remplacement n'est possible à cette adresse. Nos clients européens doivent contacter leur distributeur.)

1 Tableau de commande avec affichage
② Haut-parleur avec réglage du volume

③ Fiche de casque (casque d'écoute de 3,5 mm non compris)
④ Logement des piles
⑤ Dispositif de protection au sol (amovible)

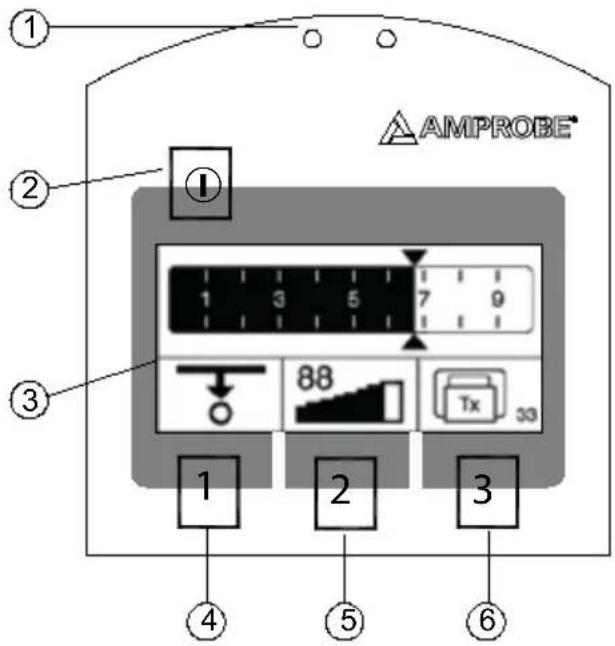

Affichage du R-3500

① Capteur lumineux : Règle automatiquement la luminosité de l'affichage
② Commutateur marche/arrêt
3 Affichage : Indication visuelle de l'intensité du signal, mesure de profondeur et mode de fonctionnement, état des piles et éléments de menus.
4 Commande 1
⑤ Commande 2
⑥ Commande 3

1 Indicateur de batterie : Le témoin de batterie clignote en rouge lorsque la batterie est presque épuisée
② Bouton marche/arrêt
③ Type de signal : Permet de basculer entre le signal impulsionnel et continu en sortie
4 Jacks d'entrée
⑤ Mode : Permet de basculer entre couplage de signal direct et inductif
6 Intensité du signal : Permet de sélectionner l'un des deux niveaux d'intensité de signal (0,1 W ou 0,5 W)

TABLE DES MATIÈRES

Déballage et inspection....5

Introduction....5

Fonctionnement....5

Applications et principes du couplage direct....6

Couplage direct à l'aide de la pince SC-3500....7

Couplage inductif 7

Localisation des lignes passives (modes Radioélectrique et Alimentation) 7

Localisation des câbles inconnus....7

Mesure de profondeur....7

Messages d'erreur pendant une mesure de profondeur 8

Caractéristiques techniques....8

Entretien....9

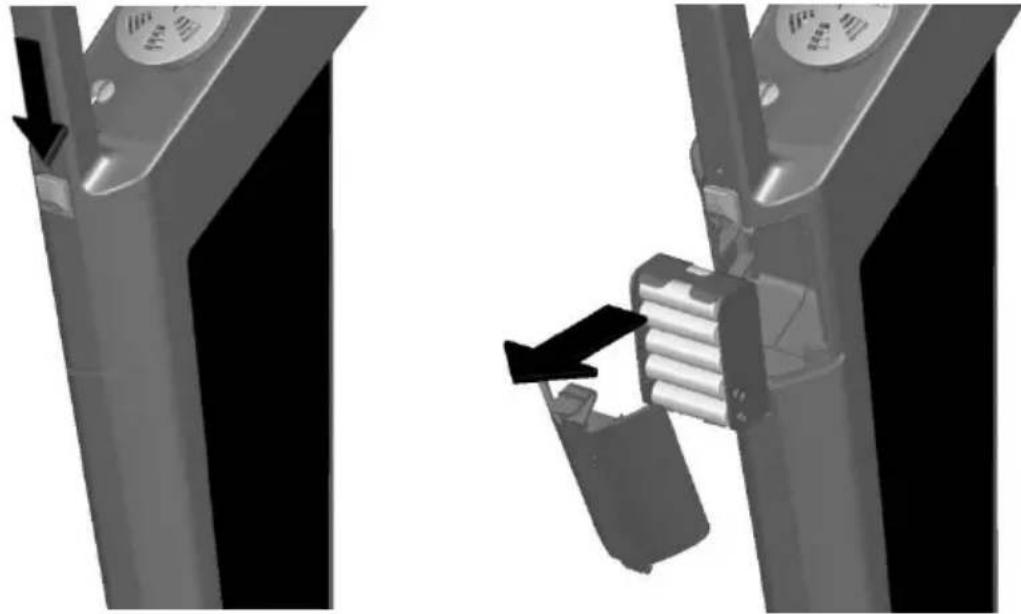

Changement de la batterie du récepteur R-3500....9

Changement des piles dans l'émetteur T-3500....10

Changement du dispositif de protection au sol du récepteur R-3500 11

DÉBALLAGE ET INSPECTION

Le carton d'emballage doit inclure les éléments suivants :

1 récepteur R-3500
1 émetteur T-3500
2 câbles de mesure
2 pinces crocodiles
1 tige de terre
10 piles CEI R6 / AA / Migon
6 piles CEI R20 / D / Mono
1 sacoche en nylon

INTRODUCTION

Le système de détection de conduits/câbles souterrains AT-3500 est conçu pour la détermination conviviale sans complexité de l'emplacement, l'orientation et de la profondeur des lignes métalliques (p. ex. conduites et câbles).

Il permet de sonder une zone à la recherche de lignes inconnues ou de localiser des lignes spécifiques.

L'AT-3500 dispose des atouts suivants :

Une grande robustesse permettant une utilisation sous intempéries et en environnements difficiles

Un fonctionnement simple, convivial avec un nombre de commandes minimum

Un indicateur de batterie fiable

FONCTIONNEMENT

Choisissez le mode de fonctionnement destiné à votre application1.

Induction : Le signal est émis à partir de l'émetteur par l'antenne intégrée ; il est donc couplé en mode inductif avec les lignes métalliques situées dans un certain rayon.

Positionnez l'émetteur T-3500 sur le site à examiner. Reportez-vous aux figures 1, 2, 3 et 4.i.

Branchement direct : Le signal de l'émetteur est couplé directement à la ligne métallique par le biais du câble de mesure lequel est relié aux jacks sur la face avant de l'émetteur. Les pinces de l'émetteur, les pinces crocodiles ou les adaptateurs d'alimentation (par exemple) peuvent être utilisées pour relier le câble de mesure aux lignes.

i. Branchez l'émetteur T-3500 à la ligne à localiser en utilisant la méthode souhaitée. Reportez-vous aux figures 1, 2, 3 et 4.

Emetteur T-3500

Maintenez le bouton 2. ON/OFF enfoncé pour basculer sur le T-4000

Appuyez sur 3. Mode : C pour sélectionner le couplage direct ou le couplage inductif

• Couplage direct
  Voyant vert clignotant : bon branchement (faible résistance)
  Deux voyants clignotants alternativement rouge et vert : branchement suffisant
  Voyant rouge clignotant : branchement médiocre/absent (résistance élevée)

- Couplage inductif :

Voyant vert clignotant : mode d'induction actif

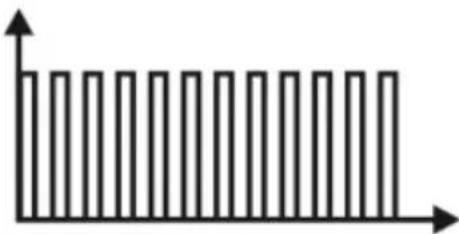

1. Appuyez sur Type de signal : M pour sélectionner le signal impulsionnel ou continu

2. Le signal impulsionnel est utile en cas d'interférence. Il est plus facile de le distinguer des autres signaux.

3. Le signal continu est préférable pour relever une mesure de profondeur
   Un voyant vert clignotant indique que le signal respectif est actif

4. Appuyez sur Intensité du signal : P pour sélectionner une intensité de signal faible en sortie (0,1 W) ou élevée (0,5 W)

- Sortie faible (0,1 W) pour un dépistage normal. Conservation des piles

Sortie élevée (0,5 W)• pour un dépistage long

Un voyant vert clignotant indique que le signal respectif est actif

Récepteur R-3500

1. Maintenez le bouton de commande 1 enfoncé [1]
2. Appuyez brièvement sur le bouton marche/arrêt Ⓐ tout en maintenant le bouton de commande 1

- Ecoutez le signal sonore avant de relâcher la commande 1

• L'affichage montre les éléments suivants :

1. Appuyez sur la commande 3 pour sélectionner l'unité de mesure (mètre ??m ou pieds ???)

2. Appuyez sur la commande 1 pour sélectionner une mesure de profondeur normale ou une mesure de profondeur avec la souris

3. Appuyez sur le bouton PK pour enregistrer le paramètre.

Un son retentit•

L'affichage montre le menu principal : •

1. Appuyez sur la commande 3 pour sélectionner le mode de fonctionnement

Radioélectrique pour dépister les câbles transportant les signaux radioélectriques VLF rerayonnés (le T-3500 est inutile) Grille d'alimentation pour localiser les câbles d'alimentation transportant le courant électrique (le T-3500 est inutile) Emetteur pour localiser les câbles ou les conduits transportant le signal de l'émetteur du T-3500.

1. Appuyez deux fois rapidement sur la commande 2 pour sélectionner le réglage de sensibilité manuel ou automatique

Réglage de sensibilité automatique :

Réglage de sensibilité manuel :

Appuyez sur la commande 1 pour diminuer la sensibilitéi.

ii. Appuyez sur la commande 3 pour augmenter la sensibilité

iii. Appuyez sur la commande 2 pour lancer une mesure de profondeur.

1. Maintenez le récepteur R-3500 en position verticale devant vous, aussi près du sol que possible. Reportez-vous à la figure 1.

- Récepteur aligné avec le conducteur Intensité de signal maximale

- Récepteur perpendiculaire au conducteur Intensité de signal minimale

APPLICATIONS ET PRINCIPES DU COUPLAGE DIRECT

1. Câbles ou conduits monofilaires (avec ou sans isolation par rapport à la terre)

La distance entre la tige de terre et les extrémités des lignes connectées doit être la plus grande possible car le courant de retour tend à rentrer dans la terre par les lignes adjacentes, risquant de suivre leur trajet.

1. Câble monofilaire à blindage métallique et isolé à la terre

Court-circuit entre conducteur interne et blindage à l'extrémité du câble avec la terre, en début et en fin du câble également. Le non-respect du branchement illustré entraîne l'annulation du courant du conducteur interne et du courant de retour dans le blindage. Dans certains cas, cela empêche la détection du câble.

1. Câbles multifilaires (conducteur interne branché ou débranché) avec blindage métallique et isolement à la terre Même application que dans l'exemple 1

2. Conduit métallique (avec ou sans isolation)

La tige de terre et le conduit doivent être espacés le plus possible l'un de l'autre. Dans certains cas, le positionnement optimal de la tige de terre demande plusieurs tentatives.

1. Si un fil de retour est disponible

L'écartement du fil de retour doit être d'au moins 10 fois la profondeur de la ligne localisée.

1. Paire de fils (avec ou sans blindage) avec court-circuit à l'extrémité du câble

Pour les paires torsadées (avec une longueur de pas de torsade supérieure ou égale à la profondeur de pas), l'orientation du câble peut être facilement déterminée.

Lignes adjacentes horizontales entre elles Valeur minimum du signal de réception

Lignes situées l'une sur l'autre à la verticale Valeur maximum du signal de réception

Couplage direct (Reportez-vous à la figure 2.)

1. Reliez le cordon de test rouge de l'émetteur du T-3500 et le conducteur à dépister
2. Branchez le cordon de test noir de l'émetteur du T-3500 à la terre en utilisant la tige de terre. Une autre solution consiste à fixer le cordon de test noir au rebord d'une boîte à clapets ou d'un couvercle de puits d'accès.
3. Mettez le T-3500 sous tension
4. Sélectionnez la transmission d'un signal impulsionnel ou continu
5. Mettez le récepteur R-3500 sous tension
6. Lancez le dépistage du câble à partir du point de l'application, situé à environ 15 mètres (50 pieds)
7. Balayez lentement le câble avec l'appareil. Diminuez ou augmentez la sensibilité s'il y a lieu.

Couplage direct en utilisant la pince SC-3500 (Reportez-vous à la figure 3.)

1. Branchez la pince SC-3500 dans la prise de branchement de l'émetteur T-3500
2. Fixez la pince sur le conduit ou le câble
3. Mettez l'émetteur T-3500 sous tension
4. Réglez l'émetteur T-3500 sur la transmission du signal impulsionnel ou continu
5. Mettez le récepteur R-3500 sous tension
6. Sélectionnez l'émetteur
7. Lancez le dépistage du câble à partir du point d'application, situé à environ 15 mètres

Couplage inductif (Reportez-vous à la figure 4.)

1. Positionnez l'émetteur T-3500 au-dessus du câble présumé
2. Mettez l'émetteur T-3500 sous tension
3. Mettez le récepteur R-3500 sous tension
4. Sélectionnez le mode approprié. Reportez-vous à la section : Fonctionnement : R-3500
5. Lancez le dépistage de la ligne à partir de l'émetteur, situé au moins à 15 m
6. Veillez à maintenir une distance d'au moins 15 m (50 pieds) entre le récepteur et l'émetteur afin d'empêcher le couplage du signal de l'émetteur dans l'atmosphère.

Localisation des lignes passives (modes Radioélectrique et Alimentation) (Reportez-vous à la figure 5.)

Le récepteur R-3500 peut localiser les câbles passifs transportant des signaux radioélectriques dans la plage de fréquences de 15 kHz à 23 kHz ainsi que les signaux d'alimentation entre 50 Hz et 60 Hz sans l'aide de l'émetteur T-3500.

1. Mettez le récepteur R-3500 sous tension
2. Sélectionnez le mode radioélectrique ou le mode d'alimentation. Reportez-vous à la section 8 FONCTIONNEMENT.
3. Réglez la sensibilité au maximum
4. Balayez la zone selon la grille affichée ci-dessous
5. Réglez la sensibilité pour identifier le conducteur
6. Faites pivoter le R-3500 pour détecter la réponse maximum

Localisation des câbles inconnus (Reportez-vous à la figure 6.)

1. Utilisez l'émetteur T-3500 en mode inductif.
2. Utilisez le récepteur R-3500 pour balayer la zone. Maintenez le récepteur à 15 mètres (50 pieds) de l'émetteur.
3. Sélectionnez le mode de fonctionnement souhaité.
4. Réglez la sensibilité du R-3500 comme il y a lieu
5. Une fois le conducteur localisé, ciblez le signal le plus intense et marquez son emplacement
6. Répétez les étapes 1 et 2. Placez l'émetteur à au moins 1 mètre (3,3 pieds) et à 90 degrés de la position initiale.
7. Répétez le processus jusqu'à la détection du câble approprié.

Mesure de profondeur (Reportez-vous à la figure 7.)

1. Reliez l'émetteur T-3500 au câble ou au conduit métallique
2. Mettez l'émetteur T-5000 sous tension. Utilisez le mode en signal continu pour obtenir des résultats optimaux
3. Mettez le récepteur R-3500 sous tension et positionnez-le à au moins 15 mètre (50 pieds) de l'émetteur
4. Faites pivoter le récepteur R-3500 de façon à détecter l'intensité maximale du signal
5. Appuyez sur la commande 1 pour 📁 relever une mesure de profondeur automatique
6. La mesure s'affiche comme suit :

1. Pour changer l'unité de mesure, consultez le mode de fonctionnement du R-3500 (section 8).

2. Pour les conduits non-métalliques, utilisez la souris M-3000. Consultez le mode de fonctionnement du récepteur R-3500, section 9 pour régler le récepteur de façon appropriée.

3. Pour les signaux d'alimentation et radioélectriques, vous pouvez relever une estimation de la profondeur comme suit :

a. Appuyez sur la commande 3 pour sélectionner le mode Radioélectrique ou Alimentation

b. Dirigez-vous vers l'une des extrémités du câble suspect jusqu'à l'apparition du symbole suivant :

c. Marquez ce point
d. Allez maintenant vers l'autre extrémité du câble jusqu'à l'apparition du symbole
e. Marquez ce point
f. Mesurez la distance entre deux points
g. Divisez la mesure obtenue par 2 pour déterminer la profondeur du câble.

MESSAGES D'ERREUR PENDANT UNE MESURE DE PROFONDEUR

Symboles Signification
	La profondeur n’a pas été mesurée pour l’un des motifs suivants :Le signal reçu était trop faible ou trop irrégulier.•L’opérateur ne tenait pas le récepteur de façon suffisamment stable pendant la mesure.•Le récepteur n’a pas été positionné directement au-dessus de la ligne en début •de phase.
	La profondeur du conducteur métallique est supérieure à 5 mètres (16 pieds).
	La profondeur du conducteur métallique est supérieure à 30 cm (1 pied). Ces conducteurs doivent être spécifiquement marqués afin de ne pas être endommagés pendant la construction.
	Le récepteur a été déplacé trop loin sur la gauche ou la droite lors d’une estimation approximative. Déplacez-le dans la direction opposée jusqu’à l’apparition du symbole suivant :

CARACTÉRISTIQUES TECHNIQUES

R-3500

Les paramètres suivants sont spécifiques au récepteur R-3500 :

Gammes de fréquence

• Gamme 1 : radioélectrique 15 kHz à 23 kHz
• Gamme 2 : réseau d'alimentation 50 Hz / 60 Hz ; en option 100 Hz (ajustable par les techniciens de service Amprobe)
• Gamme 3 : émetteur 32,768 kHz

Sensibilité à une profondeur d'un mètre

• Gamme 1 : radioélectrique >20 μA
• Gamme 2 : réseau d'alimentation > 7 mA
• Gamme 3 : émetteur > 5 μA

Gamme de réponse dynamique

• Gamme 1 : radioélectrique 120 dB
• Gamme 2 : réseau d'alimentation 135 dB
• Gamme 3 : émetteur 120 dB

Détermination de la profondeur

• Gamme de profondeur 0,1 m ... 5 m (4 po ... 16 pieds)
• Résolution 0,1 m
- Précision

• Gamme 1 : radioélectrique ±20 %
• Gamme 2 : réseau d'alimentation ±20 %
• Gamme 3 : émetteur ±5 % (> 5 m (6 pieds)), ±20 % (< 5 m (15 pieds))

Alimentation 10 x piles CEI R6 / AA / Mignon

Durée de fonctionnement 40 heures (utilisation intermittente avec piles alcalines, 20 °C)

Plage de températures conforme à DIN EN 60068-1

- Fonctionnement -20 °C à +55 °C

- Entreposage -30 °C à +70 °C

Poids : 2,5 kg (5,51 lb)

Dimensions (L x H x P) 99 x 660 x 252 mm (3,90 x 25,98 x 9,92 po)

Type de protection conforme à EN 60529

Protection IP 67 contre la poussière et l'eau depuis le bord inférieur du récepteur jusqu'au bord inférieur du compartiment des piles et IP 56 pour toutes les pièces au-dessus de cette délimitation

T-3500

Les paramètres suivants sont spécifiques à l'émetteur R-3500 :

Puissance transmise 0,1 W / 0,5 W (commutable)

Durée de fonctionnement 40 heures (utilisation intermittente avec piles alcalines, 20 °C)

Plage de température conforme à DIN EN 60068-1

- Fonctionnement -20 °C à +55 °C

- Entreposage -30 °C à +70 °C

Poids : 1,7 kg (3,75 lb)

Dimensions (I x H x D) 260 x 255 x 140 mm

Type de protection conforme à EN 60529

Protection contre la poussière et l'eau IP 56

ENTRETIEN

Changement des piles du récepteur R-3500

L'état des piles du récepteur est vérifié au démarrage et indiqué sur l'affichage.

Le système vérifie aussi régulièrement la puissance des piles. Si la capacité des piles tombent en dessous de 10 % du seuil, un signal sonore retentit et l'état actuel des piles apparaît dans le coin supérieur de l'affichage.

Pour remplacer les dix piles 1,5 V Mignon (AA), le compartiment des piles doit être retiré de la façon illustrée ci-dessous :

Changement des piles dans l'émetteur T-3500

Les piles dans l'émetteur doivent être remplacées dès que le témoin rouge de la batterie se met à clignoter.

L'opérateur est alors informé que les piles sont faibles avec la réception d'un signal, même s'il est occupé à localiser une ligne à l'aide du récepteur :

Type de signal Signal	normal Signale de piles faibles

Pour remplacer les six piles 1,5 V mono (D), les deux vis au dos de l'émetteur doivent être retirées (avec une pièce de monnaie par exemple) en appliquant ¼ de tour (1) et en retirant le plateau des piles (2). Vous remarquerez que toutes les piles sont positionnées dans la même direction.

Changement du dispositif de protection au sol du récepteur R-3500

Le dispositif de protection au sol en plastique évite l'endommagement de la base du récepteur ; il peut être facilement remplacé à l'aide d'un objet pointu (p. ex. tournevis). Des pièces de rechange peuvent être commandées auprès de l'équipe commerciale SEBA KMT.
