Produkttyp	Ultraschall-Leckdetektor (Set ULD-300 + Sender UT-300)
Marke	Amprobe
Modell	TMULD300
Gewicht (Empfänger ULD-300)	180 g (mit Batterie)
Gewicht (Sender UT-300)	176 g (mit Batterie)
Abmessungen (ULD-300)	185,4 x 63,5 x 25,4 mm
Abmessungen (UT-300)	165 x 63,5 x 25,4 mm
Stromversorgung	2 x 9V-Batterien (NEDA 1604 oder gleichwertig) inklusive
Frequenzgang (ULD-300)	35 kHz bis 45 kHz ± 6 dB
Frequenz (UT-300)	40 kHz
Batterielebensdauer (ULD-300)	33 Stunden mit Alkalibatterie 9V
Batterielebensdauer (UT-300)	60 Stunden mit Alkalibatterie 9V
Betriebstemperatur	0°C bis 38°C
Lagertemperatur	-40°C bis 66°C
Gehäuse	Widerstandsfähiges ABS-Kunststoff
Anzeige	10-LED-Anzeigebalken, Batterieanzeige
Enthaltenes Zubehör	Kopfhörer HP-1, Parabolspiegel PB-1, Adapter TEA-1, Verlängerungsrohr TE-1, Transportkoffer
Hauptfunktionen	Erkennung von Luft-/Gaslecks durch Ultraschall, präzise Lokalisierung, Umwandlung in hörbaren Ton
Sicherheit	Nicht an explosiven Gasen verwenden; Vorsicht bei Druckgas/Luft, rotierenden Geräten, elektrischen Anlagen
Wartung und Reinigung	Mit einem weichen Tuch und einer milden Wasser/Reinigungsmittellösung reinigen; keine chlorierten Lösungsmittel verwenden
Garantie	1 Jahr auf Material- und Verarbeitungsfehler

Häufig gestellte Fragen - TMULD300 Amprobe

Wie schalte ich den Detektor ULD-300 ein?

Drehen Sie den Ein-/Ausschalter im Uhrzeigersinn. Die Batterieanzeige sollte grün werden. Wenn sie rot ist, ersetzen Sie die 9V-Batterie.

Welches Zubehör wird mit dem TMULD-300 mitgeliefert?

Das Kit enthält den Detektor ULD-300, den Sender UT-300, zwei 9V-Batterien, die Kopfhörer HP-1, den Parabolspiegel PB-1, den Adapter TEA-1, das Verlängerungsrohr TE-1 und einen Transportkoffer.

Wie stelle ich die Empfindlichkeit ein, um ein Leck zu lokalisieren?

Verwenden Sie den Bereichsschalter (X1, X10, X100) und den Feineinstellknopf. Beginnen Sie mit X100, reduzieren Sie dann die Empfindlichkeit, wenn die LED-Anzeige gesättigt ist (10 LEDs leuchten).

Was tun, wenn die Batterieanzeige rot ist?

Ersetzen Sie sofort die 9V-Batterie durch eine neue Alkalibatterie (Typ NEDA 1604 oder gleichwertig). Öffnen Sie das Batteriefach, nachdem Sie das Gerät ausgeschaltet haben.

Kann man Risse ohne aktives Leck erkennen?

Ja, mit dem Sender UT-300. Platzieren Sie ihn im zu prüfenden Raum: Er erzeugt Ultraschall, der durch Risse dringt. Verwenden Sie dann den Detektor, um die Schalllecks zu lokalisieren.

Welchen Batterietyp verwenden?

Verwenden Sie 9V-Alkalibatterien vom Typ NEDA 1604A oder IEC 6LR61. Beachten Sie die Polarität: Der Minuspol zeigt nach oben.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, leicht feuchtes Tuch mit einer Lösung aus Wasser und mildem Reinigungsmittel. Verwenden Sie niemals chlorierte Lösungsmittel oder aromatische Kohlenwasserstoffe. Vor Gebrauch trocknen lassen.

Was tun, wenn der Detektor nicht richtig funktioniert?

Überprüfen Sie zuerst die Batterie. Konsultieren Sie dann die Bedienungsanleitung für Bedienungsfehler. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Amprobe-Servicecenter.

Wie groß ist die Reichweite der Ultraschallerkennung?

Ultraschall ist stark gerichtet. Die Entfernung hängt von der Größe des Lecks ab. Verwenden Sie den Parabolspiegel PB-1 in lauter Umgebung und die Verlängerungen TE-1/TEA-1 für schwer zugängliche Bereiche.

Kann ich das Gerät in der Nähe von explosiven Gasen verwenden?

Nein. Die Verwendung an explosiven Gasen ist verboten. Seien Sie äußerst vorsichtig in der Nähe von Druckluft/-gas, rotierenden Geräten oder elektrischen Anlagen.

BEDIENUNGSANLEITUNG TMULD300 Amprobe

Ultraschall-Lecksucher

Bedienungshandbuch

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass diese Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlüssigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäß Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweiten. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zunehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/-Distributor einsenden. Nahere Einzelheiten siehe Abschnitt „Reparatur". DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH Auf SCHADENERSATZ DAR. ALLE ANDEREN GEWÄHRLEISTUNGEN, VERTRAGLICH GEREGELTE ODER GESETZLICHE VORGESCHRIEBENE, EINSCHLISSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMTMEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEorie BERUHEN. Weil eine Staten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Allen Geräten, die innerhalb oder außerhalb des Garantiezeitraums zur Reparatur oder Kalibrierung eingesendet werden, müssen mit folgenden Informationen und Dokumenten versehen werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlichitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messerat beilegen. Die Gebühren fur außerhalb des Garantiezeitraums durchgeführte Reparaturen oder fur den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe Test Tools formuliert werden.

Garantiereparaturen und -austausch - alle Länder

Bitte die Garantiererklarung lessen und die Batterie prufen, bevor Reparaturen angefordert werden. Wahrend der Garantiepiode konnen alle defekten Geräte zum Umtausch gegen desselbe oder ein ähnliches Produkt an den Amprobe® Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus konnen in den USA und in Kanada Geräte an ein Amprobe® Test Tools Service-Center (siehe Adresse unter) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Ersatz außerhalb des Garantiezeitraums - USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe Test Tools oder der Verkaufsstelle.

In den USA: In Kanada:

Reparaturen und Austausch außerhalb des Garantiezeitraums - Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe® Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Correspondenzanschrift für Europa*

79286 Glottertal, Deutschland

Tel.: [phone] - 0

*Nur Korrespondenz - keine Reparaturen und kein Umtausch unter dieser Anschrift. Kosten in Europa wenden sich an den zuständigen Distributor.)

Sensorrichter
LED-Anzeigefeld
3 Kopfhörer-Lautstärkeschalter
Grob-Empfindlichkeitsschalter
Ein/Aus-, Rändelrad- und Fein-Empfindlichkeitsschalter
6 LED-Anzeiger für Strom und schwache Batterie

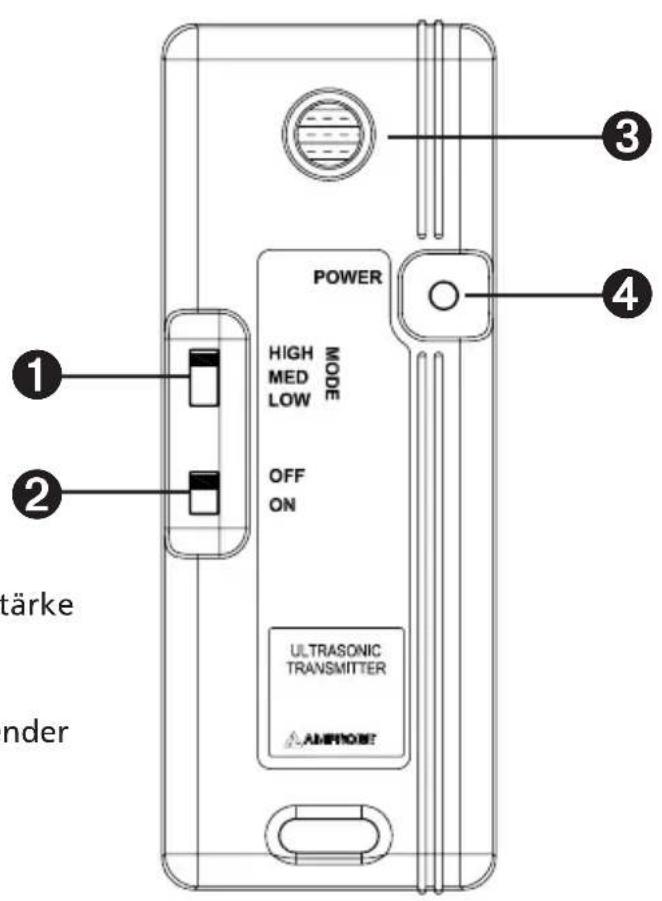

Ausgangssignalstärke
Strom Ein/Aus
③ Ultraschall-Tonsender
4 Betriebs-LED

ADAPTER (TEA-1)PARABEL (PB-1) ERWEITERUNg (TE-1)

Symbole 21
Warn- und Vorsichtshinweise 21
Auspacken und Überprüfen 21
Einführung 21

ULD-300 Ultraschall-Lecksucher - Bedienung 21
UT-300 Ultraschall-Transmitter-Bedienung (mit Produkt TMULD-300) 22

Wartung und Reparatur 22

Spezifikationen 22

WARN- UND VORSICHTSHINWEISE

Nicht für Gebrauch mit explosiven Gasen.
Bei Verwendung in der Umgebung von Druckluft/Druckgas extrem vorsichtig vorgehen.
Bei Verwendung in der Umgebung von Rotationsgeräten extrem vorsichtig vorgehen.
Bei Verwendung in der Umgebung von elektrischen Geräten extrem vorsichtig vorgehen.

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgenden enthalten:

1 ULD-300 Ultraschall-Lecksucher
1 UT-300 Ultraschall-Transmitter (Version TMULD-300)
2 9 V Batterie (installiert)
1 HP-1 Kopfhörsatz
1 PB-1 Parabelrichter
1 TEA-1 Adapter
1 TE-1 Erweiterungsröhre
1 Tragetasche
1 Handbuch

Wenn einer dieser Artikel beschädigt ist oder fehl, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zusückensenden.

EINFUHRUNG

Ultraschallton (20 kHz bis 100 kHz) wird durch Turbulenz erzeugt, die entsteht, wenn Luft oder Gas durch eine keine Öffnung gepresst wird. Ultraschallton ist stark gerichtet und kann verwendet werden, um die genaue Lage der Leckstelle zu bestimmen.

Austretende Luft oder Gas wird grundsatzlich als viskose Strömung angesehen; die Frequenz des ausgegebenen Ultraschalltons wird mit zunehmender Strömungsgeschwindigkeit hoher. Der ULD-300 verstärkt die TONE und wandelt sie in Frenzen und Pegel um, die für das menschliche Ohr hörbar sind.

Applikationsberichte sind auf der Website www.amprobe.com verfügbar.

ULD-300 Ultraschall-Lecksucher - Bedienung

Den Kopfhörer (HP-1) in die Buchse auf der linken Seite des ULD-300 einstecken.1.

Das Rändelrad im Uhrzeigersinn drehen, um den ULD-300 einzuschalten (ON). Die Batterie-2. LED ist normalerweise grün. Falls die LED rot ist, muss die 9-V-Batterie ersetzt werden.

Den Bereichsschalter auf X100 einstellen (X1, X10, X100).3.

Das Rändelrad im Uhrzeigersinn auf 10 drehen.4.

Den ULD-300-Sensorrichter in die Richtung halten, wo das Leck vermutet wird. 5.

Für Umgebungen mit einem hohen Pegel von Hintergrundrauschen, die Parabel (PB-1) verwenden.
Für Installationen, bei denen der ULD-300 direkt auf das Leck gerichtet werden kann, können die Antikel TE-2 und TEA-1 verwendet werden.

Beim Annahern zur Quelle des Lecks leuchten die LEDs der vertikalen Leiste auf. Die LED-6. Leiste ist lediglich eine relative Messung. Wenn auf der LED-Anzeige 10 Lempchen leuchten, ist die Maximalanzeige der Bereichseinstellung erreicht. Die Empfindlichkeit durch Drehendes Rändelrads im Uhrzeigersinn oder Auswahlen eines weniger empfindlichen Bereichs herabsetzen.

Das Verfahren wiederholen, bis die Leckquelle bestimmt ist. Durch Herabsetzen der 7. Empfindlichkeitspegels lassst sich prufen, dass die wahre Quelle des Lecks, nicht etwa eine Reflexion der wahren Quelle bestimmt wurde. Ultraschallton-Reflexionen sind im Allgemeinen nicht so stark wie die wahre Quelle.

UT-300 Ultraschall-Transmitter - Bedienung (mit Produkt TMULD-300)

Der UT-300 Transmitter kann Ultraschallsignale für Installationen erzeugen, in denen das Gas/Luftleck nicht genugend Druck aufweist, um einen Ultraschallton zu erzeugen. Diese Transmitter erhögt Ultraschallerkennung von Rissen und Mündungen.

Den ON/OFF-Schalter auf ON schalten. Die POWER LED leuchtet auf.1.

Den Ausgangssignalpegel mit dem MODE-Schalter ausgehalten.2.

Nach Abschluss der Tests das Gerät ausschalten.3.

WARTUNG UND REPARATUR

Wenn ein Fehlverhalten während des Betriebs des ULD-300 vermutet wird, sollen den folgenden Schritte durchgefuhrt werden, um die Ursache des Problems genau zu bestimmen.

ULD-300

Die Batterien prufen. Die Batterie sofort ersetzen, wenn die rote LED leuchtet.1.

Die Bedienungsanleitungen studieren, um möglichche Fehler bei der Bedienung zu erkennen. 2.

UT-300

Die Batterien prufen. Die Batterie sofort ersetzen, wenn die rote LED nicht leuchtet.1.

Die Bedienungsanleitungen studieren, um möglich fehler bei der Bedienung zu erkennen. 2.

Außer dem Ersetzen der Batterie sollenn Reparaturen am Messgerät ausschließlich durch werkseitig autorisiertes Servicepersonal oder andere Fachpersonal durchgeführt werden. Die Vorderseite und das Gehäuse konnen mit einer milden Lösung von Reinigungsmittel und Wasser gereinigt werden. Die Lösung spärlich mit einem weichen Tuch anwenden und das Gerät vor Gebrauch vollständig trocknen halten. Keine aromatischen Kohlenwasserstoffe oder Chlorlösungsmittel zur Reinigung verwenden.

Ersetzen der Batterie - ULD-300, UT-300

Das Messgerät ausschalten und die Batterieabdeckung aufklinken. Die Batterie durch 1. eine NEDA Typ 1604 oder eine gleichwertige 9-V-Alkalibatterie ersetzen. Die Abdeckung wieder anbringen.

Hinweis: der negative Anschluss der Batterie muss im Gerät nach oben gerichtet sein.

Die Batterie entfernen, wenn das Messgerät längerere Zeit nicht verwendet wird.2.

SPEZIFIKATIONEN

ULD-300 Ultraschall-Lecksucher

Betriebstemperatur: 0^ bis 38^

Lagerungstemperatur: -40 °C bis 66 °C

Gewicht: 180 g, einschließlich Batterie

Abmessungen: 185,4 x 63,5 x 25,4 mm

35 kHz bis 45 kHz + 6 dB

Stromverbrauch: 22 mA bei 9 V DC

Batterielebensdauer: 33 Stunden mit 9 V Alkalibatterie (NEDA 1604A / IEC 6LR61)

Leistung: Erfüllt den ASTM-Standard: ASTM E1211-07

Batterietest: LED-Farbanzeiger: Grün-Gut; Rot-Ersetzen

Gehäuse: Hochfester ABS-Kunststoff

UT-300 Ultraschall-Transmitter (mit Option TMULD-300 gefelert oder separat erhaltlich)

Betriebstemperatur: 0^ bis 38^

Lagerungstemperatur: -40 °C bis 66 °C

Gewicht: 176 g, einschließlich Batterie

Abmessungen: 165 × 63,5 × 25,4 ~mm

Frequenz: 40 kHz

Stromverbrauch: 8,5 mA bei 9 V

Batterielebensdauer: 60 Stunden mit 9 V Alkalibatterien (NEDA 1604A / IEC 6LR61)

TMULD-300 ULD-300
