BEDIENUNGSANLEITUNG TIC300PRO Amprobe

Hochenergie-Tic-Tracer - Berührungsloser Wechselspannungsprüfer

Bedienungshandbuch

Es wird gewährleistet, dass diese Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlüssigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäß Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zunehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhandler/-Distributor einsenden. Nahere Einzelheiten siehe Abschnitt „Reparatur". DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH GEREGELTEN ODER GESETZLICH VORGESCHRIEBENEN) GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEorie BERUHEN. Weil weniger Staten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibriierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgenden beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonummer und Kaufbeleg. Zusätzlichitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messerat beilegen. Die Gebühren fur außerhalb des Garantiezeitraums durchgeführte Reparaturen oder fur den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe® Test Tools formuliert werden.

Garantiereparaturen oder -austausch - Alle Länder

Bitte die Garantieerklärunglesen und die Batterie prufen, bevor Reparaturen angefordert werden. Wahrend der Garantieperiode konnen alle defekten Geräte zum Umtausch gegen desselbe oder ein ähnliches Produkt an den Amprobe® Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus konnen in den USA und in Kanada Geräte an ein Amprobe® Test Tools ServiceCenter (siehe Adresse unter) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Austausch außerhalb der Garantie - USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe® Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® Test Tools oder der Verkaufsstelle.

In den USA In Kanada

Reparaturen und Austausch außerhalb der Garantie - Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe® Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Correspondenzanschrift für Europa*

Amprobe® Test Tools Europe

In den Engematten 14

79286 Glottertal, Deutschland

Tel.: [phone]

*(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

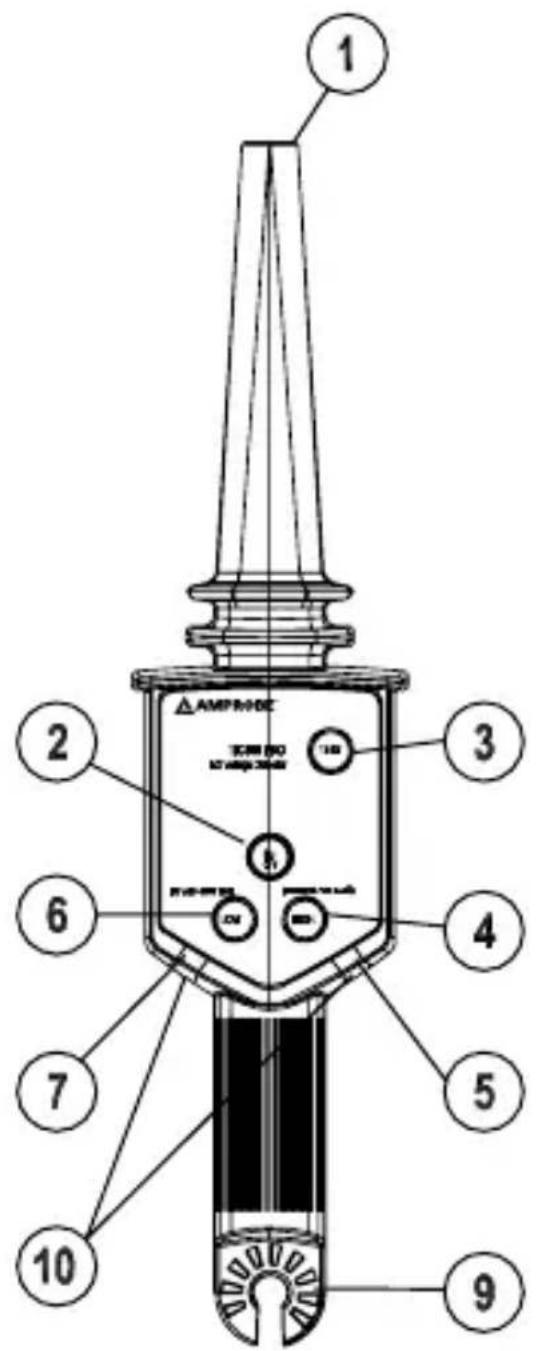

1) Spannungssensor
2) ON/OFF-Taste
3) Schaltkreis-TEST-Taste
4) HIGH-Bereich-Schalter
5) HIGH-Bereich-LED

6) LOW-Bereich-Schalter
7) LOW-Bereich-LED

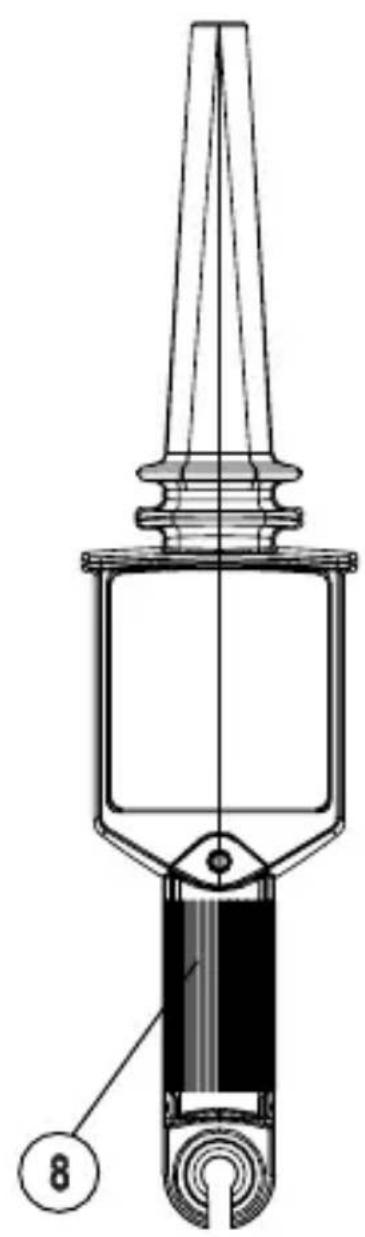

8) Batteriefach
9) Anschlusspunkt für Betätigungsstange (HOT STICK)
10) Blaue Erkennungs-LEDs

INHALT

SYMBOLE 2

AUSPACKEN UND UBERPRUFIN 3

EINFUHRUNG 4

Merkmale 4

BEDIENUNG 5

ON/OFF-Taste 5

TEST-Taste 5

Spannungserkennung. 6

LOW-Bereich 6

HIGH-Bereich 6

Auffinden von Bruchen in isoliertem Draht und in Heizelementen 7

Prufen von Steckdosen und Schaltern. 8

WARTUNG UND REPARATUR 9

Auswechseln der Batterie. 9

TECHNISCHE DATEN 10

LOW-Spannung 11

HIGH-Spannung 11

SYMBOL

!	Im Handbuch nachlesen
4	Vorsicht gefährliche Spannung
□	Schutzisoliert
United States Department of Labor MSHA Mines Safety and Health Administration	In Übereinstimmung mit der United States Department Of Labor Mine Safety and Health Administration
	Übereinstimmung mit relevanten australischen Normen
K	Erfüllt die relevanten sudkoreanischen EMV-Normen.
	Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen.

Ausschließlich für Gebrauch durch Fachpersonal.

Jede Person, die diesen Messgerät verwendet, muss sachkundig und geschult sein: über die Risiken beim Messen von mittleren und hohen Spannungen, insbesondere in einer industriellen Umgebung, und die Wichtigkeit des Treffens von Sicherheitsvorkehrungen und des Testens des Messgeräts vor und nach Gebrauch, um sicherzustellen, dass es sich in einwandfreiem betriebsfähigem Zustand befindet.

WARNUNGEN und VORSICHTSHINWEISE

• Wegen des Risikos von Verletzungen als Folge von Stromschlag beim Testen von stromfuhrrenden Schaltkreisen extrem vorsichtig vorgehen.
• Die maximalen Überlastungsgrenzen der einzelnen Funktionen (siehe Technische Daten) und die auf dem Messgerät markierten Grenzwerte nicht überschreiben. Niemals eine Spannung testen, die größer als 122kV Wechselspannung eff. ist.
• Bei Verwendung des HIGH-Bereichs MUSS die TIC 410A Betätigungsstange (HOT STICK) oder eine gleichwertige Veränderungsstange verwendet werden.

Die lokalen und nationalen Sicherheitsanforderungen einhalten.
Gemäß den Vorschriften lokaler und nationaler Aufsichtsbehörden korrekte Schutzausrüstung verwenden.
- Zur Vermeidung von Stromschlag bei Arbeiten mit Spannungen über 33 V Wechselspannung die ordnungsgemäßen Sicherheitsvorkehrungen beachten.
- Vor und nach gefährlichen Spannungsmessungen den TIC 300 PRO durch Drucken der TEST-Taste und/oder an einer bekannten Quelle, z. B. Netzspannung, testen, um korrektes Funktionierend des Messgeräts zu bestimmen.
- Sich selbst isolieren, wenn Messungen durchgeführt werden. Keine freiliegenden Schaltungselemente berühren.
- Das Messgerät nicht in Umgebungen mit explosiven Gasen betreiben.
- Dieses Produkt nicht Regen oder Feuchtigkeit aussetzen. Dadurch wurde das Risiko von Brand und Stromschlag erhöht.
- Bei geschirmtem Draht sich nicht auf diesen Prüfgerät verlassen.
- Vermeiden, dass das Gerät mit einer stromfuhrenden Leitung mit mehr als 20kV Spannung in Berührung kommt.
3-Phasen-Hauptleitungen mit dicht beieinander liegenden Leitern konnen das elektrische Feld aufheben, sodass der TIC Tracer sie nicht erkennt. Vor dem Prufen von Wechselspannung verifizieren, dass die Phasenleiter mindestens 381 mm voneinander getrennt sind.

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten:

1 TIC 300 PRO

1 9 V Alkalibatterie

1 Bedienungshandbuch
1 Tragbehälter

Wenn einer dieser Antikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zusückensenden.

EINFUHRUNG

Der TIC 300 PRO ist ein Messgerät für sichere Prüfung des Vorhandenseins einer Wechselspannung ohne jegliches Trennen von Kabeln, Wandsteckdosen, Sicherungen, Trennschalten, Anschlusskästen usw. Für korrektes Funktionieren ist kein Stromfluss erforderlich.

Robust und zuverlässig für Versorgungsbetrieb-, Bergbau- und industrielle Sicherheitsanwendungen. Der TIC 300 PRO weist auf gefährliche Spannungen in Anwendungen mit niedrigen und mittleren Spannungen bis 122KV hin, ohne Berührung des stromfuhrenden Leiters.

Merkmale

• Werkzeug für Versorgungsbetriebe zur Prüfung von Freileitungen, Stromverteilungsausrüstung, Ableitungen, Sicherungen und Lastabschaltungsanschlussen
• Niedrigere Spannungseinstellung für Prüfung des Vorhandenseins von Spannung in Trennschalterfeldern, Stromsteckdosen und -verkabelung
• Überprüft das Vorhandensein von Spannung von 30 V bis 122,000 V Wechselspannung (122 kV)
• Berührungsloser Wechselspannungsprüfer
• Visuelle und akustische Spannungsanzeige
• Selftest überprüft einwandfrei Funktion des Prüfgeräts
• Ergonomische Ausführung mit einem praktischen Griff
• Fallbeständig bis 1,8 m

Wird mit Betätigungsstange (Hot Stick) TIC 410A verwendet für Spannung >1500V .

BEDIENUNG

ON/OFF-Taste

Wenn der TIC 300 PRO aktiviert ist, pulsieren die blauen LEDs und das akustische Signal mit einer langsamen Rate, ungebähr zweimal pro Sekunde. Die rote LED des Bereichs (HIGH) beginnnt zu leuchten (ON).

TEST-Taste

Die TEST-Taste sollen vor der Prüfung tatsächlicher Stromkreise verwendet werden. Das TEST-Funktion wird die blaue LED zu Puls kontinuierlich ohne Signalton verursichen. Entweder auf LOW oder HIGH-Modus

Sicherheitsabstände für Arbeiten mit Spannung gemäß OSHA. Nationale bzw. lokale Anforderungen können abweichen.

Leitungs- spannung (kV)	Phase-Erde Phase-Phase
Phase-Phase (ft-in) (m) (ft-in) (m)
0,03 bis 1,0 Hinweis 1 Hinweis 1 Hinweis 1			Hinweis 1
1,1 bis 15,0 2-1 0,64 2-2 0,66
15,1 bis 36,0 2-4 0,72 2-7 0,77
36,1 bis 46,0 2-7 0,77 2-10 0,77
46,1 bis 72,5 3-0 0,90 3-6 1,05
72,6 bis 121 3-2 0,95 4-3 1,29

Hinweis 1 - Berührung vermeiden

Vorsicht: Wenn ein dreiphasiger Schaltkreis geprüft wird und eine Phase offen ist, wird u. U. die Spannung einer anderen Phase erkannt und es wird eine fehlerhafte Anzeige erzeugt. Stets sicherstellen, dass die Phasenkabel mindestens 508 mm voneinander getrennt sind.

Spannungserkennung

LOW-Bereich

1. Die ON/OFF-Taste drucken, um das Geräte einzuschalten.
2. Der Schaltkreis für Hochspannungserkennung ist aktiviert. Zweimal pro Sekunde wird ein akustisches Signal ausgegeben und die blauen LEDs blinken mit der gleichen Rate.
3. Die LOW-Bereich-Taste drücken. Das Gerät ist für Niederspannungserkennung bereit.
4. Die Prüfspitze des TIC 300 PRO, ohne zu berühren, nahe an die Niederspannungsleitung (< 1000 V) halten. Siehe Abb. 1.
5. Falls Spannung vorhanden ist, blinken die blauen LEDs mit einer Schnellenen Rate und das akustische Signal wird mit der gleichen Rate ausgegeben. Ein kontinuierlicher visueller wird erzeugt und no akustischer alarm, wenn die Prüfspitze die Spannungslleitung zu nahe kommt.

Abb. 1 Spannungserkennung in einer Leitung

HIGH-Bereich (Betätigungsstange muss verwendet werden) (Siehe Abb. 2)

1. Die HIGH-Bereich-Taste drucken.
2. Die Prüfspitze, ohne zu berühren, nahe an den Hochspannungsleiter (>1500V und < 122kV) halten.
3. Falls Spannung vorhanden ist, blinken die blauen LEDs mit einer Schnellenen Rate und das akustische Signal wird mit der gleichen Rate ausgegeben. Ein kontinuierlicher visueller wird erzeugt und

no akustischer alarm, wenn die Prüfspitze die Hochspannungsleitung zu nahe kommt.

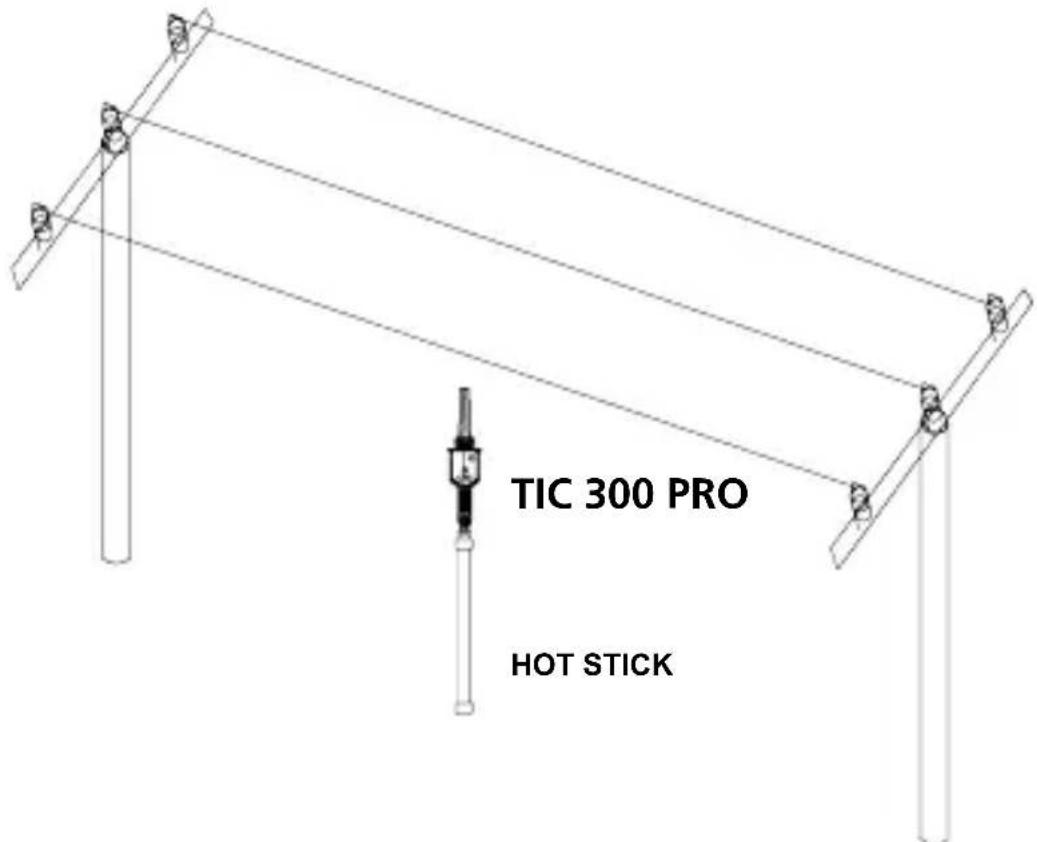

Abb. 2 Spannungserkennung in Freileitungen

Auffunden von Brücken in isoliertem Draht und in Heizelementen (Siehe Abb. 3)

1. Die ON/OFF-Taste drucken, um das Geräteinzushalten.
2. Die LOW-Bereich-Taste drucken.
3. Sicherstellen, dass der Draht bzw. das Heizelement Strom führt.
4. Die Spitze der Sonde nahe an den Draht führen und dann dem Draht entlang. Wenn das schnelle bzw. kontinuierliche akustische Signal stoppt, zeigt dies den Punkt des Bruches bzw. die offene Stelle an.

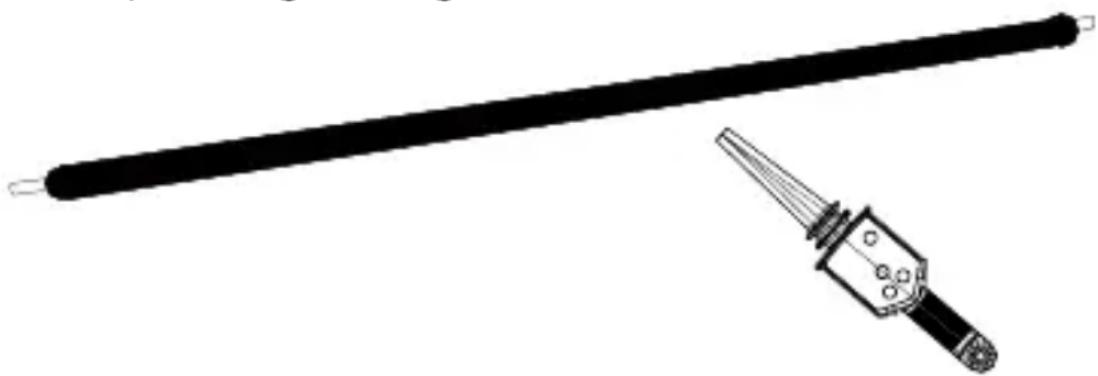

Abb. 3 Auffinden eines Bruchs oder einer offenen Stelle

Prüfen von Steckdosen und Schaltern (Siehe Abb. 4 und 5)

1. Die ON/OFF-Taste drucken, um das Gerät einzuschalten.
2. Die LOW-Bereich-Taste drucken.
3. Die Prüfspitze des TIC 300 PRO gegen die Steckdose oder den Schalterkontakt führen.
4. Ein Schnelleres akustisches Signal zeigt Vorhandensein von Spannung an.

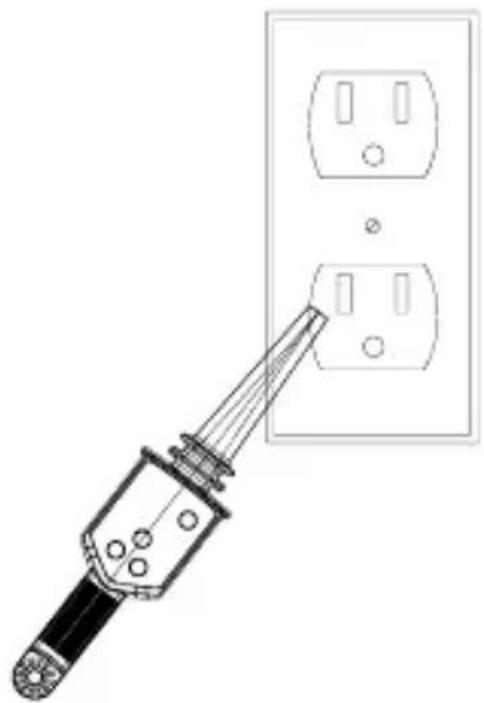

Abb.4 Spannungserkennung in einer Steckdose

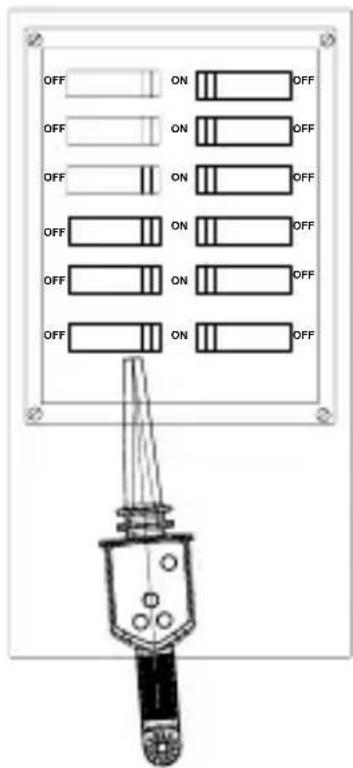

Abb.5 Auffinden eines Trennschalters

Falls der TIC 300 PRO nicht eingeschaltet werden kann, die Batterie überprüfen.

Wenn ein Fehlverhalten während des Betriebs des Spanningsprüfers vermutet wird, sollen den folgenden Schritte durchgeführt werden, um die Ursache des Problems genau zu bestimmen:

1. Die Batterie überprüfen.
2. Die Bedienungsanleitungen studieren, um mögliche Fehler bei der Bedienung zu erkennen.

Außer dem Ersetzen der Batterie sollenen Reparaturen am Spanningsprüfer ausschließlich durch werkseitig autorisiertes Servicepersonal oder anderes Fachpersonal durchgeführt werden. Die Vorderseite und das Gehäuse können mit einer milden Lösung von Reinigungsmittel und Wasser gereinigt werden. Die Lösung spärlich mit einem weichen Tuch auftragen und das Gerät vor Gebrauch vollständig trocknen halten. Keine aromatischen Kohlenwasserstoffe oder Chlorlösungsmittel zur Reinigung verwenden.

Auswechseln der Batterie

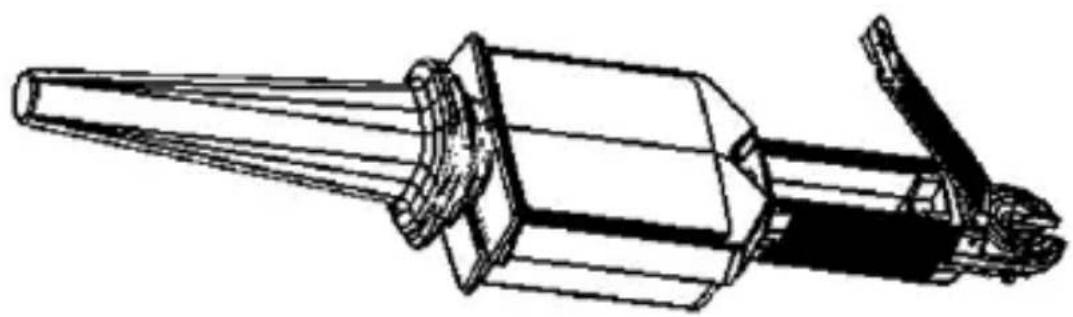

Einen Kreuzschlitzschraubendreher verwenden, um die Batterieverschlusssschraube zu entfernen. Den Verschluss anheiten. Die Batterie entfernen und durch eine 9-V-Alkalibatterie ersetzen. Sicherstellen, dass die Dichtung eingesetzt ist. Den Batterieverschluss schreiben und die Schraube wieder einsetzen.

TECHNISCHE DATEN

Betriebsspannung	LOW-Bereich: 30 bis 1500 V AC; HIGH-Bereich: 1500 V AC bis 122 kV AC
Betriebstemperatur	0 °C bis +52 °C; RH < 90 %
Lagertemperatur 0 °C bis +52 °C, Batterie entfernt
Umgebung < 2000 m, Betrieb im Freien
Speisung 9-V-Alkalibatterie
Stromverbrauch AUS: 340 uA Low-Erkennungsmodus: 39 mA High-Erkennungsmodus: 39 mA
Tastgrad Kontinuierlich
Häufigkeit der Reaktion	50/60 Hz
Ansprechzeit Augenblicklich
Abmessungen	345 mm (L) x 75 mm (B) x 47 mm (H)
Gewicht 243 g
Wahlfreies Zubehr	TIC 410A Betätigungsstange (Hot Stick)
EMV EN 61326-1	Korea (KCC): Geräte der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte) [1] [1] Dieses Produkt erfüllt die Anforderungen an mit elektromagnetischen Wellen arbeitende Geräte für industrielle Umgebungen (Klasse A). Dies ist vom Verkauf oder Anwender zu beachten. Dieses Gerät ist zur Verwendung in gewerblichen Umgebungen ausgelegt und darf nicht in Wohnumgebungen verwendet werden.

Elektrisch:

Empfindlichkeit: typisch gemäß Tabelle unten.

LOW-Spannung

Spannung (Phase-Erde)	Erkennungs bereich
	Durchschnitt
30 V 3,8 cm
75 V 16,5 cm
100 V 21,6 cm
120 V 25,4 cm
220 V 33 cm
500 V 48,3 cm
1000 V 86,4 cm

HIGH-Spannung

Spannung (Phase-Erde)	Erkennungs bereich
	Durchschnitt
1,5 kV 12,7 mm
2,0 kV 25,4 mm
4,0 kV 5,1 cm
10,0 kV 20,3 cm
15,0 kV 35,6 cm
20,0 kV 50,8 cm
25,0 kV 66 cm

TIC 300 PRO
