TIC300PRO - Détecteur Amprobe - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur de tension sans contact, plage de détection de 90 à 1000 V AC
Utilisation	Idéal pour la vérification de la présence de tension dans les installations électriques
Maintenance et réparation	Vérifier régulièrement l'état de la pile et remplacer si nécessaire
Sécurité	Certifié selon les normes de sécurité IEC 61010-1, catégorie de mesure CAT IV 600 V
Informations générales	Compact et léger, avec un affichage LED pour une lecture facile

FOIRE AUX QUESTIONS - TIC300PRO Amprobe

Comment utiliser le détecteur Amprobe TIC300PRO ?

Pour utiliser le TIC300PRO, allumez l'appareil en appuyant sur le bouton d'alimentation. Approchez la sonde des zones où vous suspectez une tension ou une chaleur. L'appareil émettra un signal sonore ou visuel en cas de détection.

Que faire si le TIC300PRO ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement installées et chargées. Si les piles sont en bon état, essayez de réinitialiser l'appareil en le mettant hors tension pendant quelques secondes.

Comment changer les piles du TIC300PRO ?

Ouvrez le compartiment des piles situé à l'arrière de l'appareil. Retirez les anciennes piles et insérez de nouvelles piles en respectant la polarité. Refermez le compartiment.

Le TIC300PRO détecte-t-il tous les types de câbles ?

Le TIC300PRO est conçu pour détecter des tensions alternatives et des champs électromagnétiques. Il peut ne pas détecter certains câbles isolés ou en métal sans courant.

Comment calibrer le TIC300PRO ?

Le TIC300PRO est précalibré en usine. Pour une précision optimale, effectuez une vérification régulière avec un appareil de référence. Consultez le manuel pour les étapes détaillées de calibration.

Que faire si le TIC300PRO donne des lectures erronées ?

Assurez-vous que l'appareil est correctement positionné et qu'il n'y a pas d'interférence d'autres appareils électroniques. Essayez de le tester sur un circuit connu pour vérifier son fonctionnement.

Quelle est la portée de détection du TIC300PRO ?

Le TIC300PRO a une portée de détection de jusqu'à 30 cm pour la détection de tension, selon les conditions environnementales.

Comment nettoyer le TIC300PRO ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques ou des solvants qui pourraient endommager les composants.

Le TIC300PRO est-il étanche ?

Le TIC300PRO n'est pas conçu pour être étanche. Évitez de l'exposer à l'eau ou à des conditions humides pour assurer une durée de vie optimale.

Où puis-je trouver le manuel d'utilisation du TIC300PRO ?

Le manuel d'utilisation est disponible sur le site officiel d'Amprobe ou dans l'emballage d'origine de l'appareil. Vous pouvez également demander une copie auprès du service clientèle.

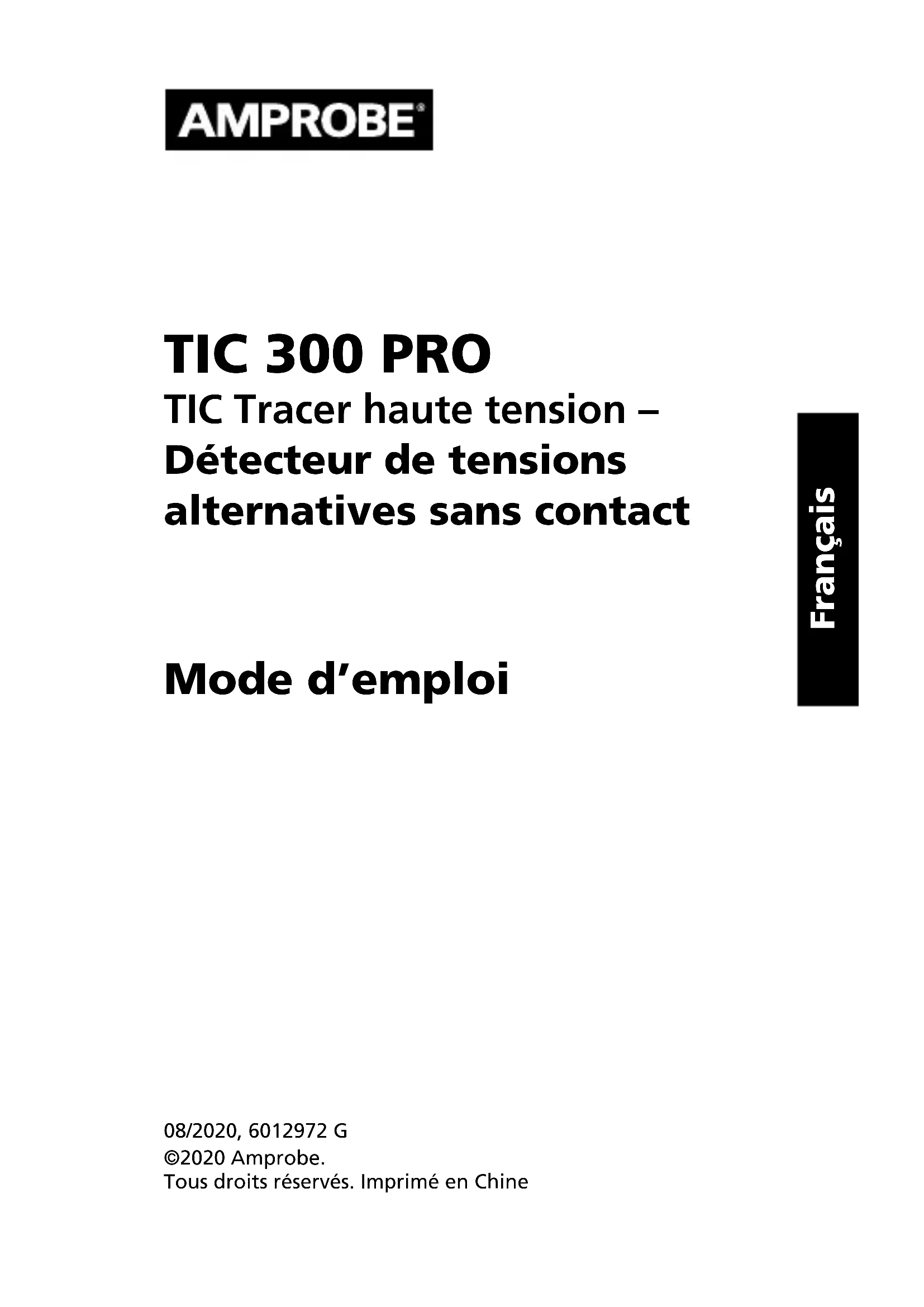

MODE D'EMPLOI TIC300PRO Amprobe

TIC Tracer haute tension – Détecteur de tensions alternatives sans contact

Mode d'emploi

08/2020, 6012972 G

©2020 Amprobe.

Tous droits réservés. Imprimé en Chine

Limites de garantie et de responsabilité

Amprobe garantit l'absence de vices de matériaux et de fabrication de ce produit pendant une période d'un an prénant effet à la date d'achat. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé ou endommagé par accident ou soumis à des conditions anormales d'utilisation et de manipulation. Les revendeurs n'ont pas l'autorisation de prolonger toute autre garantie au nom d'Amprobe. Pour bénéficier de la garantie, renvoyez le produit accompagné d'un justificatif d'achat auprès d'un centre de services agrée par Amprobe Test Tools ou d'un distributeur ou d'un revendeur Amprobe. Voir la section Réparation pour tous les détails. LA PRESENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS DE L'UTILISATEUR. TOUTES AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION A UN OBJECTIF PARTICULIER SONT EXCLUES PAR LES PRESENTES. LE FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DE DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS OU CONSECUTIFS, NI D'AUCUNS DEGATS OU PERTES DE DONNEES, SUR UNE BASE CONTRACTUELLE, EXTRA-CONTRACTUELLE OU AUTRE. Etant donné que certaines juridictions n'admettent pas les limitations d'une condition de garantie implicite ou l'exclusion ou la limitation de dégats accidentels ou consécutifs, il se peut que les limitations et les exclusions de cette garantie ne s'appliquent pas à votre cas.

Réparation

Tous les outils de test renvoyés pour être réparés au titre de la garantie doivent être accompanies des éléments suivants : nom, raison sociale, adresse, numéro de téléphone et justificatif d'achat. Ajoutez également une brève description du problème ou du service demandé et incluez les cordons de test avec l'appareil. Les frais de remplacement ou de réparation hors garantie doivent être acquittés par cheque, mandat, carte de crédit avec date d'expiration, ou par bon de commande payable à l'ordre de Amprobe® Test Tools.

Remplacements et réparations sous garantie – Tous pays

Veuillez tire la déclaration de garantie et vérifiez la pile avant de demander une réparation. Pendant la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur Amprobe® Test Tools pour être échangé contre un produit identique ou similaire. Consultez la section « Where to

Buy sur le site www.amprobe.com pour obtenir la liste des distributeurs dans votre région. Les apparêils sous garantie devant être replacés ou réparés au Canada et aux États-Unis peuvent également être envoyés dans un centre de services Amprobe® Test Tools (voir les adresses ci-dessous).

Remplacements et réparations hors garantie - Canada et Etats-Unis

Les apparêils à réparer hors garantie au Canada et aux États-Unis doivent être envoyés dans un centre de services Amprobe® Test Tools. Appelez Amprobe® Test Tools ou renseignez-vous auprès de votre lieu d'achat pour connaître les tarifs en vigueur de remplacement ou de réparation.

Aux Etats-Unis Au Canada
Amprobe Test Tools Amprobe Test Tools
Everett, WA 98203 Mississauga, ON L4Z 1X9
Tél.: 877-AMPROBE (267-7623) Tél.: [phone]

Remplacements et réparations hors garantie – Europe

Les apparèils européens non couverts par la garantie peuvent être remplacés par votre distributeur Amprobe® Test Tools pour une somme nominale. Consultez la section « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs dans votre région.

Adresse postale européenne*

Amprobe Test Tools Europe
In den Engematten 14
79286 Glottertal, Allemagne
Tél.: [phone]

^* (Réserve à la correspondance – Aucune réparation ou remplacement n'est possible à cette adresse. Nos clients européens doivent contacter leur distributeur.)

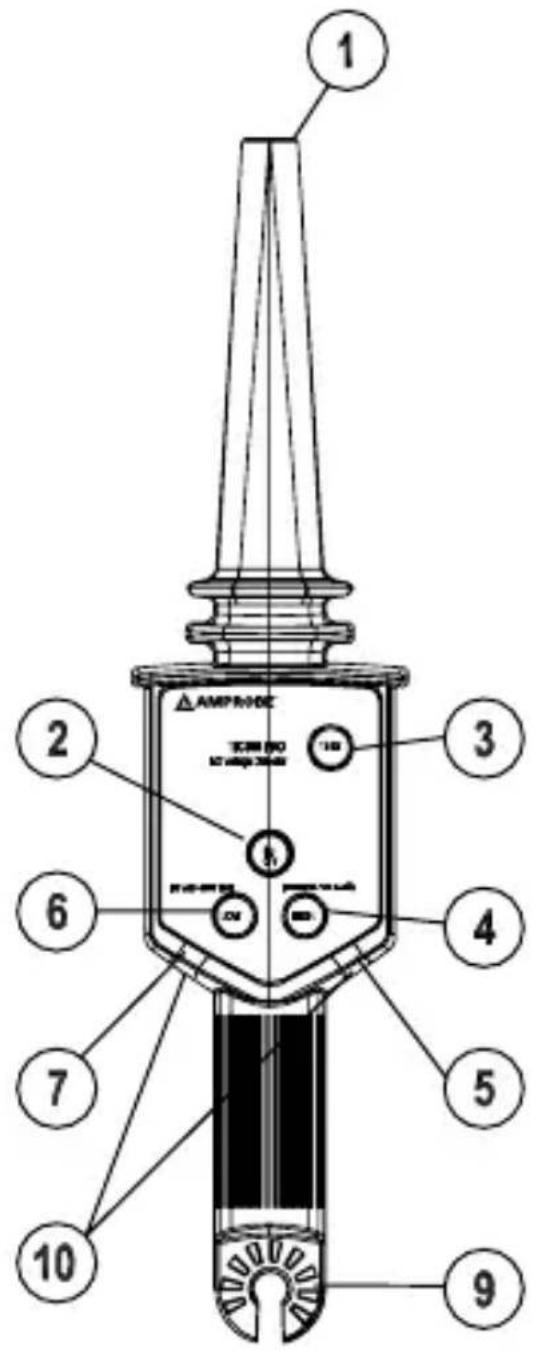

1) Câteur de tension
2) Bouton MARCHE/ARRÉT
3) Bouton TEST du circuit
4) Commutateur de gamme haute (HIGH)
5) Témoin de gamme haute (HIGH)

6) Commutateur de gamme basse (LOW)
7) Témoin de tension basse (LOW)

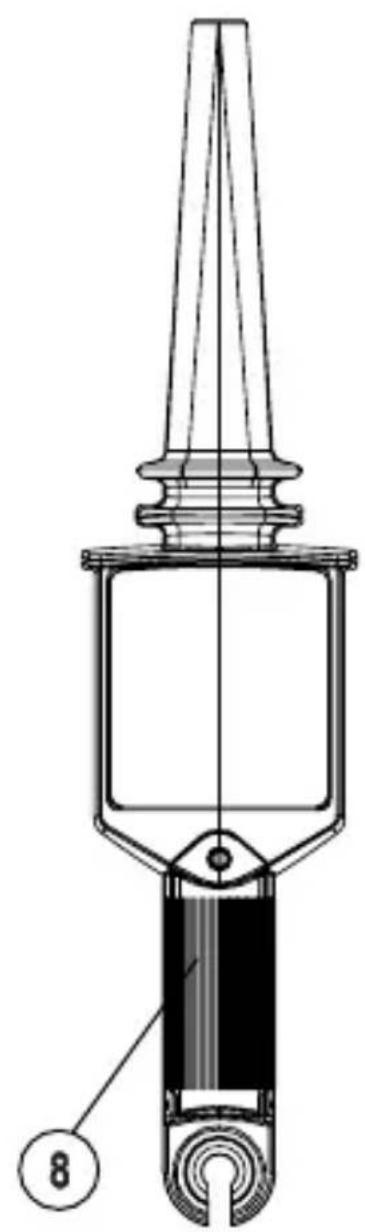

8) Compartment de pile
9) Point de fixation de la perché isolante (HOT STICK)
10) Témoin bleu de détction

TABLE DES MATIÈRES

SYMBOLES 2

DEBALLAGE ET INSPECTION 3

INTRODUCTION 4

Fonctionnalités 4

FONCTIONNEMENT 5

Bouton MARCHE / ARRÉT 5

Bouton TEST 5

Detection des tensions. 6

Gamme LOW 6

Gamme HIGH. 6

Localisation des coupture de fils isolés et éléments chauffants 7

Vérification des prises de courant et interrupteurs...8

ENTRETIEN ET RÉPARATION 9

Changement des piles. 9

CHARACTERISTIQUES 10

BASSE tension. 11

HAUTE tension 11

SYMBOLS

!	Reportez-vous au mode d'emploi
1	Attention ! Tension dangereuse
☐	Double isolation
United States Department of Labor MSHA Mine Safety and Health Administration	Conforme aux directives de l'Administration du travail de la Sécurité des Mines et de la Santé du Département du travail des États-Unis
	Conformes aux normes australiennes pertinentes
K	Conforme aux normes CEM sud-coréennes.
	Ne pasmettre ce produit au rebut parmi les déchets menagers.

Utilisation exclusive par le personnel formé à cet effet.

Toute personne utilisant cet apparéil doit connaître les risques de la mesure des haute et basse tensions, y'était formée et reconnaître l'importance de mesures de sécurité et du test de l' apparéil avant et après son utilisation pour s'assurer qu'il est en bon état de fonctionnement.

△MISES EN GARDE et PRECAUTIONS

• Faire preuve d'une extréme prudence en testant des circuits électriques sous tension car ilsprésent un risque d'électrocution.
• Ne dépassez pas les limites de surcharge maximum (voir les caractéristiques techniques) ou les limites indiquées sur l'appareil lui-même. Ne testez jamais les tensions alternatives supérieures à 122 kV efficaces.
• Lors de l'utilisation de la gamme haute (HIGH), utilisez OBLIGATOIREMENT une perché isolante TIC 410A HOT STICK ou une perché d'extension équivalente.
• Conformez-vous aux exigences de sécurité locales et nationales.

• Utilisez un équipement de protection conformément aux exigences locales et nationales.

• Pour éviter les chocs électriques, observer les précautions de sécurité appropriées en cas d'intervention sur des tensions supérieures à 33 V c.a. eff.

• Avant et après les mesures de tension dangereuses, testez le TIC 300 PRO en appuyant sur le bouton TEST et/ou sur une source connue telle qu'une tension de ligne pour confirmer son bon fonctionnement.
• Ne vous reliez jamais à la terre en prénant des mesures.
  Ne touche pas aux éléments de circuit exposés.
• N'utilisez pas l'appareil dans une atmophère explosive.
• N'exposez pas ce produit à la pluie ou à l'humidité, afin de ne pas augmenter le risque d'incendie ou de chic electrique.
• Ne vous reposez pas sur ce testeur pour les conducteurs blindés.
• L'appareil ne doit pas entraîre en contact avec une ligne d'une tension supérieure à 20 kV.
• Les câbles d'alimentation triphasée avec des conducteurs proches l'un de l'autre risquent d'annuler automatiquement le champ électrique et de ne pas être détectés par le TIC Tracer. Assurez-vous que la distance entre les conducteurs de phase est d'au moins 381 mm (15 po.) avant de tester des tensions alternatives.

DéBALLAGE ET INSPECTION

Le carton d'emballage doit inclure les éléments suivants :

1 TIC 300 PRO
1 Pile alcaline de 9 V
1 Mode d'emploi
1 Mallette de transport

Si l'un de ces éléments est endommagé ou manquant, renvoyez le contenu complet de l'emballage au lieu d'achat pour l'échanger.

INTRODUCTION

Le TIC 300 PRO est un apparéil qui permet de vérifier en toute sécurité la présence d'une tension c.a. sans devoir débrancher les cables, prises murales, fusibles, disjoncteurs, boîtiers de déivation, etc. Aucune alimentation électrique n'est nécessaire pour le bon fonctionnement de l' apparéil.

Robuste et fiable pour les applications de sécurité dans les services publics, l'industrie et le secteur minier, le TIC 300 PRO avertit des tensions dangereuses dans les applications en basse et moyenne tensions jusqu'à 122kV sans entrer en contact avec le conducteur sous tension.

Fonctionnalités

• Outil multifonction pour vérifier les lignes de transport d'énergie, le matériel de distribution d'énergie, les lignes électriques coupées, les fusibles et les connecteurs de rupture de charge
• Réglage pour les tensions inférieures, pour contrôler la présence de tension dans les panneaux sectionneurs, sectionneurs, prises de courant et câblage
• Vérifie la présence de la tension de 30 V c.a. à 122 000 V c.a. (122 kV)
• Détection de tension c.a. sans contact
• Indication visuelle et sonore de tension
• Autotest pour vérifier le bon fonctionnement du testeur
• Forme ergonomique avec une poignée pratique
• Résiste aux chutes d'une hauteur de 1,8 m

À utiliser avec une perché isolante TIC 410A Hot Stick pour les tensions supérieures à 1500 V

FONCTIONNEMENT

Bouton MARCHE / ARRÉT

Lorsque le TIC 300 PRO est activé, le témoin à diode bleue et l'avertisseur sonore émettent des impulsions lentes au rythme de deux par seconde environ. Le témoin à diode rouge de la gamme HIGH s'allume.

Bouton TEST

Le bouton TEST doit être utilisé avant tout test d'un circuit d'énergie. La fonction TEST provoque l'émission Continue par les témoins bleus et l'arrêt de l'avertisseur sonore dans le mode LOW ou HIGH.

Distances d'isolement OSHA pour le travail en présence de tension électrique. Les conditions nationales ou locales peuvent etre différentes.

Tension de ligne (kV)	Phase à masse Phase à phase
phase à phase (pi.-po.)	(m) (pi.-po.)	(m) (pi.-po.)	(m)
0,03 à 1,0 note 1 note 1 note 1 note 1 note 1	1	1
1,1 à 15,0 2-1 0,64 2-2 0,66
15,1 à 36,0 2-4 0,72 2-7 0,77
36,1 à 46,0 2-7 0,77 2-10 0,77
46,1 à 72,5 3-0 0,90 3-6 1,05
72,6 à 121 3-2 0,95 4-3 1,29

Note 1 - Contact n'est pas nécessaire

Attention: en cas de test d'un circuit triphasé, si l'une des phases est ouverte, la tension provenant d'une autre phase peut être détectée et être à l'origine d'une indication erronée. Vérifiez toujours que les câbles de phase sont distants d'au moins 508 mm (20 po.) les uns des autres.

Détction des tensions

Gamme LOW

1. Appuyez sur le bouton MARCHE/ARRÉT pourmettre l'appareil sous tension.
2. Le circuit de détction de haute tension est activé. Un bip résonne deux fois par seconde et le témoin lumineux bleu clignote selon le même rythme.
3. Appuyez sur le bouton de gamme LOW. L'appareil est prét pour la détction des basses tensions.
4. Placez l'extrémité de la sonde du TIC 300 PRO à proximé de la ligne sousasse tension (< 1000 V) sans la toucher. Voir la figure 1.
5. En présence d'une tension, les témoins bleus clignotent plus rapidement et le bip sonore résonne au même rythme. Un signal visuel continu est émis lorsque l'extrémité de la sonde est trop proche de la ligne sous tension.

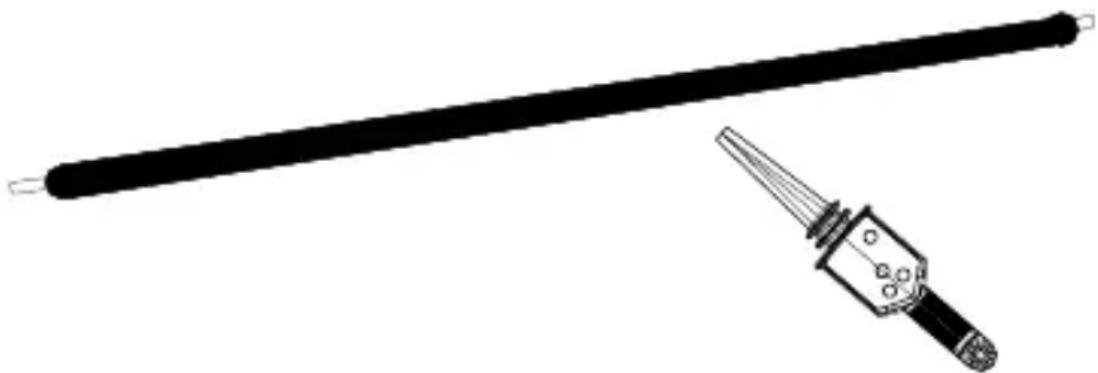

Fig. 1 Detection of tension sur un conducteur

Gamme HIGH (utilisez la PERCHE ISOLANTE) (Voir Fig. 2)

1. Appuyez sur le bouton de gamme HIGH.
2. Approchez l'extrémité de la sonde du conducteur haute tension ( >1500V et < 122kV ) sans le toucher.
3. En présence d'une tension, les témoins bleus clignotent plus rapidement et le bip sonore résonne au même rythme. Un signal visuel continu est émis lorsque l'extrémité de la sonde est trop proche de la ligne sous tension.

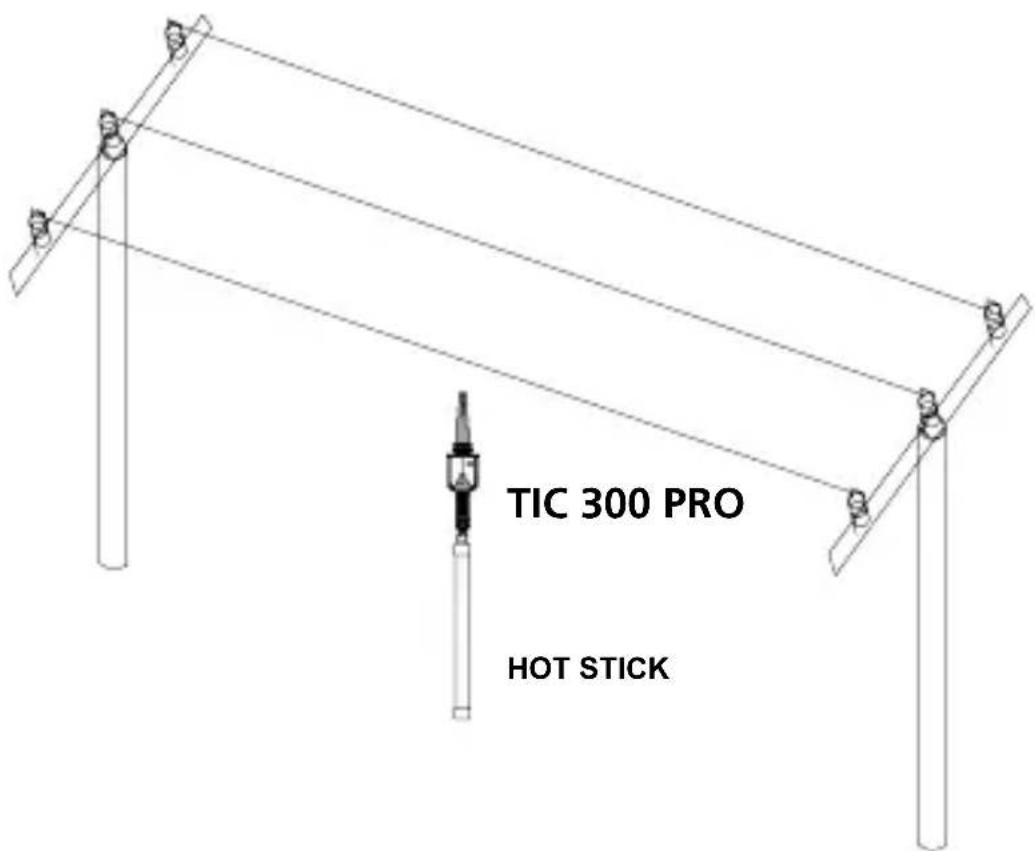

Fig. 2 Detection de tension sur des lignes de transmission

Localisation des coupures dans les fils isolés et les éléments chauffants. (Voir la figure 3)

1. Appuyez sur le bouton MARCHE/ARRÉT pourmettre l'appareil sous tension.
2. Appuyez sur le bouton de gamme LOW.
3. Vérifiez que le conducteur ou l'élement chauffant est alimenté.
4. Placez l'extrémité de la sonde à proximé du fil et suivre celui-ci. L'arrêt des bips rapides ou continu signale de point de coupure ou d'ouverture «.

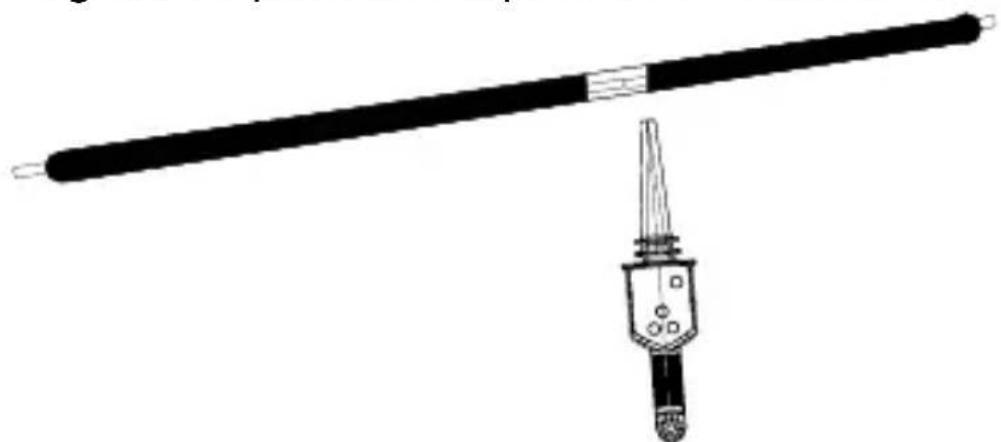

Fig. 3 Detection d'une coupure ou « circuit ouvert »

Vérification des prises de courant et interrupteurs. (Voir les figures 4 et 5)

1. Appuyez sur le bouton MARCHE/ARRÉT pourmettre l'appareil sous tension.
2. Appuyez sur le bouton de gamme LOW.
3. Placez l'extrémité de la sonde du TIC 300 PRO contre la prise de courant ou le commutateur.
4. L'accelération des bips indique la présence d'une tension.

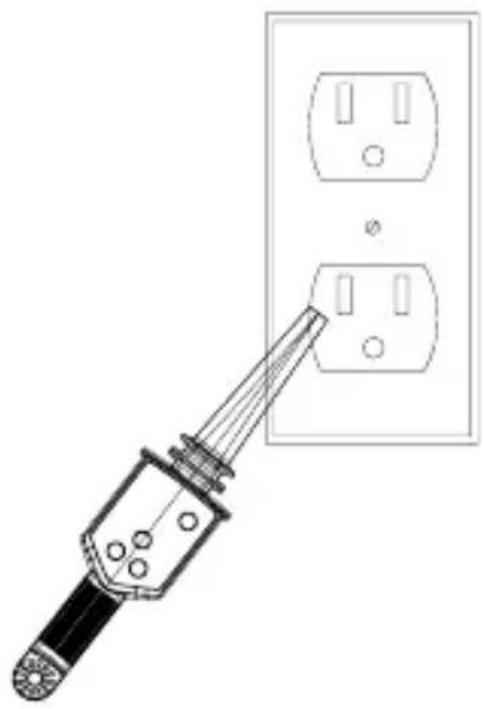

Fig.4 Detection de tension dans une prise de courant

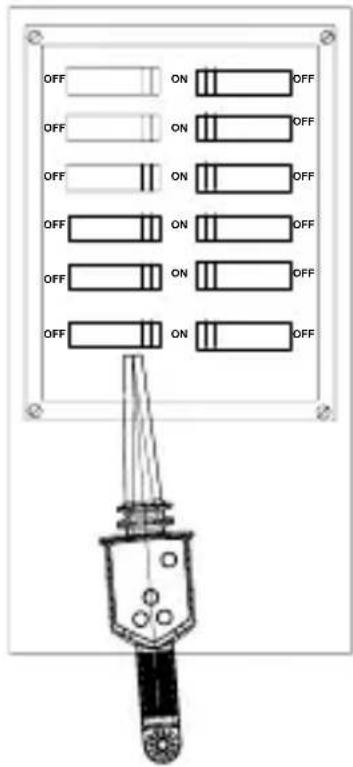

Fig.5 Découverte d'un sectionneur

ENTRETIEN ET RÉPARATION

Si le TIC 300 PRO ne s'allume pas, vérifiez la pile.

En cas de mauvais fonctionnement du détecteur de tension, procédez comme suit pour isoler la cause du problème :

1. Vérifiez la pile.
2. Consultez les consignes d'utilisation pour vérifier les erreurs possibles lors de l'utilisation.

À l'exception du remplacement de la pile, la réparation d'un détector de tension ne doit être effectue que par un centre de service autorisé par l'usine ou par un autre membre qualifié de l'équipe de réparation des appareils. La face avant et le boîtier peuvent être nettoyés à l'aide d'une solution légère d'eau et de détergent. Appliquée cette solution avec modération en utilisant un tissu doux et laissez bien secher avant l'utilisation. N'utilise pas de solvants à base de chloré ou d'hydrocarbures aromatiques pour le nettoyage.

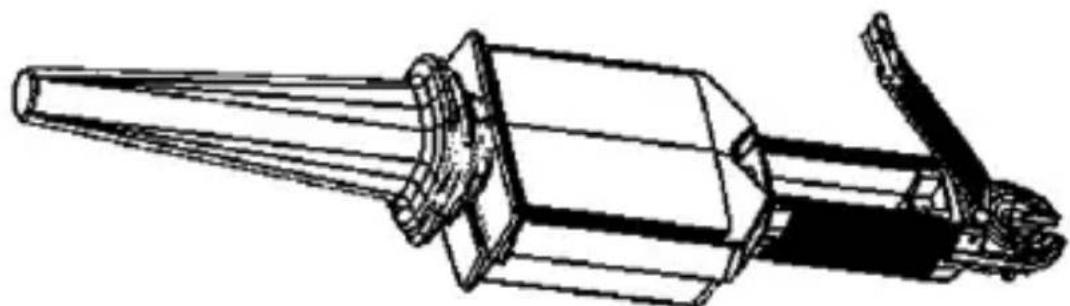

Changement des piles

Dévissez la vis du couvercle de pile avec un tournevis cruciforme. Soulevez le couvercle. Retirez la pile et remplacez-la par une pile alcaline de 9 volts. Vérifiez la présence du joint. Fermez le couvercle de la pile et revissez la vis.

CHARACTERISTIQUES

Tension de fonctionnement	Gamme LOW : 30 à 1500 V c.a.; Gamme HIGH : 1500 V c.a. à 122 kV c.a.
Température de fonctionnement	0 °C à +52 °C (32 °F à +125 °F); HR < 90 %
Température de stockage	0 °C à +52 °C (32 °F à +125 °F)pile retiree
Environnement	< 2000 m, fonctionnement en extérieur
Alimentation pile	alcaline de 9 volts
Consommation d'énergie	Éteint : 340 uAMode Détction basse tension : 39 mAMode Détction Haute tension : 39 mA
Rapport cyclique	Continu
Réponse de fréquence	50/60 Hz
Temps de réponse	Instantané
Dimensions 345 (L) x 75 (l) x 47 (H) mm(13,5 x 3,0 x 1,8 po.)
Poids 243 g (0,5 lb)
Accessoire facultatif	perche isolante TIC 410A Hot Stick
CEM EN 61326-1	Corée (KCC) : Equipement de classe A (Equipement de communication et diffusion industriel) [1][1] Ce produit est conforme aux exigences des équipements générateurs d'ondeselectromagnétiques industriels ( classe A), le fournisseur ou l'utilisateur doit en tener compte.Cet équipement est destiné à l'utilisation dans des environnementession professionnels et non à domicile.

Caracteristiques electriques :

Sensibilité : type indiquée par le tableau ci-dessous

BASSE tension

Tension (Phase à masse)	Gamage de détention
	Moyenne
30 V 3.8 cm (1,5 po.)
75 V 16.5 cm (6,5 po.)
100 V 21.6 cm (8,5 po.)
120 V 25.4 cm (10 po.)
220 V 33 cm (1 pi. 1 po.)
500 V 48.3 cm (1 pi. 7 po.)
1000 V 86.4 cm (2 pi. 10 po.)

HAUTE tension

Tension (Phase à masse)	Gamage de détention
	Moyenne
1,5 kV 12.7 mm (0,5 po.)
2,0 kV 25.4 mm (1	po.)
4,0 kV 5.1 cm (2 po.)
10,0 kV 20.3 cm (8	po.)
15,0 kV 35.6 cm (1	pi. 2 po.)
20,0 kV 50.8 cm (1	pi. 8 po.)
25,0 kV 66 cm (2 pi. 2 po.)

TIC 300 PRO

Tensioni basse (LOW) 11

Tensioni alte (HIGH) 11

SMBOLI

Tensioni basse (LOW)

Tensione (da fase a massa)	Portata de rilevazione
	Media
30 V 3,8 cm (1,5")
75 V 16,5 cm (6,5")
100 V 21,6 cm (8,5")
120 V 25,4 cm (10")
220 V 33 cm (1' 1")
500 V 48,3 cm (1' 7")
1000 V 86,4 cm (2' 10")

Tensioni alto (HIGH)

Tensione (da fase a massa)	Portata de rilevazione
	Media
1,5 kV 12,7 mm (0,5")
2,0 kV 25,4 mm (1")
4,0 kV 5,1 cm (2")
10,0 kV 20,3 cm (8")
15,0 kV 35,6 cm (1' 2")
20,0 kV 50,8 cm (1' 8")
25,0 kV 66 cm (2' 2")
