Congratulazioni!

Grazie per aver acquistato un case

Il sorpendente case per PC full-tower Graphite Series 780T più soddisfare i glucatori o gli overlocker più esigiente grazie ad un ampio spazio in grado di accogliere nove unità e codici ventole di raffreddamento di granidi dimensioni. I patiti del raffreddamento a liquido apprezzeranno l'ampio spazio disponibile per accogliere due radiatori da 360~mm . Il 780T offre metodi rapidi e semplici di manutenzione grazie alsystema di rimozione alla stenza attrezzi di pannelli laterali, dischi rigidi e schede grafiche. Un tasto di commando della ventola a tre velocità e sviate opzioni per varie periferiche rendono il pannello frontale un ottimo strumento per risparmiare tempo prezioso.

Specifiche case

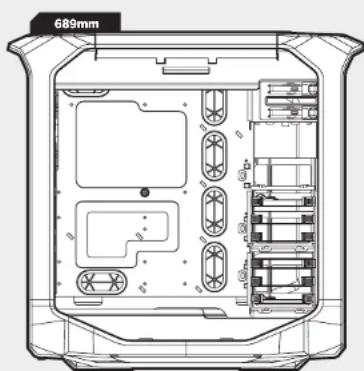

Lunghezza 689mm
Larghezza 332mm
Altezza 670mm
Peso. 11.3kg
Slot superiore Lunghezza massima GPU 355mm
Tutti gili slot Lunghezza massima GPU 355mm
Altezza massima dissipatore di calore CPU 200mm
Lunghezza massima PSU 260mm

GRAPHITE SERIES'780T

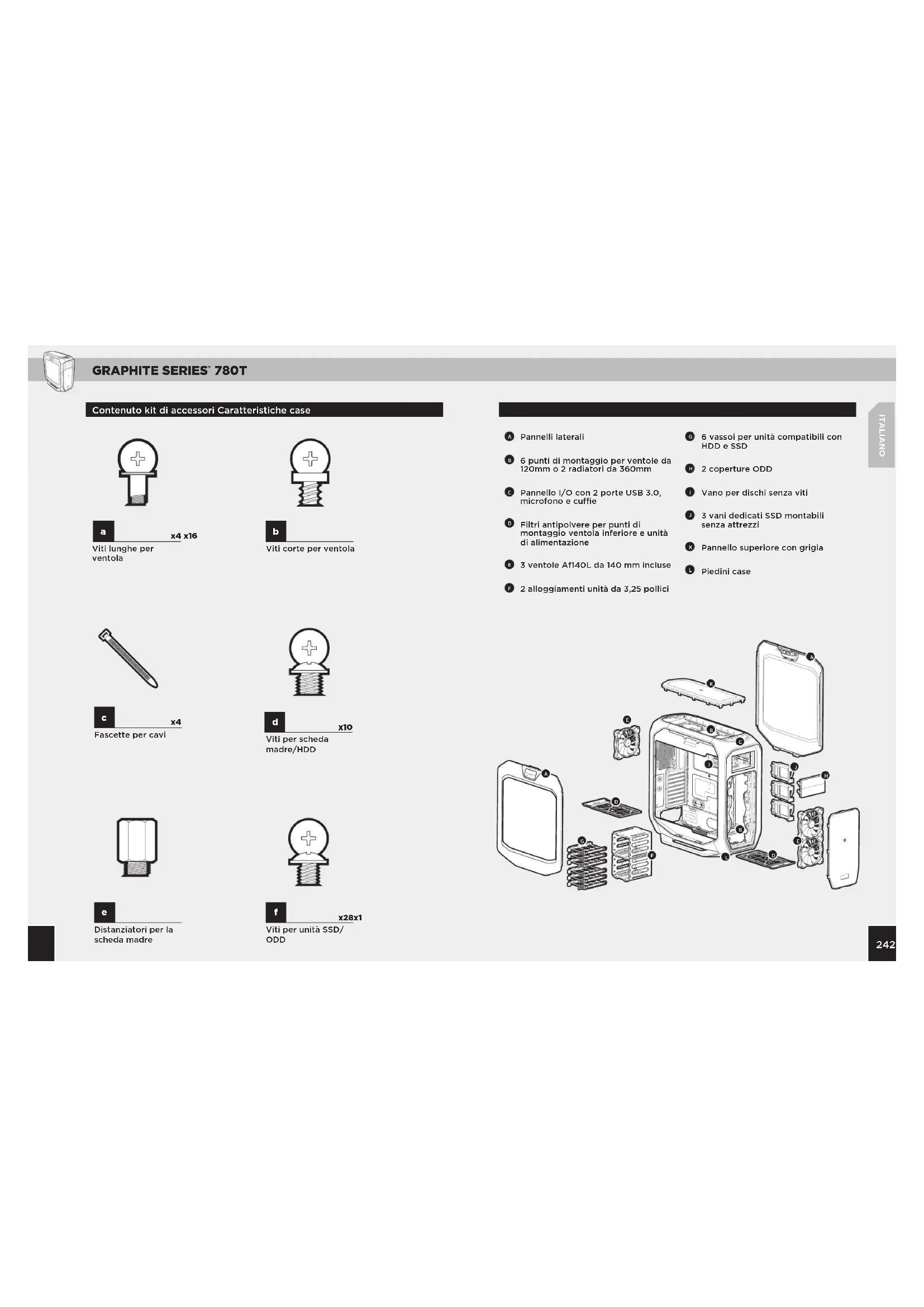

Contenu kit di accessori Caratteristiche case

a x4x16 Viti lunghe per ventola

Viti corte per ventola

C x4 Fascette per cavi

Vitl per schedamadre/HDD

e Distanziatori per la scheda madre

Viti per unita SSD/ ODD

Pannellilaterali
6 sunti di montaggio per vento da 120mm o 2 radiatori da 360mm
P Pannello I/O con 2 porte USB 3.0, microfone e cuffie
0 Filtrantipolvere per puncti di montaggio ventola inferiore e unità di alimentazione
3 ventole Af140L da 140 mm incluse
2 alloggiamenti unità da 3,25 pollici

6 vassoi per unita compatibilii con HDD e SSD
2 coperture ODD
1 Vano per dischi senza viti
3 vani dedicati SSD montabillisienza attrezzi
Pannello superiore con griglia
PledInI case

GRAPHITE SERIES'780T

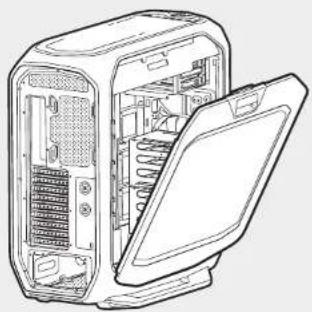

1. Rimozione dei pannelli laterali

Tirare verso l'aito i fermi del pannello laterale per april.

Note: Corsair consiglia di nuoviore e mettere da parte entrambi i pannelli per svitare danni accidentali durante l'assombliaggio delsysteme. Entrambi i pannelli laterali sono intercambiabili e dovrebrbero essere rimossi per ridurre l'ingombo.

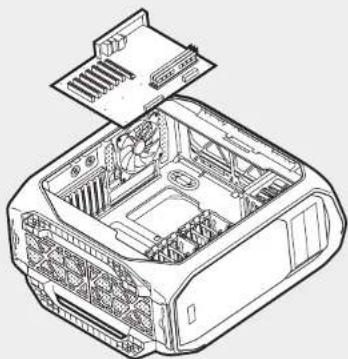

2. Installazione della schedamadre

Prima, installare l'0 shield della scheda madre (per istruzioni, vedere il manuale della scheda madre).

Quindi, allineare la scheda madre ai distanziatori preinstallati e utilizzato le viti in dotazione per fissare la scheda madre al relativo vano.

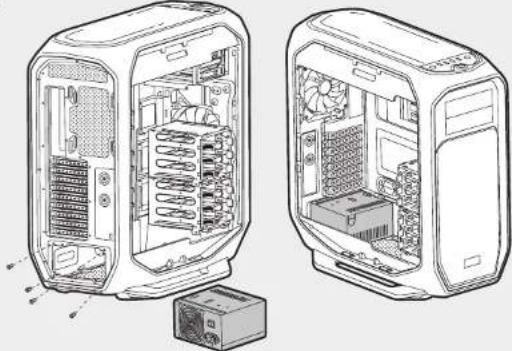

3. Installazione dell'unità di alimentazione

Posizione la PSU sul fondo del case,\ quindi allinarla con i fori del case e\ fissarla con le viti in dotazione all'unità di\ alimentazione.

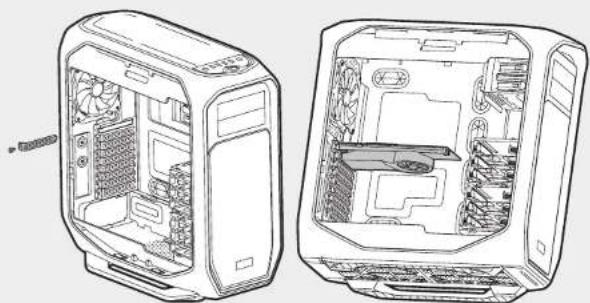

4. Installazione delle schede PCI-E/PCI

Prima rimuovere le viti e le coperture degli slot corrispondenti. Quindi, installare la scheda add-on e fissare con le viti a testa piatta.

GRAPHITE SERIES'780T

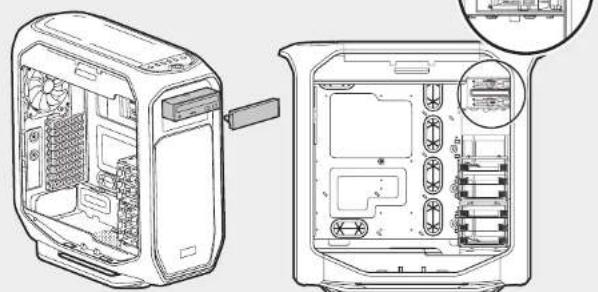

5. Installazione dispositivo/unità da 5,25 pollici (ODD)

Prima di tutto, rimuovere il coperchio dell'alloggiamento per unità da 5,25 pollici nel pannello frontale, quindi insere l'unità ODD nel vano fino a far scattare i fermi di fissaggio dell'unità alla viti.

Note: Per rimuireve un'unité ottica, premere la linguette di nialscio,.
sonti viti e tirare l'unité verso lo stemporio.

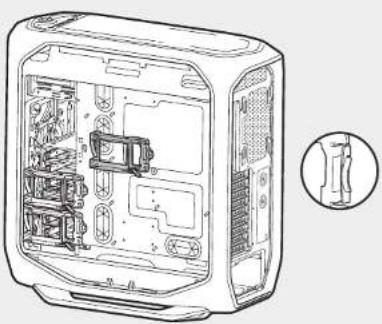

6. Installazione SSD 2,5 pollici

Tirare verso l basso la linguotta e posizionare l'unita SSD nel vano alla ttrezza espandibile fino ad assicuraria.

Note: Per rimu反过来 S.SD dal relativo vano, tirare la linguaeta di rilasso o versuso il basso.

7. Alimentazione ventole del case

1. Collegare il connettore di alimentazione all'unita di alimentazione SATA.
2. Collegare il connettore della ventola a 3 o 4 pin al connettore ventola del case.
3. Spingere il tasto di selezione della velocità della ventola perambiare la velocità.

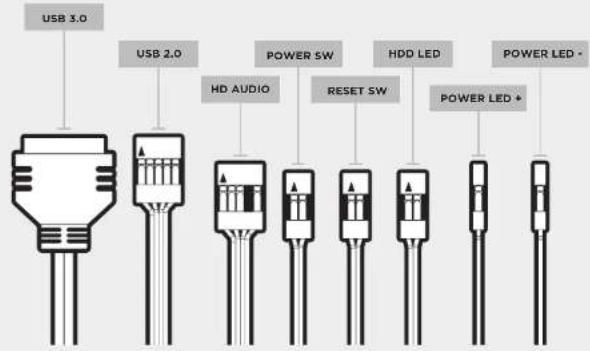

8. Collegamenti dei connettori di I/O frontall

Per i piedini in uscita e la posizione dei connettori del pannello frontale, consultare il manuale per la schedà madre.

GRAPHITE SERIES'780T

Domande piu frequenti

1. Come rimuovere il pannello I/O?

A. Prima di tutto, rimuovere la fascia frontale spingendo le tre linguette all'interno della fascia; quando spingere in avanti verso il frontaie del caso.

B. Successivamente, svitare le 2 viti ad agli lato del pannello.

1. La(question delle polarità ha a che fare con i connettori di resettaggio e di allimentazione del pannello I/O? No, solo con i connettori LED.
2. Chi é necessario contattare se si riceve un case dannegglato oppure se una delle ventole non funzione più? Visitare il sito www.corsair.force.com e richiedere un RMA in modo da permetterc di sostituire le parti danneggliate.
3. Dopo è possiblè montare una ventola?

Posizioni di montaggio delle ventole
Anteriors 3 da 120 mm	o 2 da 140 mm
Superiors 3 da 120 mm	o 2 da 140 mm
Passeriors 1 da 120 mm	o 1 da 140 mm
Inferiors 2 da 120 mm
Laterale X
Al centro X

1. Come rimuovere il pannello frontale?

Per rimuovere il pannello frontale, spingere gli angoli superiore della copertura di plastica.

1. Come rimuovere il filtrato antipolvere inferiore?

Per rimuovere il filtro antipolvere inferiore, individuire la linguetta di rilascio sulla PSU ed estrare il filtrto.

1. Come rimuovere il vano per dischi?

ndividuare e rimuovere le due viti che fissano il vano alla base sul fondo del case, quindi estrarre il vano per dischi. I vani per dischi sono implilabili e possono essere installati uno sulla ultro o completingamente rimossi per migliorare il raffreddamento.

Note: il vano HDP può essere rimosso svitando le quattro viti poste direttamente sulla base sul fondo del caso.

Per saperne di più su quello case, visita la pagina del prodotto sul sito www.corsalr.com
