| Especificaciones técnicas | Caja ATX de aluminio y acero, dimensiones: 250 x 580 x 600 mm, peso: 11,5 kg |
|---|---|
| Compatibilidad de la placa base | ATX, Micro-ATX, Mini-ITX |
| Capacidad de almacenamiento | 6 ranuras para discos duros de 3,5" y 2 ranuras para SSD de 2,5" |
| Refrigeración | Soporta hasta 3 ventiladores de 120 mm en la parte frontal, 2 ventiladores de 120 mm en la parte superior, 1 ventilador de 120 mm en la parte trasera |
| Conectividad | Puertos USB 3.0, USB 2.0, audio HD, botón de encendido |
| Uso | Ideal para configuraciones de juegos y estaciones de trabajo de alto rendimiento |
| Mantenimiento y reparación | Filtros de polvo removibles, acceso fácil a los componentes internos para limpieza |
| Seguridad | Diseño robusto con materiales de calidad para una protecci n ptima de los componentes |
| Informaci n general | Garant aeda de 2 a os, dise o moderno con iluminaci f3n LED, espacio para gesti f3n de cables |
Preguntas frecuentes - Graphite 780T CORSAIR
Descarga las instrucciones para tu Unite Centrale en formato PDF gratis! Encuentra tus instrucciones Graphite 780T - CORSAIR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Graphite 780T de la marca CORSAIR.
MANUAL DE USUARIO Graphite 780T CORSAIR

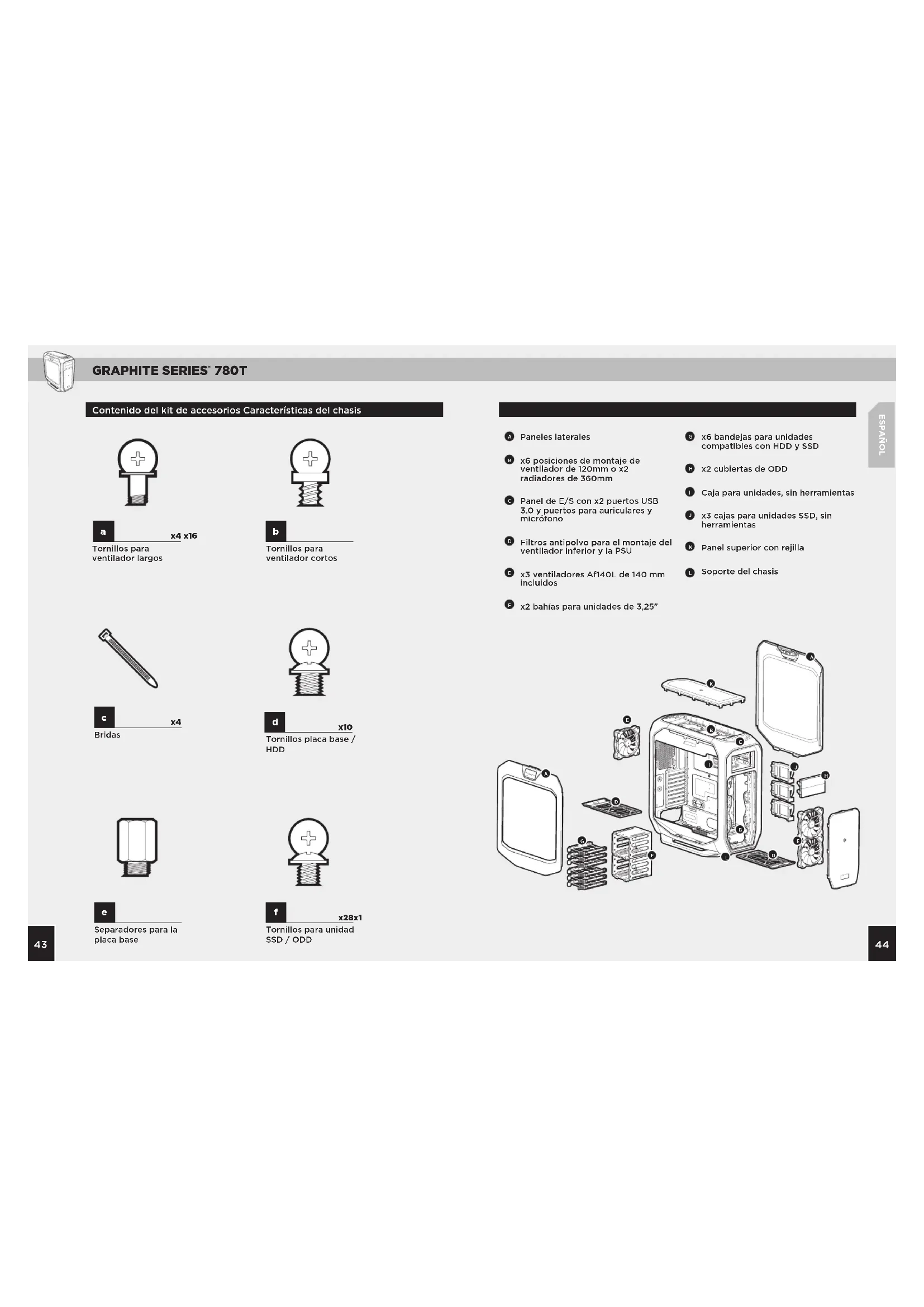

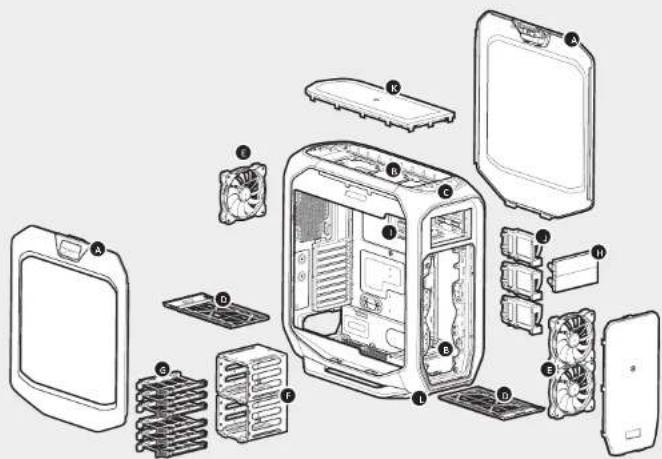

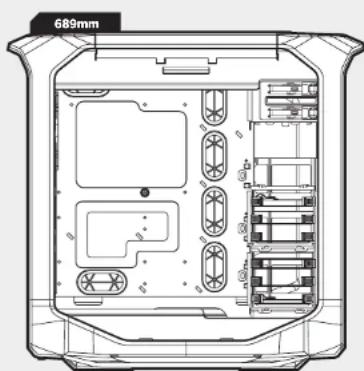

Contenido del kit de accesorios Características del chasis x4 x16
Tornillos para ventilador largos Tornillos para ventilador cortos Bridas x10 x28x1 Tornillos placa base / HDD Tornillos para unidad SSD / ODD Separadores para la placa base Paneles laterales x6 posiciones de montaje de ventilador de 120mm o x2 radiadores de 360mm Panel de E/S con x2 puertos USB
3.0 y puertos para auriculares y
micrófono Filtros antipolvo para el montaje del ventilador inferior y la PSU x3 ventiladores Af140L de 140 mm incluidos x2 bahías para unidades de 3,25" x6 bandejas para unidades compatibles con HDD y SSD x2 cubiertas de ODD Caja para unidades, sin herramientas x3 cajas para unidades SSD, sin herramientas Panel superior con rejilla Soporte del chasis A G

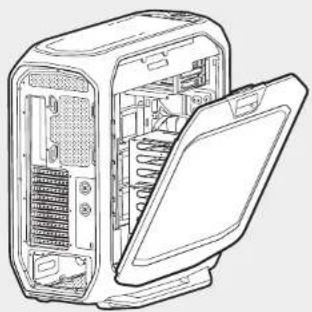

1. Extracción de los paneles laterales

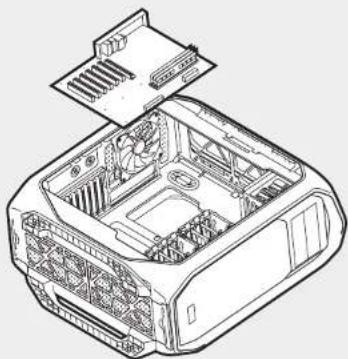

2. Instalación de la placa base

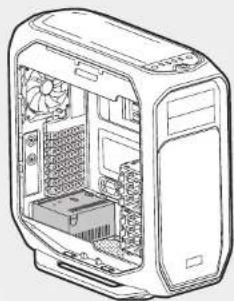

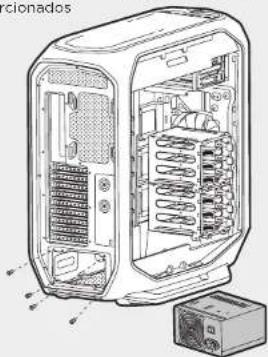

3. Instalación de la PSU

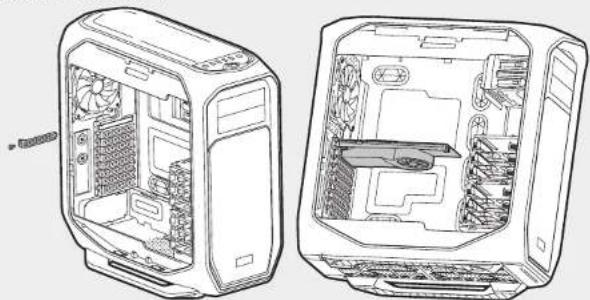

4. Instalación de las tarjetas PCI-E/PCI
Solo hay que tirar hacia arriba de los enganches del panel lateral para soltarlos. Nota: Corsair recomienda extraer ambos paneles laterales y colocarlos a un lado mientras monta el sistema, para evitar daños accidentales. Ambos paneles laterales son intercambiables y deben extraerse para reducir la acumulación de elementos. En primer lugar, instale el protector de E/S de la placa base (consulte el manual de la placa base para obtener instrucciones). A continuación, alinee la placa base con los separadores preinstalados y utilice los tornillos suministrados para asegurar la placa base a la bandeja correspondiente. Coloque la PSU en la parte inferior del chasis y, a continuación, alinee los orificios del chasis y asegure la PSU a la fuente de alimentación con los tornillos proporcionados En primer lugar, retire los tornillos de ajuste manual y las cubiertas de las ranuras correspondientes. A continuación, instale la tarjeta auxiliar y fíjela con los tornillos.
5. Instalación de una unidad/dispositivo (ODD) de 5,25"

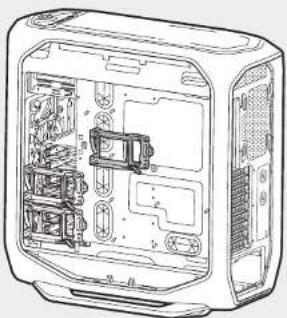

6. Instalación de la unidad SSD de 2,5"
En primer lugar, retire la cubierta de la bahía de la unidad de 5,25" del panel frontal y, a continuación, deslice la unidad ODD en la bahía correspondiente hasta que el pestillo haga clic, lo que indica que la unidad ya está fija. Nota: Para liberar una unidad óptica, apriete la lengüeta y después tire de la unidad hacia fuera. Empuje hacia abajo la pestaña y coloque la unidad SSD en la caja para unidades SSD ampliable, que no precisa herramientas, hasta que esté bien sujeta. Nota: Para extraer la unidad SSD de la bahía, solo hay que empujar la pestaña hacia abajo para soltarla.

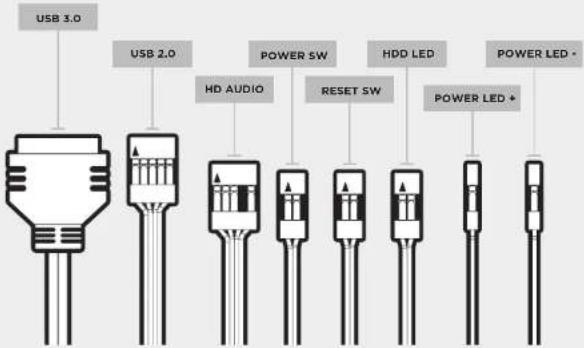

8. Conexión de los conectores de E/S frontales
Consulte el manual de la placa base para obtener instrucciones sobre las ubicaciones de las cabeceras del panel frontal y de las clavijas. USB 3.0USB 2.0HD AUDIOPOWER SWRESET SWHDD LEDPOWER LED +POWER LED -
Preguntas más frecuentes
1. ¿Cómo extraigo el panel de E/S?
A. En primer lugar, retire el frontal empujando hacia dentro las tres pestañas desde dentro del frontal y después empuje hacia la parte frontal del chasis. B. A continuación, desatornille los dos tornillos de cada lado del panel.
2. ¿Hay que tener en cuenta la polaridad con la alimentación y el cabezal de
restablecimiento del panel de E/S? No, solo los cabezales LED.
3. ¿Con quién debo ponerme en contacto si recibo mi chasis dañado o si uno de los
ventiladores ya no funciona? Vaya a corsair.force.com y solicite un RMA para que podamos reemplazar las piezas dañadas.
4. ¿Dónde puedo montar un ventilador?
Puntos de montaje del ventilador Parte delantera 3 x 120 mm o 2 x 140 mmParte superior 3 x 120 mm o 2 x 140 mmPosterior 1 x 120 mm o 1 x 140 mmParte inferior 2 x 120 mmLateral X Parte central X
5. ¿Cómo extraigo el panel frontal?
Para extraer el panel frontal, empuje las esquinas superiores de la cubierta de plástico.

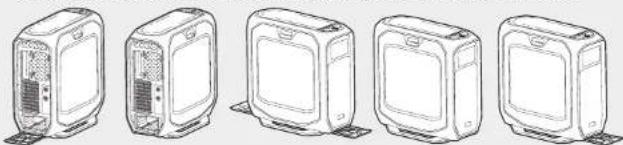

6. ¿Cómo extraigo el filtro antipolvo inferior?
Para extraer el filtro antipolvo inferior, localice primero la pestaña que se encuentra debajo de la PSU y, a continuación, tire del filtro antipolvo inferior.
7. ¿Cómo quitar la caja de la unidad?
Localice y quite los dos tornillos que aseguran la caja a la base en la parte inferior del chasis y después tire hacia fuera de la caja de la unidad. Las cajas para unidades son apilables y se pueden instalar una sobre otra o quitarse completamente para mejorar la refrigeración. Nota: La caja para unidades HDD también se puede extraer, quitando los cuatro tornillos que se encuentran inmediatamente debajo de la base en la parte inferior del chasis. TPara obtener más información sobre este chasis, visite la página del producto en corsair.com
