Produktinformationen

Marke : CORSAIR

Modell : Graphite 780T

Kategorie : Zentraleinheit

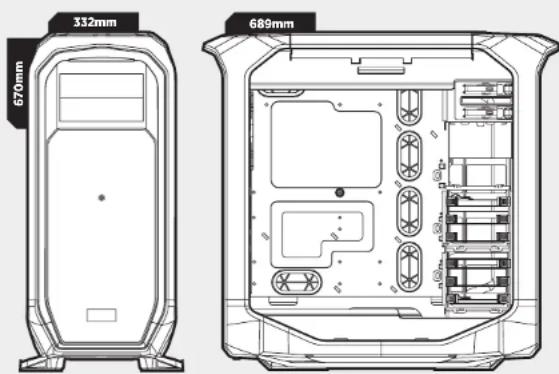

Technische Merkmale ATX-Gehäuse aus Aluminium und Stahl, Abmessungen: 250 x 580 x 600 mm, Gewicht: 11,5 kg
Kompatibilität des Motherboards ATX, Micro-ATX, Mini-ITX
Speicherkapazität 6 Steckplätze für 3,5" Festplatten und 2 Steckplätze für 2,5" SSDs
Kühlung Unterstützt bis zu 3 x 120 mm Lüfter vorne, 2 x 120 mm Lüfter oben, 1 x 120 mm Lüfter hinten
Konnektivität USB 3.0, USB 2.0, HD-Audio-Anschlüsse, Ein-/Ausschalter
Verwendung Ideal für Gaming-Konfigurationen und leistungsstarke Workstations
Wartung und Reparatur Abnehmbare Staubfilter, einfacher Zugang zu internen Komponenten zur Reinigung
Sicherheit Robustes Design mit hochwertigen Materialien für optimalen Schutz der Komponenten
Allgemeine Informationen 2 Jahre Garantie, modernes Design mit LED-Beleuchtung, Platz für Kabelmanagement

Häufig gestellte Fragen - Graphite 780T CORSAIR

Wie installiert man die Lüfter im CORSAIR Graphite 780T Gehäuse?
Um die Lüfter zu installieren, entfernen Sie die Seitenpaneele des Gehäuses, lokalisieren Sie die Montageplätze der Lüfter und befestigen Sie die Lüfter mit den mitgelieferten Schrauben. Stellen Sie sicher, dass die Luftstromrichtung korrekt ist.
Welche Grafikkartenlnge kann das CORSAIR Graphite 780T aufnehmen?
Das CORSAIR Graphite 780T kann Grafikkarten bis zu einer Lnge von 320 mm aufnehmen, ohne die Festplatte zu entfernen.
Wie reinigt man die Staubfilter des Gehäuses?
Die Staubfilter des CORSAIR Graphite 780T knnen durch vorsichtiges Herausziehen entfernt werden. Waschen Sie sie mit lauwarmem Wasser und lassen Sie sie vor der Wiedereinsetzung komplett trocknen.
Untersttzt das Gehäuse Wasserkhlung?
Ja, das CORSAIR Graphite 780T untersttzt Wasserkhlungssysteme mit Pltzen fr 240 mm oder 280 mm Radiatoren vorne und einem 120 mm Radiator hinten.
Gibt es Kabelmanagement-Optionen im Gehäuse?
Ja, das CORSAIR Graphite 780T verfgt ber ein Kabelmanagementsystem mit Kabeldurchfhrungen und Platz zur Aufbewahrung der Kabel hinter dem Motherboard-Tray.
Wie greift man auf die USB-Anschlsse an der Vorderseite zu?
Die USB-Anschlsse an der Vorderseite sind auf dem oberen Bedienfeld des Gehäuses zugnglich. Stellen Sie sicher, dass die internen Kabel korrekt mit dem Motherboard verbunden sind.
Was ist die maximale Hhe der kompatiblen CPU-Khler?
Das CORSAIR Graphite 780T kann CPU-Khler mit einer maximalen Hhe von 180 mm aufnehmen.
Wie entfernt man das gehrtete Glas-Panel?
Um das gehrtete Glas-Panel zu entfernen, schrauben Sie die Schrauben auf der Rckseite des Panels ab und heben Sie es vorsichtig ab.
Wie lange ist die Garantie fr das Produkt?
Das CORSAIR Graphite 780T ist in der Regel mit einer zweijhrigen eingeschrnkten Garantie abgedeckt, die je nach Land und Hndler variieren kann.

Laden Sie die Anleitung für Ihr Zentraleinheit kostenlos im PDF-Format! Finden Sie Ihr Handbuch Graphite 780T - CORSAIR und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Graphite 780T von der Marke CORSAIR.

BEDIENUNGSANLEITUNG Graphite 780T CORSAIR

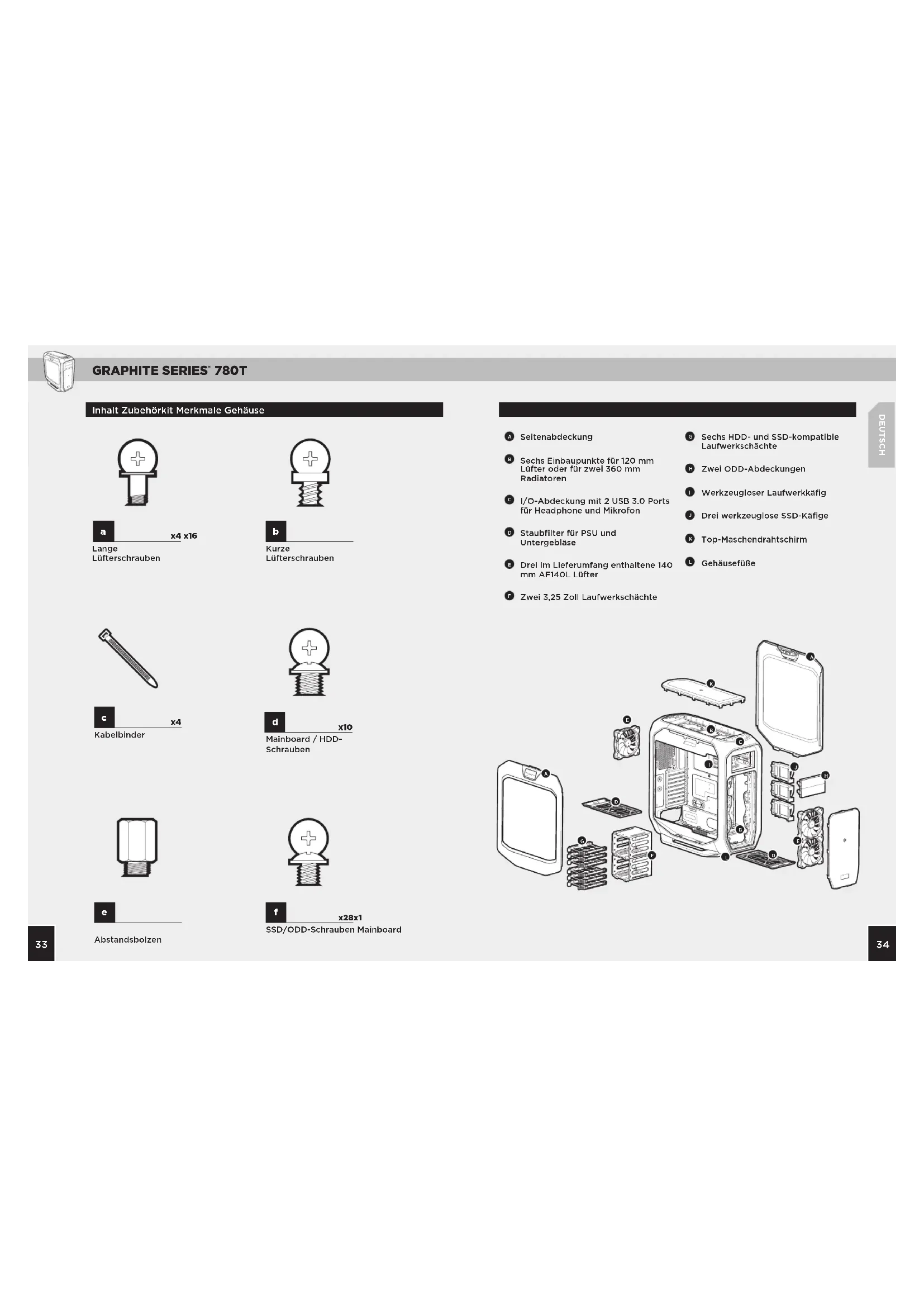

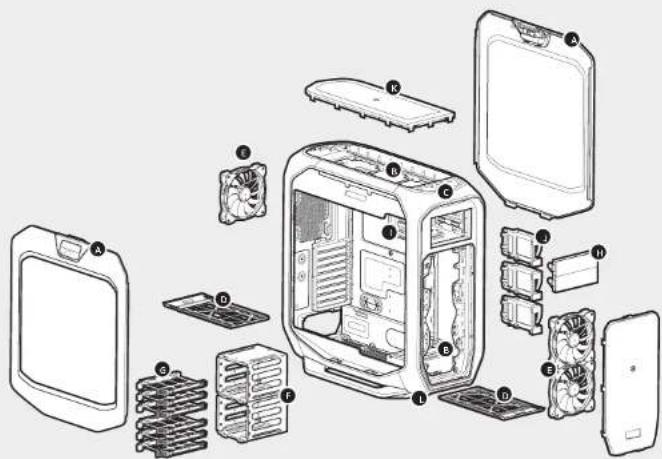

Inhalt Zubehörkit Merkmale Gehäuse x4 x16

Lange Lüfterschrauben Kurze Lüfterschrauben Kabelbinder x10 x28x1 Mainboard / HDD- Schrauben SSD/ODD-Schrauben Mainboard Abstandsbolzen Seitenabdeckung Sechs Einbaupunkte für 120 mm Lüfter oder für zwei 360 mm Radiatoren I/O-Abdeckung mit 2 USB 3.0 Ports für Headphone und Mikrofon Staubfilter für PSU und Untergebläse Drei im Lieferumfang enthaltene 140 mm AF140L Lüfter Zwei 3,25 Zoll Laufwerkschächte Sechs HDD- und SSD-kompatible Laufwerkschächte Zwei ODD-Abdeckungen Werkzeugloser Laufwerkkäfig Drei werkzeuglose SSD-Käfige Top-Maschendrahtschirm Gehäusefüße A G

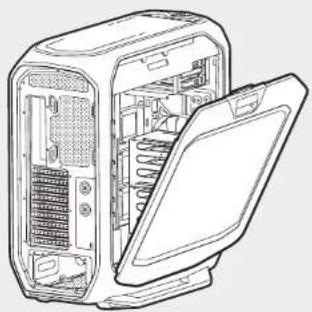

1. Entfernen der Seitenplatten

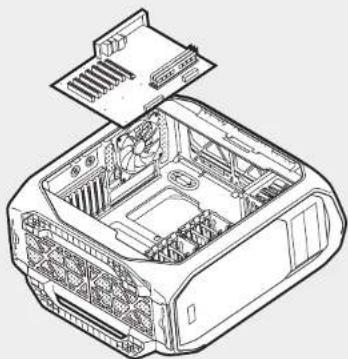

2. Installation des Mainboards

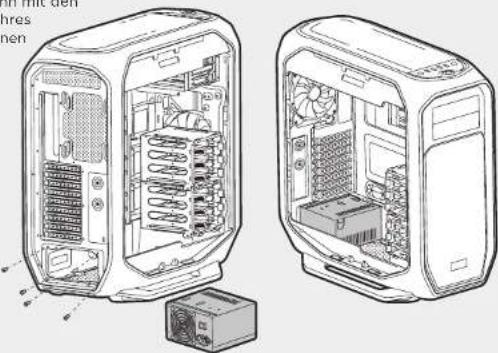

3. Installation des Netzgerätes (PSU)

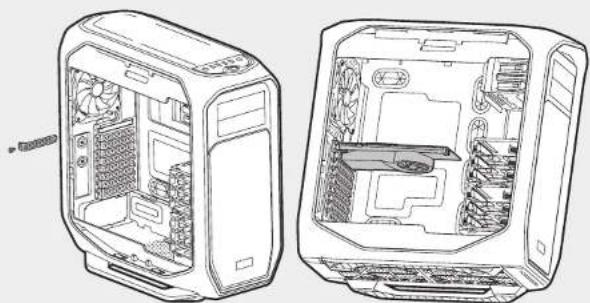

4. Installation der PCI-E-/PCI-Karte(n)

Ziehen Sie zur Entriegelung die Verschlüsse der Seitenabdeckung einfach nach oben. Hinweis: Sie sollten beim Bau Ihres Systems beide Seitenplatten entfernen und beiseite legen, um zu vermeiden, dass sie beschädigt werden. Beide Seitenplatten sind auswechselbar und sollten abgenommen werden, um Kabelgewirr zu vermeiden. Ziehen Sie zur Entriegelung die Verschlüsse der Seitenabdeckung einfach nach oben. Hinweis: Sie sollten beim Bau Ihres Systems beide Seitenplatten entfernen und beiseite legen, um zu vermeiden, dass sie beschädigt werden. Beide Seitenplatten sind auswechselbar und sollten abgenommen werden, um Kabelgewirr zu vermeiden. Setzen Sie die PSU auf den Gehäuseboden und richten Sie sie an den Löchern im Gehäuse aus. Sichern Sie sie dann mit den im Lieferumfang Ihres Netzteils enthaltenen Schrauben. Entfernen Sie zunächst die Rändelschrauben und dazugehörigen Steckplatzabdeckungen. Installieren Sie dann die Erweiterungskarte und befestigen Sie sie mit den Rändelschrauben. DEUTSCHGRAPHITE SERIES

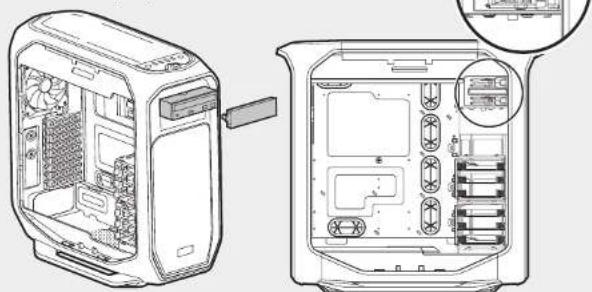

5. Installation eines 5,25-Zoll-Laufwerks/Gerätes (ODD)

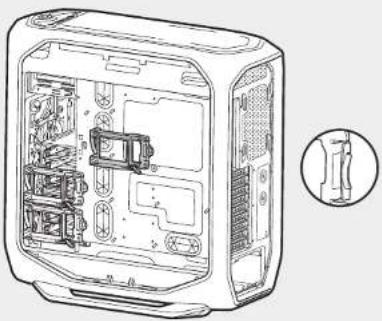

6. Installation des 2,5-Zoll SSD

Nehmen Sie zunächst die Frontblende des 5,25-Zoll- Laufwerkeinschubs ab und schieben Sie das ODD in den Laufwerkschacht, bis Sie beim Einrasten der Lasche, die das Laufwerk sichert, ein Klicken hören. Hinweis: Ein optisches Laufwerk wird werkzeuglos entfernt. Drücken Sie dazu die Entriegelungstaste und ziehen Sie es nach außen. Ziehen Sie die Zunge herunter und schieben Sie das SSD in den erweiterbaren Käfig, bis es sicher sitzt. Hinweis: Um das SSD aus dem Käfig zu nehmen, ziehen Sie zum Lösen einfach an der Zunge.

7. Antrieb der Gehäuselüfter

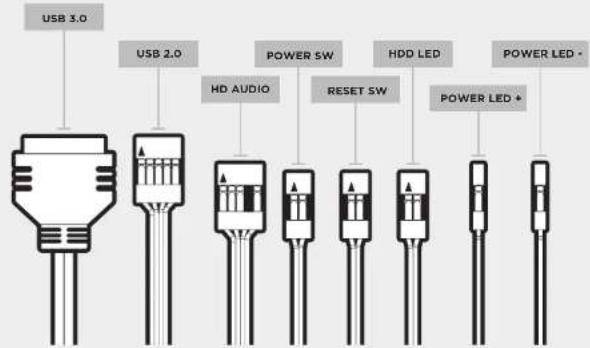

8. Verbindung der vorderen I/O-Anschlüsse

Die Position der Frontplatten-Header und die Pinbelegung finden Sie in der Anleitung Ihres Mainboards USB 3.0USB 2.0HD AUDIOPOWER SWRESET SWHDD LEDPOWER LED +POWER LED -

1. Schließen Sie den SATA-

Netzanschluss an das SATA-Netzteil an.

2. Schließen Sie den 3- oder

4-Pin-Lüfteranschluss an die Lüfterstiftleiste des Gehäuses an.

Auswahlschalter für die Lüftergeschwindigkeit, um die Geschwindigkeit hin und her zu schalten. DEUTSCHGRAPHITE SERIES

Häufig gestellte Fragen

1. Wie kann ich die I/O-Abdeckung entfernen?

A. Entfernen Sie zunächst die Frontblende, indem Sie die drei Entriegelungstasten in der Blende drücken und sie dann nach vorn ziehen. B. Lösen Sie dann die beiden Schrauben an beiden Seiten der Abdeckung.

2. Muss bei der Ein-/Austaste und dem Rücksetzschalter der I/O-Abdeckung die

Polarität beachtet werden? Nein, nur bei den LED-Headern.

3. An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse erhalten habe

oder einer der Lüfter nicht mehr funktioniert? Bitte besuchen Sie corsair.force.com und fordern Sie eine RMA an, damit wir das/ die beschädigte(n) Teil(e) ersetzen können.

4. Wo kann ich einen Lüfter anbringen?

Lüfter-Einbaupunkte Front 3 x 120 mm oder 2 x 140 mmOben 3 x 120 mm oder 2 x 140 mmRückseite 1 x 120 mm oder 1 x 140 mmUnten 2 x 120 mmSeite X Mitte X

5. Wie kann ich die Frontabdeckung entfernen?

Drücken Sie dazu die oberen Ecken der Kunststoabdeckung.

6. Wie kann ich den unten angebrachten Staubfilter entfernen?

Um den unteren Staubfilter zu entfernen, ziehen Sie den Filter an der Zunge unterhalb der Netzteils heraus.

7. Wie kann ich den Laufwerkkäfig entfernen?

Lösen Sie die beiden Schrauben, die den Käfig am Gehäuseboden sichern und ziehen Sie ihn dann heraus. Laufwerkkäfige sind stapelbar und können übereinander installiert oder für verbesserte Kühlung vollständig entfernt werden. Hinweis: Den HDD-Käfig können Sie auch herausnehmen, indem Sie die vier Schrauben direkt unter dem auf dem Gehäuseboden befestigten Sockel entfernen. Weitere Informationen über dieses Gehäuse finden Sie auf der Produktseite bei corsair.com DEUTSCHGRAPHITE SERIES

7. Antrieb der Gehäuselüfter

1. Schließen Sie den SATA-

Netzanschluss an das SATA-Netzteil an.

2. Schließen Sie den 3- oder

4-Pin-Lüfteranschluss an die Lüfterstiftleiste des Gehäuses an.

Auswahlschalter für die Lüftergeschwindigkeit, um die Geschwindigkeit hin und her zu schalten.GRAPHITE SERIES
