用户手册 Graphite 780T CORSAIR

恭喜 61
机箱规格 62
配件目录 63
机箱特点 64
拆卸侧面板 65
安装主板 65
安装PSU. 66
安装PCI-E/PCI卡 66
安装5.25英寸驱动器/设备（ODD） 67
安装2.5英寸SSD 67
连接机箱风扇电源 58
连接前部I/O 连接器 68
常见问题 69

恭喜！

感谢您购买 Graphite 系列 780T 全塔式机箱。

令人惊叹的Graphite系列780T全塔式PC机箱具有供九个驱动器使用的充足空间和近十二个大型散热风扇，能满足大多数电脑游戏迷或超频迷的要求。水冷爱好者将爱上供260毫米散热器使用的宽大空间。780T提供如免工具拆卸侧面板、硬盘、显卡等快捷维修方式。三速风扇控制按钮和广泛的外围设备选件让前面板成为真正的省时利器。

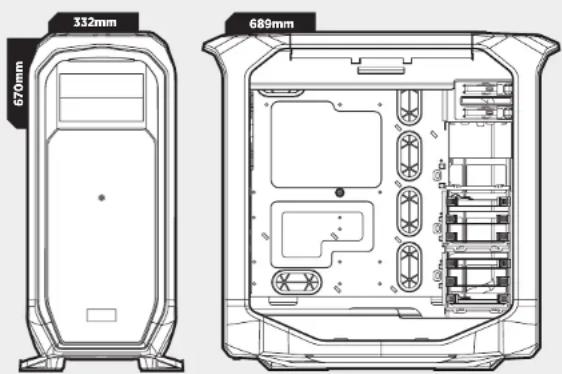

Case Specifications

长度 689mm
宽度 332mm
高度 670mm
重量 11.3kg

GPU最大长度（顶槽 355mm
GPU最大长度（所有插槽） 355mm
CPU散热器限高 200mm
PSU最大长度 260mm

GRAPHITE SERIES'780T

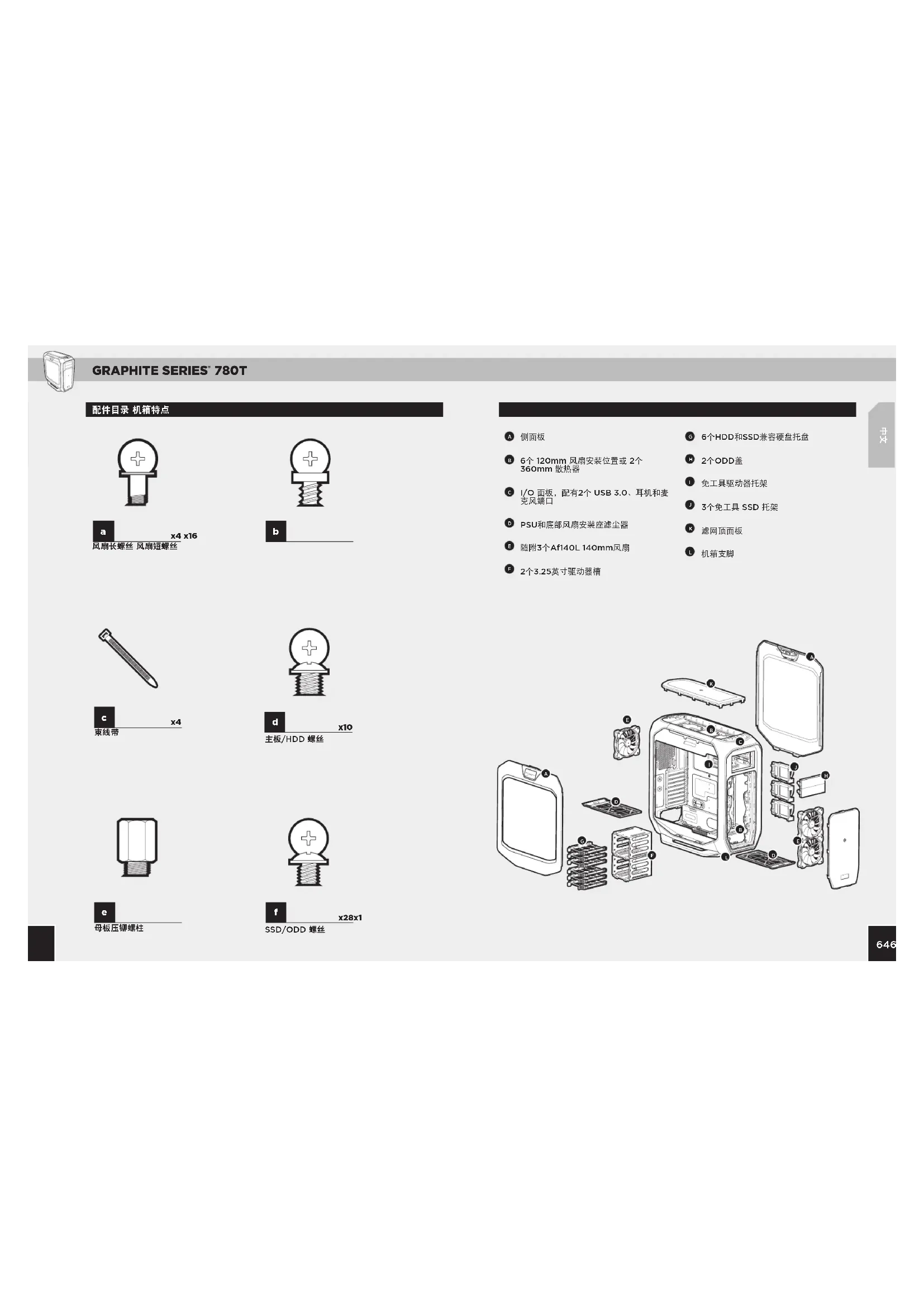

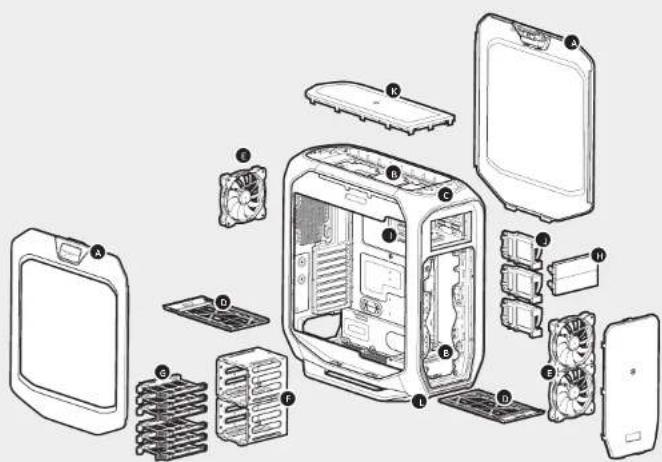

配件目录机箱特点

a x4x16风扇长螺丝风扇短螺丝

母板压铆螺柱

A 侧面板
6个120mm风扇安装位置或2个360mm散热器
I/O面板，瓦有2个USB3.0、耳机和麦克风缺口。
PSU和底部风扇安装座遮尘器
随附3个Af140L140mm风扇
2个3.25英寸驱动器槽

6个HDD和SSD兼容硬盘托盘
1 2个ODD盖
1免工具驱动器托架
3个免工具SSD托架
建网顶面板
机箱支图

GRAPHITE SERIES'780T

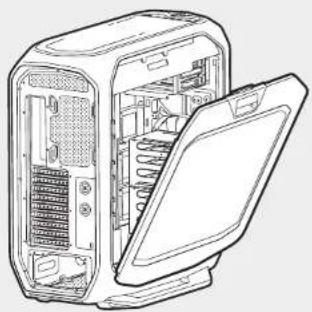

1. 拆卸侧面板

只需向上拉锯面板弹簧即可释放倒面板。

注：Corsof 该对话框系统时夹下两个侧面页将其放在一边，以供上目观察意外损坏。两个侧面页都是可互换的，应当夹下要先出画面！

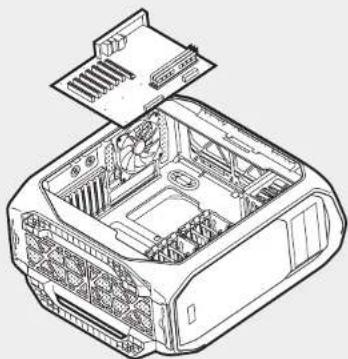

2. 安装主板

首先，安装主板的I/O防护罩（请参阅主板手册的相关说明）。

然后，将主板与预安装的螺柱对齐，使用配套的螺丝将主板固定到主板托盘上。

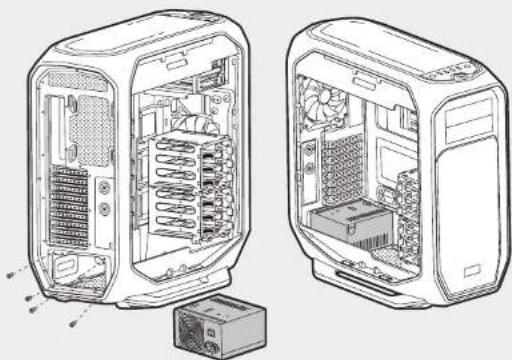

3. 安装PSU

将PSU放置在机箱底部并与机箱螺孔对齐，然后使用电源附带的螺钉固定PSU。

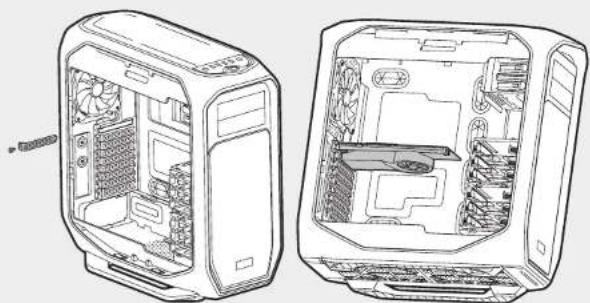

4.安装PCI-E/PCI卡

首先，拧下指旋螺丝和相应槽盖。然后，安装附加卡并用指旋螺丝固定。

GRAPHITE SERIES'780T

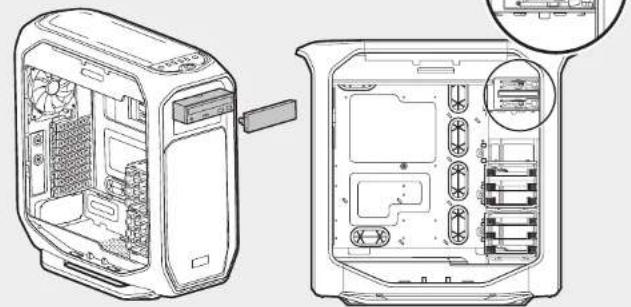

5.安装5.25英寸驱动器/设备（ODD）

首先，拆下前面板5.25英寸驱动器槽盖，然后将ODD滑入驱动器槽，直到免工具卡锁发出“咔塔”声，将驱动器固定。

注：要释放光盘驱动器，请推动免工具舌片，然后向外拉出驱动器。

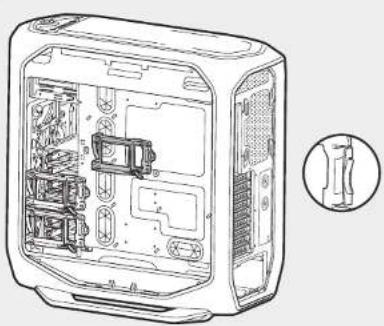

6.安装2.5英寸SSD

按下舌片，然后将SSD装入真机可扩展SSD托架直至其固定。

注：是从托管版下SSD，只需拉下
言片即可释放SSD。

7.连接机管风扇电源

1. 把SATA电源连接器连接到PSU SATA电源。
   2.将3枚4脚风扇连接器连接至机箱风扇头。
2. 按下机箱上的风扇速度选择器按钮以切换风扇速度。

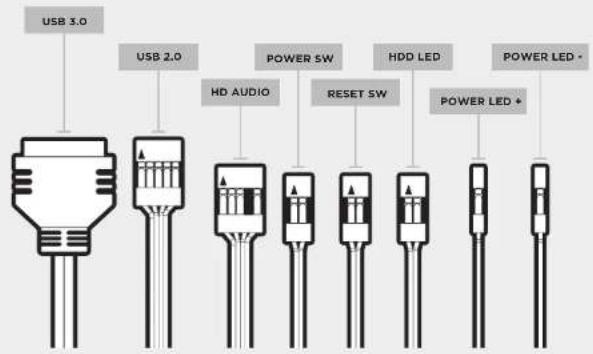

8. 连接前部 I/O 连接器

请参阅主板手册确定前面板端板和引脚的位置。

GRAPHITE SERIES'78OT

常见问题

1.如何拆下/0面板？

A. 首先，通过从前饰板内侧向里推三个舌片，拆下前饰板，然后向机箱前侧推动。

B. 接下来,拧松面板两侧的 2 颗螺丝。

2.极性是否影响I/O面板电源和重置接头？
不，仅影响LED接头。
3. 如果我收到的机箱受损或其中一台风扇不再工作，我该与谁联系？诺登录corsair.force.com中清RMA，我们可以更换受损的部件。

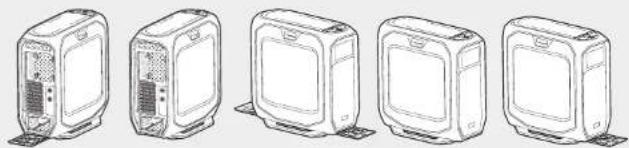

4. 风扇可安装的位置？

风扇安装位置
桌面	3x120mm或2x140mm
屏幕	3x120mm或2x140mm
后面	1x120mm或1x140mm
底座	2x120mm
墙面	X
中司	X

5.如何拆下前面板？

要拆下前面板，请推动塑料罩盖的顶角。

1. 如何拆下底部滤尘器？

要拆下底部滤尘器，首先找到PSU下方的拉出舌片，然后将底部滤尘器拉出。

7.如何拆下驱动器托架？

找到用于将托架固定至机箱底部底漆上的两颗螺丝，卸下这两颗螺丝，然后拉出驱动托架。驱动托架塔是堆叠式的，可安装在另一托架上方或整个拆除以改善冷却效果。

注：也可通过网下申购系统查询。

在座上方的国际鞋来换除HDD托朵

如需详细了解本机箱的信息，请登录corsair.com访问产品页面。
