Caratteristiche tecniche	Dettagli
Tipo di stufa	Stufa a pellet
Potenza nominale	Variabile a seconda del modello
Rendimento energetico	Fino al 90%
Capacità del serbatoio	Variabile a seconda del modello
Dimensioni (L x P x A)	Variabile a seconda del modello
Peso	Variabile a seconda del modello
Tipo di combustibile	Pellet di legno
Emissioni di CO2	Basse emissioni
Utilizzo	Riscaldamento supplementare o principale
Manutenzione ordinaria	Pulizia regolare del focolare e del serbatoio
Manutenzione	Controllo annuale da parte di un professionista consigliato
Sicurezza	Dotato di dispositivi di sicurezza (termostato, protezione da surriscaldamento)
Certificazione	Conforme alle norme europee di sicurezza
Informazioni generali	Ideale per case ecologiche ed economiche

Domande frequenti - Warm EDILKAMIN

Come si accende la stufa EDILKAMIN Warm?

Per accendere la stufa, assicurarsi che il serbatoio sia pieno di pellet. Premere il pulsante di accensione e selezionare la modalità di funzionamento desiderata. La stufa si accenderà automaticamente.

Cosa fare se la stufa non si accende?

Verificare che il serbatoio dei pellet sia pieno e che lo sportello di accesso sia correttamente chiuso. Assicurarsi inoltre che l'alimentazione elettrica funzioni.

Come si pulisce la stufa EDILKAMIN Warm?

Si consiglia di pulire la stufa almeno una volta alla settimana. Svuotare il cassetto della cenere, pulire il vetro con un prodotto adatto e spolverare le griglie di aerazione.

Qual è il consumo elettrico della stufa?

Il consumo elettrico varia a seconda del modello, ma in generale si situa tra 100 e 500 W durante il funzionamento.

Come si regola la temperatura della stufa?

È possibile regolare la temperatura tramite il termostato integrato o il telecomando fornito, scegliendo la temperatura desiderata.

La stufa produce rumori insoliti?

Possono verificarsi rumori durante l'accensione o lo spegnimento, ma se il rumore è costante o anomalo, verificare la ventola e contattare un tecnico se necessario.

Come sapere quando è il momento di fare la manutenzione della stufa?

Si consiglia una manutenzione completa almeno una volta all'anno, prima della stagione di riscaldamento. Se si nota una diminuzione delle prestazioni, farla controllare prima.

La stufa può funzionare senza elettricità?

No, la stufa EDILKAMIN Warm necessita di alimentazione elettrica per funzionare, anche se utilizza pellet come combustibile.

Quali tipi di pellet posso utilizzare?

Utilizzare solo pellet conformi alla norma EN Plus A1 o A2 per garantire un funzionamento ottimale ed evitare danni alla stufa.

Come risolvere un problema di surriscaldamento della stufa?

Assicurarsi che le griglie di aerazione non siano ostruite, pulire la stufa e verificare il corretto funzionamento del termostato. Se il problema persiste, contattare un professionista.

MANUALE UTENTE Warm EDILKAMIN

I Installazione, uso e manutenzione pag. 2

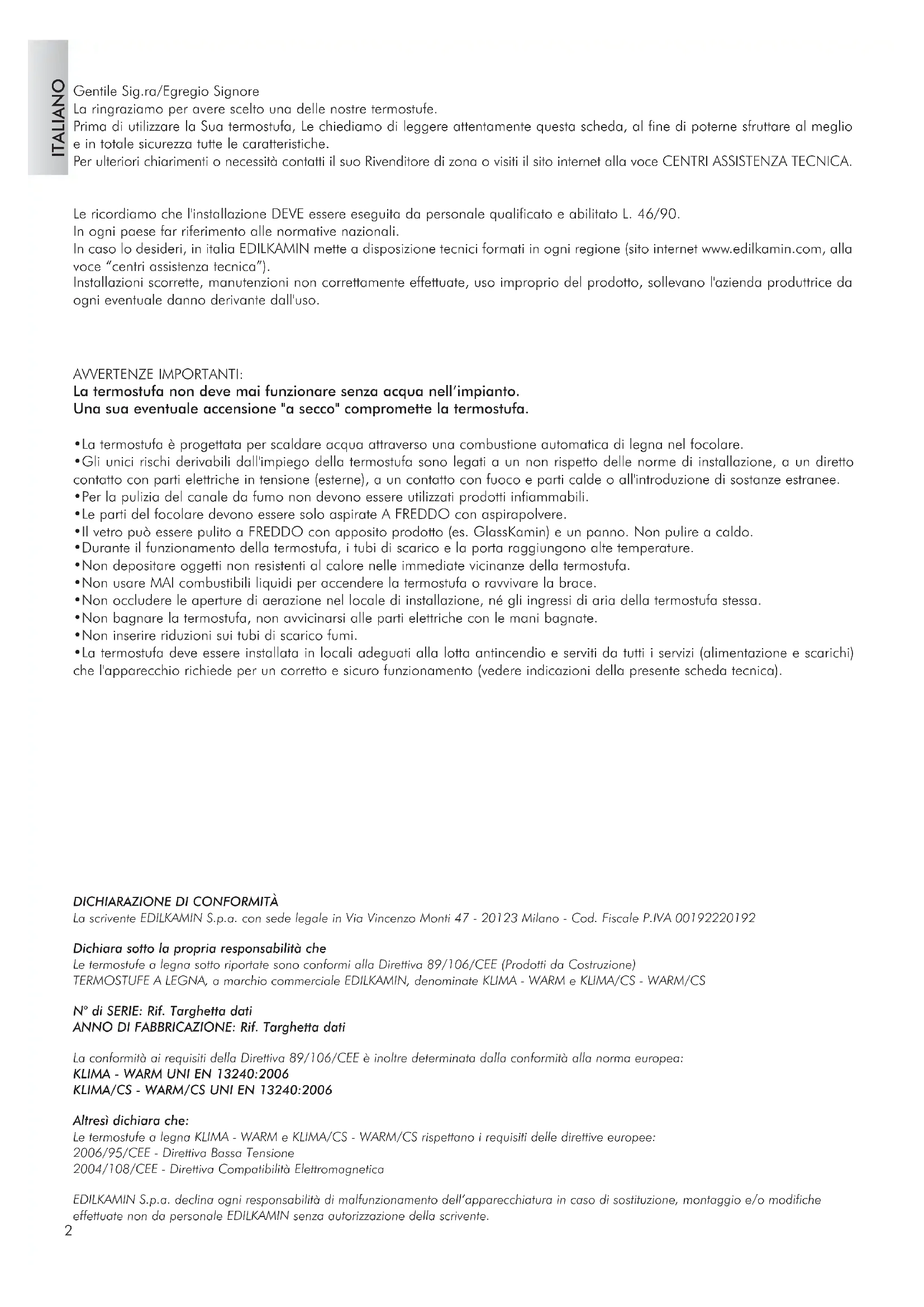

Gentile Sig.ra/Egregio Signore

La ringraziamo per avere scelto una delle nostre termostufe.

Prima di utilizzare la Sua termostufa, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio e in totale sicurezza tutte le caratteristiche.

Per ulteriori chiarimenti o necessità contatti il suo Rivenditore di zona o visiti il sito internet alla voce CENTRI ASSISTENZA TECNICA.

Le ricordiamo che l'installazione DEVE essere eseguita da personale qualificato e abilitato L. 46/90.

In ogni paese far riferimento alle normative nazionali.

In caso lo desideri, in italia EDILKAMIN mette a disposizione tecnici formati in ogni regione (sito internet www.edilkamin.com, alla voce "centri assistenza tecnica").

Installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da ogni eventuale danno derivante dall'uso.

AVVERTENZE IMPORTANTI:

La termostufa non deve mai funzionare senza acqua nell'impianto.

Una sua eventuale accensione "a secco" compromette la termostufa.

• La termostufa è progettata per scaldare acqua attraverso una combustione automatica di legna nel focolare.
  • Gli unici rischi derivabili dall'impiego della termostufa sono legati a un non rispetto delle norme di installazione, a un diretto contatto con parti elettriche in tensione (esterne), a un contatto con fuoco e parti calde o all'introduzione di sostanze estranee.
• Per la pulizia del canale da fumo non devono essere utilizzati prodotti infiammabili.
• Le parti del focolare devono essere solo aspirate A FREDDO con aspirapolvere.
• Il vetro può essere pulito a FREDDO con apposito prodotto (es. GlassKamin) e un panno. Non pulire a caldo.
• Durante il funzionamento della termostufa, i tubi di scarico e la porta raggiungono alte temperature.
• Non depositare oggetti non resistenti al calore nelle immediate vicinanze della termostufa.
• Non usare MAI combustibili liquidi per accendere la termostufa o ravvivare la brace.
• Non occludere le aperture di aerazione nel locale di installazione, né gli ingressi di aria della termostufa stessa.
• Non bagnare la termostufa, non avvicinarsi alle parti elettriche con le mani bagnate.
  • Non inserire riduzioni sui tubi di scarico fumi.
• La termostufa deve essere installata in locali adeguati alla lotta antincendio e serviti da tutti i servizi (alimentazione e scarichi) che l'apparecchio richiede per un corretto e sicuro funzionamento (vedere indicazioni della presente scheda tecnica).

DICHIARAZIONE DI CONFORMITÀ

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che

Le termostufe a legna sotto riportate sono conformi alla Direttiva 89/106/CEE (Prodotti da Costruzione)

N° di SERIE: Rif. Targhetta dati

ANNO DI FABBRICAZIONE: Rif. Targhetta dati

La conformità ai requisiti della Direttiva 89/106/CEE è inoltre determinata dalla conformità alla norma europea:

KLIMA - WARM UNI EN 13240:2006

KLIMA/CS - WARM/CS UNI EN 13240:2006

Altresì dichiara che:

Le termostufe a legna KLIMA - WARM e KLIMA/CS - WARM/CS rispettano i requisiti delle direttive europee:

2006/95/CEE - Direttiva Bassa Tensione

2004/108/CEE - Direttiva Compatibilità Elettromagnetica

EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifiche effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.

Tutti i modelli sono disponibili

per installazione a vaso aperto.

0

in versione CS, con serpentina e valvola di sicurezza incorporate, per installazione a vaso chiuso.

NOTA sul combustibile:

Le termostufe KLIMA e WARM sono progettate per bruciare legna.

Per NON compromettere il funzionamento delle termostufe è indispensabile NON bruciarvi altro.

Il potere calorifico della legna varia notevolmente a seconda del suo contenuto di umidità. La potenza dichiarata in kW delle termostufe si ottiene bruciando la quantità di legna consigliata, prestando attenzione anche a non sovraccaricare la camera di combustione.

La termostufa è progettata per scaldare, grazie alla combustione di legna che brucia nel focolare di acciaio di forte spessore:

1) Il locale di installazione per convezione e irraggiamento e l'acqua presente nella termostufa stessa che viene inviata all'impianto termosifoni e/o acqua calda sanitaria.
2) I fumi vengono scaricati per tiraggio naturale nella canna fumaria.

Il miglior rendimento è ottenuto anche grazie alle caratteristiche seguenti:

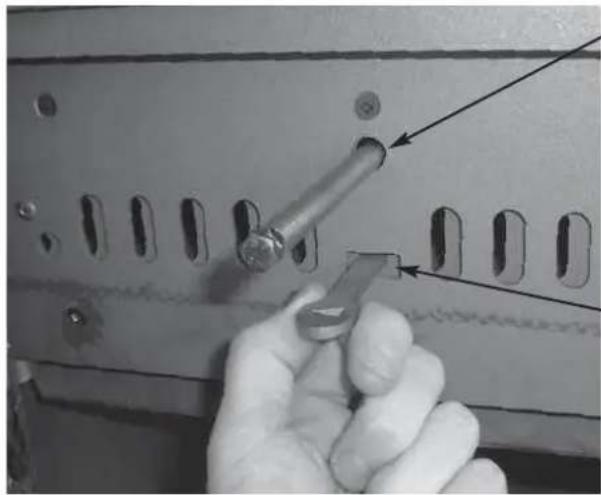

, REGOLAZIONE ARIA PRIMARIA (per la combustione)

L'ingresso dell'aria di combustione è dosato automaticamente dalla valvola di regolazione posta nel retro della termostufa in base alla:

• posizione della manopola
• temperatura dell'acqua

In fase di accensione, a bocca aperta, per agevolare l'avvio della combustione la serranda fumi resta in posizione di apertura in modo che i fumi possano direttamente e agevolmente raggiungere la canna fumaria.

Quando la combustione è ben avviata, chiudendo l'antina si chiude automaticamente anche la serranda fumi.

In questo assetto, i fumi prima di raggiungere la canna fumaria deviano in modo da lambire e cedere calore sia alle intercapedini che ai tubi scambiatori.

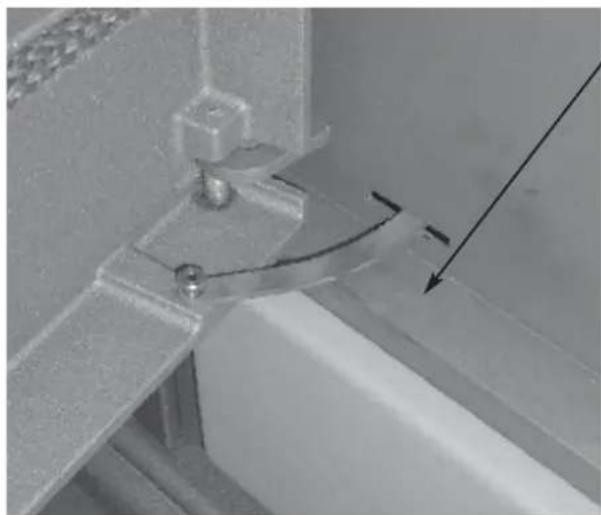

REGOLAZIONE ARIA SECONDARIA

L'aria secondaria arriva direttamente al focolare attraverso la feritoia sulla parte superiore dell'antina focolare.

Oltre a permettere l'autopulizia del vetro ceramico, consente la combustione di quei gas che si possono sviluppare dalla non completa combustione della legna, riducendo così l'immissione nell'ambiente di gas pericolosi.

L'antina del focolare (in ghisa con vetro ceramico resistente alle alte temperature), consente un ampia visione del fuoco e si chiude automaticamente con ritorno a molla.

A Ingresso aria primaria
B Ingresso aria secondaria
C Leva regolazione aria secondaria
D Ingresso acqua fredda
E Uscita acqua calda
F Uscita fumi
G Cassetto raccogli cenere
H Serpentina per installazione a vaso chiuso

CARATTERISTICHE TERMOTECNICHE
	Klima/Warm	Klima CS/Warm CS
Potenza utile 19,7 14 kW
Potenza resa all'acqua 11,6 10 kW
Potenza resa all'ambiente 8,1 4 kW
Rendimento globale 80,7 81,6 %
Temperatura fumi 225 234 °C
Flusso fumi 18,2 11,3 g/s
Contenuto d'acqua	40	40	l
Consumo combustibile max	5,5 4 kg/h
Tiraggio minimo	12	12	Pa
Pressione massima	1,5	1,5	bar
Klima peso (base/scaldavivande) compreso imballo	275/305	278/308	kg
Warm peso (base/scaldavivande) compreso imballo	250/274	253/276	kg
Diametro uscita fumi	15	15	cm
Volume riscaldabile totale *	515	365	m^3

* Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91, e successive modifiche e una richiesta di calore di 33 Kcal/m³ h.

INOLTRE MOLTO DIPENDE DALL'EFFICIENZA DEI TERMINALI DI IMPIANTO.

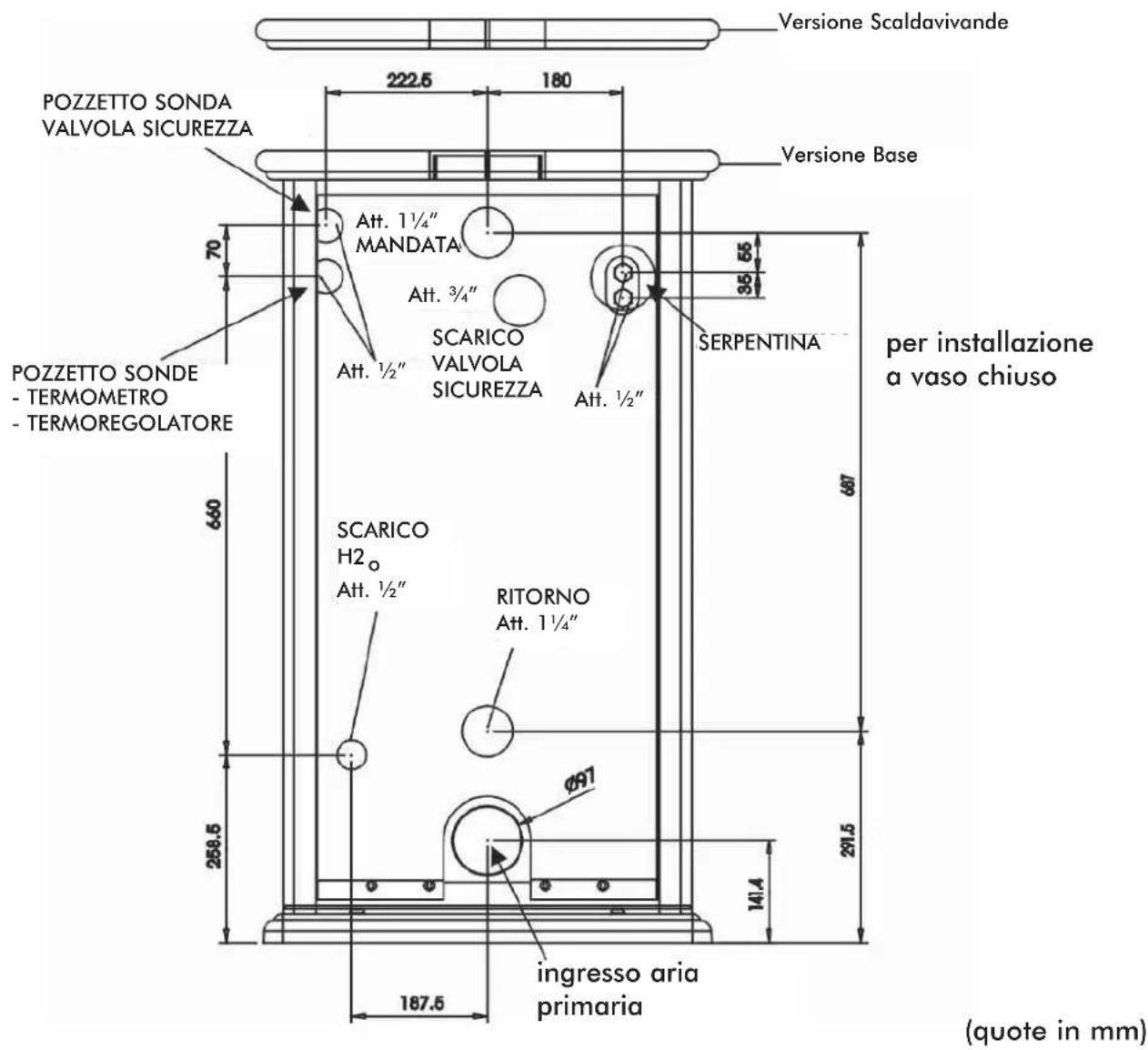

Versione Scaldavivande 222.5 180 POZZETTO SONDA VALVOLA SICUREZZA Versione Base 70 Att. 1¼" MANDATA Att. 3/4" SCARICO VALVOLA SICUREZZA Att. ½" Att. ½" SERPENTINA per installazione a vaso chiuso 660 687 POZZETTO SONDE - TERMOMETRO - TERMOREGOLATORE SCARICO H2₀ Att. ½" RITORNO Att. 1¼" φ91 141.4 258.5 187.5 ingresso aria primaria (quote in mm)

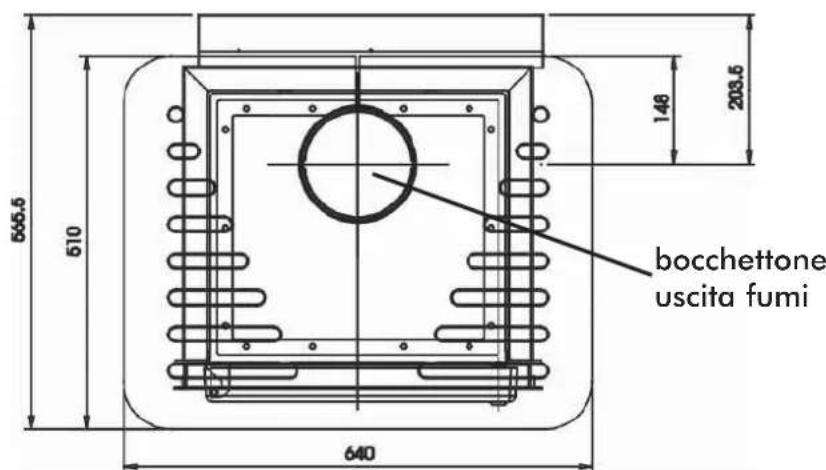

bocchettone uscita fumi 565.5 510 148 203.5 640

(quote in mm)

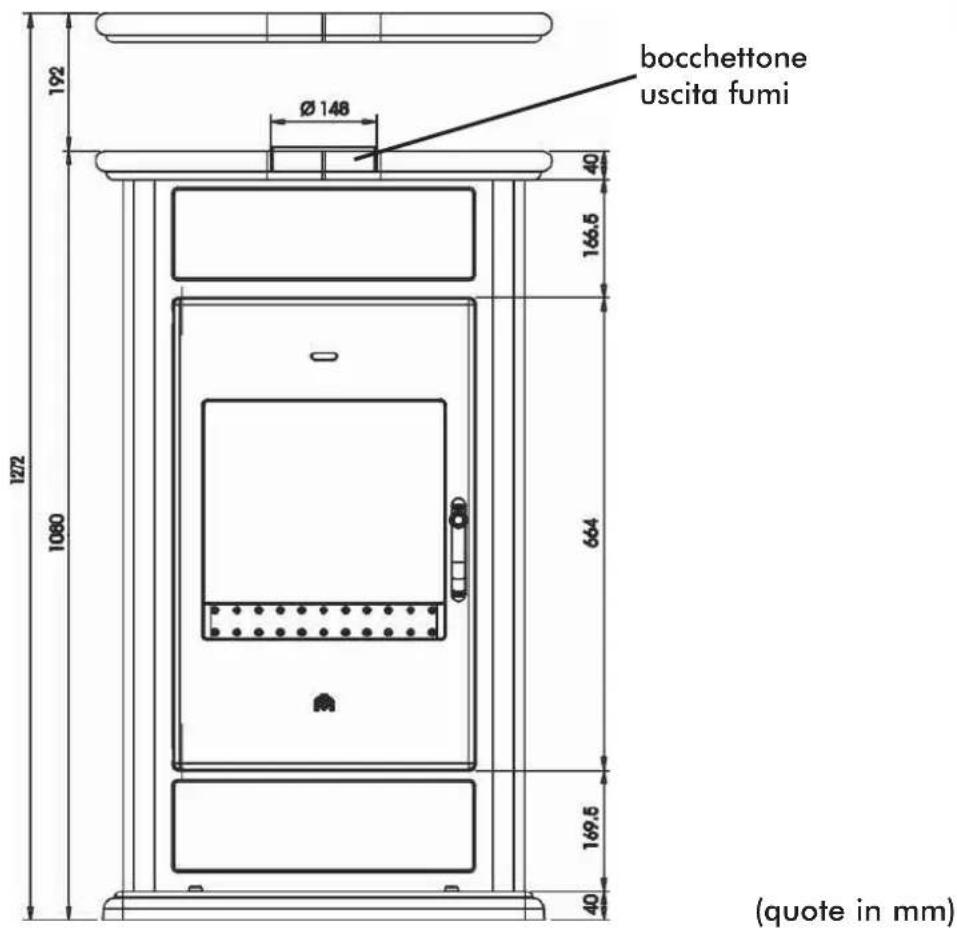

bocchettone uscita fumi 192 Ø 148 40 166.5 1272 1080 664 169.5 40 (quote in mm)

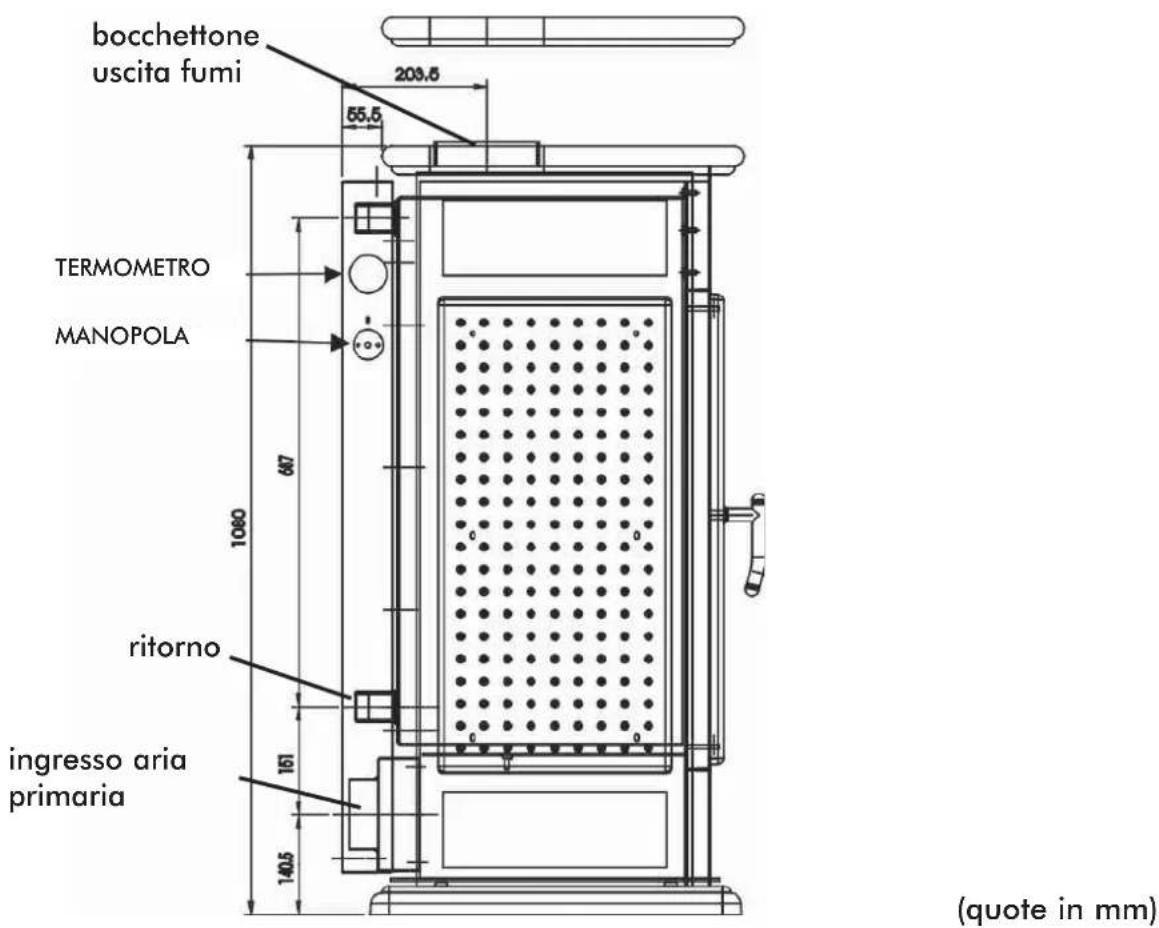

bocchettone uscita fumi 203.5 55.5 TERMOMETRO MANOPOLA 1080 687 ritorno 161 ingresso aria primaria 140.5 (quote in mm)

DISPOSIZIONI GENERALI SULLA SICUREZZA

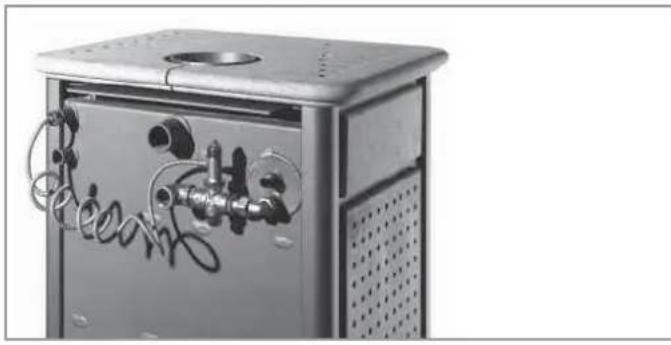

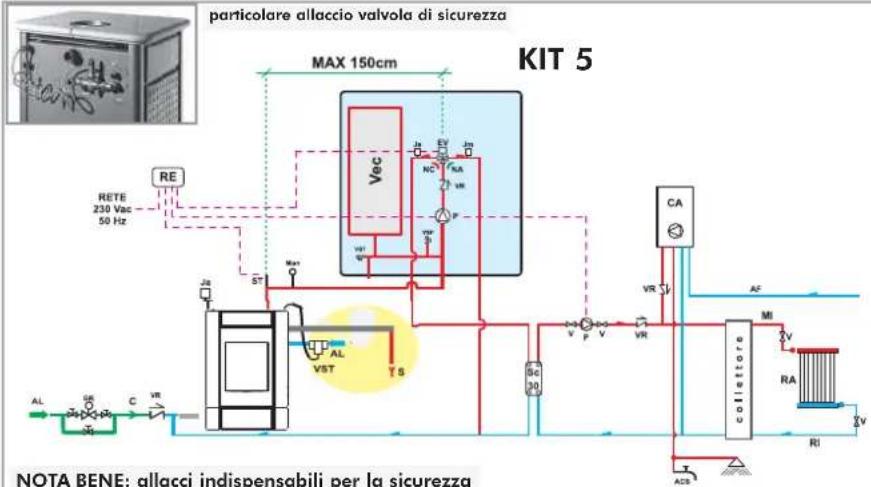

Solo le Termostufe con serpentina completa di valvola di scarico termico possono essere installate su impianto a vaso chiuso.

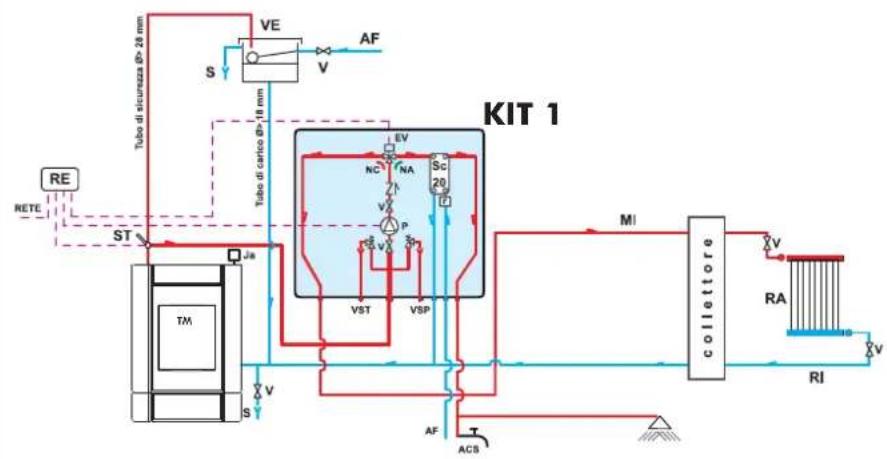

Nelle installazioni a vaso chiuso:

- La corretta realizzazione dell'impianto è a carico dell'installatore il quale dovrà tenere in considerazione le norme UNI 10683/2005 - 9615/90 - 10412:2

• Il tutto deve essere eseguito da personale abilitato alla L. 46/90

- La valvola di scarico termico (VST) deve essere collegata al circuito di raffreddamento con pressione minima 1,5 bar.

AL = alimentazione serpentina, deve essere sempre ad una pressione di almeno 1,5 bar

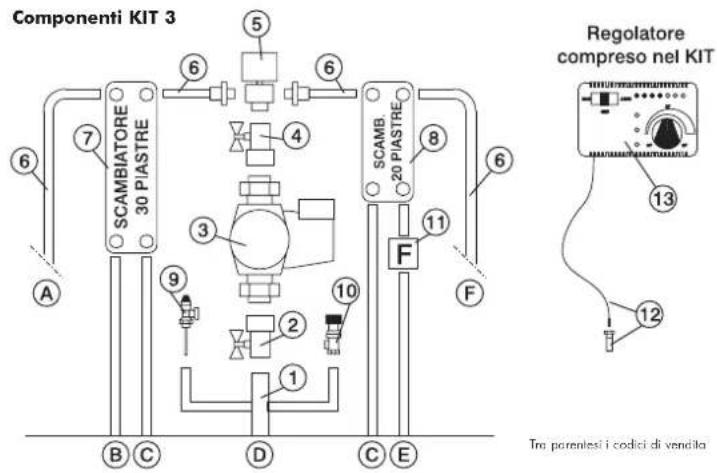

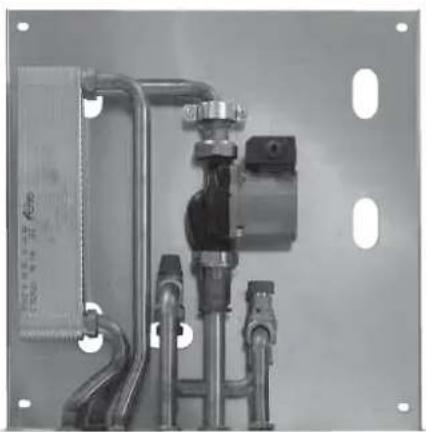

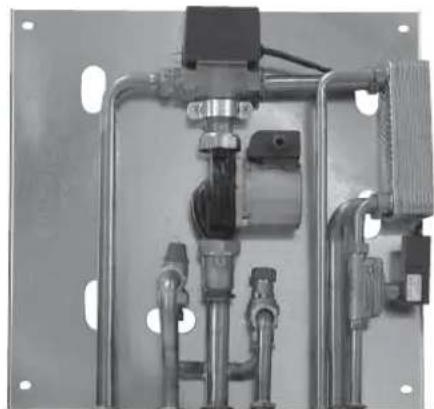

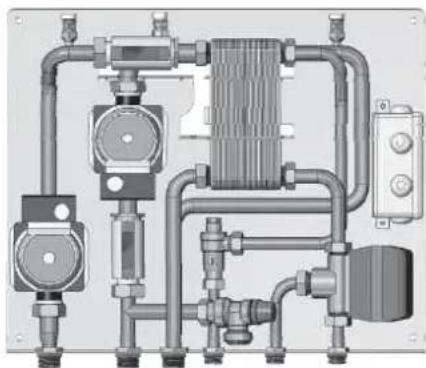

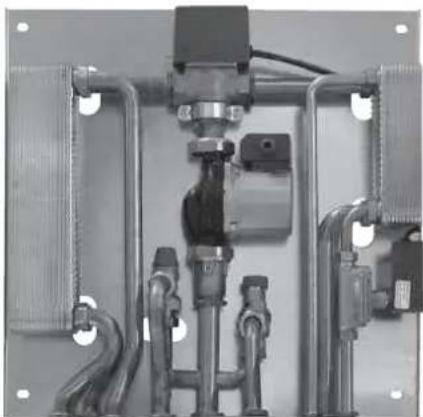

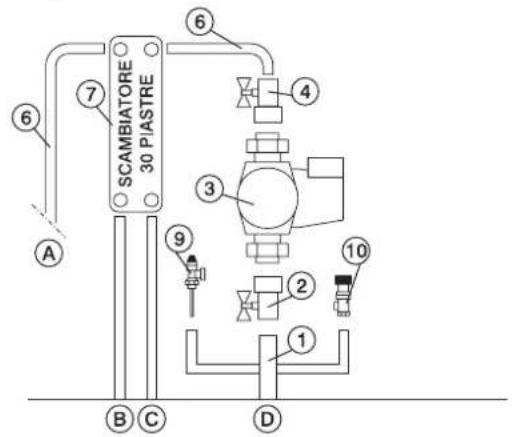

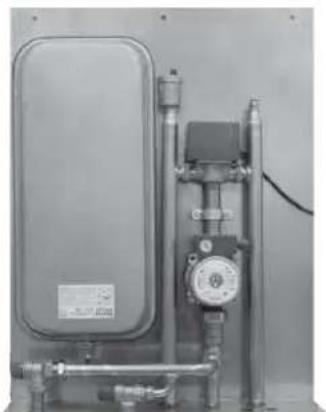

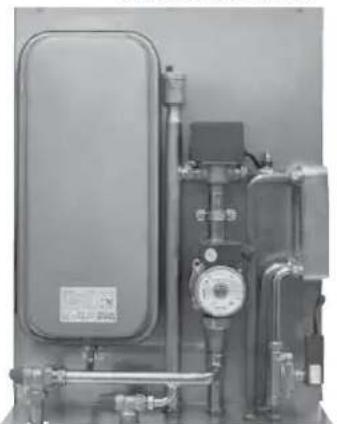

- I KIT 5 o 6 devono essere installati ad una distanza massima di 150 cm dalla termostufa.

- Deve essere installata una valvola di sovrapressione (*) ad una distanza massima di 50 cm dalla termostufa. La valvola è fornita in dotazione da EDILKAMIN.

- Deve essere presente sull'impianto un ulteriore vaso di espansione valutato sulla base del volume d'acqua dell'impianto stesso.

- Le valvole di sicurezza dovranno essere controllate almeno una volta all'anno da personale abilitato L. 46/90

KLIMA e WARM

per installazione a VASO APERTO

• Gli allacciamenti, la messa in servizio e la verifica del buon funzionamento, devono essere eseguite da personale qualificato, in grado di effettuare i collegamenti secondo le leggi vigenti ed in particolare secondo la Legge 46/90, nonché nel pieno rispetto delle presenti istruzioni.
• Il riempimento della termostufa e dell'impianto deve avvenire dal va-so di espansione aperto per naturale caduta dell'acqua, attraverso il tubo di carico (diametro non inferiore a 18 mm).
• Durante questa fase aprire tutti gli sfiati dei radiatori in modo da evitare sacche d'aria nell'impianto che ostacolerebbero la circolazione dell'acqua.

NOTA BENE:

• Il vaso aperto va posizionato ad un'altezza maggiore di 3 m rispetto dal termosifone più alto, ed inferiore a 15 m dall'uscita della termostufa.
• L'altezza del vaso deve essere comunque tale da creare una pressione maggiore di quella prodotta dalla pompa (circolatore).
• Non riempire mai l'impianto direttamente con la pressione di rete in quanto questa potrebbe essere superiore a quella di targa della termostufa.
• Il tubo di sicurezza al vaso di espansione deve essere a sfogo libero senza rubinetti ed opportunamente isolato.
• Il tubo di carico deve essere libero senza rubinetti e curvature.
• La pressione max di esercizio non deve superare 1,5 bar.
• La pressione di collaudo è di 3 bar.
• In località con forti abbassamenti di temperatura additivare l'acqua contenuta nell'impianto con liquido anticongelante.
• Non accendere mai il fuoco nella termostufa (nemmeno per prova) se l'impianto non è riempito d'acqua; in quel caso lo stesso potrebbe rovinarsi irrimediabilmente.
• Collegare gli scarichi della valvola di scarico termico (VST) alla rete fognaria.
• Il collaudo di tenuta dell'impianto va eseguito a vaso di espansione aperto.
• Sul circuito acqua calda sanitaria è consigliabile installare una valvola di sicurezza da 6 bar per scaricare l'aumento di volume d'acqua contenuto nello scambiatore.
• Disporre tutti i componenti dell'impianto, (circolatore, scambiatore, valvole ecc.) in zone facilmente accessibili per la manutenzione ordinaria e straordinaria.

KLIMA/CS e WARM/CS

per installazione a VASO CHIUSO

(disposizioni aggiuntive a quelle per installazione a vaso aperto).

• Il riempimento deve avvenire avendo cura di non superare 1,5 bar.
  É possibile installare la termostufa su un impianto a VASO CHIUSO solo nella versione con serpentina azionata da valvola di scarico termico.
• Valutare la necessità di un ulteriore VASO CHIUSO sull'impianto.
• Assicurarsi di aver collegato lo scarico della serpentina e l'alimentazione a rete con almeno 1,5 bar (riferimento alla norma UNI 10412-2 paragrafo 6.2).

ISTRUZIONE PER L'INSTALLAZIONE

Oltre a quanto indicato nel presente documento, tenere in considerazione le norme UNI:

• n. 10683/2005 - generatori di calore a legno: requisiti di installazione
• n. 9615/90 - calcolo delle dimensioni interne dei camini
• n. 10412-2 ed. 06 - impianti di riscaldamento ad acqua calda. Requisiti di sicurezza, specifici per impianti con apparecchi per il riscaldamento di tipo domestico (con caldaia incorporata) alimentati a combustibile solido. Potenza del focolare o complessiva dei focolari, non superiore a 35 kW

In particolare:

• Prima di iniziare qualsiasi operazione di montaggio è importante verificare la compatibilità dell'impianto come stabilito dalla norma UNI 10683/2005 ai paragrafi 4.1 / 4.1.1 / 4.1.2.
• A montaggio ultimato, l'installatore dovrà provvedere alle operazioni di "messa in esercizio" ed a rilasciare documentazione come richiesto dalla norma UNI 10683/2005 rispettivamente ai paragrafi 4.6 e 5.
• L'allacciamento, la messa in servizio e la verifica del buon funzionamento della termostufa devono essere eseguite da personale qualificato, in grado di effettuare i collegamenti elettrici ed idraulici come richiesto dalle norme UNI 10683/2005 al paragrafo 4.5, UNI 10412:2, nonché nel pieno rispetto delle presenti istruzioni di montaggio.

POSIZIONAMENTO

La termostufa viene fornita su pallet ricoperta da una scatola di cartone. Togliere la termostufa dall'imballo, controllare che corrisponda al modello acquistato e che non presenti danni dovuti al trasporto.
Eventuali reclami devono essere comunicati al rivenditore (con documento di accompagnamento).
Prima del posizionamento della termostufa verificare che la canna fumaria sia idonea all'evacuazione dei fumi.
Per il corretto funzionamento la termostufa deve essere posizionata in bolla.
Verificare la capacità portante del pavimento. In caso contrario sarà necessario rinforzarlo.
In caso d'installazione su pavimento di materiale infiammabile si consiglia di posizionare la termostu-fa su piastra isolante.

PRESA D'ARIA

E' necessario che il locale dove la termostufa è collocata abbia una presa di aria di sezione di almeno 200 cm² che garantisca il ripristino dell'aria consumata per la combustione.

max.45°

1

Per canale da fumo si intende il condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria.

Il canale da fumo deve essere realizzato con tubi rigidi in acciaio o ceramici, non sono ammessi tubi metallici flessibili o in fibrocemento.

Devono essere evitati tratti orizzontali o in contropendenza.

Eventuali cambiamenti di sezione sono ammessi solo all'uscita della termostufa e non per esempio all'innesto nella canna fumaria.

Non sono ammesse angolazioni superiori a 45°.

In corrispondenza del punto d'imbocco della canna di acciaio sul bocchettone uscita fumi della termostufa, deve essere eseguita una sigillatura con mastice ad alta temperatura.

Oltra a quanto sopra, tenere in considerazione le indicazioni di cui alla norma UNI: 10683/2005 al paragrafo 4.2 "collegamento al sistema di evacuazione fumi fumi" e sottoparagrafi.

- Canna fumaria

Per canna fumaria si intende il condotto che, dal locale di utilizzo della termostufa, raggiunge la copertura dell'edificio.

Caratteristiche fondamentali sono:

- capacità di sopportare una temperatura fumi di almeno 450°C per quanto riguarda la resistenza meccanica, l'isolamento, e la tenuta ai gas.

• essere opportunamente coibentata per evitare formazioni di condensa.
• avere sezione costante, andamento presso- chè verticale e non presentare angolazioni superiori a 45° (SCHEMI A LATO)
• avere sezioni interne preferibilmente circolari; nel caso di sezioni rettangolari il rapporto massimo tra i lati non deve superare 1,5
• avere una sezione interna con superficie almeno pari a quella riportata sulla scheda tecnica
• essere a servizio di un solo focolare.

Per canne fumarie non di nuova realizzazione o troppo grandi si consiglia l'intubaggio mediante tubi in acciaio inox di opportuno diametro e di idonea coibentazione.

- Valvola a farfalla

Si consiglia di inserire una valvola a farfalla (serranda) sul canale da fumo. La valvola deve essere facilmente manovrabile e la sua posizione deve potersi distinguere dall'esterno, dalla manopola di regolazione. La valvola deve rimanere fissa nella posizione predisposta e non deve potersi chiudere automaticamente.

- Comignolo

Caratteristiche fondamentali sono:

• sezione interna alla base uguale a quella della canna fumaria
• sezione di uscita non minore del doppio di quella della canna fumaria
• posizione in pieno vento, al di sopra del tetto ed al di fuori delle zone di reflusso.

NOTIZIE PER L'INSTALLAZIONE

• L'installazione della termostufa a legna deve essere eseguita a "Regola d'Arte" in conformità alle NORME DI SICUREZZA in vigore e soprattutto da personale competente e qualificato (L. 46/90).
• Vi consigliamo di leggere attentamente le presenti istruzioni e regole di comportamento generale che Vi permettano di utilizzare al meglio la termostufa a legna.
• Inoltre, a causa delle diverse caratteristiche di ogni installazione, si declina ogni tipo di responsabilità per guasti, rotture o mal funzionamento causati dal mancato rispetto delle seguenti istruzioni d'uso.

VERIFICA DI COMPATIBILITA' CON ALTRI DISPOSITIVI

Secondo la norma UNI 10683/05, la termostufa NON deve essere nello stesso ambiente in cui si trovano estrattori, apparecchi a gas di tipo B e comunque dispositivi che mettano il locale in depressione.

Attenzione: i ventilatori di estrazione (tipo cappe di cucina) se in funzione nello stesso ambiente o spazio in cui è installato l'apparecchio, possono causare problemi.

ATTENZIONE: La termostufa è un apparecchio concepito per funzionare unicamente a portello chiuso. La diffusione del calore avviene tramite irraggiamento e convezione, oltre che non la produzione di acqua calda.

DISTANZE DI SICUREZZA PER ANTINCENDIO

La temostufa deve essere installata nel rispetto delle seguenti condizioni di sicurezza:

• distanza minima sui lati di 80 cm dai materiali mediamente infiammabili
• distanza minima sul retro di 20 cm dai materiali mediamente infiammabili.
• davanti alla termostufa non possono essere collocati materiali facilmente infiammabili a meno di 80 cm
• se la termostufa è installata su un pavimento infiammabile deve essere interposta una lastra di materiale isolante al calore che sporga almeno 20 cm sui lati e 40 cm sul fronte.

Sulla termostuta ed a distanze inferiori a quelle di sicurezza non possono essere posizionati oggetti in materiale infiammabile.

In caso di collegamento con parete in legno o altro materiale infiammabile, è necessario coibentare il tubo di scarico fumi con fibra ceramica o altro materiale di pari caratteristiche.

ALLACCIAMENTO IDRAULICO: la termostufa non deve mai funzionare senza acqua nell'impianto, una sua eventuale accensione "a secco" la comprometterebbe.

L'allacciamento idraulico deve essere eseguito da personale qualificato che possa rilasciare dichiarazione di conformità secondo L.46/90.

Trattamento dell'acqua

Prevedere additivazione di sostanze antigelo, antincrostanti e anticorrosive. Nel caso l'acqua di riempimento e rabbocco abbia durezza superiore a 35°F, impiegare un addolcitore per ridurla. Fare riferimento alla norma UNI 8065-1989 (Trattamento dell'acqua negli impianti termici ad uso civile).

NOTA pratica

Per l'allacciamento della mandata, del ritorno e degli scarichi (vedi pagina 5) prevedere opportune soluzioni per facilitare, se necessario, un futuro spostamento della termostufa (ad esempio un primo tratto di tubi flessibili di almeno 0,5 m). Le termostufe KLIMA e WARM possono essere installate a due diverse tipologie di impianto:

- Impianto aperto (soluzione più abituale): con vaso d'espansione aperto.

- Impianto chiuso (possibile solo per Klima CS e Warm CS): con vaso d'espansione chiuso.

Installazione termostufa a vaso aperto:

Per installare le termostufe Klima e Warm a vaso aperto è necessario verificare che:

• Il vaso d'espansione sia posizionato ad un'altezza maggiore di 3 m dal punto più alto dell'ultimo termosifone o 2-3 metri sopra la termostufa se è impiegato uno scambiatore a piastre.
  • L'altezza del vaso espansione deve essere comunque tale da creare una pressione maggiore di quella prodotta dalla pompa (circolatore).
• Il tubo di sicurezza al vaso di espansione deve essere a sfogo libero senza rubinetti.
• Il tubo di carico deve essere libero senza rubinetti e curvature.
• Il tubo di carico non deve avere diametro inferiore a 18 mm.
• La pressione massima di esercizio non deve essere superiore a 1,5 bar.
  • La pressione di collaudo sia di 3 bar.
• Non riempire mai l'impianto direttamente con la pressione di rete in quanto questa potrebbe essere superiore a quella di collaudo della termostufa.

Il riempimento della termostufa e dell'impianto deve avvenire mediante il vaso di espansione aperto per naturale caduta dell'acqua, attraverso il tubo di carico (diametro non inferiore a 18 mm).

Collegare gli scarichi della valvola di scarico termico (VST) e di sicurezza (VS)

• E' obbligatorio inserire a monte del dispositivo e di tutto il circuito elettrico della termostufa un interruttorere differenziale di linea, inoltre è obbligatorio collegare a terra la pompa, la valvola e le parti metalliche della termostufa.

Il rispetto delle norme sulla messa a terra è determinante per la sicurezza delle persone.

- Durante questa fase aprire tutti gli sfiati dei radiatori in modo da evitare sacche d'aria nell'impianto che ostacolerebbero la circolazione dell'acqua.

Installazione termostufa a vaso chiuso:

Per poter installare le termostufe Klima CS e Warm CS a vaso chiuso è necessario che la termostufa abbia la serpentina di raffreddamento con la valvola di scarico termico.

• La pressione massima di esercizio non deve essere superiore a 1,5 bar.
• La pressione di collaudo è di 3 bar.
• Non riempire mai l'impianto direttamente con la pressione di rete in quanto questa potrebbe essere superiore a quella di collaudo della termostufa.
• Non accendere mai il fuoco nella termostufa (nemmeno per prova) se l'impianto non è riempito d'acqua; lo stesso potrebbe rovinarsi immediabilmente.
• Il collaudo di tenuta dell'impianto va eseguito a vaso di espansione aperto.
• Sul circuito acqua calda sanitaria è consigliabile installare una valvola di sicurezza da 6 bar per scaricare l'aumento di volume d'acqua contenuto nello scambiatore.
• Disporre tutti i componenti dell'impianto, (circolatore, scambiatore, valvole ecc.) in zone facilmente accessibili per la manutenzione ordinaria e straordinaria.
• L'Azienda risponde del corretto funzionamento solo in caso di conduzione nel rispetto della documentazione fornita con il prodotto.
• Valutare la necessità di un ulteriore vaso d'espansione nell'impianto.
  Per installare in modo più veloce e sicuro le termostufe, EDILKAMIN propone dei kit assemblati:
• 1-2-3-N3-N3 BIS-IDROKIT per installare Klima e Warm a vaso aperto.
• 5-6-IDROKIT per installare Klima CS e Warm CS a vaso chiuso.

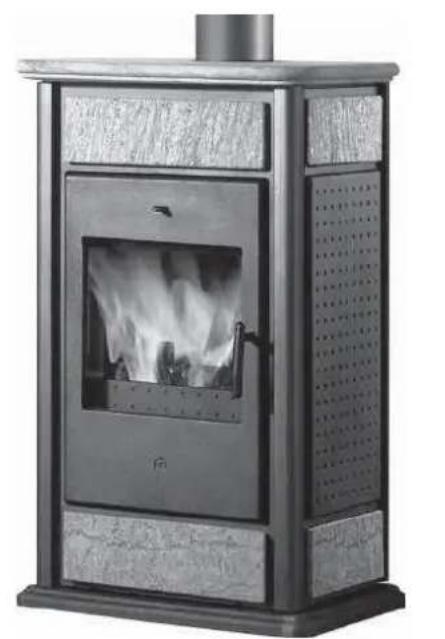

Montaggio rivestimento esterno per WARM/KLIMA BASE

Montaggio rivestimento esterno per WARM/KLIMA BASE

Posizionare i pannelli laterali (1), se non già pre montati, negli incastri dei profili in alluminio della struttura della stufa.

• avvitare i profili di metallo (5) alla corrispettiva piastrella laterale in ceramica (1) con le viti in dotazione.
• inserire profili+piastrella nei relativi alloggiamenti nei pannelli laterali della stufa infilandoli dall'alto (A) per poi bloccarli spingendolo verso il basso (B).
• avvitare i profili di metallo (4) alla corrispettiva piastrella frontale in ceramica (2) con le viti in dotazione.
• inserire profili+piastrella nei relativi alloggiamenti nel pannello frontale della stufa infilandoli dall'alto (A) per poi bloccarli spingendolo verso il basso (B).
• posizionare il top in ceramica (3) centrandolo rispetto al foro di uscita fumi

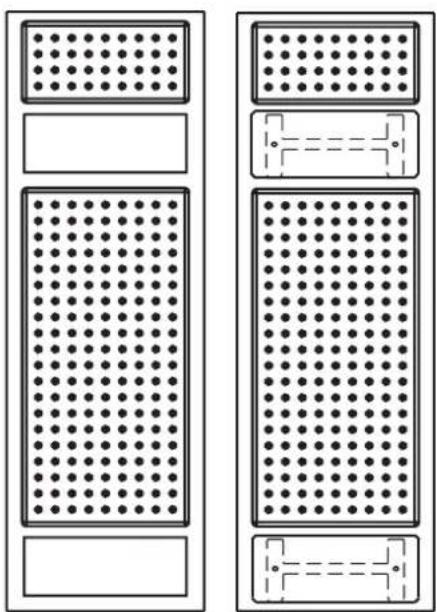

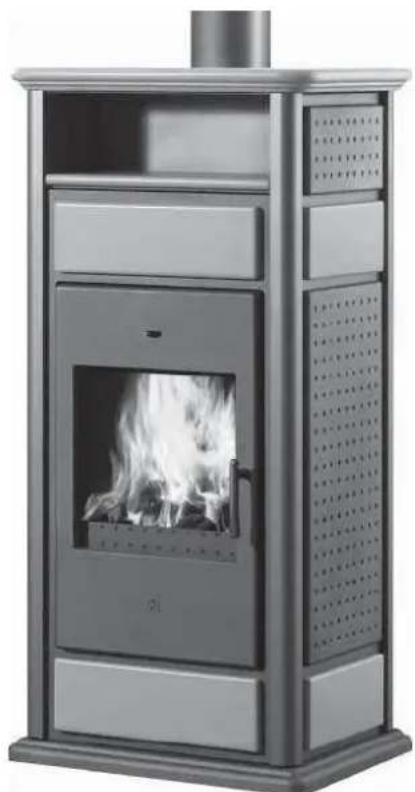

Montaggio rivestimento esterno per WARM /KLIMA SCALDAVIVANDE

• Procedere in ugual modo vedi particolare pannelli a lato (x e y).
• Dopo aver posizionato il top (3) posizionare la piastra in ceramica dello scaldavivande (6).

Estrarre dall' imballo le ceramiche e verificare il contenuto.

• 4 elementi laterali (1)
• 2 elementi anteriore (2)
• 1 top (3)

Estrarre dall' imballo le ceramiche e verificare il contenuto.

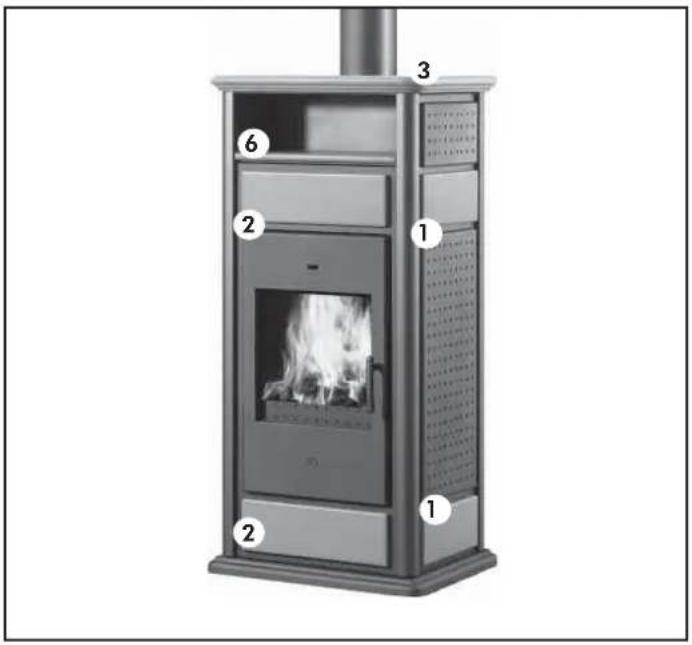

Per WARM / KLIMA con scaldavivande:

• 4 elementi laterali (1)
• 2 elementi anteriori (2)
• 1 top (3)
• 1 piastra scaldavivande (6)

53 54 55 56 19 57 57

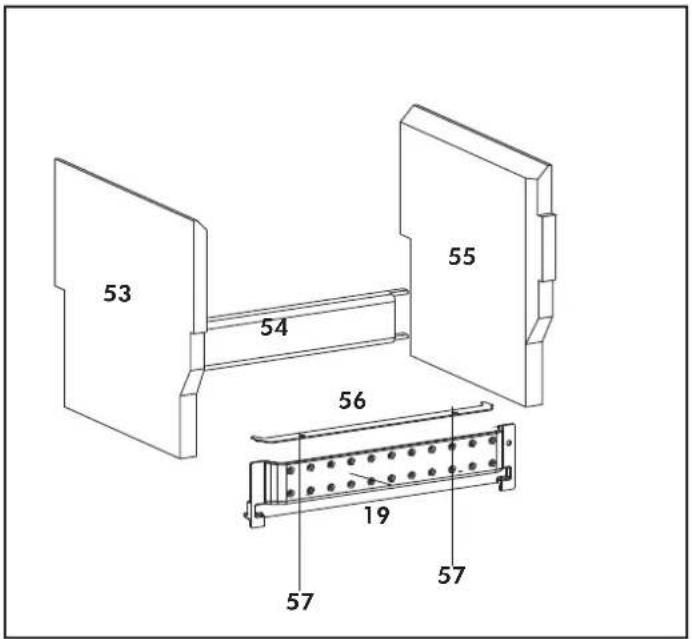

SET FOCOLARE SCAMOLEX (cod. 624670)

• 1 fianco sinistro focolare scamolex (53)
• 1 ferma focolare posteriore in ghisa (54)
• 1 fianco destro focolare scamolex (55)
• 1 staffa fissaggio scamolex (56)
• 2 viti autofilettanti M 4,2x9 (57)
• 1 frontalino paralegna (19)

SEQUENZA MONTAGGIO:

• Inserire il ferma focolare posteriore (54) appoggiandolo al fondo del focolare sul piano fuoco.
• Inserire i due fianchi dx/sx (53-55).
• Avvitare con viti in dotazione (57) la staffa fis- saggio (56) al frontalino paracenere (19).
• Quindi inserire il paracenere (19) nella sua posizione originaria.

- Prima dell'accensione è importante assicurarsi che nella termostufa e nel resto dell'impianto sia presente acqua.

- L'Azienda risponde del corretto funzionamento solo in caso di conduzione nel rispetto della presente documentazione fornita con il prodotto.

Eventuali odori sgradevoli o fumi sono causati dall'evaporazione o dall'essiccamento di alcuni materiali utilizzati nella fabbricazione.

Tale fenomeno tenderà a protrarsi per qualche giorno fino a svanire.

N.B.: per accendere il fuoco non usare mai alcool, benzina, kerosene o altri combustibili liquidi. Tenere gli stessi lontano dal fuoco. Non usare zollette accendi fuoco derivate dal petrolio o di origine chimica: possono arrecare gravi danni alle pareti del focolare. Utilizzare esclusivamente zollette accendi fuoco di tipo ecologico. Cariche eccessive (oltre ai kg indicati nella tabella pag. 5) o fiamme troppo intense possono pregiudicare il vano focolare.

Consigli pratici

- una combustione incompleta provoca eccessive incrostazioni sullo scambiatore. Per evitarlo è necessario:

- bruciare legna secca - assicurarsi che il focolare contenga un buon letto di brace, prima di aggiungere altra legna

- accompagnare i ceppi di grande diametro ad altri di diametro minore.

- assicurarsi che almeno un termosifone sia sempre aperto.

- assicurarsi che sia attivato l'interruttore della pompa

- caricare la termostufa con un carico di legna secca di pezzatura medio-fine ed accendere il fuoco

- attendere qualche minuto fino a che si è ottenuta una sufficiente combustione

- regolare la combustione mediante il termoregolatore a termostato

- Si consiglia di tenere chiusi i radiatori del locale dove è installata la termostufa in quanto è sufficiente il calore irraggiato dalla bocca dello stesso.

Combustibile e potere calirifico

La combustione è stata ottimizzata dal punto di vista tecnico, sia per quanto riguarda la concezione del focolare e della relativa alimentazione d'aria, sia per quanto concerne le emissioni. Quale combustibile, utilizzate unicamente legna naturale e stagionata, oppure bricchette di legno.

La legna umida, fresca di taglio o immagazzinata in modo inadeguato presenta un alto contenuto d'acqua, pertanto brucia male, fa fumo e produce poco calore.

Utilizzate solo legna da ardere con stagionatura minima di due anni in ambiente aerato e asciutto. In tal caso il contenuto d'acqua risulterà inferiore al 20% del peso. In questo modo risparmerete in termini di materiale combustibile, in quanto la legna stagionata ha un potere calorifico decisamente superiore.

Un kg di legna umida (a seconda del tipo) produce tra 2000 e 2500 kcal/kg mentre un kg di legna secca (dello stesso tipo) dopo 2 anni di stagionatura produce tra le 3500 e le 4000 kcal/kg.

Per "aggiungere legna" si consiglia di utilizzare un quanto protettivo, per evitare accidentali contatti con parti calde.

Aprite lo sportello lentamente. In questo modo si eviterà la formazione di vortici che possono causare la fuoriuscita di fumi.

Quand'è il momento di aggiungere legna? Quando il combustibile si è consumato quasi al punto di brace.

Durante la combustione

Nel caso che la temperatura dell'acqua superi i 90°C a causa di un'eccessivo carico di legna, entra in funzione la valvola di scarico termico e scatta la suoneria di allarme.

In questa eventualità occorre procedere come segue:

- Attendere che la temperatura si sia abbassata sotto gli 80°C, verificando i valori sul regolatore elettronico

- Per le termostufe che alimentano anche impianti di acqua calda sanitaria si può aprire il rubinetto dell'acqua calda per accelerare il processo di raffreddamento.

Pulizia del vetro

Il vetro va pulito a freddo con un panno e l'apposito prodotto Glasskamin. Non pulire durante il funzionamento della termostufa.

Pulizia della canna fumaria

Secondo le disposizione di legge dei diversi paesi, è necessario prevedere la pulizia della canna fumaria da parte di personale qualificato.

La pulizia va eseguita prima del periodo di utilizzo della termostufa e ogni qualvolta si noti che all'interno della canna fumaria si sia formato uno strato di fuliggine e catramina, sostanza facilmente infiammabile.

Le incrostazioni, quando raggiungono uno spessore di 5 - 6 mm, in presenza di elevate temperature e di scintille, possono incendiarsi con conseguenze facilmente immaginabili sia per la canna fumaria che per l'abitazione. Si consiglia pertanto di effettuare la pulizia almeno una volta all'anno o comunque ogni volta che risulti necessario.

Manutenzione

La mancata manutenzione implica la decadenza della garanzia.

Se vi è un uso molto frequente della termostufa, si consiglia la pulizia del canale da fumo con cadenza inferiore ad 1 anno.

Per la modalità di manutenzione della canna fumaria, tenere in considerazione anche UNI 10847/2000 impianti fumari singoli per generatori alimentati con combustibili liquidi e solidi: Manutenzione e controllo.

FAQ

Le risposte sono qui riportate in forma sintetica, ma si ritrovano in modo piu' esaustivo nelle informazioni del presente documento.

1) Cosa devo predisporre per poter installare KLIMA e WARM?

Predisposizione di canna fumaria di almeno 150 mm diametro.

Presa aria nel locale di installazione di almeno 200 cm².

Attacco mandata e ritorno al collettore.

Scarico in fognatura per valvola di scarico termico (nella versione con serpentina)

2) Posso far funzionare la termostufa non collegata all'impianto idro-termo sanitario?

NO. Un uso senza acqua compromette la termostufa.

3) Posso collegare mandata e ritorno della termostufa direttamente a un terminale di impianto (termosifone)?

NO, come per ogni altra caldaia, è necessario collegarsi al collettore da dove poi l'acqua viene distribuita ai terminali di impianto.

4) Le stufe KLIMA e WARM forniscono anche acqua calda sanitaria?

E possibile produrre acqua calda sanitaria utilizzando il ns kit 1-3-N3 e kit N3 BIS, (per installazioni a vaso aperto) kit 6 (per installazione a vaso chiuso), oppure utilizzando uno dei nostri bollitori (vedere schemi idraulici). Tale impiego diminuisce la potenza ceduta ai termosifoni.

5) E' necessaria una presa di aria nel locale?

Sì, per un ripristino di aria nel locale è necessario prevedere una presa d'aria esterna nel locale di almeno 200 cm².

CHECK LIST

Da integrare con la lettura completa della scheda tecnica

Posa e installazione

- Installazione effettuata da CAT abilitato che ha rilasciato la garanzia e il libretto di manutenzione

•Aerazione nel locale

• Il canale da fumo non presenta:

• curve a 90°

- tratti in orizzontale

- i tubi di scarico fumi sono in materiale idoneo (consigliato acciaio inox)

- nell'attraversamento di eventuali materiali infiammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi

- l'impianto idraulico è stato dichiarato conforme L. 46/90 da tecnico abilitato.

- Il volume riscaldabile è stato opportunamente valutato considerando l'efficienza dei terminali di impianto, e le condizioni degli isolamenti dell'edificio.

Uso

- La legna utilizzata è di buona qualità e non umida

- I tubi di scambio e le parti interne del focolare sono puliti

- La pressione (letta sul manometro) è di circa 1-1.5 bar

RICORDARSI di NON

ASPIRARE MAI LA CENERE CALDA

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOSTUFA CON PRODUZIONE DI ACQUA CALDA SANITARIA

CON UTILIZZO DI

KIT 1

ACS: Acqua Calda Sanitario

AF: Acqua Fredda

EV: Elettrovalvola a 3 vie

F: Flussostato

MI: Mandata Impianto

NA: Normalmente Aperta

NC: Normalmente chiusa

P: Pompa (circolatore)

RA: Radiatori

RE: Regolatore Elettronico

RI: Ritorno Impianto

S: Scarico

Sc 20: Scambiatore 20 piastre

ST: Sonda di Temperatura

TM: Termostufa

V: Valvola

VE: Vaso di Espansione Aperto

VSP: Valvola di sicurezza a pressione 1,5 bar

VST: Valvola di scarico termico

Ja: Jolly sfiato automatico

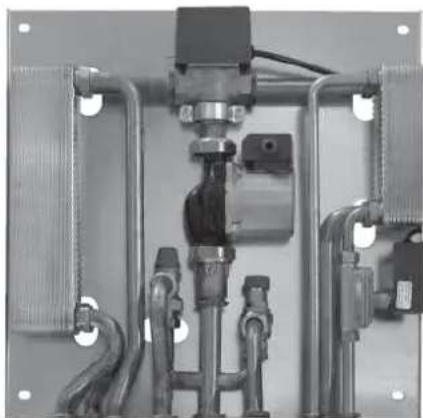

Il Kit 1 è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

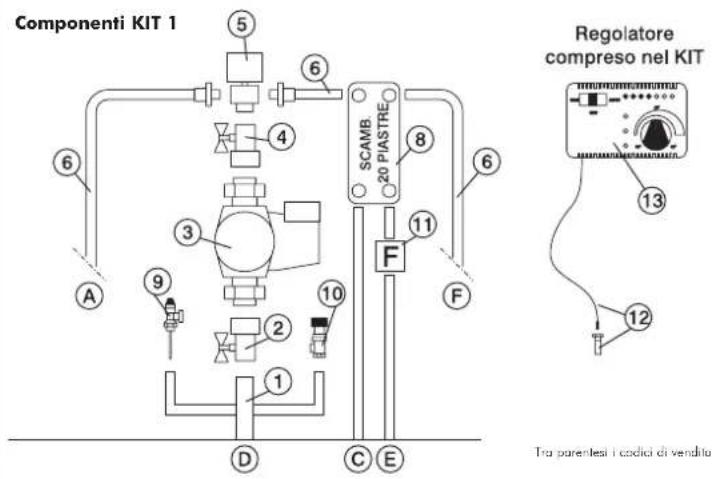

Componenti KIT 1 SCAMB 20 PIASTRE Regolatore compreso nel KIT 13 12 Tra parentesi i codici di vendita

1 Collettore in ottone 1" M-F

2 Valvola a sfera do 1"

3 Circolatore con attacchi da 1" ½(219660)

4 Valvola di non ritorno 1" (261910)

5 Elettrovalvola a 3 vie 1° M-F (143330)

7 Scambiatore 30 piastre per scambio

con circuito della caldaia a gas (216620)

8 Scambiatore 20 piastre per produzione di acqua calda sanitaria (205270)

Valvola di scarico termico da 3/4' (72940)

Valvola di sicurezza 1,5 bar da 3/4" (143260)

Flussostato (220830)

Pozzetto per termometro 1/2" + sonda(175960)

Regolatore Elettronico (220780)

Mandata all'impianto 3/2"

Ritorno dall'impianto 3/4

Ritorno alla termostuta 3/4

D Mandata della termostufa 1"

Acqua fredda sanitaria 1/2"

Acqua calda sanitaria 1/2"

F

Collegamenti elettrici

Fusibile Visualizzazione Regolazione valvola 20-80°C OFF ON Attenzione Disilivazione a latrime acustico Regolazione Circolatore 20-80°C Alimentazione 230Vac Circolatore Flussostato Attenzione: collegare il con- tatto normalmente chiuso Valvola a 3 vie

AZIONI SUL SELETTORE

Selettore OFF Tutto spento

Selettore MAN Circolatore forzato

Valvola impostata

Selettore AUTO Circolatore impostato

Valvola impostata

Selezione allarme In posizione OFF escluso

la segnalazione acustica

MI: Mandata Impianto

P: Pompa (circolatore)

RA: Radiatori

RE: Regolatore Elettronico

RI: Ritorno Impianto

S: Scorico

Ja: Jolly sfiato automatico

Sc 30: Scambiatore 30 piostre

ST: Sonda di Temperatura

TM: Termostufa

V: Valvola

VE: Vaso di Espansione Aperlo

VR: Valvola di non ritorno

VSP: Valvola di sicurezza o pressione 1,5 bar

VST: Valvola di scarico termico

Il Kit 2 è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

Componenti KIT 2

SCAMBIATORE 30 PIASTRE ⑥ ⑦ ④ ③ ⑨ ② ⑩ ① ⑥ A B C D

Regolatore
compreso nel KIT

13 12

Tra parentesi i cadici di vendita

1 Collettore in ottone 1" M-F

2 Valvola a sfera do 1"

3 Circolatore con attacchi da 1" ½(219660)

4 Valvola di non ritorno 1' (261910)

5 Elettrovalvola a 3 vie 1° M-F (143330)

7 Scambiatore 30 piastre per scambio

con circuito della caldaia a gas (216620)

8 Scambiatore 20 piastre per produzione di acqua calda sanitaria (205270)

Valvola di scarico termico da 3/4" (72940)

Valvola di sicurezza 1,5 bar da 3/4" (143260)

Flussostato (220830)

Pozzetto per termometro 1/2" + sonda(175960)

Regolatore Elettronico (220780)

Mandata all'impianto 3/4"

Ritorno dall'impianto 3/4

Ritorno alla termostufa 3/1

Mandata della termostufa 1"

Acqua fredda sanitaria ½"

Acqua caldo sanitaria 1/2"

F

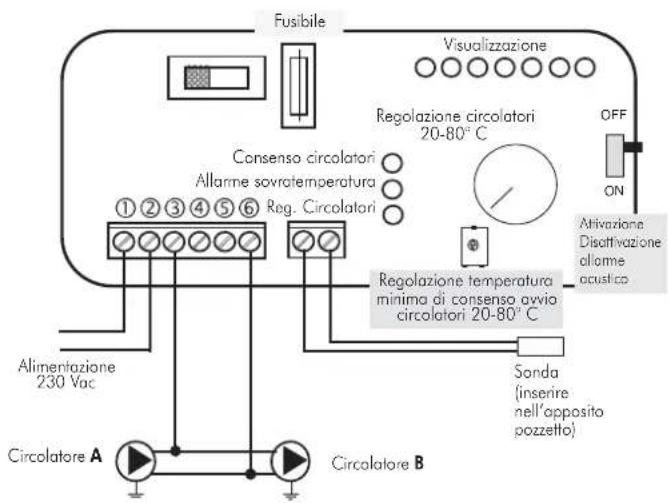

Collegamenti elettrici

Fusibile Visualizzazione Regolazione circolatori 20-80°C Consenso circolatori Allarme sovratemperatura Reg. Circolatori ①②③④⑤⑥ Alimentazione 230 Vac Regolazione temperatura minima di consenso ovvio circolatori 20-80°C Sonda (inserire nell'apposito pozzetto) Circolatore A Circolatore B OFF ON Attivazione Disattivazione allarme acustico

AZIONI SUL SELETTORE

Selettore OFF Tutto spento

Selettore MAN Circolatore forzato

Valvola impostata

Selettore AUTO Circolatore impostato

Valvola impostata

Selezione allarme In posizione OFF escluso

la segnalazione acustica

EV: Elettrovalvola a 3 vie

F: Flussostato

MI: Mandata Impianto

NA: Normalmente Aperta

NC: Normalmente chiusa

P: Pompa (circolatore)

RA: Radiatori

RE: Regolatore Elettronico

RI: Rilorno Impianto

S: Scarico

Sc 20:Scambiatore 20 piastre

Sc 30:Scambiatore 30 piastre

V: Valvola

VE: Vaso di Espansione Aperto

VR: Valvola di non ritorno

VSP: Valvola di sicurezza a pressione 1,5 bar

VST: Valvola di scarico termico

Ja: Jolly stato automatico

Il Kit 3 è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

Componenti KIT 3 SCAMBIATORE 30 PIASTRE SCAMB 20 PIASTRE Regolatore compreso nel KIT 13 12 Tro parentesti i codici di vendita

1 Collettore in ottone 1" M-F

2 Valvola a sfera do 1"

3 Circolatore con attacchi da 1" ½(219660)

4 Valvola di non ritorno 1" (261910)

5 Elettrovalvola a 3 vie 1" M-F (143330)

7 Scambiatore 30 piastre per scambio

con circuito della caldaia a gas (216620)

8 Scambiatore 20 piastre per produzione di acqua calda sanitaria (205270)

Valvola di scarico termico da 3/4" (72940)

Valvola di sicurezza 1,5 bar da 3/4" (143260)

Flussostato (220830)

Pozzetto per termometro 1/2" + sonda(175960)

Regolatore Elettronico (220780)

Mandata all'impianto 3/4"

Ritorno dall'impianto 3/4

Ritorno alla termostufa 3/4

Mandata della termostufo 1"

Acqua fredda sanitaria 1/2"

Acqua colda sanitaria 1/2"

F

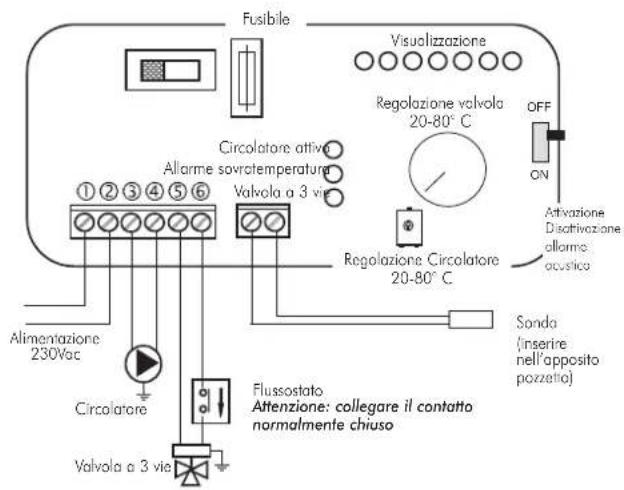

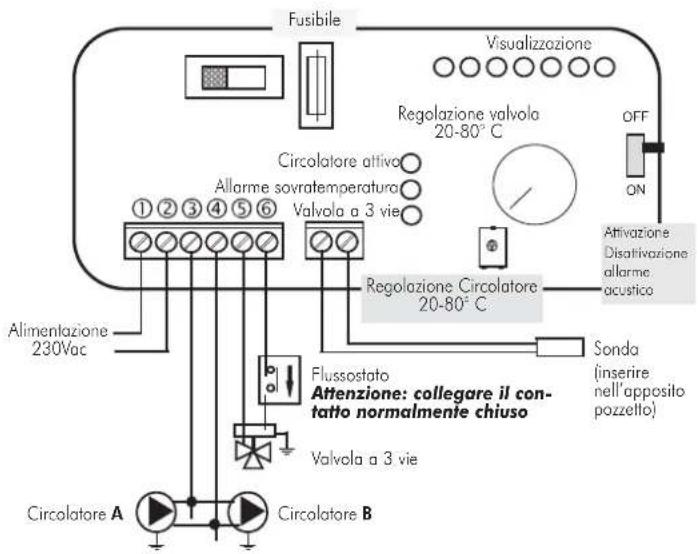

Collegamenti elettrici

Fusibile Visualizzazione Regolazione valvola 20-80°C OFF ON Ativazione Disativazione allarme acustico Alimentazione 230Vac ①②③④⑤⑥ Allarme sovratemperatura Valvola a 3 vie Regolazione Circolatore 20-80°C Sonda (inserire nell'apposito pozzetto) Flussostato Attenzione: collegare il con- tatto normalmente chiuso Valvola a 3 vie Circolatore A Circolatore B

AZIONI SUL SELETTORE

Selettore OFF Tutto spento

Selettore MAN Circolatore forzato

Valvola impostata

Selettore AUTO Circolatore impostato

Valvola impostata

Selezione allarme In posizione OFF esclusa

la segnalazione acustica

ACS: Acqua calda sanitaria

AF: Acqua Fredda

CA: Caldaia murale

F: Flussostato

INT: Interruttore generale

MI: Mandata Impianto

PR: Pompa (circolatore)

P1: Pompa circuito primario

Ja: Jolly sfiato aria

RA: Radiatori

RE: Regolatore Elettronico

RI: Ritorno Impianto

S: Scarico

Sc : Scambiatore piastre

ST: Sonda di Temperatura

TCN: Termostato a contatto

V: Valvola di intercettazione

VE: Vaso di Espansione

VR: Valvola ritegno

Il Kit N3 è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

Componenti KIT N3

1 Mandata al circuito di riscaldamento G 3/4"

2 Mandata da termocaminetto G 3/4"

3 Ritorno al termocaminetto G 3/4"

4 Ritorno da circuito impianto di riscaldamento G 3/4"

5 Ingresso acqua fredda sanitaria G 1/2"

6 Mandata acqua calda agli impianti sanitari D 1/2"

7 Valvola di sicurezza combinata temperatura e pressione

8 Flussostato

9 Jolly sfiato aria G 3/8"

10 Circolatore circuito termocaminetto

11 Scambiatore a piastre a 3 vie

12 Valvola di intercettazione G 1"

13 Regolatore elettronico con cablaggio

14 Apposita asola per passaggio passocavi

15 Cavo di alimentazione

16 Cavi per circolatore impianto riscaldamento (fose, neutro, terra)

17 Sonda temperatura

18 Circuito termostato ambiente

Collegamenti elettrici

SET CONSENSO SANTIARIO-RISCALAMENTO 40-80°C SET CONSENSO CIRCULATORE PRIMARIO 36-40°C CONSENSO ALLARME 9.0 40 80 P2 - CV 35 30 40 P1 PUMP1 PUMP2 F N RETE 230Vac 50Hz +/-10Hz TA SA FL TERMOSTATO AMOUNTE (CTA) SONZA MANGATA SENSORE DI FLUSSO CLOSE CUM OPEN CIRCULATORE PRIMARIO CV PRECENZA SANITARIO CIRCULATORE RISCALAMENTO

P2 Pompa (circolatore)

P1 Pompa circuito primario

RE Regolatore elettronico

TA Termostato ambiente

VE Vaso d'espansione

Ja Jolly sfiato aria

V Valvola di intercettazione

VR Valvola ritegno

ST Sonda di temperatura

F Flussostato

Sc Scambiatore di calore a piastre

EV Elettrovalvola a 3 vie

RI Ritorno impianto di riscaldamento

RA Radiatori

MI Mandata impianto di riscaldamento

AF Acqua fredda

ACS Acqua calda sanitaria

S Scarico

INT Interruttore generale

TCN Termostato a contatto

Il Kit N3 BIS è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

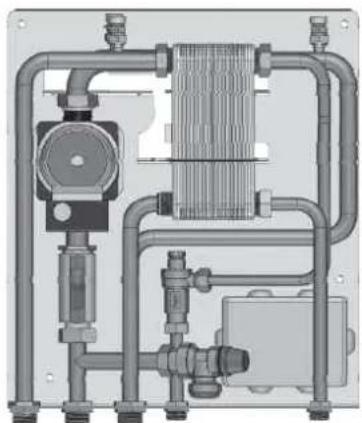

Componenti KIT N3 BIS

1 Mandata al circuito impianto di riscaldamento G 3/4"
2 Mandata da termostufa G 3/4"
3 Ritorno al termostuta G 3/4"
4 Ritorno da circuito impianto di riscaldamento G 3/4"
5 Ingresso acqua fredda sanitaria G 1/2"
6 Mandata acqua calda agli impianti sanitari G 1/2"
7 Immissione acqua calda sanitaria G 1/2" dalla caldaia abbinata
8 Valvola di sicurezza combinata temperatura e pressione (90°C - 3 bar)
9 Flussostato
10 Elettrovalvola deviatrice a 3 vie
11 Jolly sfiato aria G 3/8"
12 Circolatore circuito termostufa
13 Circolatore circuito impianto di riscaldamento
14 Valvola di intercettazione G 1"
15 Scambiatore a piastre a 3 vie G 3/4"
16 Regolatore elettronico con cablaggio
17 Aposita asola per fissaggio passacavi
18 Cavo alimentazione
19 Sonda temperatura
20 Circuito termostato ambiente

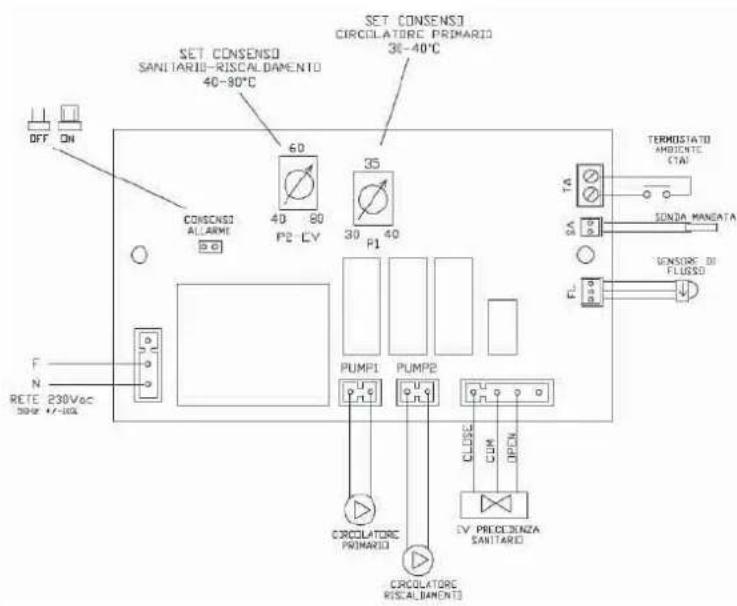

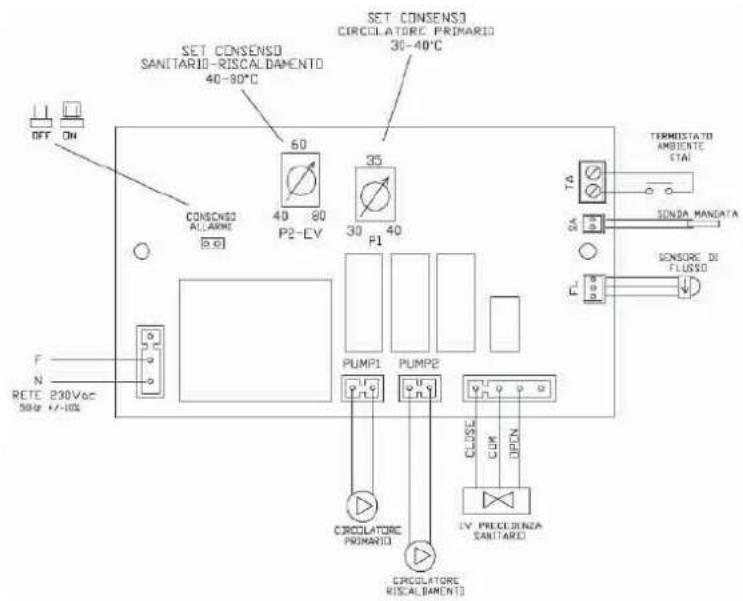

Collegamenti elettrici

SET CONSENSO SANITARIO-RISCAL DAMENTO 40-90°C SET CONSENSO CIRCULATORE PRIMARIO 30-40°C CONSENSO ALARMIC 60 P2-EV 35 P1 TAR TA SONDA MANDATA FL SENSORE DI FLUSSO F N RETE 230Vcc 50Hz 17-18% CIRCULATORE PRIMARIO CLOSE COM OPEN LV PRECENZA SANITARIO CIRCULATORE ISCAL DAMENTO

AL: Alimentazione rete idrica

C: Carico/Reintegro

CE: Centralina elettronica

EV: Elettrovalvola a 3 vie

NA: Normalmente Aperta

NC: Normalmente Chiusa

GR: Riduttore di pressione

Ja: Jolly di sfiato automatico

Jm: Jolly di sfiato manuale

MI: Mandata Impianto

MT: Miscelatore termostatico

P: Pompa (circolatore)

RA: Radiatori

RI: Ritorno Impianto

S: Scarico

SC30: Scambiatore a 30 piastre

ST: Sonda Temperatura

TC: Termostato a contatto

TM: Termostufa

V: Valvola a sfera

Vea: Vaso espansione aperlo

Vec: Vaso espansione chiuso

VR: Valvola di non ritorno

VSPT: Valvola di sicurezza press temp

VCA: Caldaia

IDROKIT è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

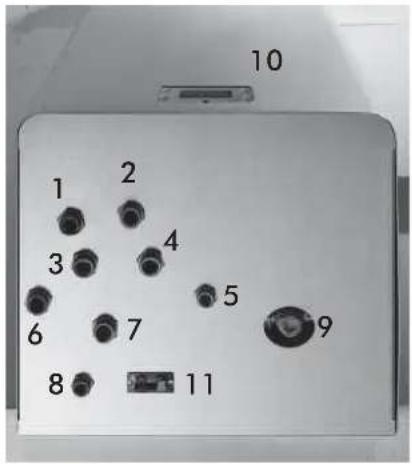

10 1 2 3 4 5 6 7 8 9 11

1 ritorno riscaldamento

2 acqua calda sanitaria caldaia a gas

3 mandata termostufa

4 scarico

5 acqua calda sanitaria

6 ritorno termostufa

7 mandata riscaldamento

8 rete idrica

9 regolazione miscelatore termostatico

10 pannello sinottico

11 presa ausiliaria per termostato ambiente

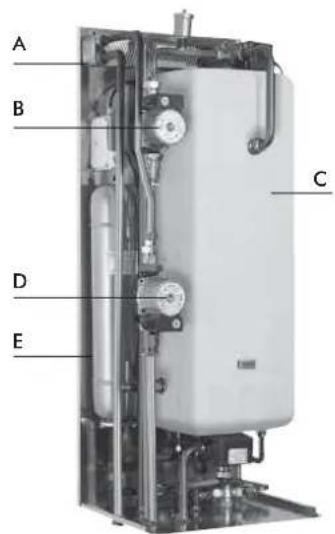

cm 115 cm 44 cm 45 F

A B C D E

A scambiatore 30 piastre
B circolatore primario (nella versione a legna)
C bollitore 50 litri
D circolatore impianto riscaldamento
E vaso di espansione chiuso
F Rivestimento per installazione a vista

IDROKIT

cod. 601740

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOSTUFA SOLO RISCALDAMENTO

CON UTILIZZO DI

KIT 5

particolare allaccio valvola di sicurezza MAX 150cm KIT 5 RETE 230 Vac 50 Hz VEc Jx EV Jx NC VA VR P VH ST Max Jx AL VST TS SC 30 CA AF MI RA RI T ACS NOTA BENE: allacci indispensabili per la sicurezza

AL: Alimentazione rete idrica

C: Carico/Reintegro

EV: Elettrovalvola a 3 vie

NA: Normalmente Aperta

NC: Normalmente Chiusa

GR: Gruppo riempimento

Ja: Jolly di sfiato automatico

Jm: Jolly di sfiato manuale

MAN:Manometro

MI: Mandata Impianto

P: Pompa (circolatore)

RA: Radiatori

RE: Regolatore Elettronico

RI: Ritomo Impianto

S: Scarico

ST: Sonda Temperatura

V: Valvola a sfera

Vec: Vaso espansione chiuso

VR: Valvola di non ritorno

VSP: Valvola di sicurezza a pressione

VST: Valvola di scarico termico

Il Kit 5 è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.

Componenti KIT 5

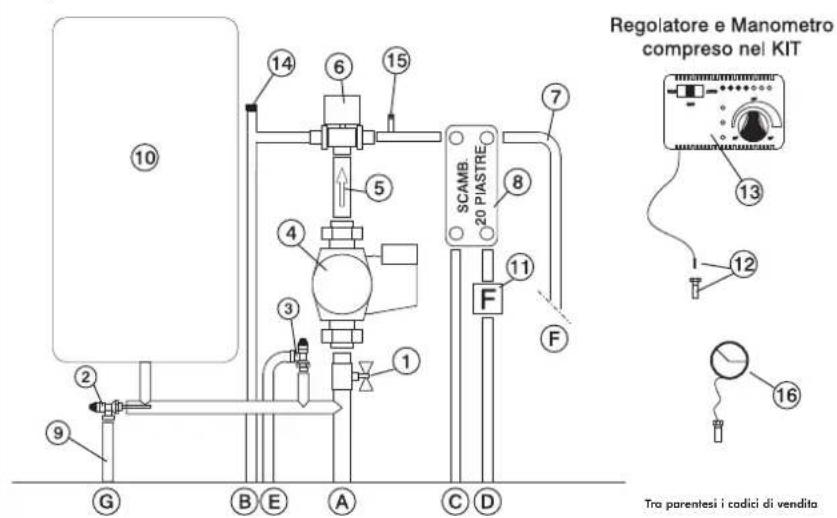

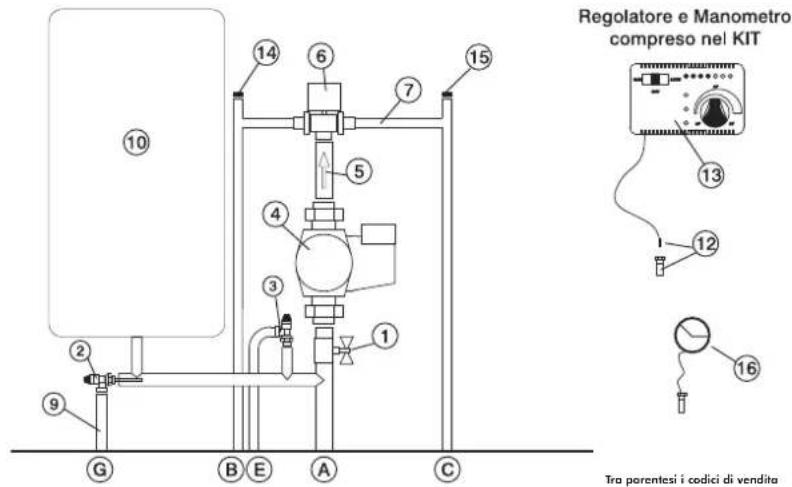

Regolatore e Manometro compreso nel KIT 10 6 7 15 4 5 3 1 2 9 G B E A C 13 12 16 Tra parentesi i codici di vendita

1 Valvola a sfera da 1"
2 Valvola di scarico termico (72940)
3 Valvola di sovrapressione (284220)
4 Circolatore (219660)
5 Raccorderia con valvola non ritomo 1" (284180)
6 Elettrovalvola 3 vie ^3/4 M (283690)
7 Raccorderia
9 Tronchetto scarico valv. sovratemperatura
10 Vaso d'espansione chiuso (283680)
12 Pozzetto per termometro 1/2" + sonda (175960)
13 Regolatore Elettronico (220780)
14 Jolli di sfiato automatico 3/8" (284150)
15 Jolli di sfiato manuale 1/4" (284170)
16 Manometro (269590)

A Mandata dalla termostufa
B Mandata all'impianto
c Ritorno alla termostuta
E Scarico valvola sovrapressione
G Scarico valvola sovratemperatura

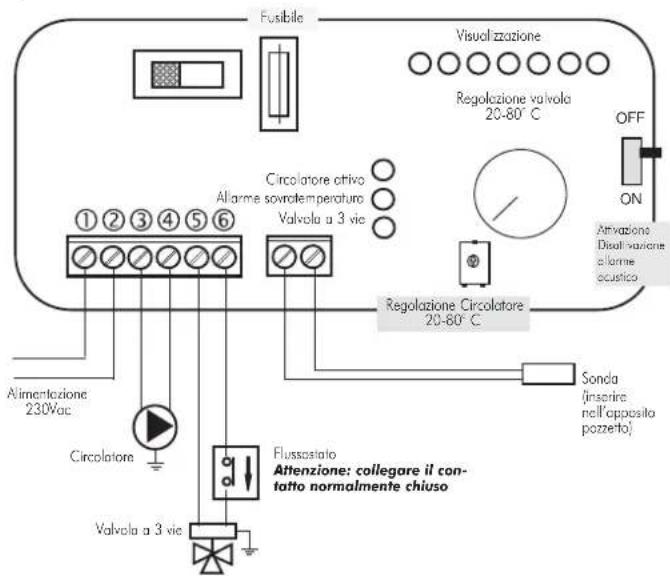

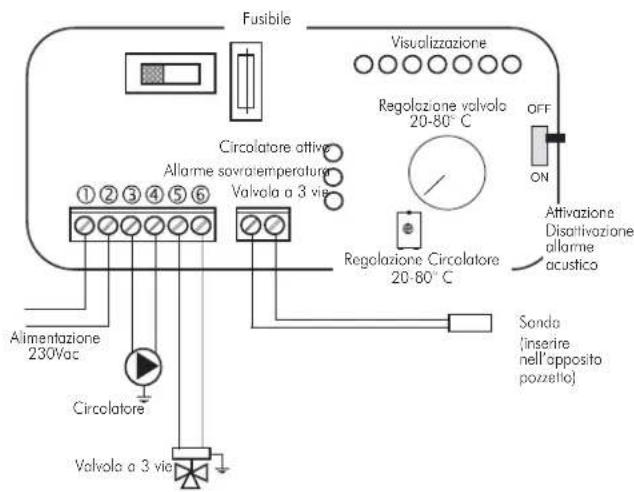

Collegamenti elettrici

Fusibile Visualizzazione Regolazione volvolo 20-80°C OFF ON Attivazione Disattivazione allarme acustico Alimentazione 230Vac Circolatore Allarme sovrai emperatura Valvola a 3 vie Regolazione Circolatore 20-80°C Sonda (insertre nell'opposito pozzetto) Circolatore Valvola a 3 vie

AZIONI SUL SELETTORE

Selettore OFF Tutto spento

Selettore MAN Circolatore forzato

Valvola impostata

Selettore AUTO Circolatore impostato

Valvola impostata

Selezione allarme In posizione OFF esclusa

la segnalazione acustica

AL: Alimentazione rete idrica

C: Carico/Reintegro

EV: Elettrovalvola a 3 vie

NA: Normalmente Aperto

NC: Normalmente Chiusa

F: Flussostato

GR: Gruppo riempimento

Ja: Jolly di sfiato automatico

Jm: Jolly di sfiato manuale

MAN: Manometro

MI: Mandata Impianto

P: Pompa (circolatore)

RA: Radiatori

RE: Regolatore Elettronico

RI: Ritorno Impianto

S: Scarico

SC: Scambiatore a piastre

ST: Sonda Temperatura

V: Valvola a sfera

Vec: Vaso espansione chiuso

VR: Valvola di non ritorno

VSP: Valvola di sicurezza a pressione

VST: Valvola di scarico termico

Il Kit 6 è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.
NB: le apparecchiature comprese nel kit devono essere opportunamente protette dall'irraggiamento termico della termostufa, mediante l'utilizzo di materassini isolanti.
Componenti KIT 6

Regolatore e Manometro compreso nel KIT SCAMB. 20 PIASTRE 14 6 15 7 8 5 4 3 1 F 11 F 12 16 9 G B E A C D Tra parentesi i codici di vendita

1 Valvola a sfera do 1"
2 Valvola do scarico termico (72940)
3 Valvola di sovrapressione (284220)
4 Circolatore (219660)
5 Raccorderia con valvola non ritorno 1" (284180)
6 Elettrovalvola 3 vie 34 " M (283690)
7 Raccorderia
8 Scambiatore 20 piastre per produzione di acqua calda sanitario (284300)
9 Tronchetto scarico valvola soyratemperatura
10 Vaso d'espansione chiuso (283680)
11 Flussostato (220830)
12 Pozzetto per termometro 1/2" + sonda (175960)
13 Regolatore elettronico (220780)
14 Jolli di sfiato automatico 3/8" (284150)
15 Jolli di sfiato manuale ¼" (284170)
16 Manometro (269590)
A Mandata alla termostufa
B Mandata all'impianto
C Ritorno alla termostufa
D Acqua fredda sanitaria
E Scarico valvola soyrapressione
F Acqua colda sanitaria
G Scarico valvola sovratemperatura

Collegamenti elettrici

Fusibile Visualizzazione Regolazione valvola 20-80°C OFF ON Attivazione Disattivazione allarme acoustica Regolazione Circolatore 20-80°C Alimentazione 230Vac Flussostato: Attenzione: collegare il contatto normalmente chiuso Valvola a 3 vie

AZIONI SUL SELETTORE

Selettore OFF Tutto spento

Selettore MAN Circolatore forzato

Valvola impostata

Selettore AUTO Circolatore impostato

Valvola impostata

Selezione allarme In posizione OFF esclusa

la segnalazione acustica

regolatore elettronico

AVVERTENZE IMPORTANTI PER L'INSTALLAZIONE

Gli allacciamenti, la messa in servizio e la verifica del buon funzionamento, devono essere eseguite da personale qualificato, in grado di effettuare i collegamenti secondo le leggi vigenti ed in particolare secondo la Legge 46/90, nonché nel pieno rispetto delle presenti istruzioni.

Il rispetto delle norme sulla messa a terra è determinante per la sicurezza delle persone.

E' obbligatorio inserire a monte del dispositivo e di tutto il circuito elettrico del termostufa un interruttore differenziale di linea, inoltre è obbligatorio collegare a terra la pompa, la valvola e le parti metalliche del termostufa.

S MAN OFF AUTO 30 40 50 60 70 80 90 50° SP SS >90°C SV 20° 80°C CE RiC R ST AA

LEGENDA

AA interruttore allarme acustico

R reg. apertura valvola 3 vie (KIT 1 - 3 - 5 - 6)

R reg. funzionamento circolatori (KIT2)

RIC regolazione interna pompa

S selettore MAN-OFF-AUTO

SP spia pompa

SS spia sovratemperatura

ST scala temperatura

SV spia valvole 3 vie (KIT 1 - 3 - 5 - 6)

SV reg. circolatori (KIT 2)

fig. M

Dati tecnici
Alimentazione (+15 - 10%) Vac 230
Grado di protezione IP 40
Temperatura min/max ambiente °C 0÷+50
Lunghezza sonda m 1,2
Termometro °C 30÷90
Portata contatti circolatore, massima W 400
Portata contatti valvola tre vie, massima W	250
Fusibile mA	500

Il regolatore elettronico di controllo permette di monitorare le condizioni di funzionamento ed è dotato di:

• selettore MAN-OFF-AUTO (S)
• scala temperatura (ST)
• allarme acustico (AA)
• reg. apertura valvola 3 vie (R) (KIT1-3)
• reg. funzionamento circolatori (R) (KIT2)
• regolazione interna pompa (RIC)
• spia valvola a 3 vie (SV) (KIT1-KIT3)
• spia reg.circolatori (SV) (KIT2)
• spia sovratemperatura (SS)
• spia pompa (SP)

Funzionamento

- Dispositivo di controllo:

• Termometro

- Dispositivo di protezione

(sistema allarme acustico):

• Allarme acustico (AA)

- Allarme sovratemperatura (SS)

Tale sistema interviene quando la temperatura dell'acqua supera il valore di 90°C ed avverte l'utilizzatore di sospendere l'alimentazione di combustibile.

Il funzionamento dell'allarme acustico può essere escluso agendo sull'interruttore (AA); rimane comunque attiva la funzione di allarme data dalla spia di sovratemperatura (SS).

Per ripristinare le condizioni iniziali, dopo aver ridotto la temperatura dell'acqua nel termostufa, bisogna riattivare l'interruttore (AA).

- Dispositivo di alimentazione

(sistema circolazione):

• Selettore MAN-OFF-AUTO (S)
• Spia pompa (SP)

Nella funzione manuale la pompa funziona sempre, nella funzione OFF la pompa è spenta; nella funzione AUTO si attiva la pompa dell'impianto a una temperatura desiderata per mezzo della regolazione interna (RIC) da 20 a 80°C (il comando é pre-impostato a 20°C)

- Dispositivo di funzionamento (sistema di regolazione):

• Regolazione (R) per apertura valvola a 3 vie
• Spia (SV) di funzionamento valvola a 3 vie

Quando la temperatura del fluido raggiunge il valore impostato col regolatore, la valvola a 3 vie commuta il fluido ai termosifoni e la spia di funzionamento (SV) si accende.

Nel momento in cui la temperatura del fluido scende al di sotto del valore impostato, il sistema di regolazione apre il circuito elettrico, la valvola a 3 vie by-passa il fluido direttamente al termostufa.

Attenzione:

Durante il funzionamento normale, controllare che le spie luminose (SV) e (SP) siano accese.

Ubicazione

Il regolatore elettronico deve essere installato nelle vicinanze del termostufa.

La sonda dei dispositivi di funzionamento, protezione e controllo deve essere collocata direttamente sul termostufa o al massimo sulla tubazione di mandata entro 5 cm di distanza dal termostufa e comunque prima di qualsiasi organo di intercettazione.

La sonda deve essere immerso nel pozzetto.

Installazione

Per una corretta installazione del regolatore elettronico agire come segue: allentare la vite di fissaggio quindi togliere la calotta, posizionare a muro e fissare con i tasselli in dotazione; eseguire quindi le connessioni come da schema facendo la massima attenzione ai collegamenti, stendere i cavi usando delle canaline conformi alle normative vigenti; quindi riposizionare la calotta e serrare la vite di chiusura.

Tutte queste operazioni devono essere fatte con l'alimentazione disinserita dalla rete elettrica e con il selettore (S) AUTO-OFF-MAN in posizione OFF.

Per la Valvola a 3 vie utilizzare il filo marrone (fase) e il filo blu (neutro) da collegare rispettivamente ai morsetti 5 e 6 del regolatore.

Il filo giallo-verde va collegato alla terra.

Per collegare correttamente il regolatore all'impianto, seguire le istruzioni di montaggio contenute nella confezione.

Dear Sir or Madam,

KLIMA con CALIENTAPLATOS

11 Fluxostato (220830)

TA: Termostato ambiente

TA Termostato ambiente

AZIONI SUL SELETTORE
Selettore OFF Tutto spento
Selettore MAN Circolatore forzato
Valvola impostata
Selettore AUTO Circolatore impostato
Valvola impostata
Selezione allarme In posizione OFF esclusa
la segnalazione acustica

Il filo giallo-verde va collegato alla terra.
