Avvitatore ricaricabile PAS 3.6 B1

- Introduzione

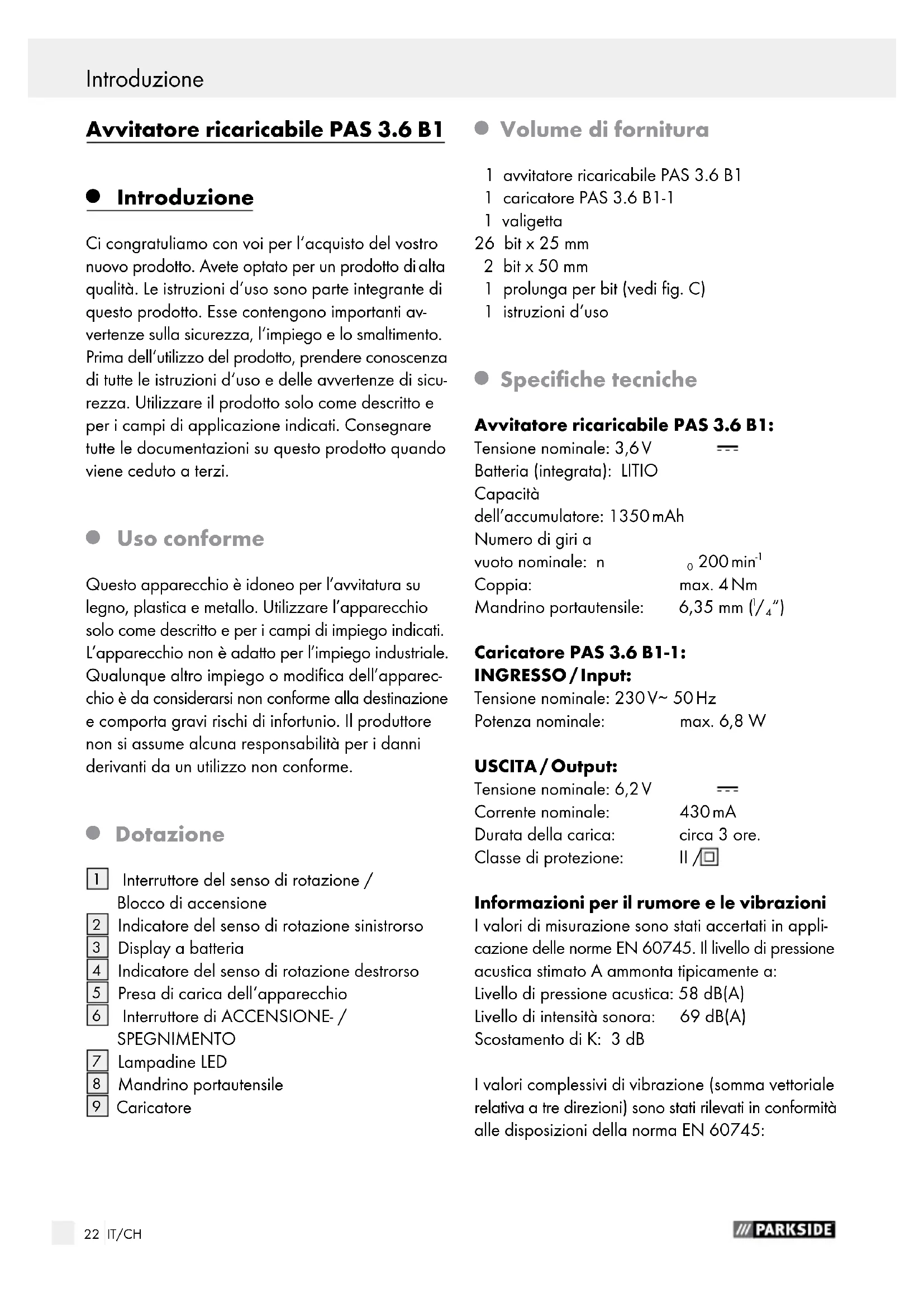

Ci congratuliamo con voi per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ceduto a terzi.

- Uso conforme

Questo apparecchio è idoneo per l'avvitatura su legno, plastica e metallo. Utilizzare l'apparecchio solo come descritto e per i campi di impiego indicati. L'apparecchio non è adatto per l'impiego industriale. Qualunque altro impiego o modifica dell'apparecchio è da considerarsi non conforme alla destinazione e comporta gravi rischi di infortunio. Il produttore non si assume alcuna responsabilità per i danni derivanti da un utilizzo non conforme.

Dotazione

1 Interruttore del senso di rotazione / Blocco di accensione
2 Indicatore del senso di rotazione sinistrorso
3 Display a batteria
4 Indicatore del senso di rotazione destrorso
5 Presa di carica dell'apparecchio
6 Interruttore di ACCENSIONE-/SPEGNIMENTO
7 Lampadine LED
8 Mandrino portautensile
9 Caricatore

Volume di fornitura

1 avvitatore ricaricabile PAS 3.6 B1
1 caricatore PAS 3.6 B1-1
1 valigetta

26 bit x 25 mm

2 bit x 50 mm

1 prolunga per bit (vedi fig. C)
1 istruzioni d'uso

- Specifiche tecniche

Avvitatore ricaricabile PAS 3.6 B1:

Tensione nominale: 3,6V ---

Batteria (integrata): LITIO

Capacità

dell'accumulatore: 1350 mAh

Numero di giri a

vuoto nominale: n _0 200 min ^-1

Coppia: max. 4Nm

Mandrino portautensile: 6,35 mm (1/4")

Caricatore PAS 3.6 B1-1:

INGRESSO / Input:

Tensione nominale: 230V\~50Hz

Potenza nominale: max. 6,8 W

USCITA / Output:

Tensione nominale: 6,2 V

Corrente nominale: 430 mA

Durata della carica: circa 3 ore.

Classe di protezione: II /☐

Informazioni per il rumore e le vibrazioni

I valori di misurazione sono stati accertati in applicazione delle norme EN 60745. Il livello di pressione acustica stimato A ammonta tipicamente a:

Livello di pressione acustica: 58 dB(A)

Livello di intensità sonora: 69 dB(A)

Scostamento di K: 3 dB

I valori complessivi di vibrazione (somma vettoriale relativa a tre direzioni) sono stati rilevati in conformità alle disposizioni della norma EN 60745:

Viti: Valore di emissione di vibrazione

$$ \alpha_ {h} = 0, 2 7 3 \mathrm{m} / \mathrm{s} ^ {2}, $$

$$ \text { S c o s t a m e n t o } K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

ATTENZIONE! Il valore relativo al livello di vibrazioni indicato nelle presenti istruzioni d'uso è stato misurato in conformità alla procedura di misurazione esplicata nella norma EN 60745 e può essere utilizzato per il confronto tra apparecchi. Il valore relativo all'emissione delle vibrazioni può essere utilizzato anche per stabilire una valutazione iniziale della sospensione. Il livello di vibrazione potrà variare a seconda dell'impiego dell'utensile elettrico e in alcuni casi può essere superiore al valore indicato nelle presenti istruzioni. Il carico di vibrazione potrebbe essere stimato in difetto, perché l'utensile elettrico viene utilizzato sempre in modalità simili.

Nota: Per una corretta valutazione dell'affaticamento da vibrazioni durante un determinato periodo di lavorazione devono essere considerati anche i tempi in cui l'apparecchio è disinserito o è funzionante, senza però essere utilizzato. Ciò può ridurre in misura notevole l'affaticamento da vibrazioni lungo il periodo di lavorazione complessivo.

- Istruzioni di sicurezza generali per utensili elettrici

ATTENZIONE! Leggere tutte le indicazioni e gli avvisi di sicurezza!

Eventuali mancanze nell'osservanza delle

indicazioni e degli avvisi di sicurezza possono provocare una scossa elettrica, un incendio e / o gravi lesioni.

Conservare tutte le indicazioni e gli avvisi di sicurezza per eventuali necessita' future!

La parola "attrezzo elettrico" utilizzata nelle istruzioni d'uso si riferisce agli attrezzi elettrici funzionanti all'interno di una rete (con cavo di rete) e agli attrezzi elettrici che funzionano mediante batterie (senza cavo di rete).

1. Sicurezza dell'area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Il disordine ed aree di lavoro poco illuminate possono determinare incidenti.

b) Non lavorare con l'apparecchio in un'atmosfera dove si trovino liquidi infiammabili, esplosiva, gas e polveri. Gli utensili elettrici generano scintille che possono infiammare la polvere o i gas.

c) Durante l'utilizzo del dispositivo elettrico tenere lontani bambini e persone estranee. In caso di distrazione potreste perdere il controllo dell'apparecchio.

2. Sicurezza elettrica

a) La spina di connessione dell'utensile elettrico (o dell'alimentatore) deve essere adatta alla presa elettrica nella quale viene inserita. La spina non deve essere modificata in alcun modo. Non collegare adattatori a utensili elettrici con messa a terra. Spine non modificate e prese adatte riducono il rischio di scossa elettrica.

b) Evitare il contatto del corpo con superfici messe a terra, quali ad esempio quelle di tubi, caloriferi, cucine economiche e frigoriferi. Sussiste un elevato rischio di scossa elettrica, qualora il Vostro corpo fosse messo a terra.

c) Mantenere l'apparecchio lontano da pioggia o umidità. La penetrazione di acqua in un apparecchio elettrico accresce il rischio di scossa elettrica.

d) Non utilizzare il cavo in modo non conforme, cioè per tirare l'apparecchio, per appenderlo o per estrarre la spina dalla presa elettrica. Tenere il cavo lontano da calore, olio, spigoli acuti o di parti in movimento dell'apparecchio. Cavi danneggiati o attorcigliati accrescono il rischio di scossa elettrica.

e) In caso di lavori all'aperto utilizzare solamente prolunghe ammesse anche per un loro utilizzo all'aperto. L'utilizzo di

una tale prolunga riduce il rischio di scossa elettrica.

f) Qualora non si possa evitare l'esercizio dell'elettroutensile in un ambiente umido, fare uso di un interruttore differenziale, circostanza che riduce il rischio di una scossa elettrica.

3. Sicurezza delle persone

a) Fare sempre estrema attenzione a ciò che si fa e accostarsi al lavoro con il dispositivo elettrico sempre in modo cosciente. Non utilizzare l'apparecchio quando si è stanchi o sotto l'influsso di droghe, alcol o medicinali. Un solo attimo di disattenzione nell'utilizzo dell'apparecchio può provocare serie lesioni.

b) Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. Indossando l'equipaggiamento di protezione personale, quale una mascherina antipolvere, scarpe di sicurezza antisdrucciolevoli, un casco di protezione o una protezione auricolare, a seconda del tipo e dell'utilizzo dell'apparecchiatura elettrica, riduce il rischio di lesioni.

c) Evitare qualsiasi avvio involontario dell'utensile. Evitare qualsiasi avvio involontario dell'utensile. Assicurarsi che l'utensile sia spento prima di collegarlo alla rete di alimentazione elettrica, di sollevarlo o di trasportarlo.

Se durante il trasporto dell'apparecchio il dito dell'utilizzatore si trova sull'interruttore ON / OFF oppure l'apparecchio è inserito, possono determinarsi incidenti.

d) Prima di avviare l'apparecchio, rimuovere il dispositivo di regolazione o la chiave per dadi. Un utensile o una chiave che si trovi in una parte di apparecchio in rotazione può provocare lesioni.

e) Mantenere una postura del corpo normale. Assicurarsi di avere un sostegno sicuro e mantenere sempre l'equilibrio. In questo modo è possibile controllare meglio l'apparecchio, in modo particolare in caso di situazioni impreviste.

f) Indossare un abbigliamento appropriato. Non indossare un abbiglia- mento largo o bigiotteria. Mantenere capelli, abbigliamento e guanti lon- tano da parti in movimento. Abbiglia- mento sciolto, gioielli o capelli lunghi possono essere trascinati da parti in movimento.

g) Quando vengono montati dispositivi di aspirazione e di cattura della polvere, assicurarsi che questi siano stati montati ed utilizzati correttamente.

L'utilizzo di questi dispositivi riduce i pericoli provocati dalla polvere.

4. Utilizzo attento di dispositivi elettrici

a) Non sovraccaricare l'apparecchio. Per un determinato lavoro utilizzare sempre il dispositivo elettrico a ciò appropriato. Con il dispositivo elettrico appropriato si lavora meglio e con maggiore sicurezza nello specifico ambito di utilizzo.

b) Non utilizzare dispositivi elettrici il cui interruttore sia difettoso. Un dispositivo elettrico che non si può più accendere e spegnere rappresenta un pericolo, e deve essere riparato.

c) Estrarre la spina dalla presa elettrica di rete e / o rimuovere l'accumulatore prima di eseguire regolazioni all'apparecchio, sostituire accessori o riporre l'apparecchio. Queste misure di prevenzione impediscono l'avvio involontario dell'apparecchio elettrico.

d) Mantenere dispositivi elettrici non utilizzati fuori dalla portata di bambini. Non fare utilizzare l'apparecchio da persone che non lo conoscano o del quale non abbiano letto le istruzioni d'uso. I dispositivi elettrici sono pericolosi se utilizzati da persone inesperte.

e) Avere cura dell'apparecchio. Controllare se parti mobili dell'apparecchio funzionano perfettamente e non si bloccano, se parti di esso sono rotte o danneggiate, che la funzionalità

dell'apparecchio non sia messa a rischio. Fare riparare le parti danneggiate prima di utilizzare di nuovo l'apparecchio. Molti incidenti sono provocati dal fatto che i dispositivi elettrici non vengono sottoposti ad una corretta manutenzione.

f) Mantenere gli utensili di taglio affilati e puliti. Utensili di taglio curati con attenzione e fornitidi bordi taglienti si incastrano meno frequentemente e sono semplici da guidare durante il lavoro.
g) Utilizzare dispositivi elettrici, accessori, i dispositivi da inserire ecc, in conformità alle presenti istruzioni e nel modo descritto per questo particolare tipologia di apparecchio. In questo senso, tenere presente le condizioni di lavoro e l'attività da eseguire. L'utilizzo di dispositivi elettrici per scopi diversi da quelli previsti può provocare situazioni di pericolo.

5. Utilizzo e trattamento dell'utensile ad accumulatore

a) Collegare gli accumulatori solo in caricatori suggeriti dal produttore. Un caricatore adatto ad un particolare tipo di accumulatore può provocare un incendio se utilizzato con altri accumulatori.
b) Utilizzare nell'apparecchio elettrico solamente accumulatori previsti per tale tipologia di apparecchi. L'utilizzo di altri accumulatori può provocare lesioni e determinare un pericolo di incendio.
c) Mantenere l'accumulatore non utilizzato lontano da graffette per ufficio, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, i quali potrebbero provocare un cavallottamento deicontatti. Un cortocircuito tra i contatti dell'accumulatore può avere come conseguenza bruciature o incendi.
d) Del liquido può fuoriuscire dall'accumulatore in caso di suo errato utilizzo. Evitare qualsiasi contatto con tale liquido. In caso di contatto accidentale risciacquare con acqua. Se il liquido

viene a contatto con gli occhi, chiedere l'intervento di un medico. Il liquido fuoriuscito dall'accumulatore può provocare irritazioni alla pelle o bruciature.

ATTENZIONE! PERICOLO DI ESPLOSIONE! Non ricaricare mai batterie non rica- ricabili.

6. Assistenza

a) Fare riparare l'apparecchio dal Centro di Assistenza o da un elettricista specializzato e solo con pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio.
- Indicazioni di sicurezza per trapani avvitatori ad accumulatore
Bloccare il pezzo da lavorare. Un pezzo bloccato con un dispositivo di bloccaggio o da una morsa a vite viene trattenuto con maggiore sicurezza che non nella mano dell'utilizzatore.
Mantenere ben fermo l'apparecchio elettrico. Stringendo o allentando viti si possono generare improvvisie ed elevate coppie di reazione.
- Disinserire immediatamente l'utensile elettrico quando l'utensile utilizzato si blocca. L'utilizzatore deve essere pronto per elevate coppie di reazione che provocano un contraccolpo.
ATTENZIONE! Qualora si eseguissero lavori nel corso dei quali l'utensile utilizzato potrebbe incontrare cavi in tensione nascosti, afferrare l'apparecchio elettrico solamente per le superfici di presa isolate. Il contatto con un cavo in tensione mette in tensione anche gli elementi metallici dell'apparecchio elettrico e determina una scossa elettrica.
In caso di interventi sull'apparecchio o di sua movimentazione o immagazzinaggio è necessario portare il selettore di senso di rotazione in posizione centrale (di fermo). In questo modo si evita qualsiasi avvio involontario dell'apparecchio.

Senza la sorveglianza o la guida di una persona responsabile, questo apparecchio non deve essere utilizzato da bambini né da persone non in possesso della conoscenza e dell'esperienza necessarie per maneggiarlo, o le cui capacità corporali, sensoriali o intellettuali fossero limitate. I bambini devono essere sorvegliati affinché non giochi con l'apparecchio.

- Accessori originali / apparecchi aggiuntivi

Utilizzare solo accessori e apparecchi aggiuntivi indicati nel manuale di istruzioni. L'uso di apparecchi diversi da quelli consigliati o da altri accessori indicati nel manuale di istruzioni può comportare il pericolo di lesioni.

- Prima della messa in funzione

- Caricare la batteria dell'apparecchio (vedi fig. D)

Da utilizzare solo in ambienti interni!

Suggerimento: la batteria ricaricabile viene consegnata parzialmente carica. Ricaricare la batteria per almeno 3 ore prima di mettere in uso per la prima volta l'utensile. La batteria agli ioni di litio può essere ricaricata in qualsiasi momento senza che se ne riduca la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

Inizio dell'operazione di carica:

Collegare la caricatore 9 a una sorgente di corrente con 230 V\~ 50 Hz an.
Collegare la caricatore 9 alla presa di ricarica dell'apparecchio 5.
L'accumulatore è carico quando il display 3 si commuta da rosso a verde.

Termine dell'operazione di carica:

□ Staccare la caricatore 9 dalla sorgente di corrente.
□ Staccare la caricatore 9 dalla presa di ricarica dell'apparecchio 5.

- Cambio degli utensili / punte dell'avvitatore

Inserimento:

□ Inserire una punta direttamente nel mandrino portautensile 8.

Estrazione:

□ Estrarre la punta dal mandrino portautensile 8.

- Messa in funzione

- Accensione / spegnimento dell'avvitatore a batteria

Accensione:

Per mettere in funzione l'apparecchio, premere l'interruttore ACCENSIONE/SPEGNIMENTO 6 e tenerlo premuto.

Spegnimento:

Per spegnere l'apparecchio, rilasciare l'interrut- tore ACCENSIONE/SPEGNIMENTO 6.

- Cambio del senso di rotazione

Rotazione destrorsa:

□ Spingere il commutatore di direzione di rotazione 1 verso sinistra.
Premere l'interruttore di ACCENSIONE / SPEGNIMENTO 6. L'indicatore del senso di rotazione destrorso 4 si illumina. A questo punto è possibile avvitare le viti.

Rotazione sinistrorsa:

□ Spingere il commutatore di direzione di rotazione 1 verso destra.
Premere l'interruttore di ACCENSIONE / SPEGNIMENTO 6. L'indicatore del senso di

rotazione sinistrorso 2 si illumina. A questo punto è possibile svitare le viti.

Blocco di accensione:

□ Spostare l'interruttore del senso di rotazione 1 nella posizione centrale. L'interruttore di ACCENSIONE/SPEGNIMENTO 6 viene bloccato.

Indicazioni: Nel caso in cui l'interruttore ACCENSIONE/SPEGNIMENTO 6 sia bloccato è ancora possibile attivare la lampada LED 7. Per farlo premere l'interruttore ACCENSIONE/SPEGNIMENTO 6.

- Consigli e suggerimenti

☐ I bit per l'avvitamento sono contrassegnati con dimensioni e forma. In caso di dubbio, controllare prima che il bit entri nella testa della vite senza gioco.

- Manutenzione e pulizia

ATTENZIONE! PERICOLO DI SCOSSA ELETTRICA! Prima di qualsiasi operazione di pulizia scollegare la caricatore 9 dalla presa.

L'avvitatore a batteria non necessita di manutenzione.

L'apparecchio deve essere sempre pulito, asciutto e privo di olio o grasso.
□ Nessun liquido deve penetrare nell'interno dell'apparecchio.
Per la pulizia dell'alloggiamento utilizzare un panno; non utilizzare mai benzina, solventi o detersivi aggressivi per la plastica.

Service

ATTENZIONE! Fare riparare l'apparecchio dal Centro di Assistenza o da un elettricista specializzato e solo con pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio.

ATTENZIONE! Fare eseguire una sostituzione della spina o del cavo di alimentazione solamente dal produttore dell'apparecchio o dal suo Centro di Assistenza. In questo modo viene garantita la sicurezza dell'apparecchio.

- Garanzia

Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d'acquisto. In caso di interventi in garanzia, contattare telefonicamente il proprio centro di assistenza. Solo in questo modo è possibile garantire una spedizione gratuita della merce.

La garanzia vale solo per i difetti di materiale o fabbricazione, non per i danni da trasporto, parti soggette a usura o danni a parti fragili come ad es. interruttori o accumulatori. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale.

La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata. Questa garanzia non costituisce alcun limite ai diritti legali del consumatore.

Il periodo di garanzia non viene prolungato in caso di un intervento in garanzia. Ciò vale anche per le componenti sostituite e riparate. I danni e difetti presenti già all'acquisto devono essere comunicati immediatamente dopo il disimballaggio, e non oltre due giorni dalla data di acquisto. Le riparazioni effettuate dopo la scadenza del periodo di garanzia sono a pagamento.

IT Assistenza Italia Tel.: [phone] e-mail: [e-mail]

IAN 89962

CH

Assistenza Svizzera

Tel.:[phone]

(0,08 CHF/Min.,

telefonia mobile

max. 0,40 CHF/Min.)

e-mail: [e-mail]

IAN 89962

- Smaltimento

L'imballaggio consiste esclusivamente di materiali ecocompatibili. Smaltirli negli appositi contenitori di riciclaggio locali.

Non gettare mai gli elettroutensili insieme ai normali rifiuti domestici!

Secondo le direttive europee 2002 / 96 / EC gli elettroutensili esausti devono essere raccolti separatamente e inviati a un riciclaggio ecologico.

Non smaltire i caricabatterie nei rifiuti domestici!

Gli accumulatori difettosi o esausti devono essere riciclati in base alla direttiva 2006 / 66 / EC.

Riconsegnare gli accumulatori e / o i caricabatteria presso gli appositi centri di raccolta.

Rivolgersi presso l'amministrazione comunale locale per informazioni relative alle modalità di smaltimento di elettroutensili / pacchetti batterie esausti.

- Dichiarazione di conformità / Produttore (€)

Noi, KOMPERNASS HANDELS GMBH, responsabile per la documentazione: sig. Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, GERMANY, dichiarano con la presente che questo prodotto è conforme con le seguenti norme, documenti normativi e direttive dell'Unione Europea:

Direttiva macchine (2006/42/EC)

Direttiva CE Bassa tensione (2006/95/EC)

Compatibilità elettromagnetica (2004/108/EC)

RoHS Direttiva (2011 / 65 / EU)

Norme utilizzate ed armonizzate

EN 60745-1/A11:2010, EN 60745-2-2:2010

EN 62233:2008

EN 55014-1/A2:2011, EN 55014-2/A2:2008

EN 60335-1:2012, EN 60335-2-29:2004+A2:2010

EN 55014-1:2006/A1:2009/A2:2011

EN 55014-2:1997/A1:2001/A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2008

Tipo / contrassegno apparecchio:

Avvitatore ricaricabile PAS 3.6 B1

Date of manufacture (DOM): 06-2013 Numero di serie: IAN 89962

Bochum, 30.06.2013

Jeddyush

Semi Uguzlu

- Direttore del Reparto Qualità -

Con riserva di modifiche tecniche volte al miglioramento del prodotto.
