BEDIENUNGSANLEITUNG PAS 3.6 B1 PARKSIDE

AKKUSCHRA UBER Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

75 DE/AT/CH Inhaltsverzeichnis Einleitung Bestimmungsgemäßer Gebrauch .......................................................................................................Seite 6 Ausstattung ..........................................................................................................................................Seite 6 Lieferumfang ........................................................................................................................................ Seite 6 Technische Daten ................................................................................................................................Seite 6 Allgemeine Sicherheitshinweise für Elektrowerkzeuge 1. Arbeitsplatz-Sicherheit .................................................................................................................... Seite 7 2. Elektrische Sicherheit ......................................................................................................................Seite 7 3. Sicherheit von Personen .................................................................................................................Seite 8 4. Verwendung und Behandlung des Elektrowerkzeugs ..................................................................Seite 8 5. Verwendung und Behandlung des Akkuwerkzeugs .....................................................................Seite 9 6. Service .............................................................................................................................................Seite 9 Sicherheitshinweise für Akkuschrauber .............................................................................................. Seite 9 Originalzubehör / -zusatzgeräte ........................................................................................................Seite 10 Vor der Inbetriebnahme Geräte-Akku laden .............................................................................................................................. Seite 10 Bits / Schraubendrehereinsätze auswechseln ...................................................................................Seite 10 Inbetriebnahme Akkuschrauber ein- / ausschalten ....................................................................................................... Seite 10 Drehrichtung umschalten ....................................................................................................................Seite 10 Tipps und Tricks ................................................................................................................................... Seite 11 Wartung und Reinigung .....................................................................................................Seite 11 Service ...............................................................................................................................................Seite 11 Garantie ........................................................................................................................................... Seite 11 Entsorgung .....................................................................................................................................Seite 12 Konformitätserklärung / Hersteller ..........................................................................Seite 126 DE/AT/CH Einleitung / Allgemeine Sicherheitshinweise für ElektrowerkzeugeEinleitung Akkuschrauber PAS 3.6 B1 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Dieses Gerät ist zum Schrauben in Holz, Kunststoff und Metall bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatz- bereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungs- gemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Ausstattung

Drehrichtungsumschalter / Einschaltsperre

Drehrichtungsanzeige Linkslauf

Drehrichtungsanzeige Rechtslauf

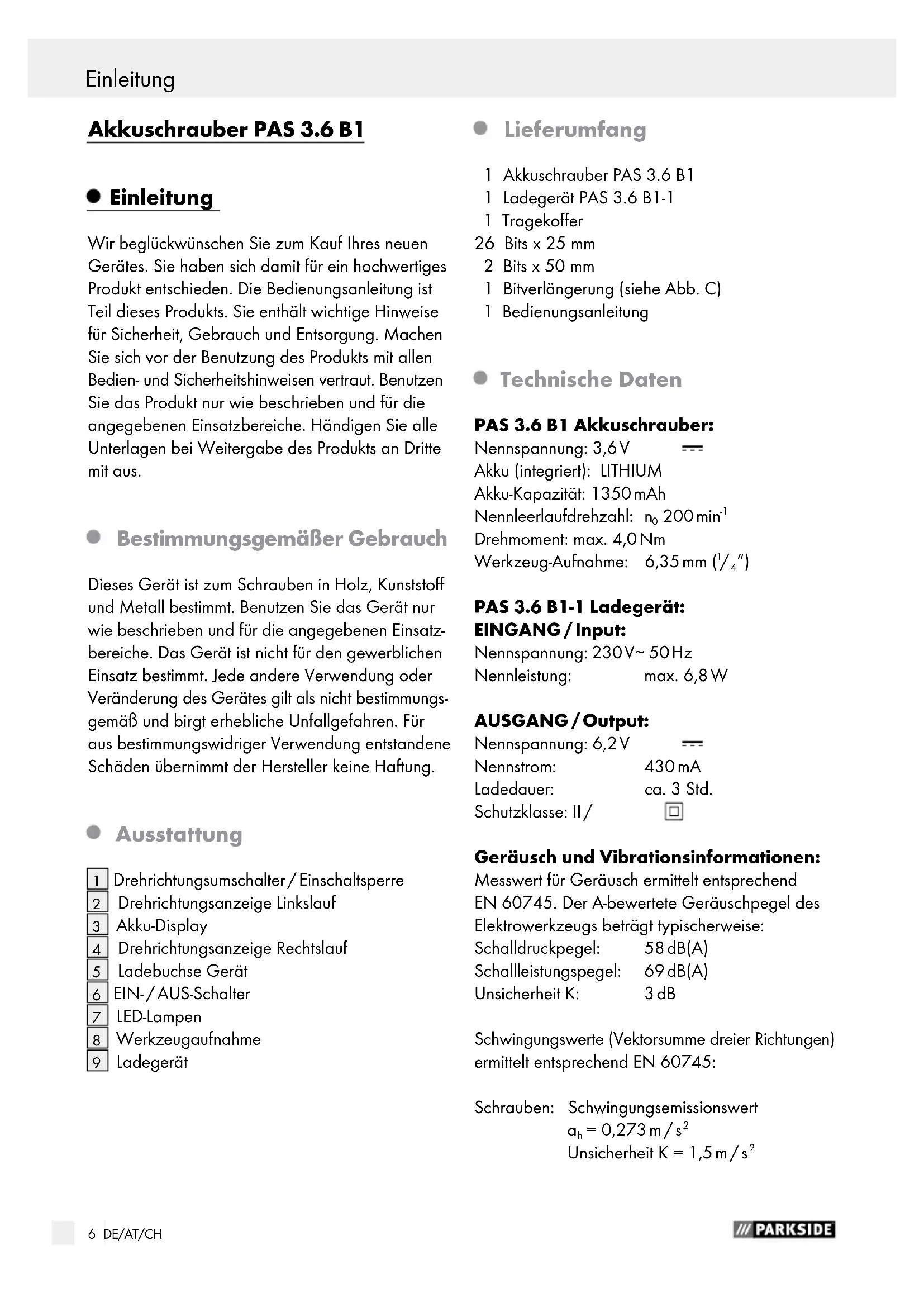

Ladegerät Lieferumfang 1 Akkuschrauber PAS 3.6 B1 1 Ladegerät PAS 3.6 B1-1 1 Tragekoffer 26 Bits x 25 mm 2 Bits x 50 mm 1 Bitverlängerung (siehe Abb. C) 1 Bedienungsanleitung Technische Daten PAS 3.6 B1 Akkuschrauber: Nennspannung: 3,6 V Akku (integriert): LITHIUM Akku-Kapazität: 1350 mAh Nennleerlaufdrehzahl: n

Drehmoment: max. 4,0 Nm Werkzeug-Aufnahme: 6,35 mm (

PAS 3.6 B1-1 Ladegerät: EINGANG / Input: Nennspannung: 230 V∼ 50 Hz Nennleistung: max. 6,8 W AUSGANG / Output: Nennspannung: 6,2 V Nennstrom: 430 mA Ladedauer: ca. 3 Std. Schutzklasse: II / Geräusch und Vibrationsinformationen: Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: 58 dB(A) Schallleistungspegel: 69 dB(A) Unsicherheit K: 3 dB Schwingungswerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schrauben: Schwingungsemissionswert

Unsicherheit K = 1,5 m / s 27 DE/AT/CH Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren ge- messen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungs- emissionswert kann auch zu einer einleitenden Ein- schätzung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastu

könnte unterschätzt werden, wenn das Elektrowerk- zeug regelmäßig in solcher Weise verwendet wird. Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshinweise und Anwei- sungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Ver- letzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerk zeuge (mit Netzkabel) und auf akkube- triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuch- tete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umge- bung, in der sich brennbare Flüssig- keiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Perso nen während der Benutzung des Elektro- werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk- zeuges (bzw. Netzteils) muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elek- trowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Re- gen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko ei- nes elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Gerä- teteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. Einleitung8 DE/AT/CH Allgemeine Sicherheitshinweise für ElektrowerkzeugeAllgemeine Sicherheitshinweise für Elektrowerkzeuge f) Wenn der Betrieb des Elektrowerk- zeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elekt

rowerkzeug. Benutzen Sie kein Elektro- werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alko- hol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) T ragen Sie persönliche Schutzausrüstu

und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elek- trowerkzeuges, verringert das Risiko von Ver- letzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschal- tet ist, bevor Sie es an die Stromversor- gung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits einge- schaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werk- zeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körper- haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Hand- schuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangein- richtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig ver- wendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung

des Elektrowerkzeugs a) Überlasten Sie das Gerät nicht. Ver- wenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerk- zeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steck- dose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeab- sichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerk- zeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anwei- sungen nicht gelesen haben. Elektrowerk- zeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegli- che Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die9 DE/AT/CH Allgemeine Sicherheitshinweise für Elektrowerkzeuge Funktion des Elektrowerkzeuges beein- trächtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneid- werkzeuge mit scharfen Schneidkanten verklem- men sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeits- bedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeuge

für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung

des Akkuwerkzeugs a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen wer- den. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgef ahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgese- henen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

Halten Sie den nicht benutzten Akku fern

ägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Über- brückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akku- kontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssig- keit aus dem Akku austreten. Vermei den Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Sie nichtaufladbare Batterien niemals auf.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Sicherheitshinweise für Akkuschrauber Sichern Sie das Werkstück. Ein mit Spann- vorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Halten Sie das Elektrowerkzeug fest. Beim Festziehen und Lösen von Schrauben kön- nen kurzfristig hohe Reaktionsmomente auftreten. Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmo- mente gefasst, die einen Rückschlag verursachen. Fassen Sie das Elektro- werkzeug nur an den isolierten Griff- flächen an, wenn Sie Arbeiten ausführen

bei denen das Einsatzwerkzeug Lei- tungen treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metall- teile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag. Bei Arbeiten am Gerät, sowie Transport bzw. Aufbewahrung bringen Sie den Drehrichtungsumschalter in die Mittel- position (Sperre). So verhindern Sie unbe- absichtigtes Anlaufen des Elektrowerkzeuges. Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeit

oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr An- weisungen, wie das Gerät zu benutzen ist. Kinder Allgemeine Sicherheitshinweise für Elektrowerkzeuge10 DE/AT/CH Inbetriebnahme / Wartung und Reinigung / Service / GarantieAllgemeine Sicherheitshinweise … / Vor der Inbetriebnahme / Inbetriebnahme sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Originalzubehör / -zusatzgeräte Benutzen Sie nur Zubehör und Zusatz- geräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Ein- satzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. Vor der Inbetriebnahme Geräte-Akku laden (siehe Abb. D) Nur zur Verwendung in Innenräumen! Hinweis: Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor der ersten Inbetriebnahme mindestens 3 Stunden. Sie können den Li-Ionen- Akku jederzeit aufladen, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht. Ladevorgang starten: Schließen Sie das Ladegerät

an eine Strom- quelle mit 230 V

50 Hz an. Verbinden Sie das Ladegerät

Der Akku ist geladen, wenn das Akku-Display

von rot auf grün wechselt. Ladevorgang beenden:

rennen Sie das Ladegerät

Trennen Sie das Ladegerät

Bits / Schraubendrehereinsätze auswechseln Einsetzen: Setzen Sie einen Bit direkt in die Werkzeugauf- nahme

Entnehmen: Ziehen Sie den Bit aus der Werkzeugauf- nahme

heraus. Inbetriebnahme Akkuschrauber ein- / ausschalten Einschalten: Drücken Sie zur Inbetriebnahme des Gerätes den EIN- / AUS-Schalter

und halten Sie ihn gedrückt. Ausschalten: Lassen Sie zum Ausschalten des Gerätes den EIN- / AUS-Schalter

los. Drehrichtung umschalten Rechtslauf: Schieben Sie den Drehrichtungsumschalter

nach links. Drücken Sie den EIN- / AUS-Schalter

. Die Drehrichtungsanzeige Rechtslauf

leuchtet. Sie können jetzt die Schrauben eindrehen. Linkslauf: Schieben Sie den Drehrichtungsumschalter

nach rechts. Drücken Sie den EIN- / AUS-Schalter

Die Drehrichtungsanzeige Linkslauf

leuchtet. Sie können jetzt Schrauben herausdrehen. Einschaltsperre: Schieben Sie den Drehrichtungsumschalter

in die Mittelposition. Der EIN- / AUS-Schalter

ist blockiert.11 DE/AT/CH Inbetriebnahme / Wartung und Reinigung / Service / Garantie Hinweis: Bei gesperrtem Ein- / AUS-Schalter

ist es weiterhin möglich, die LED-Lampen

zu aktivieren. Drücken Sie hierzu den EIN- / AUS-Schalter

Tipps und Tricks Schraub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind, probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubkopf sitzt. Wartung und Reinigung STROMSCHLAGGE- FAHR! Ziehen Sie vor Reinigungsarbeiten das Ladegerät

aus der Steckdose. Der Akkuschrauber ist wartungsfrei. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. Es dürfen keine Flüssigkeiten in das Innere der Geräte gelangen. Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungs- mittel oder Reiniger, die Kunststoff angreifen. Service Lassen Sie Ihre Geräte von der Servicestelle oder einer Elekt- rofachkraft und nur mit Original-Ersatz- teilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Lassen Sie den Aus- tausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Garantie Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbin dung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fab- rikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zer- brechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behand- lung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at IAN 89962 Allgemeine Sicherheitshinweise … / Vor der Inbetriebnahme / Inbetriebnahme12 DE/AT/CH Garantie / Entsorgung / Konformitätserklärung / Hersteller

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 89962 Entsorgung Die Verpackung besteht aus umweltfreund- lichen Materialien, die Sie über die örtli- chen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002 / 96 / EC müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Werfen Sie Akkus nicht in den Hausmüll! Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006 / 66 / EC recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die ange- botenen Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung. Konformitätserklärung / Hersteller Wir, KOMPERNASS HANDELS GMBH, Dokumente
