BEDIENUNGSANLEITUNG PBSPA 12 A1 PARKSIDE

Akku-Bohrschrauber-Set

Originalbetriebsanleitung

IT CH

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/CH Originalbetriebsanleitung Seite 4

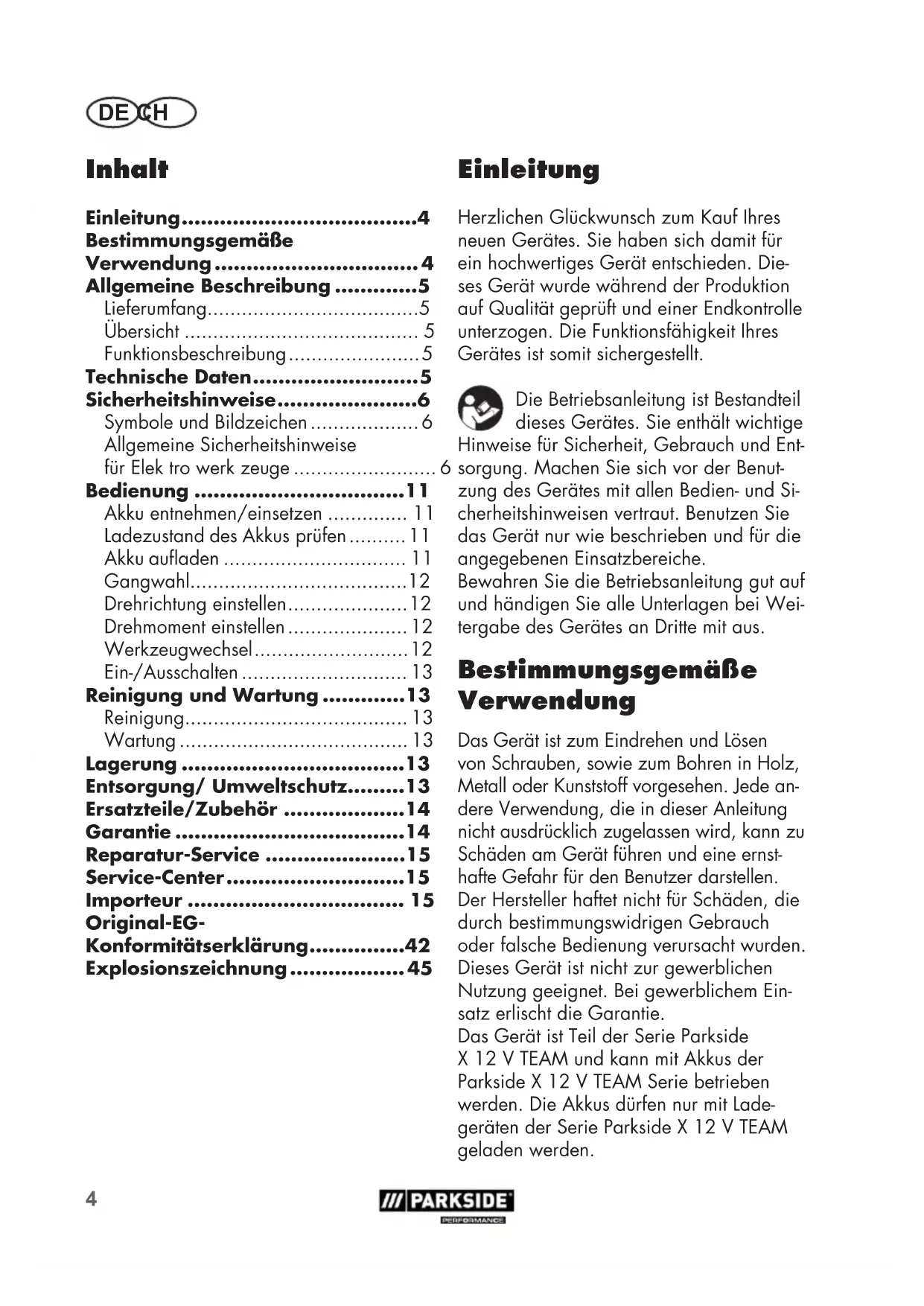

Allgemeine Beschreibung ....5

Lieferumfang....5

Übersicht 5

Funktionsbeschreibung 5

Technische Daten......5

Sicherheitshinweise......6

Symbole und Bildzeichen 6

Allgemeine Sicherheitshinweise

für Elek tro werk zeuge ......

Bedienung 11

Akku entnehmen/einsetzen 11

Ladezustand des Akkus prüfen...... 11

Akku aufladen 11

Gangwahl....12

Drehrichtung einstellen....12

Drehmoment einstellen 12

Werkzeugwechsel....12

Ein-/Ausschalten 13

Reinigung und Wartung ......13

Reinigung.... 13

Wartung 13

Lagerung 13

Entsorgung/ Umweltschutz......13

Ersatzteile/Zubehör 14

Garantie 14

Reparatur-Service ......15

Konformitätserklärung......42

Explosionszeichnung 45

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Ent-6 sorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist zum Eindrehen und Lösen von Schrauben, sowie zum Bohren in Holz, Metall oder Kunststoff vorgesehen. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Das Gerät ist Teil der Serie Parkside X 12 V TEAM und kann mit Akkus der Parkside X 12 V TEAM Serie betrieben werden. Die Akkus dürfen nur mit Ladegeräten der Serie Parkside X 12 V TEAM geladen werden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf den Ausklappseiten.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Akku-Bohrschrauber
• 7 Metallbohrer (2/3/4/5/6/7/8 mm)
• 7 Holzbohrer (3/4/5/6/7/8/10 mm)
• 25 tgl. Bits-Set
• Aufbewahrungstasche
• 2 Akkus + Ladegerät mit Betriebsanleitung
• Betriebsanleitung

Übersicht

1 Schnellspannbohrfutter

2 Drehmomenteinstellring
3 Gang-Wahlschalter
4 Drehrichtungsschalter
5 Akku
6 Entriegelungstaste Akku
7 Ein-/Ausschalter
8 Ladezustandsanzeige (3 LEDs)
9 LED-Arbeitslicht
10 Bohrfutteröffnung
11 Bithalter
12 Bits
13 Metallbohrer
14 Holzbohrer
15 Aufbewahrungstasche

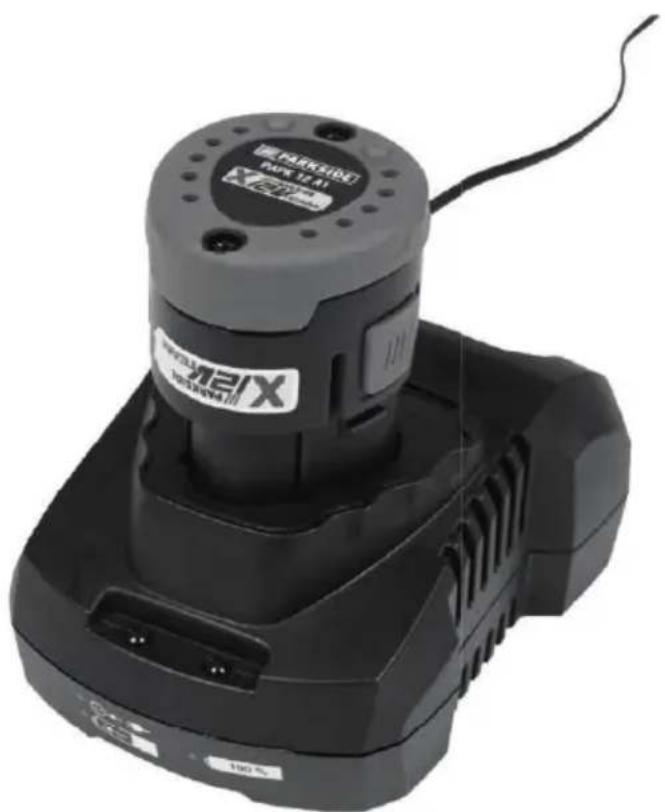

16 Ladegerät

Funktionsbeschreibung

Der Akku-Bohrschrauber mit Zweigang-Getriebe besitzt eine 20+1 stufige D menteinstellung, Rechts-/Linkslauf und LED-Arbeitslicht.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Akku-Bohrschrauber..PBSPA 12 A1

Motorspannung U 12 V=

Leerlaufdrehzahl n_0

Gang 1 0-400 min ^-1

Gang 2 0-1400 min ^-1

Max. Drehmoment....30 Nm

Spannweite-Bohrfutter 0,8-10 mm

Gewicht (mit Akku)...... ca. 0,95 kg

Gewicht (nur Zubehör)....1,4 kg

Bohrdurchmesser für Holz.....max. 19 mm

Bohrdurchmesser für Stahl ..... max. 10 mm

Schalldruckpegel

(L_pA) 74,8 dB(A), K_pA = 3 dB

Schallleistungspegel

(L_WA) 85,5 dB(A); K_WA = 3 dB

Vibration (q _n )

Bohren in Metall .... < 2,5 m/s ^2

Schrauben....< 2,5 m/s ^2

K = 1,5 ~m / s^2

Temperatur max 50 °C

Ladevorgang 4-40°C

Betrieb....-20-50°C

Lagerung 0 - 45 °C

Achtung! Eine aktuelle Liste der Akkukompatibilität finden Sie unter: www.lidl.de/akku

Dieses Gerät kann ausschließlich mit folgenden Akkus betrieben werden: PAPK 12 A1, PAPK 12 A2, PAPK 12 B1, PAPK 12 B2.

Dieses Akkus dürfen mit folgenden

Ladegeräten geladen werden:

PLGK 12 A1, PLGK 12 A2, PLGK 12 B2.

ein Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfah-

DECH

ren gemessen worden und kann zum Vergleich eines Elek tro werk zeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elek tro werk zeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elek tro werk zeug verwendet wird.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahme zur Verringerung der Vibrationsbelastung ist die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elek tro werk zeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Beim Gebrauch der Maschine sind die Sicherheitshinweise zu beachten.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Lesen Sie die Betriebsanleitung aufmerksam durch.

Bohren

Elektrogeräte gehören nicht in den Hausmüll.

Symbole in der Anleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch einen elektrischen Schlag

Gebotszeichen mit Angaben zur Verhütung von Schäden

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Allgemeine Sicherheitshinweise für Elek- trowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denendiesesElektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elek tro werk zeug“ bezieht sich auf netzbetriebene Elek tro werk zeuge (mit Netzleitung) oder auf akkubetriebene Elektro werk zeuge (ohne Netzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elek trowerk zeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elek tro werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugesfern. Bei Ablenkung können Sie die Kontrolle über das Elek tro werk zeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektro werk zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdetenElektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) HaltenSieElektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek trowerk zeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die An- schlussleitung nicht, um das

Elektrowerkzeugzutragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit dem Elek trowerk zeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektro werk zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die ArbeitmitdemElektrowerkzeug. Benutzen Sie kein Elek tro werkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elek tro werk zeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutz-ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutz-ausrüstung, wie Staubmaske,

rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz je nach Art und Einsatz des Elek tro werk zeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeugausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elek tro werk zeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor SiedasElektrowerkzeugeinschalten.EinWerkzeugoderSchlüssel, der sich in einem drehenden Teil des Elek tro werk zeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elek tro werkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich be- wegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auf- fangeinrichtungen montiert werden können, sind diese anzubringen und richtig zu ver- wenden. Verwendung einer Staub- absaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeughinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elek trowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Elek tro werkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mitdempassenden Elektrowerkzeugarbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elek tro werkzeug, dessen Schalter defekt ist. Ein Elek tro werk zeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechselroderdasElektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elek tro werk zeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeugäußerhalb der Reichweite von Kindern auf. Las- sen Sie keine Personen das Elek tro werk zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gele- sen haben. Elek tro werk zeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

©

DECH

Laden oder Laden außerhalb des zuge- lassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

6) Service

a)LassenSielhrElektrowerkzeug nurvonqualifiziertemFachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elek tro werk zeugs erhalten bleibt.

b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtige Kundendienststellen erfolgen.

7) ZUSÄTZLICHE SICHERHEITSHINWEISE

a) Halten Siedas Elektrowerkzeug andenisolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder die Schrauben verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

b) Verwenden Sie kein Zubehör welches nicht von PARKSIDE empfohlen wurde. Die kann zu elektrischem Schlag oder Feuer führen.

8) SICHERHEITSHINWEISE BEI VERWENDUNG LANGER BOHRER

a) Arbeiten Sie auf keinen Fall mit einer höheren Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei höheren

Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.

b) Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.

c) Üben Sie keinen übermäßigen Druck und nur in Längsrichtung zum Bohrer aus. Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

9) RESTRISIKEN

Auch wenn Sie dieses Elek tro werk zeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elek tro werkzeugs auftreten:

a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elek tro werk zeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu

verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Achtung! Beachten Sie die Sicherheitshinweise und Hinweise zum Aufladen und der korrekten Verwendung, die in der Betriebsanleitung Ihres Akkus und Ladegeräts der Serie Parkside X 12 V Team gegeben sind. Eine detaillierte Beschreibung zum Ladevorgang und weitere Informationen finden Sie in dieser separaten Bedienungsanleitung.

Bedienung

Nehmen Sie den Akku aus dem Gerät, um eine unbeabsichtigte Inbetriebnahme zu verhindern. Es besteht Verletzungsgefahr!

Achten Sie darauf, dass die Umgebungstemperatur während dem Arbeiten 50 °C nicht überschreitet und -20 °C nicht unterschreitet.

Akku entnehmen/einsetzen

1. Zum Herausnehmen des Akkus (5) aus dem Gerät drücken Sie die Entriegelungstaste (6) am Akku und ziehen den Akku heraus.
2. Zum Einsetzen des Akkus (5) schieben Sie den Akku entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.

Ladezustand des Akkus prüfen

Die Ladezustandsanzeige (8) signalisiert den Ladezustand des Akkus (5).

- Der Ladezustand des Akkus wird durch Aufleuchten der entsprechenden LED-Leuchte angezeigt, wenn das Gerät in Betrieb ist. Halten Sie dafür den Einschalter (7) gedrückt.

rot-gelb-grün => Akku vollgeladen rot-gelb => Akku ca. zur Hälfte geladen rot => Akku muss geladen werden

Akku aufladen

Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

Laden Sie den Akku (5) auf, wenn nur noch die rote LED der Ladezustandsanzeige leuchtet.

Ladezeit(Std.)	PAPK 12 A1PAPK 12 A2	PAPK 12 B1PAPK 12 B2
PLGK 12 A1	1 2
PLGK 12 A2	1 2
PLGK 12 B2	0,5 1

1. Nehmen Sie gegebenenfalls den Akku (5) aus dem Gerät.
2. Schieben Sie den Akku (5) in den Ladeschacht des Ladegerätes (16).
3. Schließen Sie das Ladegerät (16) an eine Steckdose an.
4. Nach erfolgtem Ladevorgang trennen Sie das Ladegerät (16) vom Netz.
5. Ziehen Sie den Akku (5) aus dem Ladegerät (16).

Übersicht der LED-Kontrollanzeigen auf dem Ladegerät (16):

Grüne LED leuchtet ohne eingesetzten

Akku: Ladegerät ist betriebsbereit

Grüne LED leuchtet: Akku ist geladen

Rote LED leuchtet: Akku lädt

Schieben Sie den Gang-Wahlschalter (3) auf 1 oder 2, entsprechend einer niedrigen bzw. hohen Drehzahlvorwahl.

Gang 1 0-400 min ^-1

Gang 2 0-1400 min ^-1

Die Gangumschaltung darf nur im Stillstand betätigt werden.

Drehrichtung einstellen

Mit dem Drehrichtungsschalter können Sie die Drehrichtung des Gerätes wählen (Rechtslauf und Linkslauf) und das Gerät gegen ungewolltes Einschalten sichern. Der Pfeil auf dem Drehrichtungsschalter gibt die Arbeitsrichtung an.

1. Warten Sie den Stillstand des Gerätes ab.

2. Rechtslauf: Drehrichtungsschalter (4) rechts drücken.

1. Linkslauf: Drehrichtungsschalter (4) links drücken.

1. Einschaltspere: Drehrichtungsschalter (4) in Mittelstellung bringen.

Der Drehrichtungsschalter darf nur im Stillstand betätigt werden.

Drehmoment einstellen

Sie können durch Drehen des Drehmomenteinstellrings (2) das maximale Drehmoment voreinstellen. Es sind 20+1 Drehmomentstufen vorgesehen.

1. Wählen Sie das gewünschte Drehmoment durch Drehen am Drehmomenteinstellring (2):

Stufe 1 → niedrigstes Drehmoment.

Stufe → höchstes Drehmoment.

Schrauben: Stufe 1 - 20

Bohren: Stufe

1. Beginnen Sie bei einer kleineren Drehmoment-Stufe und erhöhen Sie diese nach Bedarf.

Der Drehmomenteinstellring darf nur im Stillstand betätigt werden.

Das Erreichen der voreingestellten Drehmomentgrenze wird von einem deutlichen Ratschen begleitet.

Dieses Geräusch wird durch die Rutschkupplung verursacht.

Werkzeugwechsel

Durch die automatische Spindelarretierung kann das Werkzeug auch bei Stillstand des Motors gewechselt werden.

1. Drehen Sie das Schnellspannbohrfutter (1) in Richtung RELEASE bis die Bohrfutteröffnung (10) groß genug ist, um das Werkzeug aufzunehmen.

2. Schieben Sie das Werkzeug soweit wie möglich in das Schnellspannbohrfutter (1) ein.

3. Drehen Sie das Schnellspannbohrfutter in Richtung GRIP, um das Werkzeug fest zu klemmen.

4. Um das Werkzeug wieder zu entfernen, drehen Sie das Schnellspannbohrfutter (1) auf und ziehen Sie das Werkzeug heraus.

Ein-/Ausschalten

Mit dem Ein-/Ausschalter (7) können Sie die Drehzahl stufenlos regulieren. Je weiter Sie den Ein-/Ausschalter drücken, desto höher ist die Drehzahl.

1. Zum Einschalten des Gerätes drücken Sie den Ein-/Ausschalter (7). Das LED-Arbeitslicht (9) leuchtet während des Betriebs.
2. Zum Ausschalten lassen Sie den Ein-/Ausschalter (7) los.
   Das Arbeitslicht (9) leuchtet noch circa 10 Sekunden nachdem Sie den Ein-/Ausschalter (7) losgelassen haben.
   Wenn Sie den Drehrichtungsschalter (4) in Mittelstellung bringen, ist das Gerät gegen Einschalten gesichert.

Reinigung und Wartung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Führen Sie folgende Reinigungs- und Wartungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Reinigung

Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden. Es besteht die Gefahr eines Stromschlages.

- Halten Sie Lüftungsschlitze, Motorgehäuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.

Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen.

Wartung

Das Gerät ist wartungsfrei.

Lagerung

• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.
• Die Lagertemperatur für den Akku und das Gerät beträgt zwischen 0 °C und 45 °C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät be- vor Sie das Gerät entsorgen!

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Entsorgungshinweise zum Akku finden Sie in der separaten Betriebsanleitung Ihres Akkus und Ladegeräts.

Elektrische Geräte gehören nicht in den Hausmüll.

- Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

- Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 15).

A 1 Schnellspannbohrfutter .. 91105891

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 5 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von fünf Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Fünf-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Bohrer) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter). Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 329414_2004) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

- Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 329414_2004

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 329414_2004

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

GERMANY

www.grizzly-service.eu

Sommaire

Introduction ......16

CH Tel.: [phone]

(0,08 CHF/Min., mobile

max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 329414_2004

Importeur

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

GERMANIA

www.grizzly-service.eu

DECH	Original-EG-Konformitätserklärung
Hiermit bestätigen wir, dass der Akku-BohrschrauberModell PBSPA 12 A1Seriennummer202009000001 - 202009069500folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 62841-1:2015 • EN 62841-2-1:2018/A11:2019 • EN 62471:2008EN 55014-1:2017 • EN 55014-2:2015 • EN 62321-1:2013
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY10.10.2020	Christian FrankDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Version des informations · Versione delle

informazioni · Stand der Informationen:

09/2020 · Ident.-No.: 72032000092020-DE/CH

FSC

www.fsc.org

MIX

Aus verantwortungs- vollen Quellen

FSC® C142784

PDF ONLINE www.lidl-service.com

Akku PAPK 12 A2 / Ladegerät PLGK 12 A2

DE CH

Akku / Ladegerät 12 V

Originalbetriebsanleitung

FR CH

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/CH Originalbetriebsanleitung Seite 4

Allgemeine Beschreibung ....5

Lieferumfang....5

Übersicht 5

Technische Daten......5

Sicherheitshinweise......5

Bildzeichen in der Anleitung......5

Bildzeichen auf dem Akku......6

Bildzeichen auf dem Ladegerät......6

Allgemeine Sicherheitshinweise ...... 6

Richtiger Umgang mit dem Akkuladegerät 8

Ladevorgang 9

Akku entnehmen/einsetzen 10

Ladezustand des Akkus prüfen......10

Akku aufladen 10

Verbrauchte Akkus.... 11

Lagerung 11

Wandmontage Ladegerät 11

Reinigung ......11

Wartung 12

Entsorgung/Umweltschutz......12

Ersatzteile 12

Garantie 12

Reparatur-Service ......14

Konformitätserklärung......37

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Der Akku und das Ladegerät ist in Verbindung mit einem Gerät der Serie Parkside X 12 V Team zu nutzen. Der Akku ist kompatibel zu allen Geräten des Parkside X 12 V Teams. Der Akku darf nur mit Ladegeräten der Serie Parkside X 12 V TEAM geladen werden. Jede andere Verwendung kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf der vorderen Ausklappseite.

Lieferumfang

- 2x Akku

- Ladegerät

- Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Übersicht

1 Akku

Entriegelungstaste

3 Ladegerät

4 Rote LED

5 Grüne LED

Technische Daten

Akku (Li-Ion)......PAPK 12 A2

Anzahl der Zellen 3

Nennspannung....12 V--

Kapazität....2,0 Ah

Energie....24 Wh

Ladezeit......ca. 1 h

Temperatur ....max 50 °C

Ladevorgang 4 - 40 °C

Betrieb....-20 - 50 °C

Lagerung 0 - 45 °C

Ladegerät ......PLGK 12 A2

Nennaufnahme....50 W

Input

Eingangsspannung

220-240 V\~, 50-60 Hz

Output

Ausgangsspannung....12 V==

Ausgangsstrom 2,4 A

Gerätesicherung T2A

Schutzklasse....回 II

Achtung! Dieses Ladegerät kann nur die folgenden Akkus laden: PAPK 12 A1, PAPK 12 A2, PAPK 12 B1, PAPK 12 B2.

Diese Akkus dürfen mit folgenden

Ladegeräten geladen werden:

PLGK 12 A1, PLGK 12 A2, PLGK 12 B2.

Eine aktuelle Liste der Akkukompatibilität finden Sie unter:

www.lidl.de/akku

Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch einen elektrischen Schlag.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Akku

Der Akku ist Teil der Serie Parkside X 12 V TEAM.

Lesen Sie die Betriebsanleitung aufmerksam durch.

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer oder ins Wasser.

Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab (max. 50 °C).

Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden.

Elektrogeräte gehören nicht in den Hausmüll.

Bildzeichen auf dem Ladegerät

Das Ladegerät ist Teil der Serie Parkside X 12 V TEAM.

Achtung!

Lesen Sie die Bedienungsanleitung aufmerksam durch.

Das Ladegerät ist nur zur Verwendung in Räumen geeignet.

Gerätesicherung

Schutzklasse II (Doppelisolierung)

Elektrogeräte gehören nicht in den Hausmüll.

LED-Anzeige während des Ladevorgangs.

Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrogeräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

Sorgfältiger Umgang mit und Gebrauch von Akkuwerkzeugen:

- Laden Sie Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein La-degerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

- Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

- Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akku-kontakten kann Verbrennungen oder Feuer zur Folge haben.

- Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch.

Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

- Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

- Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

Service

- Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtige Kundendienststellen erfolgen.

Spezielle Sicherheitshinweise für Akkugeräte:

- Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektro-

werkzeug, das eingeschaltet ist, kann zu Unfällen führen.

• Laden Sie Ihre Batterien nur im Innenbereich auf, weil das Ladegerät nur dafür bestimmt ist. Gefahr durch elektrischen Schlag.
• Um das Risiko eines elektrischenrischen Schlags zu reduzieren, ziehen Sie den Stecker des Ladegeräts aus der Steckdose heraus, bevor Sie es reinigen.
• Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab. Hitze schadet dem Akku und es besteht Explosionsgefahr.

- Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

- Öffnen Sie den Akku nicht und vermeiden Sie eine mechanische Beschädigung des Akkus. Es besteht die Gefahr eines Kurzschlusses und es können Dämpfe austreten, die die Atemwege reizen. Sorgen Sie für Frischluft und nehmen Sie bei Beschwerden zusätzlich ärztliche Hilfe in Anspruch.

- Verwenden Sie keine nicht wie- deraufladbaren Batterien. Das Gerät könnte beschädigt wer- den.

Richtiger Umgang mit dem Akkuladegerät

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker und lassen Sie es von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Benutzen Sie ein defektes Ladegerät nicht und öffnen Sie es nicht selbst. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes auf dem Ladegerät übereinstimmt. Es besteht die Gefahr eines elektrischen Schlags.

- Halten Sie das Ladegerät sauber und fern von Nässe und Regen. Benutzen Sie das Ladegerät niemals im Freien. Durch Verschmutzung und das Eindringen von Wasser erhöhen sich das Risiko eines elek trischenrischen Schlags.

- Das Ladegerät darf nur mit den zugehörigen Original-Akkus betrieben werden. Das Laden von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

- Vermeiden Sie mechanische Beschädigungen des Ladegerätes. Sie können zu inneren Kurzschlüssen führen.

- Das Ladegerät darf nicht auf oder in unmittelbarer Umgebung zu brennbaren Untergründen (z. B. Papier, Textilien) betrieben werden. Es besteht Brandgefahr wegen der beim Laden auftretenden Erwärmung.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Der Akku Ihres Gerätes wird nur teilweise vorgeladen geliefert und muss vor Gebrauch zum ersten Mal richtig aufgeladen werden. Stecken Sie den Akku in den Sockel ein und schließen Sie das Ladegerät ans Stromnetz an.

- Ziehen Sie den Netzstecker, wenn der Akku voll aufgeladen ist und trennen Sie den Akku vom Ladegerät.

- Laden Sie in dem Ladegerät keine nicht-wiederaufladbaren Batterien auf.

- Verwenden Sie kein Zubehör welches nicht von PARKSIDE empfohlen wurde. Dies kann zu elek trischenrischem Schlag oder Feuer führen.

Ladevorgang

Setzen Sie den Akku nicht extremen Bedingungen wie Wärme und Stoß aus. Es besteht Verletzungsgefahr durch auslaufende Elektrolytlösung! Spülen Sie bei Augen- oder Hautkontakt die betroffenen Stellen mit Wasser oder Neutralisator und suchen Sie einen Arzt auf.

Laden Sie den Akku nur in trockenen Räumen auf. Die Außenfläche des Akkus muss sauber und trocken sein, bevor Sie das Ladegerät anschließen. Es besteht die Gefahr von Verletzungen durch Stromschlag.

Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Der Akku erreicht erst nach mehrmaligem Laden seine volle Kapazität.

• Laden Sie den Akku vor dem ersten Gebrauch auf.
• Verwenden Sie zum Laden des Akkus ausschließlich ein Ladegerät der Serie Parkside X 12 V Team.
• Eine wesentlich verkürzte Betriebszeit trotz Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Original-Ersatzakku der Serie Parkside X 12 V Team, den Sie über den Onlineshop beziehen können (siehe Kapitel „Ersatzteile“).
• Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Bestimmungen und Hinweise zum Umweltschutz.

DECH

- Defekte, die aus unsachgemäßer Handhabung resultieren, unterliegen nicht der Garantie.

Akku entnehmen/einsetzen

1. Zum Herausnehmen des Akkus (1) aus dem Gerät drücken Sie die Entriegelungstaste (2) am Akku und ziehen den Akku heraus.
2. Zum Einsetzen des Akkus (1) schieben Sie den Akku entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.

Setzen Sie den Akku erst ein, wenn das Akku-Werkzeug vollständig für den Einsatz

vorbereitet ist.

Ladezustand des Akkus prüfen

Die Ladezustandsanzeige am Gerät signalisiert den Ladezustand des Akkus (1).

- Der Ladezustand des Akkus wird durch Aufleuchten der entsprechenden LED-Leuchte angezeigt, wenn das Gerät in Betrieb ist. Halten Sie dafür den Einschalter gedrückt.

rot-gelb-grün => Akku vollgeladen rot-gelb => Akku ca. zur Hälfte geladen rot => Akku muss geladen werden

Akku aufladen

Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

Laden Sie den Akku (1) auf, wenn nur noch die rote LED der Ladezustandsanzeige leuchtet. Die Ladezustandsanzeige am Gerät signalisiert den Ladezustand des Akkus (1).

Ladezeit(Std.)	PAPK 12 A1PAPK 12 A2	PAPK 12 B1PAPK 12 B2
PLGK 12 A1	1 2
PLGK 12 A2	1 2
PLGK 12 B2	0,5 1

1. Nehmen Sie gegebenenfalls den Akku (1) aus dem Gerät.
2. Schieben Sie den Akku (1) in den Ladeschacht des Ladegerätes (3).
3. Schließen Sie das Ladegerät (3) an eine Steckdose an.
4. Nach erfolgtem Ladevorgang trennen Sie das Ladegerät (3) vom Netz.
5. Ziehen Sie den Akku (1) aus dem Ladegerät (3).

Übersicht der LED-Kontrollanzeigen auf dem Ladegerät (3):

Grüne LED (5) leuchtet ohne eingesetzten Akku:

Ladegerät betriebsbereit.

Grüne LED (5) leuchtet: Akku ist geladen.

Rote LED (4) leuchtet: Akku lädt.

Rote LED (4) blinkt: Fehler

Verbrauchte Akkus

- Eine wesentlich verkürzte Betriebszeit trotz Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Original-Ersatzakku der Serie Parkside X 12 V Team, den Sie über den Online-shop beziehen können (siehe Kapitel „Ersatzteile“).

- Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Bestimmungen und Hinweise zum Umweltschutz (siehe „Entsorgung/Umweltschutz“).

Lagerung

- Nehmen Sie den Akku vor einer längeren Lagerung aus dem Gerät und laden Sie ihn vollständig auf.

- Prüfen Sie während einer längeren Lagerungsphase etwa alle 3 Monate den Ladezustand des Akkus und laden Sie bei Bedarf nach.

• Die Lagertemperatur für den Akku beträgt zwischen 0 °C und 45 °C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

Wandmontage Ladegerät (optional)

Sie können das Ladegerät (3) auch an der Wand montieren.

• Bringen Sie zwei Schrauben im Abstand von 54 mm mit Hilfe von Dübeln an der Wunschposition einer Wand an.
• Der Schraubenkopf kann einen Durchmesser von 7 - 9 mm haben.
• Lassen Sie die Schraubenköpfe mit ca. 10 mm Abstand zur Wand hervorstehen.
• Sie können das Ladegerät (3) mit den Öffnungen der Wandhalterung an die beiden Schrauben ansetzen und das Ladegerät auf Anschlag nach unten ziehen.

Achten Sie beim Bohren darauf, keine Versorgungsleitungen zu beschädigen. Verwenden Sie geeignete Suchgeräte, um diese aufzuspüren oder nehmen Sie einen Installationsplan zu Hilfe. Kontakt mit Elektroleitungen kann zu elektrischem Schlag und Feuer, Kontakt einer Gasleitung zur Explosion führen. Beschädigung einer Wasserleitung kann zu Sachbeschädigung und elektrischem Schlag führen.

Reinigung

Reinigen Sie das Ladegerät und den Akku mit einem trockenen Tuch oder mit einem Pinsel. Verwenden Sie kein Wasser oder metallische Gegenstände.

Wartung

• Das Gerät ist wartungsfrei.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

- Geben Sie das Gerät und das Ladegerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

- Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit einem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.

- Entsorgen Sie Akkus nach den lokalen Vorschriften. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.

- Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular.

Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 14).

Akku PAPK 12 A2 80001263

Akku PAPK 12 B2 80001262

Ladegerät

PLGK 12 A2, EU....80001335

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf diesen Artikel 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kauf-

beleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt ausschließlich für Material- oder Fabrikationsfehler.

Diese Garantie erstreckt sich nicht auf die normale Abnutzung von Verschleißteilen (z.B. Akkukapazität).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Ebenso für Schäden durch Wasser, Frost, Blitz und Feuer oder falschen Transport. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 329414_2004) als _Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

- Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 329414_2004

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 329414_2004

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

DEUTSCHLAND

www.grizzly-service.eu

Sommaire

Introduction ......15

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

ALLEMAGNE

www.grizzly-service.eu

Contenuto

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

GERMANIA

www.grizzly-service.eu

Hiermit bestätigen wir, dassLadegerät/AkkuModell: PLGK 12 A2/PAPK 12 A2IAN: 329414_2004folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2014/30/EU • 2014/35/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A13:2017 • EN 62233:2008EN 60335-2-29:2004/A11:2018 • EN 62841-1:2015 Anhang KEN 55014-1:2017 • EN 55014-2:2015 • IEC 62133-2:2017EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-1:2013
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (20)** trägt der Hersteller:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY10.10.2020	Christian FrankDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim,

GERMANY

10.10.2020

0.5

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Version des informations · Versione delle

informazioni · Stand der Informationen:

09/2020 · Ident.-No.: 72032000092020-DE/CH

FSC

www.fsc.org

MIX

Aus verantwortungs- vollen Quellen

FSC® C142784
