| Type de produit | Visseuse-perceuse sans fil |
| Marque | Parkside |
| Modèle | PBSPA 12 A1 |
| Tension nominale | 12 V= |
| Vitesse à vide (1re vitesse) | 0-400 min⁻¹ |
| Vitesse à vide (2e vitesse) | 0-1400 min⁻¹ |
| Couple de rotation maximal | 30 Nm |
| Capacité du mandrin | 0,8-10 mm |
| Poids (avec batterie) | environ 0,95 kg |
| Diamètre de perçage max. (bois) | 19 mm |
| Diamètre de perçage max. (acier) | 10 mm |
| Réglage du couple | 20+1 positions |
| Sens de rotation | Réversible (droite/gauche) avec verrouillage central |
| Éclairage | Lampe LED de travail avec temporisation 10 s |
| Type de batterie | Li-Ion 12 V, gamme Parkside X 12 V TEAM |
| Capacité de la batterie fournie | 2,0 Ah (PAPK 12 A2) |
| Temps de charge (avec PLGK 12 A2) | env. 1 heure |
| Niveau de pression acoustique (LpA) | 74,8 dB(A) |
| Niveau de puissance sonore (LWA) | 85,5 dB(A) |
| Vibration (perçage/vissage) | < 2,5 m/s² |
| Accessoires fournis | 7 forets métal (2-8 mm), 7 forets bois (3-10 mm), 25 embouts, sac de rangement, 2 batteries, chargeur |
| Garantie (perceuse) | 5 ans |
| Garantie (batterie/chargeur) | 3 ans |
FOIRE AUX QUESTIONS - PBSPA 12 A1 PARKSIDE
Questions des utilisateurs sur PBSPA 12 A1 PARKSIDE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Visseuse au format PDF gratuitement ! Retrouvez votre notice PBSPA 12 A1 - PARKSIDE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PBSPA 12 A1 de la marque PARKSIDE.
MODE D'EMPLOI PBSPA 12 A1 PARKSIDE
Perceuse-visseuse sans fil et accessoires
Traduction des instructions d'origine
IAN 329414 _2004
DE CH
Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
IT CH

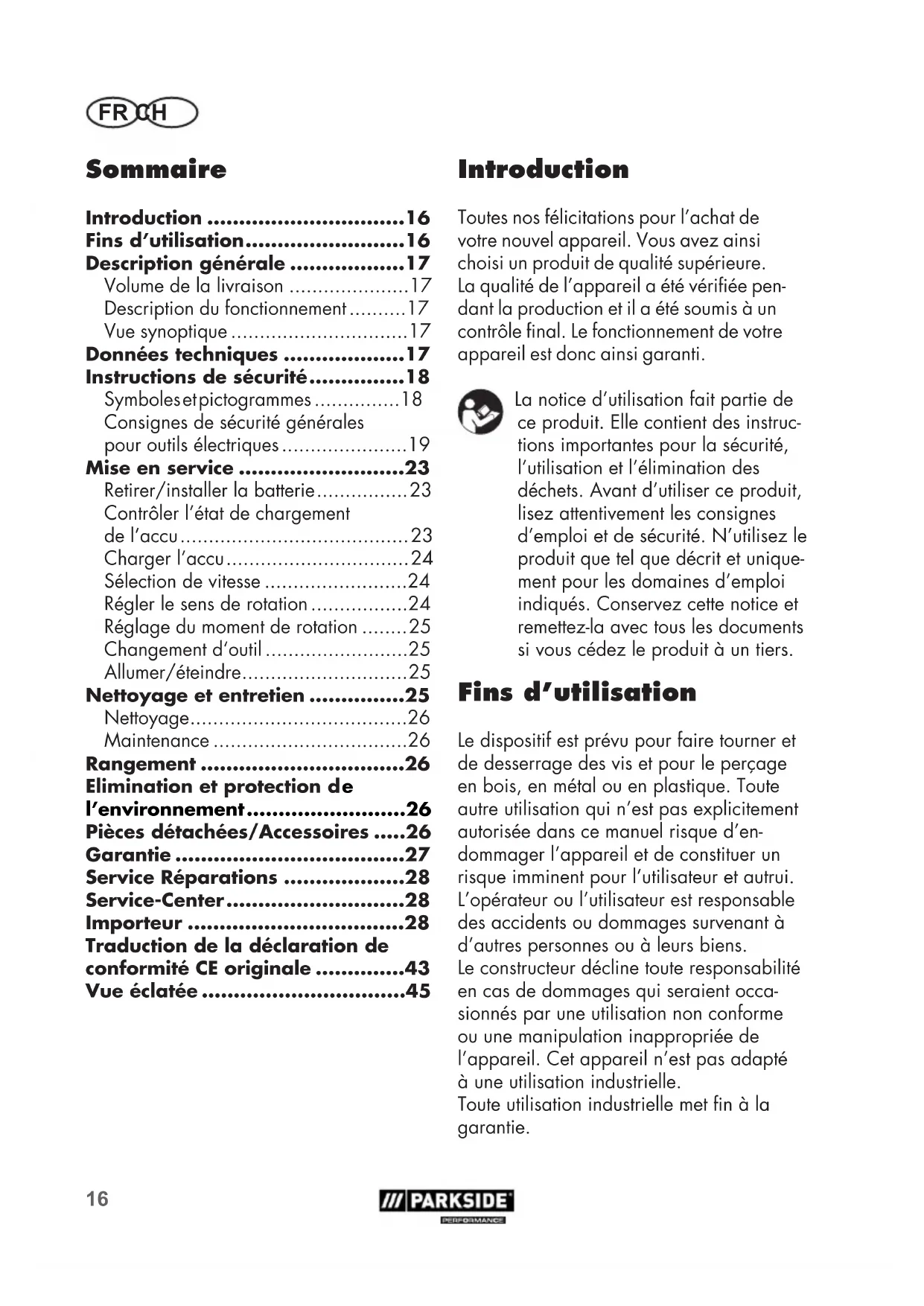

FR/CH Traduction des instructions d'origine Page 16
Fins d'utilisation......16
Description générale ......17
Volume de la livraison .....17
Description du fonctionnement......17
Vue synoptique ....17
Données techniques .....17
Instructions de sécurité......18
Symboles et pictogrammes ..... 18
Consignes de sécurité générales pour outils électriques....19
Mise en service ......23
Retirer/installer la batterie....23
Contrôler l'état de chargement de l'accu....23
Charger l'accu....24
Sélection de vitesse ......24
Régler le sens de rotation .....24
Réglage du moment de rotation .....25
Changement d'outil 25
Allumer/éteindre....25
Nettoyage et entretien ......25
Nettoyage....26
Maintenance 26
Rangement ......26
Elimination et protection de l'environnement....26
Pièces détachées/Accessoires .....26
Garantie 27
Traduction de la déclaration de conformité CE originale ....43

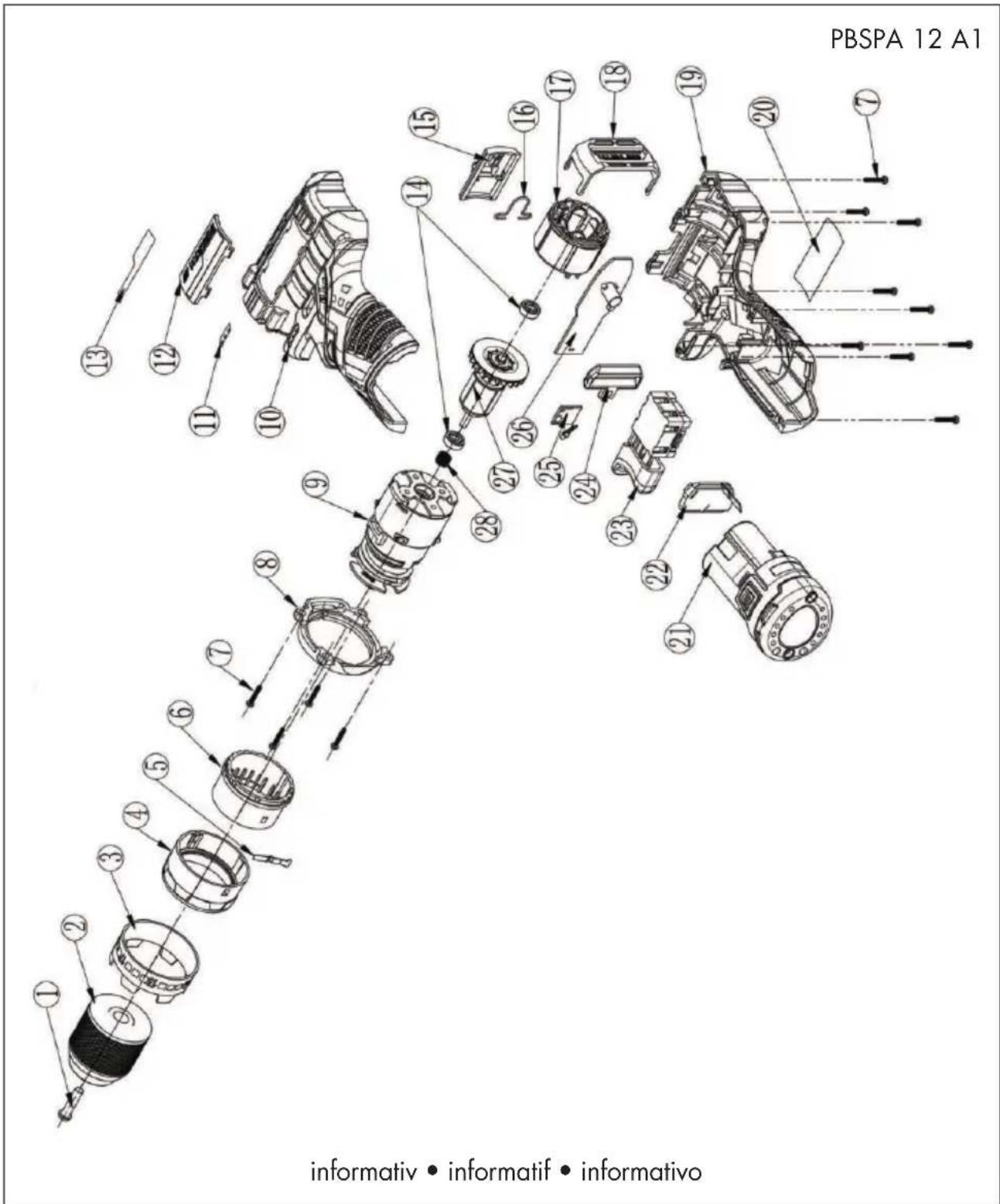

Vue éclatée ....45
Introduction
Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure. La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre appareil est donc ainsi garanti.
La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués. Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.
Fins d'utilisation
Le dispositif est prévu pour faire tourner et de desserrage des vis et pour le perçage en bois, en métal ou en plastique. Toute autre utilisation qui n'est pas explicitement autorisée dans ce manuel risque d'endommager l'appareil et de constituer un risque imminent pour l'utilisateur et autrui. L'opérateur ou l'utilisateur est responsable des accidents ou dommages survenant à d'autres personnes ou à leurs biens. Le constructeur décline toute responsabilité en cas de dommages qui seraient occasionnés par une utilisation non conforme ou une manipulation inappropriée de l'appareil. Cet appareil n'est pas adapté à une utilisation industrielle.
Toute utilisation industrielle met fin à la garantie.
L'appareil fait partie de la gamme Parkside X 12 V TEAM et peut être utilisé avec les batteries de la gamme Parkside X 12 V TEAM. Les batteries doivent être chargées uniquement avec des chargeurs appartenant à la gamme Parkside X 12 V TEAM.
Description générale
Vous trouverez les illustrations sur les pages à l'arrière et à l'avant.
Volume de la livraison
Déballez l'appareil et vérifiez que la livraison est complète :
- Perceuse-visseuse sans fil
- 7 forets à métal (2/3/4/5/6/7/8 mm)
- 7 forets à bois (3/4/5/6/7/8/10 mm)
- Kit de 25 embouts
- Sac de rangement
- 2 batteries + chargeur avec mode d'emploi
- Mode d'emploi
Description du fonctionnement
La perceuse-visseuse sans fil avec deux vitesses dispose d'un réglage d'étapes 20 +1 de couple, rotation à droite/à gauche, d'un mandrin de perceuse à serrage rapide amovible, d'un logement d'embout hexagonal et d'une lumière de travail DEL.
Pour savoir quelles fonctions remplissent les éléments de commande, veuillez vous reporter aux descriptions suivantes.
Vue synoptique
A 1 Mandrin de perceuse à serrage rapide
2 Anneau de réglage du couple
de rotation
3 Sélecteur de vitesse
4 Commutateur de sens de rotation
5 Accumulateur
6 Touche de déverrouillage de l'accumulateur
7 Interrupteur Marche/Arrêt
8 Annonce d'état de chargement
de l'accumulateur
9 Lumière de travail DEL
10 Ouverture du mandrin
11 Porte-embouts
12 Embouts
13 Forets à métal
14 Forets à bois
15 Sac de rangement
16 Chargeur
Données techniques
Perceuse-visseuse sans fil....PBSPA 12 A1
Tension de moteur U.... 12 V=
Vitesse de rotation à vide n_0 1re vitesse....0-400min ^-1 2e vitesse....0-1400min ^-1
Couple de rotation maximal ..... 30 Nm
Envergure du mandrin de perceuse....0,8-10mm
Poids(avecbatterie) ...... environ 0,95 kg
Poids (accessoires seulement)....1,4 kg
Diamètre de perçage dans le bois .... max. 19 mm dans l'acier .... max. 10 mm
Niveau de pression acoustique (L_pA) 74,8 dB(A), K_pA = 3 dB
Niveau de puissance sonore (L_WA) ..... 85,5 dB(A); K_WA = 3 dB
FRCH
Vibration (a_h)
Perçage dans le métal..... < 2,5 m/s²
Vissage....< 2,5 m/s ^2
K = 1,5 ~m / s^2
Température....max. 50 °C
Processus de charge ....4 - 40 °C
Fonctionnement......-20-50°C
Stockage....0-45°C
Attention ! Vous trouverez une liste actualisée de la compatibilité des batteries à l'adresse : www.lidl.de/akku
Cet appareil peut être alimenté exclusivement par les batteries suivantes : PAPK 12 A1, PAPK 12 A2, PAPK 12 B1, PAPK 12 B2.
Ces batteries peuvent être rechargées avec les chargeurs suivants : PLGK 12 A1, PLGK 12 A2, PLGK 12 B2.
La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée et peut être utilisée pour comparer un outil à un autre.
L'indication du fait que la valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.
Avertissement :
ssion de vibration au cours de l'utilisation réelle de l'outil élec- trique peut différer de la valeur totale déclarée, selon les méthodes d'utilisation de l'outil.
Essayez de maintenir aussi faible que possible la contrainte que constituent les vibrations. Mesure à titre d'exemple pour réduire la contrainte que constituent les vibra- tions : limiter le temps de travail. Il faut à ce titre tenir compte de toutes
les parties du cycle d'exploitation (par exemple les temps au cours desquels l'outil électroportatif est éteint, et ceux au cours desquels il est certes allumé mais fonctionne hors charge).
Instructions de sécurité
Lors de l'utilisation de l'appareil, respectez les consignes de sécurité.
Symboles et pictogrammes
Symboles apposés sur l'appareil
Lisez attentivement les instructions d'emploi.
Percer
Les machines n'ont pas leur place dans les ordures ménagères.
Symboles utilisés dans le mode d'emploi
Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.
Pictogramme de danger avec informations de prévention des dommages aux personnes par décharge électrique.
Symbole d'interdiction et indications relatives à la prévention de dommages.
Symboles de remarque et informations permettant une meilleure utilisation de l'appareil.
Consignes de sécurité générales pour outils électriques
AVERTISSEMENT ! Lisez toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil électrique. Des omissions lors de l'observation des consignes de sécurité et des instructions peuvent causer une décharge électrique, un incendie et / ou de graves blessures.
Conservez toutes les consignes de sécurité et les instructions pour les consulter ultérieurement.
Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
1) Securite sur le lieu de travail:
a) Conservez votre zone de travail propre et bien éclairée. Les zones de travail en désordre et non éclairées peuvent être à l'origine d'accidents.
b) Avec l'outil électrique, ne travaillez pas dans un environnement soumis à un risque d'explosion et dans lequel se trouvent des poussières, des gaz et des liquides inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs.
c) Pendant l'utilisation de l'outil électrique, tenez à distance les enfants et les autres personnes.
En cas de déflection, vous pouvez perdre le contrôle de l'appareil.
2) Securite électrique:
a) La fiche de raccordement de l'outil électrique doit convenir à la prise de courant. La fiche ne doit pas être modifiée de quelle manière que ce soit. N'utilisez aucune prise d'adaptateur conjointement avec des outils électriques ayant une mise à la terre de protection. Les fiches inchangées et les prises de courant appropriées diminuent le risque de décharge électrique.
b) Evitez le contact du corps avec les surfaces mises à la terre, telles que les tubes, les chauffages, les fours et les réfrigérateurs. Il existe un risque accru de décharge électrique, si votre corps est mis à la terre.
c) Tenez les outils électriques à distance de la pluie ou de l'humidité. La pénétration de l'eau dans un outil électrique augmente le risque d'une décharge électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e) Si vous travaillez avec un outil électrique en plein air, utilisez uniquement un câble de prolongation qui soit adapté pour l'extérieur. L'emploi d'un câble de prolongation approprié pour le domaine extérieur diminue le risque d'une décharge électrique.
FRCH
f) Si l'utilisation de l'outil électrique dans un environnement humide ne peut être évitée, utilisez un disjoncteur à courant de défaut. L'utilisation d'un disjoncteur à courant de défaut réduit le risque d'électrocution.
3) Securite des personnes:
a) Restez vigilant, faites attention à ce que vous faites et utilisez raisonnablement l'outil électrique pendant votre travail. N'utilisez aucun outil électrique si vous êtes fatigué ou vous trouvez sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention durant l'utilisation de l'outil électrique peut être la cause de graves blessures.
b) Portez toujours un équipement de protection individuel et des lunettes protectrices. Le port d'un équipement de protection individuel, comme un masque anti-poussières, des chaussures de sécurité anti-dérapantes, un casque de protection ou des protections auriculaires, en fonction du type et de l'utilisation de l'outil électrique, diminue le risque des blessures.
c) Evitez une mise en service non prévue. Assurez-vous que l'outil électrique est éteint avant que vous ne le connectiez à l'alimentation en courant et / ou à l'accumulateur, le portiez ou le déplaciez. Si en portant l'appareil électrique, votre doigt appuie sur le commutateur ou que l'appareil se mette en marche lorsque vous le connectez, cela peut entraîner un accident.
d) Retirez les outils de réglage ou
la clé à écrous avant de mettre l'outil électrique sous tension. Un outil ou une clé qui se trouve dans une partie mobile de l'appareil peut être à l'origine de blessures.
e) Ne pas se précipiter. Assurez-vous d'avoir une position stable et d'être tout le temps en équilibre. Vous pourrez ainsi mieux contrôler mieux l'outil électrique dans des situations inattendues.
f) Portez des vêtements appropriés convenables. Ne portez aucun habit large ou parure. Maintenez vos cheveux, habits et gants loin des parties mobiles. Les habits légers, les parures ou les longs cheveux peuvent être saisis par les parties mobiles.
g) Lorsque des dispositifs d'aspiration ou de réception de poussière peuvent être montés, ceux-ci doivent être placés et correctement utilisés. L'utilisation d'un dispositif d'aspiration diminue le risque de formation de poussières.
h) Ne pensez pas être en sécurité et n'ignorez pas les règlementations en matière de sécurité, même si après de nombreuses utilisations, vous êtes habitué à l'outil électrique. Un comportement insouciant peut en l'espace de quelques secondes provoquer des blessures graves.
4) Utilisation et manipulation de l'outil électrique:
a) Ne pas forcer l'outil. Utilisez pour votre travail l'outil électrique le mieux adapté. Avec un outil électrique approprié, vous travaillez mieux
et avec davantage de sécurité dans le secteur de travail donné.
b) N'utilisez aucun outil électrique dont le commutateur est défectueux. Un outil électrique qui ne peut plus être allumé ou éteint est dangereux et doit être réparé.
c) Débranchez la fiche de la prise et/ou retirez une batterie amovible avant de régler l'appareil, de changer des pièces d'outils d'intervention ou de ranger l'outil électrique. Cette mesure de précaution empêche un démarrage involontaire de l'outil électrique.
d) Conservez les outils électriques inutilisés hors de la portée des enfants. Ne laissez pas des personnes qui ne connaissent pas l'appareil ou n'ont pas lu ces instructions utiliser l'appareil. Les outils électriques sont dangereux s'ils sont utilisés par des personnes inexpérimentées.
e) Prenez soin de l'outil électrique et de l'outil d'intervention. Contrôlez si les parties mobiles fonctionnent correctement et ne se coïncent pas ; vérifiez l'appareil pour voir si des pièces sont rompues ou sont endommagées, perturbant ainsi le fonctionnement de l'outil électrique. Faites réparer les pièces endommagées avant d'utiliser l'appareil. Beaucoup d'accidents ont pour origine des outils électriques mal entretenus.
f) Maintenez les outils coupants aiguisés et propres. Les outils tran-chants bien entretenus ayant des bords de coupe aiguisés se coincent moins et s'utilisent plus facilement.
g) Utilisez l'outil électrique, les ac-
cessoires, les outils, etc. conformément à ces instructions. Prenez également en compte les conditions de travail et l'activité à réaliser. L'utilisation des outils électriques pour des buts autres que ceux prévus peut mener à des situations dangereuses.
h) Gardez les manches et les surfaces de prise secs, propres et exempts d'huiles et de graisses. Des manches et des surfaces de prise glissantes ne permettent pas une utilisation et un contrôle sûrs de l'outil électrique dans des situations imprévisibles.
5) Utilisation des outils fonctionnant sur batteries et precaution d'emploi
a) Charger les accumulateurs uniquement avec les chargeurs qui sont recommandés par le fabricant. Il y a un risque d'incendie si un chargeur, approprié pour un type précis d'accumulateur, est utilisé avec d'autres accumulateurs.
b) N'utiliser que les accumulateurs prévus à cet effet avec les outils électriques. L'utilisation d'un autre accumulateur peut entraîner des blessures ou déclencher un incendie.
c) Tenir l'accumulateur non utilisé à distance des trombones de bureau, des pièces de monnaie, des clés, des clous, des vis ou de tous autres petits objets en métal qui pourraient causer un découplage des contacts. Un court-circuit entre les contacts d'accumulateur peut entraîner des combustions ou un début d'incendie.
d) En cas de mauvaise utilisation, le liquide peut sortir de l'ac-
cumulateur. Evitez tout contact avec celui-ci. En cas de contact accidentel, rincer avec de l'eau. Si le liquide pénètre dans les yeux, consulter un médecin. Des fuites de liquide provenant de l'accumulateur peuvent entraîner des irritations de la peau ou des brûlures.
e) N'utilisez pas de batterie endommagée ou altérée. Des batteries endommagées ou altérées peuvent se comporter de façon imprévisible et provoquer un incendie, une explosion ou un risque de blessure.
f) N'exposez pas une batterie à un feu ou à des températures trop élevées. Le feu ou des températures supérieures à 130 °C peuvent provoquer une explosion.
g) Suivez toutes les instructions relatives au chargement et ne rechargez jamais la batterie ou l'outil sans fil à des températures en dehors de la plage indiquée dans le mode d'emploi. Un chargement incorrect ou à des températures en dehors de la plage autorisée peut détruire la batterie et augmenter le risque d'incendie.
6) Service:
a) Ne laissez réparer votre outil électrique que par des professionnels qualifiés et seulement avec des pièces de rechange d'origine. Vous serez ainsi sûr de conserver la sécurité pour l'outil électrique correspondant.
b) Ne réparez jamais des batteries endommagées. L'ensemble de la maintenance des batteries ne peut être effectué que par le fabricant ou par les
centres de service après-vente mandatés.
7) AUTRES CONSIGNES DE SÉCURITÉ
a) Tenez l'appareil par ses surfaces de prise isolées pendant toute opération où l'outil utilisé peut toucher des câbles électriques cachés. Le contact avec un fil sous tension peut également mettre les parties métalliques sous tension et provoquer un choc électrique.
b) N'utilisez pas d'accessoires non recommandés par PARKSIDE.
Cela pourrait entraîner une électrocution ou un incendie.
8) CONSIGNES DE SÉCURITÉ POUR L'UTILISATION DE FORETS LONGS
a) Ne travaillez en aucun cas à un régime plus élevé que le régime maximal autorisé pour le foret. En cas de régimes plus élevés, le foret peut se tordre légèrement s'il peut tourner librement sans contact avec la pièce à travailler, et provoquer des blessures.
b) Commencez l'opération de forage toujours à un régime faible lorsque le foret est en contact avec la pièce à travailler. En cas de régimes plus élevés, le foret peut se tordre légèrement s'il peut tourner librement sans contact avec la pièce à travailler, et provoquer des blessures.
c) N'exercez pas une pression excessive et uniquement dans le sens longitudinal par rapport au foret. Les forets peuvent se tordre et casser ou provoquer une perte de contrôle et des blessures.
9) AUTRES RISQUES
Même si vous utilisez cet outil électrique de manière conforme, il existe malgré tout d'autres risques. Les dangers suivants peuvent se produire en fonction de la méthode de construction et du modèle de cet outil électrique :
a) Coupures
b) Dommages affectant l'ouïe si aucune protection d'ouïe appropriée n'est portée.
c) Ennuis de santé engendrés par les vibrations affectant les bras et les mains si l'appareil est utilisé pendant une longue période ou s'il n'est pas employé de manière conforme ou correctement entretenu.
Avertissement ! Pendant son fonctionnement cet outil électrique produit un champ électromagnétique qui, dans certaines circonstances, peut perturber des implants médicaux actifs ou passifs. Pour diminuer le risque de blessures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant de l'implant médical avant d'utiliser cette machine.
Respectez les consignes de sécurité et informations relatives au chargement et à l'utilisation correcte qui sont indiquées dans la notice d'utilisation de votre batterie et chargeur de la gamme Parkside X 12 V Team. Vous trouverez une description détaillée du processus de charge et de plus amples informations dans ce mode d'emploi séparé.
Mise en service
Retirez la batterie de l'appareil pour empêcher une mise en service involontaire. Risque de blessures !
Veillez à ce que la température ambiante pendant le travail ne soit pas supérieure à 50 °C ni inférieure à -20 °C.
Retirer/installer la batterie
- Pour enlever la batterie (5) de l'appareil, appuyez sur le bouton de déverrouillage (6) de la batterie et retirez la batterie.
- Procédez à l'insertion de la batterie (5) en glissant la batterie le long du guidage. Il s'enclenche avec un déclic.
Contrôler l'état de chargement de l'accu
L'affichage d'état de chargement (8) indique l'état de chargement de l'accu (5).
L'état de chargement de l'accu est indiqué par l'éclairage de la lampe DEL correspondante, lorsque l'appareil est en service.
Maintenez pour cela l'interrupteur marche (7) appuyé.
rouge-jaune-vert
=> Batterie entièrement chargée.
rouge-jaune
=> Batterie chargée env. à moitié.
rouge => Batterie doit être chargée.
FRCH
Charger l'accu
Laissez refroidir un accumulateur chaud avant de procéder au chargement.
Rechargez la batterie (5) uniquement si la LED rouge de l'affichage de l'état de charge de la batterie est allumée.
| Temps de charge (h) | PAPK 12 A1 PAPK 12 A2 | PAPK 12 B1 PAPK 12 B2 |
| PLGK 12 A1 | 1 2 | |
| PLGK 12 A2 | 1 2 | |
| PLGK 12 B2 | 0,5 1 |
- S'il y a lieu, retirez l'accumulateur (5) de l'appareil.
- Connectez le chargeur (5) à une prise de courant.
- Insérez l'accumulateur (16) dans l'orifice de chargement du chargeur (16).
- Une fois l'opération de chargement terminée, séparez le chargeur (16) du réseau.
- Retirez l'accumulateur (5) du chargeur (16).
Récapitulatif des voyants de contrôle LED sur le chargeur (16) :
La LED verte est allumée sans que la batterie soit insérée : le chargeur est fonctionnel
La LED verte est allumée : la batterie est chargée
La LED rouge est allumée :
la batterie est en charge
La LED rouge clignote : défaut
Sélection de vitesse
Pousser le sélecteur de vitesse (3) sur 1 ou 2, pour une vitesse de rotation basse ou élevée.
1re vitesse....0-400min ^-1
2e vitesse....0-1400min ^-1
Le changement de vitesse ne peut être effectué qu'à l'arrêt !
Régler le sens de rotation
Grâce à l'interrupteur de réglage du sens de rotation, vous pouvez choisir le sens de rotation de l'appareil (à droite et à gauche) et sécuriser l'appareil contre une mise en route involontaire.
La flèche sur le commutateur du sens de rotation indique le sens de fonctionnement.
- Attendez l'arrêt complet de l'appareil.
- Rotation à droite : Appuyer sur l'interrupteur de réglage du sens de rotation (4) vers la droite.
- Rotation à gauche : Appuyer sur l'interrupteur de réglage du sens de rotation (4) vers la gauche.
- Verrouillage d'enclenchement : Positionnez l'interrupteur de réglage (4) du sens de rotation au centre.
L'interrupteur de réglage du sens de rotation ne doit être actionné que lorsque l'appareil est à l'arrêt pour ne pas l'endommager.
Réglage du moment de rotation
Vous pouvez présélectionner le couple maximal en tournant l'anneau de mandrin de perceuse (2). Il y a 20 +1 étapes de couple.
- Sélectionnez le moment de rotation désiré en tournant l'anneau de mandrin de perceuse (2) :
Niveau 1 -> moment de rotation le plus bas. Niveau ➕ -> moment de rotation le plus élevé.
Vis : Niveau 1 - 20
Percer : Niveau
- Commencez avec un moment de rotation de bas niveau et augmentez-le selon le besoin.
L'anneau de réglage du couple de rotation ne peut être actionné qu'à l'arrêt !
Un cliquetis très net se fait entendre à l'arrivée à la limite de couple pré-réglée. Ce bruit est provoqué par l'accouplement à glissement.
Changement d'outil
Grâce au blocage automatique de la broche, il est possible de changer l'outil même lorsque le moteur est à l'arrêt.
-
Tournez le mandrin à serrage rapide (1) dans le sens RELEASE jusqu'à ce que l'ouverture du mandrin (10) soit suffisamment grande pour recevoir l'outil.
-
Poussez l'outil le plus loin possible dans le mandrin de perceuse à serrage rapide (1).
-
Tournez le mandrin à serrage rapide dans le sens GRIP pour bloquer fermement l'outil.
-
Pour enlever l'outil de nouveau, ouvrez le mandrin de perceuse à serrage rapide (1) en le tournant et retirez l'outil.
Allumer/éteindre
Avec l'interrupteur marche/arrêt (7), vous pouvez ajuster la vitesse en continu. Plus vous poussez l'interrupteur marche/arrêt, plus la vitesse de rotation est élevée.
-
Pour allumer l'appareil, appuyez sur l'interrupteur marche/arrêt (7). La lumière LED de travail (9) s'allume lors de l'utilisation.
-
Pour éteindre l'appareil, relâcher l'interrupteur marche/arrêt (7).
La lampe de travail (9) reste allumée pendant 10 secondes environ après que vous ayez relâché l'interrupteur Marche/Arrêt (7).
Lorsque vous déplacez le commutateur de sens de rotation (4) au centre, l'appareil est bloqué.
Nettoyage et entretien
Faites exécuter par notre service après-vente les travaux de réparation et les opérations de maintenance qui ne sont pas décrits dans ce guide. Utilisez seulement des pièces d'origine. Risque de blessure !
Avant tout travail, mettez l'appareil hors tension et retirez l'accumulateur de l'appareil.
FRCH
Exécutez à intervalles réguliers les travaux de nettoyage et les opérations de maintenance décrits ci-dessous. Vous bénéficierez ainsi d'une utilisation longue et sûre de votre appareil.
Nettoyage
L'appareil ne doit pas être aspergé avec de l'eau ou immergé dans l'eau. Il existe un danger de décharge électrique !
- Conservez propres les fentes de ventilation, le boîtier moteur et les poignées de l'appareil. Pour ce faire, utilisez un chiffon humide ou une brosse.
N'utilisez aucun produit de nettoyage ou solvant. Vous pourriez endommager irréparablement l'appareil.
Maintenance
Le appareil ne nécessite aucune maintenance.
Rangement
- Rangez l'appareil à un endroit sec et protégé de la poussière et surtout hors de la portée des enfants.
- La température de stockage de la batterie est de 0 °C à 45 °C. Évitez une chaleur ou un froid extrême pendant le stockage afin que la batterie ne perde pas en performance.
Elimination et protection de l'environnement
Retirez la batterie de l'appareil avant de mettre l'appareil au rebut !
Introduisez l'appareil, les accessoires et l'emballage dans un circuit de recyclage respectueux de l'environnement.
Vous trouverez les consignes de recyclage de la batterie dans le mode d'emploi séparé de votre batterie et chargeur.
Les machines n'ont pas leur place dans les ordures ménagères.
- Portez l'appareil à un point de recyclage. Les différentes composantes en plastique et en métal peuvent être séparées selon leur nature et subir un recyclage. Demandez des précisions à notre centre de services
- Nous exécutons gratuitement l'élimination des déchets de vos appareils renvoyés défectueux.
Pièces détachées/ Accessoires
Vous obtiendrez des pièces de rechange et des accessoires à l'adresse www.grizzly-service.eu
Si vous avez des problèmes lors du passage de la commande, merci d'utiliser le formulaire de contact.
Pour toute autre question, adressez-vous au "Service-Center" (voir page 28).
A 1 Mandrin de perceuse à serrage rapide......91105891
Garantie
Chère cliente, cher client,
Vous disposez d'une garantie de 5 ans à compter de la date d'achat.
En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.
Conditions de garantie
La période de garantie court à compter de la date d'achat. Conservez soigneusement le ticket de caisse original. Ce document sert de preuve d'achat.
Si un défaut matériel ou de fabrication apparaît dans un délai de cinq ans à compter de la date d'achat de ce produit, nous réparerons ou vous remplacerons gratuitement le produit, selon notre convenance. Cette prestation de garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) soient présentés dans un délai de cinq ans et qu'une brève description soit faite sur le type de défaut et sur le moment de son apparition.
Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.
Durée de garantie et demande légale en dommages-intérêts
La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.
Volume de la garantie
L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.
La garantie s'applique aux défauts de matériel ou aux défauts de fabrication.
Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure (par exemple : forets) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs).
Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérative-ment respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis des-quels une mise en garde est émise, doivent absolument être évités.
Marche à suivre dans le cas de garantie
Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :
- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 329414_2004) comme preuve d'achat.
- Vous trouverez le numéro d'article sur la plaque signalétique.
- Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des
FRCH
renseignements supplémentaires sur le déroulement de votre réclamation.
- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez ren-voyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.
Service Réparations
Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif.
Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés suffisamment affranchis.
Attention : veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté.
Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés.
Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.
Service-Center
FR Service France
Tel.: 0800 919270
E-Mail: grizzly@lidl.fr
IAN 329414_2004
CH Service Suisse
| Veuillez | noter | que | l'adresse |
| pas | une | adresse | de se |
| Contactez | d'abord | le | service |
| cité | plus | haut. |
DE-63762 Großostheim, Allemagne
www.grizzly-service.eu
Contenuto
Introduzione ....30
Utilizzo 30
 |  | |
| Nous certifions par la présente que lePerceuse-visseuse sans filde construction PBSPA 12 A1Numéro de série202009000001 - 202009069500est conforme aux directives UE actuellement en vigueur : | ||
| 2006/42/EC • 2014/30/EU • 2011/65/EU* | ||
| En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées : | ||
| EN 62841-1:2015 • EN 62841-2-1:2018/A11:2019 • EN 62471:2008EN 55014-1:2017 • EN 55014-2:2015 • EN 62321-1:2013 | ||
| Le fabricant assume seul la responsabilité d’établir la présente déclaration de conformité : | ||
 | Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY10.10.2020 |  Christian FrankChargé de documentation |
* L'objet de la déclaration décrit ci-dessus est conforme aux dispositions de la directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
Explosionszeichnung Vue éclatée • Vista esplosa
GRIZZLY TOOLS GMBH & CO. KG
Batterie / Chargeur 12 V
Traduction des instructions d'origine
IT CH
Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
IT CH
FR/CH Traduction des instructions d'origine Page 15
Fins d'utilisation......15
Description générale .....16
Volume de la livraison 16
Aperçu 16
Données techniques .....16
Instructions de sécurité......16
Symboles utilisés dans le mode d'emploi .... 16
Symboles sur l'accumulateur ..... 17
Symboles sur le chargeur 17
Consignes de sécurité générales ..... 17
Maniement correct du chargeur d'accu 19
Opération de chargement .....20
Utiliser/retirer l'accu....21
Contrôler l'état de chargement de l'accu....21
Charger l'accu....21
Batteries usées 22
Rangement 22
Montage mural du chargeur ..... 22
Nettoyage....22
Maintenance 22
Elimination et protection de l'environnement....23
Pièces de rechange .....23
Garantie 24
Service Réparations ......25
Service-Center 25
Importateur 25
Traduction de la déclaration de conformité CE originale ....38
Introduction
Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure.
La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre appareil est donc ainsi garanti.
La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des dé- chets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués. Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.
Fins d'utilisation
La batterie et le chargeur doivent être utilisés en association avec un appareil de la gamme Parkside X 12 V Team. La batterie est compatible avec tous les appareils de la gamme Parkside X 12 V Team. La batterie doit être chargée uniquement avec des chargeurs appartenant à la gamme Parkside X 12 V TEAM. Toute autre utilisation peut entraîner des dommages à l'appareil et constituer un sérieux danger pour l'utilisateur. Cet appareil n'est pas conçu pour une utilisation commerciale. Une utilisation commerciale annule la garantie.
Le fabricant ne peut être tenu pour responsable des dommages causés par une utilisation inappropriée ou une manipulation erronée.
Description générale
Vous trouverez les illustrations sur la page de rabat avant.
Volume de la livraison
- 2 x batterie
- Chargeur
- Mode d'emploi
Evacuez le matériel d'emballage comme se doit.
Aperçu
1 Batterie
2 Touche de déverrouillage
de l'accumulateur
3 Chargeur
4 LED rouge
5 LED verte
Données techniques
Batterie (Li-Ion) ......PAPK 12 A2
Nombre de cellules .... 3
Tension nominale 12 V—
Capacité....2,0Ah
Énergie....24 Wh
Temps de charge....env. 1 h
Température....max. 50 °C
Processus de charge ....4 - 40 °C
Fonctionnement....-20 - 50 °C
Stockage....0 - 45 °C
Chargeur ......PLGK 12 A2
Puissance nominale ....50 W
Input
Tension
d'entrée .....220-240 V\~, 50-60 Hz
Output
Tension de sortie .... 12 V=
Courant de sortie....2,4 A
Sécurité de l'appareil.... T2A
Classedeprotection.... □ II
Attention ! Ce chargeur ne peut charger que les batteries suivantes : PAPK 12 A1, PAPK 12 A2, PAPK 12 B1, PAPK 12 B2.
Ces batteries peuvent être rechargées avec les chargeurs suivants :
PLGK 12 A1, PLGK 12 A2, PLGK 12 B2.
Vous trouverez une liste actualisée de la compatibilité des batteries à l'adresse : www.lidl.de/akku
Instructions de sécurité
Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
Symboles utilisés dans le mode d'emploi
Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.
Pictogramme de danger avec informations de prévention des dommages aux personnes par décharge électrique.
Symboles de remarque et informations permettant une meilleure utilisation de l'appareil.
Symboles sur l'accumulateur
La batterie fait partie de la gamme Parkside X 12 V TEAM.
Lisez la notice d'utilisation!
Ne jetez pas l'accumulateur dans les ordures
ménagères, le feu ou l'eau.
Ne laissez pas
l'accumulateur exposé pendant une longue durée aux rayons du soleil et ne posez pas celui-ci sur un radiateur (max. 50 °C).
Déposez les accumulateurs dans une déchèterie récupérant les anciennes batteries et où ceux-ci seront livrés à un centre de recyclage écologique.
Les machines n'ont pas leur place dans les ordures ménagères.
Symboles sur le chargeur
Le chargeur fait partie de la gamme Parkside
X 12 V TEAM.
Attention!
Avant la première utilisation, lisez attentivement le mode d'emploi.
Le chargeur n'est apte qu'à une utilisation en intérieurs.
Sécurité de l'appareil
Classe de protection II (Double isolation)
Les machines n'ont pas leur place dans les ordures ménagères.
Affichage LED durant le chargement.
Consignes de sécurité générales
ATTENTION!
En cas d'utilisation d'outils électriques, afin de se protéger contre les chocs électriques, les risques de blessure et d'incendie, les mesures de sécurité fondamentales suivantes doivent être observées.
Utilisation des outils fonctionnant sur batteries et precaution d'emploi
- Charger les accumulateurs uniquement avec les chargeurs qui sont recommandés par le fabricant. Il y a un risque d'incendie si un chargeur, approprié pour un type précis d'accumulateur, est utilisé avec d'autres accumulateurs.
- N'utiliser que les accumulateurs prévus à cet effet avec les outils électriques. L'utilisation d'un autre accumulateur peut entraîner des blessures ou déclencher un incendie.
- Tenir l'accumulateur non utilisé à distance des trombones de bureau, des pièces de monnaie, des clés, des clous, des vis ou de tous autres petits objets en métal qui pourraient causer un découplage des contacts. Un court-circuit entre les contacts d'accumulateur peut entraîner des combustions ou un début d'incendie.
- En cas de mauvaise utilisation, le liquide peut sortir de l'accumulateur. Evitez tout contact avec celui-ci. En cas de contact accidentel, rincer avec de l'eau. Si le liquide pénètre dans les yeux, consulter un médecin. Des fuites de liquide provenant de
l'accumulateur peuvent entraîner des irritations de la peau ou des brûlures.
- N'utilisez pas de batterie endommagée ou altérée. Des batteries endommagées ou altérées peuvent se comporter de façon imprévisible et provoquer un incendie, une explosion ou un risque de blessure.
- N'exposez pas une batterie à un feu ou à des températures trop élevées. Le feu ou des températures supérieures à 130 °C peuvent provoquer une explosion.
- Suivez toutes les instructions relatives au chargement et ne rechargez jamais la batterie ou l'outil sans fil à des températures en dehors de la plage indiquée dans le mode d'emploi. Un chargement incorrect ou à des températures en dehors de la plage autorisée peut détruire la batterie et augmenter le risque d'incendie.
Service
- Ne réparez jamais des batteries endommagées. L'ensemble de la maintenance des batteries ne peut être effectué que par le fabricant ou par les centres de service après-vente mandatés.
Consignes de sécurité spécia- les pour appareils sur accus
- S'assurer que l'appareil est éteint avant de brancher l'accumulateur. Le branchement d'un accumulateur sur un appareil électrique en marche, peut entraîner des accidents.
- Chargez vos batteries uniquement à l'intérieur d'un local car le chargeur n'a été conçu que pour ce type d'utilisation.
- Pour réduire le risque d'une décharge électrique, retirez la fiche du chargeur de la prise de courant avant de le nettoyer.
- Ne laissez pas l'accumulateur exposé pendant une longue durée aux rayons du soleil et ne posez pas celui-ci sur un radiateur. La chaleur nuit à l'accumulateur et il existe un risque d'explosion.
- Laissez refroidir un accumulateur chaud avant de procéder au chargement.
- N'ouvrez pas l'accumulateur et évitez tout dommage mécanique à l'accumulateur. Il existe un risque de court-circuit ; de plus il peut y avoir une émanation de vapeurs qui irritent les voies respiratoires. Ventilez le local et en cas de troubles, consultez un médecin.
• N'utilisez aucune batterie non rechargeable !
Maniement correct du chargeur d'accu
- Les enfants doivent être surveillés pour vérifier qu'ils ne jouent pas avec l'appareil.
- Avant chaque utilisation, contrôlez le chargeur, le câble et la prise ; ne laissez réparer votre appareil électrique que par du personnel professionnel qualifié et seulement avec des pièces de rechange d'origine. N'utilisez pas un chargeur défectueux et ne l'ouvrez pas vous-même. Vous serez ainsi sûr que la sécurité d'emploi de l'appareil électrique est maintenue.
- Faites attention à ce que la tension de réseau corresponde aux indications de la plaque signalétique sur le chargeur. Il existe un risque de décharge électrique.
- Conservez le chargeur propre et à l'abri de l'humidité et de la pluie. N'utilisez jamais le chargeur en plein air. La pollution et la pénétration d'eau augmentent le risque de décharge électrique.
- Le chargeur ne peut être utilisé qu'avec l'accumulateur original adéquat. Le chargement d'un autre accumulateur peut entraîner des blessures ou déclencher un incendie.
- Evitez les dommages mécaniques sur le chargeur. Ils peuvent
FRCH
entraîner des courts-circuits intérieurs.
- Le chargeur ne doit pas être utilisé sur ou à proximité immédiate de supports inflammables (par ex., papier, textiles).
Il y a un risque d'incendie à cause de l'échauffement pendant le chargement. - En cas d'endommagement du câble de raccordement de cet appareil, celui-ci doit être remplacé par le fabricant ou son service après-vente ou un spécialiste du même secteur afin d'éviter toute mise en danger.
- La batterie de votre appareil n'est que partiellement chargée et doit être correctement chargée avant la première utilisation. In-sérez la batterie dans le socle et raccordez le chargeur au réseau électrique.
- Débranchez la fiche secteur lorsque la batterie est complètement chargée et débranchez la batterie du chargeur.
- Veillez à ne pas charger de batteries non rechargeables dans le chargeur.
- N'utilisez pas d'accessoires non recommandés par PARKSIDE. Cela pourrait entraîner une électrocution ou un incendie.
Opération de chargement
N'exposez pas l'accumulateur à des conditions extrêmes telles que chaleur et chocs. Il existe un risque de blessure par échappement de la solution d'électrolyte ! En cas de contact avec la peau ou les yeux rincez avec de l'eau les parties concernées ou un neutralisateur et consultez un médecin.
Ne chargez l'accumulateur que dans des locaux secs. La surface extérieure de l'accumulateur doit être propre et sèche avant que vous ne connectiez le chargeur. Il existe un danger de blessures par décharge électrique.
i Éteignez l'appareil, et retirez, avant tous travaux, la batterie de l'appareil.
La batterie n'atteint sa pleine capacité qu'après plusieurs chargements.
- Procédez au chargement de la batterie avant la première utilisation.
- Utilisez exclusivement un chargeur appartenant à la gamme Parkside X 12 V Team pour charger la batterie.
- Si la durée de fonctionnement est considérablement réduite malgré un chargement régulier, cela indique que la batterie est usée et qu'il faut la remplacer. Utilisez uniquement une batterie de remplacement d'origine appartenant à la gamme Parkside X 12 V Team, que vous pouvez acheter sur notre boutique
en ligne (voir chapitre «Pièces de re- change»).
- Veuillez respecter dans tous les cas les consignes de sécurité et règlementations en vigueur, ainsi que les consignes de protection de l'environnement.
- Nous ne nous portons en aucun cas garants pour des défaillances dues à une utilisation non conforme.
Utiliser/retirer l'accu
- Pour retirer l'accumulateur (1) de l'appareil, appuyez sur les touches de déverrouillage (2) de l'accumulateur et retirez l'accumulateur.
- Pour insérer la batterie (1) poussez la batterie dans l'appareil le long de la glissière dans l'appareil. Vous devez entendre un clic.
Insérez la batterie uniquement lorsque l'outil sans fil est prêt à être utilisé.
Contrôler l'état de chargement de l'accu
L'indicateur de charge indique l'état de charge de la batterie (1).
- L'état de charge de la batterie est visible par l'allumage des LED correspondantes, lorsque l'appareil est en service. Maintenez pour cela l'interrupteur Marche appuyé.
rouge-jaune-vert
=> Batterie entièrement chargée.
rouge-jaune
=> Batterie chargée env. à moitié.
rouge => Batterie doit être chargée.
Charger l'accu
Lorsqu'une batterie est chaude, laissez-la refroidir avant de la charger.
Rechargez la batterie (1) uniquement si la LED rouge de l'affichage de l'état de charge de la batterie est allumée.
| Temps de charge (h) | PAPK 12 A1 PAPK 12 A2 | PAPK 12 B1 PAPK 12 B2 |
| PLGK 12 A1 | 1 2 | |
| PLGK 12 A2 | 1 2 | |
| PLGK 12 B2 | 0,5 1 |
- S'il y a lieu, retirez l'accumulateur (1) de l'appareil.
- Connectez le chargeur (3) à une prise de courant.
- Insérez l'accumulateur (1) dans l'orifice de chargement du chargeur (3).
- Retirez l'accumulateur (1) du chargeur (3).
- Une fois l'opération de chargement terminée, séparez le chargeur (3) du réseau.
Récapitulatif des affichages de contrôle LED sur le chargeur (3) :
La LED verte (5) s'allume sans que la batterie ne soit
insérée : Chargeur prêt.
La LED verte (5) est allumée : la batterie est chargée.
La LED rouge (4) est allumée : la batterie est en charge.
La LED rouge clignote : défaut
Batteries usées
- Si la durée de fonctionnement est considérablement réduite malgré un chargement régulier, cela indique que la batterie est usée et qu'il faut la remplacer. Utilisez uniquement une batterie de remplacement d'origine appartenant à la gamme Parkside X 12 V Team, que vous pouvez acheter sur notre boutique en ligne (voir chapitre «Pièces de rechange»).
- Dans tous les cas, veuillez respecter les consignes de sécurité et les règlementations en vigueur, ainsi que les consignes de protection de l'environnement (voir «Élimination/Protection de l'environnement»).
Rangement
- Evitez le stockage dans des conditions de froid ou de chaleur extrême afin que l'accumulateur ne perde pas ses capacités.
- Avant tout stockage de longue durée, retirez l'accumulateur de l'appareil et chargez-le complètement.
- La température de stockage de la batterie est comprise entre 0 °C et 45 °C. Évitez une chaleur ou un froid extrême pendant le stockage afin que la batterie ne perde pas en performance.
Montage mural du chargeur (en option)
Vous pouvez également fixer le chargeur (3) sur le mur.
- Placez deux vis à une distance de 54 mm à l'aide de chevilles sur la position souhaitée d'un mur.
- La tête de vis peut avoir un diamètre de 7 - 9 mm.
- Laissez ressortir les têtes de vis d'env. 10 mm du mur.
- Vous pouvez placer le chargeur (3) avec les ouvertures du support mural sur les deux vis et abaisser le chargeur jusqu'à la butée.
Faites attention lors du perçage à ne pas endommager des conduites d'alimentation. Utilisez des détecteurs ad-aptés pour les localiser ou aidez-vous d'un plan d'ins-tallation. Le contact avec les fils électriques peut causer un choc électrique et un incendie ; le contact avec les conduites de gaz peut causer une explo-sion. L'endommagement d'une conduite d'eau peut causer des dégâts matériels et des chocs électriques.
Nettoyage
Nettoyez le chargeur et la batterie avec un chiffon sec ou avec un pinceau. N'utilisez pas d'eau ou d'objets métalliques.
Maintenance
• L'appareil ne demande aucun entretien.
Elimination et protection de l'environnement
Retirez l'accumulateur de l'appareil et déposez l'appareil, l'accumulateur, les accessoires et l'emballage dans un centre de recyclage écologiquement.
Les machines n'ont pas leur place dans les ordures ménagères.
Ne jetez pas les accumulateurs dans les ordures ménagères, dans un feu (danger d'explosion) ou dans l'eau.
Les accumulateurs endommagés peuvent nuire à l'environnement et à votre santé, si des liquides ou des vapeurs toxiques s'en échappent.
- Portez l'appareil à un point de recyclage. Les différentes composantes en plastique et en métal peuvent être
séparées selon leur nature et subir un recyclage. Demandez des précisions à notre centre de services.
- Jetez les accumulateurs en état déchargé. Nous recommandons de recouvrir les bornes avec un adhésif afin d'éviter tout court-circuit. N'ouvrez pas l'accumulateur.
- Eliminez les accumulateurs en respectant les instructions locales. Déposez les accumulateurs dans une déchèterie récupérant les anciennes batteries et où ceux-ci seront livrés à un centre de recyclage écologique. Renseignez-vous auprès de votre déchetterie locale ou auprès de notre service après-vente.
- Nous exécutons gratuitement l'élimination des déchets de vos appareils renvoyés défectueux.
Pièces de rechange
Vous obtiendrez des pièces de rechange et des accessoires à l'adresse www.grizzly-service.eu
Si vous avez des problèmes lors du passage de la commande, merci d'utiliser le formulaire de contact.
Pour toute autre question, adressez-vous au "Service-Center" (voir page 25).
Batterie PAPK 12 A2 80001263
Batterie PAPK 12 B2 80001262
Chargeur
PLGK 12 A2, EU 80001335
Vous disposez sur cet article d'une garantie de 3 ans à compter de la date d'achat.
En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.
Conditions de garantie
Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.
Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier.
Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.
Durée de garantie et demande légale en dommages-intérêts
La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les domma- ges et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.
Volume de la garantie
L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.
La prestation de garantie s'applique exclusivement aux vices de matériaux ou de fabrication. Cette garantie ne s'applique pas à l'usure normale des pièces d'usure (par ex. capacité de la batterie).
Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Il en va de même pour des dommages provoqués par l'eau, le gel, la foudre ou le feu ou un transport inadapté. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.
Marche à suivre dans le cas de garantie
Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :
- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 329414_2004) comme preuve d'achat.
- Vous trouverez le numéro d'article sur la plaque signalétique.
- Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées
ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.
- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.
Service Réparations
Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif.
Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés suffisamment affranchis.
Attention: veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté.
Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés. Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.
Service-Center
FR Service France
Tel.: 0800 919270
E-Mail: grizzly@lidl.fr
IAN 329414_2004
Service Suisse
Tel.: 0842 665566
(0,08 CHF/Min., mobile
max. 0,40 CHF/Min.)
E-Mail: grizzly@lidl.ch
IAN 329414_2004
Importateur
Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente.
Contactez d'abord le service après-vente cité plus haut.
 |  |
| Nous certifions par la présente queChargeur / Batteriede construction PLGK 12 A2/PAPK 12 A2IAN: 329414_2004est conforme aux directives UE actuellement en vigueur : | |
| 2014/30/EU • 2014/35/EU • 2011/65/EU* | |
| En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées : | |
| EN 60335-1:2012/A13:2017 • EN 62233:2008EN 60335-2-29:2004/A11:2018 • EN 62841-1:2015 Appendix KEN 55014-1:2017 • EN 55014-2:2015 • IEC 62133-2:2017EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-1:2013 | |
| Le fabricant assume seul la responsabilité d’établir la présente déclaration de conformité (20)**: | |
| CE Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim,GERMANY10.10.2020 | Christian Frank(Chargé de documentation) |
