MANUALE UTENTE CTS851II CITIZEN

Se desiderate gettare via questo prodotto, non mescolatelo ai rifiuti generici di casa. Esiste un sistema di raccolta separato per i prodotti elettronici usati in conformità alla legislazione RAEE (Direttiva 2002/96/CE), valida solo all'interno dell'Unione Europea.

Du

• Prima di utilizzato quello prodotto si prega di leggere completamente il presente manuale. Dopo aver fatto il presente manuale, conservarlo in un luogo sicuro e di facile accesso per l'utilizzo futuro.
• Le informazioni contenate in quello documento sono soggetti a modifiche alla preavviso.
• Nessuna parte di quello documento più essere riprodotta o trasferita perché il consenso scritto della Citizen Systems.
• Si prega di tener presente che Citizen Systems non è responsable per eventuali problemi causati da omissioni, errori di scrittura o di stampa presenti in quello manuale.
• Citizen Systems non è responsabile per nessun problema causato dall'utilizzo di accessori o prodotti di consumo non indicati in questo manuale.
• Salvo diversamente specificato nel presente manuale, non svolgere nella autorizzazione operazioni di manutenzione, smontaggio o riparazione del prodotto.
• Citizen Systems non è responsabile per qualsiasi tipo di danno riconducibile al funzionamento/trattamento non corretto dell'apparecchiatura o all'utilizzo in ambienti non adeguati, specificati in questo manuale.
• I dati della stampante sono principalmente destinati ad un utilizzato temporaneo e non vengono memorizzati per un lungo periodo o in modo permanente.

Citizen Systems non è responsabile per eventuali danni o perdite di profutto derivanti alla perdita di dati causata da incidenti, riparazioni, testo altro.

• Se si rilevano omissioni, errori o in caso di dubbi, contattare il proprio rivenditore Citizen Systems.
• Se si riscontrano pagine mancanti o inesattezze, contattare il proprio rivenditore Citizen Systems per la sostituzione.

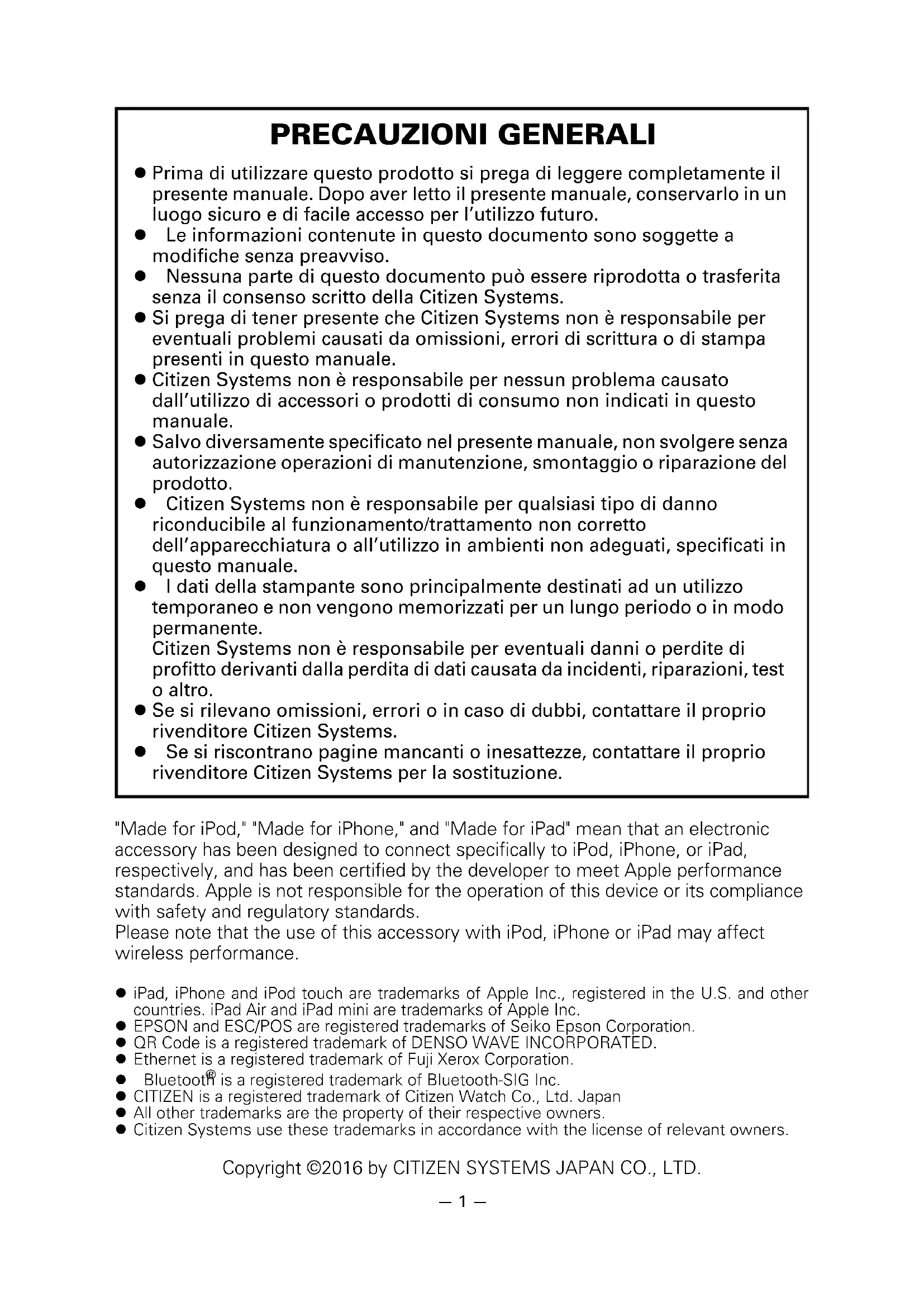

Prima di utilizzare il prodotto per la prima volta, leggere attendamente le PRECAUZIONI DI SICUREZZA, l'uso improprio più causare incidenti (incendio, scariche elettriche e lesioni). Per evitare il rischio di lesioni ad operatori e a terzi o danni ad oggetti, nel presente manuale vengono usati speciali symboli di avvertenza perindicare i punti importanti che richiedono una stretta osservanza.

• Dopo aver fatto il presente manuale, conservarlo in un luogo sicuro e di facile accesso per l'utilizzo futuro.
• Alcune delle descrizioni contene in quello manuale potrebbero non essere rilevanti per alcuni modelli di stampante.

Quanto segue è la descrizione del livello di rischio e di danno che potrebbe verificarsi se la stampante non viene usata correttamente, ignorando le istruzioni fornite dai symboli di avventenza.

AVVERTENZA

La mancata osservanza delle precauzioni indicate da questo simbolo potrebbe causare lesioni mortali o gravi.

ATTENZIONE

La mancata osservanza delle precauzioni indicate da questo simbolo potrebbe provocare lesioni personali o danni materiali.

Questo symbolo viene usato per richiamare l'attenzione su punti importanti.

Questo significato wird es usato per richiamare l'attenzione sul pericolo di scosse elettriche o di danno elettrostatico.

Questo symbolo indica la necessità di scollegare la stampante alla presa a muro.

Questo significato viene usato perindicare che l'alimentazione devese sere collegata a massa.

Questo significato è utilizzato per indicare le informazioni utili, quali procedure, istruzioni o altri dati simili.

Questo symbolo viene usato perindicare operazioni vietate.

PRECAUZIONI ALL'INSTALLAZIONE DELLA STAMPANTE

AVVERTENZA

■ Non utilizzato o depositare quello prodotto in un luogo dove potrebbe essere esposto a: * Fiamme o umidità. * Luce solare diretta. * Correnti d'aria calda o radiazioni provenienti da un dispositivo di riscaldamento. * Aria salmastra o gas corrosivi. * Ambiente mal ventilato. * Reazioni chimiche di lavoratorio. * Olio, particelle di acciaio o polvere trasportati dall'aria. * Elettricità statica o forti campi magnetici. • La mancata osservanza di queste avventenze potrebbe causare guasti alla stampante, surriscaldamento, emissione di fumo, incendio o scariche elettriche

■ Non lasciar cadere oggetti estranei e non versare liquidi all'interno della stampante. Inoltre, non depositare nessun oggettoto sulla stampante. ■ Non far cadere oggetti metallici come graffette, punti metallici o viti nella stampante. ■ Evitare di collocare vasi da fiori, tazze o oggetti contententi acqua sulla stampante. ■ Attenzione a non versare caffe, bibite o qualsiasi altri tipo di liquido nella stampante. ■ Non spruzzare sulla stampante insetticidi o qualsiasi altre liquido chimico. • Un oggettoto estraneo metallico che si fa accidentallymente cadere sulla stampante più provocare il malfunzionamento della stessa, un incendio o scariche elettriche. Nel caso in cui si verificasse QUESThe evenienza, spagnere immediamente la stampante, staccarla alla presa di alimentazione e chiamare il rivenditore locale Citizen Systems

Evitare di trattare la stampante nel modo seguente: ■ Evitare che la stampante subisce urti violenti o forti sobbalzi (ad es. non salirvi sopra, farla cadere o urtarla). ■ Non tentare di smontare o modificare la stampante. • Una non corretta procedura più causare danni alla stampante, surriscaldamento, emissione di fumo, incendio o scariche elettriche.

Installare, utilizzato o depositare la stampante fuori alla portata dei bambini. • Gli apparetti elettrici potrebbero provocare lesioni impreviste o incidenti se trattati o utilizzati non correttamente. • Tenere il cavo di alimentazione e i cavi dei segnali fuori alla portata dei bambini. Inoltre, ai bambini non dovrebber essere permesso l'accesso alle parti interne della stampante. • La busta di plastica con la quale è fornita la stampante deve essere tenuta lontano alla portata dei bambini. Se indossata sul capo più provocare il suffocamento.

ATTENZIONE

Non utilizzato la stampante nelle seguenti condizioni: ■ Evitare luoghi soggetti a vibrazioni o instabilità. ■ Evitare luoghi in cui la stampante non si trova perfettamente in piano. • La stampante può cadere e provocare lesioni. • La qualità di stampa può peggiorare. ■ Non ostruire le aperture di sfogo dell'aria. ■ Non depositare nessun oggetti sulla stampante. ■ Non copire o avvolgere la stampante in un panno o una coperta. • In tal caso si accumulatingerebbe calore che potrebbe deformare la cassa o provocare un incendio. ■ Non utilizzato la stampante vicino ad una radio o ad un tevisore e non alimentarla alla stessa presa utilizzata per questi apparetti. ■ Evitare di utilizzato la stampante collegata ad un cavo di interfaccia che non presenta alcuna protezione contro i disturbi. (Per le interconnections, utilizzato una copbia di cavi schermati o attorcigliati e nuclei in ferrite o altri dispositivi antidisturbo.) ■ Evitare di usare la stampante con un dispositivo che rappresenti una forte fonte di rumore. • La stampante potrebbe averve un effetto negativo sulle trasmissioni radio o TV. In alcuni casi gli apparetti elettrici potrebbero influenzare in modo negativo la stampante, causando errori nella trasmissione dei dati o comunque un malfunzionamento. ■ Se la stampante viene installata orientandola in modo diverso da quelli prescritti. • Si possoverificare guasti o scariche elettriche.

Collegare la stampante a massa. • Le dispersioni elettriche possono causare scosse. ■ Non collegare la massa della stampante ai seguenti punti: * Tubazione del gas • Potrebbe verificarsi un'esplosione di gas. * Linea Telefonica * Aste parafulmine • In caso di fulmine, un forte picco di corrente potrebbe provocare incendi o scariche elettriche. * Tubazione dell'accqua • Tubazioni idrauliche in plastica non devono essere utilizzate per la messa a terra. (Possono essere utilizzate solo quella appropriate dall'Acquedotto). ■ Prima di collegare/scollegare il cavo di massa alla/dalla stampante, staccare sempre la spina alla pressa di alimentazione.

PRECAUZIONI ALLA MANIPOLAZIONE DELLA STAMPANTE

AVVERTENZA

Osservare le seguenti precauzioni per l'alimentazione ed il cavo di alimentazione:

Non collegare o scollegare il cavo di alimentazione con le mani bagnate.
- Utilizzare la stampante solo con la tensione e la frequenza di alimentazione specificate.
■ Usare solo l'adattatore c.a. specificato per la stampante.
■ Assicurarsi che la presa di alimentazione alla quale è collegata la stampante abbia una potenza sufficiente.
Non alimentare la stampante da una basetta di alimentazione o da una presa di corrente condivisa con altri appearecchi.
Non collegare il cavo di alimentazione ad una presa elettrica se ci sono polvere o detriti sulla spina.
Non cercare di modificare il cavo di alimentazione.
Non spostare la stampante quando é accesa.

• Se non si maneggia la stampante correttamente si possono causare guasti, surriscaldamento con emissione di fumo, incendio o scariche elettriche.

• Un sovraccarico più provocare il surriscaldamento del cavo di alimentazione e la stampante prendere fuoco causando lo scatto dell'interruttore di sicurezza.

Assicurarsi che non ci siano oggetti sul cavo di alimentazione. Non mettere la stampante in un luogo dove il cavo di alimentazione può essere calpestato.
Non usare o trasportare la stampante con il cavo di alimentazione piegato, attorcigliato o tirato.
Non cercare di modificare il cavo di alimentazione.
Non posare il cavo di alimentazione vicino a un elemento riscaldante.

• La mancata osservanza di queste precauzioni cui causare la rottura dei fili o l'interruzione dell'isolamento, con seguenti dispersioni di corrente, scariche elettriche o cattivo funzionamento della stampante. Se il cavo di alimentazione è danneggiato, si prega di contattare il rivenditore Citizen Systems.

Non dimetricare oggetti attorno alla presa di alimentazione.
■ Collegare la stampante ad una presa di alimentazione sistematica in un punto fácilmente accessibile in caso di emergenza.

• In caso di emergenza, estrarre la spina per spegnerla immediatamente.

Inserire la spina di alimentazione a fondo nella presa.
Se la stampante non deve essereutilizzata per un lungo periodo, staccarla alla presa elettrica.
- Tenere la presa ed il connettore quando si effettua il collegamento o scollegamento del cavo di c.a. o del cavo di segnali dopo avere scollegato la stampante e l'apparecchio collegato adessa.

ATTENZIONE

L'etichetta di avventenza è posizionata come molto in figura. Prima di utilizzare la stampante, leggere attendamente le precauzioni per l'uso.

QUESTA ETICHETTA INDICA IL RISCHIO DI USTIONE PER VIA DELLE ALTE TEMPERATURE PRESENTI SULLA TESTINA DI STAMPA E IL RISCHIO DI FERIRSI CON LA TAGLIERINA MANUALE E AUTOMATICA QUANDO IL COPERCHIO DELLA CARTA è APERTO.

Non trasportare questa stampante con il rotolo di carta dentro. • Si possono verificare guasti o danneggiamenti.

Per evitare i problemi di funzionamento o eventuali guasti, osservate quando segue: ■ Non aprire il coperchio carta durante la stampa. ■ Evitare di fare funzionare la stampante perché il rotolo di carta correttamente caricato. ■ Evitare l'impieg di carta non conforme alle specifiche. • La stampa potrebbe risultare di scarsa qualità. ■ Evitare l'utilizzo di fogli di carta strappati o giuntati con nastro adesivo in plastica. ■ Evitare l'estrazione forzata a mano di carta più insertita. ■ Evitare l'utilizzo di uno strumento appuntito o'affilato per azionare i pulsanti del pannello.

Assicurarsi che i connettori dei cavi siano saldamente inseriti nelle relative presa. • Un collegamento errato potrebbe danneggiare la parte elettronica interna o l'hardware dell'host. • Alla stampante, deve essere collegato un solenoide di apertura cassetto compatibile con le specifiche indicate nel manuale. • La mancata osservanza di questa precauzione potrebbe provocare un malfunzionamento o un guasto.

ATTENZIONE

Per evitare lesioni o danni, seguire le seguenti istruzioni:

■ Quando il coperchio della carta è aperto, attenzione a non toccare la taglierina manuale che si trovava nella fessura di espulsione carta.
Non toccare la superficie di stampa della testina termica.
Non toccare le parti mobili (ad es. la taglierina, gli ingranaggi, le parti elettriche attive) quando la stampante è in uso.
In caso di problemi non cercare di riparare la stampante. Affidarla al servizio di Citizen Systems per la riparazione.
Fatte attentione che i coperchi non pizzichino le mani o le dita.
■ Attenzione ai bordi taglienti della stampante. Si rischia di feriri si o causare danni materiali.
- Ciò potrebbe causare scariche elettriche, bruciature o lesioni.

Se la stampante emette fumo, odori strani o rumori inconseuti durante la stampa, interrompere immediatamente la stampa in corso e scollegare la stampante alla presa di alimentazione.

MANUTENZIONE QUOTIDIANA

Osservate le precauzioni seguenti per la manutenzione quotidiana:

■ Prima di pulire la stampante, spegnerla sempre e staccarla alla presa elettrica.
Utilizzato uno straccio morbido e secco per pulire la superficie della cassa della stampante.

Per le macchie persistenti, utilizes zero straccio morbido leggermente imbevuto d'acqua.

Non pulire la stampante con solventi organici come alcol, diluente per vernice, trielina, benzene ochetone. Non utilizzare mai panni di pulizia trattati chimicamente.

Per togliere la polvere di carta, utilizzare una spazzola morbida.

ATTENZIONE

• Immediamente dopo l'utilizzo, la testina termica rimane ad una temperatura pericolosamente elevata. Lasciare raffreddare prima di iniziare la manutenzione.

Documentazione, driver, programmi di utilità ed altri materiale sono disponibili sul除去 seguente.

http://www.citizen-systems.co.jp/english/support/index.html

1.DESCrizIONEGENERALE 9

1.1 Caratteristiche 9
1.2 Rimozione dell'imballo 10
1.3 Classificazione dei modelli 10
1.4 Specifiche di base 11

2. SPIEGAZIONE DEI COMPONENTI DELLA STAMPANTE ....13

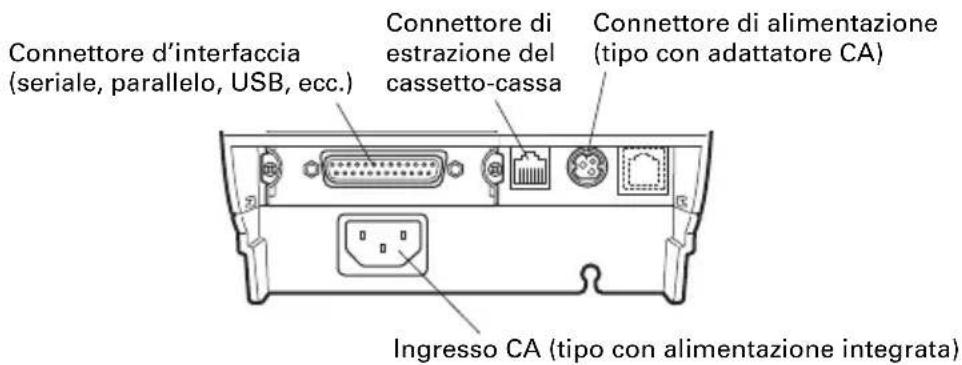

2.1 Aspetto esterno della stampante 13

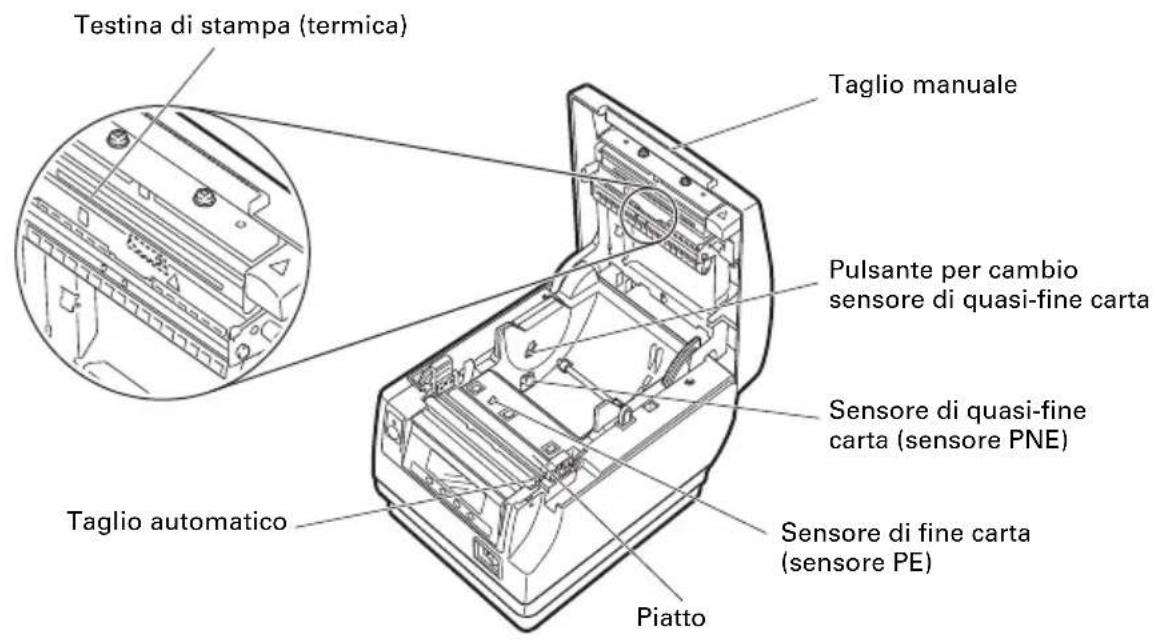

2.2 All'internalo del coperchio carta 16
2.3 Altre funzioni integrate 17

3. CONFIGURAZIONE 19

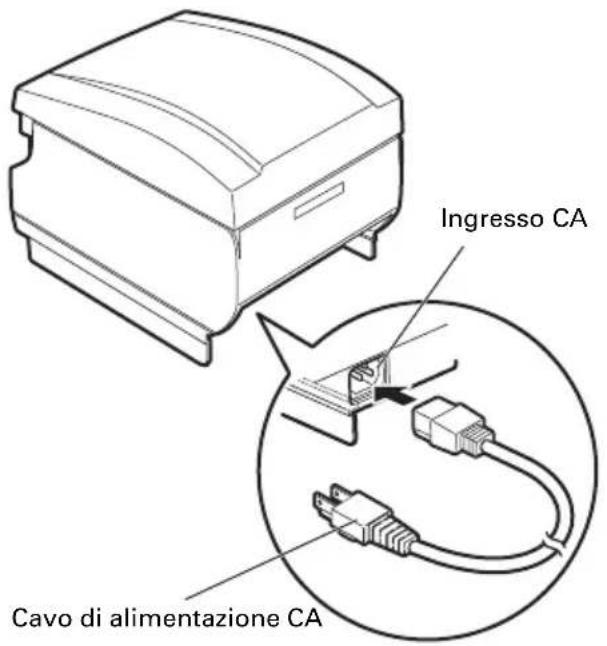

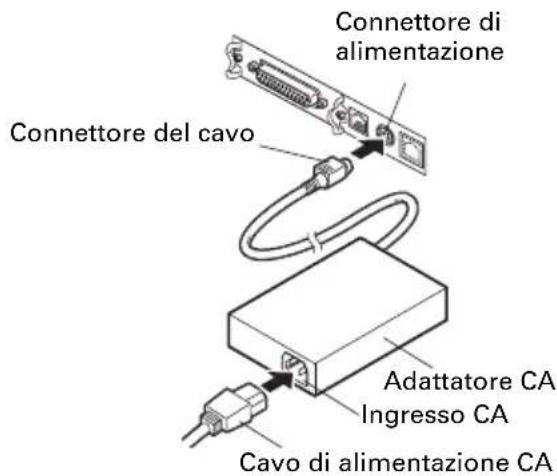

3.1 Collegamento del cavo di alimentazione CA 19

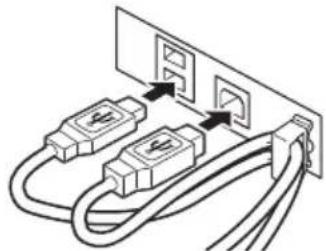

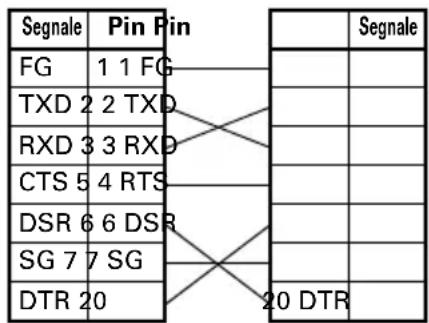

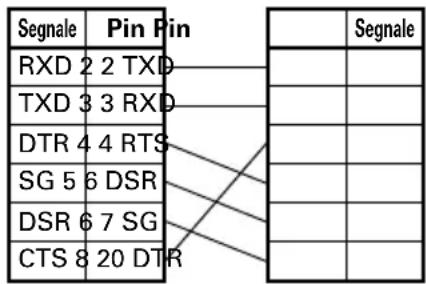

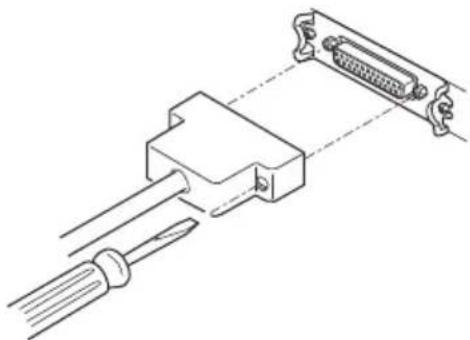

3.2 Collegamento dei cavi di interfaccia 20
3.3 Scheda d'interfaccia Bluetooth 22

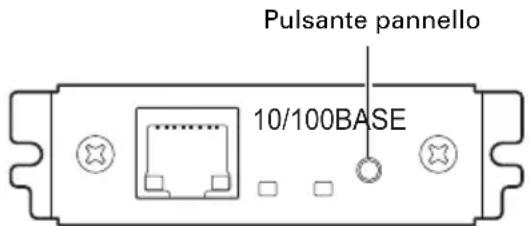

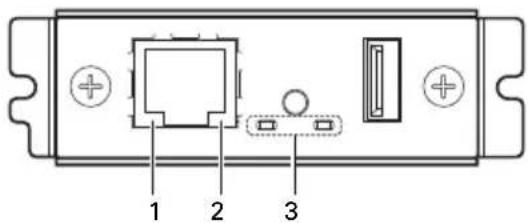

3.4 Scheda d'interfaccia Ethernet (LAN) 24

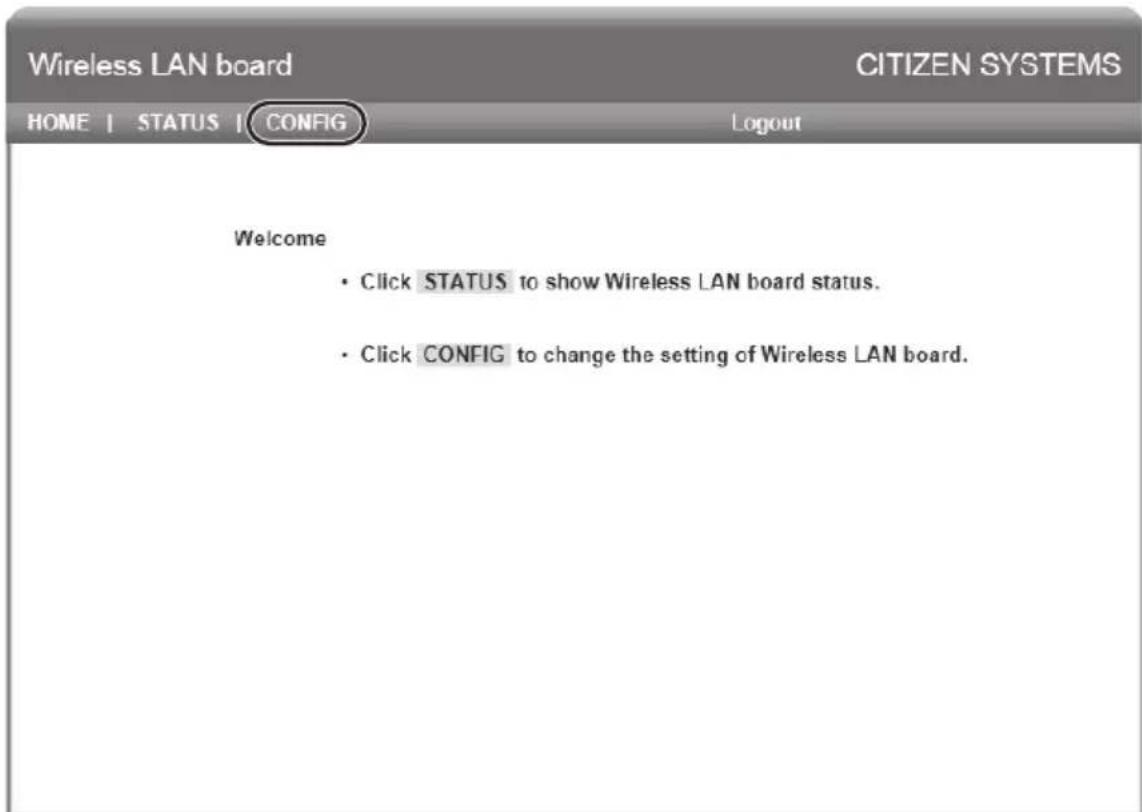

3.5 Scheda d'interfaccia Wireless LAN 27

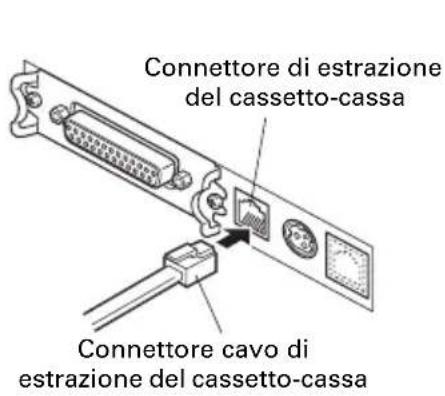

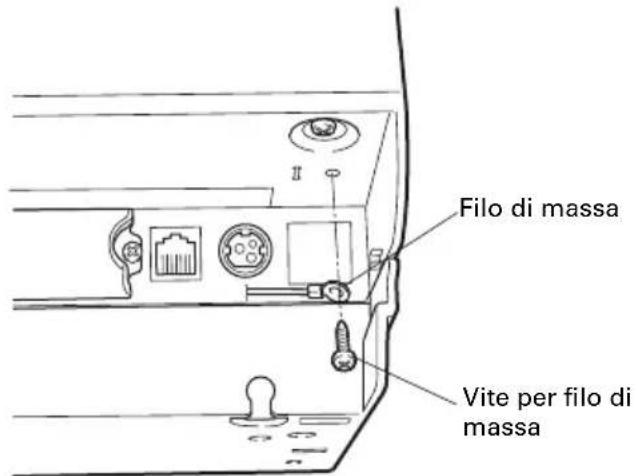

3.6 Collegamento del cassetto-cassa 31

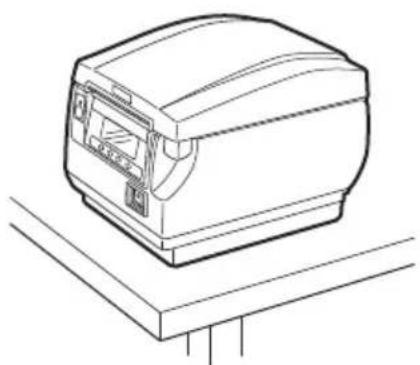

3.7 Precauzioni per l'installazione della stampante 33

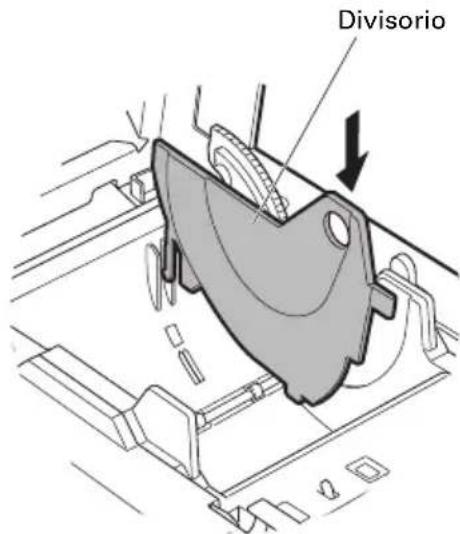

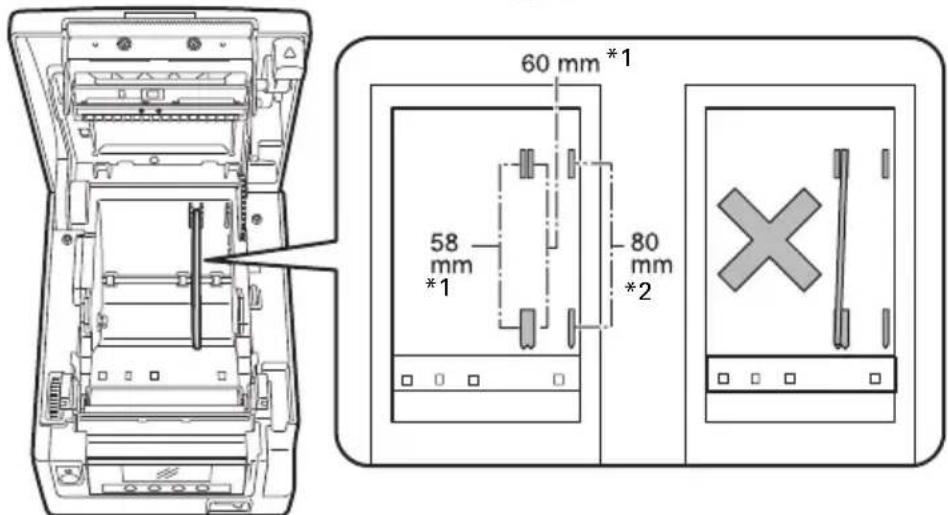

3.8 Divisorio per il rotolo di carta 34

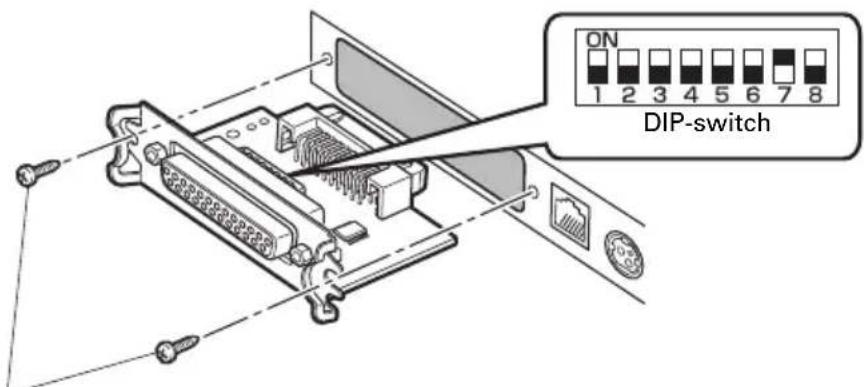

3.9 Configurazione del DIP-switch sulla schedadell'interfaccia serialle 35
3.10 Regolazione del sensore di quasi-fine carta 36

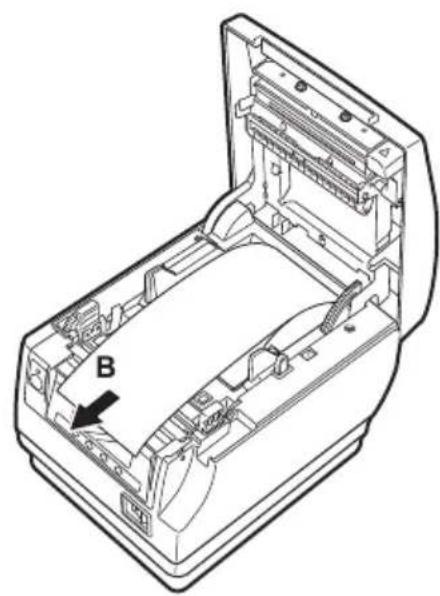

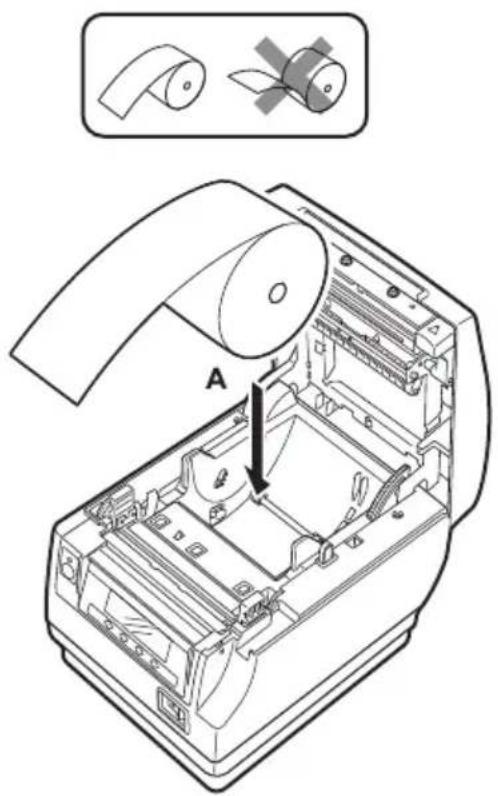

3.11 Caricamento carta 37

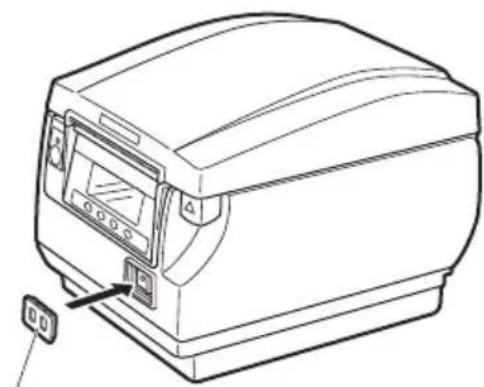

3.12 Applicazione del coperchio interrottore d'accensione 38

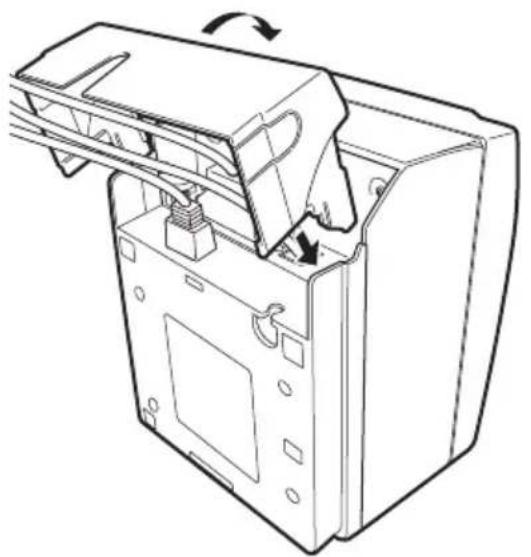

3.13 Applicazione del coperchio interfaccia 39

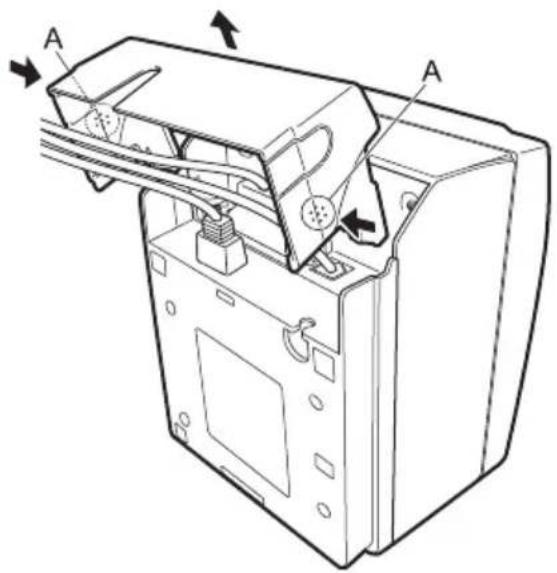

3.14 Rimozione del coperchio interfaccia 39
3.15 Installazione driver 40
3.16 Precauzioni per la creazioni di applicazioni e funzioni pratica 40

4. MANUTENZIONE E ASSISTENZA 41

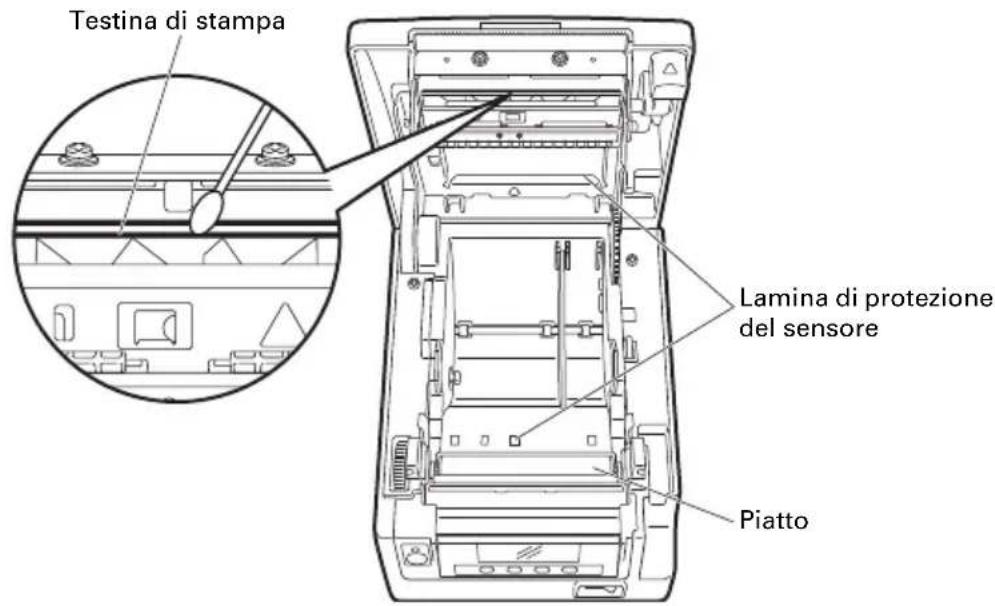

4.1 Pulizia periodica 41
4.2 Rimozione del blocco del dispositivo di taglio (1) 42

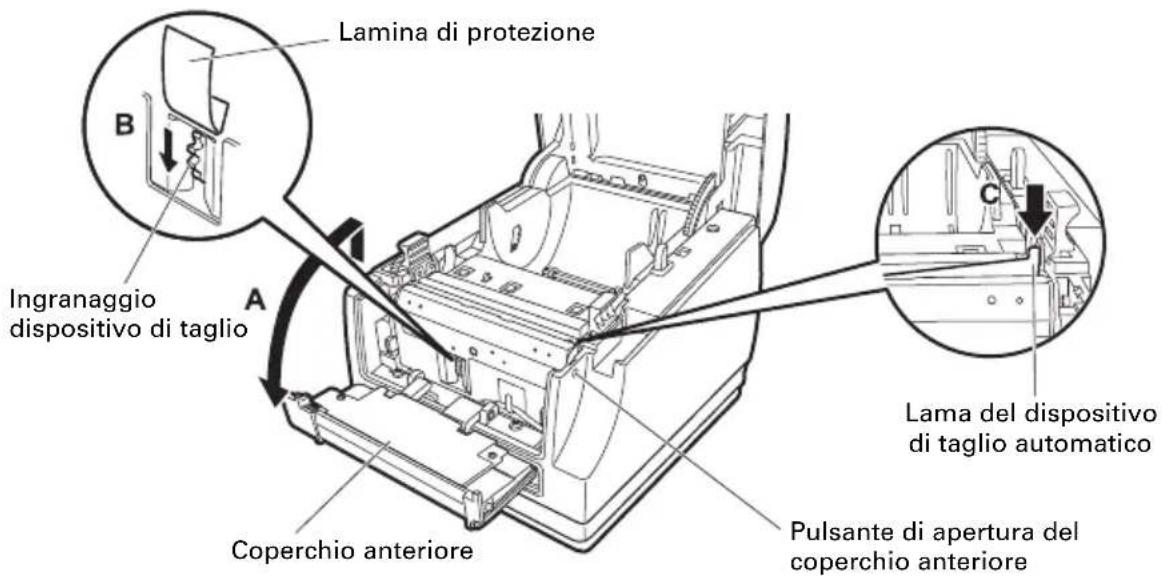

4.3 Rimozione del blocco del dispositivo di taglio (2) 42

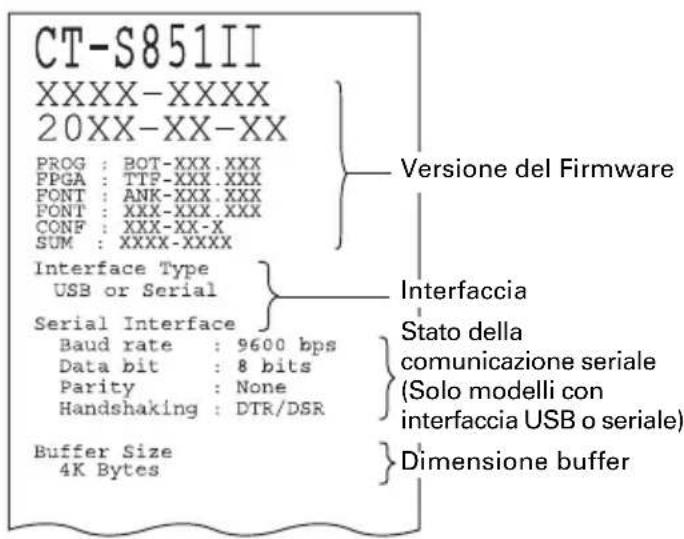

4.4 Modalità di prova di funzionamento 44

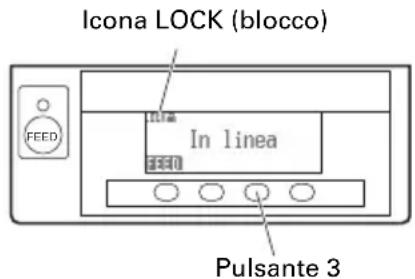

4.5 Funzione blocco tasto 46
4.6 Stampa della copia del contentuto memoria esadecimale..... 47
4.7 Messaggi di erre 48
4.8 Inceppamenti carta 50
4.9 Precauzioni di funzionamento interfaccia seriale 50

5. ALTRO 51

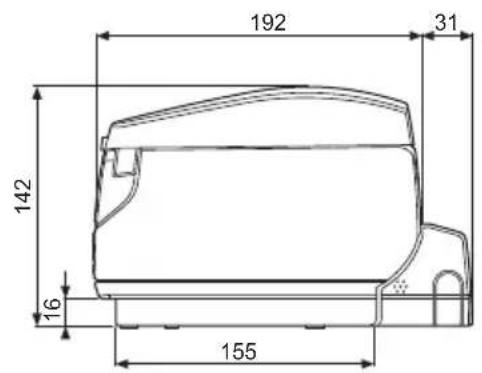

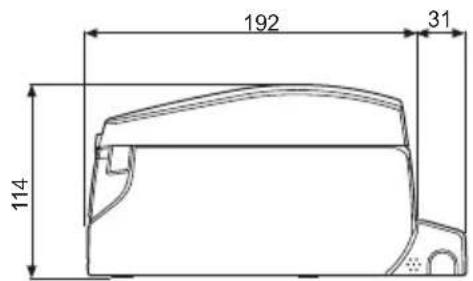

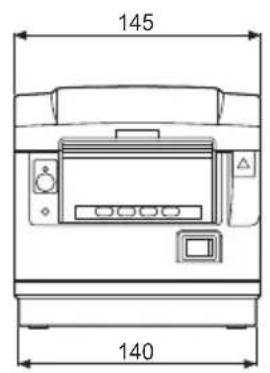

5.1 Viste e dimensioni esterne 51

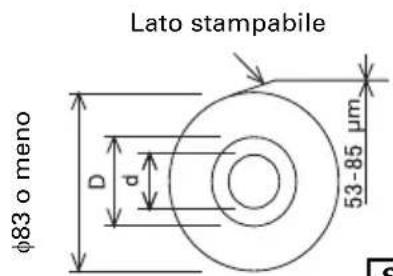

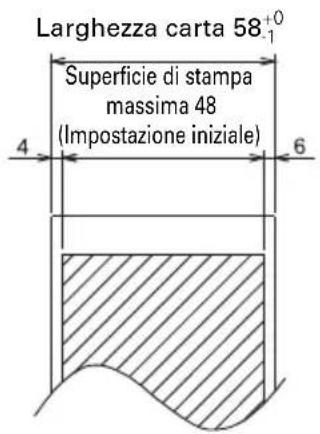

5.2 Carta per la stampa 52
5.3 Impostazione manuale dei memory switch 53

1. DESCrizIONE GENERALE

La série di stampanti termiche a righe di punti CT-S851II è ideata per un'ampia gamma di terminali per dati, POS e uso casalingo.

Queste stampanti sono dotate di molleplici funzioni, pertanto possono essere utilizzate in una vasta gamma di applicazioni.

1.1 Caratteristiche

• Stampa ad alta velocità (300 mm/s)
• La struttura estremamente compatta ne consente l'installazione praticamente ovunque (dimENSIONe max. rotolo di carta 83 mm (3 pollici))
• La struttura impermeabile impedisce l'infiltrazione di acqua attaverso la parte superiore
• La carta è espulsa alla parte anteriore per cui la stampante può essere installata in spazi ristretti
• Si può scegliere tra due modelli, uno con rotoli di carta da 83 / 80mm (3 pollici) o uno con rotoli di carta da 60 / 58mm (2 pollici) di larghezza
• É disponibile sia l'alimentazione integrata che quella tramite adattatore CA

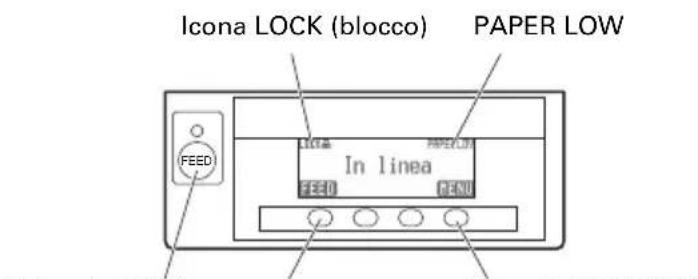

• Lo stato e gli errori della stampante sono segnalati tramite LCD, LED e un cicalino
• L'unità LCD e quattro pulsanti permettono di cancellare le impostazioni in modo semplice
• Dotazione di dispositivo di taglio rapido e silenzioso
• Inceppamenti dispositivo di taglio di facile rimozione
• Alimentazione USB OFF
• Interfaccia intercambiabile
• Interfaccia di estrazione del cassetto-cassa incorporado
• Personalizzazione possibile tramite memory switch (microinterruptore di memoria)
• Memorizzazione dei caratteri e dei loghi definiti dall'utente nella memoria utente
• Supporto di stampa per codice a barre e codice a barre 2D
• Scala di grigi a 16 livelli e stampa chiara
• Funzioni di risparmio carta
  Giapponese Kanji, Cinese (semplicato e tradizionale) e Hangul supportati
• Driver di stampa e software compreso
• Supporto alla comunicazione Bluetooth certificato Apple MFi (modello Bluetooth)
• Alcuni modelli supportano la carta con segno zero

1.2 Rimozione dell'imballo

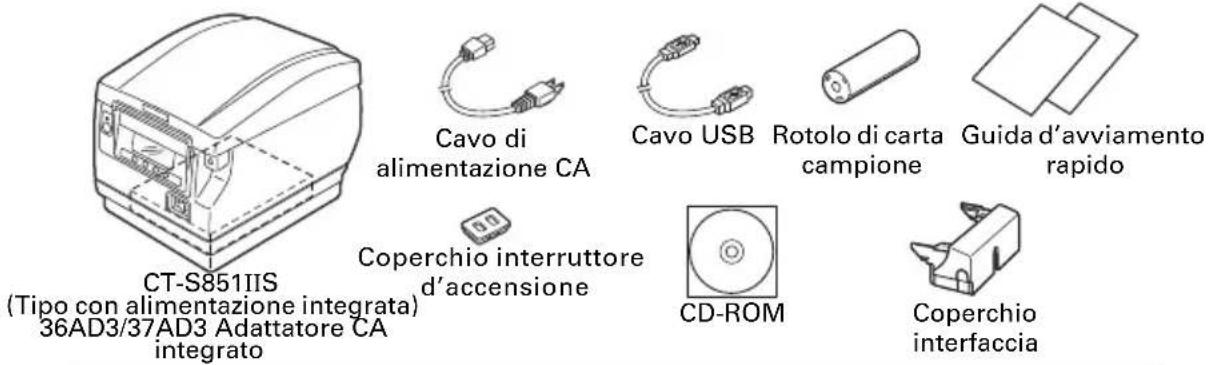

Accertarsi che la confezione della stampante contenga i seguenti particulari.

Stampante: 1
Coperchio interfaccia: 1
Cavo di alimentazione CA: 1
Coperchio interruptore d'accensione: 1
- Rotolo di carta campione: 1 rotolo
CD-ROM: 1

Guidad'avviamento rapido:2
Adattatore CA*1: 1
Cavo USB*2: 1

Note:

1: solo CT-S851IIA
2: solo tipologie con interfaccia USB Solo per alcuni mercati

CT-S851IIA

(Tipo con adattatore CA)

Adattatore CA

(36AD2/37AD5)

Guida d'avviamento rapido

Cavo di

mentazione.

CA
Coperchio

interruptore d'accensione

Cavo USB

CD-ROM

Rotolo di cartacampione

Coperchio interfaccia

1.3 Classificazione dei modelli

I numero dei modelli indicano le funzioni della stampante in base al seguenteistema.

CT - S851IIS 3 RS E - BK - PM1

Alimentazione elettrica

DC:Assenza di alimentazione

S: Tipo con alimentazione integrata

A: Tipo con adattatore CA

Larghezza carta

3:80/83 mm (3 pollici)

2:58/60 mm (2 pollici)

Interfaccia

PA: Parallela

RS: Seriale RS-232C

UB: Solo USB

UH: USB con hub

ET: Ethernet (tipostandard)

ES: Ethernet (como multifunzione)

UP: Powered USB

BT:Bluetooth

Alcune combinazioni potrebbero non essere disponibili. Controllare anticipamente contattando Citizen.

Nota:

*: Cavo di alimentazione CA, vite per seriale I/F, firmware ed altre specifiche possono variarare a seconda dei mercati.

1.4 Specifiche di base

Voce Caratteristiche
Modello CT-S851II
Metodo di stampa Metodo di stampa termica a righe di puniti
Larghezza di stampa*1	80 mm/640 puniti, 72 mm/576 puniti, 64 mm/512 puniti, 54,5 mm/436 puniti, 54 mm/432 puniti, 52,5 mm/420 puniti, 48 mm/384 puniti, 45 mm/360 puniti, 48,75 mm/390 puniti, 68,25 mm/546 puniti
Densità puniti 8 × 8 puniti/mm (203 dpi)
Velocità di stampa 300 mm/sec. (massima, densità di stampa 100%, 2400 linee di puniti/sec.)
Numero di colonne di stampa*2	-	Numero massimo di caratteri (colonne)				Configurazione puniti (puniti)
	Larghezza carta Font	83 mm 80 mm 60 mm 58 mm
	F o	n	t A	5	3	4 8
	Font B	71	64	48	46	9 × 24
	Font C	80	72	54	52	8 × 16
Dimensione carattere*3	Font A: 1,50 × 3,00 mm Font B: 1,13 × 3,00 mm Font C: 1,00 × 2,00 mm
Tipo di caratteri	Alfanumerico, internazionale, PC437/850/852/857/858/860/863/864/865/866, WPC1252, katakana, ThaiCode 11/18 (1Pass/3Pass), TCVN-3
Display a cristalli liquidi (LCD)	Cristalli liquidi STN 128 × 32 puniti, retroilluminazione a LED bianca/rossa
Memoria utente 384 KB (in grado di memorizzare caratteri e loghi definitei dall'utente)
Tipi con codice a barre	UPC-A/E, JAN (EAN) 13/8 colonne, ITF, CODE39, CODE128, CODABAR (NW-7), CODE93, PDF417, QR Code, GS1-Databar
Spaziatura	4,23 mm (1/6 pollice) (cambiabile tramite comandi)
Rotolo di carta	Rotolo di carta: 83±0 mm/80±0 mm/60±0 mm/58±0 mm × max. φ83 mm Spessore carta: da 65 a 75 μm (diametro dell'ana interna del rotolo: interno 12 mm/esterno 18 mm) da 75 a 85 μm (diametro dell'ana interna del rotolo: interno 25,4 mm/esterno 32 mm) da 85 a 150 μm (diametro dell'ana interna del rotolo: interno 25,4 mm/esterno 32 mm; supportato soltanto da modelli di carta spessa)
Interfaccia	Seriale (conforme a RS-232C), parallela (conforme a IEEE 1284), USB, USB con hub, Ethernet, Powered USB, Bluetooth(3.0), wireless LAN (802.11b/g o 802.11a/b/g/n)
Estrazione del cassetto-cassa	Supporta 2 cassetti-cassa
Dimensione buffer	4 k bytes/45 bytes
Tensione di alimentazione	CC 24 V ±5%
Consumo di corrente	Circa 45 W (stampa normale), 3 W (standby)
Adattatore CA*4 (36AD2/3, 37AD3/5)	Entrata nominale: 100 a 240 V CA, 50/60 Hz, 150 VA Uscita nominale: 24 V CC, 2,1 A

Voce Caratteristiche
Peso	CT-S851IIS: circa 1,9 kg, CT-S851IIA: circa 1,5 kg
Dimensioni esterne	CT-S851IIS: 145 (L) × 192 (D) × 142 (H) mmCT-S851IIA: 145 (L) × 192 (D) × 114 (H) mm
Temperatura edumidità operative	5 a 45°C, 10 a 90% UR (senza condensa)
Temperatura edumidità diimmagazzinamento	-20 a 60°C, 10 a 90% UR (senza condensa)
Affidabilità Durata delella testina di stampa: 150 km, 200 milioni di impulsi (atemperature e umidità normale e usando la carta consigliata)Durata del meccanismo di taglio automatico: 2 milioni di tagli (tagliocompleto), 1,6 milioni di tagli (taglio parziale) (a temperaturee umiditànormale e usando la carta e lo spessore di carta consigliati)
Standard di sicurezza*5	UL, C-UL, FCC Class A, TÜV-Bauart, CE Marking

Note:
1: Quando la larghezza della carta è di 83, 80, 60 o 58 mm.
2: Il numero di colonne stampabili cui è sere scelto con un memory switch (microinterrottore di memoria). Il numero di colonne indicate in questa tabella si riferisce a modelli tipici. Il numero di colonne varia a seconda delle caratteristiche tecniche.
3: I caratteri appaiano piccoli perché le dimensioni comprendono lo spazio vuoto che circa ogni carattere.
4: Il 36AD2/37AD5 è l'adattatore CA confezionato come accessorio con il modello CT-S851IIA. Il 36AD3/37AD3 è l'adattatore CA integrato nel modello CT-S851IIS.
*5: Conforme se si utilizes un adattatore CA Citizen Systems (36AD2/3, 37AD3/5).

2. SPIEGAZIONE DEI COMPONENTI DELLA STAMPANTE

2.1 Aspetto esterno della stampante

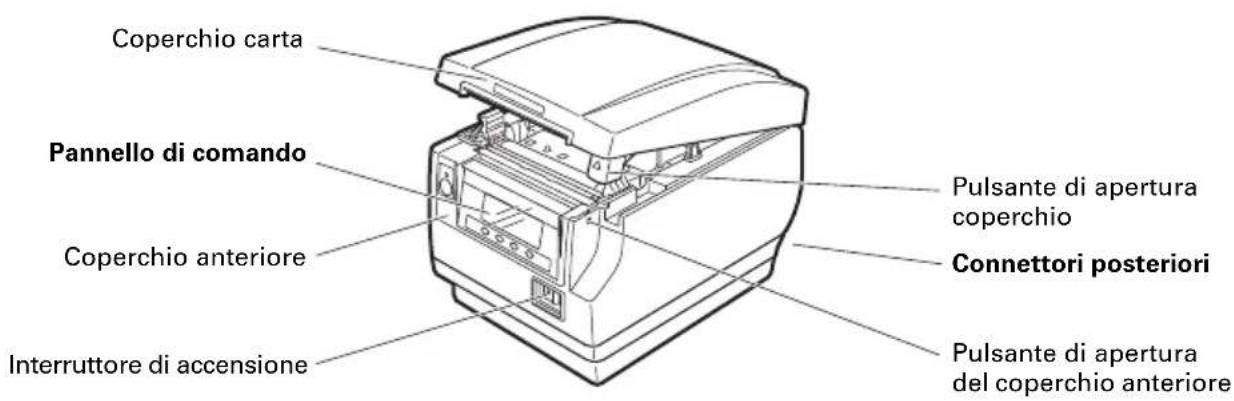

Denominazione dei componenti

Coperchio carta
Aprire per caricare la carta.
- Pulsante di aperture coperchio Per aprire il coperchio carta utilizzare quello pulsante.
- Coperchio anteriore Apriere/chiudere quello coperchio per eliminare un blocco del dispositivo di taglio.

Vedere 4.3 Rimozione del blocco del dispositivo di taglio (2)

• Pulsante di aperture del coperchio anteriore Premere quello pulsante per aprire il coperchio anteriore.
• Interruttore di accensione Premere quello interrottore per l'accensione e lo spegnimento.

Pannello di lavoro

Pulsante 1-4

Pulsante FEED
(avanzamento carta)

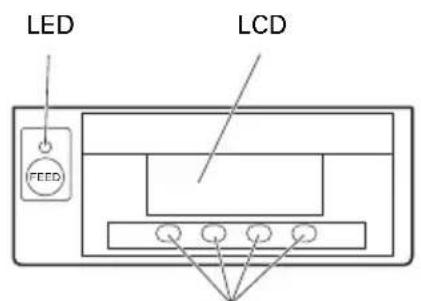

Alcuni esempi sono riportati nella schema LCD in alto a destra.

LCD

Segnale lo stato della stampante, le denominazioni dei pulsanti, i tipi di erre e i messaggi.

LED

Si illumina di verde quando la stampante è accesa, si spegne quando la stampante non è più alimentata.

Lampeggia con luce verde durante la riscione di dati.

Si illumina di rossso quando sono attive modalità speciali e in caso di erre.

Si illumina d'arancione quando la carta sta per finire (carta quasi finita) o la testina di stampa è calda.

Pulsante 1-4

Le funzioni assegnate a questi pulsanti variano in base alla modalità attenuata. I pulsanti sotto il LCD sono chiamati rispettivamente pulsante 1, pulsante 2, pulsante 3 e pulsante 4 nella sequenza da sinistra a destra.

Pulsante FEED

Premere甚么 pulsante per fare avanzare la carta.

Per rilasciare il blocco del dispositivo di taglio, eliminare la causa del problema, chiudere il coperchio carta e premere il pulsante FEED.

Vedere 4.7 Messaggi di erreore

Pulsante MENU

Tener premuto quello pulsante (per almeno due secondi) per acceder alla modalità di configurazione dei memory switch.

Vedere 5.3 Impostazione manuale dei memory switch

PAPER LOW

Compare quando il rotolo di carta sta per terminare.

• Icona LOCK (blocco)

Questa icona indica che il pulsante MENU non è in funzione.

Vedere 4.5 Funzione blocco tasting

Connettori posteriori

• Connettore d'interfaccia (seriale, parallela, USB, ecc.) Si collega al cavo d'interfaccia.

La scheda d'interfaccia serialè dotata di un DIP-switch.

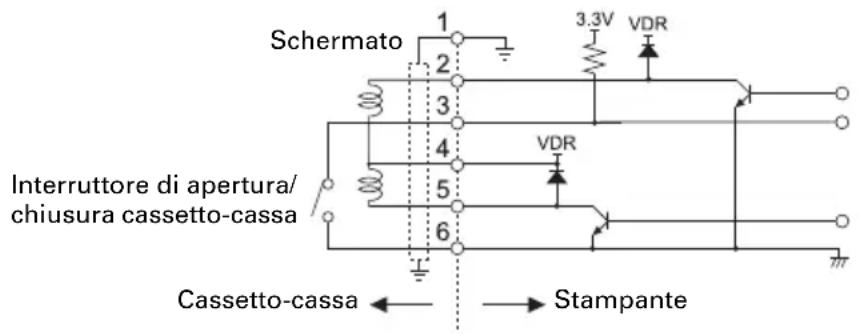

• Connettore di estrazione del cassetto-cassa

Si collega al cavo proveniente dal cassetto-cassa.

• Connettor di alimentazione (tip con adattatore CA)

Si collega al cavo dall'adattatore CA.

• Ingresso CA (tipocan alimentazione integrata)

Si collega al cavo di alimentazione CA.

2.2 All'interno del coperchio carta

• Piatto

Fa avanzare la carta.

Non rimuovere il piatto se non per effettuare la manutenzione.

• Sensore di quasi-fine carta (sensore PNE)

Rileva quando il rotolo di carta sta per terminare. Regolare la posizione del sensore per sapere quandoesso rileva I'approssimarsi della fine della carta.

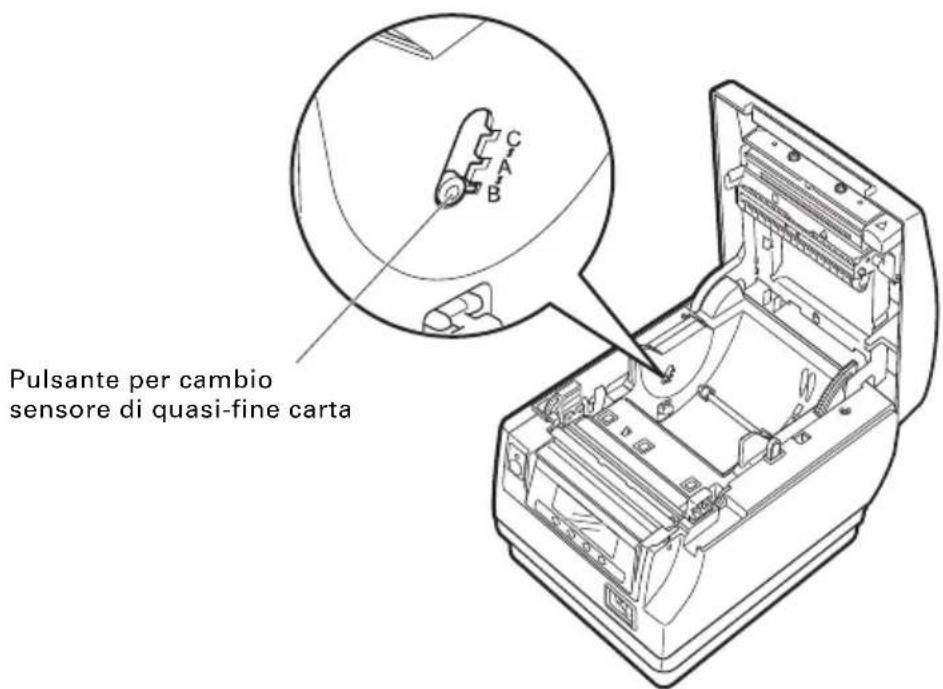

• Pulsante per cambio sensore di quasi-fine carta

Cambiare la posizione del sensore di quasi-fine carta per confrontare la carta utilizzata.

Vedere 3.10 Regolazione del sensore di quasi-fine carta

• Taglio manuale

Per tagliare la carta manualmente alla fine della stampa.

• Taglio automatico

Taglia automaticamente la carta alla fine della stampa.

Vedere 5.3 Impostazione manuale dei memory switch

Testina di stampa (termica)

Stampa i caratteri e/o i dati grafici sulla carta (rotoli di carta).

• Sensore di fine carta (sensore PE)

Rileva quando non c'è più carta. La stampa si interrompe quando questo sensore rileva la mancanza della carta.

2.3 Altre funzioni integrate

Cicalino

Suona quando si verificano errori o quando vengono effettuate operazioni o operazioni di lavoro.

Vedere 4.7 Messaggi di erreore

• Memoria utente
  In questa memoria si possono salvare loghi e caratteri definiti dall'utente. I dati restano salvati in questa memoriaanche se la stampante viene spenta. Per maggiori informazioni su come salvare i dati, vedere Riferimento Comandi.
• Memory switch

L'impostazione dei vari tipi di funzioni cui quod essere salvata in memoria. Le impostazioni restano salvate in memoria anche se la stampante viene spenta.

• Alimentazione USB OFF (se memory switch MSW6-3 è impostato su ON) Quando la stampante è collegata a un PC tramite USB; disattivando l'alimentazione del PC o interrompendo la connessione USB si provoca la disattivazione dell'alimentazione della stampante USB con uno scarto di tre secondi.

Questa modalità è annullata quando si riaccende il PC o quando si stabilisce una connessione USB.

ATTENZIONE

■ Il POWER LED è spento quando l'alimentazione USB è OFF e non è possible identificare lo stato di alimentazione disattivata (OFF).
Premendo POWER perché l'alimentazione USB è OFF non serve per spegnere immediatamente l'alimentazione. Dopo quello secondo, la disattivazione (OFF) dell'alimentazione USB viene annullata e premendo POWER si accende normalmente l'alimentazione.

• Funzioni di risparmio carta

I memory switch da MSW8-3 a MSW8-5 possono essere utilizzati per configurare le seguenti impostazioni per risparmiare carta.

• Eliminazione margine superiore

La stampante riporta indietro la carta prima di stampare riducendo lo spazio bianco sul bordo superiore della carta.

Si più specificare quanto margine di carta riportare indietro.

• Line gap reduce

Comprime automaticamente lo spazio tra le righe. Si cui specificare il rapporto di compressione.
- Compressione testo verticale/orizzontale

Riduce le dimensioni di stampa.

La quantità di compressione è specificata tramite una combinazione di rapporti di compressione verticali e orizzontali.

• Funzione scorrimento punto (MSW8-6)

Questa funzione dissipa il calore durante la generatione frequente di calorie in caso di riga orientata verticalmente o di altri specifico elemento di riscaldamento testina.

Se non si ricevono dati entro 15 secondi dopo agli taglio o stampa, la posizione di stampa viene slittata automaticamente di N^* puntI a destra. La posizione di stampa originariaiene ripresa in corrispondenza della sincronizzazione di slittamento successivo.

• N è il valore di impostazione di MSW8-6.

ATTENZIONE

• Prima di configurare l'impostazione di suppressione margine superiore, togliere innanzitutto qualsiasi documento con taglio parziale alla stampante. Altrimenti la carta tagliata verrà strappata durante la procedura di stampa successiva, provocando problemi alla stampante.
  ■ Quando si utilizes la compressione del testo si devono adottare le seguente precauzioni.

• Il testo compresso è più difficile da leggere rispetto al testo originario.

• La compressione orizzontale del testo riduce l'intervallo di stampa per cui il numero delle righe di stampa non cambia. Prestare estrema attenzione all'intervallo di stampa se si usa carta stretta.
• Non usare testo compresso quando si stampa un codice a barre. In caso contrario, il codice a barre potrebbe essere illeggibile.

■ Se il margine destro è troppo stretto, alcuni caratteri di stampa potrebbero essere tagliati via. Questa funzione è disabilitata nelle impostazioni di stampa. Per attivare但这a funzione, utilizzare MSW8-6 per specificare un valore appropriato per la quantità di scorrimento massimo.

3.1 Collegamento del cavo di alimentazione CA

1. Spagnere la stampante.
2. Per la stampante con alimentazione di corrente incorpORA, collegare il cavo di alimentazione CA all'ingresso CA e insertre la spina nella presa elettrica.
3. Per la stampante con adattatore CA, collegare il connettore del cavo dell'adattatore CA al connettore di alimentazione. Quindi, collegare il cavo di alimentazione CA all'ingresso CA e insertire la spina nella presa elettrica.

Tipo con alimentazione integrata

Tip con adattatore CA

ATTENZIONE

Utilizzare solo l'adattatore CA conforme ai valori nominali prescritti.
- Durante il distacco o l'insertimento del cavo dell'adattatore CA utilizzare esclusivamente il connettor (non il filo).
■ Utilizzare una fonte di alimentazione CA che non stia più alimentando apparecchiature che producono disturbi elettromagnetic.
■ Non tirare il cavo di alimentazione CA per evitare di danneggiarlo con possibili rischi d'incendio, scariche elettriche o rotture di fili.
Se si sta avvincinando un temporale, staccare il cavo di alimentazione CA alla presa elettrica. Un colpo di fulmine cui provocare un incendio o causare scosse.
- Tenere il cavo di alimentazione CA lontano da appearecchi che producono riscaldamento. Il rivestimento del cavo di alimentazione CA potrebbe fondere, provocando un incendio o scariche elettriche.
■ Se la stampante non deve essere utilizzata per un lungo periodo, staccare il cavo di alimentazione CA alla presa elettrica.
Sistemare il cavo di alimentazione CA in modo che nessuno possa calpestarlo.

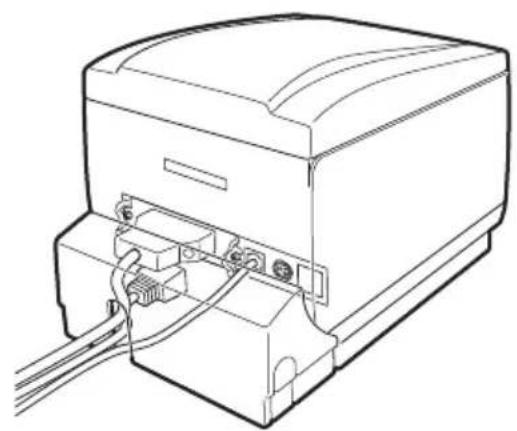

3.2 Collegamento dei cavi di interfaccia

1. Spagnere la stampante.
2. Orientare correttamente il cavo d'interfaccia ed inserirlo nel relativo connettore.

Interfaccia seriale

Interfaccia parallela

Interfaccia USB (como con hub) Interfaccia USB

Vista anteriore

■ Scollegare sempre l'adattatore CA alla stampante prima di collegarla ad una interfaccia Powered USB. In caso contrario si rischia di danneggiare il PC host. Per maggiori informazioni relative all'installazione di una interfaccia Powered USB contattare il proprio rivenditore Citizen Systems.
- Controllare l'orientamento del connettore del cavo Powered USB prima di collegarlo. Inserirlo diritto in modo da non curvare i terminali. Spingerla fino al click.
Quando si scollega il cavo, afferrarlo sempre per il connettore.
■ Fare attenzione a non insere il cavo d'interfaccia USB nel connettore di estrazione del cassetto-cassa.
Per collegare più di una stampante ad un unico computer tramite interfaccia USB, si deveambiare il numero di seriè dell'interfaccia USB.
■ Afferrare il connettore durante l'insertimento o il distacco del cavo d'interfaccia Ethernet perpendicolare e diritto. Effettuantlo l'operazione in modo angolato potrebbe causare il collegamento erroneo del connettore.

Utilizzato un cavo d'interfaccia serialle con un tipo di collegamento come quello seguente.

Cavo 25 pin - 25 pin

PC Stampante

Cavo 9 pin - 25 pin

PC Stampante

ATTENZIONE

Sistemare il cavo d'interfaccia in modo che nessuno possa calpestarlo.

3.3 Scheda d'interfaccia Bluetooth

LED di stato Bluetooth

Il LED sulla sched a interfaccia Bluetooth sul retro della stampante indica il seguente stato.

Stato Descrizione Stato LED
Standby di rilevamento (individuabile)	Standby per rilevamento e collegamento
Standby di connessione (collegabile)	Standby per collegamento
Connessione iOS	Sessione dati non aperta
In comunazione	iOS: sessione dati apertaAltro SO: collegamento stabilito e comunità in corso
Errore Errore o impostazioni in configurazione	Spento

Operazione di sincronizzazione

Si devono svolgere le procedure riportate di seguito quando si stabilisce per la prima volta una connessione Bluetooth per la comunità di dati Bluetooth.

A: Rilevare dispositivi Bluetooth
B: Configurare impostazioni di sincerzonizzazione

A: Rilevare dispositivi Bluetooth

Confermare che il Bluetooth sia attivato sul PC host prima di effettuare la ricerca di dispositivi Bluetooth.

Questo prodotto apparirà come "CT-S851II_XX" (XX corrisponde alle ultime 2 cifre dell'indirizzo unico BD) quando è rilevato.

Selezionare Anythingi rilevati.

Nota: si possono ricercare dispositivi e modificare i nomi.

Se memory switch MSW13-5 è impostato su "No Response" al rilevamento di dispositivi non apparirà nulla.

Si più commutare temporaneamente esta impostazione su rilevamento disposativo (modalità rilevamento) premendo il pulsante sulla scheda d'interfaccia Bluetooth. Si esce alla modalità di rilevamento quando la connessione con il PC host è conclusa.

B: Configurare impostazioni di sincerzonizzazione

Di norma, selezionando la stampante durante il rilevamento disposativo si passa direttamente alle impostazioni di sincronizzazione.

ATTENZIONE

Alcune configurazioni e modelli di PC host non passano direttamente alle impostazioni di sincerzonizzazione dopo aver selezionato la stampante durante il rilevamento disposativo.

La procedura richiesta per configurare le impostazioni di sincronizzazione dipende dal fatto se SSP (secure simple pairing) è attivata sul PC host.

Se SSP è abilitata sul PC host, si più effettuare la sincronizzazione alla operazioni aggintive.

Se SSP è disabilitata sul PC host, verrà richiesta l'immissione di una chiave di accesso.

Digitare la chiave di accesso come descripto di seguito.

Chiave di accesso Ultime quattro cifre dell'indirizzo stampato automaticamente

(Le lettere da A ad F sono maiuscole)

Esempio: se I'indirizzo e 01:23:45:67:89:AB

la chiave di accesso è 89AB.

Se si eliminano le informazioni di sincerzonizzazione dal PC host sulla eliminare le correspondenti informazioni di sincerzonizzazione sulla stampante, la stampante potrebbe non migliorare se si rilevano di nuovo dispositivi con il PC host.

Per eliminare le informazioni di sincronizzazione della stampante, tenere premuto l'interruttore sulla schedà d'interfaccia Bluetooth per due o più secondi.

Eliminando le informazioni di sincronizzazione sulla stampante, questa entrera in modalità di individuzione.

Richiesta di ri-connessione

In caso di communicatesione Bluetooth di dispositivo iOS, una connessione tra disposito iOS sincronizzato e stampante non è ripristinata automaticamente dopo essere stata interrotta. Tuttavia, se la richiesta di ri-connessione è arrivata, la stampante tenta di riconnettersi al disposito iOS après che la communicatesione a due vi è stata abilitata e ripristina automaticamente la connessione.

ATTENZIONE

Questa funzione è abilitata all'uscita alla fabbrica. (MSW13-6)

La richiesta di ri-connessione cui richiedere del tempo per connettersi se l'host non è un disposativo iOS.

■ Anche se il disposativo iOS è il disposativo interlocutore, le seguenti condizioni possono interferire con la funzione di richiesta di ri-connessione.
- Se si desidera interrompere la communicatesione Bluetooth al termine della stampa
- Quando ci sono vari dispositivi iOS che stampano con la stessa stampante In tali condizioni, disattivare la richiesta di ri-connessione.

Attivare e disattivare la richiesta di ri-connessione

Per modificare l'impostazione di questa caratteristica è fornito il seguente metodo. Premere il pulsante FEED 3 volte durante stampa automatica (autotest) -> richiesta di ri-connessione = valido Premere il pulsante FEED 4 volte durante stampa automatica (autotest) -> richiesta di ri-connessione = valido

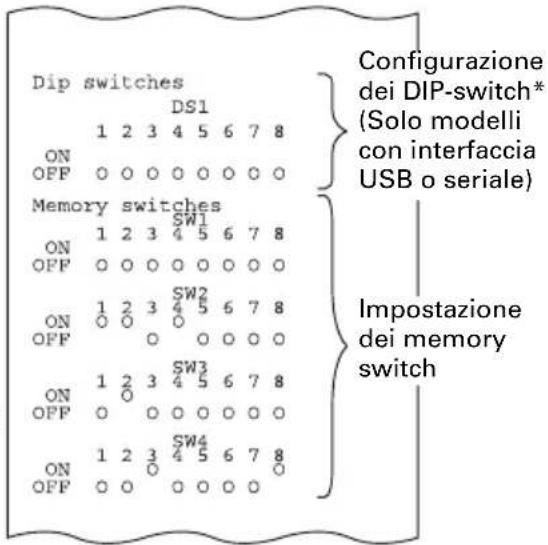

Alla fine della stampa automatica (Autotest) verrà stampata la nuova impostazione come richiesta di riconnessione [Valid] o [Invalid].

Vedere 4.4 Modalità di prova di funzionamento

3.4 Scheda d'interfaccia Ethernet (LAN)

Questa sezione fornisce una panoramicica della schedad'interfaccia Ethernet (LAN). Per maggiori dettagli circa esta schedarefare riferimento al manuale separato.

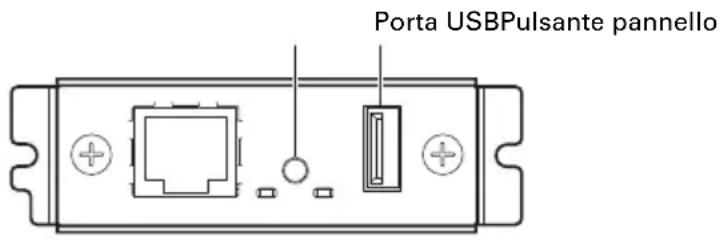

Funzionamento pulsante pannello

Le funzioni della scheda sono fruibili utilizzando il pulsante pannello sulla scheda Ethernet. Si può utilizzato il pulsante per stampare le informazioni di configurazione di stampa e per ripristinare le impostazioni di fabbrica della scheda.

• Stampa di informazioni di configurazione di rete Premere il pulsante pannello.
• Accesso alla modalità di impostazione

Tenere premuto il pulsante pannello. Un cicalino* suonerà una volta perindicare che è avvenuto l'accesso alla modalità di impostazione.

• Si può'utilizzare la modalità di impostazione per leggere le impostazioni di fabbrica e per stampare le informazioni del firmware.
• Se non si svolgono operazioni per tre secondi in modalità di impostazione, un cicalino* suonerà una volta perindicare che la schedà è tornata in modalitànormale.
• A seconda delle impostazioni, il cicalino potrebbe non suonare.

Ripristino delle impostazioni di fabbrica

Accedere alla modalità di impostazione scheda quando tenere premuto il pulsante pannello. In tal modo la scheda ritorna ai valori predefiniti di fabbrica.

ATTENZIONE

La sCHEDULE si riavviera automaticamente al termine di esta operazione.
■ Se le impostazioni sono configurate per ottenere un indirizzo IP da un server DHCP automaticamente, il nuovo indirizzo IP potrebbe essere differente dal precedente.

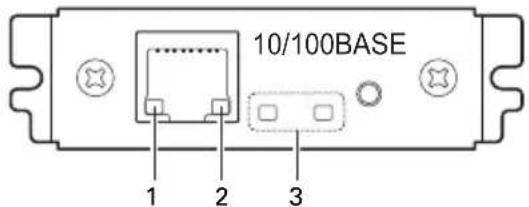

Funzioni LED

Questa tabella spiega come interpretare leindicazioni LED.

1. Velocità di trasmissione della rete

Velocità di trasmissione	LED (verde)
100Mbps Acceso
10Mbps/Non connesso Spento

2. Stato rete

Stato LED (giallo)
Connesso Acceso
Non connesso Spento
Trasmissione dati in corso	Lampeggiante

3. Stato scheda

Stato LED (verde) LED (rosso) Descrizione
Nessun collegamento stampante	Spento — La scheda non è collegata con una stampante.
Collegamento con stampante	Acceso — La scheda è collegata con una stampante.
Nessuna connessione di rete	— Spento La scheda non è connessa alla rete.
Ottenimento indirizzo IP —	Lampeggiante	Ottenimento di indirizzo IP da server DHCP.
Connesso con la rete	— Acceso Connessione di rete completata.
Errore risorsa	Lampeggiante alternato (ciclo da 0,5 secondi)	La scheda non è in grado di funzionare normalmente.
Errore sistema	Lampeggiante alternato (ciclo da 0,1 secondi)	La scheda non è in grado di funzionare normalmente.

Modifica impostazioni di rete

Si piùutilizzare il browser web per accedere alla pagina di impostazioni speciali per controllare e modificare le impostazioni della scheda.

• Accesso alla pagina di impostazioni speciali

• Utilizzare un browser web per accedere all'URL della pagina di impostazioni speciali. Specificare l'indirizzo IP assegnato alla stampante come URL. (Esempio: per un indirizzo IP 169.254.1.10, immettre: http://169.254.1.10.)

• In tal modo si visualizza la pagina di impostazioni speciali.

1. Selezionare "Print server configuration" per visualizzare la schermata di impostazioni.

Per maggiori dettagli circa le impostazioni fare riferimento al manuale separato.

3.5 Scheda d'interfaccia Wireless LAN

Questa sezione fornisce una panoramicica della sched a interfaccia wireless LAN. Per maggiori dettagli circa esta sched aare riferimento al manuale separato.

Collegamento dongle USB

Collegare il dongle WiFi USB fornito con la sched a interfaccia wireless LAN al connettore porta USB.

Per migliorare la qualità del segnale si può utilizzare una prolonga USB e sistemare la posizione del dongle.

Funzionamento pulsante pannello

Le funzioni della scheda sono fruibili utilizzando il pulsante pannello sul retro della scheda LAN.

• Attivazione della connessione wireless LAN
  Accendere la stampante. La Scheduled inizIERA a funzionare durante la secondi.
• Stampa di informazioni di configurazione wireless LAN Premere il pulsante pannello.
• Accesso alla modalità di impostazione

Tenere premuto il pulsante pannello. Un cicalino* suonerà una volta per indicare che è avvenuto l'accesso alla modalità di impostazione.

• Si può'utilizzare la modalità di impostazione per leggere le impostazioni di fabbrica.
• Se non si svolgo n operations per tre secondi in modalità di impostazione, un cicalino* suonerà una volta per indicare che la schedà è tornata in modalità normale.
• A seconda delle impostazioni e del modello della stampante, il cicalino potrebbe non suonare.

Ripristino delle impostazioni di fabbrica

Accedere alla modalità di impostazione scheda quando tenere premuto il pulsante pannello. In tal modo la scheda ritorna ai valori predefiniti di fabbrica.

ATTENZIONE

• La scheda si riaviera automaticamente al termine di esta operazione. Dopo ave cancellato le impostazioni si dovanno riconfigurare le impostazioni wireless LAN.

Funzioni LED

Questa tabella spiega come interpretare leindicazioni LED.

1. Velocità di trasmissione wireless LAN

Velocità di trasmissione	LED (verde)
100Mbps Acceso
10Mbps/Non connesso Spento

2. Stato di connessione/trasmissione wireless LAN

Stato connessione LED (giallo)
Connesso Acceso
Non connesso Spento
Trasmissione dati in corso	Lampeggiante

3. Stato cablato/wireless LAN

Stato connessione LED		(verte) LED (rosso) Descrizione
Nessun collegamento stampante		Spento — La scheda non è collegata con una stampante.
Collegamento stampante	Nessuna connessione di rete	Acceso Spento La scheda è collegata con una stampante.
	Collegato tramite LAN cablata	Acceso	Lampeggiante (ciclo da 1 secondi) Ottenimento di indirizzo IP da server DHCP tramite LAN cablata.
	Funzionamento LAN cablata	Acceso Acceso Il funzionamento della rete avviene tramite LAN cablata.
	Collegato tramite wireless LAN	Lampeggiante (ciclo da 2 secondi) Lampeggiante (ciclo da 1 secondi) Ottenimento di indirizzo IP da server DHCP tramite wireless LAN.
	Funzionamento wireless LAN	Lampeggiante (ciclo da 2 secondi)	Acceso Il funzionamento della rete avviene tramite wireless LAN.
Errore risorsa		Lampeggiante alternato (ciclo da 1 secondi)	La scheda non è in grado di funzionare normalmente.
Errore sistema		Lampeggiante alternato (ciclo da 0,2 secondi)	La scheda non è in grado di funzionare normalmente.

Web Manager

La scheda d'interfaccia wireless LAN è dotata di funzione web manager utilizzabile per connettere la scheda con un browser web e modificare le impostazioni della scheda.

Avvio di Web Manager

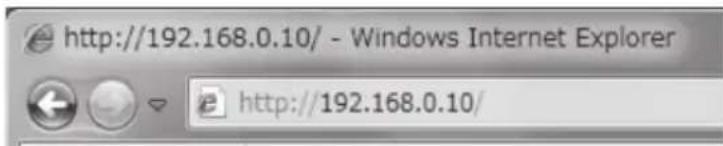

1. Avviare un browser web.
2. Nel Campo indirizzo, immettere l'indirizzo IP della sched e premere [Invio].

Schermata HOME

Si tratta della schermata principale di Web manager.

Inquesta schermata premere il pulsante [CONFIG].

Schermata CONFIG

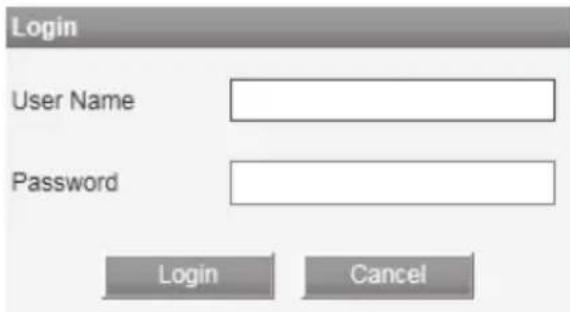

Viene visualizzata la finestra di dialogo di accesso mostrata di seguito. Accederere come amministratore e configurare le impostazioni della sched a interfaccia wireless LAN.

• Nome utente

Immettere il nome utente dell'amministratore della sched. (Impostazione iniziale: admin)

• Password

Immettere la password utente dell'amministratore. (Impostazione iniziale: admin)

Pulsante [Login]

Dopo aver immesso nome utente e password dell'amministratore, fareblicksul pulsante [Login]. In tal modo appeare la schermata delle impostazioni.

Per maggiori dettagli circa le impostazioni fare riferimento al manuale separato.

3.6 Collegamento del cassetto-cassa

1. Spagnere la stampante.
2. Controllare l'orientamento del connettore del cavo di estrazione del cassetto-cassa e collegarlo alla presa corrispondente nella parte posteriore della stampante.
3. Togliere la vite del filo di massa.
4. Avvitare il filo di massa del cassetto-cassa al corpo della stampante.

ATTENZIONE

■ Collegare soltanto il connettore del cavo di estrazione del cassetto-cassa alla presa corrispondente. (Non collegare assolutamente ad una linea Telefonica.)
■ I segnali non possono essere inviati dal connettore di estrazione del cassetto-cassa durante la stampa.

(1) Configurazione dei pin del connettore

N. Segnale Funzione

1 FG Massa (Fra me Ground) Connettore usato:

2 D RAWER1 Seg nale di lavoro cassetto-cassa 1

3 DR SRW Ingresso commutatore cassetto-cassa

4 VDR Alimentazione elettrica di lavoro cassetto-cassa

5 D RAWER2 Seg nale di lavoro cassetto-cassa 2

6 GND Massa segnale (massa comune sui circuiti)

TM5RJ3-66 (Hirose) o equivalente Connettore applicabile: TM3P-66P (Hirose) o equivalente

(2) Caratteristiche elettriche

1) Tensione di lavoro: 24 VCC
2) Corrente di lavoro: Max. circa 1 A (non deve superare i 510 ms.)
3) Segnale DRSW: Livelli segnale: "L" = 0 a 0,8 V, "H" = 2 a 3,3 V

(3) Segnale DRSW

Lo stato del segnale DRSW più essere verificato con i comandi DLE+EOT, GS+a, o GS+r o sul pin 34 della porta d'interfaccia parallela.

(4) Circuito di lavoro

Connetto di estrazione del cassetto-cassa

ATTENZIONE

■ I cassetti 1 e 2 non possono essere azionati contemporaneamente.
Il solenoide utilizzato per il cassetto-cassa deve essere a 24 o superiore. La corrente non deve mai superare 1 A. La corrente in excesso potrebbe danneggiare o bruciare i circuiti.

3.7 Precauzioni per l'installazione della stampante

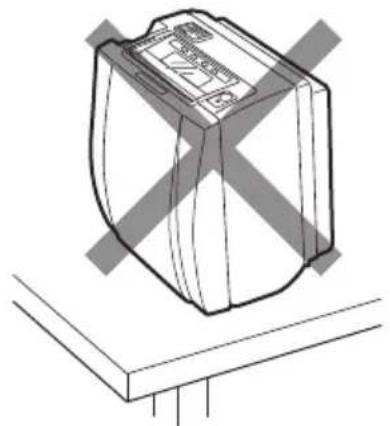

La stampante cui èsere installata solo in orizzontale. Non cui èsere posizionata verticalmente o con INSTALLazione a parete.

Posizione orizzontale

Posizione verticale

ATTENZIONE

Nonutilizzare la stampante nelle condizioni seguenti.

Punti soggetti a vibrazioni o instabilità.
Punti molto sporchi o polverosi.
Punti in cui la stampante non si trova perfettamente in piano.
- La stampante può cadere e provocare lesioni.
- La qualità di stampa può peggiorare.
- Orientamento diverso da quello prescritto.
- La stampante potrebbe funzionare male, essere danneggiata o provocare scosse.

3.8 Divisorio per il rotolo di carta

Regolare la larghezza del divisorio su那一 della rotolo di carta che si sta caricando. La regolazione di fabbrica del divisorio è那一 indica di seguito.

Per tipo da 3 pollici: rotola di carta da 80~mm di larghezza
Per tipo da 2 pollici: rotola di carta da 58~mm di larghezza

1. Spagnere la stampante.
2. Premere sul pulsante di aperture coperchio per aprire il coperchio carta.
3. Premere nella posizione indicata alla freccia e impostare il divisorio in una scanalatura che corrisponda all'ampiezza del rotolo di carta in uso. Comunque, per poter utilizzato il rotolo di carta da 83mm di larghezza, bisogna togliere il divisorio.
4. Vedere "5.3 Impostazione manuale dei memory switch" per cancellare le regolazioni della larghezza della carta.

Note:
1: Tipo da 2 pollici (58/60 mm)
2: Tipo da 3 pollici (80/83 mm)

ATTENZIONE

Quando si effettua la regolazione per rotoli di carta da 58 o 60~mm , assicurarsi che il divisorio non sia inclinato.

3.9 Configurazione del DIP-switch sulla schedadell'interfaccia seriale

1. Spagnere la stampante e staccare il cavo di alimentazione alla presa elettrica.
2. Rimuovere le viti di fissaggio della scheda dell'interfaccia seriale.
3. Rimuovere la sched a interfaccia seriala alla stampante.
4. Configurar il DIP-switch in base alla seguente tabella.

Viti di fissaggio della schedad interfaccia seriale

ATTENZIONE

Quando si configura il DIP-switch, togliere esclusivamente le viti di fissaggio della scheda d'interfaccia serialie.

La funzione di ciascuno switch è indicata di seguito. (I valori ombreggiati sono quelli delle impostazioni di fabbrica. Tuttavia, le impostazioni di fabbrica possono variare a seconda del mercato di destinazione.)

N. switch	Funzione ON OFF
1 Impostazione delle condizioni di comunicazione		In funzione della configurazione DIP-switch	In funzione della configurazione memory switch
2 Inizio di sessione XON/XOFF DTR/DSR
3 Lunghezza bit 7 bit			8 bit
4 Controllo di parità Si			No
5 Selezione parità Parità uguale			Parità dispari
6	Selezione baud rate	Vedi la tabella seguente.
7
8 INIT		Ripristino	Invalido

Selezione baud rate

Velocità di trasmissione (bps)	N. switch
	6	7
2400	OFF	OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

Quando lo switch n. 1 è portato su OFF, è possibile utilizzato un commando o un memory switch per selezionare 1200, 38400, 57600 o 115200 bps.

3.10 Regolazione del sensore di quasi-fine carta

Cambiare l'impostazione del sensore di quasi-fine carta per regolare la posizione nella quale si rileva lo stato di quasi-fine carta.

1. Utilizzare un oggetto appuntito, p.es. una penna, ed esercitare delicatamente una pressione sul pulsante per modificare l'impostazione del sensore di quasi-fine carta.
2. Tener premuto il pulsante nelle sposta il sensore di quasi-fine carta in su e in giù, a destra e a sinistra. Le posizioni del sensore per i variet diametri di rotoli di carta utilizzati sono illustrate di seguito.

(Unità: mm)

Posizione del sensore	Diametro rilevato come quasi-fine carta	Diametro dell'anima esterno del rotolo di carta in uso
A φ31 φ18
B* φ23 φ18
C Funzion	amento sensore di quasi-fine carta disattivato (OFF)

Nota:

*: Posizione del sensore all'uscita alla fabbrica. Tuttavia, le impostazioni di fabbrica sono variare a seconda del mercato di destinazione.

ATTENZIONE

• La quantità di carta rimanente sul rotolo (diametro del rotolo) dipende dal tipo di carta utilizzato.
  I diametri dei rotoli di carta indicati in tabella sono solo valori di riferimento.

3.11 Caricamento carta

1. Accendere la stampante.
2. Premere sul pulsante di aperture coperchio per aprire il coperchio carta.
3. Caricare il rotolo di carta di modo che il lato stampabile sia rivolto verso l'alto, come indicato alla freccia A.
4. Estrarre per il dritto la carta di quale centimetro nel senso indicato alla freccia B.
5. Chiudere il coperchio carta fino al click. La carta avanzera e sare tagliata automaticamente (in caso di impostazioni di fabbrica).

Vedere 5.3 Impostazione manuale dei memory switch

ATTENZIONE

Utilizzare esclusivamente i tipi di rotoli di carta prescritti.
■ Verificare che il rotolo di carta sua installment correttamente.
Se la carta è messa di sbieco e non esce diritta dal coperchio carta, aprirlo e raddrizzarla.
Estrarre sempre la carta di quale centimetro per il dritto alla stampante quando si apré il coperchio carta con carta caricata.
Premere al centro del coperchio carta per chiuderlo in modo sicuro.
■ Attenzione ai tagli della carta durante il caricamento.
- Durante l'aperture del coperchio carta fare attenzione alla testina di stampa, al dispositivo di taglio manuale o a quello automatica. In caso contrario, ci si può bruciare o tagliare.

3.12 Applicazione del coperchio interruptatore d'accensione

Applicare quello coperchio per impedire l'uso dell'interruttore d'accensione.

1. Premere sul coperchio interruptore d'accensione nella sua sede finché non si avverte uno scatto.

Coperchio interruptore d'accensione

Per rimuoverlo, insere un cacciavite o un oggetto a punta nelle fissure del coperchio interruptore d'accensione.

3.13 Applicazione del coperchio interfaccia

Applicare il coperchio interfaccia sul retro della stampante.

La forma del coperchio interfaccia varia a seconda del tipo di fonte di alimentazione.

1. Premere sul coperchio interfaccia come indicato nell'oro schema finché non si avverte uno scatto.

CT-S851TIS

3.14 Rimozione del coperchio interfaccia

Per togliere il coperchio interfaccia, premere su entrambi i lati nel punto indicato con A.

CT-S851IIS

3.15 Installazione driver

I driver sono inclusi nel CD-ROM fornito in dotazione con la stampante.

Installare il driver richiesto per la propria stampante.

Per maggiori informazioni circa l'installazione del driver, le funzioni e le operazioni, vindere le informazioni fornite sul CD-ROM per ciascun driver.

Visitare il site riportato di seguito per le versioni più aggiornate del driver e per le informazioni più recenti.

http://www.citizen-systems.co.jp/english/support/download/primer/driver/

3.16 Precauzioni per la creazioni di applicazioni e funzioni pratiche

Se la stampa avviene topo il taglio parziale e lo strappo della carta, la parte alta della stampa successiva può risultare distorta.

Si consiglia di far avanzare la carta di una riga prima della stampa dopo il taglio.

Se siutilizza un'interfaccia seriale con bassa velocità di trasmissione dati, sulla stampa di grafici o testi graduati che richiedono una maggiore quantità di dati possono apparire delle strisce.

Le interfaccce USB sono suscettibiliagli effetti delle interferenze elettromagnetice dell'ambienteospitante.

In tal caso,'utilizzare un cavo con nucleo di ferrite su entrambte le estremità che è molto efficace per eliminare IEM.

4. MANUTENZIONE E ASSISTENZA

4.1 Pulizia periodica

Se la testina di stampa o il piatto sono sporchi, la qualità di stampa può risultare inferiore oppure si posso verificare malfunzionamenti. Inoltre, se la polvere di carta si accumulava sulla lamina di protezione del sensore, la carta non può essere rilevata correttamente. Si raccomanda pertanto di pulire periodicamente la stampante (ogni 2 o 3 mesi) come indicato di seguito.

1. Spagnere la stampante.
2. Premere sul pulsante di aperture coperchio per aprire il coperchio carta.
3. Attendere quello minuto perché la testina di stampa si raffreddino.
4. Passare un batuffolo di cotone inumidito con alcool etilico per eliminare lo sporco e la polvere presenti sulla testina di stampa e il piatto.
5. Utilizzare,invece un batuffolo di cotone inumidito con un po' d'acqua naturale per pulire la lamina di protezione del sensore.

Accertarsi che prima di passare il batuffolo di cotone non vi cada sopra dell'acqua.

ATTENZIONE

La testina di stampa diventa calda subito dopo la stampa. Non toccarla.
Non toccare mai la testina di stampa a mani nude o con oggetti metallici.
Non utilizzato alcol o detergenti per pulire la superficie della lamina di protezione del sensore. In caso contrario, si può appannare la lamina di protezione del sensore.
A seconda dell'ambiente in cui la stampante opera, del diametro del rotolo di carta e della qualità del materiale di supporto dell'etichetta, dei brandelli di carta possono aderire al piatto qualora le etichette adesive fosso tagliate completeness.

4.2 Rimozione del blocco del dispositivo di taglio (1)

Se la lama del dispositivo di taglio automatico resta all'esterno per via di un oggetto estraneo o un incappamento della carta che lo sta ostruendo, compare il messaggio "Blocco taglier."

Se viene visualizzato il messaggio "Blocco taglier.", eliminare il blocco disposativo di taglio come spiegato qui di seguito.

1. Accendere la stampante.
2. Premere sul pulsante di aperture coperchio per aprire il coperchio carta.
3. Rimuovere la carta inceppata compresi eventuali pezioni di carta strappati. (Inoltre, togliere il rotolo di carta dal supporto.)
4. Ricaricare il rotolo di carta e chiudere il coperchio carta.

ATTENZIONE

La testina di stampa diventa calda subito dopo la stampa. Non toccarla.
Non toccare mai la testina di stampa a mani nude o con oggetti metallici.

Dopo la procedura "Rimozione del blocco del dispositivo di taglio (1)" e aprender il coperchio carta, se la lama del dispositivo di taglio automatico è estesa, effettuare la procedura in "Rimozione del blocco del dispositivo di taglio (2)".

Vedere 4.3 Rimozione del blocco del dispositivo di taglio (2)

4.3 Rimozione del blocco del dispositivo di taglio (2)

Il coperchio carta è realizazzo in modo da poter essere aperto premendo sul pulsante di aperture coperchio in caso di bloccaggio del dispositivo di taglio. Se sono in questo modo non si riesce ad aprire il coperchio carta, per eliminare il blocco del dispositivo di taglio procedere come di seguito spiegato.

1. Specnere la stampante e staccare il cavo di alimentazione alla presa elettrica.
2. Premere sul pulsante di aperture coperchio per aprire il coperchio carta.

3. Mention si preme sul pulsante di aperture del coperchio anteriore con una penna o oggetto simile, far scorrere il coperchio anteriore di 10mm verso l'alto.

4. Ruotare il coperchio anteriore in avanti nella direzione della freccia A.

5. Sollevare la lamina protettiva e ruotare l'ingranaggio del dispositivo di taglio nel senso indicato alla freccia B per riportare il dispositivo di taglio automatico nella posizione in cui il coperchio carta possa essere aperto.

Far ruotare l'ingranaggio dispositivo di taglio finché la lama del dispositorio di taglio automatico rientra nel senso indicate alla freccia C. Se la lama del dispositorio di taglio automatico non si sposta quando si ruota l'ingranaggio nel senso indicate alla freccia B, ruotarlo in senso opposto.

1. Togliere quanto aveva provocato il blocco del dispositorio di taglio automatico.

2. Chiudere il coperchio anteriore.

Ruotare il coperchio anteriore nella direzione opposta della freccia A e premre la parte superiore del coperchio anteriore fino al click.

1. Caricare il rotolo di carta e chiudere il relative coperchio.

2. Inserire la spina del cavo di alimentazione nella presa elettrica ed accendere l'apparecchio.

Accertarsi che il LED verde si accenda.

ATTENZIONE

■ Prima di iniziare un qualunque intervento di manutenzione, spegnere la stampante e staccare la spina dalla presa elettrica.
- Durante l'apertura del coperchio anteriore fare attenzione a non toccare il dispositivo di taglio manuale.
■ Quando il coperchio carta è aperto,fare attenzione a non toccare l'apertura del dispositivo di taglio automatico.
La testina di stampa diventa calda subito dopo la stampa. Non toccarla.
Non toccare mai la testina di stampa a mani nude o con oggetti metallici.
■ Se con la procedura sopra esposta non si rieszce a far rientrare il dispositivo di taglio automatico, contattare il rivenditore di Citizen Systems.

4.4 Modalità di prova di funzionamento

Tener premuto il pulsante 1 nelle si accende la stampante per accedere alla modalità di prova di funzionamento.

Utilizzare il pulsante 3 (per selezionare una funzione e il pulsante 4 ( ) per eseguirla.

Tranne l'autotest e la stampa delle impostazioni dei memory switch, tutte le altre funzioni macchina sono di esclusiva competenza del personale di assistenza e manutenzione. Non intervenire mai su tali funzioni.

Autotest

1. Con carta caricata, tener premuto il pulsante 1 contre si inserisce l'alimentazione.

La modalità di prova di funzionamento ha inizio e sul monitor LCD compare il messaggio "Self test" (autotest).

1. Premere il pulsante 4 ( ).

L'autotest ha inizio. La stampante stampa il nome del modello, la versione, la configurazione dei DIP-switch, le impostazioni dei memory switch e un elenco di font memorizzate.

Nota:

*:Le stampanti con un'interfaccia USB non sono dotate di DIP-switch, per cui nella stampa di autotest tutti i DIP-switch compaiano disattivati.

Stampa delle impostazioni dei memory switch

1. Mention si carica la carta, tener premuto il pulsante 1 quando si inserisce l'alimentazione.

La modalità di prova di funzionamento ha inizio e sul monitor LCD compare il messaggio "Self test" (autotest).

1. Premere il pulsante 3 ( ).

Sul monitor LCD compare il messaggio "Printing MSW".

1. Premere il pulsante 4 ( ).

Viene stampato un elenco delle impostazioni attuali dei memory switch.

La modalità di prova di funzionamento comprende le seguenti modalità secondarie.

Funzione Descrizione
Self test Esegue l'autotest.
Printing MSW Stampa le impostazioni dei memory switch.
Quick Setting * Imposta i memory switch in modo che siano compatibili con modelli specifici.

Nota:

*:I memory switch vengono automaticamente configurati in modo ottimale selezionando il costruttore e il modello della stampante che viene sostituita.

Opzione selezionata

Manufacturer	Model	Paper width	Character space
CITIZEN	CBM1000	58 mm	-
		80 mm	- LineFeed
	CT-S300	58 mm	-
		80 mm	-
	CT-S2000	58 mm	-
		60 mm	- LineFeed
		80 mm	- LineFeed
		83 mm	- LineFeed
EPSON	T88	58 mm	0dot
			1dot
		80 mm	0dot
			1dot
	203dpi	58 mm	-
		60 mm	-
		80 mm	-

Impostazioni memory switch

MSW2-4 Full Col Print	MSW3-7 CBM1000 Mode	MSW8-1 Print Width	MSW6-2 Character Space
LineFeed	Valid	432dots	-
Valid 576dots		-
WaitData	Invalid	384dots	-
Data Invalid 576dots		-
LineFeed	Valid	432dots	-
Valid 436dots		-
Valid 576dots		-
Valid 640dots		-
WaitData	Invalid	360dots	0dot
WaitData	Invalid	390dots	1dot
WaitData	Invalid	512dots	0dot
WaitData	Invalid	546dots	1dot
WaitData	Invalid	420dots	-
WaitData	Invalid	436dots	-
Data Invalid 576dots		-

4.5 Funzione blocco tasting

Tenere premuto il pulsante MENU nelle stampante è in funzione per poter modificare le configurazioni dei memory switch.

Attivare il blocco tastingo per impedire modifiche involontarie.

Impostazione del blocco tasto

Impostare il blocco tasto, tenere premuto il pulsante 3 (per almeno tre secondi).
MENU scompare e appare I'icona LOCK.

In queste condizione non è possibile accedere alla modalità di configurazione dei memory switch又能 tenero premuto il pulsante MENU.

Rilascio del blocco tasto

Per rilasciare il blocco tasto, tenere premuto il pulsante 3 (per almeno tre secondi).

Scompare l'icona LOCK e appeare MENU.

4.6 Stampa della copia del contentuto memoria esadecimale

Stampa dei dati ricevuti in esadecimali. Se si riscontrano problemi come dati mancanti, duplicazione di dati,但这a funzione permette di verificare se la stampante riceve i dati correttamente.

Come eseguire la stampa della copia del contentuto memoria esadecimale

1. Caricare la carta.
2. Con coperchio carta aperto, tener premuto il pulsante 1 nelle si inseisce l'alimentazione, quindi richiudere il coperchio carta. Accedere alla modalità di stampa contento memoria HEX.
3. La stampante stampa "HEX dump print mode" (modalità di stampa della copia del contentuto memoria esadecimale), poi stampa tutti i dati ricevuti sotto forma di numero esadecimale e caratteri.

Come arrestare la stampa della copia del contentuto memoria esadecimale

Per arrestare la stampa eseguire una delle seguenti operazioni.

• Premere il pulsante 1 tre volte di seguito
• Spagnere la stampante
• Ricevere un dato di reset da un'interfaccia

ATTENZIONE

La stampante stampa "." se non trova un carattere corrispondente ai dati.
■ Nessuno dei comandi funziona durante la stampa della copia del contento memoria esadecimale.
■ Se i dati di stampa non riempiano una riga completa, premere il pulsante 1 per fare avanzare la carta.

Esempio di stampa

HEXdumpprintmode

61 62 63 64 65 66 67 0A 0D 0D 0D 0D abcdefg....

OD OD OD

4.7 Messaggi di erreore

- Carta finala

La fine del rotolo di carta viene rilevato in due fasi: quasi-fine carta e fine carta.
Quando viene rilevata la condizione di quasi-fine carta, sul monitor LCD compare il messaggio "PAPER LOW" (carta insufficiente) e si accende il LED arancione. Predisporre un rotolo di carta nuovo.
Quando viene rilevata la condizione di fine carta, sul monitor LCD compare il
messaggio "Carta finita" e si accende il LED rosso. Caricare un rotolo di carta
nuovo.

- Cop carta aperto

Non aprire il coperchio carta durante la stampa. Se si apré il coperchio carta, il LED e il monitor LCD divertano rossi. Controllare la carta ed estrarla sempre di quale centimetro per il dritto alla stampante prima di chiudere il coperchio carta. Ripresa della stampa. La trasmissione di un commando di ripresa della stampa può essere necessario, in base alla regolazione dei memory switch.

- Blocco taglier.

Se il disposativo di taglio automatico non si muove per via di un inceppamento della carta o per altri motivo, il LED e il monitor LCD divertano rossi. Eliminare la causa del problema e premere il pulsante 1 (FEED). Se il disposativo di taglio automatico non funzione più o il coperchio carta non si aprve, leggere "4.3 Rimozione del blocco del disposativo di taglio (2)".

Vedere 4.3 Rimozione del blocco del dispositivo di taglio (2)

- Surrisc. testina

Quando si stampano caratteri ad alta densità, immagini scure o si stampa per periodi prolongati in un ambiente caldo, la temperatura della testina di stampa aumento. Se la temperatura della testina di stampa supera un limite prestabilitito, la stampante cessa di funzionare ed aspetta fino a che la temperature della testina di stampa si abbassa. Quando ciò si verifica, il colore del LED e del monitor LCD diventa arancione. La stampa riprende automaticamente quando la testina di stampa si raffredda.

Di seguito riportiamo le situazioni che si verificano durante vari errori. I tipo di erre e riconducibile alla riga superiore dellLCD, il rimedio è costituito alla riga inferiore. Scorrere i messaggi con lunghezza superiore a 16 caratteri.

Stato Messaggio	LED		Retroilluminazione	Cicalino*2
Quasi-fine carta PAPER	LOW Arancione — No
Fine carta Carta finita	Sostituire rullo carta.	Rosso Rosso Si
Coperchio anteriore aperto	Apert.coper.ant. Chiudere coperchio anteriore.	Rosso — Si
Coperchio carta aperto	Cop carta aperto Chiudere coperchio carta.	Rosso — Si
Dispositivo di taglio bloccato	Blocco taglier. Apire cop. carta/Elim. incepp.	Rosso Rosso Si
Errore di segno nero	Err. di segno nero Controll. carta.	Rosso Rosso Si
Testina di stampa calda	Surrisc. testina Attendere, continu...	Arancione	— No
Errore di memoria	Errore memoria Rosso	— Si
Errore testina di stampa	Errore testina Contattare rivenditore.	Rosso Rosso Si
Errore del motore	Err. appearechio Contattare rivenditore.	Rosso Rosso Si
Errore di tensione bassa	Err. tensione L Contattare rivenditore.	Rosso Rosso Si
Errore di tensione alta	Err. tensione H Contattare rivenditore.	Rosso Rosso Si
Errore di tensione cassetto-cassa	Errore cassetto Contattare rivenditore.	Rosso Rosso Si
In attesa di esecuzione macro *1	Pulse una tecla -> Ejecutando macro	Lampeggiante verde	—	No

Note:
1: Il LED può accendersi durante l'esecuzione macro.
2: Il cicalino suona se si imposta MSW5-1 (impostazione cicalino) su ON. Si noti:tuttavia che alcune combinazioni di impostazioni di MSW5-1 e MSW10-5 possono modificare le condizioni per cui il cicalino suona.

4.8 Inceppamenti carta

Evitare ostruzioni dell'uscita della carta e inceppamenti attorno all'uscita durante la stampa.

Se la carta non fuoriesce alla stampante si arrotola sul piatto all'interno della stampante e provoca un errone.

Se la carta si avvolge attorno al piatto, après il coperchio carta e tirarla via con cura.

4.9 Precauzioni di funzionamento interfaccia serialie

Mentre siutilizza l'interfaccia serialle alcune condizioni di stampa possocono provocare la presenza di strisce bianche sui fogli stampati e la mancata alimentazione.Per evitare questi problemi, cancellare le configurazioni dei memory switch come descritto di seguito.

1. Variare MSW7-1 (baud rate serial) in un baud rate piu rapido.
2. Variare MSW10-2 (velocità di stampa) a un livello inferiore.

ATTENZIONE

A seconda della velocità di trasmissione dell'interfaccia serialle, della temperatura ambiente, dai dati di stampa assegnati e da altri fattori, il problema potrebbe non eliminarsi ancche modificando le configurazioni di cui sopra.

5.1 Viste e dimensioni esterne

(Unità: mm)

Tipo con alimentazione integrata

TipocanadattatoreCA

5.2 Carta per la stampa

Utilizzato la carta di stampa indicata nella tabella segunte o carta di qualità equivalente.

Tipodi carta N°	nome del prodotto
Rotolo di carta termica raccomandata	TF50KS-E2D, TF50KS-E o TF60KS-E della Nippon Paper PD150R o PD160R della Ohji Paper P220AG, HP220A, HP220AB-1, F230AA, P220AB o PB670 (carta bicolore) della Mitsubishi Paper

(Unità: mm)

Spessore della carta (μm)	53-75	75-85
Diametro dell'ana interna del rotolo d(mm)	φ12	φ25,4
Diametro dell'ana esterno del rotolo D(mm)	φ18	φ32

ATTENZIONE

Utilizzare carta arrotolata come segue:

Non corrugata e fissata strettamente all'anima del rotolo.
Non piegata.
Non incollata all'anima del rotolo.
Arrotolata con il lato di stampa rivolto all'esterno.

5.3 Impostazione manuale dei memory switch

I memory switch sono utilizzati per configurare diverse impostazioni della stampante. I memory switch possono essere regolati manualmente (configurati a mano sulla stampante) o tramite comandi. Questa sezione spiega come eseguire le impostazioni manuali.

Le impostazioni dei memory switch vengono eseguite in modalità di impostazione memory switch o in modalità di impostazione DIP-switch virtuale. In modalità di impostazione memory switch, si possono impostare i valori per MSW1 sono a MSW13. In modalità di impostazione DIP-switch virtuale, si possono impostare i valori per MSW1 sono a MSW6.

Per maggiori informazioni su come impostare i memory switch tramite comandi, videere il Riferimento Comandi.

Descrizione della procedura

1. Accedere alla modalità di impostazione memory switch o alla modalità di impostazione DIP-switch virtuale.
2. Modificare le impostazioni come voluto.
3. Passa al menu di salvataggio impostazioni.
4. Salvare le impostazioni.

Modalità di impostazione memory switch

Mentre sul monitor viene visualizzato "In linea", tener premuto il pulsante 4 (MENU) per almeno due secondi. Oppure, quando si carica la carta, tener premuto il pulsante 3 e insere l'alimentazione.

Accesso alla modalità di impostazione memory switch.

• Premere il pulsante 1 ( il pulsante 2 ( ) selezionare le opzioni da impostare.
• Premere il pulsante 3 ( ) per selezionare un valore per l'opzione selezionata.
• Premere il pulsante 4 (per passare al menu di salvataggio impostazioni.

Per riportare tutti i memory switch ai valori predefiniti di fabbrica:

Premere il pulsante 1 sono a che compare il messaggio "Factory Setting /Set" (dopo MSW13-6).

Tener premuto il pulsante 4 per almeno due secondi. Tutti i memory switch ritornano ai valori predefiniti di fabbrica.

Modalità di impostazione DIP-switch virtuale

Mentre si carica la carta, tener premuto il pulsante 2 volte si inserisce l'alimentazione.

Accedere alla modalità di impostazione DIP-switch virtuale.

• Premere il pulsante 1 (|| per selezionare il numero di memory switch. (Gli switch si susseguono nel seguente ordine: MSW1 MSW2 ... MSW6 MSW1)
• Premere il pulsante 2 (per passare dallo switch 1 allo switch 8. (La selezione si sussegue ritornando da 8 a 1.)
• Premere il pulsante 3 ( )per passare da ON a OFF.
• Premere il pulsante 4 (per passare al menu di salvataggio impostazioni.

Menu di salvataggio impostazioni

• Premere il pulsante 1 (YES), per salvare le impostazioni e tornare al display "In linea".
• Premere il pulsante 2 (NO), per non salvare le impostazioni e tornare al display "In linea".
• Premere il pulsante 3 (BACK), per tornare alla modalità precedente.

La funzione di ciascun memory switchieneindicata nella tabella seguente.(I valori ombreggiati sono quelli delle impostazioni di fabbrica.)

Note:
*1: Se i dati di stampa sono molto corposi, la testina di stampa si scalda, la trasmissione dei dati rallenta oppure si vengono ad instaurare altre condizioni critiche, per esempio il motore o la stampa potrebbero occasionally arrestarsi, con seguenti strisciate bianche sullo stampato. Per stampare dati ad elevata densità, portare MSW2-3 (Spool Print) su ON per ridurre la comparsa di strisce,anche se in tal modo si aumento il tempo di attesa prima dell'inizio della stampa.

In caso di interfaccia serialle, augmentare la velocità di trasmissione per impedire l'arresto del motore.

*2: Modello con sensore segno nero

*3: I valori i memory switch MSW7-X sono effettivi solo quando il DIP switch n. 1 è impostato su OFF.

ESPAÑOL

PRECAUCIONES GENERALES

Reduce el dato del dato impreso.
